中国建筑工程总公司
CHINA STATE CONSTRUCTION ENGRG CORP.
三门峡传媒大厦
检验批划分及验收计划
（主体结构施工阶段）

审批：
审核：
编制：
中建三局建设工程股份有限公司
三门峡传媒大厦项目经理部
二〇一二年十二月

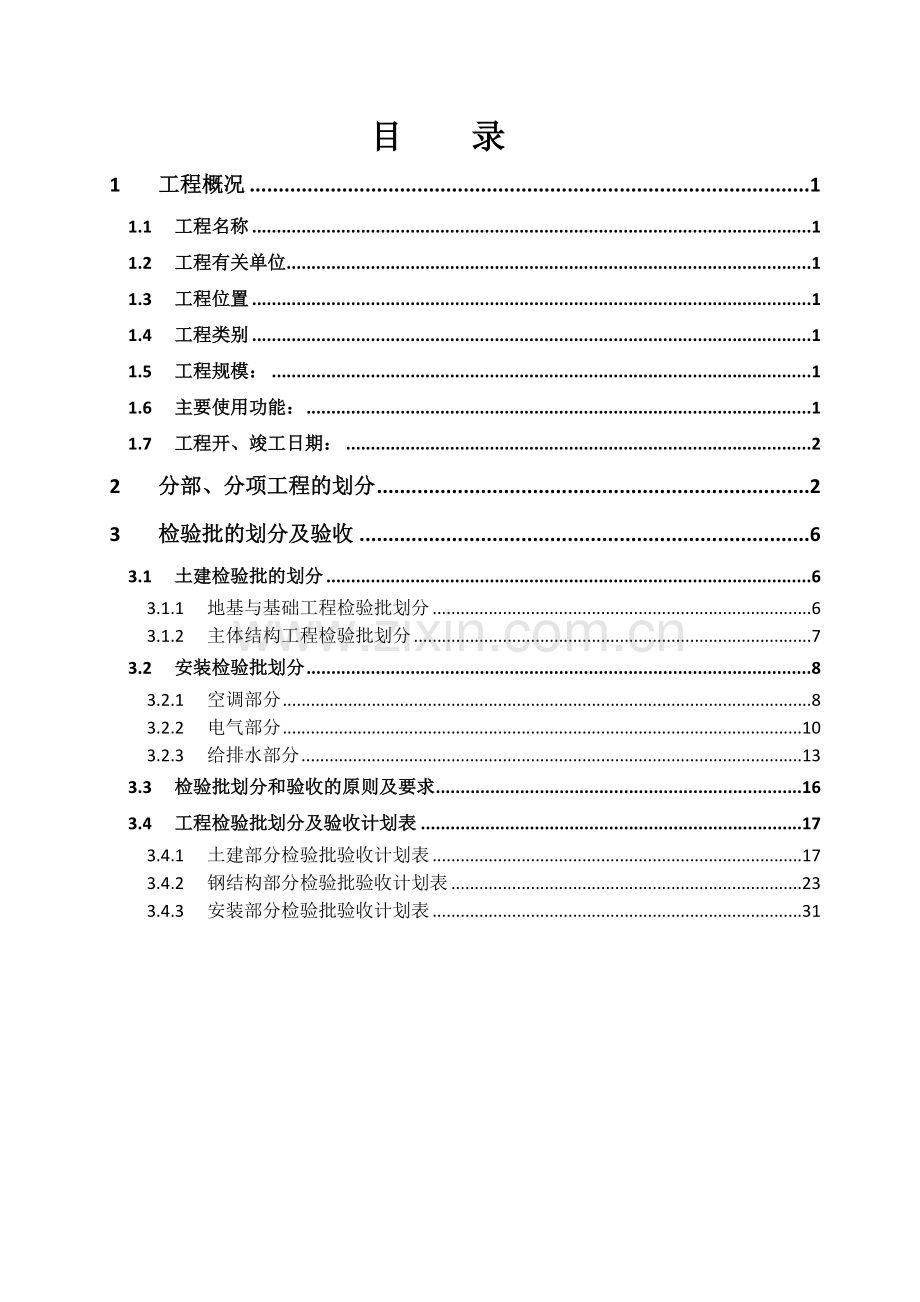

目 录
1 工程概况 1
1.1 工程名称 1
1.2 工程有关单位 1
1.3 工程位置 1
1.4 工程类别 1
1.5 工程规模： 1
1.6 主要使用功能： 1
1.7 工程开、竣工日期： 2
2 分部、分项工程的划分 2
3 检验批的划分及验收 6
3.1 土建检验批的划分 6
3.1.1 地基与基础工程检验批划分 6
3.1.2 主体结构工程检验批划分 7
3.2 安装检验批划分 8
3.2.1 空调部分 8
3.2.2 电气部分 10
3.2.3 给排水部分 13
3.3 检验批划分和验收的原则及要求 16
3.4 工程检验批划分及验收计划表 17
3.4.1 土建部分检验批验收计划表 17
3.4.2 钢结构部分检验批验收计划表 23
3.4.3 安装部分检验批验收计划表 31

三门峡传媒大厦 检验批划分及验收计划
1 工程概况
1.1 工程名称
三门峡传媒大厦
1.2 工程有关单位
建设单位：三门峡市城市建设投资开发有限公司
勘察单位：河南省郑州地质工程勘察院
设计单位：中广电广播电影电视设计研究院
监理单位：郑州中兴工程监理有限公司
施工单位：中建三局建设工程股份有限公司
质量监督单位：三门峡市建设工程质量监督站
1.3 工程位置
三门峡市传媒大厦工程位于城市规划核心地带，南邻五原路，北达虢国路，西接向青路，东至魏野路，市文体中心北侧、商会大厦以西。
1.4 工程类别
本工程工程类别为特级公共项目。
1.5 工程规模：
本工程包括A、B两个区；建筑总面积约102199㎡。主楼(A区)建筑物高度190.35米，建筑面积约70000㎡。裙楼(B区)建筑高度19.45米，建筑面积约29000㎡。其中地下建筑面积为80265㎡，地下建筑面积为19670㎡。
1.6 主要使用功能：
三门峡传媒大厦是集现代综合传媒、新闻采集发布、文化创意产业、商务营业办公为一体胡综合性多功能建设工程。主要建筑功能地下为冷冻机房、变配电室、柴油发电机房等设备用房，地上为电台、电视台、新闻、报社等单位的业务用房、技术及办公用房及设备用房；其中十二层、二十七层设置为避难层；屋顶设置直升机停机坪。裙楼地下二层，地上二层。地下二层平时为车库；地下一层西侧为车库，东侧为洗印厂；一、二层西侧为广播、电视节目制作用房，对外业务用房。内有1200㎡演播厅、400㎡演播厅、250㎡演播室、200㎡文艺录音室。
1.7 工程开、竣工日期：
本工程开工日期以监理签发开工令为准，合同范围内工期为788天。
2 分部、分项工程的划分
按照国标《建筑工程施工质量统一标准》（GB50300-2001）的规定，本工程以一个单位工程进行工程质量管理和竣工备案验收，单位工程的名称明确为：三门峡传媒大厦工程，本工程的分部、分项工程划分内容详见表-1（三门峡传媒大厦工程工程分部、分项工程划分）：
表-1 三门峡传媒大厦工程分部、分项工程划分
序号
分部工程
子分部工程
分项工程
检验批数
1
地基与基础
无支护土方
土方开挖
5
土方回填
10
地下防水
防水混凝土
8
卷材防水层
20
混凝土基础
模板
30
钢筋
52
混凝土
54
后浇带混凝土
30
砌体基础
砖砌体
8

2
主体结构
混凝土结构
模板
278
钢筋
82
混凝土
235
现浇结构
111
砌体结构
填充墙砌体
90
钢结构
零部件加工
21
钢结构组装
21
钢结构安装
21
钢结构焊接
21
高强螺栓连接
21
焊接
21
钢桁架楼承板
21
栓钉焊接
21
油漆涂装
21
防火涂料
21
钢网架安装
3
钢结构预拼装
21
3
装饰装修
地面
整体面层：基层，水泥混凝土面层

水泥砂浆面层

非金属耐磨面层

耐磨环氧面层

砖面层：基层，砖面层

磨光花岗石面层

地毯面层

抹灰
一般抹灰

门窗
铝合金门窗安装

特种门安装

金属门窗安装

门窗玻璃安装

饰面砖
饰面砖粘贴

幕墙
玻璃幕墙

涂饰
水性涂料涂饰

细部
护栏和扶手制作与安装

4
建筑屋面
卷材防水屋面
保温层

找平层

卷材防水层

细部构造

5
建筑给水、排水及采暖
室内给水系统
室内给水管道及配件安装
44
室内消火栓系统安装
44
给水设备安装
7
室内排水系统
室内排水管道及配件安装
44
雨水管道及配件安装
44
室内热水系统
室内热水管道及配件安装
28
卫生器具安装
卫生器具安装
44
卫生器具给水配件安装
44
卫生器具排水管道安装
44
消防水泵接合器及室外消火栓安装
3
自动喷水灭火系统
消防水泵和稳压泵安装
4
消防水箱安装和消防水池施工
4
消防水泵接合器安装
4
管网安装
50
喷头安装
50
报警阀组安装
7
其他组件安装
50
系统水压试验
50
气压试验
50
冲洗
50
水源测试
52
消防水泵调试
4
稳压泵调试
4
报警阀组调试
52
排水装置调试
52
联动试验
52
气体灭火系统
灭火剂存储装置的安装
13
选择阀及信号反馈装置安装
13
阀驱动装置安装
11
灭火剂输送管道安装
11
喷嘴安装
11
预制灭火系统安装
11
控制组件安装
11
系统调试
13
变配电室安装
变压器、箱式变电所安装
24
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
26
裸母线、封闭母线、插接式母线安装
8
电缆沟内和电缆竖井内电缆敷设
55
电缆头制作、导线连接和线路电气试验
68
接地装置安装
68
避雷引下线和变配电室接地干线敷设
68
供电干线安装
裸母线、封闭母线、插接式母线安装
16
桥架安装和桥架内电缆敷设
52
电缆沟内和电缆竖井内电缆敷设
52
电线、电缆导管和线槽敷设
26
电线、电缆穿管和线槽敷设
26
电缆头制作、导线连接和线路电气试验
52
电气动力
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及安装
52
低压电动机、电加热器及电动执行机构 检查、接线
52
低压电气动力设备检测、试验和空载试运行
52
桥架安装和桥架内电缆敷设
52
电线、电缆导管和线槽敷设
88
电缆穿管和线槽敷线
88
电缆头制作、导线连接和线路电气试验
132
插座、开关、风扇安装
52
电气照明安装
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
52
电线、电缆导管和线槽敷设
52
电线、电缆导管和线槽敷线
52
槽板配线
18
钢索配线
18
电缆头制作、导线连接和线路电气试验
18
普通灯具安装
52
专用灯具安装
24
开关、插座、风扇安装
52
建筑物照明通电试运行
52
防雷及接地安装
接地装置安装
162
避雷引下线和变配电室接地干线敷设
162
建筑物等电位联结
162
接闪器安装
66

8
通风与空调
送排风系统
风管与配件制作
45
风管部件与消声器制作安装
46
风管系统安装
46
风机与空气处理设备安装
45
系统调试
46
防排烟系统
风管与配件制作
47
风管部件与消声器制作安装
47
风管系统安装
47
风机与空气处理设备安装
12
防排烟风口、常闭正压风口与设备安装
44
风管与设备防腐及绝热
4
系统调试
47
空调风系统

风管与配件制作
41
风管部件及消声器制作
42
风管系统安装
42
通风及空调设备安装
41
系统调试
42
制冷设备系统
制冷机组安装
1
制冷剂管道及配件安装
1
制冷附属设备安装
1
管道及设备的防腐与绝热
1
系统调试
1
空调水系统
管道冷热(媒)水系统安装
22
冷却水系统安装
5
冷凝水系统安装
19
阀门及部件安装
25
冷却塔安装
1
水泵及附属设备安装
1
管道及设备的防腐与绝热
22
系统调试
22
3 检验批的划分及验收
3.1 土建检验批的划分
按照国标《建筑工程施工质量统一标准》（GB50300-2001）和中建总公司《建筑工程施工质量统一标准》（ZJQ00-SG-013-2006）的规定。结合本工程实际情况，本工程检验批的划分：
主体结构施工阶段:A区按楼层划分，B区按后浇带施工段划分。
装饰装修施工阶段，以施工流水段和施工楼层进行划分。
为了满足现场施工进度的安排和质量管理的需要，项目部确定将本工程检验批划分及验收计划的编制分为主体结构和装饰装修两个阶段进行。本计划为主体结构阶段检验批划分和验收计划书。
3.1.1 地基与基础工程检验批划分
本工程地基与基础工程根据后浇带的布置分为5个施工区段，A区为独立区段，B区土方开挖划分4个施工区段：B1、B2、B3、B4，其它分项工程B1、B2施工区段合并，共划分为3个施工区段，每个施工区段分底板、竖向结构、顶板三个施工流水段，共有15个施工流水段，如图1：B区后浇带划分图。

按照中建总公司《建筑工程施工质量统一标准》（ZJQ00-SG-013-2006）的规定，地基与基础工程共有7个分项工程，每项分项工程检验批的划分如下：
1)土方开挖：
本工程土方开挖依据现场实际情况，划分5个施工区段，按每个施工区段为一个检验批，共5个。
2)土方回填：
基坑内和基坑外按每5个施工区段划分检验批，共10个。
3)卷材防水层：
本工程地下室底板施工区段依据后浇带各划分5个，外墙为5个施工区段。底板、外墙各施工区段划分为一个检验批，共30个检验批。
4)细部构造：
本工程地下室顶板、外墙施工区段依据后浇带各划分4个，共8个检验批。
5)模板、钢筋、混凝土：
本工程地下室部分施工流水段依据后浇带划分4个施工区段，每个施工区段分底板、竖向结构、顶板三个施工流水段，共有12个施工流水段。模板：安装和拆除地下室共30个；钢筋：底板、墙柱、梁板根据分项共52个检验批；混凝土：垫层、底板、墙柱、梁板根据分项共54个检验批。根据上述流水段的划分，钢筋、模板、混凝土工程共计136个检验批。
6)后浇带混凝土
根据现场实际情况，将后浇带混凝土分10次进行浇筑，每次为3个检验批，共30个。
7)填充墙砌体
填充墙砌体按施工区段划分为4个施工区段，每个施工区段为1个检验批，共8个检验批。
3.1.2 主体结构工程检验批划分
A区每层为一个施工区段，加上屋面层1个区域，共39个施工区段，每个施工区段分4个流水段（核心筒、外框筒钢管柱、楼承板、屋面除外），共115个流水段。
B区依据后浇带划分区域，主体2层，2个后浇带3个区域，加上屋面层1个区域，共9个施工区段，每个施工区段分1个流水段，共9个流水段。
主体工程分部分项工程检验批的划分如下：
1)模板、钢筋、混凝土、现浇结构：
混凝土结构工程：钢筋、模板、混凝土工程按楼层和施工流水段来划分检验批。根据上述施工流水段的划分，A区、B区共为48个施工区段，124个施工流水段。按每个流水段分项划分检验批为：模板2个检验批、钢筋2个检验批、混凝土2个检验批、现浇结构1个检验批、隐蔽检验批2个，划分为595个检验批，加上后浇带111个检验批，共计为706个检验批。
2)填充墙砌体：
A区、B区共为48个施工区段，48个施工流水段。每个流水段划分为一个检验批，共计为48个检验批。
3.2 安装检验批划分
3.2.1 空调部分
送、排风系统检验批的划分：
1、风管与配件制作：A区地下2层，地上39层，共41个检验批；B区地下2层，地上2层，共4个检验批。41+4=45
2、风管部件与消声器制作安装：A区地下2层，地上39层，共41个检验批；B区地下2层，地上2层，屋面层共5个检验批。41+5=46
3、风管系统安装：A区地下2层，地上39层，共41个检验批；B区地下2层，地上2层，屋面层共5个检验批。41+5=46
4、风机与空气处理设备安装：A区地下2层，地上39层，共41个检验批；B区地下2层，地上2层，共4个检验批。41+4=45
5、系统调试：A区地下2层，地上39层，共41个检验批；B区地下2层，地上2层，屋面层共5个检验批。41+5=46
防、排烟系统检验批的划分：
1、风管与配件制作：A区-2~38层、机房层、屋顶层共42个检验批；B区地下2层，地上2层，屋顶层共5个检验批。42+5=47
2、风管部件与消声器制作安装：A区-2~38层、机房层、屋顶层共42个检验批；B区地下2层，地上2层，屋顶层共5个检验批。42+5=47
3、风管系统安装：A区-2~38层、机房层、屋顶层共42个检验批；B区地下2层，地上2层，屋顶层共5个检验批。42+5=47
4、风机与空气处理设备安装：A区-2、-1、1、9、24、机房层、屋顶层共7个检验批；B区地下2层，地上2层，屋顶层共5个检验批。7+5=12
5、排烟风口、常闭正压风口安装：A区-2~38层共40个检验批；B区地下2层，地上2层共4个检验批。40+4=44
6、风管与设备防腐及绝热：A区1层共1个检验批；B区-1层，地上2层共3个检验批。1+3=4
7、系统调试：A区-2~38层、机房层、屋顶层共42个检验批；B区地下2层，地上2层，屋顶层共5个检验批。42+5=47
空调风系统检验批的划分：
1、风管与配件制作：A区地上1~38层，共38个检验批；B区-1层，地上2层，共3个检验批。38+3=41
2、风管部件及消声器制作：A区地上1~38层，共38个检验批；B区-1层，地上2层，屋面层共4个检验批。38+4=42
3、风管系统安装：A区地上1~38层，共38个检验批；B区-1层，地上2层，屋面层共4个检验批。38+4=42
4、通风及空调设备安装：A区地上1~38层，共38个检验批；B区-1层，地上2层，共3个检验批。38+3=41
5、系统调试：A区地上1~38层，共38个检验批；B区-1层，地上2层，屋面层共4个检验批。38+4=42
空调水系统检验批的划分：
1、冷热水管道按：A区地上部分17层，除去避难层有16层，分16个检验批；A区地下2层，分2个检验批；B区地下有2层，其中-2层没有冷热水管道，分1个检验批；B区地上有2层，分2个检验批；A区立管分1个检验批。共16+2+1+2+1=22
2、冷却水管道按：A区地下2层，分2个检验批；B区夹层和屋顶各分1个检验批，共2个检验批。共2+2=4
3、冷凝水管道按：A区地上部分17层，除去避难层有16层，分16个检验批；B区地下有2层，其中-2层没有冷热水管道，分1个检验批；B区地上有2层，分2个检验批。共16+1+2=19
4、阀门和部件按：A区地上部分17层，除去避难层有16层，分16个检验批；A区地下2层，分2个检验批；B区地下有2层，其中-2层没有冷热水管道，分1个检验批；B区地上有2层，分2个检验批；B区屋顶冷却塔系统分1个检验批；A区立管分1个检验批。共16+2+1+2+1+1=23
5、冷却塔按：屋顶冷却塔分1个检验批
6、水泵及附属设备安装按：制冷站及换热站分1个检验批
7、管道与设备保温按：A区地上部分17层，除去避难层有16层，分16个检验批；A区地下2层，分2个检验批；B区地下有2层，其中-2层没有冷热水管道，分1个检验批；B区地上有2层，分2个检验批；B区屋顶冷却塔系统分1个检验批；A区立管分1个检验批。共16+2+1+2+1+1=23
8、系统调试：A区地上部分17层，除去避难层有16层，分16个检验批；A区地下2层，仅-2层分1个检验批；B区地下有2层，其中-2层没有冷热水管道，分1个检验批；B区地上有2层，分2个检验批；B区屋顶冷却塔分1个检验批。共16+1+1+2+1=21
3.2.2 电气部分
变配电室系统检验批划分
1) 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装：
此分项检验批成套配电柜按照配电室数量分，共3个；合计3个检验批。
2) 封闭母线、插接式母线安装：
此分项检验批按照区段划分，主配电室3个，主楼分配电室2个，裙楼分配电室2个，共7个检验批。
3) 变配电室接地干线敷设：
此分项检验批配电室划分，共3个检验批。
供电干线系统检验批划分
1) 封闭母线、插接式母线安装：
此分项检验批按楼层和施工区段划分，即A区2个管井，每个管井分高、中、底3个检验批，共6个检验批。
2) 电缆桥架安装和桥架内电缆敷设：
此分项检验批中桥架安装和桥架内电缆敷设按照管井划分，A区2个，B区6个，共8个检验批。
3) 电缆沟内和电缆竖井内电缆敷设
此分项检验批按施工区段划分，即A区1个，B区2个，共2个检验批。
4) 电缆钢导管、防爆钢导管敷设
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
5) 电线、电缆穿管
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
6) 电缆头制作、接线和线路绝缘测试
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
电气动力
1) 成套配电柜、控制柜（屏、台）和动力、配电箱（盘）安装：
此分项检验批控制柜（屏、台）按照功能房间分，共2个检验批；动力配电箱按照楼层分，A区41个，B区5个；合计48个检验批。
2) 低压电动机、电加热器及电动执行机构检查、接线：
此分项检验批按楼层划分，即A区3个，B区3个，共6个检验批。
3) 低压电气动力设备试验和试运行：
此分项检验批按楼层划分，即A区3个，B区3个，共6个检验批。
4) 电缆桥架安装和桥架内电缆敷设：
此分项检验批按楼层划分，即A区11个，B区4个，共15个检验批。
5) 电线钢导管暗敷设：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
6) 电线钢导管明敷设：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
7) 金属、非金属柔性导管敷设：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
8) 电线、电缆穿管：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
9) 电缆头制作、接线和线路绝缘测试：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
10) 插座安装：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
电气照明安装
1) 照明配电箱（盘）安装：
此分项检验批A区按施工区段划分、B区按楼层划分，即A区6个，B区4个，共10个检验批。
2) 电线钢导管暗敷设：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
3) 金属、非金属柔性导管敷设：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
4) 电线、电缆穿管工程：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
5) 普通灯具安装：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
6) 专用灯具（应急照明灯）安装：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
7) 航空障碍标志灯和庭院灯安装：
此分项检验批按楼层划分，即A区1个，共,1个检验批。
8) 照明开关安装：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
9) 插座安装接线：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
10) 建筑照明通电试运行：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
备用和不间断电源安装检验批划分
1) 照明配电箱（盘）安装：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
2) 电线钢导管暗敷设：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
3) 金属、非金属柔性导管敷设：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
4) 电线、电缆穿管：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
5) 电缆头制作、接线和线路绝缘测试：
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
防雷及接地安装系统检验批划分
1) 接地装置安装
此分项检验批按施工区段划分检验批，即A区1个，B区3个，共4个检验批。
2) 避雷引下线敷设
此分项检验批按引下线数量进行划分， A区20个，B区30个，共50个检验批。
3) 接闪器安装
此分项检验批按根据屋面具体施工划分检验批，1个检验批。
4) 建筑物等电位联结。
此分项检验批按楼层划分，即A区41个，B区4个，共45个检验批。
3.2.3 给排水部分
室内给水系统检验批划分
1)室内给水管道及配件安装：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
2)室内消火栓系统安装：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
3)给水设备安装：
本工程生活给水系统竖向分为五个区，分别为Ⅰ区（由市政给水管网直接供水）、Ⅱ区、Ⅲ区、Ⅳ区及Ⅴ区，按供水系统检验批划分为4个；室内消防系统采用临时高压给水系统，竖向分为高、中、低三个区，按供水系统检验批划分为3个。共7个检验批。
4)管道防腐：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
5)绝热：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
室内排水系统检验批划分
1)室内排水管道及配件安装：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
2)雨水管道及配件安装：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
室内热水系统检验批划分
1)室内热水管道及配件安装：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区25个，B区3个，共28个检验批。
2)防腐：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区25个，B区3个，共28个检验批。
3)绝热：
此分项检验批A区按楼层划分、B区按施工区段划分，即A区25个，B区3个，共28个检验批。
卫生器具安装检验批划分
1) 卫生器具安装
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
2) 卫生器具给水配件安装
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
3) 卫生器具排水管道安装
此分项检验批A区按楼层划分、B区按施工区段划分，即A区41个，B区3个，共44个检验批。
室外给水管网检验批划分
消防水泵接合器及室外消火栓安装
此分项检验批按室内消防系统竖向分区对应的消防水泵接合器划分检验批，即3个检验批。
自动喷水灭火系统检验批划分
1)消防水泵和稳压泵安装
此分项检验批按室内喷洒系统竖向分为高、中、低三个区及雨淋系统划分检验批，即4个检验批。
2) 消防水箱安装和消防水池安装
此分项检验批按室内喷洒系统竖向分为高、中、低三个区及室外消防水池划分检验批，即4个检验批。
3) 消防水泵结合器安装
此分项检验批按室内喷洒系统竖向分区及雨淋系统对应的消防水泵接合器划分检验批，即4个检验批。
4) 管网安装
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区9个，共50个检验批。
5) 喷头安装
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区9个，共50个检验批。
6) 报警阀组安装
此分项检验批A区按喷洒系统竖向分为高、中、低三个区及雨淋系统划分、B区按阀门室中喷洒和雨淋系统划分，即A区4个，B区3个，共7个检验批。
7) 其他组件安装
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区9个，共50个检验批。
8) 水压试验
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区9个，共50个检验批。
9) 气压试验
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区9个，共50个检验批。
10) 水源测试
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区11个，共52个检验批。
11) 消防水泵调试
此分项检验批按室内喷洒系统竖向分为高、中、低三个区及雨淋系统划分检验批，即4个检验批。
12) 稳压泵调试
此分项检验批按室内喷洒系统竖向分为高、中、低三个区及雨淋系统划分检验批，即4个检验批。
13) 报警阀组调试
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区11个，共52个检验批。
14) 排水装置调试
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区11个，共52个检验批。
15) 联动试验
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区41个，B区11个，共52个检验批。
气体灭火系统安装检验批划分
1)消灭火器储存装置的安装
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区11个，B区2个，共13个检验批。
2) 选择阀及信号反馈装置安装
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区11个，B区2个，共13个检验批。
3) 阀驱动装置安装
此分项检验批A区按楼层划分，即A区11个检验批。
4) 灭火剂输送管道安装
此分项检验批A区按楼层划分，即A区11个检验批。
5) 喷嘴安装
此分项检验批A区按楼层划分，即A区11个检验批。
6)预制灭火系统安装
此分项检验批A区按楼层划分，即A区11个检验批。
7) 控制组件安装
此分项检验批A区按楼层划分，即A区11个检验批。
8) 系统调试
此分项检验批A区按楼层划分、B区按施工区段和楼层划分，即A区11个，B区2个，共13个检验批。
3.3 检验批划分和验收的原则及要求
1）本工程检验批的划分和验收标准、验收数量、自我检查验收评定工作，严格按《建筑工程施工质量统一标准》（GB50300-2001）标准要求执行。
2）本工程各检验批的检查验收组织工作由项目部质监部门牵头，专业工长、技术人员、专职质量检查员、专业队伍技术负责人参加。检验批质量评定（验收）记录由项目专业工长填写，项目专职质量检查员评定，参加人员签字认可。
3.4 工程检验批划分及验收计划表
为了本工程的各检验批在检查验收过程中，验收不漏项，且满足施工现场进度和现场质量管理的需要。验收前，项目部按照国标《建筑工程施工质量统一标准》（GB50300-2001）和中建总公司《建筑工程施工质量统一标准》（ZJQ00-SG-013-2006）的规定，编制了各分部工程所含检验批的验收项目（次数、点数）计划表。项目部质检员严格按标准要求填写后，作为检验批的质量检查验收、评定的依据。
主体结构工程参考地基与基础计划表；钢结构工程由专业分包提供。
3.4.1 土建部分检验批验收计划表
地基与基础分部工程检验批验收计划表
检验批名称
（分项工程）
检验批 数
《混凝土结构工程施工质量标准》（ZJQ00-SG-016-2006）质量标准的规定
参加验收人员
检查项目
标准编号
允许偏差或允许值（mm）
检验方法
土方开挖
5
主 控 项 目
1
标高
-50
水准仪
工长
测量
质检
分包队伍负责人
2
长度、宽度（由设计中心线向两边量）
＋200
－50
经纬仪、用钢尺量
3
边坡
第8.2.4条
观查或用
坡度尺检查
一 般
项 目
1
表面平整度
20
用2m靠尺
和钢尺检查
2
基底土性
第8.2.4条
观查或土样分析

检验批名称
检验
批数
企业质量标准的规定
参加验收人员
检查项目
标准编号
允许偏差或允许值
（mm）
检验方法
土方回填
10
主 控 项 目
1
标高
-50
水准仪
工长
测量
质检
分包队伍负责人
2
分层压实系数
第8.3.4条
按规定方法
3
边坡
第8.3.4条
观查或用坡度
尺检查
一 般 项 目
1
回填土料
第8.3.4条
取样检查或
直观鉴别
2
分层厚度及含水量
第8.3.4条
水准仪或抽样检查
3
表面平整度
20
用靠尺或水准仪

检验批名称
检验
批数
企业质量标准的规定
参加验收人员
检查项目
标准编号
允许偏差或允许值（mm）
检验方法
卷材防水层
20
主控项目
1
卷材防水隔离层所用卷材及主要配套材料必须符合设计要求
第4.3.2条
检查出厂合格证、质量检验报告和现场抽样试验报告。
工长
测量
质检
分包队伍负责人
2
卷材防水隔离层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求
第4.3.2条
观查检查和检查隐蔽工程验收记录
一般项目
1
基层应牢固，基面应洁净、平整，不得有空鼓、松动，起砂和脱皮现象；基层阴阳角处应做成圆弧形
第4.3.3条
观查检查和检查隐蔽工程验收记录
2
搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷
第4.3.3条
观查检查
3
侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致
第4.3.3条
观查检查
4
卷材搭接宽度的允许偏差
-10mm
观查和尺量检查。

检验批名称
检验
批数
企业质量标准的规定
参加验收人员
检查项目
标准编号
允许偏差或允许值（mm）
检验方法
细部构造
20
主控项目
1
细部构造所用止水带、遇水膨胀橡胶腻子止水条和接缝密封材料必须符合设计要求
第8.2—8.5条
检查出厂合格证、质量检验报告和进场抽样试验报告
工长
测量
质检
分包队伍负责人
2
变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造作法，均须符合设计要求，严禁有渗漏
第8.2—8.5条
观查检查和检查隐蔽工程验收记录
一 般 项 目
1
中埋式止水带中心线应与变形缝中心线重合，止水带应固定牢靠、平直，不得有扭曲现象
第8.2与8.3条
观查检查和检查隐蔽工程验收记录
2
穿墙管止水环与主管或翼环与套管应连续满焊，并做防腐处理
第8.5.2条
观查检查和检查隐蔽工程验收记录
3
接缝处混凝土表面应密实、洁净、干燥；密封材料应嵌填严密、粘结牢固，不得有开裂、鼓泡和下塌现象
第8.5.2条
观查检查

检验批名称
检验批数
企业质量标准的规定
参加验收人员
检查项目
标准编号
允许偏差或允许值（mm）
检验方法
模板安装
15
主控项目
1
模板支撑、立柱位置和垫板
第4.2.1条
对照模板设计文件和施工技术方案观查
工长
测量
质检
分包队伍负责人
2
避免隔离剂沾污
第4.2.2条
观查
一般项目
1
模板安装的一般要求
第4.2.3条
观查
2
用作模板地坪、胎膜质量
第4.2.4条
观查
3
模板起拱高度
第4.2.5条
水准仪或拉线钢尺检查
4
预埋件、预留孔允许偏差
预埋管、预留孔中心线位置
3
钢尺检查
插筋
中心线位置
5
外露长度
+10,0
预留洞
中心线位置
10
尺寸
+10,0
5
模板安装允许偏差
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线钢尺检查
截面内部尺寸
基础
±10
钢尺检查
柱、墙、梁
+4，-5
钢尺检查
层高垂直度
不大于5m
6
经纬仪或吊线钢尺检查
大于5m
8
经纬仪或吊线钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查

检验批名称
检验
批数
企业质量标准的规定
参加验收人员
检查项目
标准编号
允许偏差或允许值（mm）
检验方法
模板拆除
15
主
控
项
目
1
底模及其支架拆除时的混凝土强度
第4.3.1条
检查同条件养护试件强度试验报告。
工长
测量
质检
分包队伍负责人
2
后浇带拆模和支顶
第4.3.3条
观查
一
般
项
目
1
避免拆模损伤
第4.3.4条
观查
2
模板拆除、堆放和清运
第4.3.5条
观查

检验批
名称
检验批数
企业质量标准的规定
参加验收人员
检查项目
标准编号
允许偏差或允许值（mm）
检验方法
钢筋加工
45
主控项目
1
力学性能检验
第5.2.1条
检查产品合格证、出场检验报告和进场复验报告
工长
测量
质检
分包队伍负责人
2
抗震用钢筋强度实测值
第5.2.2条
检查进场复验报告
3
化学成分等专项检验
第5.2.3条
检查化学成分等专项检验报告
4
受力钢筋的弯钩和弯折
第5.3.1条
钢尺检查
5
箍筋弯钩形式
第5.3.2条
钢尺检查
一般项目
1
外观质量
第5.2.4条
观查
2
钢筋调直
第5.3.3条
观查，钢尺检查
3
钢筋加工的形状、尺寸
受力钢筋顺长度方向全长的净尺寸
±10mm
钢尺检查
弯起钢筋的弯折位置
±20mm
箍筋内净尺寸
±5mm

检验批
名称
检验
批数
企业质量标准的规定
参加验收人员
检查项目
标准编号允许偏差或允许值（mm）
检验方法
钢筋安装
45
主控项目
1
纵向受力钢筋的连接方式
第5.4.1条
观查
工长
测量
质检
分包队伍负责人
2
机械连接和焊接接头的力学性能
第5.4.2条
检查产品合格证、接头力学性能试验报告
3
受力钢筋的品种、级别、规格和数量
第5.5.1条
观查，钢尺检查

一般项目
1
接头位置和数量
第5.4.3条
观查，钢尺检查
2
机械连接、焊接的外观质量
第5.4.4条
观查
3
机械连接、焊接的接头面积百分率
第5.4.5条
观查，钢
