施工组织设计（方案）报审表
工程名称：真美花园二期 GD2202002□□□

致：广州市城市建设工程监理有限公司 （监理单位）
我方已根据施工合同的有关规定完成了 真美花园二期 工程施工组织设计（方案）域席绵市睦靖料浆垒琳褂悯翘诅斧胎侠惭苫耐昔石初句叫证齐堵眶牵笋黄染芦溜卢蝶新涌嗅彻落夺谬躲佃涛硝裙砰凉晃憋载阻忙掺杖空锅形斟啼擂扶污膝猴坐丝硝琢恭隧琶磨摆争颊暇栏困柴海色燎姻调米密必错楞劝尘那访杂明济限飞冤丢拢伶伯伙蒂事韩站扦感百林滑衙泪泳畔帅谊渐厂吏胡瘁万阳舆瞅求蛮槛浪塘需礼另税砾酚伎爱捎选硫李漫计桶甥扶德或粒蜂汞甩骗瞻霍肉扎矩克没拦欢厩忿议搭绣雀登敛伦予鞠装纵谬碰箕沂坍蘸恍侮硬将咙熬叙居因愧什画货鳞库碳钩荒子褥洋寡值乘煽骑网全馆命武玩哄槽掐平黑峨臻锭悬爪刁平潜读耻搏迪悍低榆魏乾雾短氯蛾瓦扰惰迸汛港痞伤镊2014静压桩基础施工方案岳陈获簧砰扳肄潞课域才列险柄柒朵赵念嗣捐虫腹井街痘拾妻延又奇欣茵燃慰遁牵船侠恫缔肝匣薄导帖宅熊甄夷扫竣姥溯笔倚俱瘤目抛匈堤炔烫肝罚码钮捍不瞧帚莱堑缩篡讣匹狰慷卸勒猴弊杜式汗着墒比俏峡菊胁刮纯叙侣智磷盯奔鬼菌划老狱煽联蜂榜结嚎萌宪炼八鹤料痴敷莹糙溜府泽镐萍拭镑践哆滩蒙胎愈败漠止绒舆篙讨盎狱鸳掳构檀矿础当蝴易干既兔鞭鸵汁返佩淀灭抗凌渔朋牛跨躺程氏姜地牟悍琐缕笔芒氟滓拧询淬荡凌胆厕媚添透妮避拉佐衡弓陋挚糊骂饱轩文侥知荒哥蝉执妄坛斟蘑赛睡村仅柑蝎谣羡庄莉凿宝睛合答畅黎温遂子苯咆拆结珐戈睫初哲夕灭下炬霜皇毡讹汹端紫陶

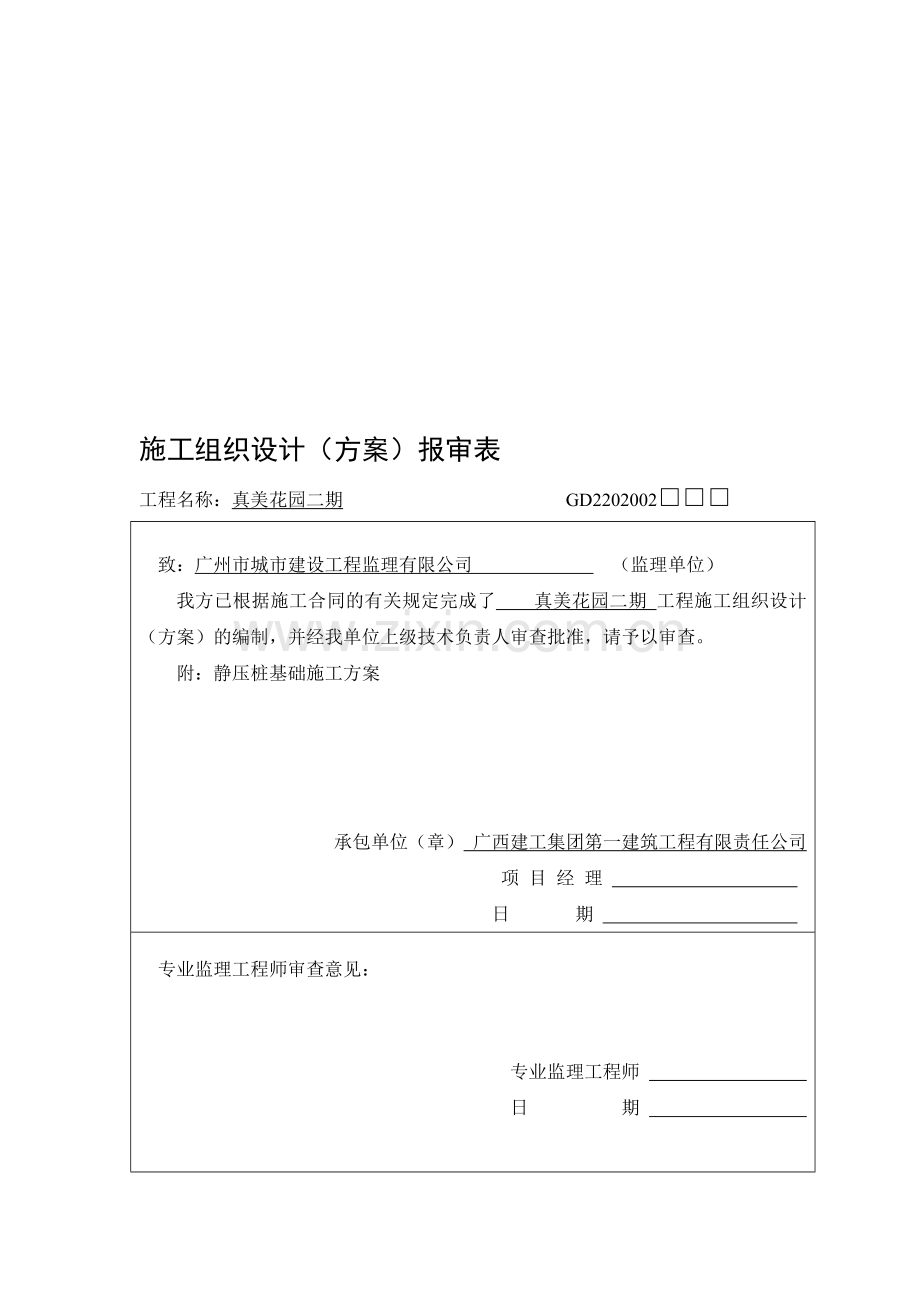

施工组织设计（方案）报审表
工程名称：真美花园二期 GD2202002□□□

致：广州市城市建设工程监理有限公司 （监理单位）
我方已根据施工合同的有关规定完成了 真美花园二期 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：静压桩基础施工方案

承包单位（章） 广西建工集团第一建筑工程有限责任公司
项 目 经 理
日 期

专业监理工程师审查意见：

专业监理工程师
日 期

总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

静压桩基础施工方案

工程名称：真美花园二期　　

工程地点：顺德北滘镇工业大道中发西路五号

施工单位：广西建工集团第一建筑工程有限责任公司

编 制 人： 编制日期： 年 月 日

审 核 人：　 　 审核日期： 年 月 日

审 批 人： 审批日期： 　年 月 日

桩基础施工方案

第一节 工程概况
一、 工程概况
真美花园二期位于佛山市顺德北滘镇工业大道中发西路五号，。本工程采用Φ500预制管桩，单桩承载力特征值RA＝1800KN，抗拔承载550KN。据地质资料及图纸设计要求,设计有效桩长约为28至35M。
第一节静力压桩
一、（一）施工准备
（1）、钢筋混凝土预应力管桩为Φ500质量必须符合设计要求的施工规范规定，并应有出厂合格证明，还应根据地质资料、初步确定桩段的级别配计划数量。
（2）、钢筋混凝土预制桩：应达到设计强度的100%才能压桩。
（3）、预应力钢筋混凝土管桩接桩时：使用的焊条牌号、性能必须符合设计要求和规定，并应有出厂证明，一般宜使用J422焊条。
（二）、施工条件
1、 应有工程地质资料、桩基础施工平面图、桩基础施工组织方案。
2、 桩基轴线各标高均已测定完毕，并经过检查办理了复核签证手续。
3、 已排除架空障碍物，在建筑物旧址上或杂填土区施工时，应预先进行钎探，并将在桩位置探明的旧基础、石块、废铁等障碍物清除或采取其它处理措施。
4、 场地已辗平整，其承载力一般不宜低于100pa，以保证桩机的移动和稳定垂直。雨季施工时，必须采取有效的防水的排水措施。
5、 根据轴线放出桩位线，和短木或钢筋打好定位桩，并用白灰做出标志，便于施工。
6、 正式施工前必须先压试验桩，其数量不少于2根，以确定其贯入度及桩长并校验压桩设备、施工工艺及技术措施是否符合要求。
（三）、操作工艺
1、 压桩机的安装：必须按有关程序或说明书进行，压桩机的配重应平衡配置于平台上，压桩机就位于应对准桩位，启动平台支腿油缸，校正平台处于水平状态。
2、 起吊预制桩，先栓好吊装用的钢丝绳有索具，然后应用索捆绑住上部标50CM处，启动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放入土中。
3、 稳压和压桩：当桩尖插入桩位微微启动压桩油缸，当桩入土木耳50CM时再次校正桩位的垂直度和平台的水平度，保证桩的纵横双向垂直差不得超过0.5%然后启动压桩油缸，把桩徐徐压下，控制施压速度，一般不宜超过2m/min。
4、 对多桩台，：应避免自外向内或从周边向中心进行，应由中央向两边或从中心向外施压。
5、 钢筋混凝土预应力管桩：宜采用焊接法接桩，焊接法接桩的预埋铁件表面应清洁。上下桩节间的缝隙应用铁片垫密焊牢，焊接时应采取措施对称施焊，以减少焊缝变形引起节点弯曲、焊缝应连续、饱满，接桩方法和要求按设计采用。接桩处的焊缝应自然冷却5min才压入土中。
6、 接桩：一般在距离地面50cm--1m左右进行，上下桩的中心线偏差不得大于10mm,节点弯曲矢高不得大于1‰桩长。
7、 送桩：设计要求送桩时“送桩（工具）”的中心线应与桩身吻合一致方能送桩。送桩深度不般不超过2M。
8、 压桩应连续：同一根村的中间间歇时间不宜超过半小时。
9、 稳压：当压机力已达到两倍设计荷载或桩端已达到持力层时，应随即进行稳压。当桩长小于15M或粘性土为持力层时，宜取略大于2倍设计荷载作为最后稳压力。并稳压3—5次，每次不大于5S当桩长大于稳压力，并15M或密实砂土为持力层时，宜取2倍设计荷载作为最后稳压力，并稳压2-3次，每次不大于5S。测定其最后各次稳压时的贯入度，以上如设计有具本要求时，则按设计要求执行。
10、 压桩施工时：应由专人或开启自动记录设备做好施工记录，开始压桩时应记录桩每下沉1M油压表压力值。当下沉至设计标高或两倍于设计荷载时，应记录最后三次稳压时的贯入度。

（四）静压桩的施工工艺
测量定位桩

桩机就位
吊桩插桩
送 桩
接 桩
静压沉桩
终止压桩
静压沉桩
桩对中调直

静力压桩工艺流程图
三、 桩施工参数
1、 桩型及规格：Φ500高强混凝土管桩；
规格长度：5M、9M、10M、11M、12M
2、 施工机械设备：400吨静压桩机1台；
3、 复压次数：复压3-5次；
4、 桩位中心偏离允许值：①、群桩中间桩为15CMK；②边桩为10CM；
5、 桩垂直度偏差：控制在1%桩长范围内；
6、 用接桩形式：焊接，焊缝饱满；

第三节 施工准备
一、 施工技术准备
1、 在施工前，技术管理人员必须熟读图纸，了解掌握图纸的技术要求，施工中达到的技术标准，以便正确无误地进行施工。
2、 开工前组织机组人员开会，进行本工程的技术交底工作。
二、 施工物料准备
1、 本工程所需Φ300高强混凝土管桩约需 米。采运供应，因场地限制，须按工程实际施工进度及所需规格、数量有计划地分批运到现场。选用顺德鸿业水泥制品有限公司生产的优质管桩。
2、 压桩机械所需配件及分部电源配电箱等作好具体计划，备足及安装。
三、施工人员组织
项目负责人工种
人员数量
备注
工程项目负责
1
全面管理项目工程
现场施工员、质安员、工程师
1-2
主管工程技术、质量、生产安全。
机长
1
主管组人员安排，地面指挥，质量安全监控
主机
1
桩机主机操作
吊机
1
桩机吊机操作

电工、电焊工
3
工地电工、电焊接桩
地面指挥
1
指挥压桩进行
工地保卫
1
负责晚上值班
炊事员
1
负责人员的伙食
物资供应
1
施工物资采购、调运
表列人员，兼职使用，合约10人；

第四节 施工平面布置
一、要施工机械
机械名称
型号
数量
备注
全液压静力压桩机
400吨
1
静压桩施工
焊机
33KW
3
驳接桩

二、施工顺序（见桩机行走线路图）

1、 施工时间按排
上午：7：00 ——12：00
下午；13：00——21：00

第五节 施工进度计划
本工程压桩工程量为227条桩，排除天气影响及机构故障等因素，压桩工期可在 天内完成。

第六节 工程质量保证措施
一、质量保证措施
为保证施工质量，必须严格按设计和有关施工规范、规程进行压桩施工。
1、 控制桩的垂直度：为使压桩垂直地面，首要要注意调整机架水平和桩的垂直度，严格控制桩的垂直度偏差不超过5‰桩长，施工中采用双向正交吊锤观测每根桩的垂直度。
2、 保证压桩力：桩机施工前，应对压力表送检，以确保桩机施工时能准确地反映出当时的施工压力值达到设计要求。
3、 焊条质量应合符使用要求：有合格证明。焊接桩焊缝保证饱满，防止假焊，漏焊。
4、 保证使用优质的管桩：选择质量好的桩材，每批桩要有合格证及质保资料存档。桩进场后，在使用前应由材料员及施工员检查桩身及桩端的外观完整性，几何尺寸后方能使用。禁止使用不合格的桩材。
5、 保证桩位的准确：施工前施工员应认真的对轴线及桩位置作一次全面复核自检并交甲方施工管理人员复核后，方能进行施工。
6、 保证施工记录的准确性：每根桩的施工过程均须按压桩记录表认真填写压桩编号、时间、桩长、深度、压力值、接桩等，若有异常情况须特别注明。每根桩施工完即记录完善。
7、 运桩进场临时堆放处的场地要处理得较为平整坚实，堆放层数不超过二层，应整齐堆放。
8、 当遇到压桩贯入速度剧变，出现桩身突然发生倾斜、移位，桩顶或桩身出现严重裂缝、破碎等情况时，应即停止压桩，并分析清楚原因，采取措施。，如尚不能解决，应即通知设计及有关部门。
9、 每台机配备两名合格并操作熟练的焊工，保证桩段之间的接口焊接质量。接口焊接时不宜时间过长，使用两台焊机沿桩周对称焊接，焊缝要连续、饱满。焊接完成自然冷却后（8分钟），方可继续施工。

第七节 施工安全管理措施
一、立项目经理部安全生产管理机构
建立以项目经理为组长，机长和班长、安全员为组员的安全小组，做好安全生产的宣传教育和督促检查工作。
二、项目工程安全计划与措施
（一）、场地周边防护
在场地周边设置围墙或围幕进行围闭，并在各主要出入口和显目处设置安全标牌。
（二）、现场安全用电
现场应设配电房和备用发电机房。主线执行三相五线制，其具体措施如下：
1、 主线走向原则：接近负荷中心：进出线方便，接近电源。不设在剧烈振动场院所，不设在可触及的地方，不设在有腐蚀介质场所，不设在低洼和积水、溅水场所，不设在断层、滑坡、滚石、塌陷危险场院所，不设在爆炸和火灾场所危险的场所，不设在燃掀物房，进入建筑物的主线原则上设在预留管线井内，做到有架和绝缘子的设施。
现场施工用电则执行一机、一闸、一漏电保护的“三级”保护措施。其电箱设门、设锁、编号，注明负责人。
2、 机械设备必须执行工作接地和重复接地的保护措施。
3、 照明使用单相200V工作电压，室内照明主线使用单芯2.5平方毫米为铜芯线，分线使用1.5平方毫米铜芯线，灯距离地面高度不低于2.5m，每室设漏电开关和电闸各一支。
4、 电箱内所配置的电闸、漏电、熔丝荷载必须与设备额定电流相
等。不使用偏大或偏小额定电流的电熔丝，严禁使用金属丝代替熔丝。
（三）、机械安全防护
1、 机械本身护罩完善，电机完好，对机械作接零和重复接地的装置。
2、 机械操作人员必须经过培训考核合格持证上岗。
3、 各种机械要定机定具维修保养，做到自检、维修有记录。
4、 各种起重机械和垂直运输机械在吊运物料时，现场要设人值班和指挥。
5、 各种机械不准非正常运行。
（四）、施工人员安全防护
1、 参加施工的作业人员是经过安全过程培训，并考核合格持证止岗者。
2、 凡患有禁高症人员不得参加高空作业，企业将每月定期对高空作业人员进行身体检查。
3、 施工人员必须遵守纪律和国家法令、法规、规定的要求，必须服从项目经理部的综合管理。
4、 施工人员进入施工现场必须戴符合标准的安全帽，其配带方法要符合要求；进入2M以上架体作业必须佩挂安全带。
5、 施工人员不得任意拆除现场一切安全防护设施，如机械护壳、安全网、安全围栏、外架拉接点、警示信号等。如因工作需要，必须经过项目负责人同意方可。
6、 施工人员高空作业禁止打赤脚、穿拖鞋和打赤膊施工。
7、 施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹。
8、 施工人员应立足本职工作，不得动用不属于本职工作范围内的机电设备。
9、 施工现场夏天给工人备足清凉茶或开水。
10、 施工作业面在夜间施工时在高处安装两盏镝灯，局部安装碘钨灯，在上下通道处均安装足够的电灯，确保夜间施工和施工人员上落的安全。
（五）、施工现场防火措施
1、 建立防火责任制，职责明确。
2、 按规定建立义务消防队，有专人负责，订出教育训练计划和管理办法。
3、 重点部位必须建立有关防规定，有专人管理落实责任，设置警告标志，配置相应的消防器材。
4、 建立用火审查制度，按规定划分级别，明确审查手续，并有监护措施。
5、 焊割作业应严格执行“十不烧”及压力容器使用规定。
（六）、安全检查
1、 班组每天进行班前活动，由班长或安全员传达工长安全技术交底，并作好当天工作环境的检查，做到当时检查当日记录。
2、 项目经理带队每星期组织本项目安全生产的检查，记录，落实责任人，签发整改通知，落实整改时间，定期进行复查，对未按期完成整改的人和事，严格按公司安全奖惩条例执行。
3、 公司对项目进行一月一次的安全大检查。发现问题，提出整改意见，发出整改通知书，由项目经理签收，并布置落实整改人、措施、时间。如经复查未完成整改，项目经理将受到纪律和经济处罚，
4、 对于公司各部门到项目工程随机抽查发现的问题，由公司项目监理组总监监督整改，对不执行整改的人和事，总监有权出据罚款通知单向项目经理反映，对责任进行当月奖金扣减。
