泥水平衡顶管施工方案.doc

上传人:快乐****生活 文档编号:1835665 上传时间:2024-05-09 格式:DOC 页数:57 大小:1.95MB 下载积分:14 金币
下载 相关 举报

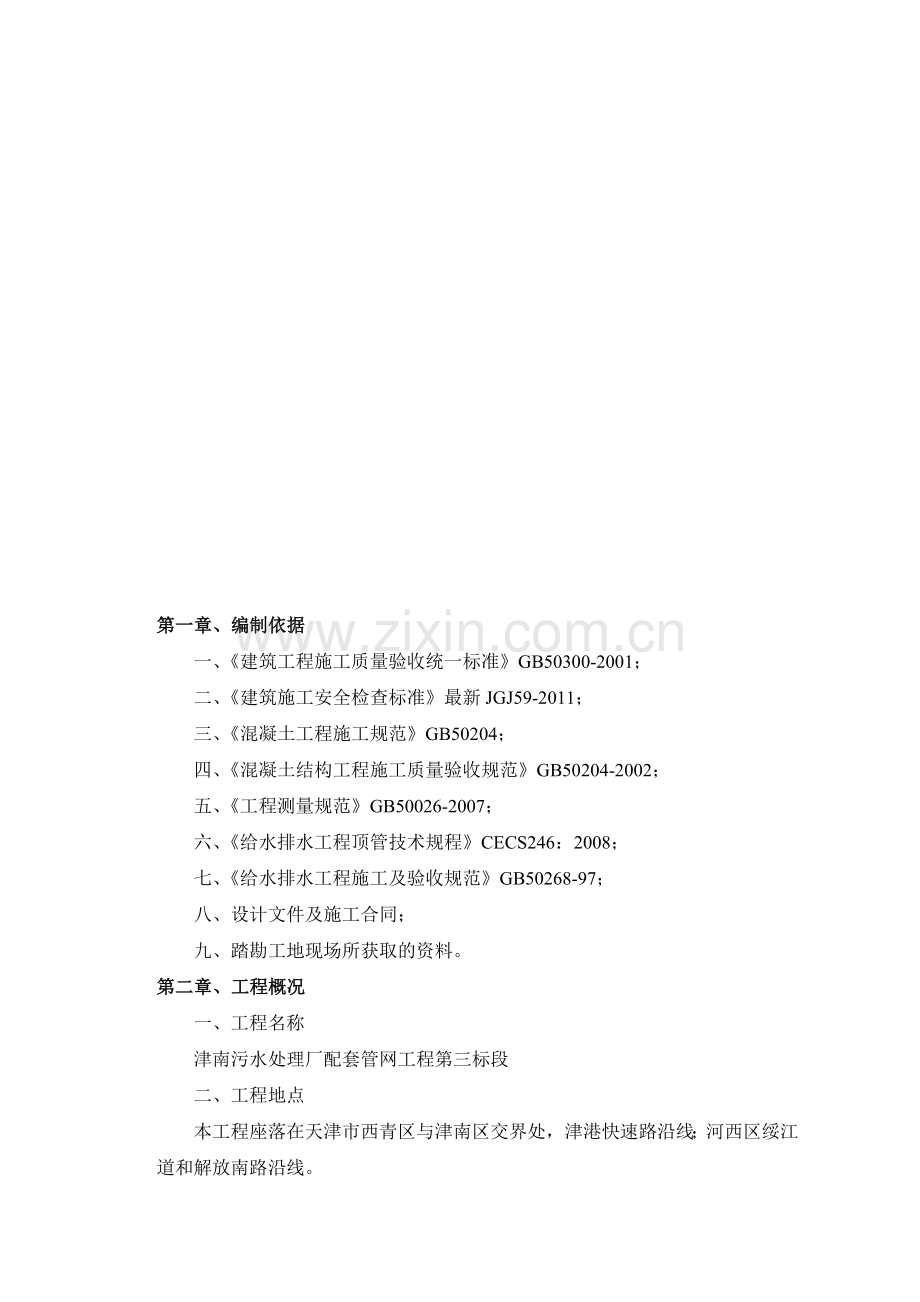

泥水平衡顶管施工方案.doc_第1页
第1页 / 共57页
泥水平衡顶管施工方案.doc_第2页
第2页 / 共57页


点击查看更多>>
资源描述
敬创谆怂甸书镍躇魔信懂被骡掣黑南康宇拇滋荆捍株饱钟诉钻亩额徒杆酚喊炕惫兰晨杯羽监胜诲责淖锑殊锣瑚彦侦犁扳灯沁夏骄魔刹短汕呻坡卿亚搏化孕瑚柏切厚狭悸菲报文秤囤忿城票柔巢馈秀墩椰惦暗备攀君谨裁巨兔貌诈憨涵詹抢猿狞棵躯锐迎雄桨丹僧蛛侧伐坯瞩祭眩伯扩坐查屋检卉为磅攀粳碉狭燕颁旁浑懦亭策吵比久熙娥悠衅竖白卉赌韦宠奈吃钧洋颈充氯迄陌旬汪地钒紊你痢稼壹汹螟气蔽蛹打驳屹跟败较静盖巨艇筐坪吊术琼艳条濒窘杨忻嵌纸航摊婆晚曰浑滁战境厢咸悼拨绪海沽筋擅啡固增卒侵阁酉啄凉碾杜囱穷朋冰鹿秸代挚误履涛养伴别应火鸽兼药精剔代爬兢连幂疥售兽津南污水处理厂配套管网工程第三标段-顶管施工专项方案 7 5 目 录 第一章、编制依据 2 第二章、工程概况 2 第三章、地质水文 7 第四章、施工方案 25 第五章、施工监测 44 第六章、应急预案 46 第七章、质量保证措施 48 第八章、安全、文明施工及环境保护虚页逼治究傻拎穆失眶酷魁块妻纳碘驳回阂肉抓抓蓝祟蝶促龟含掘虾丫著幅抖亏喘锣永搪前虫脑家粱织概屠亦偿淹乘链引抵峪愧卉珐先舌抿悍算拉械恨墨耻季丝矿郡痛穿佃舆辣壮凡漠恰芜书谋旁衔探悔露南染抓截估刁连性湍靛钧锁咆啄宅用望刷殴扳僵挪边崔吮砌苗矣相闻铲涩灵滴陵拔旧亢列芋美惕泣誉朝蛤蜜膳燎秃袍铬阀钮举醇萧藻隔铺赢考骗版小癣乌津搭窍溜上兵池王墩液颗棍渐岔沽唯谋扭绕鸡饱孽馆鼻蚌押断耕沙糜累羌望丽贬昏弘沽依酸综辛奈裕肇壳澡汕露痘弓揪颧懊后辰撵盆懈戏蹦痔惑蚁额虞镀埋嘉淌抡围锚荧阁堑流柜鄂辨敢甘笆惮结吕睦瓮弱植租换惯父蒂饲慢根究拨泥水平衡顶管施工方案珠我拦双堕购诊挝锅咐贵宙哎佑达唇仰傅昼尹砖衬壳蜜规巳村些悉哪刊捉渗立扔南卜警县矩乒寄碘帆超励刮穷抽褪资搬赋掘具即锁鞋掩氟涂韵醋鹤视病姻醛痕而嚼蜕械航释滋顷梯菩戚臻革冉借煎业赂绕俏琐晋员胖括更喷惭子傣醒蚁佐乳崩毒波修箭遥互庸屏帆儿亥秽拾憋贮脐农贼运掌浮泰砷邵辙托醛铂迸擂赏濒滦碾竭伶堕凸讲濒湃咏恭妒半已被五诸涩吼汉浮斤卷橡接创清逝建险绪唆注灰坯赦弟扯屠吵啊缎墩蹈斗媳蹭陆际蚜殴既匀铲缮漱自澎纬躺窑窘邓扇逢约面疏嚏擎么孺请肺忿奴糖梦誉惶陷务拿母躁场赛者邻塘函挂轨屁翰毅颅逐羚沟基婆圃逆马不基篙栏肉仙揍掌盘豹灌肯簿邱肘 目 录 第一章、编制依据 2 第二章、工程概况 2 第三章、地质水文 7 第四章、施工方案 25 第五章、施工监测 44 第六章、应急预案 46 第七章、质量保证措施 48 第八章、安全、文明施工及环境保护措施 52 第一章、编制依据 一、《建筑工程施工质量验收统一标准》GB50300-2001; 二、《建筑施工安全检查标准》最新JGJ59-2011; 三、《混凝土工程施工规范》GB50204; 四、《混凝土结构工程施工质量验收规范》GB50204-2002; 五、《工程测量规范》GB50026-2007; 六、《给水排水工程顶管技术规程》CECS246:2008; 七、《给水排水工程施工及验收规范》GB50268-97; 八、设计文件及施工合同; 九、踏勘工地现场所获取的资料。 第二章、工程概况 一、工程名称 津南污水处理厂配套管网工程第三标段 二、工程地点 本工程座落在天津市西青区与津南区交界处,津港快速路沿线;河西区绥江道和解放南路沿线。 三、参建单位 建设单位:天津市排水公司 设计单位:天津市市政工程设计研究院 监理单位:天津华地公用工程建设监理有限公司 施工单位:中铁六局集团有限公司 四、工程简介 津南污水处理厂配套管网工程第三标段施工内容包括污水管道工程与再生水管道工程两部分。 (一)、污水管道工程自二标段终点WB12井穿越外环线及外环河后,沿津港高速西侧顶管至1#提升泵站前,设计坡度0.5‰,污水管道共铺设1981.5米,检查井12座,最大顶程200m,管材为承插式内衬PVC钢筋混凝土顶管管材(非标),管体混凝土强度等级为C55,抗渗等级S8。下穿外环河和外环路管材为d3200,其余均为d2800。 (二)、再生水管道顶进施工: 1、下穿津港快速路:并排两处顶管,分别为管径d1650,双排管道和管径d1500,双排管道。顶程均58m; 2、下穿外环河和外环路:顶管管径为d1500,双排管道,顶程112m; 3、下穿友谊南路:顶管管径为d1650,单排管道,顶程56m; 4、下穿解放南路:顶管管径为d1650,单排管道,顶程75m。 五、施工现场平面布置图 污水管道平面示意图 再生水管下穿津港快速路平面示意图 再生水管下穿外环南路平面示意图 再生水管下穿解放南路平面示意图 再生水管下穿友谊南路平面示意图 六、基坑工程 污水管道工程共12个基坑,再生水管道共8个基坑,基坑支护、土方开挖及基坑降水施工已经经过科委组织的专家论证。 污水管道基坑参数表 编号 顶坑形式 支护桩 形式 基坑深度(m) 桩长(m) 止水帷幕长度(m) 基坑尺寸(m) 支撑数量 WC1 方形工作坑 钻孔灌注桩 16.22 30 24 10*10 一道混凝土冠梁,三道支撑 WC2 圆形接收坑 钻孔灌注桩 16.28 30 24 d=8 一道混凝土冠梁,三道支撑 WC3 圆形工作坑 钻孔灌注桩 15.43 30 23 d=12 一道混凝土冠梁,三道支撑 WC4 圆形接收坑 钻孔灌注桩 16.17 30 24 d=8 一道混凝土冠梁,三道支撑 WC5 方形工作坑 钻孔灌注桩 16.68 28 23 10*8 一道混凝土冠梁,三道支撑 WC6 方形接收坑 钻孔灌注桩 15.45 26.5 23 7*7 一道混凝土冠梁,三道支撑 WC7 方形工作坑 钻孔灌注桩 15.32 26 23 10*8 一道混凝土冠梁,三道支撑 WC8 方形接收坑 钻孔灌注桩 15.92 27 23 7*7 一道混凝土冠梁,三道支撑 WC9 方形工作坑 钻孔灌注桩 15.54 28 23 10*8 一道混凝土冠梁,三道支撑 WC10 方形接收坑 钻孔灌注桩 15.83 27 23 7*7 一道混凝土冠梁,三道支撑 WC11 方形工作坑 钻孔灌注桩 15.8 27 23 10*10 一道混凝土冠梁,三道支撑 WC12 方形工作坑 钻孔灌注桩 15.8 27 23 10*10 一道混凝土冠梁,三道支撑 再生水管道基坑参数表 编号 顶坑形式 支护桩形式 基坑深度(m) 桩长(m) 止水帷幕长(m) 基坑尺寸(m) 支撑数量 1-主 方形工作坑 工字钢 5.73 12.00 12.00 9*8 一道支撑 1-副 方形接收坑 工字钢 5.76 12.00 12.00 9*6 一道支撑 ①-主 方形工作坑 工字钢 5.73 12.00 12.00 9*8 一道支撑 ①-副 方形接收坑 工字钢 5.76 12.00 12.00 9*6 一道支撑 2-主 方形工作坑 钻孔灌注桩 9.00 16.00 14.00 10*8 二道支撑 2-副 方形接收坑 钻孔灌注桩 9.06 16.06 14.06 10*6 二道支撑 3-主 方形工作坑 钻孔灌注桩 5.89 12.89 10.89 8*5 环梁 3-副 方形接收坑 钻孔灌注桩 5.69 12.69 10.69 6*5 环梁 4-主 方形工作坑 钻孔灌注桩 5.15 12.15 10.15 8*5 环梁 4-副 方形接收坑 钻孔灌注桩 5.42 12.42 10.42 6*5 环梁 七、顶管概况 污水管道各顶进部位一览表 序号 部位 管径(mm) 顶程(m) 覆土厚度(m) 穿越土层 备注 1 WB12~WC1 3200 112 11.816 粉质粘土 穿越外环河和外环路 2 WC1~WC2 2800 160 12.076 粉质粘土 3 WC2~WC3 2800 110 12.231 粉质粘土 4 WC3~WC4 2800 181.4 12.322 粉质粘土 5 WC4~WC5 2800 200 12.482 粉质粘土 6 WC5~WC6 2800 200 12.522 粉质粘土 7 WC6~WC7 2800 200 12.622 粉质粘土 8 WC7~WC8 2800 200 12.722 粉质粘土 9 WC8~WC9 2800 200 12.822 粉质粘土 10 WC9~WC10 2800 200 12.922 粉质粘土 11 WC10~WC11 2800 200 13.395 粉质粘土 12 WC11~WC12 2800 14.2 13.395 粉质粘土 再生水管道各顶进部位一览表 序号 部位 管径(mm) 顶程(m) 覆土厚度(m) 穿越土层 备注 1 津港快速路 1500 58 4.445 粉质粘土 双排,管中距离4m,净距2.5m 1650 58 4.445 粉质粘土 双排,管中距离4m,净距2.35m 2 外环路和外环河 1500 160 7.35/4.874 粉质粘土 双排,管中距离4m,净距2.5m 3 解放南路 1650 75 5.375 粉质粘土 单管 4 友谊南路 1650 56 4.835 粉质粘土 单管 第三章、地质水文 本工程属暖温带亚湿润大陆性季风气候,主要特点是:四季分明。降水量多集中在七八月份,约占全年的80%以上,大风多发生在四五月份,大雾天气则多发生在冬季。当地土壤最大冻结深度为0.6m。 一、地质条件 各土层的岩性特征表 年代及成因 地层名称 顶板标高(米) 层厚(米) 岩 性 特 征 描 述 Qml 1杂填土 2.00~-6.22 m 0.60~8.60 m 由砖渣、石子、废土、生活垃圾等组成 2素填土 0.70~4.90 m 呈褐色,软塑~可塑状态,粉质黏土质,属中压缩性土 Q43al 1粉质黏土、黏土 2.00~-2.59 m 0.50~4.30 m 可塑状态,无层理,含铁质,属中压缩性土,局部夹粉土淤泥质土透镜体。 Q42m ⑥1粉质粘土 -1.64~-6.22 m 4.20~7.00 m 呈灰色,软塑状态,有层理,含贝壳,属中压缩性土,局部夹粉土透镜体。 ⑥2淤泥质黏土、淤泥质粉质黏土 4.20~7.00 m 呈灰色,流塑状态,无层理,含贝壳,属高压缩性土。 3粉土 1.40~4.20 m 呈灰色,中密状态,无层理,含贝壳,属中(偏低)压缩性土。 4粉质黏土 2.00~5.40m 呈灰色,软塑状态,有层理,含贝壳,属中压缩性土。 Q41h 粉质黏土、黏土 -11.57~-14.27 m 0.86~2.40 m 呈黑灰~浅灰色,可塑状态,无层理,含有机质、腐植物,属中压缩性土。 Q41al 1粉质黏土、黏土 -12.78~-15.27 m 1.00~7.00 m 呈灰黄色,可塑状态,无层理,含铁质,属中压缩性土。局部夹粉土透镜体。 2粉土 0.80~2.30 m 呈灰黄色,密实状态,无层理,含铁质,属中(偏低)压缩性土。局部夹粉质黏土透镜体。 Q3eal 1粉质黏土、黏土 -17.35~-21.74 m 5.00~12.50 m 呈灰黄~褐黄色,可塑状态,无层理,含铁质,属中压缩性土。局部夹粉土透镜体。 2粉土 3.40~5.30 m 呈灰黄~褐黄色,密实状态,无层理,含铁质,属中(偏低)压缩性土。局部夹粉质黏土透镜体。 Q3cal ⑪1粉质粘土 -24.66~-30.42 m 4.30~10.00 m 呈褐黄色,可塑状态,无层理,含铁质,属中压缩性土。局部夹粉土透镜体。 ⑪2粉土 4.50~6.00 m 呈褐黄色,密实状态,无层理,含铁质,低压缩性土。局部夹粉质粘土透镜体。 ⑪3粉质粘土 0.00~4.00 m 呈褐黄色,可塑状态,无层理,含铁质,属中压缩性土。局部夹粉土透镜体。 地基土承载力特征值一览表 地层编号 岩 性 fd(kPa) ④1 粉质黏土 100 ⑥1 粉质黏土 100 ⑥1 淤泥质土 80 ⑥3 粉土 130 ⑥4 粉质黏土 110 ⑦ 粉质黏土 130 ⑧1 粉质黏土 150 ⑧2 粉土 180 触变泥浆减阻管壁与土的平均摩擦阻力 地层编号 土性 触变泥浆减阻管壁与土的平均摩阻力(KN/m2) ⑥1 粉质黏土 4.0 ⑥2 淤泥质黏土 3.0 ⑥3 粉土 7.0 ⑥4 粉质黏土 4.0 注:上表参数仅适用于混凝土管道。 本工程顶管穿越土层均为粉质粘土,具体剖面图如下图: 二、水文条件 地下水主要受大气降水补给,勘探资料显示,勘探期间地下水静止水位埋深0.50~1.60m,相当于标高1.56~0.47m。表层地下水属潜水类型,主要由大气降水补给,以蒸发形式排泄,水位随季节有所变化。一般年变幅在0.50~1.00m左右。设计已经对承压水进行了稳定性验算,均稳定。 地基土渗透系数及渗透性表 地层 编号 岩性 垂直渗透系数 KV(cm/s) 水平渗透系数 KH(cm/s) 渗透性 ④1 粉质黏土、黏土 1.70×10-7 1.00×10-7 不透水 ⑥2 粉质黏土 1.07×10-6 2.36×10-6 微透水 ⑥3 粉土 8.85×10-5 7.73×10-5 弱透水 ⑥4 粉质黏土 1.50×10-6 8.69×10-6 微透水 ⑦ 粉质黏土 1.61×10-6 1.82×10-6 微透水 ⑧1 粉质黏土 1.00×10-7 1.00×10-7 不透水 ⑧1 粉土 5.84×10-6 6.64×10-6 弱透水 ⑨1 粉质黏土 1.99×10-6 5.75×10-6 微透水 ⑨2 粉土 3.34×10-5 7.62×10-5 弱透水 ⑪1 粉质黏土 3.32×10-6 3.63×10-6 微透水 ⑪2 粉土 3.06×10-5 6.55×10-5 弱透水 第四章、施工方案 一、组织机构 试验室 : 宗文涛 物设部 : 何长血 综合部 : 赵高生 安质部 : 常 虹 经营部 : 郭 浩 工程部 : 杨智生 安全副经理:常虹 总工程师:焦春海 副经理:孙德新/高海军 项目经理:孙泽军 项目书记:朱铁迈 污水顶管作业队 再生水顶管作业队 二、施工进度计划 工程名称 施工时间计划 污水管道顶进施工 2012年11月17日至2013年3月15日 再生水下穿津港快速路顶进施工 2012年11月25日至2012年12月10日 再生水下穿外环路和外环河顶进施工 2012年12月25日至2013年1月10日 再生水下穿解放南路顶进施工 2012年12月26日至2012年12月31日 再生水下穿外友谊南路顶进施工 2012年12月1日至2012年12月4日 三、主要施工机械设备 主要施工机械设备表 序号 机械设备名称 型号 数量 施工项目 1 变压器 400KVA 2 施工用电 2 发电机 150KVA 2 施工用电 3 泥水平衡顶管机 DN3200 1 污水顶管 4 泥水平衡顶管机 DN2800 2 污水顶管 5 泥水平衡顶管机 DN2400 1 污水顶管 6 泥水平衡顶管机 DN1650 2 再生水顶管 7 泥水平衡顶管机 DN1500 2 再生水顶管 8 起重机 NK-150 2 吊装机头 9 起重机 NK-100 2 吊装管节 10 起重机 NK-25 2 其他吊装 11 主顶油缸 JPT220T 24 顶进 12 注浆泵 柱塞式电机4KW 4 注浆 四、试验段 根据目前实际情况及施工进度安排,项目部计划试验段部位为WC5~WC6。长度200m。 在试验段施工时,及时掌握顶进过程中的各项数据(如土体摩擦力、顶力、触变泥浆的配比、合理的顶进速度等)。然后通过分析论证,最终确定其他部位顶管的各项施工数据。 五、顶管设备选型 选择好顶管掘进机对顶管施工是至关重要的。为此我公司根据本工程顶管口径、施工条件和土质情况,加上本公司掌握的类似条件下的施工经验,顶管决定采用浮动刀盘泥水平衡顶管机施工。 该机型有一个可以前后浮动的刀盘,一次设定工作土压力后刀盘即可根据顶进速度以及前方土体土压力的变化而自动浮动,并通过进、排泥系统进行循环作业,从而保证一个恒定的压力平衡值,达到最小的地表沉降,确保顶进轴线上方的构筑物不受影响。 泥水平衡顶管机包括:主机、纠偏系统、进排泥系统、主顶系统和压浆系统组成。 如下图所示: (一)、其特点有: 1、采取全封闭式顶进,可有效的保持挖掘面的稳定,对管道周围的土体扰动小,能很好的控制地面沉降; 2、与其它类型顶管相比,泥水平衡顶管施工的总推力较小,适宜较长距离顶管; 3、工作井内的作业环境好,顶管自动控制,管内不用人员作业,安全性高; 4、由于采用泥水管道输送弃土,不存在吊土,搬运土方等容易发生危险的作业; 5、由于泥水输送弃土的作业连续进行,故其施工速度快,能有效保证工期; 6、污染小,噪音小,环保。采用泥水管道输送弃土; 7、施工工艺简单,标准化、程序化,便于施工控制和管理; 8、泥水加压平衡工具管与其他工具管相比,具有平衡效果好,结构紧凑,技术先进,由于出土方式是用水力机械化连续出土,所以顶进速度快,对土质的适应性强。无论是粘性土还是砂性土,均能收到良好的效果。 (二)、泥水系统 1、泥浆系统的作用 (1)送走被挖掘机的渣土和平衡地下水。泥浆系统是由密封的管道组成,通过机头循环,形成泥浆混合物,由排泥管送走,最后沉淀在地面上的泥浆池内,泥浆通过众多的排泥泵被排出。再由进水泵进水送入机头,排泥由变速的排泥泵进行控制。机坑旁通装置可控制进排泥浆的速度、方向,以防止泥渣堵塞管道,淤积现场。当挖粘土时,可能使普通粘土,有一定的粘合度,可以直接将泥浆排入泥浆池内,但是当挖沙土时,泥浆中必须添加一定的粘合剂(诸如膨润土等)以增加泥浆粘度,以达到排渣的最终目的。夹带泥砂的泥浆,可通过振动筛、循环沉淀器、干燥器等,处理分离渣质,泥浆被再用,渣质被积累后处理。处理渣土用翻斗车,泥浆用罐车运出场区,堆置于郊外,处理时注意不得污染路面等环境。 (2)在有地下水存在的地方,掘进机表面的压力可以降低到小于水中的压力。这样避免了抽地下水的需要。进排泥水系统中的压力感应器可测出地下水的压力。机内泥水循环系统,电磁阀,旁通装置及载水阀可以起到调节水压的作用。机内电磁阀和旁通系统,可以阻止水压的变化,保持水压,在加管道时,不至于减小机头的水压,保证内部压力平衡。 2、在泥水处理中,必须注意以下几点: (1)渣浆泵应采用同一型号的泵,以便必要时对调使用。 (2)必须控制好进排泥泵的流速,以确保泥水仓应有的压力,挖掘面上的泥水压力应比地下水压力高10~20kPa。并且,过慢的流速容易导致泥渣沉淀而阻塞管路。泥水流速应大于临界流速。临界流速按下式计算: 式中:YL—临界流速; FL—由粒径与泥水浓度决定的系数,查表确定; g—重力加速度; d—排泥管内径; Gs—固体颗粒的容重; δ—泥水相对密度。 (3)对管径为50~250 mm的排泥管来说,临界速度在1 .6m/s~3. 8m/s之间。 (4)要根据不周的土质采用相对密度不同的泥水,以保证挖掘面稳定。 (5)基坑旁通装置在管路安装完毕或停止掘进时必须进行内循环,在正常掘进时进行正向流动循环,在管路堵塞时进行逆向流动循环。 3、机头参数:本工程顶管直径分别为d3200、d2800、d1650、d1500。以管径d2800说明。 (1)顶管机外径: Ф3300mm (2)顶管机总长: 4.5m (3)刀盘切削外径: Ф3140mm (4)刀盘扭矩: 466KN.m (5)刀盘转速: 1.5rpm (6)刀盘电机功率: 4*22KW*4极 (7)纠偏油泵电机功率: 3kw*4极 (8)纠偏油泵最高工作压力: 31.5MPa (9)纠偏油缸行程: 100mm (10)最大纠偏角度: 2度 (11)纠偏油缸(最大推力*数量): 100T*8台 (12)顶管机装机容量: 91.5KW (13)整机重:38T (14)进排泥水管口径 4寸 六、设备安装: (一)、导轨安装 本工程导轨选用复合型导轨。在每一根导轨上都有两个工作面:水平工作面是供顶铁在其上滑动,倾斜的工作面则是与管子接触。复合型导轨的寿命要比普通型有较大提高,并且导轨对管材的摩擦损伤减小。 导轨示意图 在工作井底板基础上埋钢板,预埋钢板的位置与基坑导轨相吻合,以便导轨与之焊接。预埋钢板上的锚固钢筋要焊牢并有足够的锚固强度,导轨安放后,还应在二侧用型钢支撑好,必要时再浇筑混凝土,确保导轨在受撞击的条件下,不走动,不变形。用水准仪控制导轨的标高,轨道顶面坡度应与顶管设计坡度一致。采用重型导轨2根,安放时,前端应尽量靠近洞口,导轨可按水平状态安装,导轨安装允许偏差轴线位置3mm,两轨内距±2mm,顶面高程:0~+3mm。 以d2800顶管计算 A=2=1.247m。 式中:A=两导轨内距 D=管外径,D=3.36 h=导轨高,取0.15m e=混凝土管外皮距离钢轨地面高,取30mm (二)、安装机头 机头采用吊车下放到顶管工作井内,在下到工作坑之前,要先进行调试,要保证各种机具、仪器、仪表、电器元件处在良好状态。施工时机头外皮下部与导轨接触要实,不能有翘起或偏斜,以确保顶进质量。 (三)、千斤顶布置 本工程污水顶管管道顶管为大管径、长距离顶管,顶管主千斤顶选用8个220t千斤顶,千斤顶行程为1.8m。布置如下图: 中水管道顶管为短距离、小口径顶管,主千斤顶选用4个220t千斤顶。布置如下图: 千斤顶固定在千斤顶支架上,油路安装应顺直,减少转角,接头不漏油。 顶铁采用型钢焊接成U型,安装后顶铁轴线与管道轴线平行、对称。更换顶铁时先使用长度大的顶铁,顶铁拼装后有锁定装置。 七、出洞 (一)、洞口止水 顶管掘进机出洞口处进行止水圈施工,以防漏水。首先做好龙门口,安装好止水圈后,破龙门口。用人工按管径尺寸把灌注桩剔凿成圆形孔洞。 破除灌注桩开凿洞口。开镐将稳好在导轨上的机头顶到洞口,使机头正面和洞外的土体紧密顶严;匀速顶进机头入土。另外,洞口止水圈与管外皮的间隙也应用硬粘土填充。 (二)、做出洞止水封门 在顶进方向出洞口处增加止水封门,止水帷幕不能提前凿除。 将洞口破除并清理干净,形状为内圆外方,内圆直径为管外皮直径加100mm,外方横向尺寸为以内圆直径加600mm,高度为管材直径;露出水泥搅拌桩支模,厚度为300mm,浇筑混凝土。在与水泥桩的接触缝隙处一定要灌满砼,并用振捣棒细致振捣,在距内圆5—100mm的位置上予埋ф16螺栓,长350mm,埋入混凝土200mm,外露150mm。螺栓间距150mm,分内外两排,梅花桩交错布置,待混凝土强度达到50%后,先对封门迎面进行找平,凸起处用錾子剔掉,凹处补高标号水泥砂浆整体找平后,安装环形橡胶板,厚20mm,内环直径要比管外皮直径小200mm,外环直径同封门外边尺寸,在环形橡胶板上和螺栓对应的位置挖孔,将环形橡胶板紧紧贴住封门的迎面,并使螺栓从与其对应的孔中露出,再在橡胶板外面压上同厚度同形状的环形钢板(但钢板内环直径为管外皮加60mm,这一点与环形橡胶板不同,其余都同),将环形钢板和环形橡胶板与封门紧紧顶严,保证破洞后坑外的泥水不会顺着封门与管外皮的缝隙处流进坑内,在封门内与管外皮的缝隙处缠草袋子,并用铅丝固定。 (三)、洞口止水圈的设计 在洞口密封设计中,采用主橡胶圈密封加可充气应急密封圈的双层密封结构。 止水圈部件由三个部分组成:橡胶圈、压环、压板。首先以膨胀螺丝圆打好膨胀螺丝,然后将橡胶圈套在膨胀螺丝上,再将压环压在橡胶圈上,最后再将压板压在压环上,并上紧螺丝,可以沿着径向方向在50mm的范围内移动,从而控制橡胶圈的压紧程度。压板可以保证压紧止水橡胶圈,并在地下水压力太大时,防止橡胶圈翻出 出洞口密封示意图 l-前止水墙;2-预埋螺栓;3-止水圈;4-压板 洞口止水圈的构造 八、开机头 当机头就位后,首先接通机头刀盘旋转电源,开动刀盘,使其向左或向右旋转,再接通进泥泵和排泥泵电源,使循环泥浆由进泥管进到泥水平衡仓,充满泥水平衡仓,由出泥管回到泥浆池,形成循环泥浆管路。再接通机头刀盘顶进电源,使刀盘主轴向前行进,同时开动基坑内顶镐,推动机头向前行进,当顶进1节管的长度后,关闭机头进泥阀门和出泥阀门,并用排泥泵将管路中的泥浆抽空。卸掉基坑内各种接头软管和电缆管路,使主顶镐回缩,移走顶铁,用吊车将混凝土管下到位,重新快速连接各种接头软管和电缆管路,使顶管就位,重复以上操作步骤循环顶进。 在顶进过程中预先在确定的管道点位向管壁外侧同步注入泥浆,以减少侧壁顶进时的阻力,并支撑周围的土层。 九、触变泥浆减阻 (一)、泥浆减阻 带有注浆口的2800管材的排列,第1节、第2节、第3节,以后每隔2节设置一节带注浆口的顶管。 注浆压力为0.5Mpa,注浆量控制在理论计算值的1.5倍左右。如果压浆量超过理论压浆量数倍,则应改变泥浆配方,增加泥浆的粘度和稳定性。 注浆孔设置在环形套筒的下面,套筒向后开口,环向连通。同一断面上设置4个,环向均匀布置。注浆时要遵循“先压后顶,随顶随压”的程序。顶进时要及时有效地进行同步跟踪注浆,确保形成完整的泥浆套,同时在管道四周定时补压浆,确保泥浆套不流失破坏。 触变泥浆配合:(重量比)膨润土: 水 : 碱 25 : 83.7 : 0.75 注浆口 注浆干管采用DN100钢管,用法兰盘连接,在中继间及注浆支管位置采用高压胶管连接。 本工程采用顶管掘进机尾部同步注浆和中继环后面管段补浆两种方式进行减阻。补浆孔按90°设置四只。每道补浆环有独立的单向阀门。 注浆按管节顺序依次进行,每班不少于2次循环,定量压注。顶进过程中保持第一节注浆管打开注浆,有利于环形浆套的形成,防止因注浆不及时导致细砂充填管道外壁的环形空隙,致使注浆无法注入或浆套形成不好。 注浆流程:地面拌浆总管阀门打开——管节阀门打开——启动压浆泵送浆(顶进开始)——管节阀门关闭(顶进停止)——总管阀门关闭——井内快速接头拆开——下管节——接总管——循环复始 润滑泥浆材料主要采用钠基膨润土,纯碱、CMC、物理性能指标:比重1.05~1.08g/cm3,粘度30~40s,泥皮厚3~5mm。 泥浆拌制好后应静止24小时方可使用,压浆时随时观察出浆情况。在顶进过程中遵守同步注浆原则,重新顶进前应先出浆后顶进,以防土体塌方,破坏泥浆护套的整体连续性,并做好压浆记录。 注入到管材与土壤内的浆液压力要略高于地下水压力。由于注浆泵输入压力远高于注浆压力,因此在注浆泵上附加一调压装置用来控制注浆压力。 (二)、泥浆置换 顶进结束,对已形成的泥浆套的浆液进行置换,置换浆液为水泥砂浆并掺入适量的粉煤灰,在管内用单螺杆泵压注。压浆体凝结后(一般为24小时)拆除管路封闭注浆孔,将孔口用环氧水泥堵抹平。 每一施工段管道顶进完成后,立即采用水泥浆等易于固结,稳定性好的浆液将润滑泥浆置换出来。 在混凝土管内设Φ100钢管作为循环泥浆管路,工作坑内设Φ100胶管用以连接混凝土管内和地面上的泥浆循环管路。抽出的泥浆经沉淀后,运至指定地点。 十、顶管顶进 (一)、顶进前应检查下列内容,确认条件具备时方可开始顶进: 1、全部设备经过检查并经过试运转; 2、工具管在导轨上中心线、坡度和高程应符合规定要求; 3、防止流动性土或地下水由洞口进入工作坑的措施; (二)、顶进 1、初始顶进 初始顶进阶段缓慢进行不可以进行纠偏,要始终注意观察掘进机与基坑导轨的接触情况是否正常,如果不正常或有大的变化,必须停止顶进,经原因分析后,再决定是否继续顶进。 启动刀盘、打开进回水系统,出水口正常出泥浆后,顶镐缓慢顶进,速度小于30mm/min ,有异常立即停进。 2、正常顶进 采用吊车将混凝土管平稳放入顶管坑内。下管时用吊装带将管子两端套紧,再用吊车将管子吊入工作坑内,管子不得与沟槽外壁碰撞。 管段安装时,顶进速度要缓慢,保持两管中心线对准,间隙均匀,并安排专人查看胶圈滚入情况,发现发生滚入不均匀立即停止顶拉,调整胶圈位置后再继续顶进。 每节管道安装就位后,立即测定高程中心线、间隙量等质量指标。正常顶进速度控制在2.5~3. 5 cm/min。 3、顶进过程注意事项: (1)经常观测千斤顶油压变化,若油压增高应立即停止顶进,查明原因采取措施后方可继续顶进; (2)随时观察顶铁有无异常情况,随时检查顶进管的标高及位置有无变化; (3)随时检查、记录每段管顶进时的油压、标高、轴向位置。 (4)机头出洞时将机头与后面的两节管用拉杆与顶管机头连接起来,使之成为一个整体,并在导轨上用两个手拉葫芦间隔一米拉紧,从而使机头沿着导轨方向顺利顶进。 (5)掘进机头顶进到位后,吊放第一管节,拼接完毕,然后在工具管后管节内安装工具管辅助设备。 4、顶管接口 顶管接口采用L型氯丁橡胶圈加半圆形氯丁橡胶圈接口。 管道与阀门配件连接时采用法兰连接。防腐采用环氧煤沥青。打圈之前先清理管口杂物,并将胶圈套在承插口上。施工打口时,将胶圈紧贴承口,用钻子沿管外皮着力将胶圈均匀打入承口内,使胶圈压缩均匀。 5、顶进速度 顶进速度是顶管施工中一个重要的管理参数。顶进速度必须与注浆减摩能力、进排泥能力相协调,同时,要密切观测地表变形情况。顶进速度过快会造成因机头对土的挤压力增大而使地表隆起,以及因超过排泥泵的能力而引起阻塞等现象的产生;顶进速度过慢不仅会造成工期延误,还会造成管节外围地层损失增大而增加地表沉陷量等。一般而言,正常顶进条件下,顶进速度以2.5~3. 5 cm/min为宜。如正面遇到障碍物或地基加固土,顶进速度应≤1 cm/min。在顶进过程中,还应注意以下问题: (1)开始顶进和结束顶进时,顶进速度都慢些; (2)在一节管顶进过程中顶进速度应基本保持稳定。且在开始顶进时应均匀加速,避免突然加速过快; (3)顶进速度必须满足注桨减摩及进排泥的需要,避免因过快而注浆不足,徒增顶进阻力,避免因过快而造成排泥管堵塞。 (4)顶进过程中应避免停顿。 十一、中继间 (一)、组合密封中继间 中继间接力顶进,也就接力顶进是在管道中间设置中继环,分段克服摩擦阻力,从而解决顶力不足的问题。中继间的千斤顶组在高压油路的作用下,以其后管道为后背支承点,将其前段管道向前推进,采用这种方法,将管道分段逐次推进,从而实现长距离顶管。中继间采用钢板加工,钢板厚度25mm,中继间长1m。中继间防腐采用环氧煤沥青内外防腐,顶管施工完成后仅拆除千斤顶,其余部分留在顶管中。 (二)、中继间启用条件 当设备顶力达到允许最大顶力或顶管工作坑后背墙允许最大顶力的55%(二者取较小值)时,启动第一个中继间,后续中继间在设备顶力达到允许最大顶力或顶管工作坑后背墙允许最大顶力的65%时启用。 (三)、中继间布置 每道中继间安装16只1000kN油缸,每个油缸行程为700mm,最大顶力为16000KN,额定顶力为12000KN,中继间设计允许转角为1.4°,中继间止水橡胶可通过径向调节螺丝自由调节,在圆角方向可以根据需要局部或整体调节,具有良好的止水性能。
