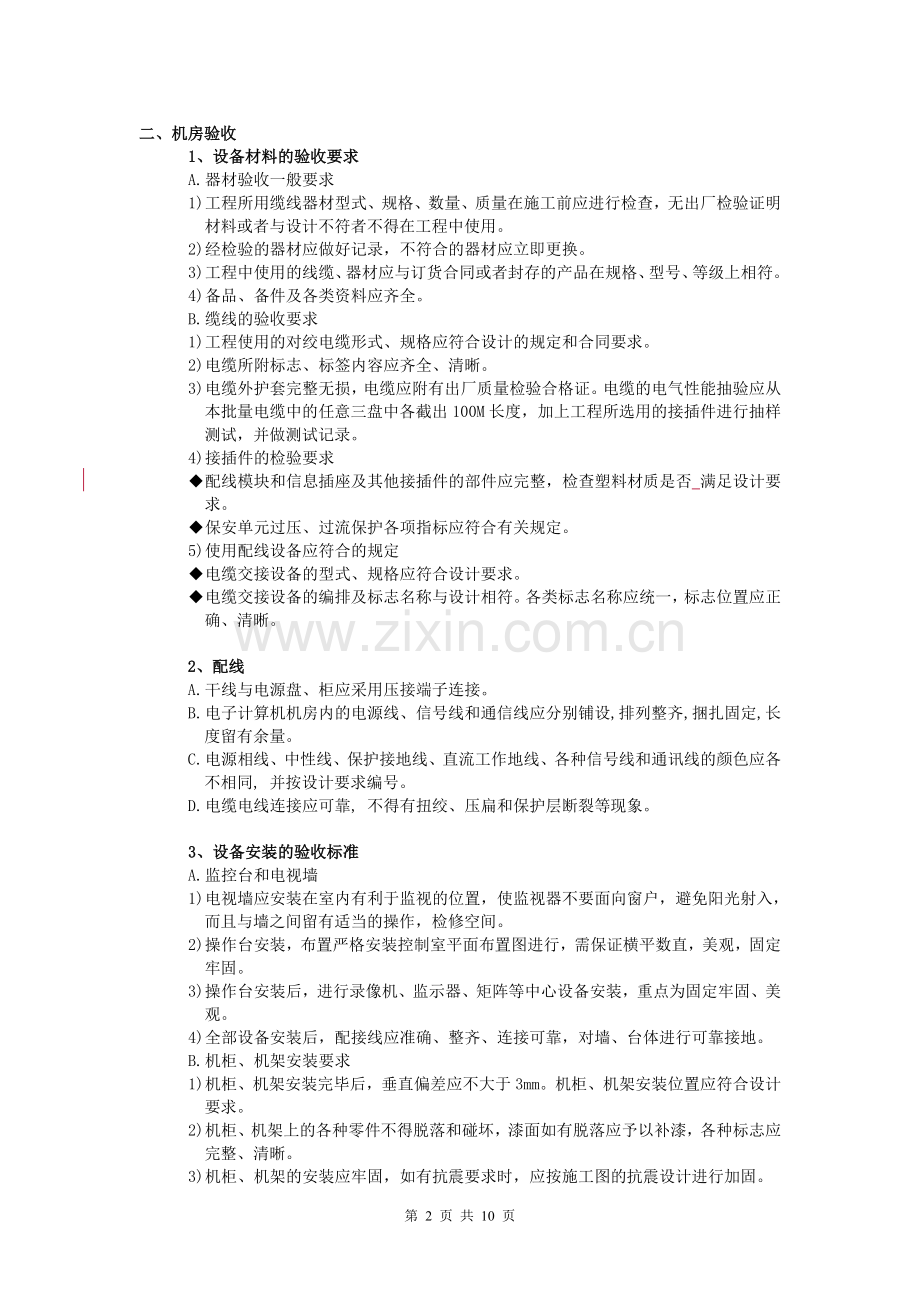

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】一、文档验收文档主要包括：验收申请书、完工报告、项目总结、隐蔽工程随工验收单、工程竣工图、点位路由图、线槽管道布线图、系统操作说明书、设备器材一览表、试运行记录、设备报验资料等工程所有施工文档；上述文档由分集成商在验收前提供。二、机房验收1、设备材料的验收要求A. 器材验收一般要求1) 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或者与设计不符者不得在工程中使用。2) 经检验的器材应做好记录，不符合的器材应立即更换。3) 工程中使用的线缆、器材应与订货合同或者封存的产品在规格、型号、等级上相符。4) 备品、备件及各类资料应齐全。B. 缆线的验收要求1) 工程使用的对绞电缆形式、规格应符合设计的规定和合同要求。2) 电缆所附标志、标签内容应齐全、清晰。3) 电缆外护套完整无损，电缆应附有出厂质量检验合格证。电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100M长度，加上工程所选用的接插件进行抽样测试，并做测试记录。4) 接插件的检验要求u 配线模块和信息插座及其他接插件的部件应完整，检查塑料材质是否 满足设计要求。u 保安单元过压、过流保护各项指标应符合有关规定。5) 使用配线设备应符合的规定u 电缆交接设备的型式、规格应符合设计要求。u 电缆交接设备的编排及标志名称与设计相符。各类标志名称应统一，标志位置应正确、清晰。2、配线A. 干线与电源盘、柜应采用压接端子连接。B. 电子计算机机房内的电源线、信号线和通信线应分别铺设,排列整齐, 捆扎固定, 长度留有余量。C. 电源相线、中性线、保护接地线、直流工作地线、各种信号线和通讯线的颜色应各不相同, 并按设计要求编号。D. 电缆电线连接应可靠, 不得有扭绞、压扁和保护层断裂等现象。3、设备安装的验收标准A. 监控台和电视墙1) 电视墙应安装在室内有利于监视的位置，使监视器不要面向窗户，避免阳光射入，而且与墙之间留有适当的操作，检修空间。2) 操作台安装，布置严格安装控制室平面布置图进行，需保证横平数直，美观，固定牢固。3) 操作台安装后，进行录像机、监示器、矩阵等中心设备安装，重点为固定牢固、美观。4) 全部设备安装后，配接线应准确、整齐、连接可靠，对墙、台体进行可靠接地。B. 机柜、机架安装要求1) 机柜、机架安装完毕后，垂直偏差应不大于3mm。机柜、机架安装位置应符合设计要求。2) 机柜、机架上的各种零件不得脱落和碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。3) 机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。C. 各类配线部件安装要求1) 各部件应完整，安装就位，标志齐全。2) 安装螺丝必须拧紧，面板应保持在一个平面上。D. 模块式通用插座安装要求1) 安装在防静电地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式，接线盒盖面应与地面平齐。2) 固定螺丝须拧紧，不应产生松动现象。3) 各种插座面板应有标识，以颜色、图形、文字表示所接终端设备类型。E. 电缆桥架及线槽的安装要求1) 桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm。2) 桥架及线槽水平度每米偏差不应超过2mm。3) 垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。4) 线槽截断处及两线槽接接处应平滑，无毛刺。 5) 金属桥架及线槽节与节间接触良好，安装牢固。F. 线缆编号标识要求室内视频线缆，分四部分：1. 由光端机输出至视频分配器2. 由视分器至矩阵机箱的视频线缆3. 由视分器至硬盘录像机的视频线缆4. 由矩阵输出的视频线缆系统图像质量的主观评价图像质量的主观评价可采用五级损伤制评定，在按照100Hz等建设标准上，并符合下表的规定：图像质量损伤的主观评价评分分级图像上不易察觉有损伤或干扰存在5图像上稍有可察觉的损伤或干扰，但并不令人讨厌4图像上有明显损伤或干扰，令人感到讨厌3图像上损伤或干扰较严重，令人相当讨厌2图像上损伤或干扰较严重，不能观看1图像质量的主观评价项目应按下表的规定：项目损伤的主观评价现象随机信噪比噪波，即“雪花干扰”单频干扰图像中纵、斜、人字形或波浪状的条纹，即“网纹”电源干扰图像中上下移动的黑白间置的水平横条，即“黑白滚道”脉冲干扰图像中不规则的闪烁，黑白麻点或“跳动”系统质量的主观评价方法和要求主观评价应在摄像机标准照度下进行；主观评价应采用符合国家标准的监视器。彩色电视监视器的水平清晰度应高于270线；观看距离应为荧光屏面高度的4-6倍，光线柔和。系统图像质量的客观评价系统的质量客观测试应在摄像机标准照度下进行，测试所用的仪器应有计量合格证书；系统清晰度、灰度可用综合测试卡进行抽测，抽查数不宜小于10%，其指标应符合以下规定；在摄像机的标准照度下，图像质量和系统技术指标应满足下列要求：图像质量按五级损伤制评定，图像质量不应低于4分；相对应4分图像质量的信噪比应符合下表的规定：指标项目黑白电视系统彩色电视系统随机信噪比3736单频干扰4037电源干扰4037脉冲干扰3731图像水平清晰度黑白电视系统不应低于420线，彩色电视系统不应低于380线。图像画面的灰度不应低于8线。系统的各路视频信号，在监视器输入端的电平应为1Vp-p。系统各部分信噪比指标分配应符合下表的规定：（单位为dB）项目摄像部分传输部分显示部分连续随机信噪比465045系统在低照度使用时，在监视画面应达到可用图像，其系统信噪比不低于25dB。当对主观评价的分级有争议时，可用仪器对系统的随机信噪比及各种信号的干扰进行测试，其指标应符合上表的规定。对系统的各项功能进行测试，其功能指标应符合设计要求。功能检测表的格式应符合下表：项目设计要求设备序号1234567云台水平转动云台垂直转动自动光圈调整调焦功能变倍功能切换功能录像功能报警功能防护套功能其它绪论分中心机房建设工程检验表验收项目验收内容方法检查结果1环境要求(1)土建施工情况：地面、墙面、门、电源插座及接地装置(2)土建工艺：机房面积、预留孔洞(3)施工电源(4)原建筑物是否有防雷措施(5)地板铺设注：验收方法基本分为以下3种，特殊部分可另行描述1. 现场观察2. 现场通电检查3. 核对资料检查2系统设备拓扑结构符合性系统设备布局与配置同正式设计施工方案的符合度3设备材料检验(1)外观检查(2)型式、规格、数量(3)核对材料进场报验单(4)核对设备开箱检验单4安全、防火要求(1)消防器材(2)危险物的堆放5电视墙、设备机柜、机架(1)规格、外观(2)安装垂直、水平度(3)油漆不得脱落，标志完整齐全(4)各种螺丝必须紧固(5)抗震加固措施(6)接地措施（7）监视器加电工作是否正常6配线部件及模块式通用插座(1)安装位置正确(2)安装符合工艺要求(3)标志齐全(4)安装符合工艺要求(5)屏蔽层可靠连接7电缆桥架及线槽布放(1)安装位置正确(2)安装符合工艺要求(3)符合布放缆线工艺要求(4)接地8缆线暗敷(包括暗管、线槽、地板等方式)(1)缆线规格、路由、位置(2)符合布放线缆工艺要求(3)接地(4)地板安装符合工艺要求9矩阵的安装调试(1)安装符合工艺要求(2)矩阵调试是否正确(3)现场操作检验10.光端机的安装调试(1)安装位置正确(2)安装符合工艺要求(3)标志齐全11.硬盘录像机的安装调试(1)安装位置正确(2)安装符合工艺要求(3)现场调阅录像资料，抽查夜间录像资料(4)检查录像时间12监视图像检查（1）图像主观评价不低于级（2）记录图像的回放质量至少能辨别人的面部特征13.操作与控制的功能检查（1）图像切换，云台转动是否平稳（2）镜头的光圈，变焦等功能是否正常，避免逆光效果14调看全区数字化图像的检查分控中心经区指挥中心授权后，是否可以以数字化的方式调看全区任意一路图像15模块式通用插座是否符合工艺要求16配线部件是否符合工艺要求17各类跳线是否符合工艺要求18室内线材编码是否符合编码要求19防雷接地是否符合工艺要求需出具北京市气象局防雷检测报告20.系统供电是否符合技术要求21UPS电源是否符合设计要求三、外场施工2、设备材料的验收要求1、器材验收一般要求1) 工程所用缆线器材型号、规格、数量、质量，应与订货合同相符并有出厂检验证明。2) 备品、备件及各类资料应齐全。2、缆线的验收要求1) 工程使用的光缆型号、规格应符合设计的规定和合同要求。2) 光缆所附标志、标签内容应齐全、清晰。3) 光纤验收指标使用符合ITU-T G.652建议的着色单模光纤。模场直径：（9-10）um0.5um(凹陷型)包层直径：125um2.0um模场不圆度：6%包层不圆度：1%拉力检验：成缆前的一次涂敷光缆必须全部经过拉力检验，检验拉力大于等于6N，加力时间大于等于1s。4) 光缆验收指标缆芯结构松套层绞式结构或中心束管式结构，金属加强构件松套管及缆心内部填充油膏；护层铝双面涂塑粘接护层聚乙烯外护套，标称厚度2.0mm-2.5mm，最小厚度不小于标称值的85%；机械性能由承包人提供包括抗张强度、抗侧压强度、冲击、反复弯曲、扭转、卷绕、钩挂、弯折、震动、摩擦。标注：必须标示出“多维社管网”的标牌。5) 光纤衰耗验收指标符合相关指标要求。6) 光缆外护套完整无损，光缆应附有出厂质量检验合格证。如用户要求，还应附有本批量光缆的技术指标。7) 检查光缆合格证及检验测试数据，在必要时可测试光纤衰减和光纤长度，测试要求如下：衰减测试；应采用光纤测试仪进行测试。测试结果如超出标准或出厂测试数值相差太大，应用光功率计测试，并加以比较，判定是测试误差还是光纤本身衰减过大。8) 光纤接插线软线(光纤跳线)检验应符合下列规定：光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。每根光纤接插线软线中光纤的类型应有明显的标记，选用应符合设计要求。9) 使用配线设备应符合的规定光缆交接设备的型式、规格应符合设计要求。光缆交接设备的编排及标志名称与设计相符。各类标志名称应统一，标志位置应正确、清晰。对光缆传输性能及接插件的具体技术指标和要求，应符合设计要求。3、光缆敷设部分的验收要求1、 型材、管材与铁件的验收要求1) 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。2) 管材采用钢管、硬质聚氯乙稀管时，管身应光滑无划痕，管孔无变形，孔径、壁厚应符合设计要求。3) 管道采用水泥管块，应按通信管线工程施工及验收中相关规定进行检验。4) 各种管件的材质、规格均符合质量标准，不得歪斜、扭曲、飞刺、断裂或者破损5) 铁件的表面处理和镀层应均匀、完整，表面光滑，无脱落、气泡等缺陷。4、电源、设备线缆验收标准1、 线缆、设备等各种标签应完整、清晰，检查连接线缆路由，走线是否整齐，各设备连接线缆是否绑扎整齐；2、 不同连接线缆进行明显标识，各摄像头对应的视频线、控制线应明确标识(或在提交用户资料内注明)；3、 视频接头处用焊锡将BNC接头与视频线连接，保证无虚焊。安装螺丝必须拧紧；4、 摄像头电源的防水和绝缘需可靠；5、 电源、线缆等接地需符合防雷标准，设备安装需在35m/s的风速下正常工作。6、 敷设的电源线缆应符合相关要求。5、各类箱体安装1、 图像监控系统存在大量的箱体，包括电源箱，光端机箱等，各类箱体的安装应符合下列规定： 1) 垂直度允许偏差为3mm，箱的高度可根据现场立杆高度或在利用的灯杆定位，垂直高度允许偏差为4mm。水平方向倾斜度允许偏差为3mm。2) 箱的安装应选在光线充足，通风良好，操作维护方便的地方。3) 箱安装在有振动影响的地方时，应采取减振措施，室外安装箱的防水、防潮、防尘。4) 箱体间各构件应连接紧密牢固，安装用的紧固应有防锈层。6、摄像机安装要求1、 检查云台的水平、垂直转动角度，并根据设计要求定准云台转动的起点方向。2、 检查摄像机在防护罩内紧固情况。3、 检查摄像机防护罩的雨刷动作情况。4、 检查摄像机座与支架或云台的安装尺寸。5、 摄像机装置的安装应牢靠、稳固。6、 从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，并不能用插头承受电缆的自重。7、 检查摄像机检查各项功能，观察监视区域的覆盖范围和图像质量，是否符合要求。8、 高速球摄像机安装应牢靠，稳固。9、 其他摄像机机座与支架或云台的安装尺寸应符合要求。10、 所有摄像机的电缆和电源线均应固定，并且不得使插头承受电缆的自重。11、 对于高速球摄像机应保证摄像机的引出电缆留出1M以上的余量，防止线缆影响摄像机预留位置工作。12、 摄像机镜头应避免强光直射，逆光安装，若必须进行逆光安装的地方，应选择将监视区的光对比度控制在最低限度范围内。13、 摄像机命名规则。设计为8个中文汉字，最多为10个。叠加位置位于屏幕右下角，字体为宋体。基本信息包括：街道信息（2-3个汉字），地名信息，安装位置。7、外场施工检验内容验收项目验收内容方法检查结果1摄像机安装检查(1)摄像机安装位置是否合理有效1. 现场抽查观察2. 目测3. 核实图纸资料(2)安装质量（工艺）是否牢固、美观、可靠(3) 视频电缆是否一线到位，接插件可靠，电源线与信号线、控制线分开，走向顺直，无扭绞(4)通电工作是否正常(5)摄像机取电是否符合要求2.设备箱安装检查（1）安装工艺是否符合要求（2）光端机通电工作是否正常（3）设备箱是否有工程标识3设备材料检验(1)外观检查(2)型式、规格、数量(3)核对材料进场报验单(4)核对设备开箱检验单4架空缆线(1)吊线规格、架设位置、装设格式(2)吊线垂度(3)缆线规格(4)卡、挂间隔(5)缆线的引入符合工艺要求5管道缆线(1)使用管孔孔位(2)缆线规格(3)缆线走向(4)缆线的防护设施的设置质量6.立杆检查(1)安装位置正确(2)安装符合工艺要求(3)立杆基础制作是否符合工艺要求7.恢复路面情况1.与原来路面高度一致，无凸起、无下陷，表面平整无障碍。2.符合原来路面厚度、混凝土标号要求，质量达到原来路面质量或以上8施工场地周边环境施工场地周边应整洁，无施工余泥遗留，竣工后周边环境无影响。9.光缆熔接光缆熔接测试指标是否正常10.稳定性在设备不断电及网络正常的情况下，设备能全天候正常工作验收小组验收人：日期：监理单位验收人：日期：建设单位验收人：日期：承建单位验收人：日期：第 10 页 共 10 页
