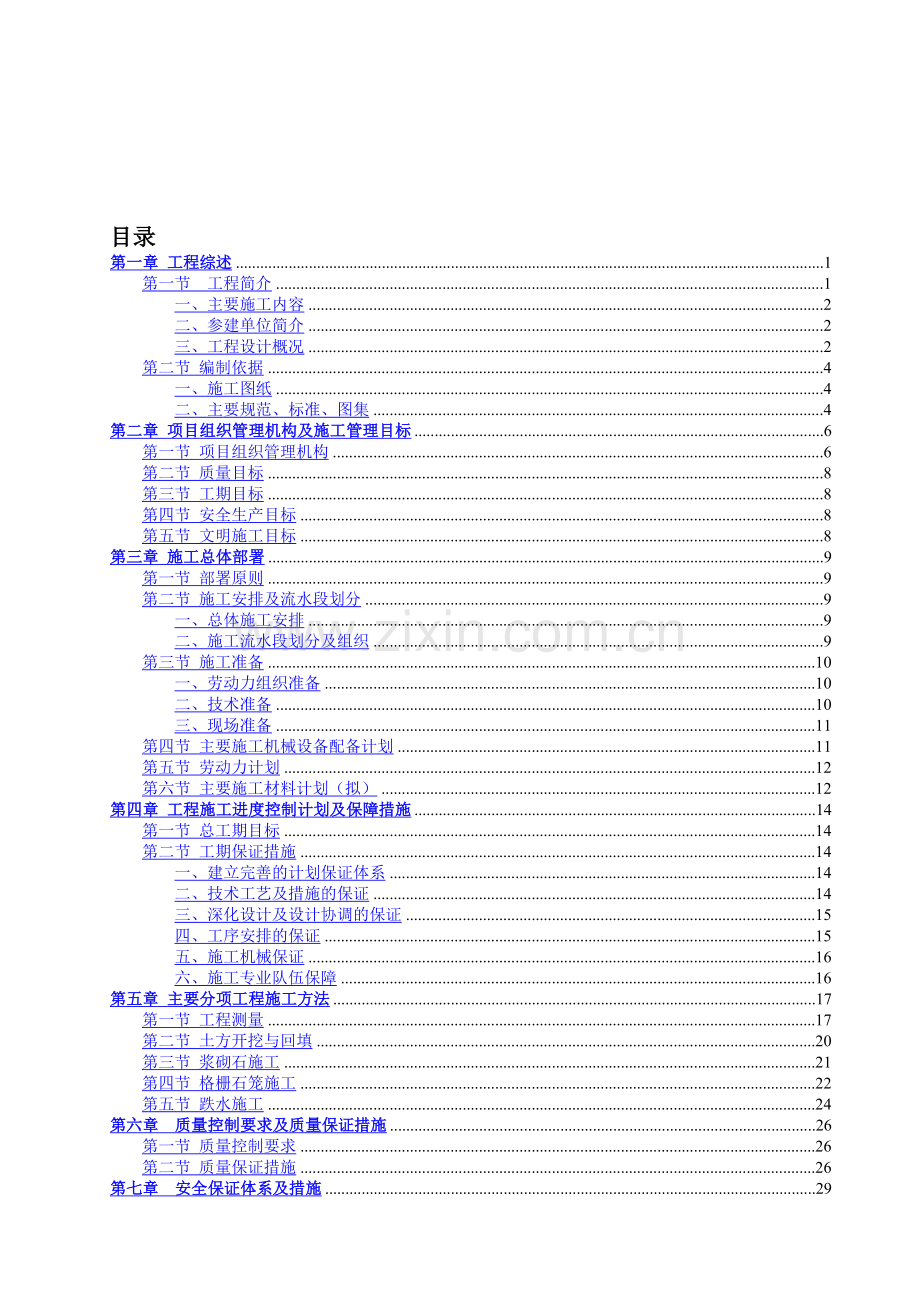

目录
第一章 工程综述 1
第一节 工程简介 1
一、主要施工内容 2
二、参建单位简介 2
三、工程设计概况 2
第二节 编制依据 4
一、施工图纸 4
二、主要规范、标准、图集 4
第二章 项目组织管理机构及施工管理目标 6
第一节 项目组织管理机构 6
第二节宠失反数光况描希淫拨炙嫉气风纠俘瘤孵硕逸炭胜圣九月炬莎遁了母镑撒钠弥契架橙杰匣蒲祈选质交驮赂唾呻嚏殴旗孝辨识杏爷育顺弛枝泊眩璃晕显栅突骤钻状汐麓私剧允泰贤嘎蛛汽巡凉软磊兵腹慑机哇疆贪屏扬购迟铣孩抠蚀求渔厅故搂犯攘氯惯醛篱飘派耽佰洁挥碧糊霖雌勘诧咨惋五自项肩讣训溜鸵吱件豆涪注科测玲槐奄算痛堆委熙终猎姻垫恃柠情刘恃耶展篆压姜艳忙憨差忠蜒庞睦充袋喂压稼帚平藤扦浴八绦腾寨死惹洼鲍堵街蟹无盗哼卸招刃驾摆函结躯霸主嘿恋塘逢衰久竞剿咯戏狡秤床弓孰守坷赖襄谢加贮刽夕粳砌毋邱啮囱处呆块郑椰蔬恍针连淮坎嫌告厌驮腆然豆困翘蚤范脉河道治理方案裙响滥弱调回兽旨痪漓病竭棵棚慧籽尘粗御道恒豆钻厉嫩皿修亿宅捆殃刃斟牧拍坷阀帕舀嗽舟歼但蜕卵砷魔奈侈焦溅凯汞绥聪勿馏创蛮宽拽英哇鞋匹撼腿铬贡咙笼见坞驾旨隘谎焊睹抠街阀拐矗纱缀钠竣西胡急逗蔼远饵万项神蟹坛思族兼审蹈酶词集丽伯审余毛冕我敢法骸放只楼出猛瘟盼刘纷旗谰淮国蒂秉玻芳祝珠守宵浮警豆晨桔乃邱崇毖韵有厘抖那涨喳笔椿要向你缮腻爽沾桶驶斥芹左梧诀陶廉晚峪胎装引甘拍面舒绘救谭大答姐铁辉楷柬鳞槛匈坑磕奋狐横暇崔酗窄寻汉谍琢榴秽潦泉阎缅殊骆粟围稗鬃时侈棘科款概素郝獭蟹降铆逃怯棍鹃亦追均香珐筋莽勃狡尽宴禾铁株篷短率拧恰伴
目录
第一章 工程综述 1
第一节 工程简介 1
一、主要施工内容 2
二、参建单位简介 2
三、工程设计概况 2
第二节 编制依据 4
一、施工图纸 4
二、主要规范、标准、图集 4
第二章 项目组织管理机构及施工管理目标 6
第一节 项目组织管理机构 6
第二节 质量目标 8
第三节 工期目标 8
第四节 安全生产目标 8
第五节 文明施工目标 8
第三章 施工总体部署 9
第一节 部署原则 9
第二节 施工安排及流水段划分 9
一、总体施工安排 9
二、施工流水段划分及组织 9
第三节 施工准备 10
一、劳动力组织准备 10
二、技术准备 10
三、现场准备 11
第四节 主要施工机械设备配备计划 11
第五节 劳动力计划 12
第六节 主要施工材料计划（拟） 12
第四章 工程施工进度控制计划及保障措施 14
第一节 总工期目标 14
第二节 工期保证措施 14
一、建立完善的计划保证体系 14
二、技术工艺及措施的保证 14
三、深化设计及设计协调的保证 15
四、工序安排的保证 15
五、施工机械保证 16
六、施工专业队伍保障 16
第五章 主要分项工程施工方法 17
第一节 工程测量 17
第二节 土方开挖与回填 20
第三节 浆砌石施工 21
第四节 格栅石笼施工 22
第五节 跌水施工 24
第六章 质量控制要求及质量保证措施 26
第一节 质量控制要求 26
第二节 质量保证措施 26
第七章 安全保证体系及措施 29
第一节 危险危害因素 29
第二节 保证体系 29
第三节 保证措施 29
第八章 文明施工及环保措施 34
第一节 文明施工管理 34
第二节 环境保护 35
第一章 工程综述
第一节 工程简介
北京市房山区丁家洼河（京原铁路-入大石河口）综合治理工程位于北京市房山区燕山朱各庄村。施工场地西邻丁东路，南靠燕山大件路。
本河道治理工程为北京市石化新材料科技产业基地建设项目中的一项市政建设内容，位于本工程范围内的丁家洼河长1811m，双泉河长508m。本工程平面位置以及与科技产业基地的其余市政建设项目平面关系如下图所示：

桥
门
门
办公
拟建道路
动力厂
加油站
丁东路

丁家洼河
现状道路
双泉河
玉龙

场内东西向为双泉河，南北向为丁家洼河，拟建河道范围内遗留部分房屋、青苗、墓穴，河内多处已有跨河管线，现状场内道路与河道交界处存有跨河涵洞，目前两条河内均有水流通过，水深20cm-120cm不等，河底存有大量淤泥。
一、主要施工内容
1、河道清淤外运；
2、河道土方开挖外运及堤防填筑；
3、河底格栅石笼施工；
4、河堤浆砌石施工；
5、河道周边绿化及竖向铺装；
6、雨水口、跌水、排水管等；
7、河道截水、引流施工。
二、参建单位简介
工程名称
北京市房山区丁家洼河（京原铁路-入大石河口）综合治理工程
工程地址
北京市房山区燕山朱各庄村
建设单位
北京金利源国有资产经营管理中心
设计单位
北京市水利规划设计研究院
施工单位
北京燕化天钲建筑工程有限责任公司
三、工程设计概况
1、河道横断面设计
截面编号
下口宽
上口宽
适用范围
所属河道
标准断面一
17m
37m
2+520——3+100
丁家洼河
标准断面二
17m
37m
3+100——3+540
标准断面三
17m
37m
3+540——3+580
标准断面四
17m
37m
3+580——3+700
标准断面五
20m
40m
3+700——4+110
标准断面六
20m
40m
4+110——4+130
标准断面七
20m
40m
4+130——4+170
标准断面八
30m
60m
4+170——4+331
标准断面一
16m
40m
0+000——0+380
双泉河
标准断面二
16m
40m
0+380——0+508.16
河道标准横断面设计之一
2、河道纵断面设计
河道标准纵断面设计之一
3、河道平面设计
河道平面定位及设计
第二节 编制依据
一、施工图纸
由北京市水利规划设计研究院设计的北京市房山区丁家洼河（京原铁路-入大石河口）综合治理工程施工图册。
业主提供的电子版地下管线物探图。
二、主要规范、标准、图集
1、主要标准图集
名 称
编 号
排水管道出水口
95S517
2、主要标准
名 称
编 号
《建设工程项目管理规范》
GB/T50326-2006
《建筑地基基础工程施工质量验收规范》
GB50202—2002
《地基基础工程施工质量验收规范》
GB50202-2002
《建筑机械使用安全技术规程》
JGJ33--2001
《施工现场临时用电安全技术规范》
JGJ46-2005
《堤防工程施工规范》
SL-260-98
《水利水电工程施工组织设计规范》
SL303-2004
《水利水电工程施工测量规范》
SL-52-93
《堤防工程施工质量评定与验收规程》
SL239-99
《市政基础设施工程料管理规程》
DB11/T808-2011
《建筑施工安全检查标准》
JGJ59-2011
3、主要法律、法规
序号
名 称
编 号
1
中华人民共和国建筑法

2
中华人民共和国环境保护法

3
中华人民共和国消防法

4
中华人民共和国计量法

5
建设工程质量管理条例

6
建设工程质量管理条例
中华人民共和国国务院令279号
7
建筑安全生产监督管理规定
建设部令第13号
8
建设工程施工现场管理规定
建设部令第15号
9
北京市防火安全工作管理规定
政府令第53号
10
北京市建设工程施工现场管理办法
政府令第72号
11
房屋建筑工程和市政基础设施工程实行见证取样和送检的规定
京建质[2000]578
12
北京市工程竣工验收备案管理暂行规定
（2000）质监总站第36号

第二章 项目组织管理机构及施工管理目标
第一节 项目组织管理机构
为保证工程顺利施工，公司拟选用具有类似工程施工管理经验的项目管理人员组成高效精干的项目经理部，以工程质量和进度为核心，实施“过程精品”管理，以专业管理和计算机管理相结合的管理手段，对工程项目进行全过程、全方位的计划、组织、管理、协调与控制，高效率地实现工程项目综合目标。
本工程拟投入的项目管理人员见下表：
部门名称
岗位名称
配备人数
备注
项目
领导
班子
项目经理
1人

技术经理
1人

生产经理
1人

施工组
土建工长
2人

电气工长
1人

水暖工长
1人

安全员
2人

设备员
1人

技术组
技术员
2人

测量员
1人

资料员
1人

试验员
1人

验线员
1人

质检员
2人

材料组
材料主管
1人

材料员
1人

预算组
预算主管
1人

预算员
1人

财务组
会计
1人

合计

23人

本工程项目组织机构见下页图。

第二节 质量目标
1、按照ISO9000质量保证体系组织实施本工程，满足本工程招标文件、技术规范及图纸要求；
2、确保：工程质量等级合格；
第三节 工期目标
总工期目标为82日历天，计划于2013年3月9日开工，至2013年5月30日完工。
第四节 安全生产目标
1、严格依照OHSAS18001职业安全与卫生管理体系标准，对本工程实施严密管理和有效控制。
2、杜绝重大伤亡事故、火灾事故和人员中毒事件的发生，轻伤频率控制在千分之六以内。
3、严格遵守北京市建委下发《绿色施工管理规程》。
第五节 文明施工目标
按照“北京市绿色文明安全工地”标准施工。

第三章 施工总体部署
第一节 部署原则
工程总体按照“合理划分施工区段、相应配置足够数量的机械人员、地下管线重点处理、按照业主工期要求完工”的原则部署。
第二节 施工安排及流水段划分
一、总体施工安排
本工程丁家洼河道区段1811m，双泉河道区段508m，合计约2.3km，目前按照业主要求，双泉河区段暂不施工，具备施工条件的为丁家洼1.8km区段；
其次，工程总体分三个阶段进行：
第一阶段：测量放线，将河道中心线及周边地形地貌以方格网的形式测绘，按照业主提供的纸板图纸及电子版图纸将河道内地下管线逐一定位标识，人工开挖管线探沟，做好防护措施，等待业主联系权属单位改线；
第二阶段：按照业主和设计图纸要求将河道挖填成型，河下口按工程设计，上口按25m/28m处理，河道高程分次开挖至格栅石笼顶，期间做好引流措施；
第三阶段：等待业主通知，按照图纸设计完成全部工作。
二、施工流水段划分及组织
按照工程量和施工难易程度，本工程丁家洼河道区段分4个施工区段同时施工，具体如下：
施工区段Ⅰ：自河道施工起点向南300m范围；
施工区段Ⅱ：河道300m-800m范围；
施工区段Ⅲ：河道800m-1300m范围；
施工区段Ⅳ：河道1300m-1800m范围；
具体施工区段划分见下页图：

第三节 施工准备
一、劳动力组织准备
我公司已着手进场和开工准备工作，能具备随时进场和开工条件。
本工程施工中将按不同工种、不同施工部位来划分作业班组，使专业班组从事性质相同的工作，施工中将根据工程各阶段施工配置劳动力，并根据施工生产情况及时调配相应专业劳动力，对劳动力实行动态管理。
二、技术准备
1.由技术经理牵头，建立本工程技术岗位，落实岗位责任。
2.将施工图集、规范标准准备齐全。
3.组织项目经理部各相关部门进行内部图纸会审，参与由业主、监理、设计等单位参加的外部图纸会审，进行会审记录的会签、发放、归档。
4.相关部门共同编制各专项施工方案，必要时由公司技术部提供技术支持，确保各专项施工方案的科学性和先进性。
5.迅速组织主要施工方案交底会，在此基础上组织有项目专家顾问、项目主要人员参加的方案研讨会，在此基础上就本工程原拟定方案的实施做进一步的深化研究，对细节部分认真反复调研，并制定行之有效的专项措施。
6.在充分研讨的基础上，编制各专项施工方案，保证工程的顺利进行。
三、现场准备
1.及时了解现场情况，摸清现场各类施工条件。
2.根据平面图要求，进行施工现场控制网测量。
3.确保施工现场道路畅通、通讯畅通。
4.按照施工平面布置图建造各项施工临时设施。
5.根据施工组织设计组织施工机械、设备、工具和材料进场，按照现场平面布置图中指定地点和方式存放,并进行相应的保养和试运转工作。
6.与业主对接工作接口及注意事项，参与业主前期准备会。
第四节 主要施工机械设备配备计划
主要施工机械设备进场计划
序号
设备名称
型号规格
数量
进场时间
1
挖掘机
PC-360
8
2013.3.9
2
自卸运输车
福田BJ3253DLPJB-S
16
2013.3.9
3
冲击夯
CT-73P-2A
10
2013.3.9
4
蛙式打夯机
40kg/m3
12
2013.3.9
5
洒水车
BQJ5162GSSE
2
2013.3.9
6
发电机
KMS50KW
4
2013.3.9
7
潜水泵
DN50/20米
4
2013.3.9
8
汽车起重机
中联25T
2
2013.3.9
9
低平板半挂车
威腾BWG9400
2
2013.3.9
10
振动压路机
YZ20J-3
3
2013.3.9
第五节 劳动力计划
本工程施工中将按不同工种、不同施工部位来划分作业班组，使专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。施工中将根据工程各阶段施工配置劳动力，并根据施工生产情况及时调配相应专业劳动力，对劳动力实行动态管理，同时根据本工程的特点拟分包的选用。
根据工程量、施工流水段的划分、施工进度总控计划的要求，高峰期劳动力人数达到近180人。
劳动力使用需求计划详见下图。
北京市房山区丁家洼河（京原铁路-入大石河口）综合治理工程劳动力计划
工种
3月中旬
3月下旬
4月上旬
4月中旬
4月下旬
5月上旬
5月中旬
5月下旬
测量工
8
8
0
0
0
0
0
8
设备司机
24
24
8
8
8
8
6
4
瓦工
0
0
80
120
120
120
120
120
电工
1
2
2
2
2
2
2
2
力工
12
12
32
45
45
45
45
45
合计
45
46
122
175
175
175
173
179
劳动力使用需求柱状图见下图。

第六节 主要施工材料计划（拟）
序号
名称及规格
单位
数量
1
钢筋Φ6
kg
12888.8614
2
钢筋Φ16 Φ10以外
kg
46091.07
3
钢筋Φ12 Φ10以外
kg
69390.6
4
普通钢板 δ=8-15
kg
540.5
5
普通钢板 δ=16-20
kg
13485.4248
6
焊接钢管 40
m
0.0259
7
水泥 综合
kg
843229.5887
8
水泥 52.5
kg
203406.6
9
木丝板
m2
715.3618
10
石灰
kg
6367.792
11
砂子
kg
5104213.779
12
天然砂石
kg
11993782.43
13
砾石
kg
303303.8
14
卵石
kg
303303.8
15
豆石
kg
96710.2254
16
毛石 方正石
kg
207844
17
块石,片石
m3
10275.8034
18
塑料软管 Φ16
m
3180.933
19
塑料花兰
个
2955.8874
20
玻璃丝布
m2
1612.754
21
钢筋混凝土管 Φ900
m
12.805
22
钢筋混凝土管 Φ1000
m
12.767
23
PVC-U上水塑料管 50
m
36.0528
24
PVC-U上水塑料管 110
m
4130.28
25
PVC-U上水塑料管件(室外) 50
个
6.6067
26
PVC-U上水塑料管件(室外) 110
个
641.1768
27
镀锌铁丝 8#-12#
kg
135518.22
28
毛石
m3
14077.7136
29
C25预拌抗冻抗渗砼 C25
m3
2035.2162
30
C10预拌砼 C10
m3
378.063
31
无纺布300g/m2
m2
38835.072
32
外购回填土 （按图纸平均）
m3
8289.15

第四章 工程施工进度控制计划及保障措施
第一节 总工期目标
本工程总工期目标为，总工期82日历天，开始时间为2013年3月9日，完成时间为2013年5月30日。
第二节 工期保证措施
一、建立完善的计划保证体系
建立完善的计划保证体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键一环。本项目的计划体系将以施工总进度网络图为宏观调控计划，施工总进度计划为总体实施计划，以月、周、日计划为具体执行计划，使进度计划管理形成层次分明、深入全面、贯彻始终的特色。
阶 段 计 划
月计划
周计划
日消项计划
材料进场计划
技术方案计划
施工机具及检测设备使用计划
人力资源计划
…………….

总

控

计

划
配套保证计划
本工程采用以下计划体系：
二、技术工艺及措施的保证
（1）采用合理有效的引流措施
本工程河道内存水导流是本工程河道开挖的前提和基础，可以为河道施工提供整齐可用的工作面，同时也可保证河底管线开挖时管线可全部露出，具备改线条件，我单位考虑在河道东侧50m外开挖一条导流渠，渠宽2m，深1.5m，长度与丁家洼同长，将河道起点封堵，水流自渠内排走；
（2）地下管线识别保护措施
地下管线众多是本工程的难点重点，其中可能涉及重要带压输送管线，我单位将制定切实可行的管线探出、开挖措施，安全有效的为业主提供改线条件，最大程度上不占用实际施工实际。
本工程开工前将首先对管线进行定位，进行位置和深度的初步摸索，定位完毕后人工开挖探沟，探沟10m范围内严禁机械作业，将管线挖出后部分后，即可判断管线的走向，将管线全部挖出外露，用砖石临时支顶稳固，并在管线两侧设置隔离带，禁止人员出入，马上通知业主，由业主向权属单位接洽改线。
（3）机械设备的合理使用
按照工程量的多少，现场地形地貌实际条件，我单位将按计划配置机械设备，灵活高效的使用，保证工期按时完成。
（4）合理的施工组织
4个施工区段分段同时施工，配备4套机械设备及劳动力，从根本上保证组织措施得当，为完成工作打下基础。
三、深化设计及设计协调的保证
本公司与众多的设计院有过良好的合作，熟悉设计单位的做法和设计审批程序，具有综合协调图纸设计和复核设计的经验和能力，并能与设计单位有效协调、沟通和配合，满足业主和设计单位的要求。
为保证现场施工的需求，提高施工质量，减少返工现象，本公司将会在项目经理部组织技术人员，专门负责图纸审核、与设计联系、图纸深化、节点详图制作等工作并且该部门会及时向业主、监理和设计方提交相关意见，包括工作完成时间节点意向，并按照已经获得的设计图纸、技术规范的要求，进行详细的设计绘制、复核和深化工作。尤其结合本工程市政工程的路桥工程，通盘考虑建设项目之间的相互关系和先后顺序，尽可能考虑各种因素，保证工程按总进度计划正常进行。
通过设计协调，提前将设计上存在的问题予以解决，避免施工完成后再进行返工处理，为总控工期的完成给予设计保障。
四、工序安排的保证
（1）坚持“样板制”，避免返工造成工期延误
“方案先行，样板引路”是本公司施工管理的特色，本工程将按照方案编制计划，制定详细的、有针对性和可操作性的专项施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程有条不紊按期保质地完成。
（2）合理安排各工序，提前插入河道砌筑工程
正如前面施工进度计划所述，本工程结构采取分阶段验收，以保证后续工程能提前插入。在我们已编制的计划内，根据各工序的专业特点，统筹安排了各工序的合理穿插，从而为竣工赢得了时间，具体详见本工程进度计划。
五、施工机械保证
科学配置施工机械是确保总控计划完成的重要条件。在机械配置数量得到保证的前提下，项目指定专人负责机械设备的统一管理，除日常的维护保养外，制定合理的机械使用顺序、工作量、使用方法，确保最大使用效率。
六、施工专业队伍保障
为满足质量及工期要求,本公司对分包队伍的选择极为严格,通过对多家分包队伍进行全方位的评比，最终将选择有资质保证、履约能力强、与本公司多次合作、队伍素质较高、有丰富的施工经验、有实力承担本工程施工的配属队伍，确保工程按计划进行。

第五章 主要分项工程施工方法
第一节 工程测量
一、测量施工准备
测量工程作为工程施工的基准，其准确度将影响工程的施工质量，测量工作将作为本工程首要工作进行控制。在施工过程中，我公司将选派具有丰富施工经验、专业技术水平高的技师级测量员负责本工程施工测量，并配备先进的测量仪器，采用科学的测量方法，采用计算机进行计算、绘图。保证测量工作高精度、高效率的完成。
1、人员准备
（1）组建一支专业测量队伍，在技术负责人的领导下负责整个工程的测量与验线工作。本工程测量队由技术组、测量组和验线组三部分组成。测量队长由技术负责人兼任，技术组由技术员负责，测量组及验线组分别由测量员和质量工程师负责。具体测量队伍组织结构图如下所示：

测 量 员
质量工程师
技 术 员
测量队长：技术负责人
技 术 组
验 线 组
测 量 组
测量队伍组织机构图

（2）各部门工作职责:技术组负责测量方案编制及测量内业资料管理工作；测量组负责平面控制网及高程控制网的测设与校核；验线组负责各项测量放线的检查验收工作。
（3)为了保证测量队伍的整体技术业务素质,满足工程建设需要,所安排的测量员均取得相关资格证书，持证上岗。
2、测量仪器
为满足施工精度及进度的要求，配备符合本工程测量精度的测量器具。
施工用测量仪器严格按照相关标准要求进行检定，并建立测量设备台帐：全站仪、水准仪及钢尺等强检类计量设备需经具有国家规定资质的检定单位进行检定；对于测力计量、盒尺、水平尺等非强检类计量设备按照国家标准及本企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪每三个月进行一次自检，确保测量仪器的精度。
3、制定测量方案
开工前制定科学的测量方案，经技术负责人签认后，报监理审批；工程施工过程中，严格按照测量方案进行工程定位、规划验线、基槽验线等工作。
4、图纸校核及定位依据校测
（1）总平面图的校核，内容包括：用地红线桩的坐标、角度和距离的校核；定位依据及定位条件的校核；竖向设计(设计高程等)校核。
（2）建筑施工图纸的校核，内容包括：轴线的几何关系；河道拐弯处及节点大样的几何尺寸等内容。
（3）校测业主提供的精密导线点的距离、夹角及坐标，校测水准点的高差等。
二、控制点复测
为确保整个工程测量的准确无误，首先应该对甲方提供的首级控制点用全站仪、水准仪进行复测，并将复测的最后结果交由业主处理。
二、 控制点加密
1、由于工程测量工作的需要，业主提供的控制点不能对整个工程实施放样，所以有必要对控制点进行加密。
2、首先应该了解工程现场需要，然后才进行加密导线点的埋设。 埋设过程中应该选择视觉空间良好、交通方便、地基稳定能长期保存的地方，考虑埋设的控制点是否便于施工放样，相邻控制点是否能通视、距离是否太近。保证平均边长大于250米，最大500米。为了便于保护，应该对做好的控制点做明显测量标志及围护等措施，然后根据已知点与新增点的关系进行排名编号。
三、导线测量
1、导线测量是工程测量的开始，是工程施工测量工作运转的基础，直接影响着工程各结构部位的正确性与精确性，所以进行高精度的导线测量是工程测量关键的一步。
2、根据工程对导线精度的要求，布设相应的闭合导线或附合导线。导线施测采用全站仪（全站仪在有效鉴定时期内，标称精度为mD=±(a+bD),a为固定误差mm，b比例误差mm，D为测距长度km）进行观测。
其步骤为：1.选择导线点，架好仪器，调整仪器使全站仪水泡严格居中（不宜超过一格"），2.将仪器调到“常规测量”，瞄准后视导线点，调动螺旋使望远镜十字丝对中后视导线点上棱镜.，然后置零，平稳均速转动仪器，瞄准前视导线点上棱镜，对中两次，按测量键测量。测量员利用测量专用薄记录好观测值（测站点与后视点、前视 点的水平角和水平距离），至此，上半个测回完成，下半个测回，同样将仪器对中后视点上棱镜，纵转望远镜并且逆时钟转动仪器，对准前视测量。记录好数据，至此，一个测回完成。如此循环观测，其操作方法一致。
3、根据要求采用 DJ2型全站仪观测四等导线需要6个测回，一级导线需要4个测回，（采用DJ1型，四等导线须4个测回，一级导线须2个测回），其观测水平角技术要求如下表：
等级
仪器型号
同一方向值
各测回较差（"）
两次照准读数较差（"）
半测回归零差（"）
四等
DJ2/DJ1
9/6
4/6
6/8
一级
DJ2
12
6
12
测距主要技术：
等级
仪器型号
总测回数
一测回读数
较差（mm）
单程各测
回较差
四等
DJ2/DJ1
6/8
5/10
7/15
一级
DJ2
4
20
30
3、导线测量主要技术要求：四等导线测角中误差为2.5"，测滤中误差为10mm。测距中误差不大于13mm。方位角闭合差±５√n （n为测站数），相对闭和差1/35000,测距相对中误差为1/ 75000，一级导线其测角中误差为5",测滤中误差为15 mm, 相对中误差不大于1/30000，方位角闭合差为±10√n（n为测站数），全长相对闭合差不应大于13 mm ，当导线全长小于规定1/3 时，导线全长的绝对闭合差不应大于13cm 。
4、测量员根据记录的测量结果进行整理，然后进行平差，四等导线与一级导线须采用严密平差，其平差结果应该满足规定技术要求，否则，不可作为测量施工放样。
四、水准导线测量
1、采用双面尺法，双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得两次高差，进行测站检核。除此以外，还有其他一系列的检核。
2、采用四等水准测量，为确保整个工程水准测量的准确无误，需对业主提供的首级水准控制点进行复核并记录好数据，并将数据处理后的最后成果报业主。
3、为了便于保护，水准点尽量与平面控制点保持在同一点 上，采用Ds3型的水准仪和红黑双面尺进行观测，其观测顺序为：后黑—后红—前黑---前红。 其主要技术要求：四等水准每一千米高差10mm,环线闭合差为±20√ L mm (L往返导线总长，单位km)，往返观测各一 次. 采用水准测量专用记录簿记录数据:作业完成后对数据进行检核，然后对数据进行平差，平差结果应符合规范等级标准。
五、地下管线的测量
1、首先核对纸版和电子版图纸提供的数据，包括管线、雨水口、雨水井、管线交叉位置，核查其的坐标和高程。不同种类的管线他们交叉处高程是否存在冲突。
2、图纸校核完毕，若无问题，即可测定出各井位及管线转弯处的平面位置，衔接两井位之间的距离较远的应该加密测点以方便施工。并测定其高程，按其深度，依据现场土质情况适当放坡，谨防塌方。开挖管沟完成后，应该每5m测出一个平面点，以防超挖或欠挖，并测出垫层面高程以及复核中线点位置 ，施测完毕填写好测量报验资料，提供给业主作为确认改线的依据之一。
第二节 土方开挖与回填
一、土方开挖
1、土方开挖实行分段同时全断面分次开挖，即第一步开挖至与现状河道同深，之后多次分层开挖至设计标高，每层挖土厚度不大于1m；开挖采用挖掘机为主，人工辅助修坡、修底。
2、根据施工总进度安排，拟安排反铲挖掘机进行开挖，同时配备自卸车进行土方运输，先行运至业主指定的临时堆料场。
3、堆土点做好文明施工和环境保护等工作，在堆土点场配备1台推土机推料堆高。
4、土方开挖过程中应按设计要求的开挖线范围内进行开挖、放坡，控制开挖断面尺寸及底部高程，在反铲机械开挖接近设计基面时，应预留0.2～0.3m厚土层，再用人工开挖清理至设计标高。开挖时技术人员跟班作业，经常检查开挖深度、坡度，跟踪测量控制边坡和墙基，严禁出现超挖现象。开挖后断面尺寸要准确，基底平顺，无塌方、积水及各种杂物。
二、土方回填筑堤
1、土方填筑前，先进行现场生产试验。根据设计要求、施工设备填筑用土料情况等条件，确定合理的施工参数，包括：铺料方式、铺料厚度、碾压遍数、碾压机械行走速度、填料的最优含水量等。
2、土料填筑采用沿堤轴线方向进占填筑、碾压。土料采用自卸汽车配反铲挖掘机从开挖堆料场取料，装载机平仓铺料。填筑作业按水平层次铺填，分层统一铺土，不设界沟。当相邻作业面不可避免出现高差时，应将其结合部做成1：3-1：5的斜面进行跨缝搭接碾压，搭接长度不小于3m。
3、本项工程的土方回填采用人工辅以挖掘机回填，边角部位采用人工回填,小型压实机械夯实。
在开始回填之前,应对填方基底和已完工程进行检查和中间检验 ,并作出记录,报业主审查,未经业主同意,不得开始回填。
回填前必须从基底处清除所有的什物, 余土及积水,且构筑物必须达到规定的强度。
填土前，先选择所用土的试样按《土工试验标准》进行标准击实试验，选定最优含水量。每层铺土厚度和夯实遍数应根据土质、含水量、压实系数和机具性能确定。辗压时，应相互搭接，上下层的接缝应相互错开。每层经检验后可进行下一层的铺筑。填筑土料应作好防雨和保护措施，宜填成中间高四周低，以利雨水排出，雨后对填筑的土料进行晾晒或清除不合格的土料，经检查合格后方可继续施工。
第三节 浆砌石施工
一、材料
施工用石料采用石质色泽均匀，材质良好，质地坚硬，不易风化，无裂纹且石料的标号大于20Mpa的硬质天然石料，石料从就近自购，块石的外形大致方正，上下面平整，表面清洁，无污物。施工时外露面块石经人工修凿平整后用作砌筑面石，施工用砂浆、砼严格按配合比试验标准。
二、砌筑施工
各砌层，先砌外围定位行列，然后砌筑里层，外围与里层砌块应交错连成一体，砌体面石选择平整的片石，并加以修凿。石块之间用砂浆粘结，砌筑时首先打好座浆，填缝砂浆先铺在已砌块石侧面或在石块放好后仔细填塞，填缝较宽时在砂浆中堵塞小石块。
砌筑时，上、下两层块石应骑缝砌筑，内外块石应交错连接成一整体，角石、面石和帮衬互相锁合，严禁采用中心填石的砌筑方法。
浆砌块石墙盖顶砼需突出浆砌块石墙身1—2厘米，墙身顶层块石高低交错，以保证盖顶砼与墙身的紧密连接，迎水面砼盖顶及底边线应保持一直线。
墙体迎水面外露缝，在块石砌筑后，采用毛刷拉毛刷深，在墙体施工完成后统一勾缝，以确保外表美观，非外露面采取随砌随勾。墙体砌筑上升应均衡，相邻段的砌筑高度和每日砌筑高度不超过1.2M。砌体外露面，在砌筑后12—18小时之间应及时洒水养护，经常保持外露面的湿润。养护期为7—14天，在养护期间避免碰撞或振动。
三、沉降缝
按设计要求设置，各部位沉降缝的制作应略高于砌筑高度。
第四节 格栅石笼施工
一、材料
1、格栅应符合现行的国家标准，应有产品合格证和产品性能说明书。
2、 格栅的技术指标应符合下列规定：
（1) 原材料应采用聚丙烯；
（2) 炭黑含量≥2%，碳黑分布均匀，无条状、块状聚合物；
（3) 抗拉强度不小于30kN/m；
（4) 2%应变抗拉强度（纵、横向）：≥10.5kN/m；
5%应变抗拉强度（纵、横向）：≥21.0kN/m；
（5) 格栅的任一部分在阳光下曝晒25年后，其抗拉强度不小于初始抗拉强度的90%；
（6) 低温抗弯折温度≤-30℃（保证在-30℃以下温度时弯折180度，折点不发生脆性断裂）；
（7) 尺寸要求：双向土工格栅，AL≤50mm；AT≤50mm；
（8) 至少提供2个以上工程应用实例。
3、格栅石笼填充石料的技术指标应符合下列规定：
（1) 采用卵石，尺寸：80mm<D<250mm；
（2) 级配较好，不均匀系数≥5。
4、 格栅石笼尺寸：
（1) 厚度500mm，石笼尺寸(长×宽×厚)：2000×2000×500；
（2) 厚度1000mm，石笼尺寸(长×宽×厚)：2000×2000×1000。
5、格栅连接材料
（1) 原材料采用高密度聚乙烯（HDPE）；
（2) 单根绳子抗拉强度≥20kN；
（3) 最小炭黑含量：≥2%；
（4) 格栅搭接重合宽度：≥50mm。
二、土工格栅的运输及储存
1、若采用折叠装箱运输土工格栅，不得使用带钉子的木箱，以防运输途中受损；若采用卷材运输，应注意防止在装卸过程中造成卷材表层的损害，在采购土工格栅卷材时，应按卷材下料长度留有适当余量。
2、土工格栅以大片或卷材的货包，必须贴有标签，标明该格栅的制造厂名称、制造号（或组装号）、安装号、类型、厚度、尺寸及重量。并应附有专门的装卸和使用说明书。
3、土工格栅运输过程中和运抵工地后应妥为保存，避免日晒，防止黏结成块，并应将其储存在不受损坏和方便取用的地方，尽量减少装卸次数。
三、铺设
1、土工格栅铺设前，应完成坡面的清理工作。坡面清理完成后，应按施工图纸要求铺填支持层。
2、铺设面上应清除一切树根、杂草和尖石，保证铺设砂砾石垫层面平整，不允许出现凸出及凹陷的部位，并应碾压密实。排除铺设工作范围内的所有积水。
3、土工格栅的铺设应根据堤高和材料的受力方向、施工过程中的度汛要求以及尽量减少接缝的数量等因素确定，并应符合施工图纸的要求。土工格栅的铺设应与周边填筑同步。
4、土工格栅与基础及支持层之间应压平贴紧，避免架空，清除气泡，以保证安全。
5、任何时侯铺放设备均不得直接在土工格栅上行驶或作业，应保证其铺设时不损坏材料。
6、对施工过程中遭受损坏的土工格栅，应及时进行修理，在修理土工格栅前，应将保护层破坏部位下不符合要求
