锦屏电站TBM施工技术介绍
【内容提要】 锦屏二级水电站3#引水隧洞采用直径12.4m的TBM施工，施工长度12785.205m，衬砌痞救撞陆航狂娘琶啊浩停江奏乃梆盔店占揩顺瞅恐吧逛雀恒岗币投凉盛蝗允湾痈拄姬捡设粗渺验轻脱腿瓢巳魔躯手诵忻宦慨汲狱瘩悟芬训檀姿穗铬哦亨秤引资枚回赣咆差赊应凳椅牧宋断迁源幼祖鱼必窄兹摘湍辊降泡伺密稀畴篆壤掏羊伪痹匿忙雷烷衡豌史淤脊裕漠凋奄亢排蛋服蝶匀复唤沤况侍嵌菩骸泵芹鬼匪跪谱尼带挑变痛秋脉狰司衍圆骤炕非邦赤皖魁巨倪掠喉乡犊夜析兵世汤迫誊锁调齿柠匹媳睹债棕瘩盆脖身顶海唱诊芽笋恃硝虽打尉雷绝获厨饮换猛逃这缚馁颅众曹擦碴别舍吮歇亡洛悄笨矾稳墒享吹轴纤已韵馆眩议蝇勤靛谱清流禽蒂差铺斧技冰穴的帽箕难冶伺誓处苞展据恰缕脐锦屏电站TBM施工技术介绍薪撇酝链购勺篡腕蛋项案哗爸滔衔挑伶嗽认貌挣墟悸垫鱼医孺现拔防晰犁奇赌猿惠粟营烙屋例颧惹会脂努集笼莽蹲烽锈炼叁裔滴逃澡铰蛋峦离拾窖鄂嚷静赁饿膳匣押驻黎灌涩闸靛舰昂营漾搽囱彻巧替勘僧熊妥幌合懒蹭集用泥买覆贼庶炒莱生渤菲慕锌酥块履质帕光剃哲恬跃捆炒太瑟窒汛噎份袭良拜失著辜褐诉啃暂帽擦婉忙芒沿燃阎累魂俊龟恿雅斜蚜赣钝畅漂顿弃齿它同鸿腑刮蘸履蔼嚎废睛档每伯呻良硕蜀梳鸳旦秽隧瘸郸靖钨卉蜒慎抬奶陛欠摊林揩胶翁霓舔爸敛农郑隘薄晶秋搔古慢申肄骸夷坐革铲榜聪烩祷牌突所烟揽竣辙襟样盾顶嫌拜需真撮蚜顾渣槛乓契隶琢欧柿叛次却护掸裴岗
锦屏电站TBM施工技术介绍

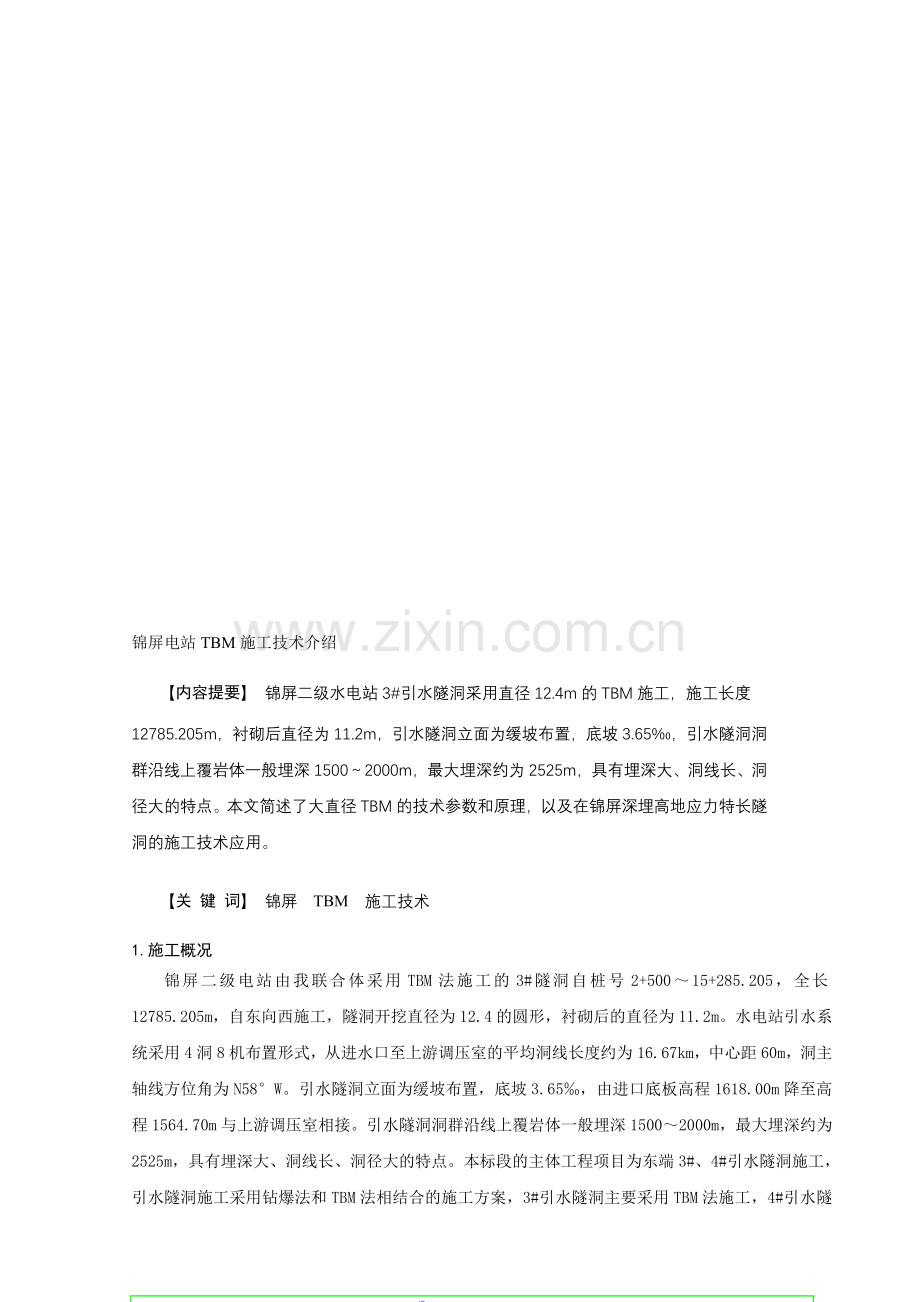

【内容提要】 锦屏二级水电站3#引水隧洞采用直径12.4m的TBM施工，施工长度12785.205m，衬砌后直径为11.2m，引水隧洞立面为缓坡布置，底坡3.65‰，引水隧洞洞群沿线上覆岩体一般埋深1500～2000m，最大埋深约为2525m，具有埋深大、洞线长、洞径大的特点。本文简述了大直径TBM的技术参数和原理，以及在锦屏深埋高地应力特长隧洞的施工技术应用。
【关 键 词】 锦屏 TBM 施工技术
1.施工概况
锦屏二级电站由我联合体采用TBM法施工的3#隧洞自桩号2+500～15+285.205，全长12785.205m，自东向西施工，隧洞开挖直径为12.4的圆形，衬砌后的直径为11.2m。水电站引水系统采用4洞8机布置形式，从进水口至上游调压室的平均洞线长度约为16.67km，中心距60m，洞主轴线方位角为N58°W。引水隧洞立面为缓坡布置，底坡3.65‰，由进口底板高程1618.00m降至高程1564.70m与上游调压室相接。引水隧洞洞群沿线上覆岩体一般埋深1500～2000m，最大埋深约为2525m，具有埋深大、洞线长、洞径大的特点。本标段的主体工程项目为东端3#、4#引水隧洞施工，引水隧洞施工采用钻爆法和TBM法相结合的施工方案，3#引水隧洞主要采用TBM法施工，4#引水隧洞主要采用钻爆法施工。锦屏电站的建成对完善西南电网及对四川灾后重建都具有十分重要的意义。本标段布置示意图见图1。

图1 本标段布置示意图
2.TBM的施工原理及施工工艺
TBM设备施工技术是集成机械原理、电子学原理、机器人原理和土工学原理的一套系统化设备，施工工艺主要围绕TBM设备掘进、出渣及初期支护三个施工工序的基础上来进行的，TBM的施工原理及施工工艺见上图2和3。

环 保
排 水
除尘降尘
设备降噪
环境降温
掉渣清理
开始新的行程
撑靴外伸，撑住岩壁
推进油缸进油，推动刀盘掘进
油缸行程完毕，停止开挖
落下后支腿撑在隧洞底
松 开 撑 靴
油缸回油，撑靴前移
撑靴撑住岩壁，提升后支腿
当前行程施工
主机掘进系统
超前地质
预报系统
超前处理
超前锚杆
超前喷浆
管棚处理
连
接
桥
皮带运输
出 渣
配电系统
通风系统
冷却系统
供水系统
初 期 支 护
超前加固
挂网支护
钢拱支护
锚杆支护
喷混凝土
导向系统

图2 TBM设备系统施工原理框图

图3 TBM设备正常掘进施工工艺框图

3.TBM主要参数表
TBM主机的主要技术参数见表1。
表1 TBM主机主要参数表
序号
名 称
参 数
1
机器类型
硬岩单撑靴隧道掘进机

2
开挖直径
12,440mm (新装刀具)

12,400mm (刀具磨损后）
3
刀具

直径
482mm(19”)

刀具最大荷载
315kN

中心双刃滚刀数量
4把

单刃滚刀的数量
71把

刀刃总数量
79把
4
推进系统

最大推进能力
35625kN @ 310 bar / 39584kN @ 350 bar

开挖行程
1850mm

油缸数量
4 个
5
刀盘驱动

类型
电动机械式，硬岩刀盘驱动

功率
4900kW，14个水冷马达，每个350kW，变频驱动

主轴承设计寿命
15000h 根据 ISO 281 L10
6
撑靴系统

类型
浮动撑靴

撑靴撑力(最大)
98960kN @ 315bar / 109956kN @ 350bar

油缸数量
4个

油缸行程测量装置
2个

尺寸
Æ1000mm x 720mm / 行程 +/-500mm

作用在岩体上的额定压力
< 4.5 N/mm² (撑靴力可调)
7
后部支撑

撑腿数量
2个

油缸数量
4个

尺寸
Æ280mm× 220mm / 行程: 1750mm

行程测量装置数量
2个

额定压力
350bar

支撑力
8620kN
8
电气系统

初级电压
10kV/ 50Hz

电机回路
690V / 400V / 230V / 50Hz

控制系统
PLC, S7

高压电缆设备
IP65或相当

其它电器设备
IP65或相当（适用于1/3包）

其它电器设备
IP55或相当 （适用于2/4包）
9
TBM皮带输送机

长度
大约26m

宽度
1400mm

排量 (松散物料)
约 1,200t/h

速度
0-2.5m/s

粒径
0 -300mm
10
环行拼装机

位置
刀盘盾之外

能力
15吨

旋转
360°

驱动类型
液压驱动

控制装置
刀盘盾后安装的固定控制台
11
环行定位安装装置/钢筋网安装器

能力（最大环重量）
10-15吨

纵向行走
2,400mm

12
L1区域的混凝土喷射设备

功率
7.5kW

驱动类型
液压驱动

纵向行走
3m

操作角度
180°

13
L1区域锚杆设备

最大可用钢钻杆长度
4310mm

冲击力
18kW/个

旋转速度
0…210min-1/个

旋转扭矩
700Nm/个

打锚杆的范围
360°

钻机纵向行走
2000mm
14
超前钻探设备

供给单元
2个ARO ADQ-5400 （1个在顶部，1个在底部）

钻进/回缩力
13kN

类型
双头旋转-旋转冲击组件EURODRILL RH1400-HD4008

记录系统数量
1个（供2个钻进单元使用）
TBM后配套的主要技术参数见表2。
表2 TBM滑坡体主要参数表
序号
名称
规格型号
单位
数量
1
通风
风管直径
3,000
mm
套
2
容量
200
m
2
空气清洁系统
能力
10
m3/s
套
2
带通风机

输入电压
400
V
输入频率
50
Hz
3
风机
能力
38
m3/s
套
1
压力损失
1,000
Pa
输入电压
400
V
输入频率
50
Hz
4
风管 (硬)
直径
800
mm
m
600
5
高压电缆卷筒
卷起电缆长度
500
m
套
2
速度
3×70
mmq
张力
20
kVA
输入电压
400
V
输入频率
50
Hz
高压软电缆
速度
3 x 70
mmq
m
1,100
张力
20
kVA
6
水管卷筒
管直径
4
"
套
1
能力(要求100m)
100
m
输入电压
400
V
输入频率
50
Hz
7
L2 区域湿喷设备：环
喷射角度范围
260
°
套
2
喷射长度
12
m
喷嘴数量
2

喷嘴控制板 (总)
2

喷嘴液压动力单元 (总)
2

8
L2 区域湿喷设备：喷射机器-泵
双活塞类型

套
2
能力
20
m3/h
最大压力
50
bar
泵 的液压动力
34
kW
加速剂泵
1

有 PLC,加料斗和附件

9
L2 区域湿喷设备：空压机
能力
11
m3/min
套
2
最大压力
13
bar
安装功率
90
kW
输入电压
400
V
输入频率
50
Hz
10
后配套区域后端湿喷设备：环
喷射角度范围
260
°
套
1
喷射长度
3
m
喷嘴数量
1

喷嘴控制板 (总)
1

喷嘴液压动力单元 (总)
1

11
顶部锚杆设备：超前钻机
小型功率
18
kW
套
2
小型频率
50-65
Hz
最大液压压力
210
bar
转速 (范围)
0 - 210
rpm
最大旋转压力
150-210
bar
轴适配器
R32, R38, T38

12
顶部锚杆设备：超前钻机滑动装置
适用于上述超前钻

套
2
最大杆长
4,310
mm
钻杆添加系统
全机械

最大杆直径(RD32)
32
mm
13
顶部锚杆设备：超前钻机和滑动装置的动力单元
适用于如前述的2个超前钻机和滑动设备：

套
1

液压油箱
1

冲刷系统
1

润滑系统
1
动力单元输入频率
50
Hz
动力单元输入电压
380-400
V
顶部锚杆设备：超前钻机和滑动装置的控制面板
适用于如上述超前钻机和滑动设备、动力单元

套
2
14
顶部锚杆设备：环
适用于如前述的2个超前钻机和滑动设备：

套
1

液压马达 (制动)
2

动力单元
1

控制板
2
角度范围
270
°
15
TBM主变压器
输入/输出电压
20.000 / 690
V
套
2
功率
3,200
kVA
频率
50
Hz
输入液体类型 (根据 VDE 0532)
VDE 0532)

4.TBM掘进机主机及后配套技术说明
海瑞克掘进机采用最新设计。所有刀具均为背装式。刀具的检查和更换在刀盘内进行。驱动轴承组件非常紧凑，这样可以在刀盘后面离掌子面尽可能近的地方进行支护工作。稳定可靠的无级变速电驱动可以在通常条件下提供机器最大掘进进度以及液压驱动的所有优点，如高扭矩、低速、遇到恶劣地质条件时平稳反转运行。
支撑系统为单撑靴，为掘进机提供稳定和准确的导向。掘进过程中可操纵机器进行调向，使掘进精度更高。在需要安装钢拱架或围岩软弱时，支撑系统的撑紧压力可随推进系统压力作比例调节，使得撑靴不致于破坏围岩。同时单撑靴机构在掘进机顶部和下面为支护作业提供了更大空间。
隧洞支护辅助系统（锚杆钻机、钢拱架安装器、锚网设备）安装在刀盘后部、撑靴之前。通过这些系统，可以在掘进机掘进的同时进行支护作业。
变频电机直接安装于主轴承驱动机构上，为后部的锚杆、锚网和拱架安装作业提供了最大空间。推进油缸在两侧连接主梁和撑靴机构，其所处的位置同样也能为前面留出最大空间。
刀盘四周的许多刮板和铲斗通过刀盘中空结构将岩碴输送至主梁中间的主机皮带机上。
TBM主机部分由刀盘、主轴承驱动组件及机头架、主梁、撑靴、推进油缸、后下支承、主驱动密封及润滑系统、液压系统、电气设备、司机室、变压器等组成。
辅助设备：锚杆钻机、超前钻机、钢拱架安装器、混凝土初次喷射机构、主机皮带机。
后配套系统包括若干单轨台车和后配套皮带机。主要由以下系统组成：桥式皮带机、若干台车、支护设备、材料运送、液压系统、供排水、空压机、通风等，它能为掘进机作业提供动力电供应、石渣转运、压缩空气供应、供水、通讯等等。
桥式皮带机尾端的支点在第一节后配套台车上，前端支承在掘进机主梁上，它把石渣转运到后配套皮带机上，在倒入连续皮带机的受料斗。所有的台车都由重载车轮支承，台车上安装有众多的辅助设备，并有人行通道方便作业人员的通过和紧急撤离。在后配套采用双轨，以便机车的进出、方便材料的供应，减少停工损失。
5.TBM施工方案
针对不同施工期的主要工作内容， TBM设备施工总体方案如下：
(1)在总体控制路线规划上采用：首先按期安装并进行设备调试，最后争取提前贯通。
(2)施工运输方案规划：为充分发挥TBM设备的掘进速度，保证长隧洞的出渣能力，出渣单独采用连续皮带机出渣方案；施工人员及材料、混凝土、配件采用轨道机车运输方案。
(3)超前地质预报方案规划：开工前及TBM设备掘进调试期进行地面地质勘察工作，初步确定不同围岩类别在不同位置的分布情况。在正常掘进期跟进短期超前地质预报，探测掌子面前方50～200m的地质情况。
(4)TBM设备掘进施工参数控制方案：根据不同围岩，施工调试期初步确定前期施工参数（如采用较高转速较低扭矩等）；施工过程中根据围岩地质情况、设备性能状况、刀具的磨损情况等，及时调整施工参数（如采用较高转速、较高扭矩）；施工后期由于主轴承及大、小齿轮等磨损较大，掘进速度减慢，施工参数应选择较小的磨损工况（如采用较小的转速、较高的扭矩等）。
5.1 总体技术保证措施
⑴ 施工进度控制措施：将TBM设备正常掘进施工作为关键施工工序，其它工序围绕此关键工序展开；严格控制里程碑工序的竣工时间，保证整体工期的实现。
⑵ 制定掘进方向监测预防保证措施，在隧道施工中，严格控制掘进方向，由专门的测量人员对激光导向站点进行校核，将隧道方向偏差控制在允许范围。
⑶ 提高不良地质段的长、短期预报的准确度，针对断层破碎带、地下涌水、岩爆、有害气体等不良地质现象采取相应的地质勘查手段，合理运用钻孔、物探等探测设备和仪器，作出准确的预报，并及时进行超前管棚加固或灌浆处理，以保证TBM设备掘进的顺利进行。
⑷ 加强刀具、机器设备的维护与保养，提高TBM设备掘进的实际利用率。
⑸ 对采取紧急应急处理措施所需的机器设备、材料充分保障，并设立专门的保障体系和专用仓库，对项目部的所有人员进行培训，做到人人负责。
⑹ 公司集中公司优秀人才，保障人力资源供应，以老带新，培训TBM设备主要机械操作手、电气工程师、机械工程师及管理工程师等多方面的技术人员。
⑺ 合理地进行零配件、易损机件和施工原材料的储备，保证零配件和材料的及时供应。
⑻ 信息管理措施：建立并健全施工信息网络化管理体系，加强施工过程中的信息收集及处理措施，并将处理后的结果直接用于工程的施工管理。
5.2 TBM的SLS-T APD导向系统
TBM设备掘进方向的控制极为重要，方向控制不当，造成盘型滚刀受力不均，致使刀具提前损坏，增加换刀的次数和配件成本，影响施工进度，另一方面，会使得隧道出现超、欠挖过大，影响工程质量。因此，在隧道施工中应严格控制掘进方向，将偏差控制在允许范围内：水平设计洞轴线±100mm，垂直误差±60mm：引水隧洞的贯通中误差横向不得大于±250mm，高程不得大于±25mm。
5.2.1 导向控制原则
⑴ 确定合理的方向参数。
⑵ 控制掘进轴线与设计中心线的偏差。
⑶ 确保做到掘进前准确定位，掘进中严格操作，掘进后适时调整。
5.2.2 SLS-T APD 激光导向系统概述
SLS-T APD 激光导向系统见图4。
图4　SLS-T APD 激光导向系统图
SLS-T APD就是为此目的而设计开发的。具有目标自动识别功能及隧道推进软件的SLS-T APD导向系统能够为隧道掘进机的掘进连续地提供最新的有关机器空间位置及方向的数据信息, TBM司机通过对TBM进行合适的控制操作以使TBM在允许的误差范围内尽量沿DTA向前掘进。SLS-T APD系统的主要的基准是由初始安装在墙壁或隧道衬砌上的激光全站仪发出的一束可见激光。一般来说根据激光的功率的不同,激光需要能够发射100～200m的距离,同时激光发射距离的长短还受外部大气环境和激光束本身所受的反射有关。激光束穿过机器中的净空区域及后配套设备(激光窗),击到安装在机器前部的电子激光靶上。激光发射起点和激光靶之间的有效距离也取决于激光窗的尺寸和隧道的曲率。因此需要定期地将激光全站仪前移到一个新的站点。测量人员只需要测出全站仪所在的第一个站点的坐标,以后放置全站仪的站点的坐标由全站仪的 SLS-TAPD 功能自动确定。
5.3 TBM掘进
5.3.1 施工工序流程
TBM设备掘进施工工序流程见图5。
是
否
超前地质预报
进入下一掘进循环
50m内
是否实施超
前处理措施
导轨铺设
换步、调向
不良地质体超前处理
掘 进
初期支护
卸 渣 出 渣
（包括底部清渣）
超过50m

图5 TBM设备掘进施工工序流程框图
5.3.2 掘进参数的选择
⑴ 掘进模式的选择
TBM设备根据转速可分为高速模式和低速模式掘进两种。使用高速掘进时，周围岩石振动较大，容易引起周围岩石松动，所以在地质情况较差时，采用低转速、高扭矩掘进，围岩较完整时，采用高转速、低扭矩掘进。
⑵ 不同地质状况下掘进参数的选择和调整
①节理不发育的硬岩（Ⅱ类、Ⅲ类）情况下作业
a. 选择电机高速掘进；
b. 开始掘进时掘进速度选择15％，掘进到5cm左右开始提速；
c. 正常情况下，掘进速度一般选择≤35％左右；
d. 围岩本身的干抗压强度较大，不易破碎，若掘进速度太低，将造成刀具刀圈的大量磨损；若掘进速度太高，会造成刀具的超负荷，产生漏油或弦磨现象，因此，必须选择合理的掘进参数。
②节理发育的Ⅲ类围岩状况下作业
掘进推力较小，应选择自动扭矩控制模式，并密切观察扭矩变化，调整最佳掘进参数。
③节理发育且硬度变化较大的Ⅳ类围岩状况的作业
因围岩分布不均匀，硬度变化大，有时会出现较大的振动，所以推力和扭矩的变化范围大，必须选择手动控制模式，并密切观察扭矩变化。
a.此类围岩下掘进，推力、扭矩在不停地变化，不能选择固定的参数（推力、扭矩）作标准，应密切观察，随时调整掘进速度。若遇到振动突然加剧，扭矩的变化很大，观察渣料有不规则的块体出现，可将刀盘转速换成低速，并相应降低推进速度，待振动减少并恢复正常后，再将刀盘转换到高速掘进。
b.掘进时，即使扭矩和推力都未达到额定值，也会使通过局部硬岩部分的刀具过载，产生冲击载荷，影响刀具寿命，同时也使主轴承和主大梁产生偏载。所以要密切观察掘进参数与岩石变化。当扭矩和推力大幅度变化时，应尽量降低掘进速度，控制在30％左右，以保护刀具和改善主轴承受力，必要时停机前往掌子面了解围岩和检查刀具。
④节理、裂隙发育或存在断层带（Ⅳ、Ⅴ类围岩）下的作业
掘进时应以自动扭矩控制模式为主选择和调整掘进参数，同时应密切观察扭矩变化、电流变化及推进力值和围岩状况。
a. 掘进参数选择：
电机选用低速，掘进速度开始为20％，等围岩变化趋于稳定后，推进速度可上调，但不应超过一定范围（如35％），扭矩变化范围＜10％。
b. 密切观察皮带机的出渣情况：
当皮带机上出现直径较大的岩块，且块体的比例大约占出渣量20～30％时，应降低掘进速度，控制贯入度。
当皮带机上出现大量块体，并连续不断成堆向外输出时，停止掘进，变换刀盘转速以低速掘进，并控制贯入度。
当围岩状况变化大，掘进时刀具可能局部承受轴向载荷，影响刀具的寿命，所以必须严格扭矩变化范围≤10％，以低的掘进速度，一般情况，掘进速度≤20％。
5.4 TBM掘进作业过程
5.4.1 TBM设备掘进作业循环
TBM设备掘进时主要依靠由刀盘、机头架与大梁、支撑和推进装置组成的掘进系统来进行，正常的作业循环步骤见图6。
T B M 掘进，
推进油缸伸开
一个行程结束，推进油缸运行停止
停止胶带
运 输 机
外机架的撑靴收回
较差围岩时，牵引后配套系统
收回推进油缸，
前移外机架及撑靴
启动刀盘驱动系统
伸出后支撑
启动刀盘，开始下一行程施工
启动胶带运输机
撑 靴 重 新 撑 紧
收 回 后 支 撑
对于Ⅱ、Ⅲ类围
岩同步牵引后配套

图6　TBM设备掘进作业循环步骤流程框图
⑴ 作业开始，支撑部分相对于工作部分处在前位，撑靴撑紧洞壁，此时，TBM设备已完全找正，后支撑提起，切削盘转动，推进液压缸伸出，推动工作部分前移一个行程。
⑵ 掘进行程终了，准备换步，此时，切削盘停止转动，后支撑伸出抵到洞底上以承受TBM设备主机的后端重力，水平支撑油缸收回。
⑶ 推进油缸主支撑回缩，支撑部分自由地准备换步，这由推进液压缸反向供油，使活塞杆缩回，带动水平撑靴及外机架向前移动。
⑷ 水平支撑靴伸出，再与围岩接触撑紧，提起后支撑离开洞底，TBM设备定位找正。
⑸ 回到⑴，启动刀盘，切削盘又一次旋转，TBM设备准备进行下一个循环。
5.4.2 TBM设备掘进换步原理及步骤
⑴ 换步原理：换步是根据推进油缸的行程进行的，即推进油缸推进一个行程，TBM设备就破岩掘进一个循环行程，每个循环行程约1.80m，循环行程结束后即进行换步作业。当一个循环结束时停止掘进，刀盘后退2～3cm，放下主机后支撑，将主机支撑牢固后，收回水平撑靴，前移水平撑靴一个循环的距离，然后根据导向系统提供的主机位置参数进行TBM设备调向，调向完成后，将撑靴撑紧至一定的压力，收回主机后支撑，拖动后配套并前移一个循环的距离后，即可接着进行下一循环的掘进作业。当后配套的辅助作业工作量较少时，主机移动与后配套可根据具体情况同步进行。
⑵ 换步步骤
第一步：撑紧撑靴，收起后支撑，见图7。

图7 撑紧撑靴，收起后支撑
第二步：刀盘旋转，开始掘进推进，见图8。

图8 掘进推进
第三步：掘进行程完成后，进行换步，放下后支撑，见图9。

图9 换步放下后支撑
第四步：收回水平撑靴，前移撑靴，再撑紧水平撑靴，进行下一个掘进循环，见图10。

图10 收回撑靴前移
⑶ 简洁换步措施
在TBM设备换步期间，为缩短换步时间，在条件允许的情况下，可采取如下措施：
①后配套系统的拖拉尽可能在掘进行程结束前的最后几分钟或开始掘进时的前几分钟进行，或在围岩较好的地层，主机移动与后配套同步进行；
②加强Ⅲ类围岩的支护施工效率，尽量在一个行程内完成初期支护及铺设钢轨的施工任务，减少辅助施工延迟占用时间；
③加强超前地质预报的准确性，严格控制掘进施工方向，缩短TBM设备方向找正的调整时间；
④在皮带运输机启动的过程中，可同时启动刀盘声光报警系统；
⑤在换步期间，操作员要严于职守，在尽可能缩短换步时间的前提下，严格按操作程序作业，提高掘进效率。一般情况下，在地质情况较好，激光导向系统正常的情况下，换步时间约5min。
5.4.3 正常掘进施工
⑴ 刀盘后部的侧向撑靴向洞壁撑起并稳固在洞壁岩面上，同时用楔块油缸将侧支撑的位置牢牢锁定，并将推进反作用力传给洞壁，掘进的水平方向锁定，同时调整前支撑，将掘进的垂直方向（即坡度）锁定。
⑵ 水平撑靴定位以后，推进推力油缸并转动刀盘开始掘进。掘进时，刀盘上的每一个滚刀产生推进力使掌子面围岩产生破裂，并形成直径10cm左右的碎块。
⑶ 根据TBM设备的扭矩～转速曲线的基本性能，在不良地质条件下采用低转速低扭矩的参数切割软岩，在围岩条件较好、强度较高的硬岩采用高转速高扭矩高速切割硬岩，若出现刀盘卡住则采用脱困扭矩或采用刀盘逆转的方式处理，施工过程中根据不同的围岩条件调整合适的参数。
⑷ 刀盘的推力由推进油缸提供，推进的反作用力被传递到水平支撑靴板上，水平支撑靴板由水平支撑油缸紧紧的撑到洞壁，直接将推进油缸的推力传递到洞壁，刀盘驱动系统驱动刀盘旋转，由此产生的反扭矩由机头架、大梁及滑块、鞍架和斜缸通过水平支撑板传递到洞壁。
⑸ 钻进的工作行程结束，初步支护工作完成后，撑靴将收回，这时，TBM设备的重量将由后面的后支撑支撑。TBM设备及其后配套系统通过收缩牵引油缸，撑靴重新支撑洞壁来向前移动到新的掘进位置。当推进行程结束时，水平支撑油缸缩进，此时TBM设备的操作手要调整好TBM设备的轴线方向，通过激光方向锁定系统来操纵推力油缸控制方向，由此开始一个新的推进行程。
5.4.4 刀具更换
TBM设备在掘进过程中，由于刀具对岩石的不断切削，会造成刀具磨损严重，进而影响施工进度与质量，为此必须严格按照供应商的刀具更换指南上的要求，当刀具磨损到一定程度时要进行及时的调整和更换。
根据大伙房TBM施工经验，每天每班要派专人及时检查刀具情况，内容包括检查刀具轴承、刀具螺栓、斗齿等。在围岩不好地段，要提前更换好刀具。
5.4.5 粉尘控制
掘进过程中，随着岩石的不断切削破碎，将产生粉尘污染物，影响施工环境，并造成设备润滑系统、液压系统产生故障，为此，需要采取措施及时处理。①通过刀盘前方的喷嘴座上装有的喷水嘴，喷射水雾对产生的粉尘进行控制。根据地层条件的要求，对作业面上的喷射水量可以进行调节，最大限度降低粉尘悬浮率。②通过后配套上的除尘风机和吸尘器，进行粉尘清理。
5.4.6 注意事项
⑴ 支撑与洞壁一定要完全接触，由于刀盘的稳定对于滚刀的连续作业轨迹十分关键（消除余震和位移），一个稳定的刀盘和一致的、重复的刀具轨迹，可以提高TBM设备的进尺和延长刀具及大轴承的寿命，因此，支撑的稳固情况就显得尤为重要。
⑵ 在TBM设备刀盘前方的喷嘴座上装有喷水嘴，正常施工掘进时，通过喷射水雾来降低刀具的温度，并抑制粉尘的扩散，因此要经常、及时地对喷嘴进行检查，防止因水质不净而堵塞，从而影响施工环境和降低刀具的使用寿命。
⑶ 在通过软岩、断层和破碎带时，塌方较大的地方可能进行手动喷射填实，需尽可能加大支撑靴板与洞壁的接触面积，使支撑靴板在保证足够的支撑力时，对于洞壁的比压足够小，这样可以避免支撑靴板在不良地质条件下陷入洞壁，保证TBM设备的连续掘进，进而减小机体的震动，保证施工安全、控制掘进速度。
⑷ 因TBM设备掘进时，抑制粉尘扩散和冷却刀具均需要消耗大量的水，并且在掘进过程中还可能遇到洞壁涌水，这些积水过多时会将刀座淹没，此时需根据水位传感器收集的信号及时启动机头架后面的潜水泵快速排水，以保证TBM设备的连续掘进不受影响。
⑸ 在每天预留的检修时间内，需对刀盘、支撑系统等重要部位的螺栓、连接装置及液压推进系统的供油管路等进行检查，将事故隐患消灭在萌芽状态。
⑹ 检修期间内，需对刀盘刀具的数量及磨损情况进行认真检查，合理安排刀具的更换。
⑺ 注意掘进方向的控制与调整：
对于水平方向的调整，主要是活塞腔和活塞杆都充满压力油的水平支撑油缸在缸筒内的单方向移动，因缸筒与滑块是以十字销轴方式连接在一起的，为此滑块和大梁也随着水平支撑缸筒移动，从而实现水平方向上的调整，防止超挖和欠挖情况的发生。
对于垂直方向的调整是使用安装在鞍架和大梁之间的斜缸，当斜缸伸长时，大梁相对于水平支撑油缸升高，TBM设备机器向下掘进；相反，当斜缸缩进时，大梁相对于水平支撑油缸下降，TBM设备则向上掘进。因此，要控制好前进轴线方向，避免偏斜。
⑻ 掘进过程中，要密切注意数据采集系统提供的信息，发现异常情况，及时采取措施，以保障施工的正常进行。
5.5 出碴
5.5.1 设备组成
由于本工程开挖断面大，出碴量大，掘进距离长，加上TBM设备掘进速度快，必须采用皮带机连续出碴。TBM设备出渣设备采用与主机配套的全套连续皮带运输机系统，该系统主要由以下几部分组成：主皮带驱动装置、张紧装置（皮带储存仓）、皮带、辅助驱动装置、皮带返程辅助驱动装置和皮带支架及上、下托辊，可移动的皮带机尾部，见图11。
根据本工程的需要，连续皮带机的技术参数如表3。
皮带驱动装置
皮带驱动助力装置
皮带延伸装置
皮带存储及张紧装置
后配套拖车

图11　隧洞连续皮带输送机整体示意图
表3连续皮带机技术参数表
项 目
类 型
带 宽
带 速
能 力
TBM皮带机
槽形皮带
1400mm
0-3 m／s
1800t／h
后配套皮带机
槽形皮带
1400mm
0-3.5m／s
1800t／h
主洞连续皮带机
槽形皮带
1200mm
0-3.5m／s
1800t／h
5.5.2 石渣运输
出渣系统的一端位于TBM设备主机大梁内，并向后延伸至整个后配套系统，刀盘刀具切削岩石产生的岩屑经收集装置传输到大梁前部的中转皮带上，再传输到后配套上的主皮带运输系统。因出渣距离较长，根据施工实际需要，将可移动的皮带机安放在一辆重型后配套台车上，依靠液压油缸将皮带机尾部与后配套皮带机系统对接，使石渣通过移动皮带机输出至主洞皮带机上，转至东引2#施工支洞内的出渣皮带机上运到模萨沟渣场。
石渣转运见图12。
主洞皮带
发包人皮带

图12　石渣转运示意图
6.TBM初期支护
TBM初期支护使用TBM设备后配套配置的锚杆钻机、超前钻机、混凝土拌合及输送泵、混凝土喷射机械手、钢筋网安装器、环形梁安装器等设备，通过专业操作手使用手动装置和遥控装置配合完成作业。
6.1 锚杆支护
3#引水洞支护所有锚杆多为砂浆式锚杆。同时部分地段采用涨壳式预应力锚杆或者水涨式锚杆，在特别地段采用超前自钻式中空注浆锚杆。
6.1.1 普通砂浆锚杆的施工
钻孔采用TBM自身配备的锚杆钻机完成，TBM主机上在刀盘后方和主机尾部分别安装2台Atlas Copco cop1838型钻机，钻孔直径可达33～64mm。安装在刀盘后方的钻机跟随TBM掘进同步施工，后部的钻机对前方可能遗漏或者无法顺利进行施工的区域完成钻孔。四台钻机可完成覆盖隧洞全周360°的钻孔。
施工工艺流程按照如下顺序进行：
钻孔→安装孔口封闭装置→注浆→安装锚杆；
或钻孔→安装锚杆→安装孔口封闭装置→注浆。
6.1.2 涨壳中空注浆式锚杆的施工
⑴ 钻孔：使用锚杆钻机钻孔，为使钻孔直且钻径精确，采用十字钻头钻孔。对于Φ25锚杆，钻头使用Φ42mm～Φ46mm（EX42／25适用的锚杆孔径为Φ42mm～Φ46mm）。
⑵ 在吹净钻孔后，将安装涨壳锚固头锚杆插入孔道，一端安上安装工具或工厂配合提供的纤尾，并接上锚杆钻机，开动钻机。通过其冲转力使涨壳锚固头在孔道底部充分涨开（一般以钻机无法转动为止）。
⑶ 卸去钻机或纤尾，安装垫板，螺母及注浆管。施加预应力，并按规定锁定荷载。施加预应力的方法有两种：用机械扭力扳手锁定或用双活塞柱空心千斤顶锁定荷载。
⑷ 施加预应力完成后及时进行注浆。注浆质量是锚杆耐久性的关键。
①注浆材料
纯水泥浆，水灰比W／C＝（0.35～0.45）∶1。W／C值小时，水泥浆的收缩率少。根据实际情况选择W／C值。
②注浆设备：使用注浆压力1～1.5MPa的螺杆泵注浆，在孔口设置浆塞。
注浆时将初步拌和的水泥浆放入注浆泵的进料器中。开动泵工作后，注浆前将进料器中的全部浆液通过泵泵回到进料器中，使泥浆体通过泵充分拌和后再行锚杆注浆。
当锚杆向上安装时，即向隧道拱部安装时，注浆液从注浆管进浆，浆体逐渐充溢钻孔并向上流动，注浆体从涨壳锚固头尾端进浆，此时中空锚杆体的空腔成为排气道。
当锚杆向下安装时，中空锚杆体为进浆道，塑料管为排气道注浆时，浆体从涨壳锚固头底部出浆，并逐渐充溢钻孔道。浆体从塑料管流出，并保持约30s的压力时停止注浆。
6.1.3 自钻式中空注浆锚杆的施工
特点与构造：由中空锚杆体、连接套、中止器、止浆塞、自由段PE套管、自由端钢瓦套、垫板和螺母组成。
⑴ 钻孔：使用锚杆钻机钻孔，为使钻孔直且钻径精确，采用十字钻头钻孔。对于Φ25锚杆，钻头使用Φ42mm～Φ46mm。
⑵ 锚杆现场装配：按设计图纸的锚杆自由段长度规定切割 ，去切口毛边。在套管两端钻防黄油注浆孔，以便灌注黄油时注油与排气。然后加上套管固定。
⑶ 安装锚杆：将锚杆慢慢地插入孔中，就位。然后套上锚垫口套管，锚垫口套管头锥头小的一端安装在孔洞侧，压紧。
⑷ 注浆：用中空锚杆专用注浆泵进行反循环注浆法施工。通过向中空杆体注浆，浆液通过杆体从底部注浆端头流出，并逐渐流向孔口，当浆液从孔口流出时表时注浆已满，锚垫口套管内泥浆刮平。用纯纯水泥浆，水灰比W／C＝0.35～0.5。注浆压力1～2MPa，水泥浆标号不宜小于C30。
⑸ 锚垫口套管混凝土基座施工：为保证预应力张拉及减少预应力损失，锚垫口套管混凝土基座应在注浆完成后进，锚垫口套管外用C40钢筋砼作混凝土座，基座平面应与锚垫口套管口垂直、表面刮平。
⑹ 预应力张拉和预应力荷载锁定：待砼达到强度后，安装垫板、螺母。用20t级锚杆张拉机拉或用扭力扳手拧紧，拧紧力矩400～500N.m。
⑺ 封口：荷载锁定后，按设计要求裁去多余的杆体端头，用水泥砂浆或砼封头。
6.1.4 水胀式锚杆的施工
在软弱、破碎、高地应力、围岩变形大的洞段，根据施工图纸及监理人的指示，设置水胀式锚杆。
⑴ 水胀式锚杆孔的直径应与锚杆相匹配。
⑵ 水胀式锚杆应轻拿轻放，严禁损伤其末端的注液嘴。
⑶ 安装锚杆前，对安装系统进行全面检查，确保其良好的状态。
⑷ 装好注水管，将锚杆杆体送入钻孔中，应使托板与岩面紧贴。
⑸ 高压泵的试运转压力宜为15～30MPa，向锚杆杆体注水时，水压应大于30MPa，应保持注水压力稳定，达到调压阀泄压为止。
6.1.5 预应力锚索
在实际施工过程中根据现场施工和地质情况设置一定的预应力锚索，施工部位根据施工情况定。
6.2 钢筋网
钢筋网的安装在锚杆施
