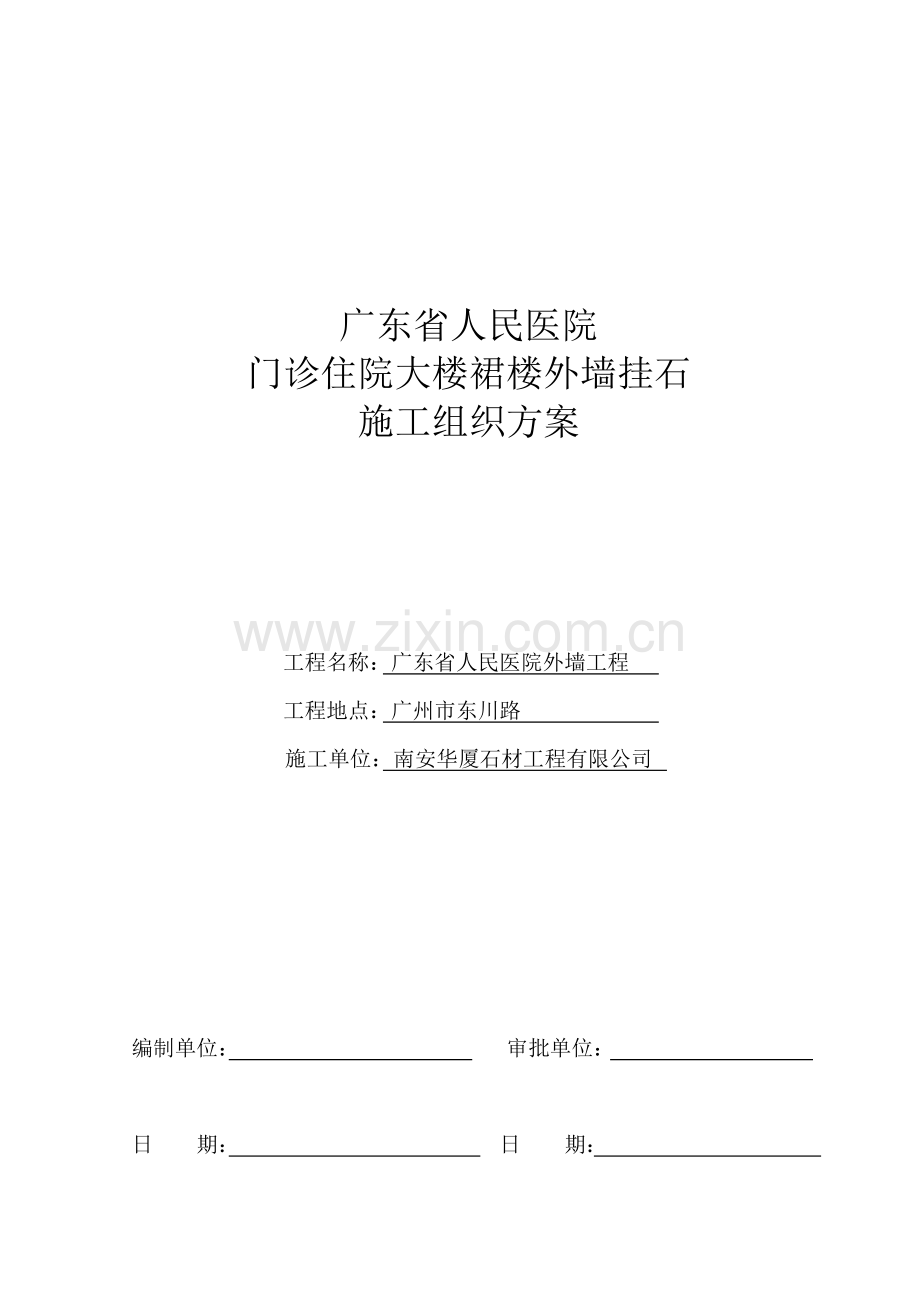

广东省人民医院
门诊住院大楼裙楼外墙挂石
施工组织方案

工程名称：广东省人民医院外墙工程
工程地点：广州市东川路
施工单位：南安华厦石材工程有限公司

编制单位： 审批单位：

日 期： 日 期：

广东省人民医院门诊住院大楼
裙楼外墙干挂石工程管理结构表

项目经理
公司负责人

技术负责人
施工负责人
行政、安全负责人

杂工
保养工
铁工
班组
大理石
班组
焊干
班组
泥水
班组

广东省人民医院门诊住院大楼
裙楼外墙挂石施工计划

广东省人民医院门诊住院大楼位于川路与中山二路交界处，其裙楼外墙由实墙面干挂花岗石，带关玻璃幕墙及玻璃窗组成，是广州市医疗系统中最高的项目。工程设计选用进口花岗岩光面幻彩红及国产烧面灰白色石，裙楼高度34.2m，挂石面积达9500㎡。根据设计要求全部干挂,干挂工艺是利用高强螺栓和耐腐蚀,强度高柔性连接件(此符合正编制《外墙石料挂石规范》),将25mm厚(一般挂石工程饰材厚度)的饰面石材全部挂在建筑物结构的外表面。用此工艺做成的饰面，在风力和地震作用，而不致出现裂纹和脱落，与传统的湿法工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，还有效防止灌浆中色素对石材的渗透污染，提高装饰质量。同时，也符合正编制的《外墙石料挂石规范》标准，以利竣工验收时，符合新规范。由于挂石不在同一平面上，施工难度大。现根据建筑图纸及业主要求和现场情况编制本施工方案。
一、 施工准备
1．绘制施工大样图，作好石材加工订货。根据建筑设计图纸所提供
的石材分块、颜色品种及搭配，表面加形式、线角处理方案，并结合施工现场结构施工的实际情况，石材加工厂的生产能力，绘制出石材加工大样图。大样图包括如下内容：
1）石材的规格尺寸和质量标准；
2）装饰面的加工形式及部位，并用特殊记号注明，如为光面饰面，还应提出光泽度的要求；
3）石材编号、加工数量及余量；
4）石材成品的保护方法。
2．在安装石材前，应根据图纸要求对膨胀螺栓、钢架结构及钢扣件的型号、规格、数量、位置等进行全面检验，如有差错应及时补救。
3．作业条件的落实：
1） 材料、机具、水源、电源齐备；
2） 石材进场后，应根据加工订货单、施工大样图核对石材的数量、规格，并预铺，配花、编号，以备正式安装时顺序使用。
4．石材的检验：
石材进场拆包后，挑出破碎、变色、局部污染和缺棱角者另行堆放。对符合外观。对符合外观要求者进行边角垂直测量、平整度检验、裂缝和棱角缺陷检查。
二、材料计划
材料计划是工程的重要组成部分之一。在建筑施工图的基础上，望甲方提供外墙建筑装饰图纸，以便对石材的尺寸、数量、规格全面清楚了解。并椐此直接到国外厂家订购，根据甲方要求及施工工艺要求，分批运至现场。对钢结构、紧固等特殊加工订做及其它材料配件，根据外墙挂石钢架钢结构图纸，详细计算名称、规格、数量。对槽钢、角钢等订货并送至电镀石加工，部分角码在工地现场进行制作。
三、施工工艺和质量要求
1．批挡工程：
首先对外墙砌体工程，进行按图要求做好批挡。
2．钢结构工程：
按设计要求，选用有出厂证明的合格型钢，然后按要求委托加工镀锌。在现场放线定点后钻孔，用Ф15不锈钢螺丝固定紧固件，根据现场尺寸焊接架，由有证焊工负责焊接，焊缝保证长度和厚度，经仔细检查合格后补防锈漆。
3．挂石工程：
采用在砼墙面或砼柱，梁面上打膨胀螺栓做好钢架，再通过钢扣件，连接饰面板材的扣件固定法。每块板材的自重由钢扣件固定法。每块件的自重由钢扣件传递给膨胀螺栓支承。板与板之间用不锈钢销钉固定，板面接缝的防水处理是用密封硅胶嵌缝。
其安装步骤如下：
① 板材切割；
按照设计图纸要求在施工现场进行切割，由于板材规格较大，宜采用板材切割机切割，以保持切割边角挺直。
② 磨边：
板材切割后，为使切角光滑用手提磨光机进行切割，由于板材规格较大，宜采用板材切割机切割，以保持切割边直挺直。
③ 钻孔：
相邻板块采用不锈钢销钉固定，销钉插在板材侧面孔内。孔径Ф5mm，深12 mm，用的钻钻孔。安直接关系到板材的安装精茺，因此要求钻孔位置正确。
④ 开槽：
大规格板材由于自重大，除了由钢扣件将板块下口托牢以外，还在板块中部开槽设置承托扣件支承板材的自重。
⑤ 涂防水剂：
在板材背面涂上一导丙烯酸防水涂料，以加强外饰面的防水性能。
⑥ 弹线：
从结构中引出楼面标高和轴线位置，在墙面上弹出安装板材的水平和垂直控制线，并做砂浆塌饼以控制板材的安装平整度。
⑦ 涂墙面防水剂：
由于板材与墙身之间不填充砂浆，为防止因材料性能或施工质量可能造成的渗，在外墙面上涂刷一层防水剂，以加强外墙的防水性能。
⑧ 板材安装：
安装自下而上进行，在墙下一排板材安装位置的上下口拉两根水平控制线，板材从中间或墙面阳角开始安装，先装第一块作为基准，其平整度以塌饼为依据，用线锤吊直，经核准后加以固定。一排板材安装完毕，进行上排扣件固定和板材安装，板材安装要求四角平整，纵横对缝。
⑨ 板材固定：
钢架和墙身用膨胀螺栓固定，再将钢扣件锚固在钢架上。
⑩ 外饰面接缝和防水处理：
外饰面板材接缝的防水处理采用密封胶嵌缝。嵌缝前先在接缝处嵌入柔性条状泡沫聚乙烯材料作为衬底，以控制密封浓度作加强密封材料的粘结力。
四、施工工序及工期
施工程度：水泥批荡—放线埋设紧固件—钢结构焊接施工—挂石工程—打胶—清洁卫生
平面施工方向：正立面

工期：本工程预计6个月全部完成，其中因不可预见、不可逆转的因素所造成的时间延误，工期顺延。（详见“工程进度表”）
五、施工人员和场地安排
本工程计划劳动力为275人，公司负责人1人，项目管理人员2人，施工技术人员（详见“架构表”）。工人选用本公司曾做过五星级酒店，具有经验的云石工参加施工，特派香港技师2名，并邀请意大利专家亲临指导工作，以保证施工质量及安装精度。施工场地除现场加工制作地和首层中庭作材料周围场地外，公司准备另租500㎡场地作石材切割、打磨加工场，以保证工程顺利进行。
六、施工机械机具计划
本工程设4台大型转向云石机、冲击钻16台，以确保工程的顺利进行。
七、质量检验和控制
1．质量标准：
① 石材表面要洁净平整、颜色均匀、分格缝宽度一致、横平竖直、大角通顺；
② 连接件与钢结构与石材要牢固固定。设计指定环氧树脂，不漏罐；
③ 石材经过挑选，无裂缝、无风化、无隐伤、无破损；
④ 玻璃幕墙与石板幕墙交汇处封胶严密，宽度均匀，上下顺通。
项目
允许偏差（mm）
光面
麻面
立面垂直
3
6
表面平整
1
3
阳角方正
2
4
接缝平直
2
4
墙裙上口平直
2
3
接缝高低
0.3
3
接缝宽度
0.5
1
2．允许偏差；
八、成品保护
石材质脆易碎，遇碰撞、高温往往被损坏，如有铁锈则被污染。
石材破损后难以修复，所以在施工期间必须采取措施保护已完工的石板幕墙。
① 挂石阳角要用木板封闭，尤其在底层；
② 墙面应用塑料薄膜覆盖，用胶纸贴牢，在交工验收前不和撕开
③ 加强现场监管，防止拆脚手架、吊篮碰撞墙面；
⑤ 在墙面附近进行电焊或使用其它热源，必须采取遮挡措施。
九、安全施工：
（详见“安全文明施工规定”）

南安华厦石材工程有限公司
二零零 年 月 日

广东省人民医院门诊住院大楼
裙楼外墙干挂式花岗石工程
安全文明施工规定
第一部分 安全文明施工规定
一、进入施工现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用品；
二、两米以上高处、悬空作业，无安全设施的，必须系好安全带、扣好保险钩；
三、高处作业时，不准往下或向上乱抛材料和工具等物品；
四、各种电动机械设备，必须有可靠的安全接地（即接零）装置，方能开动使用；须装防雷装置的，按规定执行；
五、非电气、机械操作人员，禁止使用或触摸机电设备；
六、吊装区域非操作人员严禁入内，吊杆垂直下方不准站人；
七、进行作业必须严格执行安全技术操作规程；
八、人人注意防火，不准在禁火区动火和吸烟。
第二部分 安全操作守则
一、在施工现场必须戴好安全帽，不得戴草帽或太阳帽，禁止穿拖鞋、高跟鞋或赤脚；
二、严禁在工作前或工作时间饮酒，不准在棚架、仓库及一切易燃易爆地方吸烟生火或使用电炉；
三、所有临时配电箱必须装置在安全地点，牢固可靠，开关插座应完整
无损，防止雨水溅落；金属箱体必须有可靠接地，施工前应对漏电开关进行检查，如有损坏要及时更换，临时人员要做好检查记录，每月送交安全领导小组备案，各施工队对其放线漏电开关应经常做动作试验；
四、氧气和乙烯瓶不和存放在有油污的地方，存放点要距离明火10米以上；氧气瓶不得曝晒和碰撞；乙焕瓶必须有防回火装置；与氧气瓶的距离应在5米以上，氧气瓶应放置牢固，乙炔气瓶必须立放；
五、临时电源线必须架设牢固，一般要架空东得绑在管道或金属结构物上；线路应使用橡皮软电缆，严禁使用花线乱拉乱接，严禁非电工人员拉驳电源；
六、所有施工机械和电气设备不得带病运转和超负荷使用：施工机械、电气设备及施工用金属平台必须有可靠接地；电气开关不能一掣多用；
七、使用砂轮机时，要先检查砂轮有无裂纹，是否完整；人应站在砂轮机侧面，操作用力要均匀，不准在台式砂轮机上磨削笨重物体；使用砂轮切割器时，要将切件夹牢，切割时用力均匀，不得加压求快和冲击切割；
八、电焊设备焊接时应使用运用地线，不得把电器管道、其它管道、钢结构吊装设备、板线、钢丝绳索等作为地线使用；
九、施工现场接驳电源时，应先切断电源，然后作业；若带电作业，必须采取防护绝缘措施，并要有三通讯以上具有电工合格证的人员在场监护才能工作；
十、施工焊接周围在五米以内不得有易燃物品，防止火花溅落引起燃烧；
十一、油漆工作除锈时，应带保护眼镜、口罩、以免铁悄弹入眼内和铁灰吸入眼内和铁灰吸入体内；
十二、从事高空作业时，严禁穿皮鞋，必须穿胶底鞋，要系好安全带；安全带须向高处钩挂牢固；携带的工具材料要放稳在工具袋内；禁止有高空上没有扶手或攀沿物上随意走动；
十三、各种材料机械进场均按指定位置，堆放整齐，留出合适的安全通道。现场施工垃圾每天清扫集中，再外运。保持现场文明、整洁。

南安华厦石材工程有限公司
二零零 年 月 日
