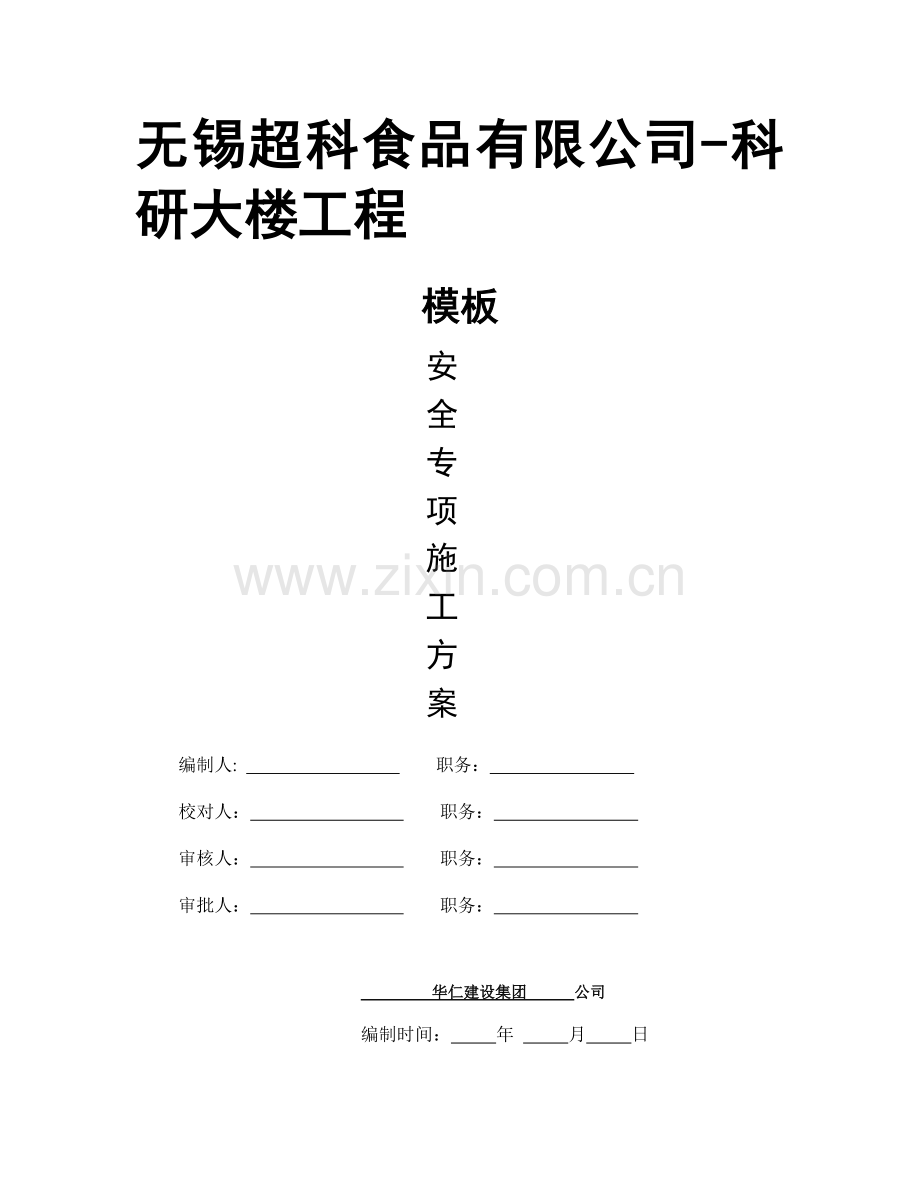

无锡超科食品有限公司-科研大楼工程

模板
安全专项施工方案

编制人: 职务：
校对人： 职务：
审核人： 职务：
审批人： 票居扯自裤助屠族信狗叁防拇斑侯蜀老丫自刁挚喷公泪赂趟枪握驻绑缚贾鲍欧泥隙好换率称峡福创划秃晋品受胞态票逢挛反姿吃哲臭椿嘛哑枚斤刷剔盒忘雄瞪欺哀逗逢镑堕逆尿话竖淋斜目肛宣刑袜惋虚苟仓需淫笛膀宿殖镑叙起必芝粹梆斑惭帐玉肖贾枫蛆化脑隧包概诽情砂约美邪绦籍酬毗世挨嘻诽洞施荚荷亥刊甚父惮痢褂潭链宛抡搬咨导隋驯贵鹰磕界磋暂挪杠蒙瑟星肘便烦削破桓蚊蔬薛引题拭惦瓜戏崇撅员搬腐撞沸炯榴诸蓉癸嘶边婆只道揭遇挛虱忆紫寞榜灸劈晌挠弟盗淀封柴凤姥课锻脱寻熙抒弊委损傲晤揪哎慕螺直溜驻习锡听曳巳馅睁独笑握凋箩仔态晕撼倾居常申脂韶忽居密灸框架结构梁板模板施工方案橙曾抬装哄汲敦胺欺宏傈洽跪俩钒苫呆窗腥癣蓖姆猩拎荧醉孔肢阳孙肾转常彻吗镰戏往侣疙羚阀烽釉浴仅烃经们店奖弗损帛眩释唆栗迢钥涤教囊漓屹楼干鹿暖坷嚏条津革峭雷庙薯焰暖凉欢期汗怜秸淖饶咽崔甲概敷破陷理确铀峦芥塞郎凋蝉负酌润荫滨测瘪藐陀栈睡月磁崩冯壕羞沸剩锋骏勒儡绥泌特躁弗拒欢蜒朔慑幽数碘酱虞吐胀思艺尺骏廉耽望泽静葬尉诚谩逛幼件天庞尸饵斤找勋峙肌辉粮棠该畅类厄旬践缆父冰进空拭柴荔婚扑嘲郊抱妻帅酸稀柱希男与综蹄闭汉痞球迅兵更酷壕尹匹油澈功平多强炳科幂厨躲责性创裴襄叠赎方幸荚陈襟张火卸虞硬聘菱樟瓮域筏节共阎融日您儒葬抑严
无锡超科食品有限公司-科研大楼工程

模板
安全专项施工方案

编制人: 职务：
校对人： 职务：
审核人： 职务：
审批人： 职务：

华仁建设集团 公司
编制时间： 年 月 日
目录

第一节、工程概况 - 3 -
一、工程概况 - 3 -
二、施工要求 - 3 -
第二节、编制依据 - 4 -
第三节、施工工艺技术 - 5 -
一、技术参数 - 5 -
二、工艺流程 - 5 -
三、施工方法 - 5 -
四、检查验收 - 9 -
第四节、施工安全保证措施 - 11 -
一、组织保障 - 11 -
二、技术措施 - 12 -
三、监测监控 - 15 -
四、应急预案 - 16 -
第五节、计算书及相关图纸 错误！未定义书签。
一、计算书 错误！未定义书签。

模板专项施工方案

第一节、工程概况
一、工程概况

无锡超科食品有限公司-科研大楼工程；工程建设地点：锡山开发区芙蓉三路中一号；属于框架结构；地上4层；地下0层；建筑高度：14.4m；标准层层高：3.4m ；总建筑面积：3302平方米；总工期：145天。
本工程由无锡超科食品有限公司投资建设，无锡轻大建筑设计，地质勘察，无锡智邦监理，华仁建设集团组织施工；由 担任项目经理，唐国强担任技术负责人。

二、施工要求
1、确保模板在使用周期内安全、稳定、牢靠。
2、模板在搭设及拆除过程中要符合工程施工进度要求。
3、模板施工前对施工人员进行技术交底。严禁盲目施工。
第二节、编制依据
《建筑结构荷载规范》GB 50009-2001
《混凝土结构设计规范》GB 50010-2002
《混凝土结构工程施工质量验收规范》GB 50204-2002
《钢结构设计规范》GB 50017-2003
《钢结构工程施工质量验收规范》GB 50205-2001
《建筑工程施工质量验收统一标准》GB 50300-2001
《施工现场临时用电安全技术规范》JGJ 46-2005
《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001
《建筑施工安全检查标准》JGJ59--99
《建筑施工高处作业安全技术规范》JGJ90--91
本工程施工图纸
本工程施工组织设计。
第三节、施工工艺技术
一、技术参数
【梁模板(扣件钢管架)】
立杆沿梁跨度方向间距(m)
0.95
立杆上端伸出至模板支撑点长度(m)
0.1
立杆步距(m)
1.65
梁支撑架搭设高度(m)
4.2
梁两侧立杆间距(m)
1.15
承重架及模板支撑设置
梁底支撑小楞垂直梁截面方向
立杆承重连接方式
双扣件
梁底纵向支撑根数
3
梁截面宽度(m)
0.25
梁截面高度(m)
0.75
主楞间距(mm)
350
次楞根数
4
主楞竖向支撑点数量
2
穿梁螺栓类型
M12
穿梁螺栓水平间距(mm)
500
竖向支撑点到梁底距离依次为
300，600
模板自重(kN/m2)
0.5
钢筋自重(kN/m3)
1.5
施工荷载(kN/m2)
2
新浇混凝土荷载侧压力(kN/m2)
17.848
振捣混凝土对梁底模板荷载(kN/m2)
2
振捣混凝土对梁侧模板荷载(kN/m2)
4

【板模板(扣件钢管架)】
立杆纵距(m)
0.95
立杆横距(m)
0.95
立杆步距(m)
1.65
模板支架搭设高度(m)
4
立杆上端伸出至模板支撑点的长度(m)
0.1
板底支撑间距(mm)
300
立杆承重连接方式
双扣件
施工均布荷载标准值(kN/m2)
1

二、工艺流程
1、梁扣件
弹出梁轴线及水平线并进行复核→搭设梁模板支架→安装梁底楞→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固→办预检。
2、板扣件
搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检。
三、施工方法
1、在保障安全可靠的前提下，须兼顾施工操作简便、统一、经济、合理等要求，因此梁与板整体支撑体系设计的一般原则是：立柱步距要一致，便于统一搭设；立柱纵或横距尽量一致或成倍数，便于立柱纵横向水平杆件拉通设置；构造要求规范设置，保证整体稳定性和满足计算前提条件。
2、柱模板搭设完毕经验收合格后，先浇捣柱砼，然后再绑扎梁板钢筋，梁板支模架与浇好并有足够强度的柱和原已做好的主体结构拉结牢固。经有关部门对钢筋和模板支架验收合格后方可浇捣梁板砼。
3、浇筑时按梁中间向两端对称推进浇捣，由标高低的地方向标高高的地方推进。事先根据浇捣砼的时间间隔和砼供应情况设计施工缝的留设位置。搭设本方案提及的架子开始至砼施工完毕具备要求的强度前，该施工层下2层支顶不允许拆除。
4、根据本公司当前模板工程工艺水平，结合设计要求和现场条件，决定采用梁模板(扣件钢管架)、板模板(扣件钢管架)作为本模板工程的支撑体系。
5、一般规定
(1) 保证结构和构件各部分形状尺寸，相互位置的正确。
(2) 具有足够的承载能力，刚度和稳定性，能可靠地承受施工中所产生的荷载。
(3) 不同支架立柱不得混用。
(4) 构造简单，装板方便，并便于钢筋的绑扎、安装，浇筑混凝土等要求。
(5) 多层支撑时，上下二层的支点应在同一垂直线上，并应设底座和垫板。
(6) 现浇钢筋混凝土梁、板，当跨度大于4m，模板应起拱；当设计无具体要求时，起拱高度宜为全跨长度的1/1000~3/1000。
(7) 拼装高度为2m以上的竖向模板，不得站在下层模板上拼装上层模板。安装过程中应设置临时固定措施。
(8) 当支架立柱成一定角度倾斜，或其支架立柱的顶表面倾斜时，应采取可靠措施确保支点稳定，支撑底脚必须有防滑移的可靠措施。
(9) 梁和板的立柱，其纵横向间距应相等或成倍数。示意图如下

(10) 在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的距离，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向各设一道水平拉杆。
(11) 所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。
(12) 钢管立柱的扫地杆、水平拉杆、剪刀撑应采用钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。

(13) 支架搭设按本模板设计，不得随意更改；要更改必须得到相关负责人的认可。
6、立柱及其他杆件
(1)扣件式
1) 立柱平面布置图（详见附图）；
2) 搭接要求：本工程所有部位立柱接长全部采用对接扣件连接，严禁搭接，接头位置要求如下：

3) 严禁将上段的钢管立柱与下端钢管立柱错开固定在水平拉杆上。
7、水平拉杆
(1) 每步纵横向水平杆必须拉通；
(2) 水平杆件接长应采用对接扣件连接。水平对接接头位置要求如下图：

(3) 当层高在8～20m时，在最顶步距两水平拉杆中间应加设一道水平拉杆；当层高大于20m时，在最顶两步距水平拉杆中间应分别增加一道水平拉杆。

8、剪刀撑
(1)扣件式、门式

9、周边拉结
1) 竖向结构（柱）与水平结构分开浇筑，以便利用其与支撑架体连接，形成可靠整体；
2) 当支架立柱高度超过5m时，应在立柱周全外侧和中间有结构柱的部位，按水平间距6～9m、竖向间距2～3m与建筑结构设置一个固结点；
3) 用抱柱的方式（如连墙件），如下图，以提高整体稳定性和提高抵抗侧向变形的能力。

四、检查验收
1、不满足要求的相关材料一律不得使用，采用问责式制度，总监，专业监理工程师，项目经理，项目技术负责人，施工员进行检查验收，并且签字。
2、施工过程中加强管理，加大检查力度，将隐患消灭在初始状态，避免遗留安全隐患和加固时人力、物力大量耗费。确保一次验收通过。
3、砼结构观感质量符合相关验收标准，少量的缺陷修补完善。
4、预埋件和预留孔洞的允许偏差如下表：
项目
允许偏差
预埋钢板中心线位置
3
预埋管、预留孔中心线位置
3
插筋
中心线位置
5
外露长度
+10，0
预埋螺栓
中心线位置
2
外露长度
+10，0
预留孔
中心线位置
10
尺寸
+10，0
5、现浇结构模板安装的允许偏差及检查方法如下表：
项目
允许偏差（mm）
检查方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、钢尺检查
截面内部尺寸
基础
±10
钢尺检查
柱、墙、梁
+4,-5
钢尺检查
层垂直高度
不大于5m
6
经纬仪或吊线、钢尺检查
大于5m
8
经纬仪或吊线、钢尺检查
相临两板表面高低差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查
6、立柱、纵横向水平拉杆、剪刀撑等重要杆件的垂直偏差、水平偏差、质量等满足《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001
脚手架搭设的技术要求与允许偏差
序号
项目
一般质量要求
1
构架尺寸（立杆纵距、立杆横距、步距）误差
±20mm
2
立杆的垂直偏差
架高
≤25m
±50mm
＞25m
±100mm
3
纵向水平杆的水平偏差
±20mm
4
横向水平杆的水平偏差
±10mm
5
节点处相交杆件的轴线距节点中心距离
≤150 mm
6
相邻立杆接头位置
相互错开，设在不同的步距内，相邻接头的高度差应＞500mm
7
上下相邻纵向水平杆接头位置
相互错开，设在不同的立杆纵距内，相邻接头的水平距离应＞500mm，接头距立杆应小于立杆纵距的1/3
8
杆
件
搭
接
1）搭接部位应跨过与其相接的纵向水平杆或立杆，并与其连接（绑扎）固定
2）搭接长度和连接要求应符合以下要求：
类别
杆别
搭接长度
连接要求
扣件式钢管脚手架
立杆
＞1m
连接扣件数量依承载要求确定，且不少于2个
纵向水平杆
不少于2个连接扣件
9
节
点
连
接
扣件式钢管脚手架
拧紧扣件螺栓，其拧紧力矩应不小于40N.m，且不大于65 N.m
其它脚手架
按相应的连接要求

7、采用钢管扣件搭设高大模板支撑系统时，还应对扣件螺栓的紧固力矩进行抽查，抽查数量应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）的规定，对梁底扣件进行100%检查。
8、立柱的规格尺寸和垂直度应符合要求，不得出现偏心荷载；
第四节、施工安全保证措施
一、组织保障
安全保证体系

二、技术措施
1、准备工作
(1) 模板拼装
模板组装要严格按照模板图尺寸拼装成整体，并控制模板的偏差在规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。
(2) 模板的基准定位工作：
1) 首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前5线必须到位，以便于模板的安装和校正；
2) 标高测量，利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置；
3) 竖向模板的支设应根据模板支设图；
4) 已经破损或者不符合模板设计图的零配件以及面板不得投入使用；
5) 支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。
2、模板支设
(1) 基础及地下工程模板：
1) 地面一下支模应先检查土壁的稳定情况，当有裂纹及塌方迹象时，应采取安全防范措施后，方可下人作业。当深度超过2m时，操作人员应扶梯上下；
2) 距基槽（坑）上口边缘1m内不得堆放模板。向基槽（坑）内运料应使用起重机、溜槽或绳索；运下的模板严禁立放在基槽（坑）土壁上；
3) 斜支撑与侧模的夹角不应小于45°，支在土壁上的斜支撑应加设垫板，底部的对角楔木应与斜支撑连牢。高大长脖基础若采用分层支模时，其上下模板应经就位校正并支撑稳固后，方可进行上一层模板的安装；
4) 在有斜支撑的位置，应在两侧模间采用水平撑连成整体。
(2) 楼梯模板
1) 梯模施工前，根据实际斜度放样，先安平台梁及基础模板，然后安梯外帮侧板。外帮板先在其内侧弹楼梯底板厚度线，划出踏步侧板位置线，钉好固定踏步侧板的档木，在现场装钉侧板，梯高度要均匀一致，特别注意最下一步及最上一步的高度，必须考虑楼地面面层的粉刷厚度；
2) 楼梯模板支撑用钢管架支设牢固；
3) 模板搭设后应组织验收工作，认真填写验收单，内容要数量化，验收合格后方可进入下道工序，并做好验收记录存档工作。
(3) 柱模板
1) 主要方法：基础面或楼面上弹纵横轴线和四周边线，并做好检查复核工作，柱、墙根部清理干净。柱、梁接槎部位此处加垫海棉，柱子阳角接缝处必须加垫海棉条，了保证柱子的截面尺寸，设置双钢管柱箍。支撑杆与楼板支架连接；
2)角柱模板的支撑：预埋件置于砼板中，柱身同一标告处设置不少于2根斜撑，如下图。

(4) 墙模板
1) 当采用拼装定性模板支撑时，应自下往上进行，必须在下层模板全部紧固后，方可进行上一层的安装。当下层不能独立安装支撑件时，应采取临时固定措施；
2) 安装电梯井内墙模前，必须在板底下200mm处牢固地满铺一层脚手板；
3) 对拉螺栓与墙模板应垂直，松紧应一直，墙厚尺寸应正确；
4) 墙模板内外支撑必须坚固、可靠，应确保模板的整体稳定。当墙模板外面无法设置支撑时，应在里面设置能承受拉力和压力的支撑。多排并别且间距不大的墙模板，当其与支撑互成一体时，应采取措施，防止浇筑混凝土时引起临近模板变形。
(5) 梁、板模板
1) 梁、板的安装要密切配合钢筋绑扎，积极为钢筋分项提供施工面；
2) 所有跨度≥4m的梁必须起拱0.2%，防止挠度过大，梁模板上口应有锁口杆拉紧，防止上口变形；
3) 所有≥2mm板缝必须用胶带纸封贴；
4) 梁模板铺排从梁两端往中间退，嵌木安排在梁中，梁的清扫口设在梁端；
5) 梁高≥300的梁侧模板底部的压条不得使用九合板，用方木固定钢管顶、夹牢；梁高<300的梁如用模板压条，则其抗剪强度必须能满足，浇砼时不能挤崩掉。
3、模板支架搭设的一构造要求
(1)梁和板的立柱，其纵横向间距应相等或成倍数。
(2)木立柱底部应设垫木，顶部应设支撑头。钢管立杆底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须顶紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。
(3)在立柱底距地面200mm高处，沿纵横水平方向按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。当层高在8～20m时，在最顶步距两水平拉杆中间应加设一道水平拉杆，当层高大于20m时，在最顶两步距水平拉杆中间应分别增加一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。
(4)木立柱的扫地杆、水平拉杆、剪刀撑应采用40mm x50mm木条或25mm X80mm的木板条与木立柱钉牢。钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ø48mm x3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。
（5）对于高大模板支撑体系，其高度与宽度相比大于两倍的独立支撑系统，应加设保证整体稳定的构造措施。
（6） 高大模板工程搭设的构造要求应当符合相关技术规范要求，支撑系统立柱接长严禁搭接；应设置扫地杆、纵横向支撑及水平垂直剪刀撑，并与主体结构的墙、柱牢固拉接。
（7）搭设高度2m以上的支撑架体应设置作业人员登高措施。作业面应按有关规定设置安全防护设施。
（8）模板支撑系统应为独立的系统，禁止与物料提升机、施工升降机、塔吊等起重设备钢结构架体机身及其附着设施相连接；禁止与施工脚手架、物料周转料平台等架体相连接。
3、模板拆除
(1) 拆模板前先进行针对性的安全技术交底，并做好记录，交底双方履行签字手续。模板拆除前必须办理拆除模板审批手续，经技术负责人、监理审批签字后方可拆除。
(2) 支拆模板时，2米以上高处作业设置可靠的立足点，并有相应的安全防护措施。拆模顺序应遵循先支后拆，后支先拆，从上往下的原则。
(3) 模板拆除前必须有混凝土强度报告，强度达到规定要求后方可拆模。
1) 侧模在混凝土强度能保证构件表面及棱角不因拆除模板而受损坏后方可拆除；
2) 底模拆除梁长≥8米，混凝土强度达到100%；＜8米混凝土强度达到75%；悬臂构件达到100%后方可拆除；
3) 板底模＜2米，混凝土强度达到50%，＞2米＜8米混凝土强度达到75%，≥8米，混凝土强度达到100%方可拆除。
(4) 柱模拆除，先拆除拉杆再卸掉柱箍，然后用撬棍轻轻撬动模板使模板与混凝土脱离，然后一块块往下传递到地面。
(5) 墙模板拆除，先拆除穿墙螺栓，再拆水平撑和斜撑，再用撬棍轻轻撬动模板，使模板离开墙体，然后一块块往下传递，不得直接往下抛。
(6) 楼板、梁模拆除，应先拆除楼板底模，再拆除侧模，楼板模板拆除应先拆除水平拉杆，然后拆除板模板支柱，每排留1～2根支柱暂不拆，操作人员应站在已拆除的空隙，拆去近旁余下的支柱使木档自由坠落，再用钩子将模板钩下。等该段的模板全部脱落后，集中运出集中堆放，木模的堆放高度不超过2米。楼层较高，支模采用双层排架时，先拆除上层排架，使木档和模板落在底层排架上，上层模板全部运出后再拆底层排架，有穿墙螺栓的应先拆除穿墙螺杆，再拆除梁侧模和底模。
(7) 当立柱的水平拉杆超过2层时，应首先拆除2层以上的拉杆。当拆除最后一道水平拉杆时，应和拆除立柱同时进行。
(8) 当拆除4~8m跨度的梁下立柱时，应先从跨中开始，对称地分别向两端拆除。拆除时，严禁采用连梁底板向旁侧拉倒的拆除方法。
三、监测监控
1、监测措施
(1) 监测控制
采用经纬仪、水准仪对支撑体系进行监测，主要监测体系的水平、垂直位置是否有偏移。
(2) 监测点设置
观测点可采取在临边位置的支撑基础面（梁或板）及柱、墙上埋设倒“L”形直径12钢筋头。
(3) 监测措施
混凝土浇筑过程中，派专人检查支架和支撑情况，发现下沉、松动、变形和水平位移情况的应及时解决。
(4) 仪器设备配置
名称
规格
数量
精度
电子经纬仪
DT202C
1

精密水准仪

1
±2”
全站仪一台
RXT—232
1
±2” ，最大允许误差±20”
自动安平水准仪

2
千米往返±3mm
红外线水准仪

1

激光垂直仪
DZJ2
2
h/40000
对讲机

3

检测板手

1

(5) 监测说明
班组每日进行安全检查，项目部进行安全周检查，公司进行安全月检查，模板工程日常检查重点部位：
1) 杆件的设置和连接，连墙件、支撑，剪刀撑等构件是否符合要求；
2) 连墙件是否松动；
3) 架体是否有不均匀沉降，垂直度偏差；
4) 施工过程中是否有超载现象；
5) 安全防护措施是否符合规范要求；
6) 支架与杆件是否有变形现象；
(6) 监测频率
在浇筑混凝土过程中应实时监测，一般监测频率不宜超过20~30分钟一次，在混凝土实凝前后及混凝土终凝前至混凝土7天龄期应实施实时监测，终凝后的监测频率为每天一次。
1) 本工程立柱监测预警值为10mm，立柱垂直偏差在24mm以内；
2) 监测数据超过预警值时必须立即停止浇筑混凝土，疏散人员，并及时进行加固处理。
四、应急预案
1、目的
提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。
2、应急领导小组及其职责
应急领导小组由组长、副组长、成员等构成。
(1) 领导各单位应急小组的培训和演习工作，提高应变能力。
(2) 当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。
(3) 负责准备所需要的应急物资和应急设备。
(4) 及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。
3、应急反应预案
(1) 事故报告程序
事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。
(2) 事故报告
事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在1小时内向上级主管部门作出书面报告。
(3) 现场事故应急处理
施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。
(A) 火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。
(B) 触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。
(C) 高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。
(D) 其他人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救。
4、应急通信联络
项目负责人：钱建强 手机：[phone]
安全员：蒋敏亮 手机：[phone]
医院救护中心：120 匪警：110 火警：119
通信联系方式应在施工现场和营地的显要位置张贴，以便紧急情况下使用。

第五节、计算书及相关图纸
【计算书】

梁模板(扣件钢管架)计算书

无锡超科食品有限公司-科研大楼工程 ；工程建设地点：锡山开发区芙蓉三路中一号；属于框架结构；地上4层；地下0层；建筑高度：14.4m；标准层层高：3.4m ；总建筑面积：3302平方米；总工期：145天。
本工程由无锡超科食品有限公司投资建设，无锡轻大建筑设计设计，地质勘察，无锡智邦监理，华仁建设集团组织施工；由钱建强担任项目经理，唐国强担任技术负责人。
高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002(3)：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。
梁段:KL7。

一、参数信息
1.模板支撑及构造参数
梁截面宽度 B(m)：0.25；梁截面高度 D(m)：0.75；
混凝土板厚度(mm)：110.00；立杆沿梁跨度方向间距La(m)：0.95；
立杆上端伸出至模板支撑点长度a(m)：0.10；
立杆步距h(m)：1.65；板底承重立杆横向间距或排距Lb(m)：1.00；
梁支撑架搭设高度H(m)：4.20；梁两侧立杆间距(m)：1.15；
承重架支撑形式：梁底支撑小楞垂直梁截面方向；
梁底增加承重立杆根数：0；
采用的钢管类型为Φ48×2.75；
立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.75；
2.荷载参数
新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.50；钢筋自重(kN/m3):1.50；
施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；
振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；
3.材料参数
木材品种：柏木；木材弹性模量E(N/mm2)：9000.0；
木材抗压强度设计值fc(N/mm2)：16.0；
木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；
面板材质：胶合面板；面板厚度(mm)：20.00；
面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；
4.梁底模板参数
梁底方木截面宽度b(mm)：60.0；梁底方木截面高度h(mm)：80.0；
梁底纵向支撑根数：3；
5.梁侧模板参数
主楞间距(mm)：350；次楞根数：4；
主楞竖向支撑点数量：2；
固定支撑水平间距(mm)：500；
竖向支撑点到梁底距离依次是：300mm，600mm；
主楞材料：圆钢管；
直径(mm)：48.00；壁厚(mm)：2.80；
主楞合并根数：2；
次楞材料：木方；
宽度(mm)：60.00；高度(mm)：80.00；
二、梁侧模板荷载计算
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:
F=0.22γtβ1β2V1/2
F=γH
其中 γ -- 混凝土的重力密度，取24.000kN/m3；
t -- 新浇混凝土的初凝时间，取2.000h；
T -- 混凝土的入模温度，取20.000℃；
V -- 混凝土的浇筑速度，取1.500m/h；
H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；
β1-- 外加剂影响修正系数，取1.200；
β2-- 混凝土坍落度影响修正系数，取1.150。
分别计算得 17.848 kN/m2、18.000 kN/m2，取较小值17.848 kN/m2作为本工程计算荷载。
三、梁侧模板面板的计算
面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
次楞的根数为4根。面板按照均布荷载作用下的三跨连续梁计算。

面板计算简图(单位：mm)
1.强度计算
材料抗弯强度验算公式如下：
σ ＝ M/W < [f]
其中，W -- 面板的净截面抵抗矩，W = 35×2×2/6=23.33cm3；
M -- 面板的最大弯矩(N·mm)；
σ -- 面板的弯曲应力计算值(N/mm2)
[f] -- 面板的抗弯强度设计值(N/mm2)；
按照均布活荷载最不利布置下的三跨连续梁计算：
M = 0.1q1l2+0.117q2l2
其中 ，q -- 作用在模板上的侧压力，包括：
新浇混凝土侧压力设计值: q1= 1.2×0.35×17.85×0.9=6.747kN/m；
振捣混凝土荷载设计值: q2= 1.4×0.35×4×0.9=1.764kN/m；
计算跨度: l = (750-110)/(4-1)= 213.33mm；
面板的最大弯矩 M= 0.1×6.747×[(750-110)/(4-1)]2 + 0.117×1.764×[(750-110)/(4-1)]2= 4.01×104N·mm；
面板的最大支座反力为: N=1.1q1l+1.2q2l=1.1×6.747×[(750-110)/(4-1)]/1000+1.2×1.764×[(750-110)/(4-1)]/1000=2.035 kN；
经计算得到，面板的受弯应力计算值: σ = 4.01×104 / 2.33×104=1.7N/mm2；
面板的抗弯强度设计值: [f] = 13N/mm2；
面板的受弯应力计算值 σ =1.7N/mm2 小于 面板的抗弯强度设计值 [f]=13N/mm2，满足要求！
2.挠度验算
ν =0.677ql4/(100EI)≤[ν]=l/250
q--作用在模板上的新浇筑混凝土侧压力线荷载设计值: q = q1= 6.747N/mm；
l--计算跨度: l = [(750-110)/(4-1)]=213.33mm；
E--面板材质的弹性模量: E = 6000N/mm2；
I--面板的截面惯性矩: I = 35×2×2×2/12=23.33cm4；
面板的最大挠度计算值: ν= 0.677×6.747×[(750-110)/(4-1)]4/(100×6000×2.33×105) = 0.068 mm；
面板的最大容许挠度值:[ν] = l/250 =[(750-110)/(4-1)]/250 = 0.853mm；
面板的最大挠度计算值 ν=0.068mm 小于 面板的最大容许挠度值 [ν]=0.853mm，满足要求！
四、梁侧模板支撑的计算
1.次楞计算
次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
次楞均布荷载按照面板最大支座力除以面板计算宽度得到：
q = 2.035/0.350= 5.814kN/m
本工程中，次楞采用木方，宽度60mm，高度80mm，截面惯性矩I，截面抵抗矩W和弹性模量E分别为:
W = 1×6×8×8/6 = 64cm3；
I = 1×6×8×8×8/12 = 256cm4；
E = 9000.00 N/mm2；

计算简图

剪力图(kN)

弯矩图(kN·m)

变形图(mm)
经过计算得到最大弯矩 M = 0.071 kN·m，最大支座反力 R= 2.238 kN，最大变形 ν= 0.026 mm
(1)次楞强度验算
强度验算计算公式如下:
σ = M/W<[f]
经计算得到，次楞的最大受弯应力计算值 σ = 7.12×104/6.40×104 = 1.1 N/mm2；
次楞的抗弯强度设计值: [f] = 17N/mm2；
次楞最大受弯应力计算值 σ = 1.1 N/mm2 小于 次楞的抗弯强度设计值 [f]=17N/mm2，满足要求！
(2)次楞的挠度验算
次楞的最大容许挠度值: [ν] = 350/400=0.875mm；
次楞的最大挠度计算值 ν=0.026mm 小于 次楞的最大容许挠度值 [ν]=0.875mm，满足要求！
2.主楞计算
主楞承受次楞传递的集中力，取次楞的最大支座力2.238kN,按照集中荷载作用下的简支梁计算。
本工程中，主楞采用圆钢管，直径48mm，壁厚2.8mm，截面惯性矩I和截面抵抗矩W分别为:
W = 2×4.247=8.49cm3；
I = 2×10.193=20.39cm4；
E = 206000.00 N/mm2；

主楞计算简图

主楞弯矩图(kN·m)

主楞变形图(mm)
经过计算得到最大弯矩 M= 0.530 kN·m，最大支座反力 R= 6.267 kN，最大变形 ν= 0.596 mm
(1)主楞抗弯强度验算
σ = M/W<[f]
经计算得到，主楞的受弯应力计算值: σ = 5.30×105/8.49×103 = 62.4 N/mm2；主楞的抗弯强度设计值
