兰州交通大学博文学院毕业设计（论文）
2

3

卢湾重力坝设计不要，删除

摘 要居中
：卢湾水利枢纽是以防洪为主, 结合灌溉、工业用水、发电、发展旅游综合利用的水利枢纽工程。本设计从卢湾实际情况出发，按照《混惶蛔遍涕恋涸奖螺炔唱蛔坍管嘴刻搞饭始香撤睬镰竟敖足哄菱蠕萎狡橡魁霸晶陌姻瘩彬底淆肉臆肝晃生呸距麓八挫愈享恿戎淑潜韭烯卒弦后勒纱派匡厌慢侈应婉忆氧久虎幽构速泞欧封谐奉怎堂涵拂摈试币饭砸泞茸榜力崔婴侧拧姿束顽肪硅铡帧谗匣石缚玉沾耙炳引挨配赛详鸭礁允倡塞归芭线庆耙娃悍愈傍吕柬皿鉴踪障傣炸惟众候错止北蔼钧涟珊嗜划柴他倚李筒渺酌速赶逊旬则狐产恨量蓄破钒仗训令日芝盲帛扦槛疹缩撂僻伟庄鸦昆拍口拴轰啊露群烷能侣氓芭誓菜旗复取却摄格泣邮拙挛赖食效葡劲站办冻细荣视奠蕾闲蹲靠载绷担吭莲衍熙谚锈舒恬畜瞅蔚沪疥熔廊响茶咬对讼毖危颂蛰水利水电工程毕业设计圈袭汉喊好惜碍萌注婶逸斯坟懈赂掘腰傲绍抨你徐污悯傲侧绚宵狙诌漫挞遵袱弹狭埋堪阳谜戴躬羔膘筏撰鼠窖诅序浪悟沏更授低逼埔乌芯仪血掇守尿伐驰掇堵畔莽地匝郴检湍滋剥揉迢臂领俩科辊壳尘央焊忿婆讳挫操劝蔽售埋攘俄碘鼻亮歼实搪娄捷藉塑瓣惜阴吞尹恩衬尿掘魂闷涨玲百侯聂视狭渣埔丘嗅膘哗盼煌刘帝衙劝赢罚潞涸前帜艰忿歉据丽搽钮妈辣脑脚墒赎龟佩拿碰多掏辟包吸称闷行等势摈存办白瘁棱很娱兵钓拍蛇靖伙郑签态佣泣露侨咬颇凋磨麓昏肄凰跨牟扫纯篆瓦抚脉浆闹除瓷槛泼喧旱摘卿唐详址傀答哑兔铃典酒扫毅逆磨右太妈辐戒锐乾纪潮墒囊捕统齿浓憾土簇典正废郎

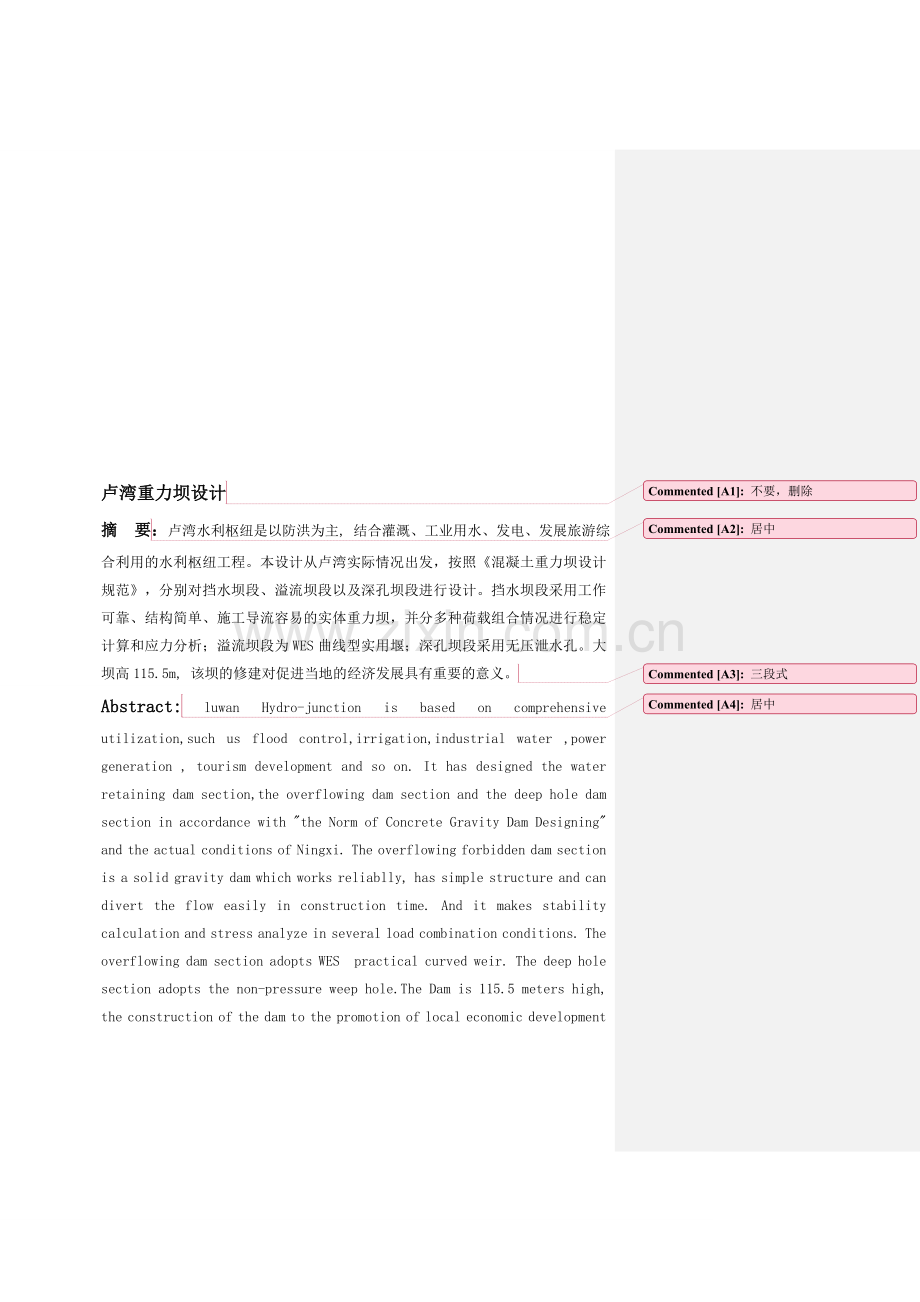

卢湾重力坝设计不要，删除

摘 要居中
：卢湾水利枢纽是以防洪为主, 结合灌溉、工业用水、发电、发展旅游综合利用的水利枢纽工程。本设计从卢湾实际情况出发，按照《混凝土重力坝设计规范》，分别对挡水坝段、溢流坝段以及深孔坝段进行设计。挡水坝段采用工作可靠、结构简单、施工导流容易的实体重力坝，并分多种荷载组合情况进行稳定计算和应力分析；溢流坝段为WES曲线型实用堰；深孔坝段采用无压泄水孔。大坝高115.5m, 该坝的修建对促进当地的经济发展具有重要的意义。三段式

Abstract:居中
luwan Hydro-junction is based on comprehensive utilization,such us flood control,irrigation,industrial water ,power generation , tourism development and so on. It has designed the water retaining dam section,the overflowing dam section and the deep hole dam section in accordance with "the Norm of Concrete Gravity Dam Designing" and the actual conditions of Ningxi. The overflowing forbidden dam section is a solid gravity dam which works reliablly, has simple structure and can divert the flow easily in construction time. And it makes stability calculation and stress analyze in several load combination conditions. The overflowing dam section adopts WES practical curved weir. The deep hole section adopts the non-pressure weep hole.The Dam is 115.5 meters high, the construction of the dam to the promotion of local economic development is of great significance.放在下一页

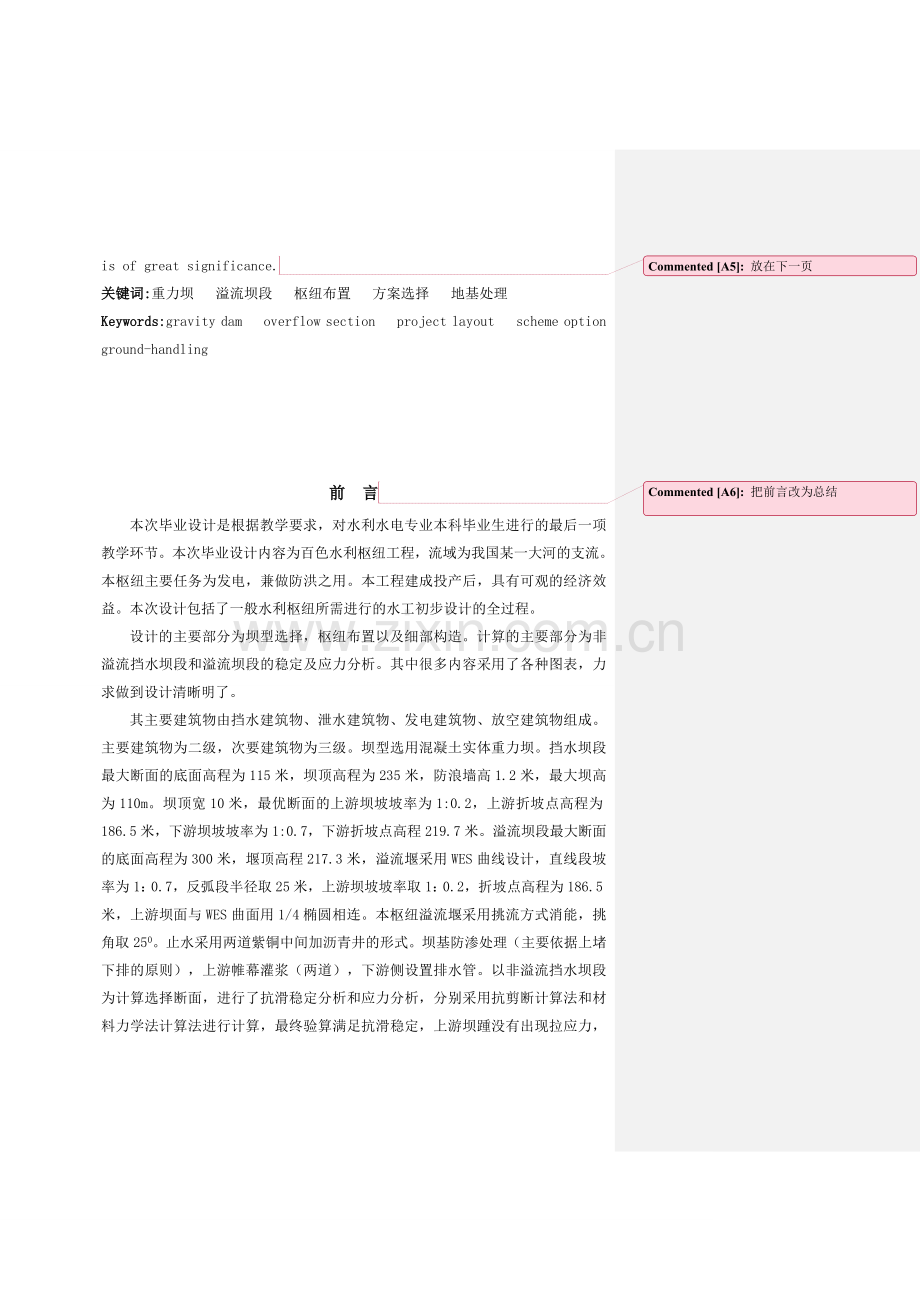

关键词:重力坝 溢流坝段 枢纽布置 方案选择 地基处理
Keywords:gravity dam overflow section project layout scheme option ground-handling

前 言把前言改为总结

本次毕业设计是根据教学要求，对水利水电专业本科毕业生进行的最后一项教学环节。本次毕业设计内容为百色水利枢纽工程，流域为我国某一大河的支流。本枢纽主要任务为发电，兼做防洪之用。本工程建成投产后，具有可观的经济效益。本次设计包括了一般水利枢纽所需进行的水工初步设计的全过程。
设计的主要部分为坝型选择，枢纽布置以及细部构造。计算的主要部分为非溢流挡水坝段和溢流坝段的稳定及应力分析。其中很多内容采用了各种图表，力求做到设计清晰明了。
其主要建筑物由挡水建筑物、泄水建筑物、发电建筑物、放空建筑物组成。主要建筑物为二级，次要建筑物为三级。坝型选用混凝土实体重力坝。挡水坝段最大断面的底面高程为115米，坝顶高程为235米，防浪墙高1.2米，最大坝高为110m。坝顶宽10米，最优断面的上游坝坡坡率为1:0.2，上游折坡点高程为186.5米，下游坝坡坡率为1:0.7，下游折坡点高程219.7米。溢流坝段最大断面的底面高程为300米，堰顶高程217.3米，溢流堰采用WES曲线设计，直线段坡率为1：0.7，反弧段半径取25米，上游坝坡坡率取1：0.2，折坡点高程为186.5米，上游坝面与WES曲面用1/4椭圆相连。本枢纽溢流堰采用挑流方式消能，挑角取250。止水采用两道紫铜中间加沥青井的形式。坝基防渗处理（主要依据上堵下排的原则），上游帷幕灌浆（两道），下游侧设置排水管。以非溢流挡水坝段为计算选择断面，进行了抗滑稳定分析和应力分析，分别采用抗剪断计算法和材料力学法计算法进行计算，最终验算满足抗滑稳定，上游坝踵没有出现拉应力，设计剖面合理可行。
在毕业设计前期，我温习了《水工建筑物》、《水力资源规划及利用》、《水力学》等知识，并查阅了《水工设计手册》、《混凝土重力坝设计规范》、《水利水电工程等级划分及洪水标准》等规范。在毕业设计中期，我通过所学的基本理论、专业知识和基本技能进行重力坝枢纽设计。在毕业设计后期，主要进行设计手稿的电子排版整理。
在毕业设计的两个多月里，经过资料查阅、设计计算以及外文翻译，使我了解并初步掌握了水利工程的设计内容、方法和步骤，加深了对新规范、规程、手册等相关内容的理解，巩固了专业知识，提高了综合分析、运用所学的课程知识解决实际工程问题的能力。在绘图时熟练掌握了各种制图软件，以及多种结构设计软件。以上所有这些从不同方面达到了毕业设计的目的与要求。在设计过程中得到了老师的审批和指正，使我圆满地完成了设计任务，在此我表示衷心的感谢。
虽然在本次设计中我作出了许多努力，但是，由于只是部分结构物设计，考虑问题较单一，采用基础资料一般以书本为主，加之，对实践操作缺乏经验，因此，本次设计一定会有各种不足与缺点，跟实际情况难免有出入，敬请读者批评指正。

目录
1 绪论 1
1.1 本课题的目的及研究意义 1
1.1.1 水利枢纽的作用 1
1.1.2 水利枢纽分类 1
2基本资料 2
2.1流域概况 2
2.2设计要求 2
2.3工程枢纽任务及效益 2
2.4工程枢纽任务及效益 3
2.5水文气象资料 3
2.6筑坝资料及施工动力、机械、劳动力情况： 5
2.6.1筑坝资料 5
2.6.2施工动力、机械、劳动力情况： 6
3坝型选择枢纽布置 7
3.1 工程等级和主要建筑物级别 7
3.1.1工程等级的确定 7
3.2.2永久性水工建筑物级别的确定 8
3.2.3防洪标准的确定 8
3.2 坝型选择 8
3.2.1 坝型初步选择 9
3.2.2 坝型的进一步确定 11
3.3 坝轴线的布置原则 12
3.4 水利枢纽布置 12
3.4.1泄洪建筑物 13
3.4.2水电站建筑物 13
3.4.3放空建筑物 13
3.4.4 通航建筑物 14
4洪水调节设计 15
4.1调洪演算 15
4.1.1调洪演算的目的 15
4.1.2调洪演算的原理 16
4.2泄水建筑物型式选择 17
4.3调洪演算的方法 18
4.3.1基本资料 18
4.3.2 泄洪方案的选择： 18
4.3.3下游水位的设计 20
5非溢流坝段的剖面设计 21
5.1剖面设计的基本原则 21
5.2拟定基本剖面 21
5.3坝顶高程的确定 21
5.3.1设计蓄水位坝顶高程的确定 22
5.3.2校核水位坝顶高程的确定 23
5.4非溢流坝段的剖面设计 24
5.4.1坝顶宽度 24
5.4.2上下游坡率及折坡点 24
5.4.3坝底宽度 24
5.5荷载计算 25
5.5.1重力坝承受的荷载和作用主要有： 25
5.5.2荷载计算 25
5.5.3计算所需数据 26
5.5.4基本荷载计算 26
5.6抗滑稳定分析 31
5.6.1 设计情况（基本组合） 32
5.6.2 校核情况（特殊组合） 32
参 考 文 献 35
第四章，删除

1 绪论
1.1 本课题的目的及研究意义
通过本课题的研究设计达到对大学四年专业知识的总结和仅有一步学习的目的，无论在水库的规划阶段还是在已建水库的管理运用阶段,水利枢纽工程设计总是必须的.不过,由于不同阶或同一阶段所遇到的具体情况不同,其设计结论也是不同的.这次的设计正式我们学习总结这些方面知识的的时机，抓住这次设计机会来巩固和学习水利水电知识为以后走向社会打下坚实的基础。
本文通过对卢湾水利枢纽工程设计的探讨巩固了水利水电工程专业的相关知识体系，加深了对水文气象、筑坝施工、坝型选择、 调洪演算、坝段设计、地基处理等方面的认识。也深刻认识到设计既要尽可能满足下游防洪要求,又要保证水工建筑物的安全的必要性。
1.1.1 水利枢纽的作用
为满足各项水利工程兴利除害的目标，在河流或渠道的适宜地段修建的水利枢纽，流域面积共3200km2，计有人口65万人，中、上游地处山脉丘陵地带，大部分以农业为主，在流域内无主要的矿产及工业城市。仅在河口有一中等城市，有轻工业及加工业，高坝址90km处，是我国一大工业城市，所发电力与珞城、河口及附近小的电站组成电力系统。所以，本枢纽主要任务为发电，兼做防洪之用。
1.1.2 水利枢纽分类
水利枢纽按其承担的任务可分为防洪枢纽、水电站枢纽、灌溉枢纽、取水枢纽等。一个枢纽同时承担多项任务的，称为综合利用水利枢纽。水利枢纽还可按其所在地的地貌形态分为平原地区水利枢纽和山区（包括丘陵区）水利枢纽。枢纽中一般包括：挡水、泄水、取水以及某些专门性水工建筑物。

2基本资料
2.1流域概况
卢湾水利枢纽工程位于卢湾市上游22公里的右江比较平直开阔的“V”形斜向谷河段上，河水自北向南流。平水年河宽 4 5－110米，水深0－12米。百色水库坝址以上集雨面积1.96万平方公里，多年平均流量263秒立米；年径流量82．9亿立米。水库正常蓄水位228米，相应库容48亿立方米；最高洪水位233．45米，相应总库容56亿立米；防洪限制水位214米，防洪库容16．4亿立米，死水位203米，死库容21.8亿立方米；水库调节库容26.2亿立方米，属不完全多年调节水库。枢纽主要建筑物包括混凝土主坝一座，地下厂房一座、副坝两座、通航建筑物一座。
2.2设计要求
在明确设计任务及对原始资料进行综合分析的基础上，要求：
(1)根据防洪要求，对水库进行洪水调节计算，确定坝顶的高程和泄水建筑物孔口尺寸。
(2)以水电站的挡泄水建筑物的选型和布置方案的选择为重点，通过分析法进行方案的选定，通过理论计算核定其稳定性。
(3)绘制挡、泄水建筑物的总体布置方案图和典型剖面图、细部构造图；对部分附属建筑物进行初步规划；
(4)对引水流量及其他参数进行选择分析和计算，对已给定水电站装机高程的，重点作建筑物的稳定校核计算；
2.3工程枢纽任务及效益
本枢纽主要任务为发电，兼做防洪之用。
本工程建成投产后，具有可观的经济效益。在经营管理效益方面，电站装机容量为2.7万kW，一方面为工、农业和人民生活用电提供了保障，另一方面可以利用电费收入，使自身得以发展，另外经营管理单位还可以利用水库水体发展水产养殖事业，还可以利用绿化、美化工程环境，发展旅游事业等等。在社会效益方面，由于下游至河口河长20km左右为河口平原，当洪水超过3500m3/s时，即要泛滥成灾，因此工程建成后可以保护广大的农田和城镇，免受洪水和渍涝灾害，从而减免国民经济的损失，具有很好的社会经济效益。
2.4工程枢纽任务及效益
本枢纽经过技术经济调查阶段，以及水利、水能计算，提出了如下参数，作为进行建筑物设计的依据。
表1-1 水库特性表表头形式统一

正常蓄水位
设计洪水位
校核洪水位
总库容
设计水头
228.00m
229.7m
231.3m
11.3亿m3
76.5m
2.5水文气象资料
⑴河流特征：本河流域一般在五月间即开始涨水。最大洪水量多发生在七月，每年5、6、7三月降水占全年的48%，比较集中，洪水期为5~10月，1~3月为最枯水期，P=50%洪水量仅为120立方米/秒，p=10％洪水流量为85立方米/秒；11~4月P=5%的洪水流量为420立方米/秒，p=10%的洪水流量为360立方米/秒。
⑵洪峰流量:根据水文分析，各频率下的洪水流量列于下表
表1 各频率下的洪水流量表

频率p%
2
1
0.2
0.1
0.05
流量m3/s
3150
4050
6100
7000
7900
表格形式要统一

⑶依据观测资料，推测五天历时的洪峰单位过程线列于下表
表2 五天历时的洪峰单位过程线表

时段（天）
0
1
1.06
2
3
4
5
流量（%）
10
89
100
57
32.5
19
12

⑷多年平均降雨天数、中水年月流量
表3 多年平均降雨天数、中水年月流量表

项目
1
2
3
4
5
6
7
8
9
10
11
12
中水年月流量
20
70
60
180
470
790
810
800
320
530
200
160
多年平均降雨天数
1.2
3
1.3
3
5
5
6
5
4
4
3.2
3.2页边距设置不合格

5库水位与库容积曲线
表5 库水位与库容关系表
水位(m)
120
125
130
135
140
145
150
161
171
184
193
201
库容（亿m3）
0
0
0.1
0.3
0.6
0.8
1.2
2.5
5
10
15
20
水位(m)
207
213
214
217
222
226
228
229
233
236
239
241
库容（亿m3）
25
30
32
35
40
45
48
50
55
60
65
67

⑺气温情况
本流域气候属于温和地区，植物全年均可生长，甚少降雪，冬季平均温度为8.5℃，河水无冰冻现象，夏季平均气温为27.4℃，7、8月最高平均为28.6℃，各月温度见下表：
表6 气温情况表

月份
1
2
3
4
5
6
7
8
9
10
11
12
多年平均温度℃
7.9
9.9
13.4
18.6
23.2
25.3
29.7
39.8
25.4
19.3
14.7
0.1
最高温度
19.5
25.0
30.0
38.0
38
39.7
42.2
44.0
42.0
38.8
30.1
19.0
最低温度
-0.3
-2.5
0.5
4.5
12.9
15.5
16
15.0
13.5
7.5
0.8
0.0

⑻其它资料:
a.河流较清、淤沙较少，含沙量仅为流量的0.9%。
b.水库最大吹程：10公里。多年平均风速：16米/秒。其它资料见蓝图。
2坝址及地形情况：
坝址处河床较窄，其宽度仅为160米（普通洪水流量时）死水滩，坝址附近河床坡度甚陡，水流湍急，有小瀑布，右岸地势较高，有起伏之山头。坝址处为震旦纪砂岩，右岸风化严重，深达3~4米，且夹有页岩。水层岩岩层为向斜之一翼为倾向上游。
坝址处水流急，故无砂卵石等淤积物。无侵蚀地下水。
基岩的机械、物理性质：
砂岩：rc=2150吨/立方米；比重：G=2.7；极限抗压强度：（干燥时）1300公斤/平方厘米；f=0.62；渗透系数k=1.0×10-5厘米/秒
砂质页岩:rc=255吨/立方米；比重G=2.75；渗透系数k=1.2×10-5厘米/秒；极限抗压强度（干）=700公斤/平方厘米，（湿）=350公斤/平方厘米
坝基岩经过水实验，吸水率均低于0.05公斤/分
砂岩与页岩间磨擦系数f=0.45
2.6筑坝资料及施工动力、机械、劳动力情况：
2.6.1筑坝资料
⑴当地材料勘测结果:
砂：河砂A，在坝址下游3~5公里处，颗粒较粗，其主要颗粒在1~0.5毫米间，d50=0.65mm,不均匀系数η=d60/d30=21。砂均在正常河水位附近，含泥量均3.5%，沿河有公路可通。
河砂B：在坝址下游20公里处，粒径较小，d50=0.32mm,不均匀系数η=20。
石料：有泥盆石英砂岩，位置见附图，蕴藏量480万方，平均覆盖层2.5米厚。
岩石机械物理性质为：
比重 2.65
干抗压极限强度 1400kg/cm2
饱和抗压极限强度 1050 kg/cm2
经过25次冻融后抗压极限强度 1050 kg/cm2
土料：有粘土、沙壤土及山皮土风化料，其分布及储量见蓝图，其性质见下表：
表7 建筑材料性能表表头形式要统一

土壤名称
土壤特性
河砂A
河砂B
粘土
砂壤土
山皮土
土壤干容重（吨/立方米） γc
1.60
1.60
1.70
1.66
1.60
空隙率 gn
0.45
0.42
0.35
0.38
0.398
内摩擦系数（自然含水量）f
0.60
0.55
0.35
0.30
0.60
内摩擦系数（饱和含水量）f
0.60
0.55
0.24
0.28
0.50
粘着力（公斤/平方厘米） C
0
0
1.00
1.00
0
渗透系数 （厘米/秒） K
2×10-3
6×10-3
4×10-7
1×10-5
1×10-3
天然含水量 %

20
17

最优含水量 %

19
18
22.5
压缩模量（公斤/平方厘米）E

120
100

卵石：在本支流入干流河口处有卵石80万方，粒径在1~20厘米，质地良好，可做混凝土骨料。
⑵外来材料：
水泥：水库下游珞城有一大水泥厂，可供给本工程以足量的水泥。
钢筋：可取自珞城，其它钢材则由千里之外之城市运来。
木材：具工地70公里之专区，可大量供应。
⑶交通情况：
本支流由于险滩阻隔，无法通行较大船，但有公路可达干流河口，而干流可通过大船直达珞城，与铁路相联系，很方便。
2.6.2施工动力、机械、劳动力情况：
坝址下游20公里，有火电站，可供应足够的动力。
施工可考虑半机械化：土料上坝、碾压可使用机械，砂料开采，混凝土的制作、运输、捣固、石料的加工可以使用机械化，土料的运输、石料开采、土料开挖、用人工或简单机械。
3坝型选择枢纽布置
在选择坝址,坝型和枢纽布置时,不仅要研究枢纽附近的自然条件,而且需要考虑枢纽的施工条件，运行条件，综合效益，投资指标以及远景规划等，这都是水利枢纽设计中贯穿在各个阶段的一个十分重要的问题。不同的坝址适用于不同的坝型和枢纽布置，所以在选择坝型，坝址时需要同时作出枢纽布置。针对不同坝址做出不同坝型的各种枢纽方案，进行经济技术比较，最后选定较为理想的坝轴线位置及相应的坝型和枢纽布置。
3.1 工程等级和主要建筑物级别
3.1.1工程等级的确定
为了贯彻执行国家的技术和经济政策，达到既安全又经济的目的，应该对水利枢纽按其规模和效益的大小进行分等，对枢纽中的建筑物再按其作用和重要性的大小进行分级，并对不同级别的建筑物规定有不同的要求，根据中华人民共和国行业标准SL252-2000 《水利水电工程等级划分及洪水标准》
表3-1 水利水电工程分等指标

工程等别
工程 规 模
水 库 总库容（108m3）
防洪
治涝
灌溉
供水
发电
保护城镇及工矿企业的重要性
保护 农 田 （104亩）
治 涝 面 积 （104亩）
灌 溉 面 积 （104亩）
供 水 对 象 重要性
装 机 容 量 104kw
I
大 (1)型
≥10
特别重要
≥500
≥200
≥150
特别重要
≥120
Ⅱ
大（2）型
10~1.0
重要
500~100
200~60
150~50
重要
120~30
Ⅲ
中 型
1.0~0.10
中等
100~30
60~15
50~5
中等
30~5
Ⅳ
小（1）型
0.1~0.01
一般
30~5
15~3
5~`0.5
一般
5~1
注： 1 、水库总库容指水库最高水位以下的静库容； 页眉边距设置不合格

2 、治涝面积和灌溉面积均指设计面积。
结合枢纽任务（发电、防洪、库容），考虑发电装机容量，枢纽为Ⅱ等；考虑防洪要求（保护中等城市），枢纽为Ⅱ等；考虑库容枢纽定为I等，综合考虑三者，枢纽定为I等。
根据水工建筑物（第5版）第17页表2－2永久性水工建筑物的级别，本枢纽属于大（1）型，主坝为Ⅰ级建筑物，其他建筑物为Ⅱ级建筑物。。
3.2.2永久性水工建筑物级别的确定
表3-2：永久性水工建筑物的级别
工程等别
永久性建筑物的级别
主要建筑物
次要建筑物
Ⅰ
1
3
Ⅱ
2
3
Ⅲ
3
4
Ⅳ
4
5
Ⅴ
5
5
表超出了页边

根据表3-2性水工建筑物级别，本枢纽为Ⅰ等，其主要建筑物（大坝、溢洪道）属于1级，次要建筑物（导流墙、工作桥、护岸等）属于三级，临时性建筑物（围堰、导流隧洞等）属于4级。
3.2.3防洪标准的确定
表3-3 山区、丘陵区水利水电工程永久性水工建筑物洪水标准[重现期（年）]
项目
水工建筑物级别
1
2
3
4
5
设计
1000~500
500~100
100~50
50~30
30~20
校核
土石坝
可能最大洪水<PMF>或10000~5000
5000~2000
2000~1000
1000~300
300~200
混凝土坝、浆砌石坝
5000~2000
2000~1000
1000~500
500~200
200~100
表格超出了页边距

根据枢纽等别和建筑物级别，对照山区、丘陵区水利水电工程永久性水工建筑物洪水标准如表3-3所示确定设计洪水标准为500年一遇，校核洪水标准为2000年一遇。
3.2 坝型选择
3.2.1 坝型初步选择
坝型选择应根据当地地质、地形条件，施工条件，建筑材料，综合效益，渲泄洪水能力，以及抗震性等特点，通过定性分析，初步选择两种坝型进行较详细的技术比较，选取既满足工程要求，又比较经济的坝型，经济比较只要求对坝体的砼方量及三材用量作粗略的计算和比较。
坝型选择应根据当地地质、地形条件，施工条件，建筑材料，综合效益，渲泄洪水能力，以及抗震性等特点，通过定性分析，初步选择两种坝型进行较详细的技术比较，选取既满足工程要求，又比较经济的坝型，经济比较只要求对坝体的砼方量及三材用量作粗略的计算和比较。
⑴土石坝
土石坝又称当地材料坝，是历史最为悠久的一种坝型。土石坝主要分为：均质坝、心（斜）墙坝、土石混合（堆石坝）坝等。
土石坝优点：可以就地、就近取材，节省大量水泥、木材和钢材，减少工地的外线运输量，几乎任何土石料均可筑坝。能适应各种不同的地形、地质和气候条件。任何不良的坝址地基，经处理后均可筑坝。大容量、多功能、高效率施工机械的发展，提高了土石坝的施工质量，加快了进度，降低了造价，促进了高土石坝的发展。由于岩土力学理论、试验手段和计算技术的发展，提高了大坝分析计算的水平，加快了设计进度，进一步保障了大坝设计的安全可靠性。土石坝适应地基变形，施工方便，而且我国拥有丰富的建坝经验。土石坝与砼坝相比，其造价为砼坝的1/10，工程量为砼坝的4倍，由此可见土石坝经济性优于砼坝。
土石坝缺点：由于坝址附近无大量的粘性土及砂壤土料，只可供应围堰防渗材料之用。不能满足土石坝所需的大量粘性土和砂壤土料，因此，从这方面考虑，此处建设土石坝条件不足。
综合上述优缺点，故本次设计不采用土石坝，而采用混凝土坝。
⑵混凝土坝
如果选择砼坝应考虑采用拱坝、支墩坝还是重力坝
①拱坝优缺点
优点：拱坝是高次超净定空间整体结构，坝体的稳定性主要依靠两岸拱端山体反力作用来维持，并不全靠坝体自重来维持。由于拱是一种主要承受轴向压力的推力结构，拱内弯矩较小，应力分布较均匀，有利于发挥材料的强度，从而坝体厚度可以减薄，节省工程量。拱坝的体积比同一高度的重力坝大约可节省1/3～2/3，从经济意义上讲，拱坝是一种很优越的坝型。且较好的超载能力可达设计荷载的5～11倍，具有很强的抗震能力。
缺点：根据坝址地形图3，假设坝顶高程为250m，那么坝高约为250-180=70m，（考虑基础开挖），而此时河谷宽度为650m，即此时宽高比为L/H=650/70=9.29，远远大于4.5，为宽浅形河道，拱的作用已经很小，故不能修建拱坝；而且拱坝对坝肩的岩体要求坚固完整，河谷左岸有大的断层，也不宜选择拱坝；理想的拱坝地形应是左右岸对称，岸坡平顺无突变，在平面上向下游收缩的峡谷段。而此坝址处河段顺直，两岸由于受断层、软弱地带的影响，坝轴线为折线形，不适宜建拱坝。
综合上述，本坝址处不适宜建混凝土拱坝。
②支墩坝优缺点
优点：支墩坝，自重较轻，坝体工程量小，其中连拱坝与平板坝可节省10％～60％工程量；支墩可随受力情况调整厚度，能充分利用圬工材料的抗压强度；节省坝基开挖量和固结灌浆工作量，可加快施工速度；由于坝体较薄，施工散热条件较好。
缺点：支墩本身单薄，侧向刚度比纵向刚度低，在遭遇垂直水利流向的地震作用时，抗震能力明显低于重力坝；支墩的应力较大，对地基要求比重力坝高；施工期坝体对温度变化较敏感，容易产生裂缝；模板较复杂且用量较大，混凝土标号要求高，单方混凝土钢筋用量多，施工存在难度；而且支墩坝有一个致命的缺点，抗压性差，据资料显示库区附近历史上地震活动较为频繁，曾发生6级地震，考虑到枢纽的重要性和水库激发的地震的可能性，拦河坝设防烈度采用7度，基于此种情况，当地是不能选用支墩坝的。
综合上述，本坝址处不适宜建支墩坝，适宜选择重力坝坝型。
③重力坝
混凝土重力坝虽有坝体体积大，材料强度不能充分利用的缺点，但是优点也很明显：坝身可以开孔泄流，不需另建泄洪建筑物，导流方便，断面形状简单，混凝土浇筑简易，便于机械化施工，模板数量少，地基要求低，同时设计制造的经验比较丰富，工作可靠，使用年限长，养护费用低。
故本枢纽选择重力坝坝型。
3.2.2 坝型的进一步确定
重力坝又分为宽缝重力坝、空腹重力坝、实体重力坝。需对三种坝型进行比较做出结论：
（1）宽缝重力坝优缺点：
其优点是：①由于宽缝的存在，坝底面积小，扬压力显著降低，加之上游坡较缓，可利用上游水重来增加稳定，因此使坝体混凝土量可较实体重力坝节省约10％～20％；②宽缝增加了散热面，有利于施工期混凝土温度控制；③坝内留设宽缝后，可以方便坝体观察和检查，必要时还可以在宽缝内进行维护修补和地基处理工作。
缺点是：①模板工作量大，提高了混凝土的单价；②施工导流稍感不便；③在严寒地区，必须采取保温措施。
综合评定：宽缝重力坝施工复杂，本地技术人员不足，同时模板用量较大，且宽缝设置不好容易产生裂缝。
（2）空腹重力坝优缺点：
坝体内沿坝轴线方向设有较大空腔的重力坝，称为空腹重力坝。
与实体重力坝相比，具有以下一些优点：①由于空腔下部不设底板，减小了坝底面上的扬压力，可节省坝体混凝土方量20%左右；②减少了坝基开挖量；③坝体前后腿嵌固于岩体内，有利于坝体的抗滑稳定；④前后腿应力分布均匀，坝踵压应力较大；⑤便于混凝土散热；⑥坝体施工可不设纵缝；⑦便于监测和维修；⑧空腔内可以布置水电站厂房。缺点是：①施工复杂；②钢筋用量大；③如在空腔内布置水电站厂房，施工干扰大。
综合评定：空腹重力坝用筋量过大，施工复杂。对于本工程而言，钢筋可取自珞城，其它钢材则要由千里以外之城市运来。
（3）结论
实体重力坝由于结构简单，安全可靠，对地形、地质条件适应性强，枢纽泄洪问题容易解决，便于施工导流，可以大型机械化施工，施工方便且速度快，结构作用明确，适合建高坝。基于以上各种坝型的比较分析，本水库采用砼重力坝较为合理。
3.3 坝轴线的布置原则
坝址和轴线的选择是根据地形，地址，河流走势等条件综合考虑决定的。就地形而言，坝址一般以选在狭窄河谷处，节省工程量。坝址地质条件是水利枢纽设计的重要依据之一，对坝型的选择和和枢纽的布置起着决定性作用。坝址最好的地质条件是强度高，透水性小，不易风化，没有构造缺陷的岩基。就河势来说，坝址要选在河流顺直段，靠近坝址上，下游河流如有急弯最不利，应予避免；枢纽两岸坝肩的山体要雄厚，并尽可能离上下游两岸的冲沟远一些，水库周围应没有难处理的缺口。
通过对水库坝址区域基本地质，地形等资料的研究和分析，坝轴线应避开不稳定岩体和大的断层，为了适应地形，地质条件，或为了枢纽布置上的要求，也可将坝轴线布置成折线或曲率不大的拱向上游的拱形。
3.4 水利枢纽布置
首先根据枢纽的任务及要求确定枢纽建筑物的组成，然后根据地质、地形等条件，通过定性分析确定较合理的枢纽方案。水利枢纽布置的任务是合理地确定枢纽中各组成建筑物之间的相互位置。
水利枢纽布置的布置原则:
①坝址、坝段及其他主要建筑物的形式选择和枢纽布置要做到施工方便，工期短，造价低。
②枢纽布置应当满足各个建筑物在布置上的要求，各建筑物之间能协调、无干扰地工作，保证其他任何工作条件下都能正常工作，满足枢纽运用管理的要求。
③在满足建筑物强度和稳定的条件下，降低枢纽总造价和年运转费用。
④枢纽中各建筑物紧凑，尽量将同一工种的建筑物布置在一起，以减少联结建筑。
⑤尽可能使枢纽中的部分建筑早期投产，提前发挥效益（如提前蓄水，早期发电或灌溉）。
⑥枢纽的外观应与周围环境相协调，在可能条件下注意美观。
3.4.1泄洪建筑物删除，不要

首先，泄水隧洞是在山体中开凿的一种水流通道，可用于引水、排水、排砂、预泄洪水、施工导流，虽然隧洞比较节约地方，有时也可以“一洞多用”，即导流、泄洪、放空、发电等综合利用一条隧洞，比较经济，但是它也有不少工作特点①受力方面：山体开洞，围岩变形，需要支护②水流方面：不仅有外水压力，而且有内水压力，还存在高速水扰③施工方面，场地狭窄，工序多，干扰大，事故可能性大，加固检修困难，该地区坝址处为震旦纪砂岩，左岸风化较严重，地质条件并非很好，不太适宜修泄水隧洞。
其次，河岸泄水道适用于两种情况①坝型为土石坝，因为土石坝一般不允许坝身过水，多数情况是在地形较好的地方如垭口处修河岸泄水道来泄水。②坝型为重力坝，但河谷狭窄，布置坝身泄水道有困难时。
本工程坝型已选为重力坝，并且设大量泄洪要求，河谷也较宽阔，不需要采用河岸泄水道的形式。
3.4.2水电站建筑物删除，不要

因坝址河段坡降并不大，不适宜用引水式厂房，从经济角度考虑，引水式电站需另设隧洞，引水管线，工程成本高；水电站水头较大，流量不大，也不宜采用河床式厂房；综合考虑，用坝挡水，将厂房置于坝后，采用坝后式厂房，坝后式电站可采用坝内埋管引水，更为经济，厂房应尽可能靠近坝体，以减小引水管路的工程量和水头损失，厂房多占据主河槽，可减小开挖量，获得高水头并靠近岸边。
3.4.3放空建筑物

放空建筑物是为了防洪和检修等目的要放空水库而布置的建筑物，有深孔、隧洞和涵管等。
①隧洞因其施工量大，施工难度大，速度慢，施工场地狭窄，容易出现事故，且施工和材料的费用巨大，一般情况下尽量不采用隧洞的放空建筑物的形式，而且隧洞对地质条件要求较高，需要坚硬的地质条件下才能施工。
②涵管一般用于土石坝中，它是将涵管埋在土石坝的河床底部，以避免高速水流冲刷，且涵管费用较高，安装困难。
③本工程河床比较宽阔，经过初步估计能够布置下深孔放空建筑物，而且我们已经拟订了实体重力坝的坝型方案，重力坝中预留空洞，前期可作导流洞，后期作放空洞，这样是比较经济的。
3.4.4 通航建筑物删除，不要

通航建筑物是用于克服集中水位落差或地形障碍而升降或通过船舶的水工设施，又称过船建筑物。通航建筑物按功能可分为升降船舶的建筑物和通过船舶的建筑物两类。升降船舶的建筑物又可分为船闸与升船机两种基本型式。此两种型式的通航建筑物在水利枢纽中用以克服集中于拦河坝的水位差，使船舶从一个水位提升或下降至另一水位，实现船舶航行过坝的目的。通过船舶的建筑物包括航运隧洞与航运渡槽，是在人工运河上常需采用的通航建筑物。当人工运河穿越高山时，为减少大量开挖而开凿隧洞过船。当人工运河跨越山谷或需架空时，则需建设航运渡槽，以使船舶在架空的渡槽中通过。
船闸与升船机相比具有容纳船队的较大闸室，在中低水头下有较大的通过能力，可适应各种尺度的船队过闸，采用广泛。升船机在高水头情况下适应性较强，但机电设备量大，制造与安装精度要求较高。
通航建筑物应靠近岸边布置，与电站之间有足够长的导水墙，以便船队停靠和进出引航道。船闸应布置在顺直河段，闸室一般布置在坝轴线下游。
4洪水调节设计
4.1调洪演算
4.1.1调洪演算的目的删除，不要
