1. 编制依据
1.1施工组织设计
《门急诊楼及手术科室楼改扩建一期工程施工组织设计》

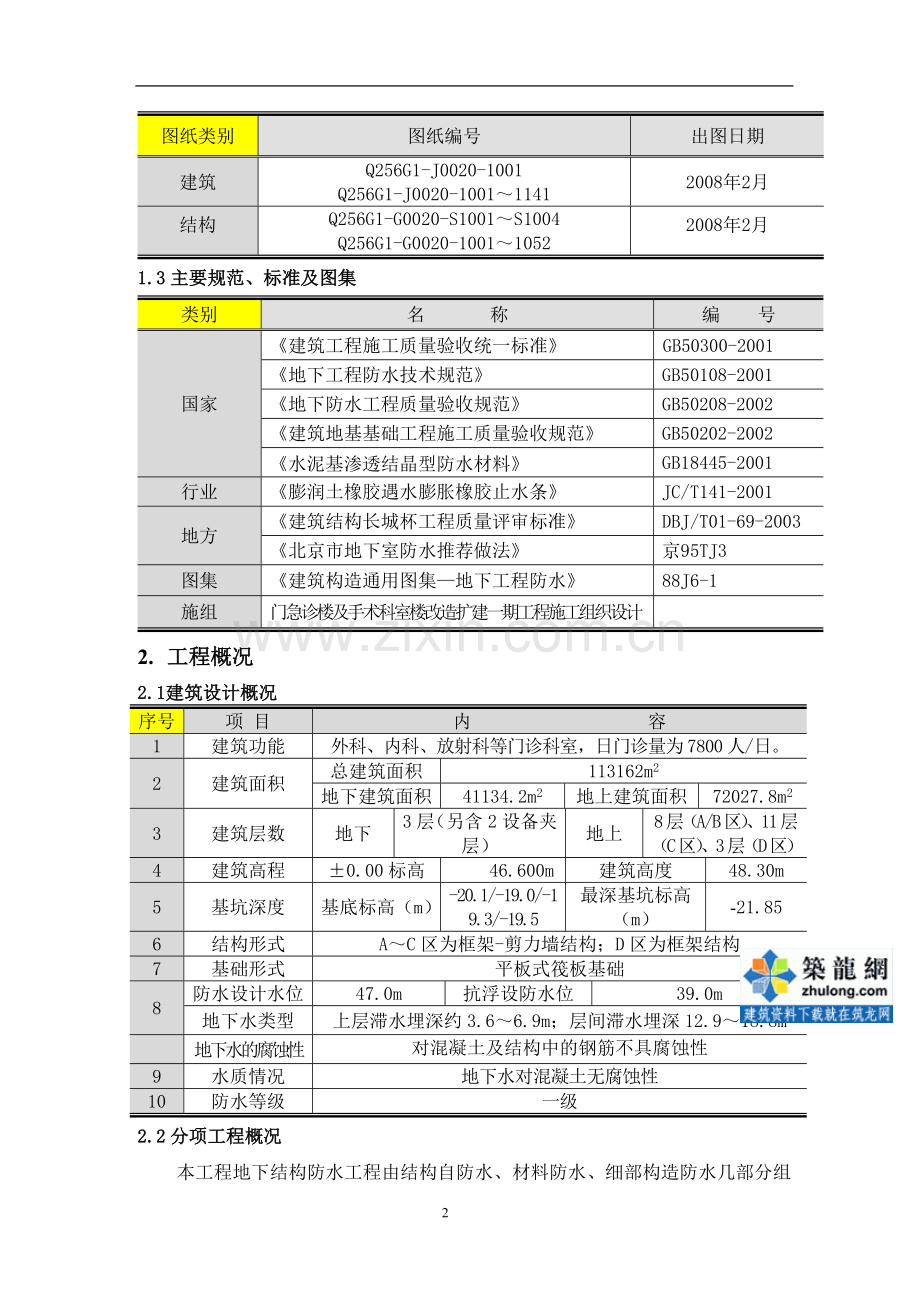

1.2施工图纸
图纸类别
图纸编号
出图日期
建筑
Q256G1-J0020-1001
Q256G1-J0020-1001～1141
2008年2月
结构
Q256G1-G0020-S1001～S1004
Q256G1-G0020-1001～1052
2008年2月
1.3主要规范、标准及图集
类别
名 称
编 号
国家
《建筑工程施工质量验收统一标准》
GB50300-2001
《地下工程防水技术规范》
GB50108-2001
《地下防水工程质量验收规范》
GB50208-2002
《建筑地基基础工程施工质量验收规范》
GB50202-2002
《水泥基渗透结晶型防水材料》
GB18445-2001
行业
《膨润土橡胶遇水膨胀橡胶止水条》
JC/T141-2001
地方
《建筑结构长城杯工程质量评审标准》
DBJ/T01-69-2003
《北京市地下室防水推荐做法》
京95TJ3
图集
《建筑构造通用图集—地下工程防水》
88J6-1
施组
门急诊楼及手术科室楼改造扩建一期工程施工组织设计

2. 工程概况
2.1建筑设计概况
序号
项 目
内 容
1
建筑功能
外科、内科、放射科等门诊科室，日门诊量为7800人/日。
2
建筑面积
总建筑面积
113162m2
地下建筑面积
41134.2m2
地上建筑面积
72027.8m2
3
建筑层数
地下
3层（另含2设备夹层）
地上
8层（A/B区）、11层（C区）、3层（D区）
4
建筑高程
±0.00标高
46.600m
建筑高度
48.30m
5
基坑深度
基底标高（m）
-20.1/-19.0/-19.3/-19.5
最深基坑标高（m）
-21.85
6
结构形式
A～C区为框架-剪力墙结构；D区为框架结构
7
基础形式
平板式筏板基础
8
防水设计水位
47.0m
抗浮设防水位
39.0m
地下水类型
上层滞水埋深约3.6～6.9m；层间滞水埋深12.9～18.8m

地下水的腐蚀性
对混凝土及结构中的钢筋不具腐蚀性
9
水质情况
地下水对混凝土无腐蚀性
10
防水等级
一级
2.2分项工程概况
本工程地下结构防水工程由结构自防水、材料防水、细部构造防水几部分组成，本工程地下室底板及外墙防水采用混凝土结构自防水与柔性防水相结合的方式。自防水等级为S8。整体防水等级为一级。本工程共设置5条后浇带。
其具体做法如下表所示：
序号
措 施
内 容
1
结构自防水
地下工程混凝土均采用预拌商品混凝土，基础底板、地下室外墙、人防顶板、地下室顶板（直接接触土壤部分）、首层楼板均采用抗渗混凝土，抗渗等级S8
2
材料防水
基础底板和地下室外墙均采用3mm+3mm厚SBSII型高聚物改性沥青聚脂胎防水卷材，采用热熔法施工，卷材和基层、两层卷材之间、基础底板防水卷材与基层之间均满粘,
3
细部构造防水
基础桩头防水：水泥基渗透结晶型防水涂料+聚合物水泥防水砂浆+缓膨型遇水膨胀橡胶止水条
后浇带：竖向采用3mm厚钢板止水带、水平向采用缓膨型遇水膨胀橡胶止水条
墙体水平施工缝：底板导墙采用3mm厚钢板止水带，其它部位采用缓膨型遇水膨胀橡胶止水条
变形缝、沉降缝：中埋式橡胶止水带
2.3工程特点及难点
2.3.1北京**医院“门急诊楼及手术科室楼改造扩建一期工程”是北京市重点工程，**地区的标志性建筑，建工集团的重点工程。
2.3.2本工程基坑面积大，基础底板顶面及底面标高不一，给施工带来较大难度。底板厚度，顶面及底面标高详见下图：

2.3.3本工程为平板式筏板基础，基础下抗拔桩总桩数为63根。桩头钢筋锚入底板，桩头防水处理复杂，难度高。
2.3.4用于本工程的防水材料种类多，其中缓膨型遇水膨胀橡胶止水条、水泥基渗透结晶型防水涂料、聚合物水泥防水砂浆等均为新型防水材料。
2.3.5地下室外墙防水工程经历雨季，防水面积大，基坑深度大；从基础底板到地下室外墙防水施工持续时间长，给防水施工带来了较大的困难。

2.4工程量
序号
项目
材料规格
单位
数量
1
防水混凝土
抗渗等级S8
m3
26000
2
底板卷材防水
3mm+3mm厚SBSII型高聚物改性沥青聚脂胎防水卷材
m2
15000
3
地下室外墙卷材防水
m2
12000
4
地下室顶板卷材防水
m2
3800
5
缓膨型遇水膨胀橡胶止水条
20×30mm
m
2500
6
底板卷材防水导墙
MU5.0页岩砖
m3
78
7
地下室外墙防水保护层
60mm厚聚苯水泥双面复合板
m2
12000
8
细石混凝土防水保护层
C20
m3
4500
9
中埋式橡胶止水带

m
240
10
止水钢板

m
850
11
防水导墙防水保护层
5mm厚聚乙烯泡沫塑料片材
m2
320
3. 施工安排
3.1 质量目标：达到一级防水标准：不允许渗水，结构表面无湿渍。
3.2 工期安排
工程项目
时间安排
桩头防水处理
2009-3-30～2009-4-10
基础底板防水工程
2009-3-25～2009-4-23
地下室外墙防水工程
2009-7-16～2009-10-1
3.3 任务安排
本工程防水施工由北京建工集团有限责任公司总承包，由专业防水施工单位分包。
3.4 验收程序
施工中，每道工序完成后都须按以下验收程序进行验收：专业施工队自检→工长自检→质检员验收→监理验收，经监理工程师验收合格后方可进行下一道工序的施工。
3.5施工流水段划分

基础部分施工流水段按照设计后浇带划分为八段，详见下图：

4. 施工准备
4.1技术准备
4.1.1熟悉图纸，编制详细的施工方案，进行方案交底、技术交底，以便指导施工。
4.1.2施工前工长依据施工图纸及施工方案，对施工人员进行书面和口头技术交底和安全交底。
4.1.3底板及侧墙防水混凝土、基础垫层混凝土采用商品混凝土，基础垫层混凝土一次压光找平，防水导墙砌筑砂浆采用干拌砂浆。底板防水保护层采用C20细石商品混凝土。
4.1.4提前编制试验计划，做好防水原材料复试和见证工作。
4.2施工人员准备
4.2.1 管理人员：设两名施工经验丰富、管理协调能力强的专业工长。
4.2.2具体操作人员：分包单位施工人员必须具备防水施工上岗证，分包单位须派出有丰富施工经验、责任心强并有相应资质的防水专业负责人和技术负责人现场指挥和指导施工。劳动力配备见下表：
工种
按工程施工阶段投入劳动力情况
桩头处理
基座底板防水层施工
侧墙防水层施工
抹灰工
5
30
70
防水工
8
50
80
壮工
15
35
15
电工
3
3
3
合计
31
118
168

4.2.3 防水分包单位应具有不低于防水专业施工贰级资质。分包单位资质证书、特种作业人员操作上岗证在施工前应由分包单位报总包技术质量部及安保部，并由总包技术质量部报监理审查备案。
4.3现场准备
4.3.1地下室防水层施工时，由于本工程地下水位较高，防水层施工之前应做好降低地下水位和排水工作，地下水位应降至防水层底标高500mm以下，并保持到防水层施工完毕及底板混凝土（后浇带）浇筑完毕。
4.3.2铺贴防水层的基层表面，应平整、牢固、清洁、干燥，并经验收合格。
4.3.3基层表面不得有空鼓、开裂、起砂、脱皮等缺陷。
4.3.4基层应保持干燥，局部渗水部位应用堵漏剂封堵。基层干燥程度的简
单控制方法为：剪一块1㎡防水卷材，空铺在基层，放置3～4h后，掀开观察，卷材表面及基层无水印即为合格。
4.3.5基层与立面的转角处，如阴阳角、管根、预埋件等部位应用水泥砂浆抹平成半径50mm的圆弧。
4.3.6基层表面如有残留的砂浆硬块及突出部分，应铲除干净；阴、阳角，抹成圆弧，并将尘土、杂物清扫干净。穿过墙面的预埋管件、后浇带等处必须符合设计和规范的规定。在铺贴防水卷材前应进行隐蔽工程检查验收。底板防水导墙采用外防内贴法施工、砌筑好永久导墙。
4.3.7现场做好消防准备工作，配备好消防灭火器材，以防卷材施工时发生火灾事故。
4.3.8准备两间卷材库房及一间小型机具库房，配备灭火器，并与易燃易爆物品隔离。
4.3.9外墙防水施工前基坑上口用脚手板搭设防护棚，其下拉设安全网，对防水施工作业面上空进行防护，防止上部施工坠物伤人，同时基坑边设专人旁站，随时注意作业面上空情况。
4.4材料准备
4.4.1材料部门在防水施工前制定备料计划，并组织材料进场，主要防水材料如下表：
序号
材料名称
单位
数 量
进场日期
1
3mm+3mm厚SBSII型高聚物改性沥青聚脂胎防水卷材（底板）
m2
15000
2009.3.20
2
3mm+3mm厚SBSII型高聚物改性沥青聚脂胎防水卷材（外墙）
m2
12000
2009.7.10
3
冷底子油
t
3
2009.2.15
4
缓膨型遇水膨胀橡胶止水条
m
2500
2009.6.20
5
页岩砖
块
5万
2009.3.01
6
干拌砂浆
t
30
2009.3.01
7
止水钢板
m
850
2009.4.5
8
5mm聚乙烯泡沫塑料片材
m2
320
2009.3.20
9
聚苯水泥双面复合板
m2
12000
2009.7.30
10
水泥基渗透结晶型防水涂料
t
2
2009.3.20
11
聚合物水泥防水砂浆
t
10
2009.3.20
4.4.2材料检验
4.4.2.1每批防水材料进场前，材料部门应提前报验，防水材料均应带有出厂合格证、防伪标识和质量检验报告。材料进场后由总包、监理两方共同抽样，首先进行外观检查，检查内容包括卷材是否断裂、皱折、孔洞、剥离、边缘不整齐，颜色，每卷卷材的接头。外观检查合格的卷材抽样送至实验室做复试，检验合格后由试验室出具抽样试验报告，方可施工，以保证材料符合要求。材料符合要求方可进场，否则，按不合格品处理。
4.4.2.2防水材料应按最大需要量提前集中进场，进场后状态标记为“待抽检”；监理会同总包、分包按规范要求共同抽样送检复试，状态标记为“检验中”；复试结果由总包交监理审查备案，如该批材料合格，即可进场使用，状态标记为`“合格”；如检测结果为不合格，应按相关物资检验程序立即退场，并做好书面记录，状态标记为“不合格”。
4.4.3防水材料的质量要求
4.4.3.1 混凝土结构自防水
1）本工程按照设计要求，地下室底板和外墙混凝土的抗渗等级为：S8。
2）±0.00以下结构使用的混凝土：氯离子含量不大于0.06%，碱含量应控制在3Kg/m3以内。
3） ±0.00以下结构用水泥、砂石、外加剂、掺合料等建筑材料，必须具有法定检测单位出具的含有碱含量和碱集料活性数据的检测报告及氯离子含量检测报告，无碱含量数据检测报告的混凝土禁止在基础工程中使用。
4） 混凝土其它指标要求详见《混凝土施工方案》
4.4.3.2 材料防水
1)SBSII型3mm高聚物改性沥青聚脂胎防水卷材外观质量、品种规格应符合现行国家规范及设计要求：成品卷材卷紧卷齐，端面里进外出不得超过20mm；在4～40℃任一温度下展开，在距卷芯1000mm长度外不应有10mm以上的裂纹或粘结；卷材表面必须平整，不允许有孔洞、缺角和疙瘩；每卷接头处不应超过1个，较短的一段不应少于1000mm，接头应剪切整齐，并加长150mm；卷材的主要物理性能应符合以下要求：
序号
项 目
性能指标
1
可溶物含量
≥2100 g/m
2
不透水性
压力0.3Mpa，保持时间120min，不透水
3
耐热度，0C
1050C无滑动、流淌、滴落
4
拉力，N/50mm ≥
纵横向
800
5
最大拉力时延伸率，% ≥
纵横向
40
6
低温柔度：-250C
3mm厚，r=15mm；3s，弯1800无裂纹
7
撕裂强度，N ≥
纵横向
350
4.4.3.3 细部构造防水
1)缓膨型遇水膨胀橡胶止水条表面不允许有开裂、缺胶等影响使用的缺陷；外观应为具有一定弹性均质的条状物，色泽均匀，无明显凹凸、麻点、凹痕、气泡、杂质等缺陷，其物理性能满足下列要求：

序号
项 目
性能指标
1
抗水压力MPa
2.5 MPa
2
规定时间吸水膨胀率%
24h
200%～250％
48h
72h
96h
120h
144h
3
最大吸水膨胀率％
300％
4
密度g/m3
1.4±0.1
5
耐热性 80℃×5h
无流淌
6
低温柔性 -20℃×2h绕Φ20mm圆棒
无裂纹
7
耐水性
浸泡24h
整体膨胀无碎块
2)水泥基渗透结晶型防水涂料应具有良好的耐水性、耐久性、耐腐蚀性；具有良好的粘结性、抗磨性和抗刺穿性，其性能指标应符合以下要求：
序号
项 目
性能指标
1
安定性
合格
2
凝结时间
初凝时间 min ≥
20

终凝时间 h ≤
24
3
抗折强度MPa≥
7d
2.8

28d
3.5
4
抗压强度MPa≥
7d
12.0

28d
18.0
5
湿基面粘结强度 MPa≥
1.0
6
抗渗压力（28d） MPa≥
1.2
7
第二次抗渗压力（56d） MPa≥
0.8
8
渗透压力比（28d） ％
300
3)橡胶止水带：止水带表面不允许有开裂、缺胶、海绵状等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3；止水带表面允许有深度大于2mm、面积不大于16mm2的凹痕、气泡、杂质、明疤等缺陷不超过4处。
4)聚合物水泥砂浆应符合以下要求：水泥强度等级不低于42.5Mpa；砂采用中砂，含泥量不大于1%，硫化物和硫酸盐含量不大于1%；聚合物乳液外观应无颗粒、异物和凝固物，固体含量应大于35%。
5)止水钢板：钢板表面的锈蚀、麻点或划痕等缺陷，其深度不得大于钢板厚度的负偏差值。
4.4.4材料存放
干拌砂浆、防水材料应入库存放，或选择干燥通风的高处，其底部要垫高并做防潮处理，现场准备塑料布，阴雨天及时铺盖压实，不得水浸或雨淋。卷材应立式码放，高度不超过两层，避免雨淋、日晒、受潮，注意通风。
4.5机具准备
序号
机具名称
单位
数量
序号
机具名称
单位
数量
1
半硬性尼龙刷
把
30
10
铁桶
只
10
2
油灰刀
把
20
11
剪刀
把
20
3
抹子
把
20
12
量尺
把
10
4
吹风机
台
5
13
线坠
只
10
5
平铲
把
10
14
靠尺
把
4
6
扫帚
把
20
15
放线用品

若干
7
油毛刷
把
80
16
手持压滚
把
60
8
拖线板
把
5
17
喷灯
个
30
9
灰槽
个
6
18
干粉灭火器
瓶
30

4.6试验计划
序号
材料名称
单位
总量
取样原则
取样
计划
见证
计划
1
3mm+3mm厚SBSII型高聚物改性沥青聚脂胎防水卷材
m2
30000
同厂、同品种、同规格卷材10000m2为一批，不足10000m2亦为一批。在外观质量检查合格的卷材中，任取一卷做物理性能试验，将卷材切除距外层卷头2500mm，顺纵向取长为800mm的全副卷材试样2块，一块做物理性能检验用，另一块备用。
3
1
2
缓膨型遇水膨胀橡胶止水条
m
2500
同厂同月生产、同标记的产品每进场一次为一验收批；在外观检验合格的样品中随机抽取足够的试样，进行物理检验。
1
1
3
中埋式橡胶止水带
m
240
同一生产厂、同月生产、同标记的产品为一验收批。在外观检查合格的样品中，随机抽取足够的试样，进行物理检验。
1
1
4
水泥基渗透结晶型防水涂料
t
2
在同一生产厂每次进场不大于50t为一验收批。每次取样10Kg。取样后充分拌合均匀，一分为二，一份送试，一份留存。
1
1
5
聚合物水泥防水砂浆
t
10
每次进场不大于10t为一验收批。每次取样5Kg。分为二份，一份送试、一份备用。
1
1
4.6.1要求：防水材料应保证有不少于30%的试件送至见证试验室进行检测。
4.6.2见证取样的时间根据工程的进度由见证取样人及时通知监理。

4.6.3见证取样部位：原材在现场取样。
4.6.4实际使用数量可能与本计划不完全相符，以实际数量为准。
4.7施工作业条件要求
4.7.1 桩头防水施工作业条件
4.7.1.1桩顶剔凿至设计标高，桩侧剔凿至混凝土密实处。
4.7.1.2桩头防水处理之前，灰尘及有机物必须清理干净，并用清水冲净。
4.7.1.3基面要求潮湿，但不得有明水。
4.7.1.4 桩侧及钢筋周围凹槽已按要求剔凿完毕。
4.7.1.5 桩侧周围500mm范围内垫层混凝土搓毛。
4.7.2卷材防水层施工作业条件。
4.7.2.1防水找平层必须平整、牢固。
4.7.2.2防水基层表面尘土、砂层等杂物清扫干净，且不得有凹凸不平、松动空鼓、起砂、开裂等缺陷。
4.7.2.3基层表面平整度为：用2m长靠尺检查，基层与直尺之间的最大空隙不超过5mm，且每米长度内不多于1处，空隙允许平缓变化。
4.7.2.4基层表面的阴阳角处，均应做成圆弧形，阴阳角圆弧半径为50mm。
4.7.2.5铺贴卷材前应使基层表面干燥，满粘法施工要求基层含水率小于9%，新作业面施工前先用简易法测基层含水率，即用1m2的卷材覆盖3～4h后察看凝结水情况，若无凝结水即可进行卷材的铺贴。
4.7.2.6地下工程工期紧，基础底板部位卷材与垫层、卷材与防水导墙面层、地下室外墙部位卷材与墙体之间、两层卷材之间全部采用满粘法，基层要求必须干燥。
4.7.3后浇带防水混凝土施工作业条件
4.7.3.1沉降后浇带在结构封顶后，实测其绝对沉降值的沉降差满足设计要求后，才可封闭。施工后浇带在其两侧混凝土龄期达到60天后才可封闭。
4.7.3.2清除后浇带和施工缝部位垃圾、水泥薄膜、表面上松动砂石和软弱混凝土层，同时加以凿毛，并用水冲洗干净并充分湿润，混凝土表面不得有明水。
4.8样板计划

桩头剔凿、桩头防水和卷材防水每道施工工序在全面开展前，应按规范、设计及本方案具体要求做出样板，经业主、监理、总包三方联检合格后方可进行大面积施工，且大面积施工质量不得低于防水样板质量标准。

5. 施工方法
抗渗混凝土结构自防水施工方法详见《混凝土施工方案》，本方案不予详述。
基础底板防水施工工艺流程：
桩头部位剔凿→垫层施工→桩头部位基层处理→桩头防水施工→基层清理→测试基层含水率→基层隐检→弹线找规矩→涂刷基层处理剂→细部3mm厚防水附加层(宽度不少于500mm)→第一层3mm厚防水卷材热熔铺贴(底板满粘)→第一层3mm厚防水卷材收头→第一层3mm厚防水卷材接头密封→第二层3mm厚防水卷材铺贴→第二层3mm厚防水卷材收头→第二层3mm厚防水卷材接头密封→细部构造处理→自检、清扫→验收→防水保护层
地下室外墙防水施工工艺流程：
清理外墙穿墙螺栓孔→防水砂浆填补螺栓孔→打磨、清理混凝土墙体→基层隐检→涂刷基层处理剂→细部3mm厚防水附加层(宽度不少于500mm)→第一层3mm厚防水卷材热熔铺贴→第一层3mm厚防水卷材收头→第一层3mm厚防水卷材接头密封→第二层3mm厚防水卷材铺贴→第二层3mm厚防水卷材收头→第二层3mm厚防水卷材接头密封→细部构造处理→自检→验收→防水保护层

5.1基础桩头防水施工做法
5.1.1基层处理
涂刷水泥基渗透结晶型防水涂料之前应将涂刷部位进行麻面处理，桩四周垫层部位下剔25mm，将浮渣、灰尘清理干净并用清水冲净；基面要求潮湿，但不得有明水。

5.1.2水泥基渗透结晶型防水涂料施工
5.1.2.1按厂家产品说明书规定的配合比混料，用手动或电动搅拌器充分搅拌，稍放置后再搅匀即可涂刷（抹）。每次拌合的数量视工程量大小而定。一次的调配量，以20分钟用完为限。
5.1.2.2涂料不得少于两层，最终厚度为0.8～1.0mm。
5.1.2.3涂刷时须使用半硬的尼龙刷，不得使用抹子、滚筒、油漆刷或喷枪等工具。涂刷时应用力均匀并来回纵横的进行，以保证凹凸处都能均匀的涂上涂料。
5.1.2.4每遍涂刷时应交替改变涂层的涂刷方向，同层涂料的先后搭茬宽度控制在30～50mm。
5.1.2.5第二层涂刷应在第一层初凝并呈湿润状态时进行，如第一层表面干燥应喷水后施工。
5.1.2.6在热天施工时宜在早、晚或夜间进行，防止涂层过早干燥而造成表面起皮、龟裂，影响其渗透效果。
5.1.2.7水泥基渗透结晶型防水涂料不得在雨中施工。
5.1.2.8在养护过程中必须在施工后48小时内，视天气情况铺设塑料布和防火
草帘，以防止雨淋、烈日暴晒及污水污染。

5.1.3缓膨型遇水膨胀橡胶止水条施工
5.1.3.1桩头根部采用20×30mm的缓膨型遇水膨胀橡胶止水条，止水条应切45度斜角用火烧丝绑成环形，与抗拔桩立面混凝土贴和紧密。
5.1.3.2桩头钢筋根部采用20×30mm的环形缓膨型遇水膨胀橡胶止水条（止水条应切45度斜角用火烧丝绑成环形），在钢筋根部剔凿20×30mm的凹槽，用火烧丝捆绑固定在钢筋上，用于放置缓膨型遇水膨胀橡胶条。
5.1.3.3凹槽内混凝土面层应无浮渣、尘土，并在施工过程中保持干燥。
5.1.3.4桩侧及钢筋根部橡胶条应分别沿桩头及钢筋根部连续、完整的铺设，缓膨型遇水膨胀橡胶止水条闭合部位应切成45°斜角，挤压使两端头粘结牢固。
5.1.3.5止水条施工完毕，应立即进行下一道工序的施工，即聚合物水泥防水砂浆的施工。

5.1.4聚合物水泥防水砂浆的施工
5.1.4.1抹砂浆前先处理基面，基面必须保证干净、牢固、湿润。
5.1.4.2聚合物胶和聚合物粉按厂家要求拌和，可采用人工或机械搅拌。
5.1.4.3聚合物水泥砂浆拌合后应在1小时内用完，施工中不得私自加水。
5.1.4.4配置好的聚合物水泥防水砂浆用刮板或抹子抹两遍，总厚度10mm即可。每遍都必须要压实抹平，第二遍应压光。
5.1.4.5聚合物水泥防水砂浆应在5℃以上施工、贮存。
5.1.4.6聚合物水泥砂浆防水层未达到硬化状态时不得浇水养护或直接受雨水的冲刷。
5.2防水卷材施工做法
5.2.1基础底板外及防水导墙部位防水采用外防内贴法。基础底板防水导墙厚240mm，采用MU5.0页岩砖。防水保护墙采用M7.5的DM砌筑砂浆砌筑。内侧抹20厚水泥砂浆找平层。卷材甩茬完成后在保护墙上用混合砂浆砌二皮砖压顶。防水保护墙范围内防水卷材满粘，靠结构一侧粘合5mm厚聚乙烯泡沫塑料片材保护防水。各部位做法如图所示：

5.2.2 电梯机坑、集水坑部位防水做法如下图：

5.2.3外墙防水采用外防外贴法。防水保护层采用60mm厚聚苯水泥双面复合板，防水卷材端部采用高聚物改性沥青材料进行收头。地下室外墙在使用防水砂浆封堵穿墙螺栓孔洞后，用手砂轮将外墙表面毛刺、凸起等打磨平整后方可进行立面防水施工。基础导墙水平施工缝部位增铺一层卷材加强层。具体做法见下图：

5.2.4铺贴外墙卷材之前，应先将接茬部位的各层卷材揭开，并将其表面清理干净，
如卷材有局部损伤，应及时进行修补后方可继续施工，卷材的接茬长度为100mm，两层卷材应错槎接缝，错开距离不得小于350mm，上层卷材应盖过下层卷材，见下图：

5.3防水卷材施工要点
5.3.1防水导墙施工要点
5.3.1.1防水导墙墙的砌筑施工
1)砌筑砖砌体时，砖应提前1～2d浇水湿润。
2)干拌砂浆应随拌随用，水泥砂浆应在3h内使用完毕。
3)组砌方法应正确，一般采用一顺一丁砌法。
4)砌筑要里外咬槎，上下错缝，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。
5)砌筑前，垫层表面应清扫干净，洒水湿润。
6)砌墙要挂线，做到“上跟线，下跟棱，左右要对平”。
7)水平灰缝厚度和竖向灰缝宽度一般为10mm，但不小于8mm，也不应大于12mm。竖向灰缝不得出现出现透明缝、瞎缝和假缝。
8)砌砖施工临时间断处补砌时，必须将接槎表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。
5.3.1.2防水导墙抹灰
1)基层处理：将墙面残存的砂浆、污垢、尘灰等清理干净，用水浇墙，将墙面湿润。
2)吊垂直、套方找规矩、抹灰饼。

3)冲筋，抹底层砂浆：底层砂浆分层与所冲筋抹平，并用大杠刮平找直，木抹子搓毛。
4)抹面层砂浆：将底层砂浆浸水湿润，紧跟抹罩面灰，用大杠横竖刮平，木抹子搓毛，铁抹子溜光压实。
5.3.2防水卷材施工要点
5.3.2.1基层处理
1)施工前将基层清理干净，防水导墙立面采用满粘法，施工保证含水率小于9%。
2)阴阳角部位用水泥砂浆抹成半径不小于50mm的圆弧。
3)涂刷基层处理剂：在基层表面涂刷冷底子油，要涂刷均匀，不透底，冷底子油干燥后方可铺贴卷材。
5.3.2.2卷材铺贴
1)铺贴卷材采用热熔法施工。
2)基础底板部位卷材与垫层、卷材与防水导墙面层、地下室外墙部位卷材与墙体之间、两层卷材之间全部采用满粘法。
3)防水卷材撞桩头处要求严密，不得留空。
4)先铺贴阴阳角等部位的加强层，经质检和监理检查之后方可进行大面积铺贴。
5)先将集水坑、电梯井、后浇带等处的防水卷材铺贴完毕后再铺大面。
6)先铺平面，后铺立面，交叉处应交叉搭接。
7)铺贴卷材前应放线，以确保搭接长度和铺贴顺直。将防水卷材按铺贴长度进行裁剪并卷好备用，操作时用一根φ30长1.5m的铁管穿入已卷好的卷材的卷心，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300mm～500mm的距离，往返喷烤，不得将火焰停留在一处烘拷时间较长，卷材接缝与收头处必须100%烘烤。观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均匀，不窝气，铺粘时必须有熔融沥青从边端挤出。
8)铺贴防水卷材时，要自然铺贴，绝不可猛力拉或将不均衡的拉力施于任何角度上。
9)两幅卷材长、短边搭接均不少于100mm，上下两层和相邻两幅卷材的接缝应错开350mm，且两层卷材不得相互垂直铺贴, 在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应少于600mm。同一层相邻两幅卷材的横向接缝应彼此错开1500mm以上。

10)铺贴时将贴有标签的卷材表面朝上。
11)细部节点
（1）阴阳角处理：
阴阳角在防水施工中是关键部位，它不在一个平面，而是三面交叉，这给卷材的铺贴带来很大难度。由于现场的阴阳角形状、大小不同，将针对每一个具体的阴阳角当场测量，当场裁剪、当场铺贴，保证阴阳角处的防水卷材贴得结实且不空鼓，保证防水施工质量。
（2）阳角卷材做法：按阳角折裁图裁取一块卷材，反折未切口的上端，用焰炬烤贴在左右立墙面上。然后将切口卷材下端两片的卷材向外翻粘贴，粘在基面上。然后另裁一片200×200㎜卷材，用焰炬烤贴在阳角对角线的基面上。（如下图）

（3）阴角卷材做法：按阴角折裁图裁取一块卷材，对折未切口的上端、用焰炬烤贴在左右立墙面上。然后将切口卷材下端两片，叠合在一起，用焰炬烤贴在基面上形成阴角。（如下图）

12)热熔封边：卷材搭接缝处用喷枪加热，压合至边缘挤出沥青粘牢。接缝部位必须溢出沥青热熔胶，并形成匀质的沥青条，溢出熔融沥青标准如下图所示：

13)粘贴卷材应展平压实，卷材与基层、各层卷材间必须粘结紧密，搭接缝必须粘贴封严，无裂缝、损伤、气泡、脱层或滑动。
14)铺贴后卷材应平整顺直，搭接尺寸正确，不得有扭曲。
15)外墙防水卷材由下而上施工时，要求保护层和底部回填土及时跟上。
5.3.2.3保护层施工
卷材施工完毕，经隐检合格后，应立即进行保护层施工，以保护卷材免受损伤。平面做50mm厚细石混凝土保护层，要求表面平整，强度可靠，且细石混凝土保护层表面要求搓麻。肥槽回填灰土前外墙防水层贴60mm厚聚苯水泥双面复合板防水保护层。
5.4 细部构造防水做法
5.4.1基础部分有一道沉降后浇带和三道施工后浇带，施工后浇带在其两侧混凝土浇筑完成60天后进行浇筑，沉降后浇带在主体结构完成后进行浇筑。为防止防水导墙部位后浇带防水卷材在施工前起鼓，在进行该部位垫层、防水导墙及防水卷
材施工时采取以下处理措施：

5.4.2地下室外墙后浇带在做防水之前以1100×600×60mm的C20预制钢筋混凝土盖板(盖板配筋为Φ12@150双向钢筋网片，吊钩为Φ12钢筋)封闭，预制盖板预埋钢筋与后浇带内墙体钢筋绑牢。铺贴外墙卷材时，先在预制板外侧铺一层防水附加层，然后大面卷材直接铺过预制盖板。后浇带两侧竖向施工缝采用止水钢板墙中布置,其凹面应朝向迎水面，转角及接头处止水钢板应切45°角满焊。

5.4.3地下室底板后浇带按照设计要求做法如下：

5.4.4基础底板导墙处水平施工缝采用止水钢板进行防水，止水钢板居中布置，埋入100mm，在施工缝以上露出100mm高，其凹面应朝向迎水面，转角处止水钢板应切45°角满焊。做法如下图：

5.4.5地下室外墙水平施工缝采用缓膨型遇水膨胀橡胶止水条进行止水处理，浇筑混凝土时，在施工缝部位埋置20×30mm木条，混凝土接缝前将止水条放入凹槽内，用水泥钢钉固定,间距600mm。

5.4.6地下室外墙穿墙套管防水做法
5.4.6.1穿墙套管与管道之间的缝隙用阻燃密实材料填实，且端面光滑，具体做法见下图：

5.4.7本工程共有7处变形缝，分别是：
5.4.7.1 18/K-J轴与二期工程交接处。
5.4.7.2 18/G-H轴与二期工程交接处。
5.4.7.3 18/M-L轴与二期工程交接处。
5.4.7.4 18/E-F轴与二期工程交接处。
以上四处变形缝处卷材防水与橡胶止水带甩槎给二期施工单位,外墙橡胶止水带做到一期图纸要求部位。详见下图：

5.4.7.5．A/30－31轴同南侧汽车坡道交接处。
5.4.7.6．Q－P/37轴与东北侧地铁出口交接处。
5.4.7.7．E/19－20轴地下二层夹层与北配楼人防出入口交接处。
以上三处后续工程暂时无法施工，变形缝处卷材防水与橡胶止水带封闭，待后序施工时将此处划开将中埋式止水带及防水与后续工程相连。详见下图：

5.4.8 地下外墙模板全部采用加焊止水环的三节止水螺栓，拆模后，螺栓孔内用水泥防水砂浆抹面找平，做外墙卷材防水前，用手砂轮将外墙表面凸起、流浆、毛刺打磨平整后方可进行立面防水施工。作法见下图：

5.5 季节性施工
外墙防水将在雨施期间进行。雨季的防水施工应符合下列规定：
5.5.1 所有防水层的施工不得在雨天进行。
5.5.2水泥基渗透结晶型防水涂料和聚合物水泥防水砂浆在热天施工时宜在早、晚或夜间进行，防止表层过早干燥而造成表面起皮、龟裂，影响其渗透效果。
5.5.3水泥基防水涂料施工后应铺设塑料布或防火草帘，以防止雨淋、烈日暴晒及污水污染。
5.5.4 聚合物水泥砂浆不得在五级以上大风天施工，在初凝前不得被雨淋。
5.5.5 缓膨型遇水膨胀橡胶止水条不得在雨后立即施工，施工前基面应干燥。施工后注意天气情况，如有雨，提前用塑料布覆盖，防止雨淋。
5.5.6雨天和五级及以上大风天严禁进行防水卷材防水施工。气温低于-10oC时不可进行防水卷材热熔施工。

6. 质量标准
6.1水泥基渗透结晶型防水涂料
6.1.1主控项目
6.1.1.1涂料防水层所用材料及配合比必须符合设计要求。
6.1.1.2涂料防水层及其转角处等细部做法均须符合设计要求。
6.1.2一般项目
6.1.2.1涂料防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。
6.1.2.2涂料防水层应与基层粘结牢固，表面平整、涂刷均匀，不得有流淌、漏刷和露底现象。
6.2聚合物水泥防水砂浆
6.2.1主控项目
6.2.1.1聚合物水泥防水砂浆的原材及配合比须符合设计或规范要求。
6.2.1.2聚合物水泥防水砂浆各层间必须结合牢固，无空鼓现象。
6.2.2一般项目
6.2.2.1聚合物水泥防水砂浆防水层表面应密实、平整，不得有裂纹、起砂、麻面等缺陷。
6.3防水保护墙砌筑
6.3.1主控项目
6.3.1.1砖和砂浆的强度等级必须符合设计要求。
6.3.1.2砌砖水平灰缝的砂浆饱满率不得小于80%。
6.3.1.3砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。
6.3.1.4砌砖的允许偏差为：位置偏移为10mm，垂直度为5mm。
6.3.2一般项目
6.3.2.1砖砌体组砌方法应正确，上、下错缝，内外搭砌。
6.3.2.2砖砌体的灰缝应横平竖直，厚薄均匀。水平灰缝厚度宜为10mm，但不小于8mm，也不应大于12mm。

6.3.2.3砌砖的一般尺寸允许偏差为：顶面标高：±15mm；表面平整度：8mm；水平灰缝平直度：10mm。
6.4卷材防水层
6.4.1主控项目
6.4.1.1防水卷材必须符合设计及规范要求。
6.4.1.2卷材防水层及其转角处、变形缝、穿墙管道等细部做法均符合设计及规范要求。
6.4.2一般项目
6.4.2.1卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应作成圆弧型。
6.4.2.2卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边、鼓泡等缺陷。
6.4.2.3侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀一致。
6.4.2.4卷材搭接宽度的允许偏差为-10mm。
6.5细部构造
6.5.1主控项目
细部构造所用的遇水膨胀橡胶条和接缝密封材料必须符合设计及规范要求。
6.5.2一般项目
接缝处的混凝土表面应密实、洁净、干燥，密封材料应嵌填严密，粘结牢固，不得有开列、鼓泡和下塌的现象。
6.6检验批的划分
6.6.1基础底板防水工程检验批按照施工流水段进行划分。
6.6.2外墙立面卷材防水层检验批分层分段划分。
7.成品保护
7.1防水涂料进行施工时应注意不得污染桩头部位的钢筋，如有污染应立即清除。
7.2 水泥基渗透结晶型防水涂料在施工完后应用塑料薄膜覆盖，避免雨淋、烈日暴晒。
7
