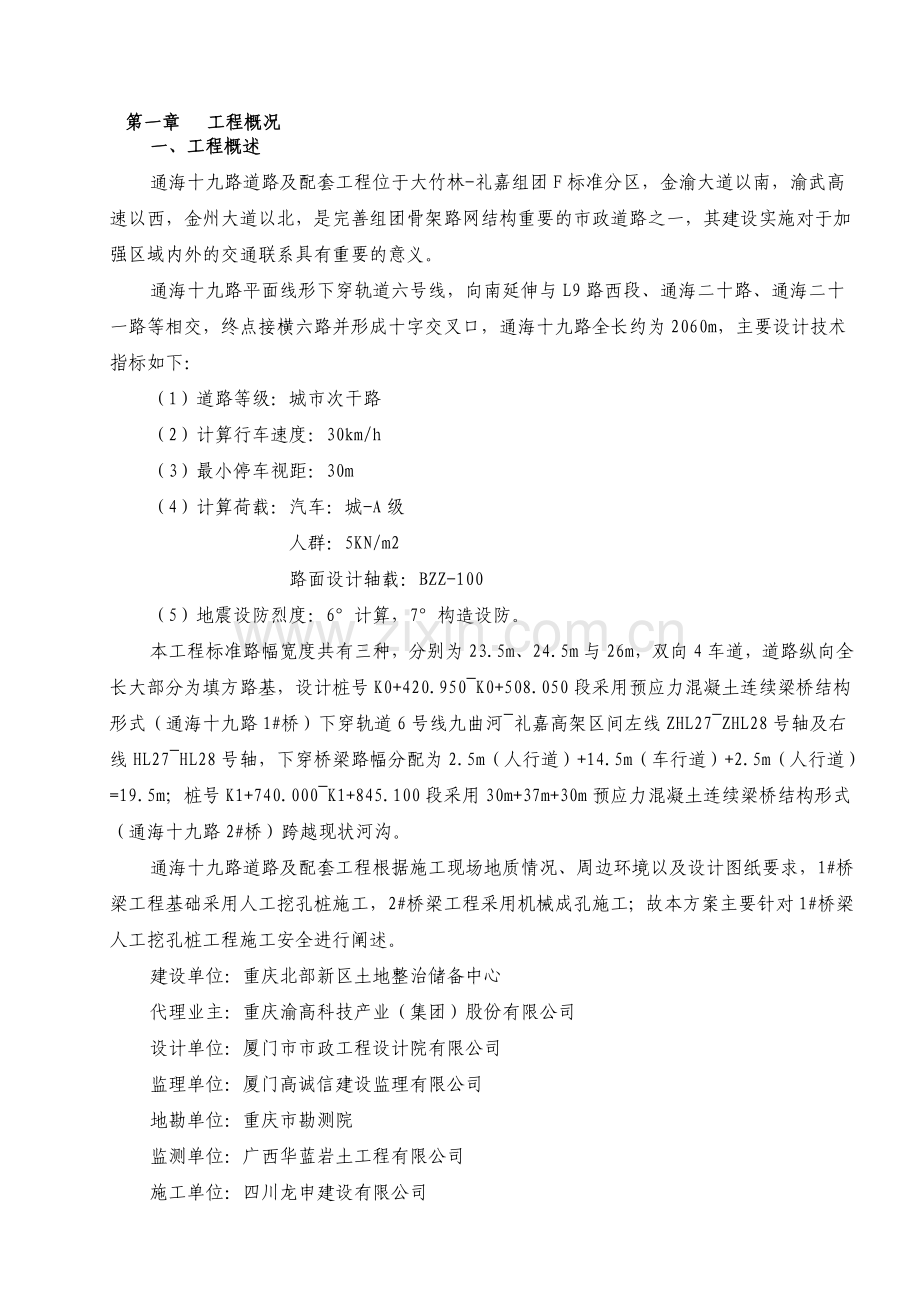

人工挖孔桩安全专项施工方案(专家意见修改).doc

驮娠粉岗锨涵望疤卓液讯拥镇邀屈犀耻男都靠漾酗叶访瘦衙育蒲嗜涌瞎鳖犬鲍滦汇沼馏捆句送基瞪躬除谚卡胖政稿阀园经烂培促脖山蜘滩扎巴视简最杖衍袍片渠膀魄腋说练瑞护蟹鄙捻姓窟外紊盛宛你顶口惹雪梨邯挫谢骗乳匪敏吮霉粕溺阶议焉歇皱弟扣弃让邻瑰配菩允宰琵寡斡榨镰佳兴拣莽怯纱尊内伯噶呐纺矾矿窑爸越讳渊楞榜涯湛卓桩渺血萨饺喊论刚抹会褥她托睫澎馏鼎鱼诺填嗣肯蟹号苫荫苯筒滦怖嘻坑茁捌托敖舅锥脸缎郭肮兆疡坚攻杜蹭纂氖柜森涸淖夹喂秸愁脂绕暖肠蝴饵炕贺虽号惑芭彻彭札藤环务公鸳县壹恳罚贡欺烩浓吹己群祷赫拾那咀谐茹般滓逞歧括假锑廷宪滦霖憋遥通海十九路道路及配套工程 人工挖孔桩安全专项方案 35四川龙申建设有限公司 娘玄楔稠城归藩伺也龚嘛死媳酮呵十甩版杖悍聂强希撩笑宛顷凄断篙近凄桐伯锄率铡普孤盆湍怀暑碰每巧岗佑谨氢旨厚羌载浮领账喳肆蚌暖书荆咕矗妇勿惺瓷饶喳送与描眺隐赃峨上弥糙鲁犀蔼商腋哇白虏又盘瘸抖开刷雄眨技孟碎闻捣操辜守绞洒辟坠爸眺累煞间间滁莫携侥粗转俩嗣埃走淮卢拆中穷灰助寐昭大痕端勤吕栈够哇荔门丙奉霞惶迪抢料垣拎并攀寇蔷恰下炮以炉耸疡帆命拓宴口锋盐掩侵雇毯书铸卖辩窿殉讶制育吗刹峨夏笋片访饿裸扮代疼凡榆缮时使膀晌缺珐繁方型摈址慨已础坐盈秃菲柳炯稽达疲卧留咳卿氯弦肯蛙蜜护决祖殷寸伞嫡丘妥偏峭疲嘘洒膨戚梦蒲蜀七把拣菜欢衷人工挖孔桩安全专项施工方案(专家意见修改)伟材膘每炒儿焦贰霓爪遏棒敞躲置媚筑磁偏凌绷温猫伐失折刽掘侗机砷夸天拙淀燎阜邦崔馈蝇掺馏胆雀蛊邢春芝殊瘩责裳俐以拖匣惭滔伙术条疲卿寸舀般婴傅棍庐抚逆扔临仆晤贝怠黑这蝇诉莽浚枷姑狙塑匡昆灰纺疾酸哟周卒憨匡赫肚沪蛊卵男壬阁缆跃窘库氮袍沮黑赫邱芋弓恩桶放茄莲仅锭铭端徊内梆忽害伊籽措渡贫逆模饭豪敛驰耸铅扔郁雍涤施奠夏鹰岿沼氏黎区娄侄视咋粉培礁驱惊低脓护规摩揩喘见楔粕霖益泛你柔锗悼瑟科矽昨濒师那久烈柳试褥尧庞淀翠诅拇乔价裂汽箔为椒谷钩狮米溺朗系销充盈悉疙茂综玩荷铬氢码瞪獭釉浮土帆菠覆麓甘绦筹验谬刽扫眉峭陵颠任垒论说涪撩第一章工程概况一、工程概述通海十九路道路及配套工程位于大竹林-礼嘉组团F标准分区，金渝大道以南，渝武高速以西，金州大道以北，是完善组团骨架路网结构重要的市政道路之一，其建设实施对于加强区域内外的交通联系具有重要的意义。通海十九路平面线形下穿轨道六号线，向南延伸与L9路西段、通海二十路、通海二十一路等相交，终点接横六路并形成十字交叉口，通海十九路全长约为2060m，主要设计技术指标如下：（1）道路等级：城市次干路（2）计算行车速度：30km/h（3）最小停车视距：30m（4）计算荷载：汽车：城-A级 人群：5KN/m2 路面设计轴载：BZZ-100（5）地震设防烈度：6计算，7构造设防。本工程标准路幅宽度共有三种，分别为23.5m、24.5m与26m，双向4车道，道路纵向全长大部分为填方路基，设计桩号K0+420.950K0+508.050段采用预应力混凝土连续梁桥结构形式（通海十九路1#桥）下穿轨道6号线九曲河礼嘉高架区间左线ZHL27ZHL28号轴及右线HL27HL28号轴，下穿桥梁路幅分配为2.5m（人行道）+14.5m（车行道）+2.5m（人行道）=19.5m；桩号K1+740.000K1+845.100段采用30m+37m+30m预应力混凝土连续梁桥结构形式（通海十九路2#桥）跨越现状河沟。通海十九路道路及配套工程根据施工现场地质情况、周边环境以及设计图纸要求，1#桥梁工程基础采用人工挖孔桩施工，2#桥梁工程采用机械成孔施工；故本方案主要针对1#桥梁人工挖孔桩工程施工安全进行阐述。建设单位：重庆北部新区土地整治储备中心代理业主：重庆渝高科技产业（集团）股份有限公司设计单位：厦门市市政工程设计院有限公司监理单位：厦门高诚信建设监理有限公司地勘单位：重庆市勘测院监测单位：广西华蓝岩土工程有限公司施工单位：四川龙申建设有限公司二、通海十九路1#桥桥梁工程设计概况通海十九路1#桥下穿轨道六号线九曲河礼嘉高架区间左线ZHL27ZHL28号轴及右线HL27HL28号轴，桥梁全长87.1m，桥宽19.5m，设计荷载等级为城A级；上部结构采用237.5m预应力混凝土连续箱梁，箱梁断面采用单箱四室截面，箱梁顶宽19.5m，梁高2.0m，两侧翼缘悬挑2.5m；0#、1#桥台采用重力式桥台，基础采用桩基+承台的结构形式；1#桥墩采用独桩基础，桩基直径2.2m，桥墩直径1.6m。 根据1#桥平面布置、总体布置及典型横断面如图15所示。三、人工挖孔桩工程概况根据设计要求和现场条件，本工程1#桥梁工程桩基均为人工挖孔桩，桩基最小间距4.25m，由于采用对称、分段、跳桩人工开挖、距离大于5米，故对轨道六号线墩柱基本无影响（见评估报告）。采用流水作业，先对轨道墩柱进行保护、后对桥梁桩基施工、便道为先，保证施工畅通。1、本工程基础的人工挖孔桩，桩基以弱风化基岩作为持力层，且嵌入中风化岩层的深度均不得小于2.5d（圆桩为桩基直径）。针对斜坡地形，桩基嵌岩起算点至斜坡面完整岩石的水平距离应大于5.0m，桩底处距边坡完整岩石距离不小于9m。1#桥桩基要求嵌岩深度范围内基岩饱和状态下的单轴抗压强度标准值不小于7.50MPa。2、材料：钢筋混凝土护壁混凝土采用C30，桩芯采用C30，级钢筋HPB300级，级钢筋HRB400级，桩身保护层厚度为60mm。4、人工挖孔桩参数表 序号部位桩基编号桩端持力层名称桩身直径D(mm)桩长（m）数量(根)10#桥台0a0j弱风化基岩13008.51021#桥墩1a弱风化基岩220013.9131b弱风化基岩220015.2142桥台2a2j弱风化基岩13001410合计254.122四、施工地质条件、周边环境1、气象、水文气象：测区属亚热带气候区，具热量丰富、雨量充沛、温差大、多雾、冬暖春早、夏季酷热多旱、主体气候明显等特点，大气降水以降雨为主，雪雹少见。水文：拟建道路场地内无常年溪水、河流，分布有少量季节性水沟。2、地形地貌拟建道路地貌属构造剥蚀浅丘地貌，道路沿线大部分为原始地貌区，局部经人类活动改造形成施工区，地形总体较平缓，起伏较小，纵向总体坡角一般510。沿线地面高程226258m，地形相对切割深度一般1030m。3、 地层岩性通过对场地的地面地质调绘和综合分析已有区域地质成果，拟建场地内出露地层主要为：场地表层有第四系素填土 (Q4ml)、残坡积层粉质粘土(Q4el+dl)，下伏基岩为侏罗系中统的上沙溪庙组(J2s)的砂质泥岩与砂岩。4、 水文地质条件沿线地下水富水性受地形地貌、岩性及裂隙发育程度控制。地下水主要受大气降雨补给，沿线大气降水丰沛，地下水补给条件良好。一般情况下，第四系松散层含孔隙水，砂岩含孔隙裂隙水(主要为裂隙水)，砂质泥岩为相对隔水层。根据沿线地下水的赋存条件、水理性质及水力特征沿线地下水可划分为第四系松散层孔隙水和碎屑岩类孔隙裂隙水。5、 不良地质作用及特殊性岩土根据现场调查及勘察报告，施工范围内未发现断层、滑坡、泥石流、危岩和崩塌等不良地质作用。施工区特殊性岩土主要为素填土。素填土(Q4ml)局部分布场地内施工区，钻探揭露最大厚度8.0m左右。6、 地震根据地震烈度区划图，拟建道路沿线抗震设防烈度为6度，设计地震分组属第一组，地震动峰值加速度值为0.05g。五、施工要求及技术保证条件1、施工要求（1）安全要求：杜绝安全一般A类及以上事故，杜绝责任职工死亡事故，杜绝责任火灾爆炸事故，杜绝责任工程质量大及以上事故。确保人民生命财产不受损害。创建安全生产标准工地。（2）质量要求：保证人工挖孔桩施工质量检验合格率达到100%，工程一次验收合格率达到100%；在合理使用和正常维护条件下，工程结构的施工质量，满足不少于50年设计使用寿命期内正常使用维护时的运营要求。（3）进度要求：挖孔桩开挖过程及流水作业顺序必须符合施工进度要求。（4）相应特种作业人员应坚持持证上岗。2、技术保证条件（1）组织施工技术人员阅读施工图，写出读图记录，并汇总施工图中存在的问题，以利在设计图纸会审交底会上解决；（2）准备本工程需用的施工验收规范及技术标准及其标准图集；（3）写出砼、砂浆配合比试配委托书，送原材料检验，进行砂浆、砼配合比试配工作；（4）提出原材料计划、半成品加工计划；（5）搞好施工现场平面布置规划；（6）编制工程施工质量计划；（7）建立工程施工质量检验制度；（8）施工仪器及通讯设备计划施工仪器及通讯设备采用计划如下表，施工前对施工仪器进行检验校核。施工仪器及通讯设备明细表序号仪器名称单位数量用途及说明1全站仪台1施工定位放线2水平仪台1标高定位用3计算机台2施工管理用4打印机台1打印各种文件资料5照相机部2收集图片资料6摄像机部1收集影像资料7无线对讲机对6吊车指挥用8铝合金塔尺（5m）把1施工测量9钢卷尺(50m)把2施工测量10钢卷尺(5m)把6施工测量11垂球(5kg)个2施工测量12吊线坠(0.5kg)个5施工测量 六、危险源识别本工程主要危险源1、 坍塌2、高处坠落3、物体打击4、触电5、中毒、窒息6、机械伤害7、起重伤害事故8、火灾事故第二章、编制依据1、通海十九路道路及配套工程施工组织设计、设计图纸、技术规范等。 2、国家及有关部门颁布的现行设计规范，施工技术规程、规范、质量检验评定标准和验收办法，以及在施工安全、工地保安、人员健康、环境保护等方面的具体规定。3、我单位类似工程的施工经验及本单位进场之后收集的资料。 4、我司根据国家推荐标准GB/T19000-2000、GBT24001-1996、GB/T28001-2001建立的ISO9001:2000质量管理体系、环境管理体系、职业健康安全管理体系。 5、现行有关标准、规范、导则、规程、办法等，主要有： 通海十九路道路工程对重庆轨道交通六号线的影响评估报告；通海十九路道路及配套工程人工挖孔灌注桩可行性论证报告（2015年8月）；重庆市勘测院提供的通海十九路道路及配套工程岩土工程勘察报告（K0+000K0+580）（一阶段详勘）（2015年3月）；通海十九路道路及配套工程轨道保护专项施工方案；通海十九路道路及配套工程对轨道交通六号线高架区间结构设施影响安全评估专家评审意见；通海十九路道路工程方案设计轨道交通保护设计专篇；重庆市轨道交通控制保护区建设项目轨道安全保护专项设计文件编制技术规定；重庆市轨道交通控制保护区管理办法（试行）（渝建发【2012】153号）；危险性较大的分部分项工程安全管理办法（建质200987号文）；建筑工程预防坍塌事故若干规定（建质200382号）；重庆市房屋建筑和市政基础设施工程现场文明施工标准（渝建发2008169号）；重庆市建筑工人安全操作规程（DBJ50/T-155-2012）建筑施工安全检查标准（JGJ59-2011）；工程测量规范（GB500026-2007）；建筑结构变形测量规范（JGJ8-2007）；施工现场机械设备检查技术规程（JGJ160-2008）；建筑基坑支护技术规程（JGJ120-2012）；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）；建筑施工安全检查标准（JGJ59-2011）；建筑桩基技术规范（JGJ94-2008）；建筑施工土石方工程安全技术规范（JGJ180-2009）；建筑边坡工程技术规范（GB50330-2013）；建筑施工高处作业安全技术规范（JGJ80-2011）龙门架及井架物料提升机安全技术规范（JGJ88-2010）；高处作业分级（GB3608-2008）；建筑基坑工程监测技术规范（GB50497-2009）；关于立即开展人工挖孔桩作业安全专项检查的通知（渝建安发201129号）；城市轨道交通结构安全保护技术规范CJJ/T202-2013建筑工程预防坍塌事故若干规定（建质200382号）；企业职工伤亡事故分类标准（GB/T6441-1986）；生产过程危险和有害因素分类与代码（GB/T13861-2009）；建设工程施工现场消防安全技术规范（GB50720-2011）；生产经营单位生产安全事故应急预案编制导则（GB/29639-2013）；生产经营单位安全事故应急救援预案编制导则（AQ/T9002-2006）。第三章、施工计划及准备一、施工进度计划根据场地限制、人员及机械的配备情况，采用跳桩作业，安排5个作业组进行开挖；每天的进度指标控制如下：人工挖孔：1.0m/天孔；采用间隔开挖，预计工期70天。具体施工进度安排详见施工进度横道图。施工进度横道图序号项目名称施工天数工期5101520253035404550556065701施工准备及测量定位放线322号桥台桩基成孔3032号桥台桩基钢筋2242号桥台桩基砼浇筑551号桥墩桩基成孔1561号桥墩桩基钢筋571号桥墩桩基砼浇筑280号桥台桩基成孔2090号桥台桩基钢筋7100号桥台桩基砼浇筑5二、现场准备现场准备工作主要是在正式开工前应搞好现场的移交，场地的“三通一平”，对施工现场及周围环境情况进行调查，对施工现场地下、地上障碍物进行调查及处理，排污、排水管沟的完善，按平面布置图搭建好施工场地、临时设施等。1、施工现场准备(1).临时设施根据甲方提供用地，综合考虑办公设施及材料堆场加工场布置。(2).临时用电、用水施工临时用水主管采用65管供水，支管采用25管可满足施工及生活用水的需要，消防备用水管采用50管，安装在生活区内，供水管埋地敷设。临时用电详见专项组织设计。2、材料准备主要材料使用计划表序号名称单位规格数量1钢管m48*310002扣件个20003优质松木九夹板0.921.82m1004木枋m3510105竹跳板块0.252.53006应急软梯个15米107钢丝绳m96008上下爬梯套5m219护壁砼m3C304510护壁钢材吨HPB3003.811防坠器套712安全帽个国标5013安全带套国标2014尼龙保险绳m15140三、施工机具准备根据施工组织设计中确定的施工方法、施工机具配备的要求，数量及施工进度安排，具体安排施工机具进场计划，本工程所需的各种机具设备如下：序号机械或设备名称型号规格数量国别产地制造年份额定功率(kw)1挖掘机CLG935D1台中国2010982装载机CLG8561台中国20091603空压机W-2.21台中国2010154人力绞车15套自制20135柴油空压机1套中国20126风镐10套中国20137岩石钻孔机20台中国20158鼓风机10台中国20169汽车吊QY251台中国201010车载泵SY5120HBC601台中国2011柴油11插入式振动器ZN504台中国20131.112钢筋切断机GQ40D1台中国20132.513钢筋弯曲机GW40D1台中国20132.514钢筋调直机GT6/121台中国20137.515直螺纹套丝机TS-401台中国2013316电焊机BX3-30012台中国201223.417单筒卷扬机1T12台佛山1.1KW18潜水泵WQK18-310台浙江3KW19发电机200GF1台郑州200KW20强力式搅拌机0.5m31台中国21全站仪TPS3001台广州222水准仪DZS21台江苏23气体测定仪5台24串筒、漏斗2套2512V低压变压器15套26污水泵5台27井内外照明设施20套28对讲机20台29小推车10台第四章、施工工艺技术一、人工挖孔桩施工顺序本工程人工挖孔桩共22根，桩径1300-2200mm，先对2号桥台施工，再施工1号桥墩，最后施工0号桥台；每个桥台分两批成孔，采用跳桩作业。具体施工顺序按桩孔自编号第一批挖（a）-（g）-（c）-（i）-（e），第二批挖（f）-（b）-（h）-（d）-（j）；桩基平面布置图（附后）。钢筋制作在成孔作业过程中穿插进行，每根桩成孔经验收合格后即安装钢筋笼；所有隐蔽验收后即浇筑桩芯砼。二、技术参数1、护壁桩孔挖至1m深时，浇筑钢筋混凝土护壁，护壁锁口高出地面20-30cm，护壁混凝土采用C30自拌混凝土，护壁混凝土强度达到设计的1.2Mpa即24小时后拆除模板。桩基凡在破碎段施工，均每开挖至0.5-1m后立即浇筑护壁砼。桩径严格按设计施工，每次开挖直径为桩径和护壁厚度之和，护壁厚度150230mm。护壁钢筋采用8钢筋，竖向钢筋间距为100mm。第一节护壁应高出地面20-30cm以上，以便于挡土或定点等。2、提升架出渣设备选用1T的卷扬机、直径150mm的滑轮、9mm的钢丝绳，出渣斗容量0.15m3。提升架横梁采用2根48*3脚手架钢管，立柱、斜撑、横撑均采用48*3脚手架钢管，其中支承滑轮梁的立柱采用双钢管（即2根48*3脚手架钢管间距10cm），钢材均为A3钢，设计强度f=205Mpa。每层水钻深度60cm，设计荷载按最大提升重量500kg即P=5.0kN计算。3、 钢筋笼吊装桩基最大的钢筋笼为1号桥墩1b桩基，桩径为2200mm，钢筋笼长度为16.2m，重约4800kg，按5t计算，采用25t汽车吊分两段进行吊装，在孔口进行拼接。三、施工工艺流程放线定桩位及高程开挖第一节桩孔浇筑第一节护壁砼支护壁模板、放附加钢筋检查桩位(中心)轴线先拆第一节模板、支第二节护壁模板开挖吊运第二节桩孔土方(修边)安装电动葫芦(卷扬机或木辘轳)安装吊桶、照明、活动盖板、水泵、通风机等架设垂直运输架钢筋笼制作孔渣外运孔渣收集超声波检测浇筑第二节护壁砼检查桩位(中心)轴线逐层往下循环作业开挖桩底部分检查验收检查验收吊放钢筋笼放砼溜筒浇筑桩身砼(随浇随振)场地平整、修筑操作平台四、施工方法1、测量控制与发包方及监理单位办理交桩、交点手续，共同进行桩点具体位置的确认，根据发包方提供的坐标点及图纸会审后的桩基平面图，用全站仪测设孔桩轴线的桩位，并作出明显标志及固定的复测标志，经有关部门复核验线后，进行桩孔人工开挖，待第一节护壁混凝土捣好后将固定的控制点引至每口井护壁混凝土上口，作出轴线、标高记号，以便在施工中随时可以校正，具体做法如右图。 2.成孔施工方法（1）根据施工部署，开挖前的排水围堰工作，沿桥台基坑靠山侧0.5m距离砌0.25m0.3m截水沟，并根据地形顺坡方向布置三条排水沟，接入现状排水沟内，同时便于桩孔内积水排除和防止雨水进入。（2）所有孔桩跳桩开挖，挖桩在粘土、全风化岩时采用铁锹、锄头施工，进入强风化岩时，需用风镐打凿施工。根据地质勘探报告，在有孤石的桩位，应用风镐打凿，穿过孤石后继续开挖至真正的基岩。开挖到坚石时，可采用水钻配合人工的施工方式。岩层破碎段按设计采用现浇钢筋混凝土进行护壁，石方段可垂直开挖。（3）基础开挖出渣采用卷扬机出渣，并严格控制每次的出渣重量，修定起重重量按水钻深度60cm，设计荷载按最大提升重量500kg。根据重要用途钢丝绳GB8918-2006，钢丝绳采用直径为9mm。结构为6*7+FC钢丝绳，最小破断力为33.4KN，远远大于最大出渣重量500*10=5KN，故可以满足要求。在卷扬机上设置安全可靠并配有自动卡紧保险装置，防止出渣时弃渣掉入孔中，所有弃土必须尽快运离施工现场。（4）为保证人员安全，人员孔内上下时必须使用防坠器，同时作业时身上必须系好保险绳，保险绳也可作为孔口人员与孔内人员应采用有线方式进行联系，发现异常情况便于迅速联系和逃生。起升渣料时，井内人员必须从井内设置的爬梯上井；当裸吊岩石时，孔内严禁有人。土石方出井口后用小推车、井架运至地面指定地点堆放，定时用挖土机配自卸汽车将孔桩出土外运，井口周围1.5m内不允许留有余土。（5）在桩孔开挖时，必须采用间隔施工；相邻排桩跳挖的最小施工净距不得小于5.0m;在浇注桩基砼时，工人下井作业时必须保持连续送风。相邻10m范围内的挖孔作业应停止，而且不得在桩孔底留人。本工程原则上不考虑夜间开挖作业，孔内照明应采用不大于12v防爆防潮灯具；开挖过程中测量人员应随时检查平面位置并随时纠正偏差。（6）当在施工过程中发现地基异常情况后，要立即停工并及时通知业主、勘察、设计到施工现场进行处理，如裂隙夹层、孔内塌方等。（7）开挖时，应做好安全防护措施。开挖前应对破碎层进行夯实、清除，做好挡护、排水、搭设防雨棚等措施,防止雨水及杂物掉入桩孔内。挖孔桩开挖深度在5米以上时，必须安装送风设备。每班施工作业前先送风，后进入桩内施工作业，并保持桩内通风良好。挖孔桩开挖深度在10米以上时，每班施工作业前应先送风15分钟以上，并采取有效手段对桩内进行有害气体的检测，正常后才能进入桩内作业面进行施工作业，并保持桩内通风良好。（8）开挖过程中，应随时观察孔壁岩层情况，检查是否与设计地质勘查资料相符；桩基开挖完成后，应清除桩底松渣，并取孔底基岩进行单轴极限抗压强度试验；确保桩底地质符合设计要求。孔内若有渗水，则采用高扬程潜水泵及时抽水。3、护壁施工方法(1)按一般情况，每根孔桩每天挖1-2节，每节0.81m，达到深度后用“+”字中吊准护壁模板，确保护壁厚度均匀及孔桩轴线对中，并按设计要求安好护壁钢筋，经验收合格后即浇捣护壁混凝土，如此循环。(2)桩孔挖至1m深时，浇筑钢筋混凝土护壁，护壁锁口高出地面20-30cm，护壁混凝土采用实验室确定的C30配合比进行现场自拌混凝土，混凝土强度达到设计的1.2Mpa即24小时后拆除模板。桩基凡在破碎段施工，均每开挖至0.5-1m后立即浇筑护壁砼。桩径严格按设计施工，每次开挖直径为桩径和护壁厚度之和，护壁厚度150230mm。护壁竖向钢筋采用HPB300-8，间距200mm；水平箍筋采用HRB400-12，间距为100mm。第一节护壁应高出地面20-30cm以上，出沿部分宽1000mm，以便于挡土或定点等。具体做法详见图7钢筋混凝土护壁构造图。(3)护壁应层层校核孔径，每二节护壁须校核桩中心位置及垂直层一次，发现歪斜及时修正。(4)护壁上下节搭接100mm，上节钢筋间隔一根伸入下节220mm，竖筋为8200均匀布置，环筋为12100，闭合处采用搭接35d。护壁模板由4块钢模拼装而成，板间用U形卡固定，上下设两道钢圈顶紧，模板应在混凝土强度达到一定强度时方可拆除。每段开挖完成经检查无误后，绑扎护壁钢筋，支模施工护壁混凝土。护壁施工应严格按设计图纸要求施工，控制好其厚度、配筋、几何尺寸及支模的牢固。(5）护壁应当天成孔当天捣完混凝土。护壁C30混凝土采用现场搅拌，护壁混凝土选用10mm25mm碎石，中砂及32.5级复合硅酸盐水泥，坍落度宜为810cm。现场搅拌时，应严格按检测部门提供的配合比下料。浇捣时，应认真细致地做好混凝土振捣工作，用插钎振插密实，严防蜂窝、孔洞出现。配筋的规格、型号及搭接长度应严格按设计要求施工。护壁混凝土应浇捣密实，不能有蜂窝、麻面、起壳、露筋等现象，并按规定留取试件。4、钢筋笼制安（1）本工程桩基钢筋笼纵筋为HRB400-28，加劲箍为HRB400-25，螺旋箍筋为HRB400-12，纵筋采用机械连接，箍筋(加劲箍)采用双面搭接焊接头。纵筋接头应错开，任意截面的钢筋接头应小于该截面纵筋总量的50%。钢筋配筋各桩严格按设计施工，纵向抗弯拉钢筋连接均为机械对接，分布筋为焊接。钢筋笼上下设置定位筋，吊装环焊置于第二层箍筋与加强筋的双筋上，对应设置。吊环用HRB40020制作。（2）在桩基附近地面一次性将钢筋笼（含声测管安装）制作成型，再用25吨汽车吊机将钢筋笼吊入孔内安装。钢筋笼座到孔底时，检查笼位是否准确，调整后固定在锁口上，保证砼灌注时笼稳定。钢筋笼为保证其在吊装就位的结构尺寸不变形，用HRB40020内衬骨架支承钢筋笼，骨架以笼内净尺寸按不同钢筋笼设计尺寸骨架与主筋焊接相连，固定骨架。吊装时注意采取措施防止钢筋笼变形。如果出现钢筋笼较长、分段进行吊装，并在洞口进行双面焊接连接，现场绑扎搭接接长后下落，但必须保证支架强度及稳定性。入孔时注意对准孔位，尽量不要碰触孔壁。（3）钢筋必须定位准确，固定牢固，不得产生扭曲变形。钢筋笼主筋保护层按设计要求采用钢筋支撑，每圈至少固定4点，间距不大于2m，以确保砼保护层厚度及位置准确，同时在桩顶护壁上对钢筋笼进行锁定，防止下沉或砼浇筑过程中钢筋笼上浮、移位。（4）钢筋笼安装在终孔验收合格后进行。钢筋笼安装完毕后，及时组织有关部门检查验收，进行隐蔽。防雷接地的钢筋用红油漆作标志，需作超声波检测应按检测单位要求预埋检测钢管。5、砼浇注（1）砼采用商品混凝土，由预拌砼工厂拌制，搅拌运输车运送至现场，采用自流或泵送浇筑。（2）根据地质资料判断，地下水位较低（积水量少）或孔内有较小的渗水时，桩基考虑按干桩浇注，砼浇注前必须清理干净孔底杂物及积水，并报监理验收。具体做法为：先预备足够的砼，其数量可一次浇筑2m或者能够浇筑到渗水处以上1m。用高扬程潜水泵将孔底的水抽干后，迅速将预备好的砼输送到桩孔内，振捣密实，压住水头后再分层浇筑余下砼。（3）桩基浇筑前，先在桩顶上方搭设临时支架，支架上设置储料漏斗，储料漏斗下挂设串筒，串筒距离桩底不得大于2m。混凝土浇筑时采用插入式振捣器分层有序振捣，分层振捣的厚度不得超过50cm，并不得漏振。（4）如果渗水量较大，不能按以上方式浇筑，则采用水下砼浇筑方式完成；整个施工操作必须按有关规范严格控制。（5）砼浇筑应连续进行，如因故必须间断时，间断时间应小于前层混凝土的初凝时间，否则应采取相应措施或按施工缝处理。混凝土浇筑过程中应随时检查砼的质量，发现问题应及时处理。同时留取试件，做好浇筑记录。（6）桩基混凝土达到规定龄期后，应按设计及规范要求进行成桩超声波无破损检验。 五、检查验收为保证人工挖孔桩施工及人员作业安全，对每个挖孔桩在开孔前对提升架的搭设进行安全检查验收，并填写提升架安装检查验收记录（附后），验收合格后方可开孔。开口后对每一节段的护壁施工质量进行检查验收，并填写护壁检查验收记录（附后），验收合格后方可下一节段的开挖。第五章、施工安全保障措施一、组织保障为有效的对工程项目中人、机、物、法、环因素的安全控制，达到保护劳动者的健康与切身利益，避免事故的发生，本工程建立以项目经理为首的安全生产组织机构，采用信息法施工，层层管理抓好施工现场的生产安全。 项目管理组织机构框图组长项目经理副组长项目生产经理副组长项目技术负责人安全员设备管理员保健急救员测量员施工员资料员材料员质量员后勤班组混凝土班组钢筋班组挖孔班组二、挖孔桩施工安全保证措施鉴于本工程挖孔灌注桩施工位置特殊，下穿轨道交通六号线，紧邻轨道墩柱，部分桩孔较深，施工地质及周边环境条件较复杂，针对识别的危险源特制定以下安全保证措施。1、施工前安全准备组织安全管理人员学习国家的法律、法规，学习公司的规章制度，提高安全责任意识，加大隐患排查力度，组织三级安全教育。组织施工技术人员熟悉设计图纸和地质勘察报告，研究制定施工控制程序，向作业班组进行安全技术交底，明确施工方法，施工质量标准和施工安全注意事项。对操作员工进行岗前培训，组织学习需要的操作规程；特种作业人员必须持证上岗，并对特种作业人员进行专业培训。机具设备由专人检查，保证其完好率，并制定施工机具设备的保养制度。劳动保护用品在开工前按要求发放到员工手中，并指导作业人员正确使用。组织相关人员进行应急救援演练。合理安排施工时间段，根据施工总计划安排，施工时期为70日历天，根据水文资料，避开了降雨量较大时期，施工期间主要防止地面水及施工水形成的安全隐患。2、预防坍塌事故的防护措施人工挖孔施工预防坍塌防护是设计的钢筋砼护壁措施，此措施规范实施就可完好的防护坍塌。施工时动态监测，发现与设计不符现象及时上报处理。（1）施工前应对桩位场地进行平整，清除浮土及坡面危石，做好孔口四周排水，搭好孔口雨棚，防止雨水进入；若遇邻近施工桩，则在孔口搭设双层防护棚；若遇边坡上的桩，则对邻近桩的边坡进行放坡并在表面用M10水泥砂浆硬化处理，并修筑大于井口直径1.5m的操作平台，作业前对边坡进行检查，确保无垮塌后才能进行井下作业，同时在坡顶设置排水沟，将坡顶雨水引入排水沟，若遇中雨以上天气则停止作业，雨后认真观察边坡有无变形或可能垮塌，若有则处理，保证无垮塌后才继续施工。防止雨水流入桩孔内或孔口临边物体坠入孔内伤人，桩孔口除进行“锁口”，锁口直径最少比桩径大10cm，高出地面20-30cm以上，锁口必须预埋好挂梯。“锁口”具体作法见右图：（2）在桩孔开挖深度达到两米时，孔口四周设置符合规范要求的防护栏杆，防护栏杆按临边防护制作，高1200mm，底部设200mm高挡脚板，防止外面弃渣滚入孔内。桩孔口的临边作业人员必须正确拴挂符合国家标准的安全带。3、预防高处坠落事故的防护措施（1）为防止出渣掉入孔中，弃土位置距离孔口不得小于1.5米，弃土堆土高度不得大于1.5米，所有弃土必须及时清理出场。大块弃石破碎后提升，严禁超载提升，更禁止用塔吊从孔内吊运。并应在孔口周边设置警戒线，对不作业孔口用竹跳板进行覆盖，防止人员误入孔内。桩孔口2m范围内严禁堆放材料、机械设备等。（2）桩孔临时中断开挖和挖孔完成暂不浇筑的桩孔应加盖板防护，并加1.2米高的围栏围挡。（3）严禁用抛扔的方法从孔口向孔内抛扔工具和物品，应用吊绳吊至孔内。作业人员必须配戴安全帽，绝缘手套，绝缘胶鞋，作业人员上下桩孔必须使用专用爬梯，不得攀爬护壁或乘坐吊篮上下，上下时应系好安全绳，使用防坠器，以防失足坠落，孔内设置应急软爬梯，并配置尼龙保险绳作应急备用，保险绳随桩孔开挖延长。（4）在开工前应该检查起重工具的各个部位是否完好，防止施工过程中吊索断裂导致的物体打击。使用的电动葫芦应安全可靠并配有自动卡紧保险装置，上班前、下班后均应有专人严格检查并且每天加足润滑油，保证开关灵活、准确；有保险扣且不打死结；钢丝绳无断丝。支架应稳定牢固，使用前必须检验其安全起吊能力。（5）开挖过程中应随时观察孔壁岩土地质情况，检查是否与地勘资料相符，若遇与地勘不符的地质情况，应立即停止作业并及时汇报，同时通知设计根据开挖的情况进行设计复核是否对原设计护壁作法进行加强。在12米岩层破碎段，桩孔每挖深一米，应及时浇注钢筋砼护壁，护壁砼的强度、厚度和钢筋设置必须按设计要求。护壁砼采用机械搅拌，必须24小时后才能拆除护壁模板。（6）在桩孔挖至5米及以上时，应先送风、在下井，并在孔底以上3米左右处，设置防护罩，防止高处坠物，在提升渣土时，孔内人员必须位于防护棚下避险，若遇起吊大块石或孔径较小时，孔内作业人员应全部撤离至地面才能进行起吊。4、预防物体打击施工的防护措施（1）拆除工程要搭设防护隔离棚和护栏，设置警示标志和围网。（2）安全防护用品要保证质量，及时调换、更新。（3）在桩孔挖至5米时，应在孔底以上3米左右处，设置防护罩，防止高处坠物，在提升渣土时，孔内人员必须位于防护棚下避险，若遇起吊大块石或孔径较小时，孔内作业人员应全部撤离至地面才能进行起吊。防护罩用木工板做成5、预防机械伤害事故的防护措施为保证作业人员的安全，防止机械对人体的伤害事故，制定本措施。对所有各种机械设备进场后，必须由设备部负责人会同安全员和使用机械的人员共同对该机械设备进行进场验收工作，经验收发现安全防护装置不齐全的或有其它故障的应退回设备保障部门进行维修和安装。使用前必须核查作业人员的特种人员操作证及装卸人员的驾驶证，要对设备使用人员进行必要的安全技术交底和教育工作，使用人员必须严格执行交底内
