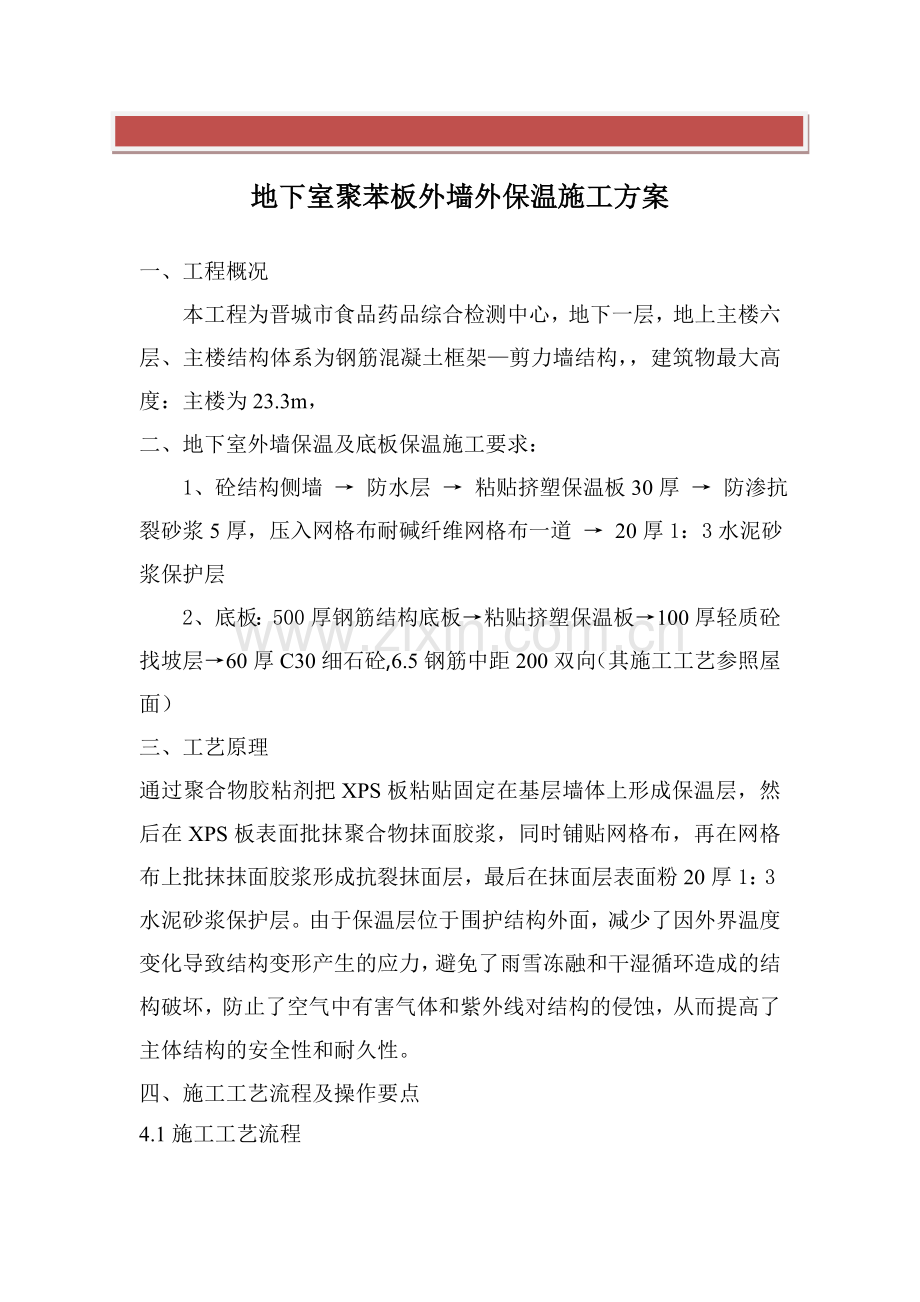

地下室聚苯板外墙外保温施工方案

一、工程概况
本工程为晋城市食品药品综合检测中心，地下一层，地上主楼六层、主楼结构体系为钢筋混凝土框架—剪力墙结构，，建筑物最大高度：主楼为23.3m，
二、地下室外墙保温及底板保温施工要求：
1、砼结构侧墙 → 防水层 → 粘贴挤塑保温板30厚 → 防渗抗裂砂浆5厚，压入网格布耐碱纤维网格布一道 → 20厚1：3水泥砂浆保护层
2、底板：500厚钢筋结构底板→粘贴挤塑保温板→100厚轻质砼找坡层→60厚C30细石砼,6.5钢筋中距200双向（其施工工艺参照屋面）
三、工艺原理
通过聚合物胶粘剂把XPS板粘贴固定在基层墙体上形成保温层，然后在XPS板表面批抹聚合物抹面胶浆，同时铺贴网格布，再在网格布上批抹抹面胶浆形成抗裂抹面层，最后在抹面层表面粉20厚1：3水泥砂浆保护层。由于保温层位于围护结构外面，减少了因外界温度变化导致结构变形产生的应力，避免了雨雪冻融和干湿循环造成的结构破坏，防止了空气中有害气体和紫外线对结构的侵蚀，从而提高了主体结构的安全性和耐久性。
四、施工工艺流程及操作要点
4.1施工工艺流程
本系统一般的施工工艺流程如图所示。

4.2操作要点
4.2.1基层要求：
找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。找平层平整度如大于6mm/m，则应修补平整。找平层宜采用强度等级不低于M10的水泥砂浆。
4.2.1.2地下室外保温工程施工前，各种进户管线连接件应安装完毕，并按外保温系统厚度留出间隙。
4.2.1.3保温层施工前，应对基层的质量进行验收。基层的处理应符合《建筑装饰装修工程质量验收规范》（GB50210）中一般抹灰工程质量要求。
4.2.2作业条件
4.2.2.1外墙脚手架均应验收合格，脚手架离墙距离应大于200㎜，如距离过小影响保温板粘贴施工的应及时采取措施。
4.2.2.2外墙面脚手架、管线等如有拉结点，应在保证安全的前提下尽量及时解除。
4.2.2.3施工现场应做到通电、通水，并保持作业面的清洁。
4.2.2.4外保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于5℃。夏季应避免阳光暴晒，在5级以上大风天气和雨天不得施工。
4.2.3控线挂基准线
根据建筑立面的设计和外墙外保温的技术要求，在墙面弹垂直控制线及以控制墙面的垂直度和平整度。

4.2.4配制胶粘剂
产品有单组份和双组份将胶粘剂干粉与水按约5：1重量比配制，用电动搅拌器搅拌均匀，一次配制用量以2h内用完为宜（夏天施工时时间宜控制在1.5h内）；配好的胶浆注意防晒避风，超过可操作时间，禁止再度加水使用，应集中搅拌，专人定岗。
4.2.5粘贴翻包网
凡在粘贴的聚苯板侧边外露处都应做网格布翻包处理，翻包网宽度（100㎜＋100㎜＋XPS板厚度d翻包网格布示意图见下图），如：在勒脚部位用胶粘剂将翻包网的一边（约100㎜）粘贴在基层墙体上，另一端甩出待用。
4.2.6粘贴XPS板
4.2.6.1XPS板粘贴可采用点粘法
点粘法的做法：用抹子在每块XPS板（标准板尺寸为600㎜×1200㎜）四周边上涂上宽约60㎜、厚约10㎜的胶粘剂，然后在中部均匀抹上8块直径约120㎜、厚约10㎜的粘结点，此粘结点要布置均匀，必须保证聚苯板与基层墙面的粘结面积达到40%，板口宜留50㎜排气口（详见图4）。50㎜以上的墙面贴XPS板时，四周胶粘剂的宽度为80㎜，厚约10㎜，粘结面积达到50%以上。XPS板点粘法如下图所示。
4.2.6.2 涂好后，立即将XPS板贴在墙面上，动作要迅速，以防止胶粘剂结皮而影响粘结强度。
4.2.6.3 XPS板应铺贴在墙上时，应用2m靠尺进行压平操作，保证其平整度和粘结牢固。在下一块保温板粘贴时，应蒋这块板从侧面推压向前一块板，并保证板与板之间的接缝被之间的接缝被压挤紧密，不得有较大的缝隙。若因XPS板面不方正或裁切不直形成大于1.5㎜的缝隙，应用同质材料处理并打磨平。
4.2.6.4 XPS板应自下而上，沿水平方向横向铺贴，保证连续结合，而且上下两排XPS板应错缝1/2板长。
4.2.6.5 在墙面转角处，应先排好尺寸，裁切XPS板，使其垂直交错连接，并保证墙角垂直度。XPS板错缝及转角铺贴如下图所示。
4.2.6.6阴、阳角部位应做加强，具体做法如下图所示。
4.2.7配制抹面胶浆
配制及搅拌方法与胶粘剂相同。
4.3.8 在聚苯板表面抹第一遍抹面胶浆，厚度约2㎜。防护层如一遍抹成，则可借助6㎜×6㎜～10㎜×10㎜的锯齿抹灰刀控制材料厚度；先用抹灰刀平的一侧将抹面浆均匀饱满的抹满地抹到XPS板面上，随即以带齿的一侧以60角在板面上拖刮出胶条，注意保证胶条的饱满，再以平的一侧重新抹平胶浆并压入玻纤网，玻纤网位置按以下要求。
4.3.9铺贴网格布：将网格布绷紧后压入防渗抗裂砂浆中，用抹子由中间向四周把网格布压入胶浆的表层，要平整压实，严禁网格布皱褶。铺贴遇有搭接时，必须满足向100㎜、纵向100㎜的搭接长度要求。玻纤网必须在砂浆湿软状态时及时压入并抹平，严禁先铺网，再抹灰。
抹面保护层施工完毕，应自然养护2～3d以上，经验收合格后，方可进行后道工序施工。精品word文档可以编辑（本页是封面）
