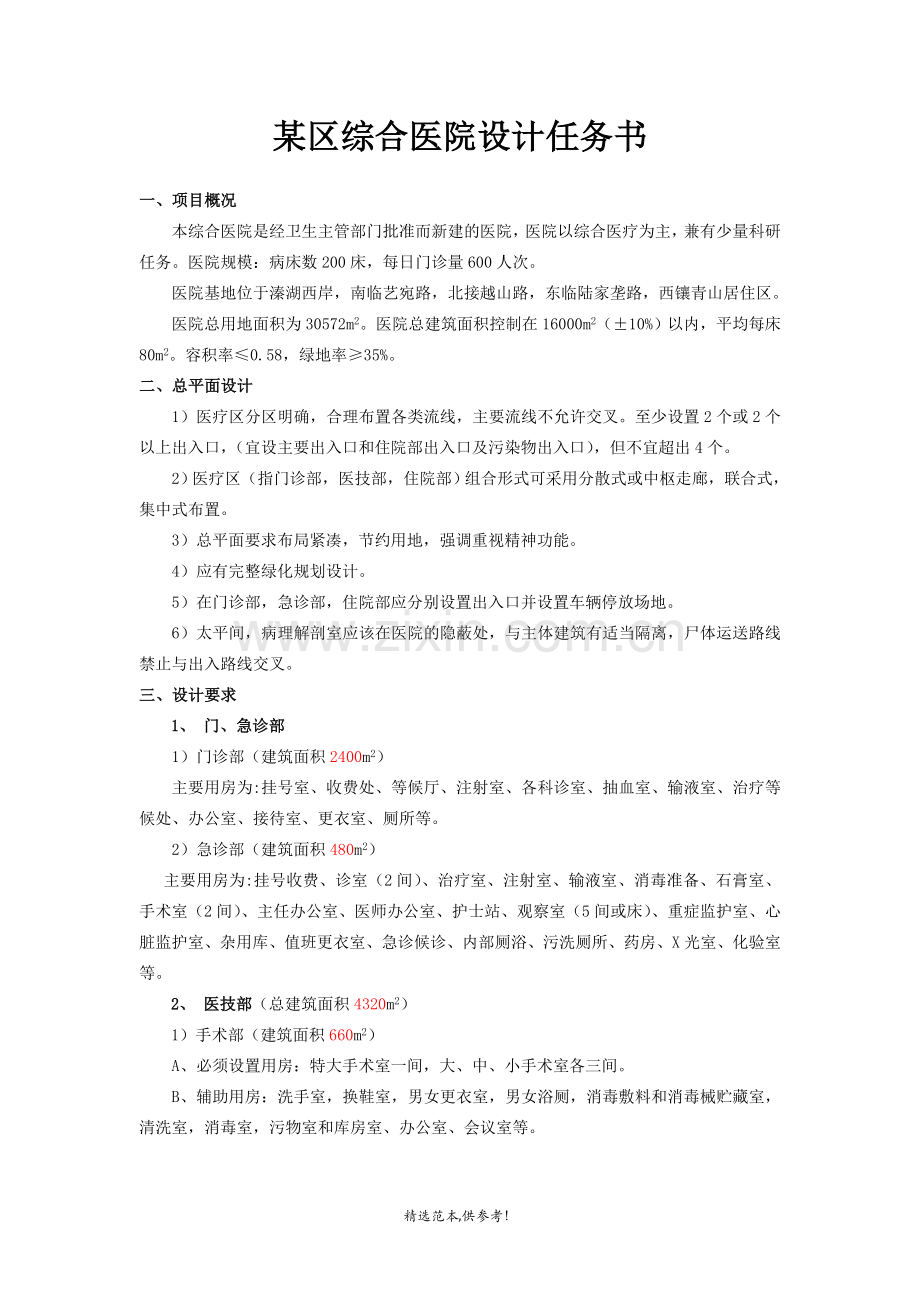

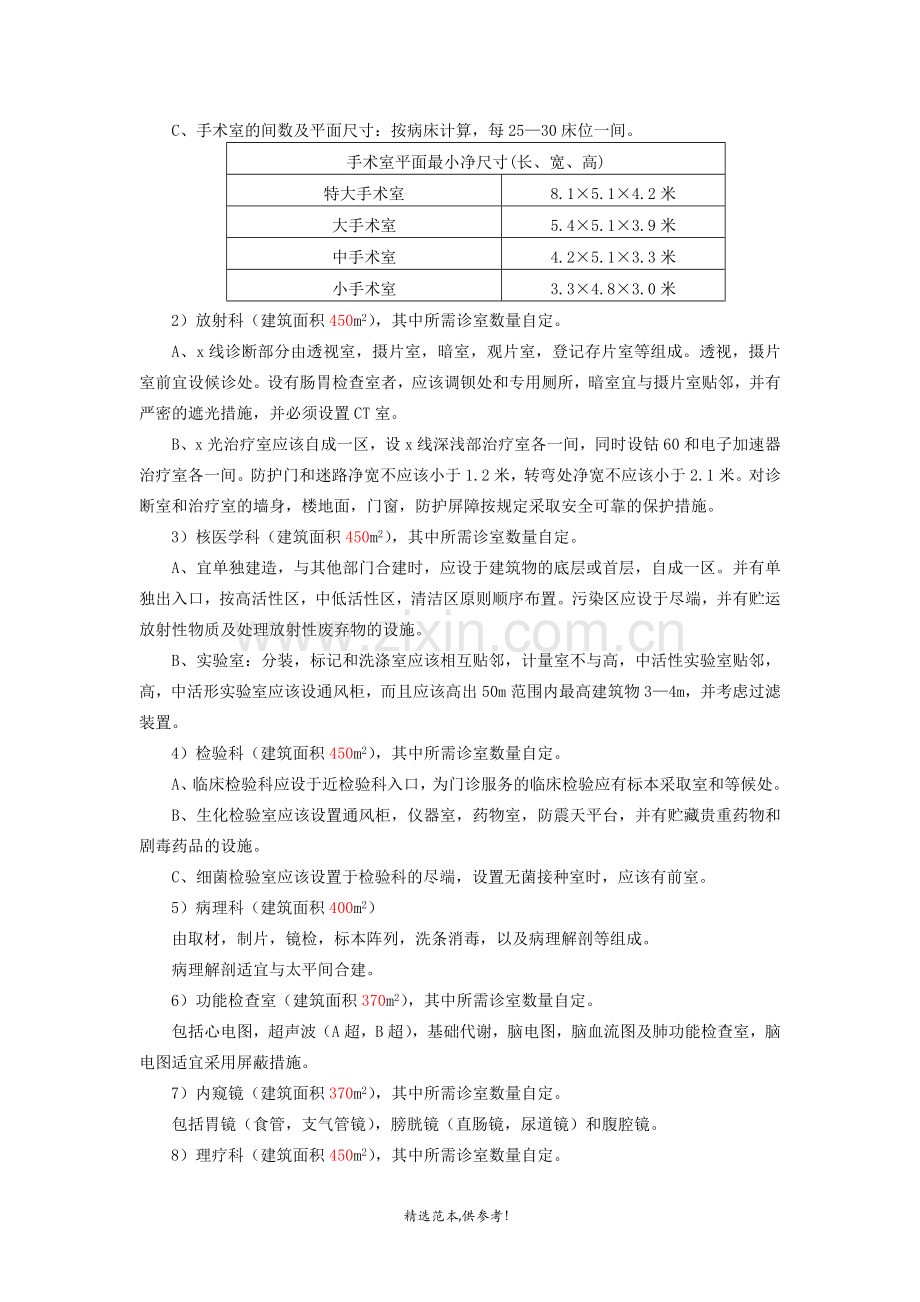

综合医院设计任务书.doc

某区综合医院设计任务书一、项目概况本综合医院是经卫生主管部门批准而新建的医院，医院以综合医疗为主，兼有少量科研任务。医院规模：病床数200床，每日门诊量600人次。医院基地位于溱湖西岸，南临艺宛路，北接越山路，东临陆家垄路，西镶青山居住区。医院总用地面积为30572m2。医院总建筑面积控制在16000m2（10%）以内，平均每床80m2。容积率0.58，绿地率35%。二、总平面设计1）医疗区分区明确，合理布置各类流线，主要流线不允许交叉。至少设置2个或2个以上出入口，（宜设主要出入口和住院部出入口及污染物出入口），但不宜超出4个。2）医疗区（指门诊部，医技部，住院部）组合形式可采用分散式或中枢走廊，联合式，集中式布置。3）总平面要求布局紧凑，节约用地，强调重视精神功能。4）应有完整绿化规划设计。5）在门诊部，急诊部，住院部应分别设置出入口并设置车辆停放场地。6）太平间，病理解剖室应该在医院的隐蔽处，与主体建筑有适当隔离，尸体运送路线禁止与出入路线交叉。三、设计要求1、 门、急诊部1）门诊部（建筑面积2400m2）主要用房为:挂号室、收费处、等候厅、注射室、各科诊室、抽血室、输液室、治疗等候处、办公室、接待室、更衣室、厕所等。2）急诊部（建筑面积480m2）主要用房为:挂号收费、诊室（2间）、治疗室、注射室、输液室、消毒准备、石膏室、手术室（2间）、主任办公室、医师办公室、护士站、观察室（5间或床）、重症监护室、心脏监护室、杂用库、值班更衣室、急诊候诊、内部厕浴、污洗厕所、药房、X光室、化验室等。2、 医技部（总建筑面积4320m2）1）手术部（建筑面积660m2）A、必须设置用房：特大手术室一间，大、中、小手术室各三间。B、辅助用房：洗手室，换鞋室，男女更衣室，男女浴厕，消毒敷料和消毒械贮藏室，清洗室，消毒室，污物室和库房室、办公室、会议室等。C、手术室的间数及平面尺寸：按病床计算，每2530床位一间。手术室平面最小净尺寸(长、宽、高)特大手术室8.15.14.2米大手术室5.45.13.9米中手术室4.25.13.3米小手术室3.34.83.0米2）放射科（建筑面积450m2），其中所需诊室数量自定。A、x线诊断部分由透视室，摄片室，暗室，观片室，登记存片室等组成。透视，摄片室前宜设候诊处。设有肠胃检查室者，应该调钡处和专用厕所，暗室宜与摄片室贴邻，并有严密的遮光措施，并必须设置CT室。B、x光治疗室应该自成一区，设x线深浅部治疗室各一间，同时设钴60和电子加速器治疗室各一间。防护门和迷路净宽不应该小于1.2米，转弯处净宽不应该小于2.1米。对诊断室和治疗室的墙身，楼地面，门窗，防护屏障按规定采取安全可靠的保护措施。3）核医学科（建筑面积450m2），其中所需诊室数量自定。A、宜单独建造，与其他部门合建时，应设于建筑物的底层或首层，自成一区。并有单独出入口，按高活性区，中低活性区，清洁区原则顺序布置。污染区应设于尽端，并有贮运放射性物质及处理放射性废弃物的设施。B、实验室：分装，标记和洗涤室应该相互贴邻，计量室不与高，中活性实验室贴邻，高，中活形实验室应该设通风柜，而且应该高出50m范围内最高建筑物34m，并考虑过滤装置。4）检验科（建筑面积450m2），其中所需诊室数量自定。A、临床检验科应设于近检验科入口，为门诊服务的临床检验应有标本采取室和等候处。B、生化检验室应该设置通风柜，仪器室，药物室，防震天平台，并有贮藏贵重药物和剧毒药品的设施。C、细菌检验室应该设置于检验科的尽端，设置无菌接种室时，应该有前室。5）病理科（建筑面积400m2）由取材，制片，镜检，标本阵列，洗条消毒，以及病理解剖等组成。病理解剖适宜与太平间合建。6）功能检查室（建筑面积370m2），其中所需诊室数量自定。包括心电图，超声波（A超，B超），基础代谢，脑电图，脑血流图及肺功能检查室，脑电图适宜采用屏蔽措施。7）内窥镜（建筑面积370m2），其中所需诊室数量自定。包括胃镜（食管，支气管镜），膀胱镜（直肠镜，尿道镜）和腹腔镜。8）理疗科（建筑面积450m2），其中所需诊室数量自定。设电疗室，光疗室，蜡疗室及日光浴等理疗室，各36床位。9）血库（建筑面积400m2）适宜临近手术部，并不得与产生放射线的用房贴邻，由贮血，配血，清洗，消毒室及献血室，休息室组成。10）药剂科（320m2）A、门急诊药房与中心药房（住院部药房）适宜分开设置。中西药房宜分开设置。B、中西药房面积可按药房面积占总建筑面积的1-3%。平均2%。可以按药房面积=（病床数+门诊病人数）（0.3-0.4）平方米计算。C、儿科和传染科门诊宜设单独发药处，服务窗口中距不小于1.2M。中药贮藏药室应通中药配方室，西药调剂室可与西药配方室合用，普通制剂室，分装室应贴邻调剂室。3、 住院部（总建筑面积6240m2）1）护理单元的规模护理单元的床位数为3050床，一个护理单元适宜为同一病科或性质相近的病床数较少的可合并为一护理单元，传染病科应独立设置。2）200床可按下列病科分类和床位数目表如下病科分类和床位数目科别内科外科妇科产科儿科眼科骨科重症监护（ICU）传染科百分比（%）2525410881055床位数505082016162010103）护理单元配备用房A、必须配备的：病房，重病房，病人盥洗，浴室，厕所，配餐室，污洗室，库房，护士站，医生办公室，治疗室，男女值班室，医护厕所。B、可根据需要配备的：重点监护病房，病人活动室，换药室，处置室，示教室，小化验室。4）病房A、病床单排布置不超过3床，双排布置不超过6床。B、重点护理病房适宜靠近护士室，不超过4床，重病房（抢救室）适宜靠近护士室，不超过2床。C、病房门净宽不应小于1.1米5）儿科病房护理单元A、设置在四层或以下应该配置配奶室和奶具消毒室，监护病房，新生儿病房，儿童活动室，母亲陪住室。B、应设隔离病房和专用厕所，每病房不多于2床。C、房间的分隔应该采用玻璃隔断，浴室，厕所设施应该适合儿童使用。6）妇、产科病房A、妇、产科二科并为一个单元时，妇科的病房，治疗室， 浴室与产科的产休室 ，产前检查室，浴室和厕所分别设置。B、产房应该自成一区，入口处设卫生通过室和浴室，厕所。C、待产室临进产房，适宜设置专用厕所。D、婴儿室应该临近产房区和产休室，适宜朝南，设置观察窗。8）传染病房单元必须单独建造，并与周围保持一定的距离。传染门诊的首层，自成一区，并设置单独出入口。传染病房应该严格按照清洁区，半清洁区和污染区布置，且必须设消毒室，面积不宜小于20m2。4、保障系统（建筑面积1280m2）1）中心消毒供应室（建筑面积800m2)中心消毒供应室由收受，分类，清洗，敷料制作，消毒，贮藏，分发和更衣等室组成。平面布置应该符合工艺流程和洁污分区的要求。消毒室应该贴邻贮存，分发室，并有传递窗相通。清洗室应分别设置通用和专用洗涤池。2）辅助用房营养厨房（建筑面积480m2)洗衣房，太平间。（只在总图上示意）5、行政、会议和休息室（建筑面积640m2）1）行政办公室：若干间，250m22）300人会议室：一间，300m23）休息室：若干间，100m26、院内生活用房（建筑面积640m2）1）娱乐室，若干间，250m22）健身房，一间，250m23）图书资料室，140m2四、设计作业（图纸）要求成图计算机出图（草图及定稿图纸都为手绘），图幅为1#图（841X594MM），内容如下：1、总平面图 1：500。2、各层平面图 1：200或1：300（应标注轴线尺寸、外包尺寸和轴线编号）。3、立面图1：200（至少二个沿街立面）。4、剖面图1：200（一至二个），并标明各层次的标高。5、节点细部设计，一至二个，比例自行确定。6、外观、室内透视效果图均不少于一张。五、进度安排第 11周： 理论授课。然后布置设计任务书。课后要求学生进行医院建筑实地调研和布置课后需收集的相关资料。第12周：理论授课，汇总学生调研PPT。之后讲解建筑总体设计构思、进行总平面图设计。并绘制总平面图。课后交总平面图。第13周： 理论授课。调整总图。绘制方案一草设计（包括平面、立面设计）。第14周： 方案一草修改、调整设计方案。第15周： 绘制方案二草。方案二草修改、调整设计方案。第16周：绘制方案定稿图。第1718周： 绘制正式方案图及效果图。第18周：下午交图。六、评分标准1）草图设计阶段30分。2）正式成果图60分。 线图表达40分 效果图20分（建筑体型、材质表达、构图等表达）3、创意加分10分七、地形图【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
