施工概貌图和施工进度计划表.doc

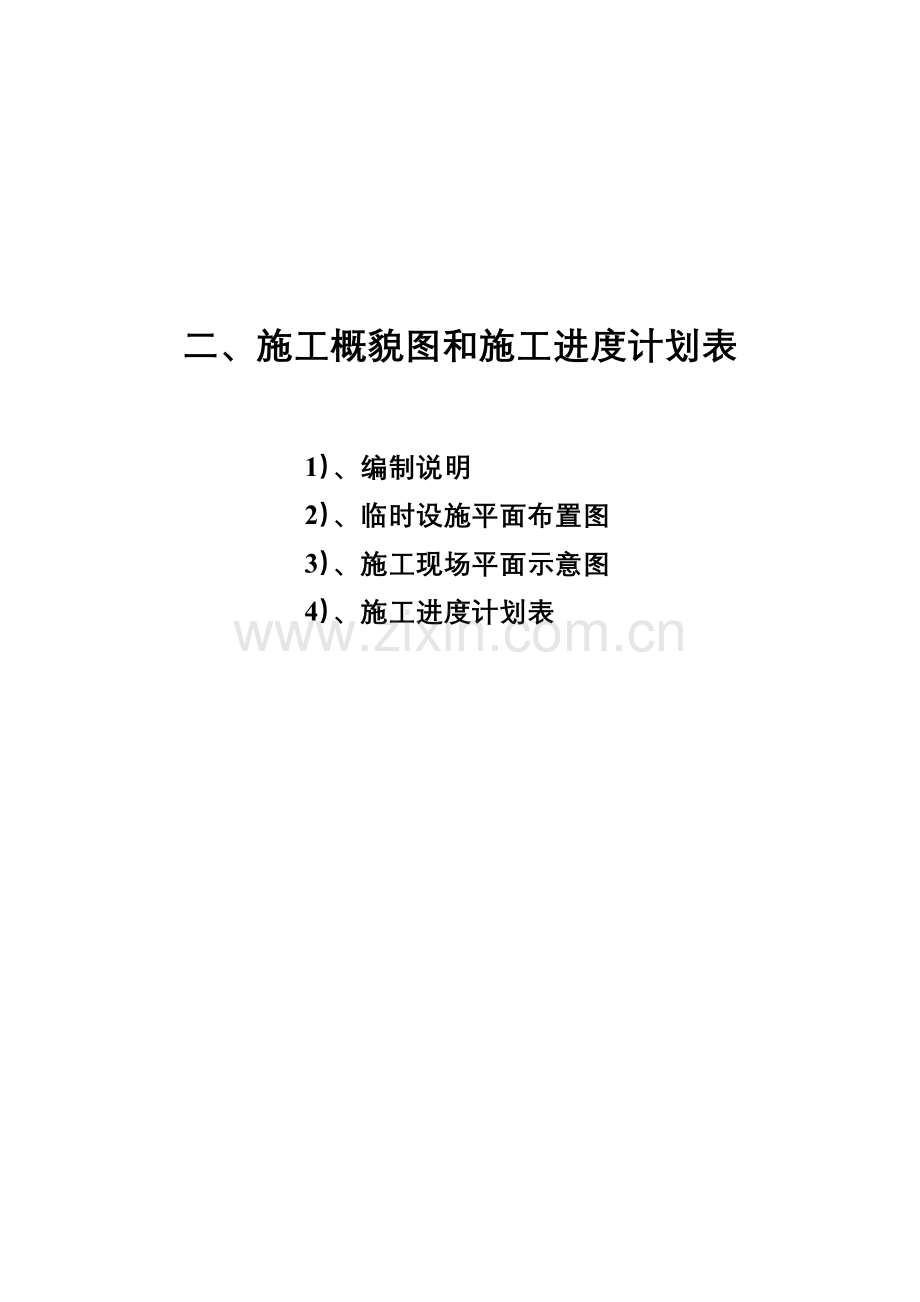

二、施工概貌图和施工进度计划表

1）、编制说明
2）、临时设施平面布置图
3）、施工现场平面示意图
4）、施工进度计划表

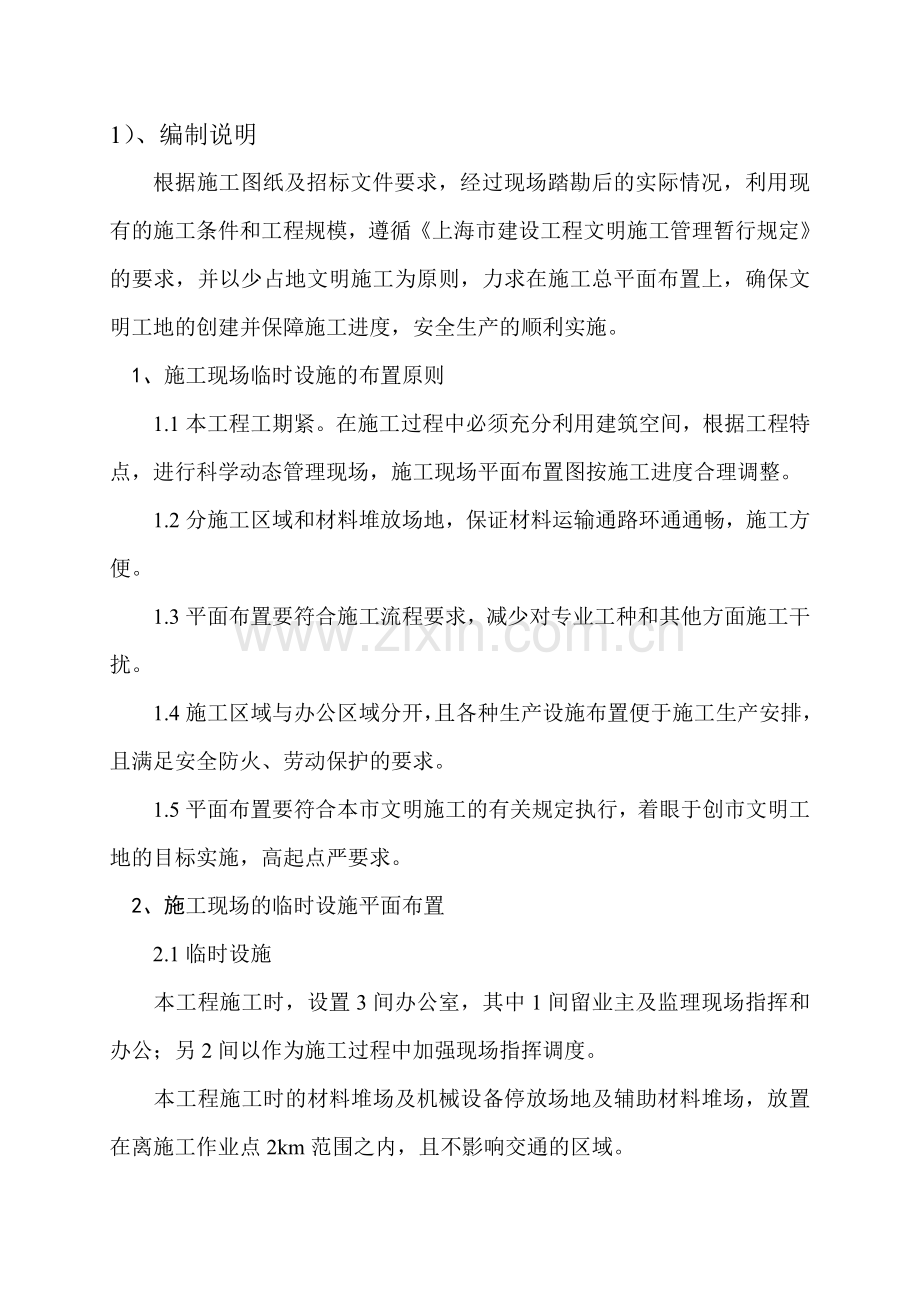

1）、编制说明
根据施工图纸及招标文件要求，经过现场踏勘后的实际情况，利用现有的施工条件和工程规模，遵循《上海市建设工程文明施工管理暂行规定》的要求，并以少占地文明施工为原则，力求在施工总平面布置上，确保文明工地的创建并保障施工进度，安全生产的顺利实施。
1、施工现场临时设施的布置原则
1.1本工程工期紧。在施工过程中必须充分利用建筑空间，根据工程特点，进行科学动态管理现场，施工现场平面布置图按施工进度合理调整。
1.2分施工区域和材料堆放场地，保证材料运输通路环通通畅，施工方便。
1.3平面布置要符合施工流程要求，减少对专业工种和其他方面施工干扰。
1.4施工区域与办公区域分开，且各种生产设施布置便于施工生产安排，且满足安全防火、劳动保护的要求。
1.5平面布置要符合本市文明施工的有关规定执行，着眼于创市文明工地的目标实施，高起点严要求。
2、施工现场的临时设施平面布置
2.1临时设施
本工程施工时，设置3间办公室，其中1间留业主及监理现场指挥和办公；另2间以作为施工过程中加强现场指挥调度。
本工程施工时的材料堆场及机械设备停放场地及辅助材料堆场，放置在离施工作业点2km范围之内，且不影响交通的区域。
2.2临时堆场
本工程施工时的材料堆场及机械设备停放场地及铺助材料堆场，尽量布置在离施工操作面不远且影响交通的区域。
2.3施工临时用电
施工用电前须向电力公司有关部门申报临时用电方案。待批准后，电线采用架空三相五线制布置，每30m设电杆1根，电杆胸径不少于φ100mm，每50m设一个标准配电箱，并配置漏电保护开关和接地线，生产设施集中处可采用地下埋管敷设。
考虑到如遇特殊情况，施工期间可能突然停电，为保证工程的不间断施工，保证工程的施工安全、施工进度、施工质量，工地上考虑配置2台柴油发电机，并做好接地避雷设施，保证工程的安全用电。
2.4施工临时用水布置
本工程施工临时用水，由我单位向自来水公司申请安装临时水表，待批准后，自行将水管接入施工现场。在施工现场，每50m设置一只水龙头；道路、堆场区域，每100m或是在加工区域设置水龙头。保证施工工程的临时用水。
2.5施工排水布置
搞好施工排水是确保工程顺利进行的重要条件，所以必须制定确实可行的排水措施方案，设置排水系统及沉淀池和蓄水池，确保排水畅通。
3、进度保证措施
3.1统一组织指挥和协调施工，每日分析总结施工生产情况，及时发现和处理解决问题。
3.2根据本次工程特点，首先在MPP管抵达现场之前，做好地方关系，进行入土点、出土点的施工场地清理。
3.3严格按施工计划组织施工运行每道工序完成时间只能提前，不能拖后，确保总工期。
3.4根据进度与经济要求，合理组织安排施工力量，机具设备要配备齐全，材料供应要及时，订货、拉运、预制要紧凑，做到提前到达。
3.5强化现场质量和安全管理与监督，充分发挥质量、安全体系的保证作用，严格工序交接的安全检查，避免事故和返工造成工期损失。

2）、临时设施平面布置图
临时设施平面布置图

办公室 厕所
灭火器
临棚

食
堂
水 泥
临时
电源

钢板桩
管 材 门卫

3）、施工现场平面布置图

☆
锚固箱

蓄水罐

泥浆材料区
吊车

钻机

钻杆
泥浆罐1#

泥浆罐3#
泥浆罐2#

泥浆泵

工具室

材料室

图示：

水 管 水管 泥浆管道

作业面 入土点 ☆

4）、施工进度计划表
编
号
项目名称
施 工 天 数
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
1

2

3

4

5

6

7

8

9
