模拟电子期末模拟试题及答案.doc

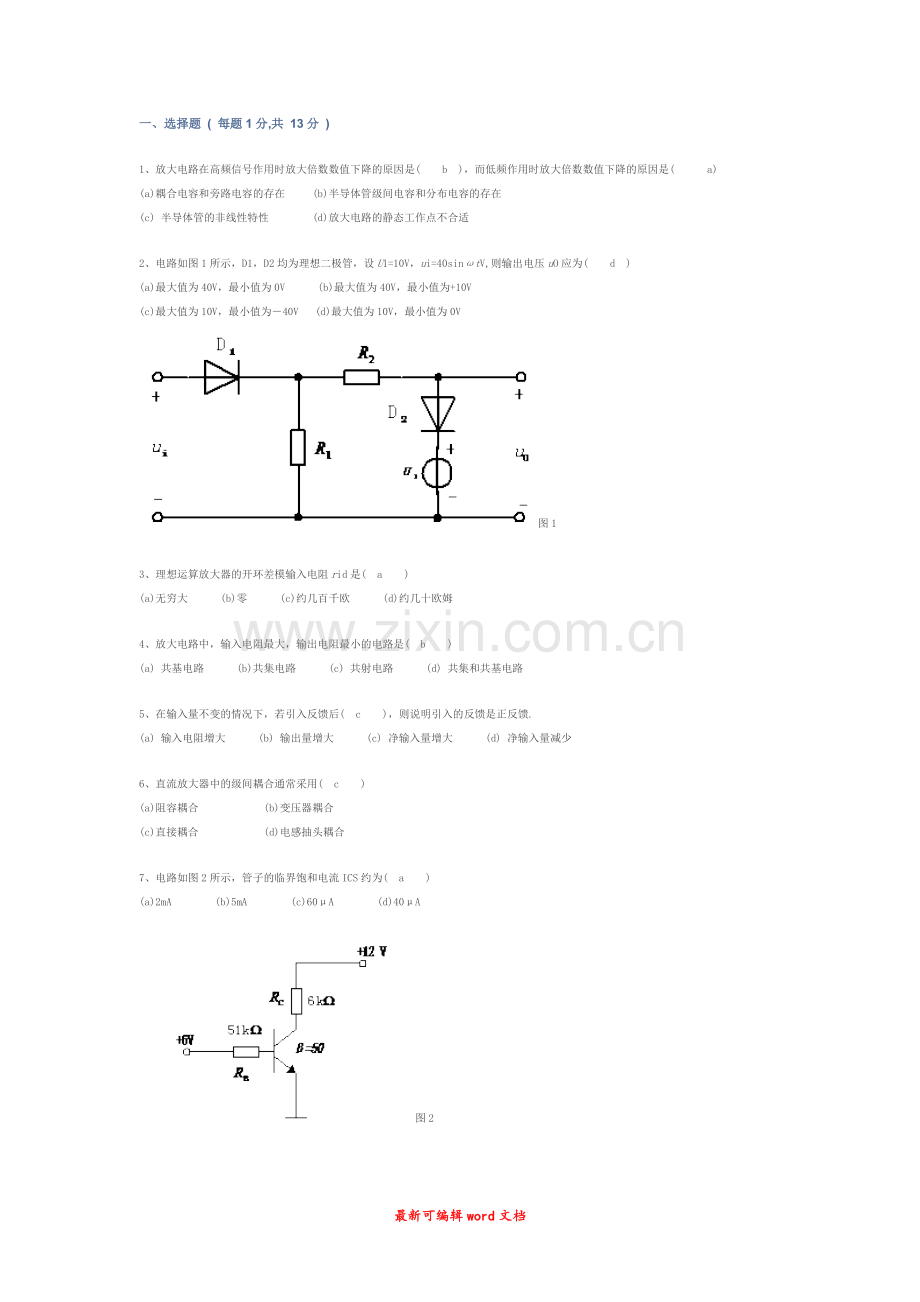

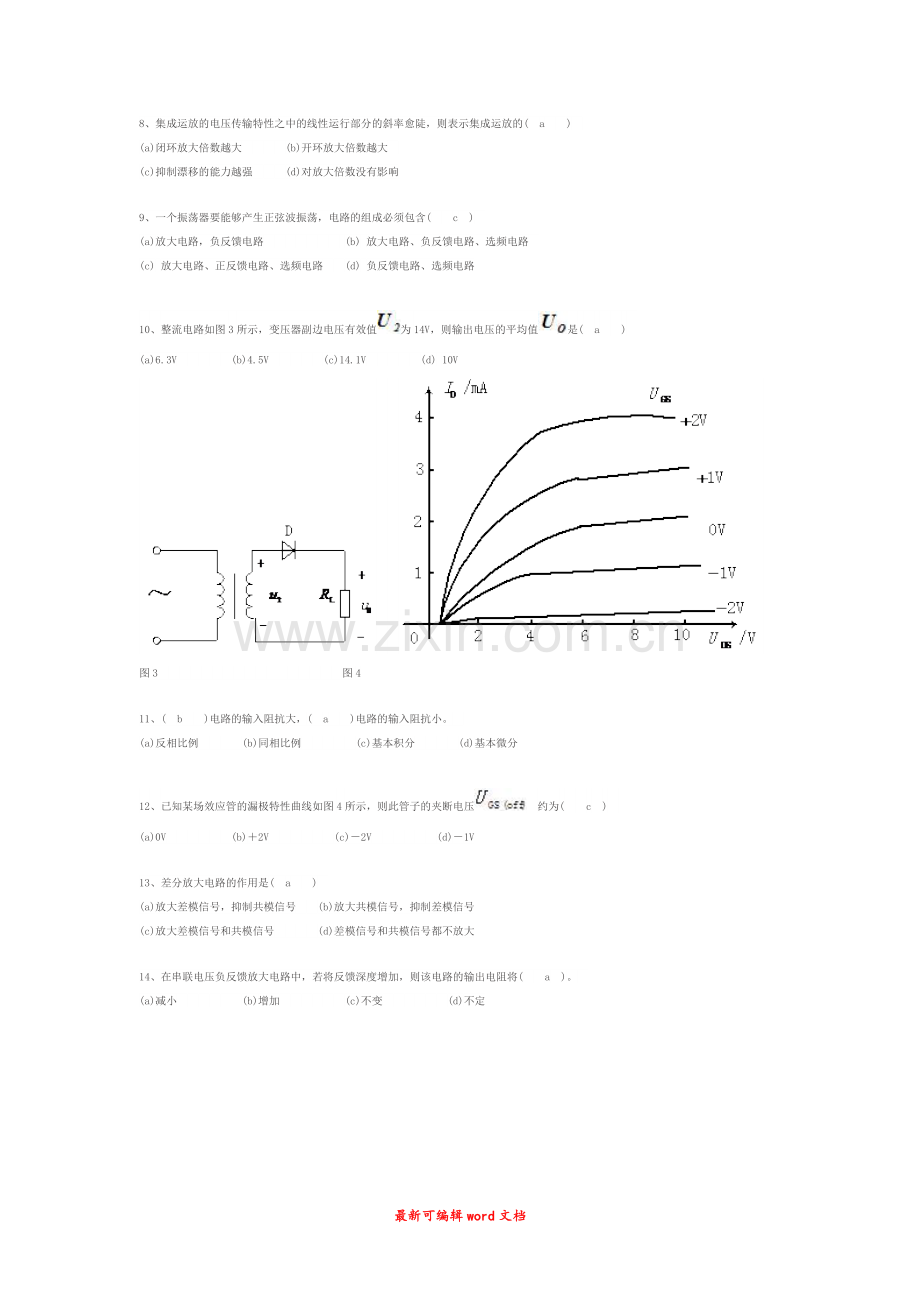

一、选择题 ( 每题1分,共 13分 )1、放大电路在高频信号作用时放大倍数数值下降的原因是(b)，而低频作用时放大倍数数值下降的原因是(a)(a)耦合电容和旁路电容的存在 (b)半导体管级间电容和分布电容的存在(c) 半导体管的非线性特性(d)放大电路的静态工作点不合适2、电路如图1所示，D1，D2均为理想二极管，设U1=10V，ui=40sintV,则输出电压uO应为(d)(a)最大值为40V，最小值为0V(b)最大值为40V，最小值为+10V(c)最大值为10V，最小值为40V (d)最大值为10V，最小值为0V图13、理想运算放大器的开环差模输入电阻rid是(a)(a)无穷大(b)零(c)约几百千欧(d)约几十欧姆4、放大电路中，输入电阻最大，输出电阻最小的电路是(b)(a) 共基电路(b)共集电路(c) 共射电路(d) 共集和共基电路5、在输入量不变的情况下，若引入反馈后(c)，则说明引入的反馈是正反馈.(a) 输入电阻增大(b) 输出量增大(c) 净输入量增大(d) 净输入量减少6、直流放大器中的级间耦合通常采用(c)(a)阻容耦合(b)变压器耦合(c)直接耦合(d)电感抽头耦合7、电路如图2所示，管子的临界饱和电流ICS约为(a)(a)2mA(b)5mA(c)60A(d)40A图28、集成运放的电压传输特性之中的线性运行部分的斜率愈陡，则表示集成运放的(a)(a)闭环放大倍数越大(b)开环放大倍数越大(c)抑制漂移的能力越强(d)对放大倍数没有影响9、一个振荡器要能够产生正弦波振荡，电路的组成必须包含(c)(a)放大电路，负反馈电路 (b) 放大电路、负反馈电路、选频电路(c) 放大电路、正反馈电路、选频电路(d) 负反馈电路、选频电路10、整流电路如图3所示，变压器副边电压有效值为14V，则输出电压的平均值是(a)(a)6.3V(b)4.5V(c)14.1V(d) 10V图3图411、(b)电路的输入阻抗大，(a)电路的输入阻抗小。(a)反相比例(b)同相比例(c)基本积分(d)基本微分12、已知某场效应管的漏极特性曲线如图4所示，则此管子的夹断电压约为(c)(a)0V(b)2V(c)2V(d)1V13、差分放大电路的作用是(a)(a)放大差模信号，抑制共模信号(b)放大共模信号，抑制差模信号(c)放大差模信号和共模信号(d)差模信号和共模信号都不放大14、在串联电压负反馈放大电路中，若将反馈深度增加，则该电路的输出电阻将(a)。(a)减小(b)增加(c)不变(d)不定15、振荡电路的幅度特性和反馈特性如图5所示，通常振荡幅度应稳定在(c)(a)O点(b)A点(c)B点(d)C点图516、甲类功率放大电路，在理想情况下的最高效率只能达到(b)(a)0.25(b)0.5(c)0.785(d)0.6717、晶体管处于饱和状态时，集电结和发射结的偏置情况为(c)。(a)发射结反偏，集电结正偏(b)发射结、集电结均反偏(c)发射结、集电结均正偏(d)发射结正偏、集电结反偏18、在整流电路中，设整流电流平均值为，则流过每只二极管的电流平均值的电路是 (c)(a)单相桥式整流电路(b)单相半波整流电路(c)单相全波整流电路(d)滤波电路19、滤波电路应选用（b）(a)高通滤波电路(b)低通滤波电路(c)带通滤波电路(d) 带阻滤波电路20、无输出变压器（OTL）互补对称功率放大电路，输出耦合电容CL的主要作用是(c)(a)隔直流(b)改善频率特性(c)在输入信号负半周起直流电源作用(d)在输入信号正半周起直流电源作用二 判断题 （每题1分，共10分）1、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。()2、功率放大电路的主要任务是向负载提供足够大的输出功率，因而不能采用微变等效法来分析，而常用图解法分析。()3、阻容耦合放大电路只能放大交流信号，不能放大直流信号。()4、镜像电流源电路中两只晶体管的特性应完全相同。()5、只要引入正反馈，电路就会产生正弦波振荡。()6、利用两只NPN型管构成的复合管只能等效为NPN型管。()7、放大电路中必须加上合适的直流电源才能正常工作。()8、如果一个滞回比较器的两个阈值电压和一个窗口比较器的相同，那么当它们的输入电压相同时，他们的输出电压波形也相同。()9、有源负载可以增大放大电路的输出电流。()10、当输入电压和负载电流变化时，稳压电路的输出电压是绝对不变的。()三 计算分析题（每题10分，50分）1、放大电路如图6所示，各管的b=100，rbe=1kW，试计算放大电路的电压放大倍数，输入电阻和输出电阻。图6因第一级为射极跟随器故因此2、电路如图7所示，运算放大器均是理想元件，求输出电压与输入电压、之间运算关系的表达式。要点：图73、差分放大电路如图8所示，已知晶体管T1，T2的电流放大系数，试求：(1)双端输出的差模电压放大倍数。(2)由管单端输出时的差模电压放大倍数。图8(1)首先确定放大电路的静态工作点(2)4、图9电路中，二极管为理想元件，ui为正弦交流电压，已知交流电压表的读数为100V，负载电阻RL=1kW，求开关S断开和闭合时直流电压表和电流表（A）的读数。（设各电压表的内阻为无穷大，电流表的内阻为零）图9开关S断开，电压表()的读数为45V，电流表(A)的读数为45mA。 开关S闭合，电压表()的读数为90V，电流表(A)的读数为90mA。5、电路如图10所示，试分析当时，哪些二极管导通？当时，哪些二极管导通？（写出分析过程并设二极管正向压降为）。图10当时，二极管外加正向电压而导通，a点电位2.1V，二极管外加反向电压而截止。 当时，二极管导通，a点电位为0.7V，不足以使二极管导通故而截止。此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
