BIOS详细设置图解教程.doc

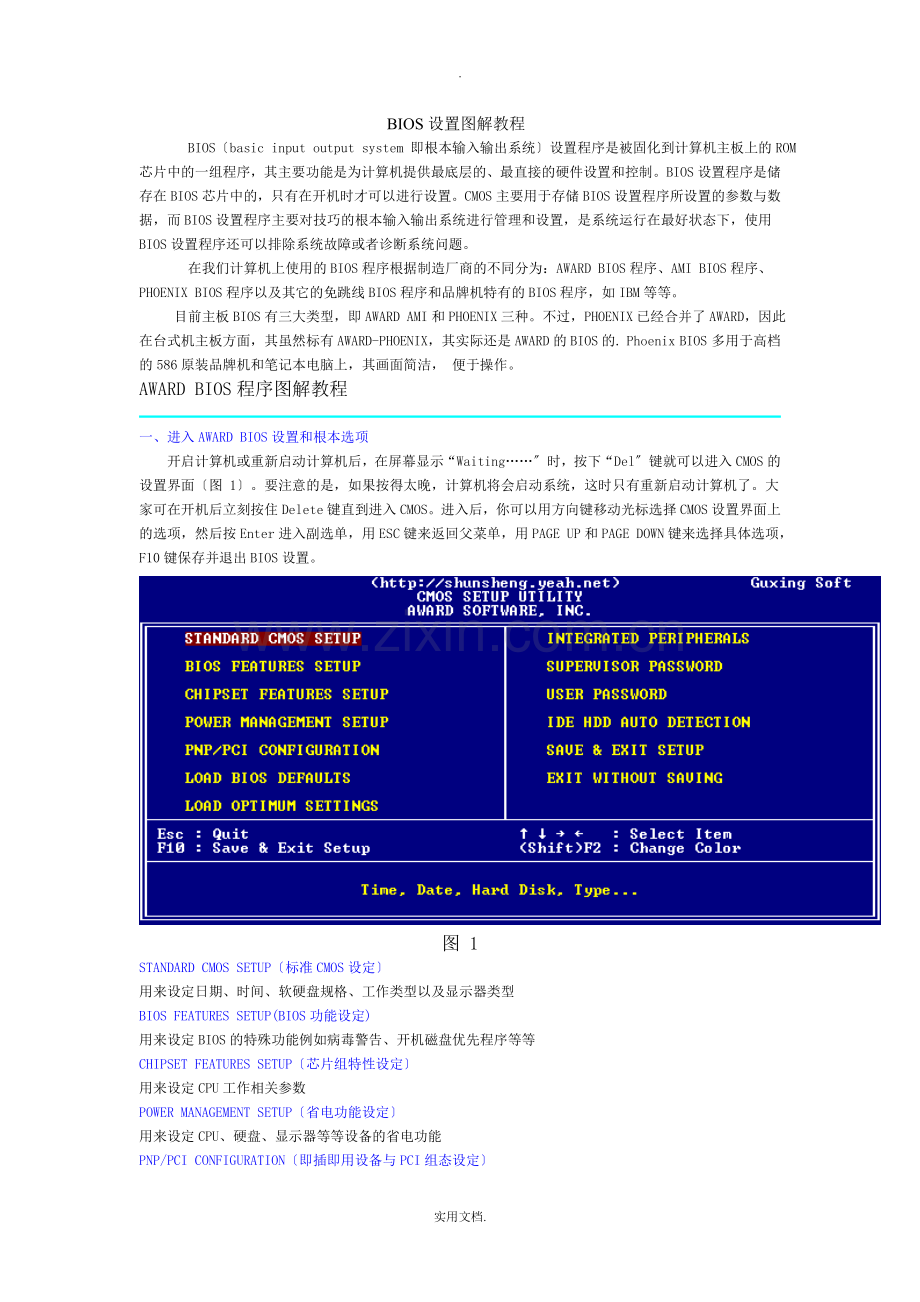

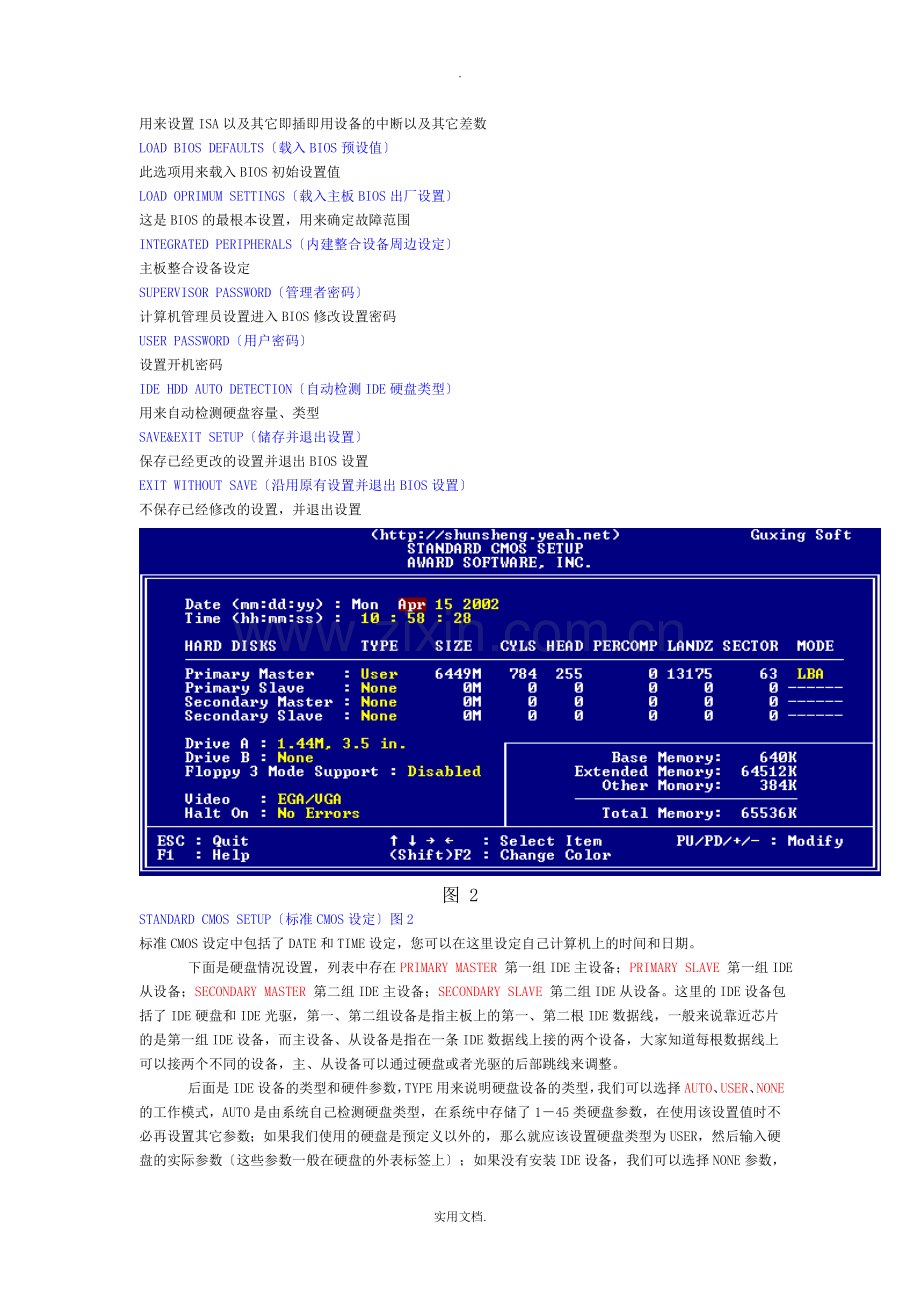

.BIOS设置图解教程 BIOSbasic input output system 即根本输入输出系统设置程序是被固化到计算机主板上的ROM芯片中的一组程序，其主要功能是为计算机提供最底层的、最直接的硬件设置和控制。BIOS设置程序是储存在BIOS芯片中的，只有在开机时才可以进行设置。CMOS主要用于存储BIOS设置程序所设置的参数与数据，而BIOS设置程序主要对技巧的根本输入输出系统进行管理和设置，是系统运行在最好状态下，使用BIOS设置程序还可以排除系统故障或者诊断系统问题。 在我们计算机上使用的BIOS程序根据制造厂商的不同分为：AWARD BIOS程序、AMI BIOS程序、PHOENIX BIOS程序以及其它的免跳线BIOS程序和品牌机特有的BIOS程序，如IBM等等。 目前主板BIOS有三大类型，即AWARD AMI和PHOENIX三种。不过，PHOENIX已经合并了AWARD，因此在台式机主板方面，其虽然标有AWARD-PHOENIX，其实际还是AWARD的BIOS的. Phoenix BIOS 多用于高档的586原装品牌机和笔记本电脑上，其画面简洁， 便于操作。AWARD BIOS程序图解教程一、进入AWARD BIOS设置和根本选项开启计算机或重新启动计算机后，在屏幕显示“Waiting时，按下“Del键就可以进入CMOS的设置界面图 1。要注意的是，如果按得太晚，计算机将会启动系统，这时只有重新启动计算机了。大家可在开机后立刻按住Delete键直到进入CMOS。进入后，你可以用方向键移动光标选择CMOS设置界面上的选项，然后按Enter进入副选单，用ESC键来返回父菜单，用PAGE UP和PAGE DOWN键来选择具体选项，F10键保存并退出BIOS设置。图 1 STANDARD CMOS SETUP标准CMOS设定用来设定日期、时间、软硬盘规格、工作类型以及显示器类型BIOS FEATURES SETUP(BIOS功能设定)用来设定BIOS的特殊功能例如病毒警告、开机磁盘优先程序等等CHIPSET FEATURES SETUP芯片组特性设定用来设定CPU工作相关参数POWER MANAGEMENT SETUP省电功能设定用来设定CPU、硬盘、显示器等等设备的省电功能PNP/PCI CONFIGURATION即插即用设备与PCI组态设定用来设置ISA以及其它即插即用设备的中断以及其它差数LOAD BIOS DEFAULTS载入BIOS预设值此选项用来载入BIOS初始设置值LOAD OPRIMUM SETTINGS载入主板BIOS出厂设置这是BIOS的最根本设置，用来确定故障范围INTEGRATED PERIPHERALS内建整合设备周边设定主板整合设备设定SUPERVISOR PASSWORD管理者密码计算机管理员设置进入BIOS修改设置密码USER PASSWORD用户密码设置开机密码IDE HDD AUTO DETECTION自动检测IDE硬盘类型用来自动检测硬盘容量、类型SAVE&EXIT SETUP储存并退出设置保存已经更改的设置并退出BIOS设置EXIT WITHOUT SAVE沿用原有设置并退出BIOS设置不保存已经修改的设置，并退出设置图 2 STANDARD CMOS SETUP标准CMOS设定图2标准CMOS设定中包括了DATE和TIME设定，您可以在这里设定自己计算机上的时间和日期。 下面是硬盘情况设置，列表中存在PRIMARY MASTER 第一组IDE主设备；PRIMARY SLAVE 第一组IDE从设备；SECONDARY MASTER 第二组IDE主设备；SECONDARY SLAVE 第二组IDE从设备。这里的IDE设备包括了IDE硬盘和IDE光驱，第一、第二组设备是指主板上的第一、第二根IDE数据线，一般来说靠近芯片的是第一组IDE设备，而主设备、从设备是指在一条IDE数据线上接的两个设备，大家知道每根数据线上可以接两个不同的设备，主、从设备可以通过硬盘或者光驱的后部跳线来调整。 后面是IDE设备的类型和硬件参数，TYPE用来说明硬盘设备的类型，我们可以选择AUTO、USER、NONE的工作模式，AUTO是由系统自己检测硬盘类型，在系统中存储了145类硬盘参数，在使用该设置值时不必再设置其它参数；如果我们使用的硬盘是预定义以外的，那么就应该设置硬盘类型为USER，然后输入硬盘的实际参数这些参数一般在硬盘的外表标签上；如果没有安装IDE设备，我们可以选择NONE参数，这样可以加快系统的启动速度，在一些特殊操作中，我们也可以通过这样来屏蔽系统对某些硬盘的自动检查。 SIZE 表示硬盘的容量；CYLS 硬盘的柱面数；HEAD硬盘的磁头数；PRECOMP写预补偿值；LANDZ着陆区，即磁头起停扇区。最后的MODE是硬件的工作模式，我们可以选择的工作模式有：NORMAL普通模式、LBA逻辑块地址模式、LARGE大硬盘模式、AUTO自动选择模式。NORMAL模式是原有的IDE方式，在此方式下访问硬盘BIOS和IDE控制器对参数部作任何转换，支持的最大容量为528MB。LBA模式所管理的最大硬盘容量为8.4GB，LARGE模式支持的最大容量为1GB。AUTO模式是由系统自动选择硬盘的工作模式。 图2中其它局部是DRIVE A和DRIVE B软驱设置，如果没有B驱动器，那么就NONE驱动器B设置。我们可以在这里选择我们的软驱类型，当然了绝大局部情况中我们不必修改这个设置。 VIDEO 设置是用来设置显示器工作模式的，也就是EGA/VGA工作模式。 HALT ON 这是错误停止设定，ALL ERRORS BIOS：检测到任何错误时将停机；NO ERRORS：当BIOS检测到任何非严重错误时，系统都不停机；ALL BUT KEYBOARD：除了键盘以外的错误，系统检测到任何错误都将停机；ALL BUT DISKETTE：除了磁盘驱动器的错误，系统检测到任何错误都将停机；ALL BUT DISK/KEY：除了磁盘驱动器和键盘外的错误，系统检测到任何错误都将停机。这里是用来设置系统自检遇到错误的停机模式，如果发生以上错误，那么系统将会停止启动，并给出错误提示。 我们可以注意到图 2 右下方还有系统内存的参数：BASE MEMORY：根本内存；extended 扩展内存；other 其它内存；total MEMORY 全部内存。 BIOS FEATURES SETUP(BIOS功能设定)图3 ENABLED是开启，DISABLED是禁用，使用PAGE UP和PAGE DOWN可以在这两者之间切换。 CPU INTERNAL CORE SPEED：CPU 当前的运行速度；VIRUS WARNING：病毒警告；CPU INTERNAL CACHE/EXTERNAL CACHECPU内、外快速存取；CPU L2 GACHE ECC CHECKING CPU L2第二级缓存快速存取记忆体错误检查修正；QUICK POWER ON SELF TEST快速开机自我检测此选项可以调整某些计算机自检时检测内存容量三次的自检步骤；CPU UPDATE DATACPU更新资料功能；BOOT FROM LAN FIRST网络开机功能此选项可以远程唤醒计算机。BOOT SEQUENCE开机优先顺序这是我们常常调整的功能，通常我们使用的顺序是：A、C、SCSI,CDROM，如果您需要从光盘启动，那么可以调整为ONLY CDROM ，正常运行最好调整由C盘启动.BIOS FALSH PROTECTIONBIOS写入保护；PROCESSOR SERIAL NUMBER系统自动检测奔腾3处理器；SWAP FLOPPY DRIVE交换软驱盘符；VGA BOOT FROM开机显示选择；BOOT UP FLOPPY SEEK开机时是否自动检测软驱；BOOT UP NUMLOCK STATUS开机时小键盘区情况设定；TYPEMATIC RATE SETTING键盘重复速率设定；TYPEMATIC RATE(CHARS/SEC，字节/秒)；TYPEMATIC DELAY设定首次延迟时间SECURITY OPTION检测密码方式如设定为SETUP,那么每次翻开机器时屏幕均会提示输入口令(普通用户口令或超级用户口令,普通用户无权修改BIOS设置),不知道口令那么无法使用机器;如设定为SYSTEM那么只有在用户想进入BIOS设置时才提示用户输入超级用户口令。Memory Parity Check:如果机器上配置的内存条不带奇偶校验功能,那么该项一定要设为Disable,目前除了效劳器外大局部微机(包括品牌机)的内存均不带奇偶校验.图 3 PCI/VGA PALETTE SNOOP颜色校正；ASSIGN IRQ FOR VGA分配IRQ给VGAIRQ即系统中断地址。OS SELECT FOR DRAM64MB设定OS2使用内存容量如果正在使用OS/2系统并且系统内存大于64MB,那么该项应为Enable,否那么高于64MB的内存无法使用,一般情况下为Disable.；HDD S.M.A.R.T. capability硬盘自我检测此选项可以用来自动检测硬盘的工作性能，如果硬盘即将损坏，那么硬盘自我检测程序会发出警报。REPORT NO FDD FOR WIN95分配IRQ6给FDDFDD就是软驱。VIDEO BIOS SHADOW使用VGA BIOS SHADOW用来提升系统显示速度，一般都选择开启。C8000-CBFFFF Shadow:该块区域主要来映射扩展卡(网卡,解压卡等)上的ROM内容,将其放在主机RAM中运行,以提高速度。图 4最新 AMI Bios 设置全程图解 对于一个热衷于电脑的用户来说，最大的乐趣就是觉察计算机的潜能，了解计算机的一些技术，计算机的Bios设置对于很多初用电脑人的来说很是深奥，甚至一些计算机的老用户还不了解Bios，因为计算机Bios涉及了很多计算机内部硬件和性能差数设置，对于一般不懂电脑的人来说有一定的危险性，加之一般Bios里面都是英文，这个对于英语好的人来说没有问题，但是这毕竟是中国，还有很多人对英语并不是很懂，所以很多人不敢轻易涉足！为了把大家的这些疑惑解决，我利用空闲时间把Bios的设置用图文解释给大家看看，希望能给一局部人一些帮助！但是因为个人知识有限，所以可能其中有一些遗漏或者不正确的解释，请大家一起来探讨指正！谢谢各位的支持！ 我找了两种Bios的计算机分别是：华硕的AMI BIOS和升技的AWARD BIOS，这也是目前两种主流的Bios，及算是不同品牌的主板，他们的Bios也是与这两种Bios的功能和设置大同小异，但是一般不同的主板及算是同一品牌的不同型号的主板，他们的Bios又还是有区别的，所以一般不同型号主板的Bios不能通用! 先以华硕的AMI Bios为例，介绍一下AMI Bios的设置： 开启计算机或重新启动计算机后，在屏幕显示如下时，按下“Del键就可以进入Bios的设置界面 要注意的是，如果按得太晚，计算机将会启动系统，这时只有重新启动计算机了。大家可在开机后立刻按住Delete键直到进入Bios。有些品牌机是按F1进入Bios设置的，这里请大家注意！ 进入后，你可以用方向键移动光标选择Bios设置界面上的选项，然后按Enter进入子菜单，用ESC键来返回主单，用PAGE UP和PAGE DOWN键或上下( )方向键来选择具体选项回车键确认选择，F10键保存并退出Bios设置。 接下来就正式进入Bios的设置了！ 首先我们会看到如图2 一Main(标准设定) 此菜单可对根本的系统配置进行设定。如时间，日期等 图2 其中 Primary/Secondary IDE Master/Slave 是从主IDE装置。 如果你的主板支持SATA接口就会有Third/Fourth IDE Mastert或者更多，他们分别管理例电脑里面各个IDE驱动装置的，如硬盘，光驱等等！因为各个主板的设置不同，所以在此就不详细解说这里的设置了，但是这些一般不用用户自己去设置，一般用默认的就可以，如果有特殊要求，建议用户自己对照说明书的说明进行设置，或者在论坛里单独提问！ System Information 这是显示系统根本硬件信息的，没有什么好讲如图3 图3 根本设置了解后就进入高级设置了！ 二Advanced进阶设置如图4： 图4 这里就是Bios的核心设置了,新手一定要小心的设置，因为其直接关系系统的稳定和硬件的平安，千万不可以盲目乱设！ 1.大家先看到的是“JumperFree Configuration不同品牌的主板有可能不同，也可能没有再这里可以设置CPU的一些参数，对于喜欢超频的朋友来说这里就是主攻地！(如图) 大家可以看到有一个“AI Overclock Tumer的选项，其中有一些选项，如上图，其中又以“Manual为关键，选择后会看到如下列图： 对于CPU超频爱好者这些东西应该了如指掌，CPU的外频设置CPU External Frequency是超频的关键之一，CPU的主频即我们平时所说的P4 3.0G等等之内的频率是由外频和倍频相乘所得的值，比方一颗3.0G的CPU在外频为200的时候他的倍频就是15,(200MHz*153000MHz)。 外频一般可以设定的范围为100MHz到400MHz，但是能真正上300的CPU都不多，所以不要盲目的设置高外频，一般设定的范围约为100250左右，用户在设定中要有耐心的一点点加高，最好是以1MHz为步进，一点点加，以防一次性加到过高而导致系统无法正常使用甚至CPU损坏！ 内存频率设定DRAM Frequency使用此项设定所安装内存的时钟，设定选项为： 200MHz, 266MHz,333MHz, 400MHz, Auto。 AGP/PCI设备频率设定AGP/PCI Frequency，本工程可以修改AGP/PCI设备的运行频率频率，以获得更快的系统性能或者超频性能，设定值有：Auto，66.66/33.33,72.73/36.36。但是请用户适当设置，如果设置不当可能导致AGP/PCI设备不能正常使用！ 电压设置就不用多讲呢，就是设置设备的工作电压，建议一般用户不要轻易修改，以防导致设备因为电压不正确而损坏！即算用户要修改也一定不能盲目的修改，以步进的方式一点点加压，最高值最好不要超过0.3V。 2. CPU Configuration CPU设定本工程可以让你知道CPU的各项指数和更改CPU的相关设定。 这里可以了解CPU的各种信息，因为这是华硕最新的Bios程序，所以其增加了一些对新CPU的信息，比方有三级缓存显示，还有增加了对Intel64位CPU的增强型选项！但是这些工程对于一般的CPU没有什么意义！这里的选项一些根本上不用更改，但是，这里最有意义的选项就是最后一个Hyper Threading Technology选项了，这是开启P4 CPU超线程的开关，用P4超线程CPU的用户应该知道有些程序并不能完好的支持超线程技术，甚至有时导致死机，比方用WinXP SP1的IE上网的P4超线程用户就有频繁死机的CPU占用率为100的情况，这就是因为其不能完全支持超线程技术但是只要更新到SP2或者更新升级系统就没有此问题了这时我们就可以关闭CPU的超线程技术，只要把其值设为Disabled就可以了！但是这样就不能完全发挥P4超线程CPU的性能了！ 3. Chipset高级芯片组特征设置使用此菜单可以修改芯片组存放器的值，优化系统的性能表现。 Configure SDRAM Timing by 设置决定SDRAM 的时钟设置是否由读取内存模组上的SPD (SerialPresence Detect) EEPROM 内容决定。设置为Enabled将根据SPD自动设置其中的工程，如果你把其选项选择未为Disabled，那么会出现以下工程： SDRAM CAS# Latency, DRAM RAS Precharge, DRAM RAS to CAS Delay,DRAM precharge Delay和DRAM Burst Length。如果您对芯片组不熟悉请不要修改这些设定。 SDRAM CAS# LatencySDRAM CAS#延迟 项控制在SDRAM接受并开始读指令后的延迟时间(在时钟周期内) 的。设定值为：2, 2.5, 3.0 (clocks)。值越小那么性能越强！但是稳定性相对下降！ DRAM RAS PrechargePrecharge命令延时 本工程控制当SDREM送出Precharge命令后，多少时间内不再送出命令。设定值有：4，3，2(clocks) RAS to CAS DelayRAS至CAS的延迟 当DRAM 刷新后，所有的行列都要别离寻址。此项设定允许您决定从RAS (行地址滤波) 转换到CAS (列地址滤波)的延迟时间。更小的时钟周期会使DRAM有更快的性能表现。设定值有：4，3，2(clocks) DRAM precharge Delay脉冲周期 这个设置是用来控制提供应SDRAM参数使用的SDRAM时钟周期！设定值有：8，7，6，5，(clocks) SDRAM Burst LengthSDRAM爆发存取长度 此设置允许你设置DRAM爆发存取长度的大小。爆发特征是DRAM在获得第一个地址后自己预测下一个存取内存位置的技术。使用此特性，你必须要定义爆发长度，也就是开始地址爆发脉冲的实际长度。同时允许内部地址计数器能正确的产生下一个地址位置。尺寸越大内存越快。设定值： 4，8(clocks)。 AGP Aperture Size (AGP内存分配) 此项用来控制有多少系统内存可分配给AGP卡显示使用。孔径是用于图形内存地址空间一局部PCI内存地址范围。进入孔径范围内的主时钟周期会不经过翻译直接传递给AGP。设定值为：4MB，8MB，16MB，32MB，64MB，128MB，和256 MB。 4.OnBoard Devices Configuration集成设备设定 这里是管理各种主板集成硬件设施的一些选项，用户根本上不用更改其设置！所以在此不再赘叙！如需改动，请查看主板说明书！ 5PCI Pnp即插即用设备设置 这里是设置即插即用和PCI的高级设定工程，一般用户不需要改动任何工程，都保持默认就可以了。在进行本设置设定时，不正确的数值将导致系统损坏！ 6.USB ConfigurationUSB装置设置 USB端口装置设定，大家一看就明白，无须多讲！只是那个传输模式里面有个FullSpeed和HiSpeed，如果大家是USB2.0的就把它设置成HiSpeed，FullSpeed是模拟高速传输，没有HiSpeed的快！ 三Power电源管理设置如图： 前面四个没有什么好讲，因为主板品牌不同，所以可能有些用户没有上面的选项，主要有APM Configuration高级电源设置和Hardware Monitor系统监控两个选项。 1. APM Configuration高级电源设置 2Hardware Monitor系统监控 四Boot启动设备设置 本选单是更改系统系统启动装置和相关设置的，再Bios中较为重要。 1. Boot Device Priority启动装置顺序 本工程是设置开机时系统启动存储器的顺序，比方大家在安装操作系统时要从光驱启动，就必须把1st Device Priority设置成为你的光驱，图上设置的是硬盘，所以当系统开机时第一个启动的是硬盘，建议大家如果不是要从光驱启动，就把第一启动设置成为硬盘，其他的启动工程设置成为Disable，这样系统启动就会相对快一点，因为系统不用去搜索其他多余的硬件装置！ 2. Boot Settings Configuration启动选项设置 这里是设置系统启动时的一些工程的！它可以更好的方便用户的习惯或者提升系统性能。 1. QuickBoot快速启动设置 本工程可以设置计算机是否在启动时进行自检功能，从而来加速系统启动速度，如果设置成“Disable系统将会在每次开机时执行所有自检，但是这样会减慢启动速度！一般设置为“Enabled 2. Full Screen Logo全屏开机画面显示设置 这里是设置是否开启开机Logo的设置的，如果你不想要开机Logo就可以设置为“Disable 3. Add On ROM Display Mode附件软件显示模式 本工程是让你设定的附件装置软件显示的模式，一般设置成“Force BIOS就可以了。 4. Bootup NunLock小键盘锁定开关 就是设置开机时是否自动翻开小键盘上的NumLock。一般设置为On 5. PS/2 Mouse Support 此工程时设置是否支持PS/2鼠标功能。设定为AUTO就可以。 6. Typematic Rate键盘反映频率设置 这个就是让你选择键盘反映快慢频率的选项，一般设置为“fast 7. Boot To OS/2OS/2系统设置 本工程让你选择是否启动OS/2作业系统兼容模式，一般设置为“No 8. Wait For F1 If Error 错误信息提示 本工程是设置是否在系统启动时出现错误时显示按下“F1键确认才继续进行开机，一般设置为“Enabled 9. Hit DELMessgae Display 按DEL键提示 这个选项选择是否在开机时显示按下Del键进入Bios设定的提示，如果选择“Disable将不会看到本文章开头的那句“Press DEL to Run Steup,Presss TAB to display BIOS Post Message的提示，一般设置为“Enabled 10. Interrupt 19 CapturePCI内建程序启动设置 当你使用PCI卡有自带软件时请将此设置为“Enabled 3. Security平安性能选项 1.Change Supervisor Password管理员密码设定 管理员密码设定，当设定好密码后会多出几个选项，其中有一个“User Password选项，这是用户密码设定，就像Windows的用户密码，他们可以设置成多种不同的访问权限Use Access Level，其中有 No Access 使用者无法存储Bios设置 View Only 使用者仅能查看Bios设置不能变更设置 Limited 允许使用者更改局部设置 Full Access 使用者可以更改全部的Bios设置 还有几个常用的选项 Clear User Password 去除密码 Password Check 更改密码 2. Boot Sector Virus Protection防病毒设置 本选项可以开启Bios防病毒功能，默认值为关闭“Disabled。 五.EXIT退出Bios程序设置 退出就没有什么好说的了！但是有一个更快捷的方法就是不管在那个设置里面我们都可以随时按F10保存退出！ 最新 Award Bios 设置全程图解 介绍了AMI Bios设置后。我们再来介绍一下Award Bios的设置，其实Award Bios和AMI Bios里面有很多东西是相同的，可以说根本上是一样的，虽然有些名字叫法不同，但是实际作用是一样的。在前文中已经了解了一些Bios的根本知识，和设置，那么在这篇文章里面我就会更详细的介绍一下Bios的超频设置，希望对那些想超频但是又没有接错过超频的玩家能有一些帮助。 和AMI Bios一样，再开机画面时按下“Del键进入Bios设置菜单有些是按F1键，如图： 进入后大家会看到以下菜单，也有可能会有一些差异，但是根本上是差不多的，及算名字不同，但是根本上作用是一样的！ 大家可以用方向键移动光标，回车键确认，ESC键返回，用PageUp，PageDown和数字键键调整设置，在任何设置菜单中可以按下F10键退出并保存设置，这些都和AMI Bios设置差不多！那么就正是进入设置！ 一SoftMenu Setup软超频设置 其实这个Soft Menu Setup，是升技主板独有的技术，这里提供了丰富的CPU外频、倍频调节需要CPU支持、AGP/PCI总线频率以及CPU/内存/AGP的电压调节频率等等。这个工程相当于一些主板中的“Frequency/Voltage Control 前面是CPU的一些根本信息显示，下面的选项就是CPU超频的主要选项了！ 1. CPU Operating SpeedCPU外频设置： 这个工程根据你所使用的处理器型式以及速度来显示该处理器的运作速度，您可以选择User Define使用者设定的选项来手动输入其运作速度。 如图： 好了，到了这里我就先放下Bios的设置引导了，在教大家超频之前先向大家解释一下什么叫超频以及超频的原理吧，这样才能让你能更好的进入下一步Bios设置超频！ CPU超频，它的主要目的是为了提高CPU的工作频率，也就是CPU的主频。而CPU的主频又是外频FSB和倍频Multiplier Factor 的乘积。例如一块CPU的外频为200MHz,倍频为10,可以计算得到它的主频外频倍频200MHz10 = 2000MHz，即2.0GHz。 提升CPU的主频可以通过改变CPU的倍频或者外频来实现。但如果使用的是Intel CPU，你尽可以忽略倍频，因为IntelCPU使用了特殊的制造工艺来阻止修改倍频。但是有一局部Intel的工程样品是没有锁定倍频额，AMD的CPU可以修改倍频。虽然提升CPU的外频或者倍频都可以使CPU到达同样的频率，比方一颗2.0GHz的CPU，它用200*102.0，我们可以把倍频提升到20，而把FSB降到100MHz，或者可以把FSB提升到250，而把倍频降低到8。这两个方法都可以使主频到达2.0G，但是他们所得到的性能是不一样的。因为外频FSB是系统用来与处理器通信的通道，应该让它尽可能的提高。所以如果把FSB降到100MHz而把倍频提高到20的话，依然会有2.0GHz的时钟频率，但是系统的其余局部与处理器通信将会比以前慢得多，导致系统性能的损失，因此，如果用户的CPU可以降低倍频，不妨试一试！ 外频的速度通常与前端总线、内存的速度紧密关联。因此当你提升了CPU外频之后，CPU、系统和内存的性能也同时提升，这就是为什么DIYer喜欢超频的原因了。 好了，言归正传，继续Bios设置，在你选择“CPU Operating Speed中的“Use Defined选项后，你会看到以前不可以选的CPU选项现在已经可以进行设置了！ 1.Ext.ClockCPU/AGP/PCI 这就是外频调节设置选项，手动输入想设置成的CPU外频数值，在此允许输入数值范围在100-412之间，可以以每1MHz的频率提高进行线性超频，最大限度的挖掘CPU的潜能。一般上CPU的外频在100至250左右较为正常，一般不会超过300MHz，所以用户千万不要一次性把外频调到最高，原那么上来讲，第一次超频CPU因为不清楚CPU究竟可以在多高的外频下工作，因此设置外频的数值可以以三至五兆赫兹为台阶提高来慢慢试验，在此为了示范，直接将外频设置成了133MHz这个标准外频，设置了正确的外频数字以后再按回车键确定。 如果CPU的倍频没有被锁定的话，拉么在Ext.ClockCPU/AGP/PCI菜单下会显示有一个Multiplier Factor倍频设置选项这个工程选择CPU的倍频数。 2.Estimated New CPU clock： 这个工程显示前两项 Ext. Clock 与 Multiplier Factor 的频率总和。 3. N/B Strap CPU As： 这个部份可以设定指定给MCH (内存控制器)的前端总线。选项有：PSB400、PSB533、PSB800、以及 By CPU。默认值是 By CPU. 假设要手动设定这个部份： 假设CPU的频率为100MHz FSB，那么可选择 PSB400。 假设CPU的频率为133MHz FSB，那么可选择 PSB533。 假设CPU的频率为200MHz FSB，那么可选择 PSB800。 4.DRAM Ratio (CPU:DRAM): 这个部份可以决定CPU和DRAM之间的频率比。 说到这里，又得跟大家解释一下CPU与内存的关系了，内存的工作频率是由外频FSB决定的，因此我们在对CPU超频的同时就给内存也增加了运行频率，设置外频与内存总线频率的比值。如果你使用的是DDR333内存，它的标准运行频率可以到达166MHz，由于刚刚我们已经把外频设置成了133MHz，因此在此可以选择“4:5，让内存也运行在最高的频率。 5. Fixed AGP/PCI Frequency： 此工程可用来决定AGP/PCI总线的频率，此选项允许你维持您的AGP/PCI频率在一些固定的频率上，以增进系统的稳定性。 6. CPU Power Supply： 此选项允许用户在处理器预设电压数值和使用者定义电压数值之间做切换，请不要随意去变动此预设电压数值，除非你有一定的调节经验，选择User Define选项后“CPU Core Voltage 就可以选择CPU核心所使用的电压可让您以手动的方式来选择处理器的核心电压数值。 如图： 这里介绍一下CPU核心电压，P4 CPU的额定核心工作电压为1.5V，通常不超过1.65V的电压都是平安的，当然超频提高电压是要在保证稳定工作的前提下，尽可能的少加电压，这是从散热方面考虑为了将CPU的温度尽可能的控制在低水平下。电压也可以一点一点儿的逐渐尝试提高，不必急于一步到位，在此我们先选择1.55V尝试一下。请注意超过1.70V的电压对于北木核心的P4来说都是危险的，有可能会烧坏CPU，因此电压不宜加的过高！ 7.DDR SDRAM Voltage: 这个部份可以选择DRAM插槽工作电压。 就是来提高给DDR内存供电的电压，DIMM模组的默认电压为2.5V，如果内存品质不好，或是超频了内存，那么可以适当提高一点内存电压，加压幅度尽量不要超过0.5V，不然那么有可能会损坏内存！ 最后，在这里面还可以看到给AGP显示卡提高工作电压的选项，如果你超频是为标准外频，也让显示卡超频工作了的话，那么可以考虑适当提高一些AGP的电压，AGP默认电压为1.5V。如图： 好了，说了这么多的超频的Bios设置后，继续说明其他选项的Bios设置，当然，一下内容中同样也有关于优化超频的说明！ 二.Standard CMOS Features标准CMOS参数设定 这里就不用多讲了！想必大家都能看懂！下面是“IDE设备设置里面的选项解释，一般不用用户设置，保持默认的就可以了！ 三Advanced BIOS FeaturesBIOS进阶功能设定 1.Quick Power On Self Test快速启动选择: 当设定为Enabled启动时，这个工程在系统电源开启之后，可加速POSTPower On Self Test的程序。BIOS会在POST过程当中缩短或是跳过一些检查工程，从而加速启动等待的时间！ 2.Hard Disk Boot Priority硬盘引导顺序: 此工程可选择硬盘开机的优先级，按下的按键，你可以进入它的子选单，它会显示出已侦测到可以让您选择开机顺序的硬盘，以用来启动系统。当然，这个选项要在你安装了两块或者两块以上的系统才能选择！ 3. HDD Change Message: 当
