保护定值通知单.doc

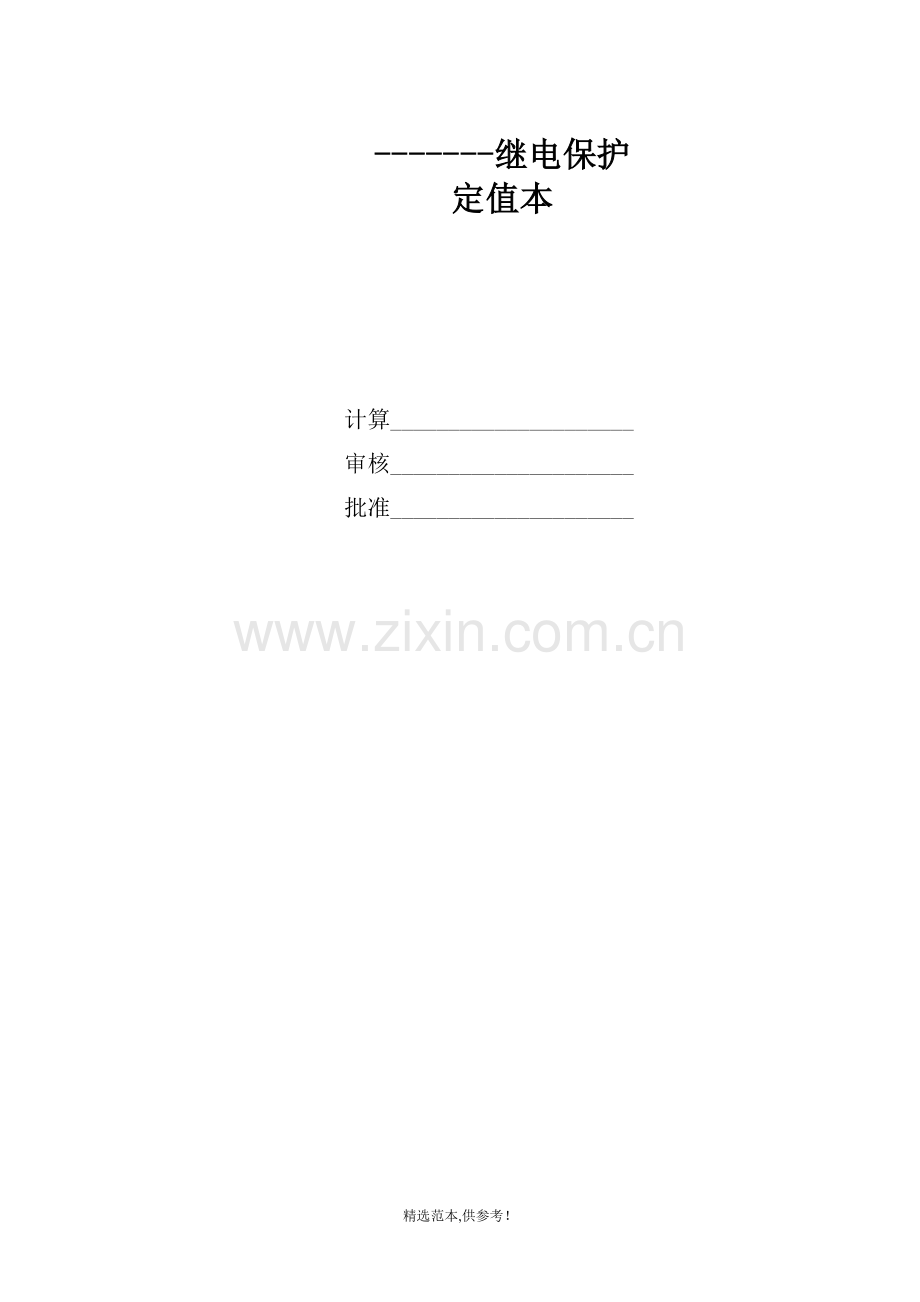

-------继电保护
定值本

计算_____________________
审核_____________________
批准_____________________

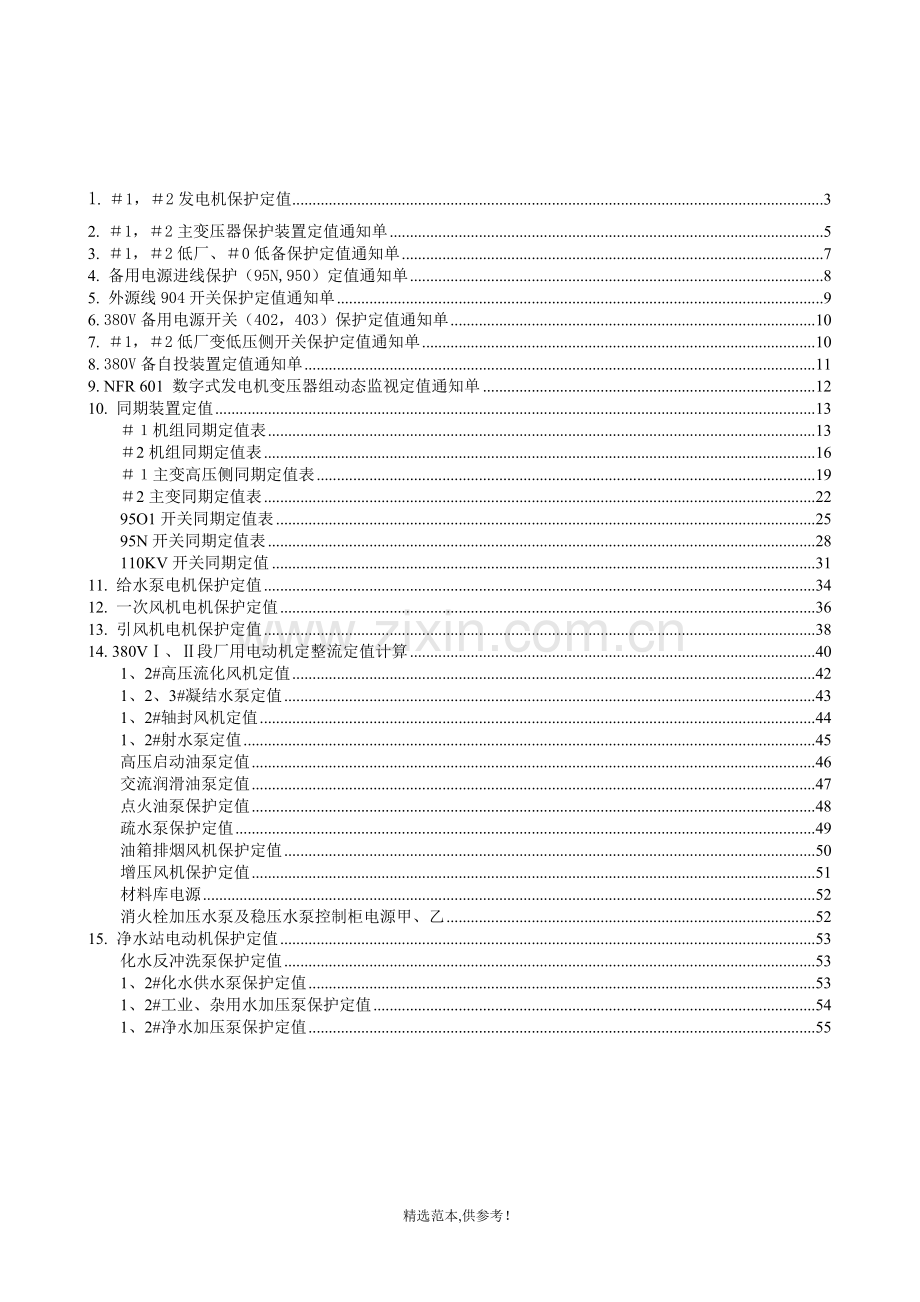

1. ＃1，＃2发电机保护定值 3
2. ＃1，＃2主变压器保护装置定值通知单 5
3. ＃1，＃2低厂、＃0低备保护定值通知单 7
4. 备用电源进线保护（95N,950）定值通知单 8
5. 外源线904开关保护定值通知单 9
6. 380V备用电源开关（402，403）保护定值通知单 10
7. ＃1，＃2低厂变低压侧开关保护定值通知单 10
8. 380V备自投装置定值通知单 11
9. NFR 601 数字式发电机变压器组动态监视定值通知单 12
10. 同期装置定值 13
＃１机组同期定值表 13
＃2机组同期定值表 16
＃１主变高压侧同期定值表 19
＃2主变同期定值表 22
95O1开关同期定值表 25
95N开关同期定值表 28
110KV开关同期定值 31
11. 给水泵电机保护定值 34
12. 一次风机电机保护定值 36
13. 引风机电机保护定值 38
14. 380VⅠ、Ⅱ段厂用电动机定整流定值计算 40
1、2#高压流化风机定值 42
1、2、3#凝结水泵定值 43
1、2#轴封风机定值 44
1、2#射水泵定值 45
高压启动油泵定值 46
交流润滑油泵定值 47
点火油泵保护定值 48
疏水泵保护定值 49
油箱排烟风机保护定值 50
增压风机保护定值 51
材料库电源 52
消火栓加压水泵及稳压水泵控制柜电源甲、乙 52
15. 净水站电动机保护定值 53
化水反冲洗泵保护定值 53
1、2#化水供水泵保护定值 53
1、2#工业、杂用水加压泵保护定值 54
1、2#净水加压泵保护定值 55

＃1，＃2发电机保护定值
厂站： 编号： 装置名称：DGT801D 发放日期：2009年3 月03日
CT变比： 1500/5
一、差动保护
定 值 名 称
整定范围
CT变比
定值
出口
制动系数Kz
0.1-1.8
1500/5A
0.4
全停
启动电流Iq
0.05-10A
1.03
拐点电流Ig
0.5-10A
2.41
负序电压U2
1V-30V
10V
速断保护Is(倍数)
1－20
4
额定电流Ie
0.5-8A
3.44
二、复合电压过流
定 值 名 称
整定范围
CT变比
定值
备 注
过电流（Ig）
0.1-35A
3000/5A
4.97

低电压UL
1-100v
60

负序电压U2g
0.1-50v
6

动作延时T1
0.1-100S
1.7
第一延时解列
动作延时T2
0.1-100S
2
第二延时全停
三、定子绕组接地保护
定 值 名 称
整定范围
CT变比
定值
备 注
动作电压3U0g
1-50V

11
延时发信
动作时间T
0.1s-100s
6
四、定子绕组对称过负荷
定 值 名 称
整定范围
CT变比
定值
备 注
动作电流Ig
0.1-60A
1500/5
4.01
延时发信
动作时间T
0.1-100s
9s
五、转子一点接地保护
定 值 名 称
整定范围
CT变比
定值
备 注
动作电阻（Rg1）
0.1-50kΩ

10
延时发信
动作时间T1
0.1-100s
7
六、转子两点接地保护
定 值 名 称
整定范围
CT变比
定值
备 注
二次谐波电压定值
1-50V

1.8
延时动作全停
动作时间T1
0.1-10s
1

三、 失磁保护
定 值 名 称
整定范围
CT变比
定值
备 注
系统低电压Uhl
50V-100V

80V

机端低电压UgL
50V-100V

80V

阻抗圆圆心－
-100-0Ω

-19.12Ω

阻抗圆半径
1-100Ω

17.07Ω

转子低电压特性曲线系数Kfd
0.01-3

0.8

转子低电压初始动作值Ufd1
1-600V

35.7V

过功率Pg
1-1000W

250

动作延时(T5)
0.1-1000S

0.5
减出力
动作延时(T3)
0.1-1000S

1.0
解列
动作延时(T1)
0.1-1000S

1.5
解列，灭磁

＃1，＃2主变压器保护装置定值通知单
厂站： 编号： 装置名称：DGT801D 发放日期：2009年1 月20日
CT变比：150/5，1500/5 PT变比： 110/√3/0.1/√3/0.1/√3/0.1/3 第 1 页 共 2页
一、 主变差动保护
定 值 名 称
整定范围
CT变比
定值
备 注
额定电流
0.5A-10A
150/5A
3.5A

启动电流
0.5A-10A

1.4A
出口A
拐点电流
0-1

3.5A

比率制动系数

0.5

平衡系数

0.635
以低压侧为基准
二次谐波制动比

15%

差动速断倍数

5

解除TA断线功能差流倍数

1.0

二、 高压侧复压过流
定 值 名 称
整定范围
CT变比
定值
备 注
负序电压
1V-50V

6.5V

动作低电压
0V-100V

70V

动作电流
0.1A-50A
150/5
4.24A

延时时间t1
0.1s-100s

1.5s
出口A
复合电压投退控制
0-1

1

三、 过负荷保护
定 值 名 称
整定范围
CT变比
定值
备 注
动作电流
0.2A-20A
150/5
4.08A

延时时间
0.1s-10s

5s
出口C
四、 主变间隙零序电压电流保护
定 值 名 称
整定范围
CT变比
定值
备 注
动作电流
0.1A-50A
100/5
5A
开入量：变压器中性点接地刀闸辅
动作电压
10V-200V

180V
助接点，变压器运行，接点闭合；否则断开。
延时时间
0.1S-100S

0.4s
出口A
五、 本体重瓦斯保护
定 值 名 称
整定范围

定值
备 注
动作值

0.85m/s

延时时间
0.1S-6000S

0s
出口A
六、 本体轻瓦斯保护
定 值 名 称
整定范围

定值
备 注
动作值

250-300cm3

延时时间
0.1S-6000S

0s
出口C
七、 本体压力释放保护
定 值 名 称
整定范围

定值
备 注
动作值

保护装置接点，保护动作，接点闭合；否则断开。
延时时间
0.1S-6000S

0s
出口A
八、 主变温度保护
定 值 名 称
整定范围

定值
备 注
动作值

80℃

延时时间
0.1S-6000S

5s
出口C
动作值

95℃

延时时间
0.1S-6000S

5s
出口A

九、 零序过流
定 值 名 称
整定范围
CT变比
定值
备 注
零序电流I1
0.1A-80A
300/5
10A

动作时间T1
0.1s-100s

2S
出口A
动作电流I2
0.1A-80A
300/5
2.33A

动作时间T2
0.1s-100s

3S
出口A

＃1，＃2低厂、＃0低备保护定值通知单
厂站： 编号： 装置型号：SPL6412 发放日期：2009年2月24日

一、速断保护
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
3000/5
54A
跳变压器高低压侧开关

动作时间

0s

二、高压侧过流
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
150/5
8A
跳变压器高低压侧开关

动作时间

1.5s
与分支开关过流时间保护配合
三、低压侧零序过流
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
1000/5
3.85A
跳变压器低压侧开关

动作时间

1.1s

四、温度保护
定 值 名 称
CT变比
定值
动作与
备 注
温度1

120℃
发信号

时间1

3

温度2

150℃
跳变压器高低压侧开关

时间2

3S

备用电源进线保护（95N,950）定值通知单
厂站： 编号： 装置型号：SPL6412 发放日期：2009年2月24日

一、速断保护
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
300/5
50.5A
跳进线开关

动作时间

0s

二、过流保护
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
300/5
15.26A
跳进线开关

动作时间

1.1s

外源线904开关保护定值通知单
厂站： 编号： 装置型号： 发放日期：2009年2月24日

一、速断保护
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
300/5
19.2A
跳904开关

动作时间

0

二、过流保护
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
300/5
16.57
跳904开关

动作时间

2s
与低备过流保护时间配合

三、过负荷保护
定 值 名 称
CT变比
定值
动作与
备 注
动作电流
300/5
2.56
跳904开关

动作时间

60s

380V备用电源开关（402，403）保护定值通知单

低压过流保护
定 值 名 称
CT变比
定值
动作与
备 注
过流定值
3000/5
15.58
出口跳分支开关

低电压定值

60
线电压
延时时间

1.0

＃1，＃2低厂变低压侧开关保护定值通知单
低压过流保护
定 值 名 称
CT变比
定值
动作与
备 注
过流定值
3000/5
15.58
出口跳低厂低压侧开关

低电压定值

60
线电压
延时时间

1.0S

380V备自投装置定值通知单
厂站： 编号： 装置型号：WBT-820微机系列 发放日期：2009年2月24日
CT变比：150/5，1500/5 PT变比： 110/√3/0.1/√3/0.1/√3/0.1/3 第 1 页
一、过流一段
定 值 名 称
整定范围
CT变比
定值
备 注
过流一段电流（I1）
0.1In-15 In
3000/5A
4In

过流一段时间（T1）
0.0s-10s

1s

复压元件投退

0
不用
低压定值（UL,线压）
70V-100V

100V

负序电压定值（U2, 相压）
2.0V－30V

30V

二、过流二段（不用）
定 值 名 称
整定范围
CT变比
定值
备 注
过流一段电流（I2）
0.1In-15 In
3000/5A
15In
不用（取最大）
过流一段时间（T2）
0.0s-10s

10s
不用（取最大）
复压元件投退

0
退出
低压定值（UL,线压）
70V-100V

不用（取最大）
负序电压定值（U2, 相压）
2.0V－30V

不用（取最大）
四、 过流加速
定 值 名 称
整定范围
CT变比
定值
备 注
过流加速电流（Ijs）
0.1In-10 In
3000/5A
5.9In

过流加速段时间（Tjs）
0.3s-3s

0.2

复压元件投退UBL

0
退出
低压定值（UL,线压）
70V-100V

负序电压定值（U2, 相压）
2.0V－30V

五、 零序过流（不用）
定 值 名 称
整定范围
CT变比
定值
备 注
零序过流电流（I0）
0.1In-10 In

10In
压板解除（取最大）
零序过流时间（T0）
0.1s-10s

10s
压板解除（取最大）
六、 重合闸
压板解除

七、 桥开关自投
定 值 名 称
整定范围
CT变比
定值
备 注
有压定值(Uyy)
70V-100V

70V

无压定值(Uwy)
2.0V-50V

28.6V

方式一、三时间(Tb1)
0.0S-30S

1.0s

方式二、四时间(Tb2)
0.0s-30s

自投方式一(MB1)

1

自投方式二(MB2)

0

自投方式三(MB3)

0

自投方式四(MB4)

0

NFR 601 数字式发电机变压器组动态监视定值通知单
三相电压与三相电流起动量参数表

通道号
电压突变量
电压越限

频率越限
频率突变

Uabc
U0
HIGH
LOW
U0
U2
HIGH
LOW
Hz/sec

10%
7%
110%
75%
5%
10%
51.5
49．5
0.2
通道号
电流突变
(主变中性点电流)
电流越限

3I0
相电流
I2
3I0

20%
15%
15%
10%
通道号
差流越限
过激磁起动

逆功率起动

转子接地起动

20％Ie

失磁保护不采用逆功率，因此不启动故障录波器

同期装置定值
七个同期点，七套定值
表4-2同期主模件控制字定义表
序号
定值位号
名称
定 值 取 值
整定值
简要说明
1
bit0
开关类型
0:线路型，1：机组型
1：机组型

2
bit2-1
Us:Ug
00： 57.7：57.7
01： 57.7：100
10： 100：57.7
11： 100：100
11：100：100
此处定值以二进制书写，高位在前

……

预留备用
＃１机组同期定值表
序
号
定值名称
输入
方式
定值范围
整定值
简要说明
１
控制字
十六进制
0x0000~0xFFFF
0x0007
另见表4-2控制字说明
２
合闸脉冲导前时间
十进制
0.000~2.000s
0.12s
只需考虑装置以外环节（主要是断路器动作时间）的延时．装置内部延时已由装置补偿．
３
同期复归时间
十进制
0.00~999.9s
300s
超过此时间同期不上，报超时，并退出同期捕捉过程
４
合闸输出脉宽
十进制
0.000~9.999s
0.30s
同期合闸输出接点闭合时间
５
同频调频脉宽
十进制
0.000~9.999s
0.120s
同频不同相时增速脉冲宽度
６
固有相角差
十进制
-180.0°~
+180.0°
0
固有转角，系统电压超前待并侧电压整定为正，滞后为负
７
允许环并合闸角
十进制
0~40.0°
3.14°
公在自动识别为环网并列时使用
８
允许压差高限
十进制
-15.0V~ +15.0V
+8V
这是折算到100V电压的值。相当于额定电压的百分数。
允许压差（Ug-Us）范围
△U1≤Ug-Us≤△Uh
９
允许压差低限
十进制
-15.0V~ +15.0V
-8V
１０
允许频差高限
十进制
-0.50~ +0.50HZ
+0.1HZ
允许压差（fg-fs）范围
△f1≤fg-fs≤△fh
１１
允许频差低限
十进制
-0.50~ +0.50HZ
-0.1HZ
１２
调速周期
十进制
0.1~20.0s
5.0s
推荐值5s
１３
调速比例因子
十进制
1~200
45
推荐值40~50
１４
调速积分因子
十进制
1~200
0
推荐值0
１５
调速微分因子
十进制
1~200
0
推荐值0
１６
调频脉冲最大宽度
十进制
0.000~5.000s
0
推荐值0。为0时，调频脉冲宽度由装置自动计算，脉冲宽度范围限定为0.1~2s
１７
调频脉冲最小宽度
十进制
0.000~5.000s
0
１８
调压周期
十进制
0.1~20.0s
2.0s
推荐值2s
１９
调压比例因子
十进制
1~200
25
推荐值20~30
２０
调压脉冲最大宽度
十进制
0.000~2.000s
0
推荐值0。为0时，调压脉冲宽度由装置自动计算
２１
调压脉冲最大宽度
十进制
0.000~2.000s
0

同期主模件系统定值表
序
号
定值名称
输入
方式
定值范围
整定值
简要说明
1
内部控制字
十六进制
0x0000-0xFFFF

根据表4-3内部控制设定自动生成
2
内部控制字1
十六进制
0x0000-0xFFFF

根据表4-4内部控制字自动生成（v1.20版以上）
3
启动录波长度
十进制
0.100~5.00S
0.200S
录波启动接点动作保持时间
4
装置地址设置
十进制
0~255
1
用于串吕103和MODBUS（v1.20版以上）

表4-3同期主模件内部控制字定义表
序号
定值
位号
名称
定值取值
整定值
简要说明
1
bit0
系统
频率
0：50HZ
1：60HZ
0
用于设定同期系统的频率。（v1.20版以上）
2
bit1
无压
方式
0：自判
1：他判
1
自判无压是根据测量到的电压自动判别，他判是由操作者特别指定进行无压还是自准
3
bit2
选择
方式
0：电平
1：脉冲
0
电平方式时对象选择开入必须保持到同期过程结束，对象选择开入和启动开入都要至少保持250ms
4
bit3
启动
同期
方式
0：显式命令启动同期
1：选择自动启动同期
0
选择自动启动同期表示对象选择成功后，自动启动同期操作，又称隐式启动；显示命令启动同期，则需要另外显式给出启动命令，又称显示式启动。
隐式启动仅在远方开入方式时有效，而对就地方式和远方通信命令不管该定值如何都自动强制为显示启动。
5
bit4
切换
方式
0：内部
1：外部
0
外部切换时，系统固定使用1号同期对象
6
bit6-5
运行
灯
00：灯常灭
01：固定频率闪
10：扰动数据闪
11：灯常亮
11
主要用于调试，正常动行时可设为灯常亮
7
bit7
网络
方式
0：两网独立
1：双网切换
1
双网切换：双网相互切换，具备减少切换缝隙的数据丢失功能，双网切换方式时备用网即使在线，下位机也不主动上送；
两网独立：两个网口都能同时独立工作，无网络切换动作；
8
bit8
远动
双网
方式
0：单网在线
1：两网在线
1
这是为兼容老远动设备而的，该控制字位只作用于远动。
两网在线：双网正常时都连接，A网断，则用B网，反之亦然；
单网在线：正常时只有一个网连接，A网正常，B网不连接，反之亦然；
9
bit9
DI类
型
0：DL16输入
1：GPS输入
0
DL16输入：CPU模件上的开入用于采集对象16的断路器状态；
GPS输入：CPU模件上的开入用于接入GPS脉冲或IRIG-B对时信号。
10
bit10
DI类
型
0：DL15输入
1：TJJ输入
1
DL15输入：此开入用于采集对象15的断路器状态；
TJJ输入：此开入用于接入同期检查继电器常闭接点（即满足相角差时接点闭合）。装置对其变化识别有15ms时的延时用于消抖，因此整定同期检查继电器角度时需注意

11
bit11
显示
角度
0：显示发命令时角度
1：
0
用于同期合闸时指定在相位表中右下窗口处显示发命令时的导前角，还是显示根据导前时间推出的理论合闸时刻的实测相角差。
12
bit12
复归
方式
0：手动复归
1：自动复归
0
自动复归：合闸成功或者失败时，装置都自动复归，此时对象选择状态不再有效，需要重新进行对象选择等操作。（v1.20版以上）

……

备用

表4-4同期主模件内部控制1字定义表（v1.20版以上）
序号
定值位号
名称
定值取值
整定值
简要说明
1
bit0
数据位
0：8位
1：9位
0：8位
串口参数设置
2
bit2
校验位
0：无校验
1：有校验
0：无校验
3
bit3
校验方式
0：偶校验
1：奇校验
0：偶校验
4
bit6-4
波特率
000：600；
001：1200；
010：2400；
011：4800；
100：9600；
101：19200；
110：38400；
111：57600
100
5
bit7
自动打印
0：退出
1：投入
0
事件报告、同期点等信息是否需要自动打印
6
bit8
打印方式
0：串口打印
1：以太风打印
00
支持串口及以太网两种打印方式
7
bit10-9
串口工作方式
00：103
01：MODBUS
10：调试串口
11：备用
00
“1：MODBUS”中左边为bit10、右边为bit9，其它类似

……

备用

＃2机组同期定值表
序
号
定值名称
输入
方式
定值范围
整定值
简要说明
１
控制字
十六进制
0x0000~0xFFFF
0x0007
另见表4-2控制字说明
２
合闸脉冲导前时间
十进制
0.000~2.000s
0.12s
只需考虑装置以外环节（主要是断路器动作时间）的延时．装置内部延时已由装置补偿．
３
同期复归时间
十进制
0.00~999.9s
300s
超过此时间同期不上，报超时，并退出同期捕捉过程
４
合闸输出脉宽
十进制
0.000~9.999s
0.30s
同期合闸输出接点闭合时间
５
同频调频脉宽
十进制
0.000~9.999s
0.120s
同频不同相时增速脉冲宽度
６
固有相角差
十进制
-180.0°~
+180.0°
0
固有转角，系统电压超前待并侧电压整定为正，滞后为负
７
允许环并合闸角
十进制
0~40.0°
3.02°
公在自动识别为环网并列时使用
８
允许压差高限
十进制
-15.0V~ +15.0V
+8V
这是折算到100V电压的值。相当于额定电压的百分数。
允许压差（Ug-Us）范围
△U1≤Ug-Us≤△Uh
９
允许压差低限
十进制
-15.0V~ +15.0V
-8V
１０
允许频差高限
十进制
-0.50~ +0.50HZ
+0.1HZ
允许压差（fg-fs）范围
△f1≤fg-fs≤△fh
１１
允许频差低限
十进制
-0.50~ +0.50HZ
-0.1HZ
１２
调速周期
十进制
0.1~20.0s
5.0s
推荐值5s
１３
调速比例因子
十进制
1~200
45
推荐值40~50
１４
调速积分因子
十进制
1~200
0
推荐值0
１５
调速微分因子
十进制
1~200
0
推荐值0
１６
调频脉冲最大宽度
十进制
0.000~5.000s
0
推荐值0。为0时，调频脉冲宽度由装置自动计算，脉冲宽度范围限定为0.1~2s
１７
调频脉冲最小宽度
十进制
0.000~5.000s
0
１８
调压周期
十进制
0.1~20.0s
2.0s
推荐值2s
１９
调压比例因子
十进制
1~200
25
推荐值20~30
２０
调压脉冲最大宽度
十进制
0.000~2.000s
0
推荐值0。为0时，调压脉冲宽度由装置自动计算
２１
调压脉冲最大宽度
十进制
0.000~2.000s
0

同期主模件系统定值表
序
号
定值名称
输入
方式
定值范围
整定值
简要说明
1
内部控制字
十六进制
0x0000-0xFFFF

根据表4-3内部控制设定自动生成
2
内部控制字1
十六进制
0x0000-0xFFFF

根据表4-4内部控制字自动生成（v1.20版以上）
3
启动录波长度
十进制
0.100~5.00S
0.200S
录波启动接点动作保持时间
4
装置地址设置
十进制
0~255
1
用于串吕103和MODBUS（v1.20版以上）

表4-3同期主模件内部控制字定义表
序号
定值
位号
名称
定值取值
整定值
简要说明
1
bit0
系统
频率
0：50HZ
1：60HZ
0
用于设定同期系统的频率。（v1.20版以上）
2
bit1
无压
方式
0：自判
1：他判
1
自判无压是根据测量到的电压自动判别，他判是由操作者特别指定进行无压还是自准
3
bit2
选择
方式
0：电平
1：脉冲
0
电平方式时对象选择开入必须保持到同期过程结束，对象选择开入和启动开入都要至少保持250ms
4
bit3
启动
同期
方式
0：显式命令启动同期
1：选择自动启动同期
0
选择自动启动同期表示对象选择成功后，自动启动同期操作，又称隐式启动；显示命令启动同期，则需要另外显式给出启动命令，又称显示式启动。
隐式启动仅在远方开入方式时有效，而对就地方式和远方通信命令不管该定值如何都自动强制为显示启动。
5
bit4
切换
方式
0：内部
1：外部
0
外部切换时，系统固定使用1号同期对象
6
bit6-5
运行
灯
00：灯常灭
01：固定频率闪
10：扰动数据闪
11：灯常亮
11
主要用于调试，正常动行时可设为灯常亮
7
bit7
网络
方式
0：两网独立
1：双网切换
1
双网切换：双网相互切换，具备减少切换缝隙的数据丢失功能，双网切换方式时备用网即使在线，下位机也不主动上送；
两网独立：两个网口都能同时独立工作，无网络切换动作；
8
bit8
远动
双网
方式
0：单网在线
1：两网在线
1
这是为兼容老远动设备而的，该控制字位只作用于远动。
两网在线：双网正常时都连接，A网断，则用B网，反之亦然；
单网在线：正常时只有一个网连接，A网正常，B网不连接，反之亦然；
9
bit9
DI类
型
0：DL16输入
1：GPS输入
0
DL16输入：CPU模件上的开入用于采集对象16的断路器状态；
GPS输入：CPU模件上的开入用于接入GPS脉冲或IRIG-B对时信号。
10
bit10
DI类
型
0：DL15输入
1：TJJ输入
1
DL15输入：此开入用于采集对象15的断路器状态；
TJJ输入：此开入用于接入同期检查继电器常闭接点（即满足相角差时接点闭合）。装置对其变化识别有15ms时的延时用于消抖，因此整定同期检查继电器角度时需注意

11
bit11
显示
角度
0：显示发命令时角度
1：
0
用于同期合闸时指定在相位表中右下窗口处显示发命令时的导前角，还是显示根据导前时间推出的理论合闸时刻的实测相角差。
12
bit12
复归
方式
0：手动复归
1：自动复归
0
自动复归：合闸成功或者失败时，装置都自动复归，此时对象选择状态不再有效，需要重新进行对象选择等操作。（v1.20版以上）

……

备用

表4-4同期主模件内部控制1字定义表（v1.20版以上）
序号
定值位号
名称
定值取值
整定值
简要说明
1
bit0
数据位
0：8位
1：9位
0：8位
串口参数设置
2
bit2
校验位
0：无校验
1：有校验
0：无校验
3
bit3
校验方式
0：偶校验
1：奇校验
0：偶校验
4
bit6-4
波特率
000：600；
001：1200；
010：2400；
011：4800；
100：9600；
101：19200；
110：38400；
111：57600
100
5
bit7
自动打印
0：退出
1：投入
0
事件报告、同期点等信息是否需要自动打印
6
bit8
打印方式
0：串口打印
1：以太风打印
00
支持串口及以太网两种打印方式
7
bit10-9
串口工作方式
00：103
01：MODBUS
10：调试串口
11：备用
00
“1：MODBUS”中左边为bit10、右边为bit9，其它类似

……

备用

＃１主变高压侧同期定值表
序
号
定值名称
输入
方式
定值范围
整定值
简要说明
１
控制字
十六进制
0x0000~0xFFFF
0x0006
另见表4-2控制字说明
２
合闸脉冲导前时间
十进制
0.000~2.000s
0.1s
只需考虑装置以外环节（主要是断路器动作时间）的延时．装置内部延时已由装置补偿．
３
同期复归时间
十进制
0.00~999.9s
300s
超过此时间同期不上，报超时，并退出同期捕捉过程
４
合闸输出脉宽
十进制
0.000~9.999s
0.30s
同期合闸输出接点闭合时间
５
同频调频脉宽
十进制
0.000~9.999s
0.120s
同频不同相时增速脉冲宽度
６
固有相角差
十进制
-180.0°~
+180.0°
-30
固有转角，系统电压超前待并侧电压整定为正，滞后为负
７
允许环并合闸角
十进制
0~40.0°
2.45°
公在自动识别为环网并列时使用
８
允许压差高限
十进制
-15.0V~ +15.0V
+8V
这是折算到100V电压的值。相当于额定电压的百分数。
允许压差（Ug-Us）范围
△U1≤Ug-Us≤△Uh
９
允许压差低限
十进制
-15.0V~ +15.0V
-8V
１０
允许频差高限
十进制
-0.50~ +0.50HZ
+0.1HZ
允许压差（fg-fs）范围
△f1≤fg-fs≤△fh
１１
允许频差低限
十进制
-0.50~ +0.50HZ
-0.1HZ
１２
调速周期
十进制
0.1~20.0s
5.0s
推荐值5s
１３
调速比例因子
十进制
1~200
45
推荐值40~50
１４
调速积分因子
十进制
1~200
0
推荐值0
１５
调速微分因子
十进制
1~200
0
推荐值0
１６
调频脉冲最大宽度
十进制
0.000~5.000s
0
推荐值0。为0时，调频脉冲宽度由装置自动计算，脉冲宽度范围限定为0.1~2s
１７
调频脉冲最小宽度
十进制
0.000~5.000s
0
１８
调压周期
十进制
0.1~20.0s
2.0s
推荐值2s
１９
调压比例因子
十进制
1~200
25
推荐值20~30
２０
调压脉冲最大宽度
十进制
0.000~2.000s
0
推荐值0。为0时，调压脉冲宽度由装置自动计算
２１
调压脉冲最大宽度
十进制
0.000~2.000s
0

同期主模件系统定值表
序
号
定值名称
输入
方式
定值范围
整定值
简要说明
1
内部控制字
十六进制
0x0000-0xFFFF

根据表4-3内部控制设定自动生成
2
内部控制字1
十六进制
0x0000-0xFFFF

根据表4-4内部控制字自动生成（v1.20版以上）
3
启动录波长度
十进制
0.100~5.00S
0.200S
录波启动接点动作保持时间
4
装置地址设置
十进制
0~255
1
用于串吕103和MODBUS（v1.20版以上）

表4-3同期主模件内部控制字定义表
序号
定值
位号
名称
定值取值
整定值
简要说明
1
bit0
系统
频率
0：50HZ
1：60HZ
0
用于设定同期系统的频率。（v1.20版以上）
2
bit1
无压
方式
0：自判
1：他判
1
自判无压是根据测量到的电压自动判别，他判是由操作者特别指定进行无压还是自准
3
bit2
选择
方式
0：电平
1：脉冲
