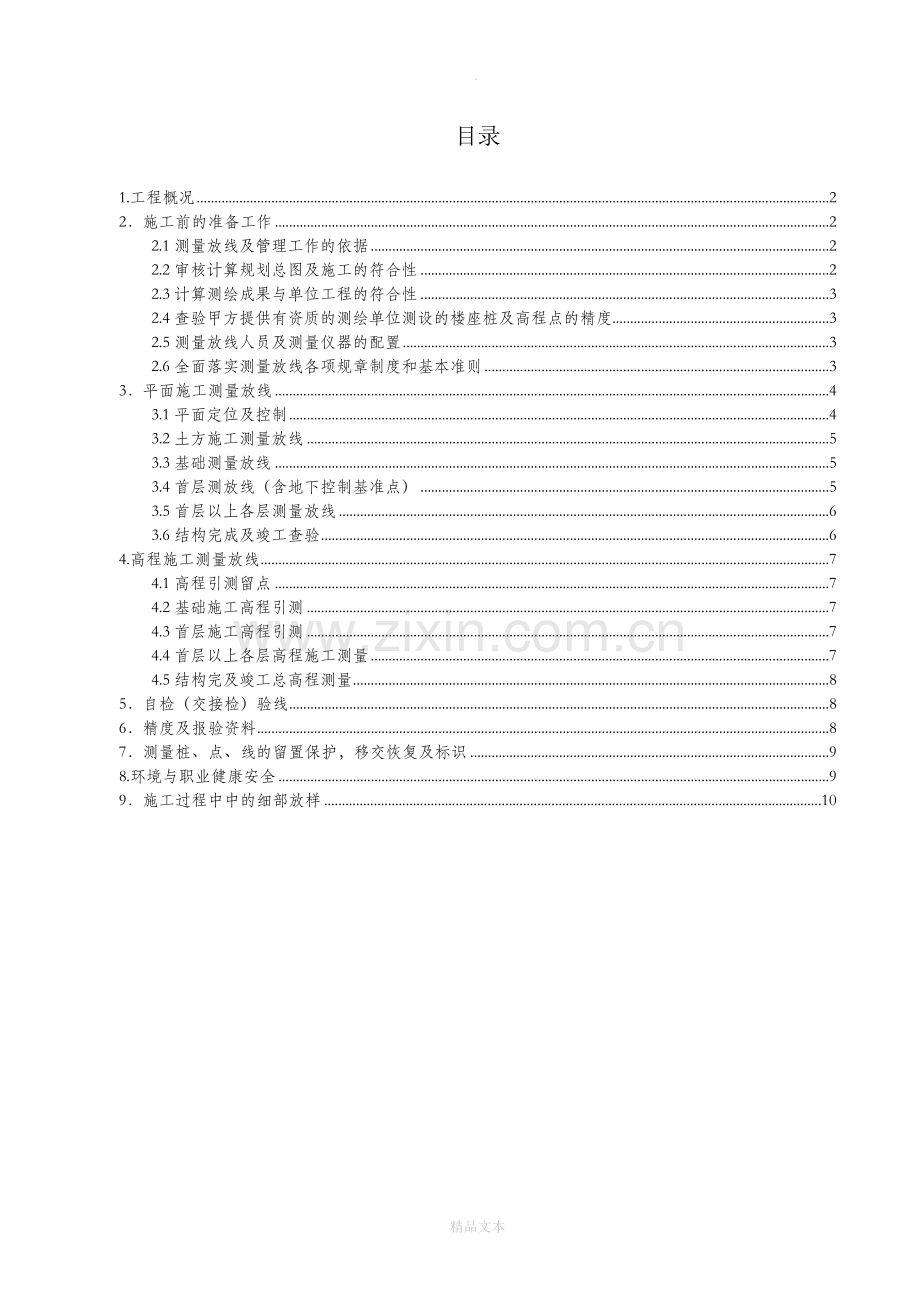

目录

1.工程概况 2
2．施工前的准备工作 2
2.1测量放线及管理工作的依据 2
2.2审核计算规划总图及施工的符合性 2
2.3计算测绘成果与单位工程的符合性 3
2.4查验甲方提供有资质的测绘单位测设的楼座桩及高程点的精度 3
2.5测量放线人员及测量仪器的配置 3
2.6全面落实测量放线各项规章制度和基本准则 3
3．平面施工测量放线 4
3.1平面定位及控制 4
3.2土方施工测量放线 5
3.3基础测量放线 5
3.4首层测放线（含地下控制基准点） 5
3.5首层以上各层测量放线 6
3.6结构完成及竣工查验 6
4.高程施工测量放线 7
4.1高程引测留点 7
4.2基础施工高程引测 7
4.3首层施工高程引测 7
4.4首层以上各层高程施工测量 7
4.5结构完及竣工总高程测量 8
5．自检（交接检）验线 8
6．精度及报验资料 8
7．测量桩、点、线的留置保护，移交恢复及标识 9
8.环境与职业健康安全 9
9．施工过程中中的细部放样 10

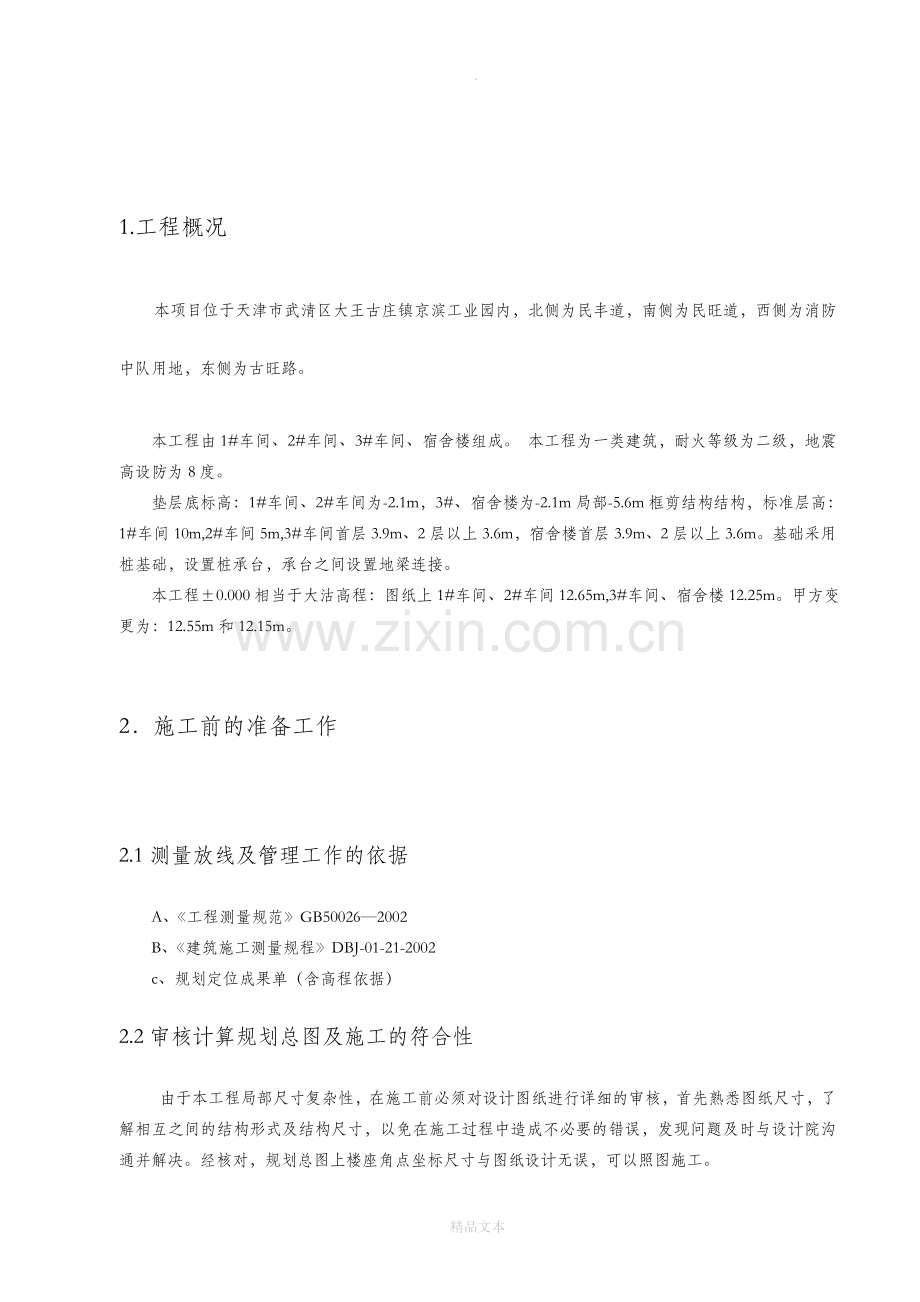

1.工程概况
本项目位于天津市武清区大王古庄镇京滨工业园内，北侧为民丰道，南侧为民旺道，西侧为消防中队用地，东侧为古旺路。
本工程由1#车间、2#车间、3#车间、宿舍楼组成。 本工程为一类建筑，耐火等级为二级，地震高设防为8度。
垫层底标高：1#车间、2#车间为-2.1m，3#、宿舍楼为-2.1m局部-5.6m框剪结构结构，标准层高：1#车间10m,2#车间5m,3#车间首层3.9m、2层以上3.6m，宿舍楼首层3.9m、2层以上3.6m。基础采用桩基础，设置桩承台，承台之间设置地梁连接。
本工程±0.000相当于大沽高程：图纸上1#车间、2#车间12.65m,3#车间、宿舍楼12.25m。甲方变更为：12.55m和12.15m。

2．施工前的准备工作

2.1测量放线及管理工作的依据
A、《工程测量规范》GB50026—2002
B、《建筑施工测量规程》DBJ-01-21-2002
c、规划定位成果单（含高程依据）
2.2审核计算规划总图及施工的符合性
由于本工程局部尺寸复杂性，在施工前必须对设计图纸进行详细的审核，首先熟悉图纸尺寸，了解相互之间的结构形式及结构尺寸，以免在施工过程中造成不必要的错误，发现问题及时与设计院沟通并解决。经核对，规划总图上楼座角点坐标尺寸与图纸设计无误，可以照图施工。

2.3计算测绘成果与单位工程的符合性
经计算测绘单位提供的测绘成果与规划总图及施工图（尺寸）一致，为工程施工测量的起始依据。

2.4查验甲方提供有资质的测绘单位测设的楼座桩及高程点的精度
首先对业方提供的建筑物娄座桩点进行复测。施测时其测角允许意误差不大于±16″，边长相对允许误差不大于1/24000。实测查验平面坐标、尺寸及高程达到本工程测量规程精度的要求，楼座桩和高程点为起始测量的原始点并做阶段性保护。

2.5测量放线人员及测量仪器的配置
在项目部工程师直接领导下的2人专业测放组进行本工程平面轴线及标高的控制工作台和验线工作。
在项目测放组领导成立4人放线组进行墙柱边线、界线、门窗洞口线、模板标高等细部放线。

本工程使用的主要测量仪器
序号
器具名称
型 号
精 度
数 量
1
全站仪
TC1201
1〃（1+2ppm）
1
2
经纬仪
DT02J
2〃
2
3
水准仪
DS3-1
±1.5mm
3
4
激光垂准仪
DZJ3
1/4000
1
5
铝合金塔尺
5m
直读5mm
4
6
钢卷尺
50m
直读1mm
4
注:以上仪器设备附检定证书合格证,以确保测量的精度。

2.6全面落实测量放线各项规章制度和基本准则
仪器保养和使用制度
测量仪器实行专人负责制，建立测量仪器管理台帐，由专人保管、填写；
所有测量仪器必须每年校准检定一次，在仪器上粘贴校准状态标识，具备合格的计量检定证书，并由项目部测量负责人每月进行一次常项检查；
仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土；
仪器使用完毕后，必须进行擦拭，并填写使用情况表格；
仪器运输过程中，必须手提、抱等，禁止置于有振动的车上；
仪器现场使用时，测量员不得离开仪器；
三角架水准尺不得做工具使用。
施工测量放线的基本准则
明确为工程服务，对按图施工和工程质量负责的工作目的。
遵守先整体后局部，高精度控制低精度的工作程序，先测设精度较高控制点作整体控制；再以控制点为依据进行各部建筑物的定位放线。
测量要科学、简捷，精度合理，仪器选择要适当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。
严格审核测量原始依据的准确性，坚持测量工作与计算步步有校核的工作方法。
严格执行自检、互检后，由有关主管部门验线的工作制度。紧密配合施工，尽量利用施工时间隙放线，为施工创造条件。

3． 平面施工测量放线
3.1平面定位及控制
定位：根据武清区测绘局提供的坐标点引测到施工现场数据如下：
点位置
编号
坐标
测绘局提供点数据
场外东北角马路交叉中点
K01
X=346761.422
Y=67479.234
H=11.28
拟建宿舍楼北侧马路盲道边
K02
X=346719.172
Y=67432.553
拟建4#车间西北角西北侧马路盲道边
K03
X=346554.117
Y=67194.708

现场引测三控制点坐标数据
场内东南角
1
X=346545.278
Y=67561.034
西南角
2
X=346407.803
Y=67363.463
西北角
3
X=346574.652
Y=67245.736
平面控制:
平面控制应先从整考虑,遵循先整体、后局部，高精度控制低精度的原则，首先布设好主轴做井型控制网，再依次加密其它区域控制点。平面控制网见下图：

3.2土方施工测量放线
依据轴线外控制网及建筑总平面图定出本工程横坚轴控制线，并据此定出基础开挖线路。在土方开挖时，根据定位桩按土方开挖图放开口灰线；基坑开挖边线位置下图，开挖快到基底时仔细检查集水坑、电梯井尺寸和标高，放出细部线。

3.3基础测量放线
地下施工（±0.000米以下）轴线控制
基础施工测量内容包括：轴线投测、标高竖向传递、放线与抄平等工作。
建筑物平面控制网悬挂于场区平面控制网上；
根据基础部分面积较大，需分区施工特点，控制轴线点主要按分区布设，要保证各分区要有必要的控制点，每一分区都至少控制两条长向轴线及一条短向轴线，以防破坏并保证施工进度；
当局部垫层上防水层、保护层做完后，开始放底板结构线时，应根据基础边上的控制桩，用经纬仪向下直接向垫层上投测，经闭合无误后，在向内加密基它主轴线，最后再进行细部放线。
基础施工时，基它的建筑物轴线可根据以上的轴线控制点分施工段加密距离指标桩，指标桩以木桩上钉小钉表示轴线定位点。
底板浇筑前，利用外墙的标高控制点引测底板控制标高，（引测依据不少于3个点，且必须符合要求），抄测在所插的钢筋上(建筑50线)。
主要控制的轴线方向为20组，共布设轴线控制点 40个，形成施工段的轴线控制网，轴线控制点做在基坑边上。

3.4首层测放线（含地下控制基准点）
首层楼板放线：首先校测控制桩无误后，在控制桩架经纬仪，精密对中后，把控制点投测到首层楼板面上，并进行闭合差符合测角误差±10〃边长允许误差1：10000范围内校核无误后，进行细部点投测，弹出墙体、柱轴线、边线及50cm控制线，经自检、互检，报监理工程师验线合格后，依据轴线控制网图和施工分区图做控制桩点，作为竖向控制基点。控制桩点做法，在首先板砼浇筑前定出控制点位置然后预埋铁件，并用钢锯条锯出十字划在铁件上作出标记，并且在预埋件四周弹线用红油做标志。利用外控网做内控网，首层放完查边角的精度。

3.5首层以上各层测量放线
地上施工（±0.000米以上）轴线控制
首层以上各层平面控制须采用内控法，在条件允许下，亦可向外引测方向点，采用内外结合法。在每层楼面上预留150×150mm的洞口，作为轴线向上投测的途径。
对已知点的复核：各建筑物内控制网施测前，还要对区域及轴线控制点进行校核，在满足精度要求的前提下，选择视线较长、便于通视的主要控制点作为各建筑物内控制网的施测依据。
±0.000米以上部位轴线控制，以首层轴线控制网中基点作竖向投测时，应特别注意以下三点：
1） 事先应严格校正好仪器，投测时，严格整平度盘水准管。
2） 尽量以首层轴线为准作后视。
3） 四向取中。
轴线投测方法
竖向投测前，应对首层钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
将激光垂准仪架设在底板的内控基准点上，接收板放在投测楼层面的相应预留洞口，将最小光斑的激光束投到接收靶的“十”字交点处。
将检定合格的经纬仪架设在接收板上，依次投测出主轴线，每层投测的控制点位都须进行联测和必要的检核后方可使用。
从首层楼板设置内基准点，到投测最高层的高度。
3.6结构完成及竣工查验
建筑物主体结构和竣工时建筑物垂直度的检查，用TDJ2经纬仪对建筑物阳角进行垂直度观测。允许误差见下表：
建筑物总高度（H）的铅垂度限差
建筑物总高度m
限差mm
30＜H≤60
10
60＜H≤90
15

4.高程施工测量放线

4.1高程引测留点
高程定位
根据武清区房产测绘局提供的水准点，做为场区高程控制点。
为保证建筑物竖向施工的精度要求,在场区内建立高程控制网。高程控制网的建立是根据测绘局给定的标高，采用水准仪对所提供的水准点进行复测检查，测设一条附合水准路线，联测场区平面控制点，校测合格后，在建筑物周围的围墙或线杆上做高程点，引测建筑标高为+0.500m。并做明显标识。以此作为保证施工竖向精度控制的首要条件。
与场区控制点的联测附合法，以三等水准测量精度进行，其路线附合差
≤±5n（n为测站）;

4.2基础施工高程引测
地下施工（±0.000米以下）高程控制
地下高程点由测绘局提供的水准点引至现场围墙上，做红色“▼”为标识，控制地下各层的施工标高。

4.3首层施工高程引测
与场区高程控制点以三等水准测量精度联测后，再测首层标高。用红色油漆在墙柱上标高“▼”标注+0.500m标高。考虑随建筑荷载的增加建筑物会有所沉降，每间隔一定的时间要与场区控制点联测一次，以作检校，保证水准点使用的准确性。

4.4首层以上各层高程施工测量
地上施工（±0.000米以上）高程控制
施工到首层后，在首层每流水施工段平面易于向上传递标高的位置设二个高程基准点，与场区高程控制点以三等水准测量精度联测后，标注“▼”红色油漆标记和建筑标高。
各建筑物各层高程均利用首层红“▼”为标高基准，用检定合格的钢尺传递高程，并用红“▼”作好标记，然后使用S3水准仪将该层三个高程点往返检测合格后，做为该层高程基准点。

4.5结构完及竣工总高程测量
建筑物主体结构和竣工时建筑物标高的检查，用50m钢卷尺进行标高检查，允许误差见下表：
建筑物总高度（H）限差
建筑物总高度m
限差mm
30＜H≤60
±10
60＜H≤90
±15

5．自检（交接检）验线

作业过程中严格执行“三检制”
自检：作业人员要按作业要求进行操作，每道过程完成立即进行自检，自检中发现不合格项应立即改正，直到全部合格，并填写自检记录（签字）。
交接检：由测量责任工程师组织进行质量检查活动，发现不合格项立即改正至合格。
专检：测量责任工程师组织。上道过程合格后交给下道进程。

6．精度及报验资料

建筑物平面控制网主要技术指标

等级
适用范围
测角允许误差〃
边长允许误差
一级
混凝土结构
±16
1/24000
轴线竖向投测的允许误差
项 目
允许误差（mm）
每 层
3
总 高
15

各部位放线的允许误差
项 目
允许误差（mm）
外廓主轴线长度
±15
细部轴线
±2
细部轴线承重墙、梁、柱边线
±3
非承重墙边线
±3
门窗洞口线
±3

标高竖向投测的允许误差
项 目
允许误差（mm）
每 层
±3
总 高
±15

7．测量桩、点、线的留置保护，移交恢复及标识

控制点外圈设置表面为红白漆相间的钢管及护栏进行保护，另外控制桩均进行挂牌标识，标识牌上要注明桩的等级、编号。
外控桩点的埋设采用混凝土基础预埋铁件形式。首先在现场进行初定位，然后在桩位处挖500×500×800的方坑，用C20混凝土浇筑，并在混凝土表面埋设150×150×14mm的预埋铁件。待混凝土达到强度后，将控制点准确测设在标板上，点位以钻眼镶铜丝作为标记，同时在铁件上标出控制点编号。

8.环境与职业健康安全

严格执行施工方案安全措施。对安全措施落实情况跟踪检查，关键部位施工设专人把关，大型设备及构件的吊装应通知有关人员到场。
严格执行建筑部、天津市施工现场安全管理的法规和管理规定，实行安全否决权制度。
严格按照施工方案的要求及安全管理的法规和管理规定，实行安全否决权制度。
严格执行建设部、天津市施工现场安全管理的要求执行施工现场的安全防护、消防等的管理规定，配合相关单位及人员进行有效的监控：比如土方施工或边坡位移的测量控制、塔吊安装后的监测、脚手架的监测、钢结构安装监测等。
在测量工作中不私自拆除脚手架杆件及安全防护设施，在测量工作中积极配合相关单位及相关人员做好安全管理工作。
9．施工过程中中的细部放样

常规轴线及标高的放样
施工层放线时，应先在结构平面上校核投测轴线，再按投测控控线引放其它细部控线，每次控制线的放样必须独立施测两次以上，经校核无误后方可使用。
深基础施工采用悬吊钢尺法把标高导入护坡上，且基坑四周中不少于四点（每一个方向不少于一点），校核无误后方可引测其它控制标高点。

测量质量控制
测量工作是项目管理的一项重要工作，测量工作准确与否，直接影响工程的使用功能及能否顺利交验，同时也是项目创优工作的发票保证。
测量外业施测和内业计算要做到步步校核；所有归档的资料和需交付顾客的测绘产品必须经过作业人员的自检、工程控制组的最后检验。
生产准备阶段的控制
根据测绘生产任务，由测量控制组责任工程师组织编制测量方案。
控制组工程师对作业依据的原始资料，测绘成果进行校测、核算，并记录校核结果。
控制组长依据测量方案向项目设备管理部提出仪器需用计划。
控制组设备管理人员按计划做好测量仪器及测量辅助工具的校准工作台。
测量控制组要依据测量方案要求，选择能够胜任工作的技术人员、操作人员。
控制组长或施工组长要详细向作业人员作好技术交底，使每位作业人员都明确职责和技术要求。
生产阶段的控制
控制组长或施工组长要按进度和方案要求，安排工作，并作好测绘日志。
经常对仪器进行检校维护、保养并作好记录，发现问题立即将仪器送检。
作业过程中，要严格按作业规范和技术要求进行。
特殊过程控制
凡被列为特殊过程的，在实施工中均作为质量管理点，加强管理，按技术方案要求，进行连续监控并记录。
增加处检频率：
实行跟踪检查制度，由专业责任工程师跟踪检查，作好记录；

测量质量
控制测量
测量验线

内控点定位
检查基准点
检查各楼层控制点
内控点、高程迁移

楼层放线

砼工程

楼层放线、支模

浇 砼
模板位置检测
测量质量

楼板模砼

拆 模

测量检查组成员
组 长

组 员

组 员

组 员

组 员

负责砼结构的专业施工队除需要各自配备专业测量及专职质检员外，项目部还要成立专门的测量检查组，对关键的专业测量工作进行检查，或者由项目部指派一名有丰富测量经验的测量人员总体协调管理，定期组织专业项目部进行必要的复测检核，同时使各专业测量工作能相互协调、密切合作，从而减少不必要的重复测量。
