电磁流量计培训资料.ppt

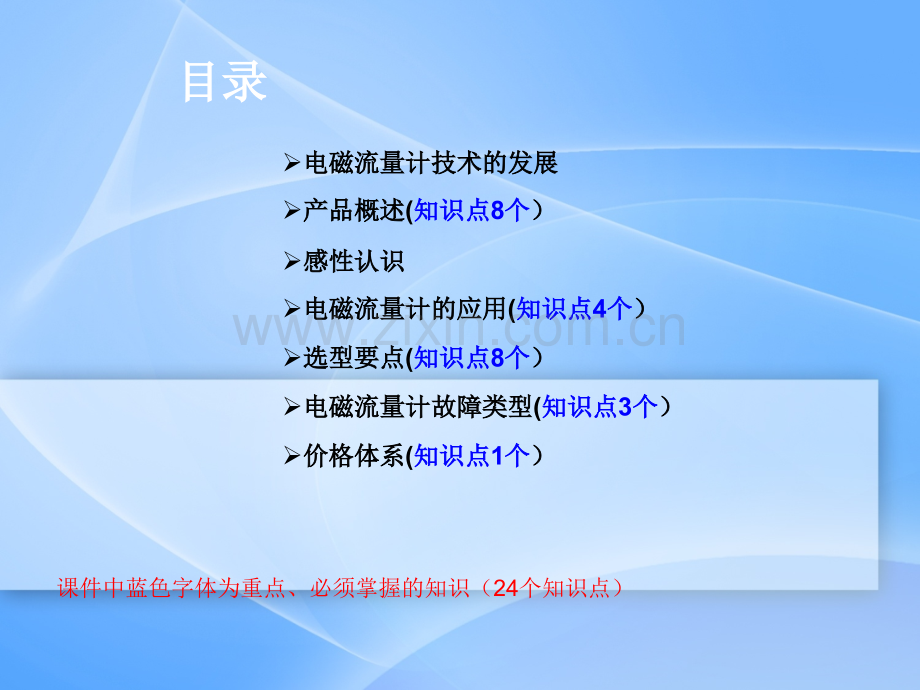

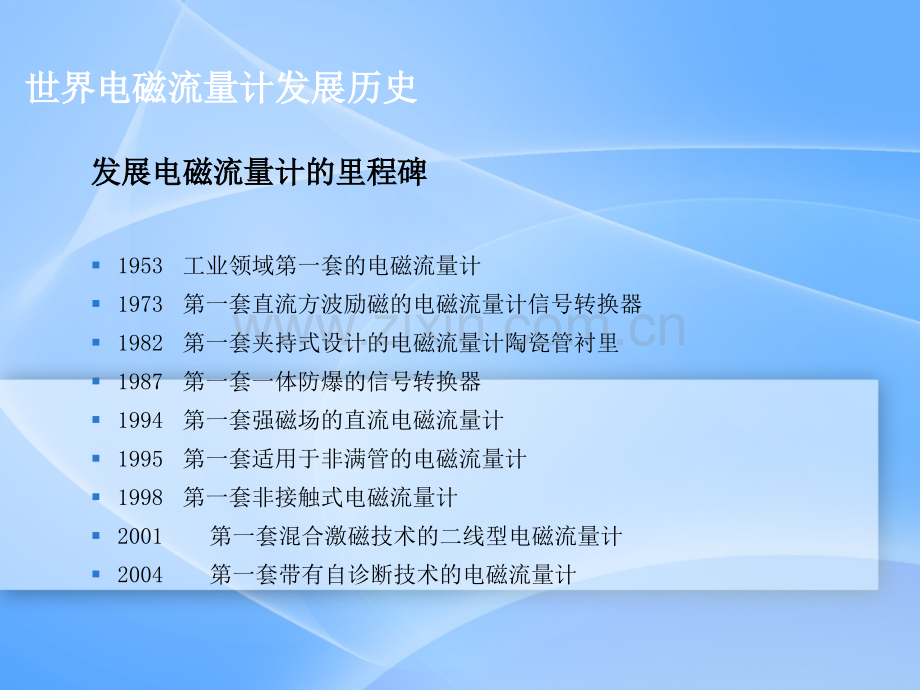

目录目录电磁流量计技术的发展电磁流量计技术的发展产品概述产品概述(知识点知识点8个个）感性认识感性认识电磁流量计的应用电磁流量计的应用(知识点知识点4个个）选型要点选型要点(知识点知识点8个个）电磁流量计故障类型电磁流量计故障类型(知识点知识点3个个）价格体系价格体系(知识点知识点1个个）课件中蓝色字体为重点、必须掌握的知识（24个知识点）世界世界电磁流量计发展历史电磁流量计发展历史发展电磁流量计的里程碑发展电磁流量计的里程碑1953工业领域第一套的电磁流量计1973第一套直流方波励磁的电磁流量计信号转换器1982第一套夹持式设计的电磁流量计陶瓷管衬里1987第一套一体防爆的信号转换器1994第一套强磁场的直流电磁流量计1995第一套适用于非满管的电磁流量计1998第一套非接触式电磁流量计2001 第一套混合激磁技术的二线型电磁流量计2004 第一套带有自诊断技术的电磁流量计 法拉第电磁感应定律法拉第电磁感应定律E:E:感应电动势感应电动势K:K:仪表常数仪表常数B:B:磁感应强度磁感应强度 D:D:测量管直径测量管直径V:V:平均流速平均流速产品概述产品概述电磁流量计电磁流量计|基本原理基本原理电磁流量计是一种应用电磁流量计是一种应用法拉第电磁感应定律法拉第电磁感应定律的流量计，当流体流过的流量计，当流体流过测量管线圈通电产生的磁场时切割磁感线，产生一个感生电动势，测量管线圈通电产生的磁场时切割磁感线，产生一个感生电动势，电动势的大小与流体的流速成正比电动势的大小与流体的流速成正比，流速，流速截面积得出流量。截面积得出流量。电磁流量计的铭牌参数电磁流量计的铭牌参数衬里：衬里：是指流量计测量管所用衬里材质。电极：电极：是指流量计测量感应电动势所用电极的材质。励磁频率励磁频率 是指流量计采用的恒定电流方波激磁方式产生磁场的方波频率方波频率。K K系数系数 把变送器在实际标定时求出的恒定电流的数值作为变送器的定值系数，并标记在变送器的铭牌上。例如，在实流标定时，当流速为1m/s，输出感应电动势为1mV时，得出恒定激磁电流为某一值，就作为这台变送器的定值系数。DNDN 公称直径，是指仪表标称通径。PNPN公称压力，是指设计时决定的仪表可承受的最大工作压力。TmaxTmax是指流量计能够正常使用的最高温度。一般在70左右。产品概述产品概述产品概述产品概述衬里材料衬里材料主要性能主要性能适用范围适用范围聚四氟乙烯聚四氟乙烯PTFE改性聚四氟改性聚四氟乙烯乙烯PFA塑料中化学性质最稳定的一塑料中化学性质最稳定的一种材料，能耐沸腾的盐、种材料，能耐沸腾的盐、酸、硫酸、硝酸和王水、酸、硫酸、硝酸和王水、也能耐浓碱和各种有机溶也能耐浓碱和各种有机溶剂剂耐磨性和粘接性能差耐磨性和粘接性能差-400+80+80酸、碱等强酸、碱等强腐蚀介质腐蚀介质卫生类介质卫生类介质氯丁橡胶氯丁橡胶Neoprene有极好的弹性、耐磨性能较有极好的弹性、耐磨性能较好好能耐一般低浓度酸、碱、盐能耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀，不耐氧化性介质的腐蚀介质的腐蚀低于低于65测一般水、测一般水、污水、泥污水、泥浆、矿浆浆、矿浆硬橡胶硬橡胶可耐常温下的盐酸、醋酸、可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧的硫酸、氢氧化钠、氢氧化钾化钾忌强氧化剂忌强氧化剂低于低于90一般的酸、一般的酸、碱、盐溶碱、盐溶液液电磁流量计衬里材料电磁流量计衬里材料电磁流量计电极材料电磁流量计电极材料电极材料电极材料特点及使用范围特点及使用范围含钼耐酸钢含钼耐酸钢0Cr18Ni12Mo2Ti主要用于生活工业用水、原水、下水、废水主要用于生活工业用水、原水、下水、废水及稀酸等弱腐蚀性酸、碱盐液、价格最低及稀酸等弱腐蚀性酸、碱盐液、价格最低哈氏合金哈氏合金BHB低浓度盐酸等非氧化性酸、氧化性盐液适用，低浓度盐酸等非氧化性酸、氧化性盐液适用，硝酸等氧化性不适用。硝酸等氧化性不适用。哈氏合金哈氏合金CHC对常温硝酸、其它氧化性酸、氧化性盐有耐对常温硝酸、其它氧化性酸、氧化性盐有耐腐蚀性，盐酸等还原性酸和氯化物不适用腐蚀性，盐酸等还原性酸和氯化物不适用钛钛耐腐蚀性略优于耐酸钢，对氯化物、次氯酸耐腐蚀性略优于耐酸钢，对氯化物、次氯酸盐、海水有优良的耐腐蚀性，对常温硝酸盐、海水有优良的耐腐蚀性，对常温硝酸等氧化物有耐腐蚀性，盐酸、硫酸等还原等氧化物有耐腐蚀性，盐酸、硫酸等还原性酸不适用。性酸不适用。钽钽具有和玻璃相似的优越耐酸腐蚀性，除氢氟具有和玻璃相似的优越耐酸腐蚀性，除氢氟酸，发烟硫酸等少数酸外，大部分酸液适酸，发烟硫酸等少数酸外，大部分酸液适用，氢氧化钠等碱液不适用。用，氢氧化钠等碱液不适用。铂铂-铱合金铱合金对各种酸的耐腐蚀性都很好，耐碱和各类盐对各种酸的耐腐蚀性都很好，耐碱和各类盐的腐蚀，但不耐王水、铵盐的腐蚀，价格的腐蚀，但不耐王水、铵盐的腐蚀，价格昂贵。昂贵。电磁流量计的安装电磁流量计的安装 正确的安装电磁流量计，才能保证流量计准确测量。电磁流量计对于安装有诸多要求，总的来说，要保证流量计测量管内充满流体，且流体中不能含有大量气泡。一般来说，还有以下几点要求，以保证流量计准确测量：1流体流动方向与流量计上流向箭头一致。2流量计可以水平、垂直或与水平线作任何角度安装。但管路结构应保证仪表测量管中始终充满流体。测量含有固体颗粒或浆液时，最好作垂直安装。流向由下而上，避免杂质沉淀于测量管内，及磨损流量计衬里。3直管段。要求流量计上下游保持一定的直管段，一般上游直管段应不小于5D，下游直管段应不小于2D。以保证流体流动平稳，消除脉动与气泡。4电极轴线（两电极之间的连线）应尽量处于水平，与水平夹角不能大于45度。5避开易引致电磁干扰的设备，如变压器、大功率电动机等。6避开振动源或安装减振管。7介质接地(法兰两侧与接地环相连的接地栓)与系统接地(显示器旁接地栓)良好，介质接地与系统接地不宜连接在一起或共用接地栓。接地电阻一般为4欧姆，最高不宜超过10欧姆。尽量不与大功率电气设备共用接地点。产品概述产品概述电磁流量计电磁流量计|工作必备条件工作必备条件只能测量导电介质-电导率限制条件 5us/cm-不能测量非导电介质,如气体,油类必须存在磁场-被测介质切割的磁通由测量管外线圈的励磁电流If产生-测量管为非导磁材料实际测量值为流体流速-电磁流量计按原理分类为速度式流量计 感性认识感性认识分体型一体型法兰安装夹持安装THANK YOUSUCCESS2024/5/8 周三9可编辑电磁流量计的应用电磁流量计的应用化工行业测量介质：各种酸、碱、盐类、水以及混合介质。化工行业测量介质：各种酸、碱、盐类、水以及混合介质。电力行业电力行业电厂等测量介质：冷却水、煤浆。电厂等测量介质：冷却水、煤浆。钢铁冶金行业钢铁冶金行业钢铁厂等测量介质：冷却水、糊状混合介质、含有渣质的水。钢铁厂等测量介质：冷却水、糊状混合介质、含有渣质的水。水泥厂水泥厂水泥厂等测量介质：冷却水、含有渣质的水、糊状混合介质。水泥厂等测量介质：冷却水、含有渣质的水、糊状混合介质。选型要点选型要点仪表到现场后能否正常的使用，有两个关键点，一：正确的选型是保证正常使用的仪表到现场后能否正常的使用，有两个关键点，一：正确的选型是保证正常使用的前提；二：正确的安装是正常使用的保障。前提；二：正确的安装是正常使用的保障。针对电磁流量计的选型，必须向客户询问的几个问题：针对电磁流量计的选型，必须向客户询问的几个问题：1 1、测量管径是多少？、测量管径是多少？2 2、测量的介质是什么？（即被测物料是什么？水、酸碱液等等）是否有腐蚀性？、测量的介质是什么？（即被测物料是什么？水、酸碱液等等）是否有腐蚀性？3 3、介质的温度、工程压力是多少？、介质的温度、工程压力是多少？4 4、过程连接方式：是法兰还是夹持连接？、过程连接方式：是法兰还是夹持连接？5 5、法兰尺寸要求是多少？、法兰尺寸要求是多少？6 6、最大和最小流量是多少？、最大和最小流量是多少？7 7、介质是否导电？、介质是否导电？8 8、输出信号类型以及流量计供电电源？、输出信号类型以及流量计供电电源？常见故障分析常见故障分析电磁流量计电磁流量计|故障类型故障类型按故障发生时期可分为：-调试期故障：主要原因为仪表选型或设定不当，安装不妥等调试期故障：主要原因为仪表选型或设定不当，安装不妥等-运行期故障：主要原因为流体中杂质附着电极衬里，环境条件变化等运行期故障：主要原因为流体中杂质附着电极衬里，环境条件变化等按故障外界源头可分为：-管道系统和安装方面引起管道系统和安装方面引起-环境方面引起：电磁干扰、机电干扰、电缆线引入电位电压环境方面引起：电磁干扰、机电干扰、电缆线引入电位电压-流体方面引起流体方面引起-转换器设置错误：多台电磁流量计转换器与传感器配错、人为修改参转换器设置错误：多台电磁流量计转换器与传感器配错、人为修改参数数常见故障分析常见故障分析电磁流量计电磁流量计|故障类型故障类型调试器故障：-安装位置不正确：如安装在管网高点；传感器后无被压；液体直排大安装位置不正确：如安装在管网高点；传感器后无被压；液体直排大气；装在自上向下流的垂直管道，等等。气；装在自上向下流的垂直管道，等等。-环境方面：如管道杂散电流干扰；空间电磁波干扰；大电机磁场干扰环境方面：如管道杂散电流干扰；空间电磁波干扰；大电机磁场干扰-流体方面：管道内含有汽泡；介质含固量过大，产生浆液噪声；两种流体方面：管道内含有汽泡；介质含固量过大，产生浆液噪声；两种或两种以上液体混合管道，电导率有差异；电机材质与被测介质选配或两种以上液体混合管道，电导率有差异；电机材质与被测介质选配不当，产生钝化或氧化等化学作用等不当，产生钝化或氧化等化学作用等常见故障分析常见故障分析电磁流量计电磁流量计|故障类型故障类型运行期故障：-内壁附着层：若是高电导率附着层，电极间电动势将被短路；若是绝内壁附着层：若是高电导率附着层，电极间电动势将被短路；若是绝缘性附着层，电机表面被绝缘而断开测量电路。缘性附着层，电机表面被绝缘而断开测量电路。-雷电击：雷电击在线路中感应瞬时高电压和浪涌电流，进入仪表就会雷电击：雷电击在线路中感应瞬时高电压和浪涌电流，进入仪表就会损坏仪表。损坏仪表。-环境条件变化：如在运行过程中出现新的干扰源。环境条件变化：如在运行过程中出现新的干扰源。谢谢谢谢！THANK YOUSUCCESS2024/5/8 周三16可编辑
