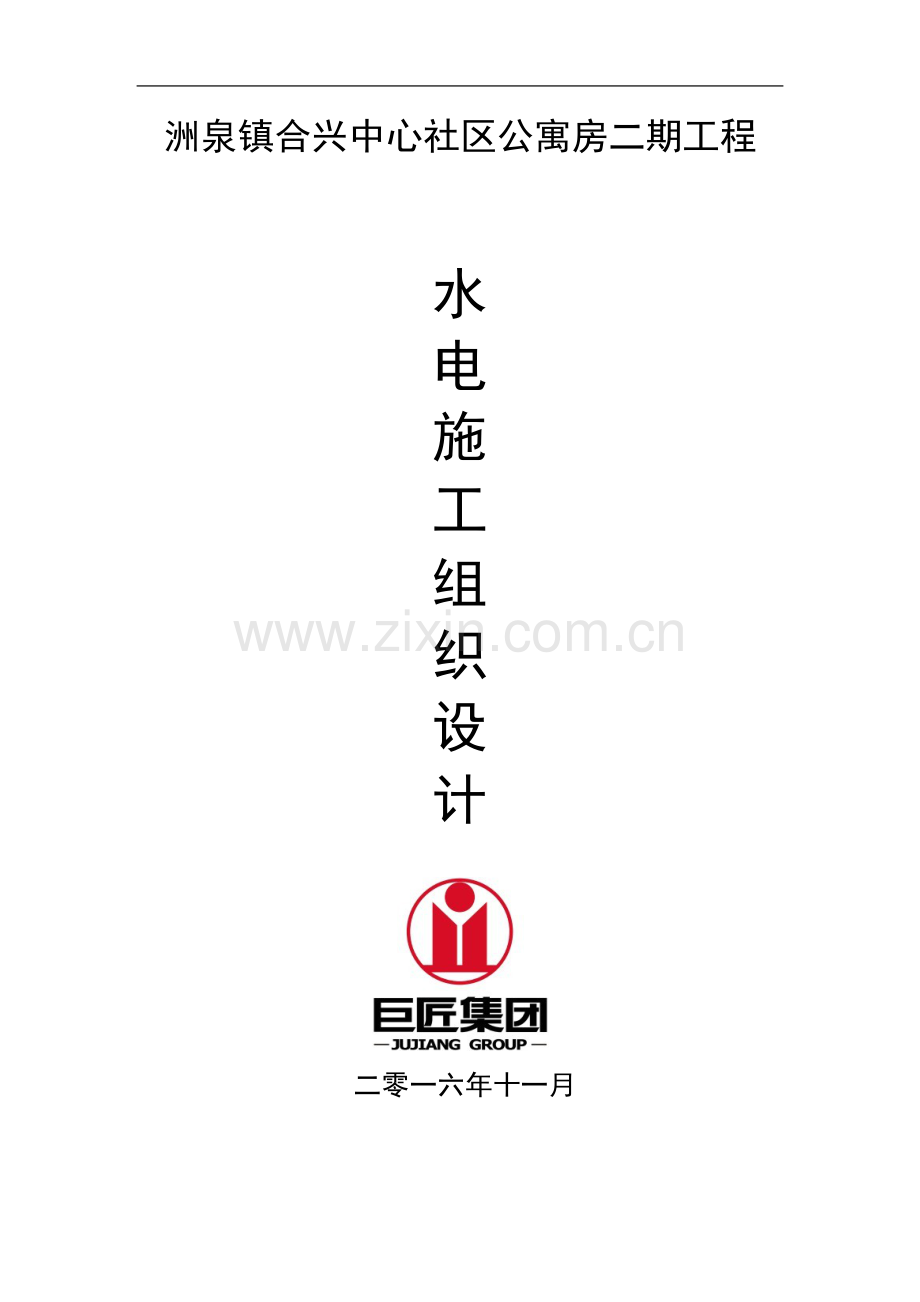

洲泉镇合兴中心社区公寓房二期工程

水
电
施
工
组
织
设
计

二零一六年十一月

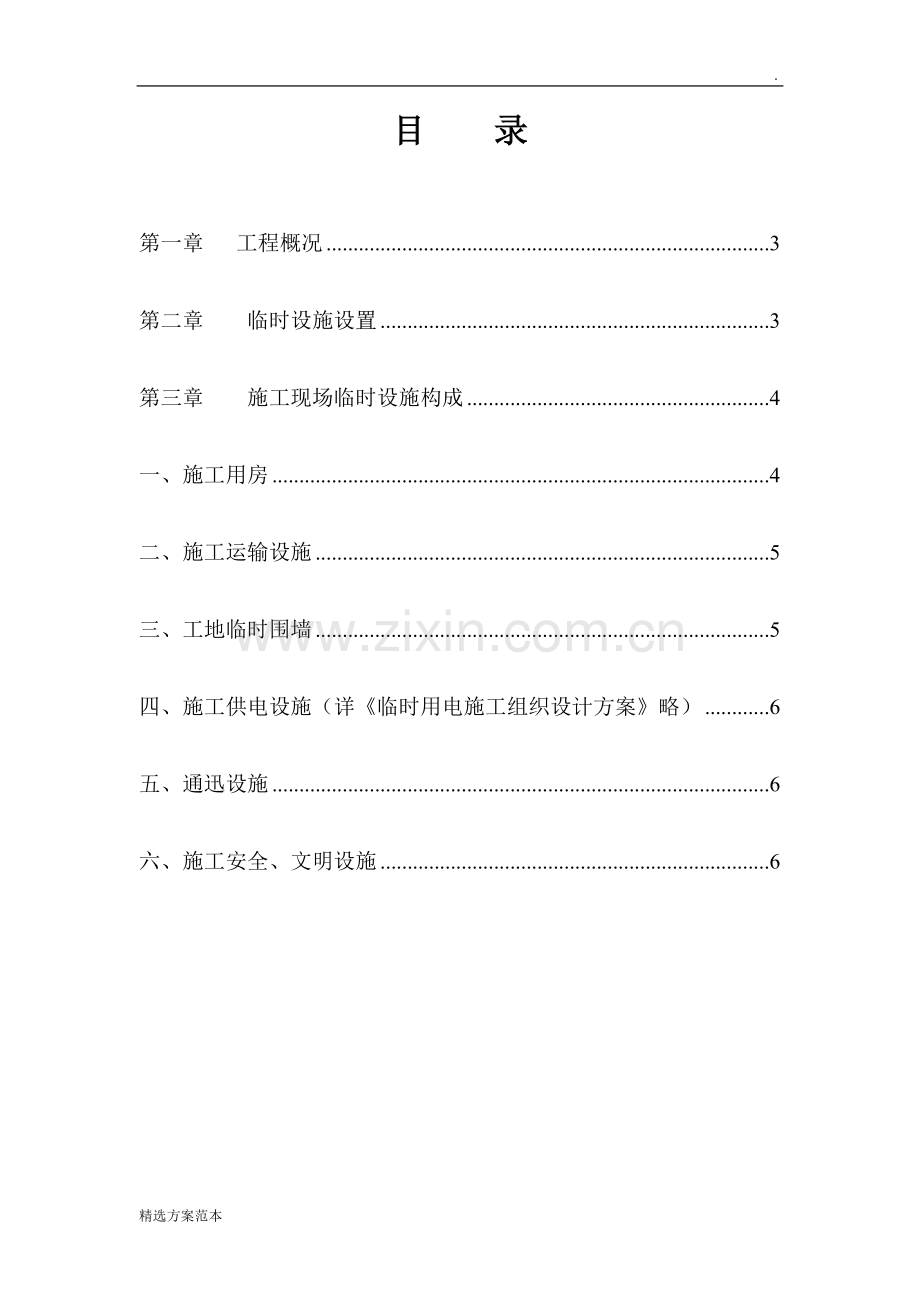

目 录

第一章 工程概况 3
第二章 临时设施设置 3
第三章 施工现场临时设施构成 4
一、施工用房 4
二、施工运输设施 5
三、工地临时围墙 5
四、施工供电设施（详《临时用电施工组织设计方案》略） 6
五、通迅设施 6
六、施工安全、文明设施 6

施工临时设施施工方案

第一章 工程概况

工程名称
洲泉镇合兴中心社区公寓房二期工程
建设单位
桐乡市洲泉镇两新建设开发有限公司
建设地点
桐乡市洲泉镇合兴中心社区公寓房
设计单位
华汇工程设计集团股份有限公司
监理单位
浙江子城工程管理有限公司
结构/层数
框架结构/地下一层、地上十一层
建筑面积/高度
11116.56㎡，高度为37.5m
建筑耐火等级
二级
结构设计使用年限
50年
抗震设防烈度/等级
六度/四级
结构安全等级
二级
基础设计
乙级
备注
按国家规范及设计要求设置沉降观测点，并定期定人定测。未尽事宜按国家现行规范、规定和标准执行。

第二章 临时设施设置

1、结合施工现场具体情况，统筹安排，进行科学合理的布置；
2、结合本工程施工场地的平面布置，办公区尽量避开施工区，施工区加工场地结合业主报建需要及建筑物的结构位置及建筑形状，减少材料的二次转运；
3、以经济适用为原则，合理地选择临时设施的形式；
4、符合安全文明施工和现场防火要求，同时起到美化环境的作用。
5、办公区设置在场地南侧。在道路西侧设置通往施工区的单独大门。办公区场地统一浇筑200mm厚C20混凝土，在施工区四周浇筑3米宽，200厚C20混凝土临时施工道路。
第三章 施工现场临时设施构成

现场临时设施的设置将直接影响工程施工进度和质量，搞好临时设施的修建和搭设布置工作，是工程正式开工建设之前的关键。为了满足施工之需要，保证有足够的临时设施供施工之用，拟建临时设施主要由①施工用房屋；②施工运输设施；③施工供水设施；④施工供电设施；⑤施工通信设施；⑥安全、文明施工临时设施等构成。
一、施工用房
为了满足施工阶段所有员工工作、娱乐的需要，我方拟在现场修建办公、生产、仓储等临时性建筑，以保证施工阶段的材料、物力及劳动力的供运满足要求，施工用房包括现场办公室、生活设施（食堂、厕所及浴室）、仓库及各种加工设施用房。
1、现场办公用房：根据现场实际情况，我方在拟建工程南侧场地位置采用彩钢板搭建二层的现场办公用房,平面形状呈“一”，办公用房长为28.8m，宽6m（包括走廊宽），采用岩棉彩钢夹芯板搭设。办公楼层高为3米，办公室内布置项目经理室、会议室、资料室、安装办公室、监理办公室等科室。
2、生活区用房：本工程生活用房包括管理人员食堂、浴室、厕所部等临时性设施。
施工现场食堂：管理人员食堂设置在办公楼西侧，与办公楼合并搭设。长为25.2m，宽7.2m（包括走廊宽），采用岩棉彩钢夹芯板搭设。层高为3米，内布置项食堂、厨房等。配制适当数量的吊风扇。不同房间之间采用轻质彩钢板，分隔开来，便于充分发挥各工作室的作用。
生活区内设置有组织排水。在两栋彩钢板房的中间，设置2道排水沟，按1%坡度朝西边方向排入业主指定的市政管道内。厨房间外设置2m×2m（宽）×2 m（深）的隔油池、卫生间外设置3m×6m（宽）×3m（深）化粪池，所有生活废水井处理后方可排入市政管道。
3、生产用房：施工现场生产类用主要有钢筋加工场、木材加工场、仓库及施工机械管理维修场用房等。由于拟建工程占地面积较大，为了保证工程施工能够顺利进行，项目部决定结合本工程实际情况，充分利用好施工现场每一块可用的空地。将钢筋加工场及木工棚布置在3#楼5#楼中间南侧 位置。钢筋加工场利用C20混凝土浇筑厚200mm的硬地坪，使其地面具有一定的强度，具体情况详见如下附图。

临时设施场硬化示意图
原地面
300mm建筑废料回填
200mm厚C20混凝土

为现场材料便于管理，将仓库设置在办公室西侧，并在现场设置班组材料库房。厕所设置在5#楼北侧。
二、施工运输设施
施工运输可分为场外运输和场内运输两种，场外运输道路条件良好。
项目部研究决定在工地四周修建现场施工道路，环绕工地。施工道路宽度为3m，保证施工阶段建筑材料正常供运，
三、工地临时围墙
为实现现场封闭施工、封闭管理的需要，将现场施工可用地范围的周边设置围墙，北侧用彩钢板围档，其余三侧为砖砌，围墙高度为2.5米，围界内外形象设计按照公司企业标准的有关规定执行。大门处设门卫并安排专门的门卫。
1、工地生活区临时围墙施工采用砖砌。
2、外围墙
施工区东面、西面、南面采用砖砌围墙，墙高2.5米，240×115×53粘土砖砌筑，每3米设置300×300砖柱，墙面采用1：3水泥砂浆抹灰18厚，北侧用彩钢板围档。
3、工地大门设置
为了保证施工材料能够顺利运进施工现场，方便工地职工进、出施工现场，经项目部反复研究根据现场实际情况，在工地东侧设置大门，大门宽6米。东大门处右侧设置门卫室，该处大门为施工区集中材料及车辆进出口，大门的内侧设置截水沟及洗车台，防止场内雨水流入淮中大道及车辆冲洗后方可驶入城市主干道。门卫室负责对所有进出现场的人员进行登记。
4、五牌二图
在办公区西侧处设置砖砌屏封，其上设置八牌二图。工程概况牌、主要管理人员及监督电话牌、安全生产管理制度牌、文明施工技术措施牌、消防保卫牌，现场总平面布置图，效果图、管理机构网络图。
四、施工供电设施（详《临时用电、用水安全专项方案》略）
五、通迅设施
根据现场实际情况和施工需要，项目部研究决定采用两种通迅设施，即：有线通信设施和无线通信设施，有线通迅设施包括：计算机网络等；无线通迅设施手机、对讲机。
1、有线通迅设施：为方便管理人员能够及时与外界进行信息沟通。为了配合公司实现电子化管理的工作，加强信息沟通，提高工作效率，项目部将宽带（光纤）网络联进现场办公室，便于及时与公司及其它有关单位进行信息沟通，保证公司电子化、信息化管理工作的顺利实施。
2、无线通信设施：为保证管理人员之间能够及时进行沟通，项目研究决定要求管理人员，每人必须配备一部手机，便于及时进行沟通。由于本工程占地面积大，建筑高度相对较高，现场测量放样及高空作业时，管理人员之间通话频繁，为节约开支，现场配备10组对讲机，便于搞好施工管理工作。
六、施工安全、文明设施
根据本工程特点，按照公司安全体系文件的规定和要求，建立健全项目部安全生产管理体系，贯彻“安全第一、预防为主”的安全生产方针，对施工全过程、全方位进行安全监控，项目部设置安全管理机构及专职安全员3名，各班组长作为兼职安全员。要求本工程做到安全生产、文明施工，施工现场和临时设施范围内秩序井然，文明卫生，环境得到保护，交通畅通，消防设施完备，居民不受施工干扰，场容和环境卫生按安全文明、标化工地施工要求管理。
1、施工现场防火设施
由于本工程建筑面积大，职工人数多，为了防止火灾事故发生，项目部将严格按照《安全施工专项方案》和本施工组织设计的有关要求严格执行，搞好现场的防火措施。首先施工区、办公区设置相当数量的消防栓，消防栓与建筑物的距离不应小于5m，同时不应大于25m，距离路边不大于2m。保证在火灾发生时有足够的水量供消防用水；另外在施工区、办公区墙上安放相当数量的干粉灭火器；同时施工现场组建临时消防队伍，由项目经理任队长，专职消防员为副队长，对消防员不定期的进行操练，以便应付突发事件。
2、防污染设施
由于本工程建筑面积较大，结构施工复杂，现场施工人员较多，为了防止周围环境在施工过程中受到污染，项目部研究决定：
（1）建立相应的防止污染和不扰民等相关措施，对影响环境和扰乱周围居民正常生活和工作的个人，进行相应的处罚；
（2）对施工现场、施工道路、材料加工区、生活区及办公区的地面进行硬化处理；
（3）施工现场周围沿围墙四周设置一道排水沟，施工废水经过三级沉淀处理后方可排入城市排污系统中；
（4）由于本工程占地面积之大，结合桐乡市本地区历年的降雨情况，为了减少自然降水与施工污水对施工质量、进度之影响，经项目部反复计算，只有在现场周围（围墙以内）布置200mm（宽）×300 mm（深）的排水沟，方能满足自然降水及施工污水排除的需要，在排水沟外侧设置电缆沟，电缆沟300mm（宽）×300 mm（深），沟顶预制钢筋混凝土盖板。排水管道的主要位置设一套专门设计的三级沉淀池，即在基坑壁处的300×300的截水沟上设置700×700×700的首级沉淀池（采用标准砖和M10的水泥砂浆砌筑240厚），二级沉淀池则设置在基坑壁的截水沟与已现场600mm（宽）×700 mm的位置附近，二级沉淀池为1500×1500×1500尺寸（砌筑材料和方法与首级和第三级沉淀池相同），现场施工废水通三级沉淀后再排入城市污水管道中。在场地转角部位和适当地点分别设置集水井，经沉淀后的水通过排水管道排入城市市政管网，保持场地排水通畅，做到场地无积水。基坑及土方开挖施工时雨水、地下水等，用地坑或明沟集中并用水泵抽入排水沟、集水井或沉淀池中。经沉淀后排入城市市政管网，沉淀池采用6000×2000×2000深井，采用M7.5的水泥砂浆砌筑240厚砖墙坑壁，内粉20厚的防水砂浆，沉淀池沿施工现场周边一圈的排水沟除近每隔30m砌筑一道。
（5）生活区、办公区建立相应的防粉尘、防噪音及振动措施和配备相应的器材；
3、文明施工设施
为了确保本工程能够达到国家AAA级安全、文明标化工地的目标，公司要求施工现场严格按照桐乡市对安全、文明标化工地施工管理的要求实施，所以项目部研究决定，对办公区及现场临时道路进行硬化处理，以保持现场环境卫生符合要求。
（1）环境卫生管理：由于本工程建设规模较大，结构施工阶段人工投入较大，环境卫生管理有一定的困难，在生活区及办公区每天安排专职人员进行环境保持工作，确保工地现场实现“三化”目标：即食堂、浴厕工厂化，施工环境花园化，施工现场硬地面化。
（2）场地绿化：为保持施工现场环境卫生符合要求，除在拟建工程四周建临时道路外，我方拟在办公区及生活区对其周边环境进行美化。首先在办公区办公楼前的花坛上种植草地，沿围墙周边种植景观植物。并在办公楼与门卫室之间东侧靠围墙处设置停车位，在办公楼前场地南侧设置旗台。
其次在施工区西南侧围墙边的空地处修建一座约10m2左右的茶亭，茶亭骨架采用型钢制作而成，利用木材作屋顶，茶座地坪用混凝土硬华。茶亭中央采用木材制作成一茶桌，在茶亭四周的钢骨架上利用木板制成坐登，供职工休息之用。
