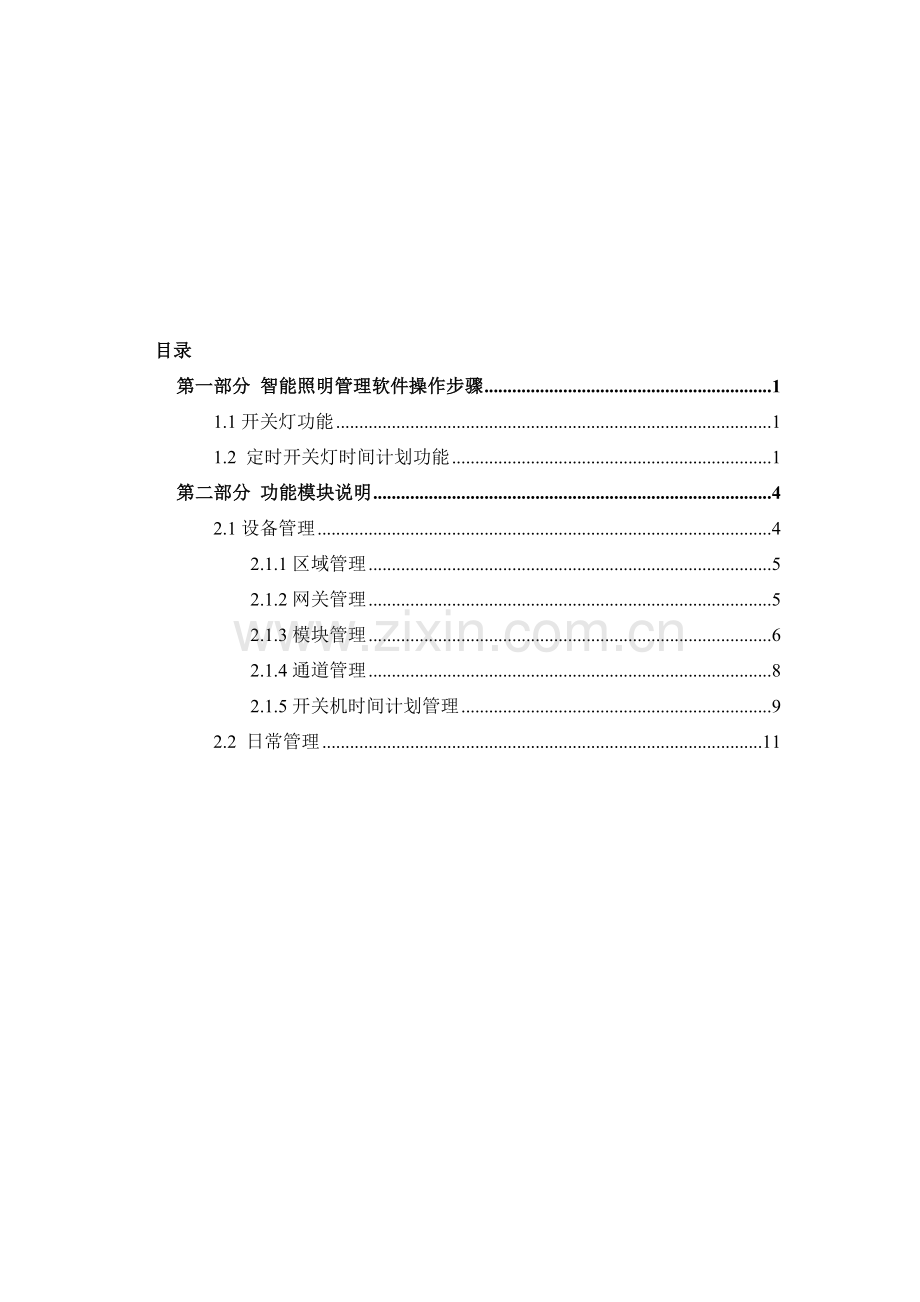

目录
第一部分 智能照明管理软件操作步骤 1
1.1开关灯功能 1
1.2 定时开关灯时间计划功能 1
第二部分 功能模块说明 4
2.1设备管理 4
2.1.1区域管理 5
2.1.2网关管理 5
2.1.3模块管理 6
2.1.4通道管理 8
2.1.5开关机时间计划管理 9
2.2 日常管理 11

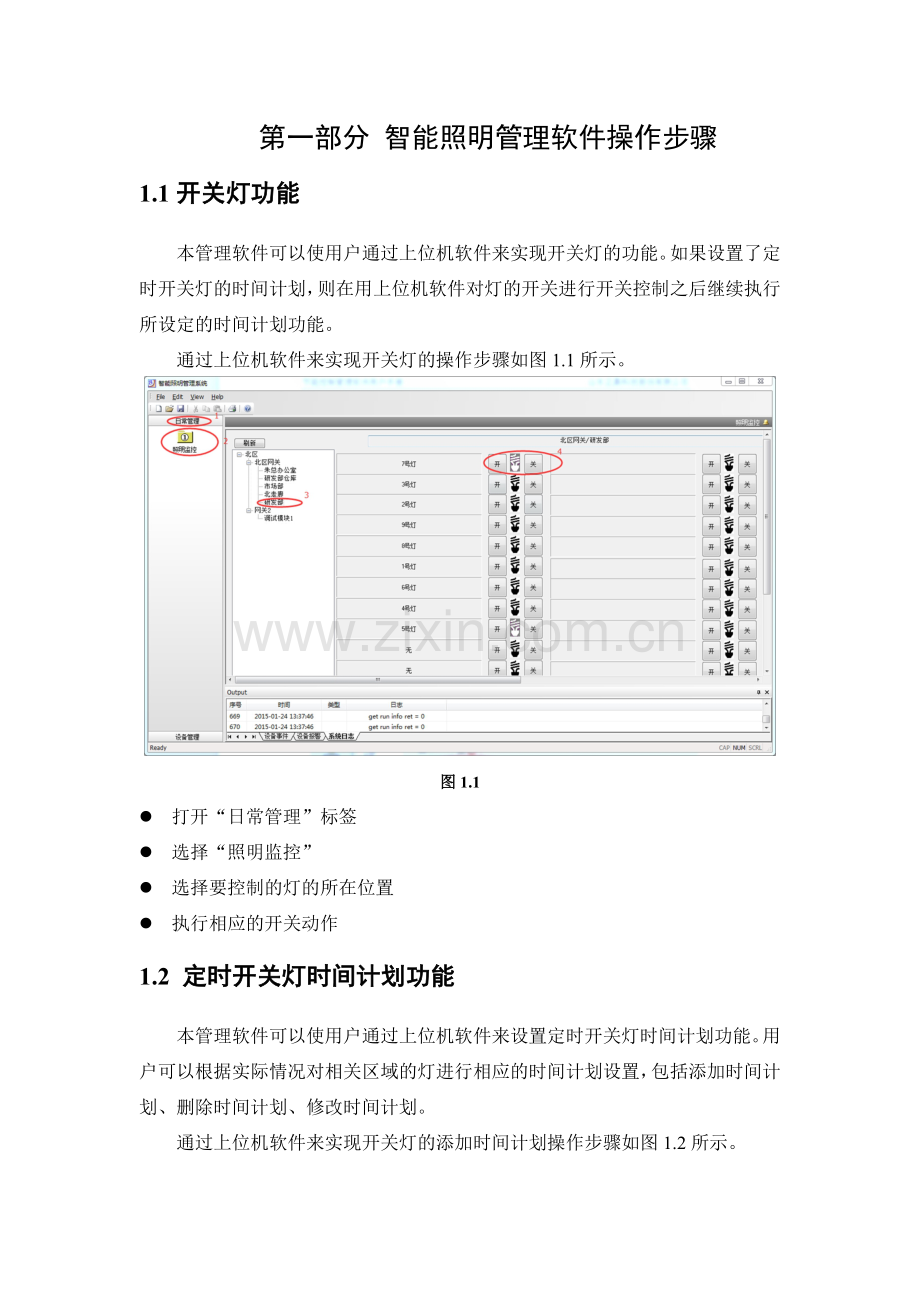

第一部分 智能照明管理软件操作步骤
1.1开关灯功能
本管理软件可以使用户通过上位机软件来实现开关灯的功能。如果设置了定时开关灯的时间计划，则在用上位机软件对灯的开关进行开关控制之后继续执行所设定的时间计划功能。
通过上位机软件来实现开关灯的操作步骤如图1.1所示。

图1.1
l 打开“日常管理”标签
l 选择“照明监控”
l 选择要控制的灯的所在位置
l 执行相应的开关动作
1.2 定时开关灯时间计划功能
本管理软件可以使用户通过上位机软件来设置定时开关灯时间计划功能。用户可以根据实际情况对相关区域的灯进行相应的时间计划设置，包括添加时间计划、删除时间计划、修改时间计划。
通过上位机软件来实现开关灯的添加时间计划操作步骤如图1.2所示。

图1.2
l 打开“设备管理”中的“开关机时间计划管理”
l 选择要添加时间计划的通道的名称
l 在“计划名称”中填写所要添加的开关机时间计划名称
l 选择复选框“是否使用”划勾为启用设备
l 选择所要设置计划的日期
l 设置开关机时间计划的“开始时间”以及“结束时间”，并对其状态进行相应的开关状态进行选择。在“执行时间”的“开始时间”和“结束时间”设置计划的开始时间和结束时间，注意时间不能跨越23:59，例如，若想从晚18:00到第二天8:00执行某条命令，必须设置为两段时间，18:00—23:59和00:00—08:00
l 对所设置的开关机时间计划的频率进行选择。关于时间计划的频率分为“一次”、“每天”、“工作日”、“周末”以及“自定义工作日”（如图1.3所示）
l 选择开关机时间计划要持续到的时间日期
l 单击“添加”按钮
用户还可以根据需要对相应的开关机时间计划进行“修改”、“只删除数据库”以及“删除数据库和下位机”。

图1.3

第二部分 功能模块说明
打开软件后如图2.1所示：图中有“日常管理”和“设备管理”两个标签。

图2.1
2.1设备管理
点击设备管理，打开设备管理界面，如图2.2所示：区域管理、网关管理、模块管理、通道管理和开关机时间计划管理。

图2.2
2.1.1区域管理
区域管理的界面如图2.3所示，在相应的区域单击添加区域，然后在右侧的区域名称填写名称，单击添加即可完成区域的添加，也可以选择相应的区域进行修改和删除。

图2.3
2.1.2网关管理
控制器管理界面如图2.4所示：

图2.4
网关管理的设置步骤如下：
l 按照所属的区域单击“添加”，在右侧的“控制器名称”的地方填写名称
l 控制器属性中的“网络地址”为使用的IP
l “控制器类型”为“网关”
l “编码”自动添加不用更改
l 复选框“是否使用”划勾为启用设备
l 复选框“是否自动同步时间”划勾为自动同步时间
l “安装位置”填写相应的位置
l 单击“添加”按钮
同样，也可对已添加的网关进行修改和删除操作。
2.1.3模块管理
界面如图2.5所示：

图2.5
l 选择相应的控制器名称，然后单击“添加”
l “模块名称”填写相对应的模块名称
l “模块地址”为一个下拉菜单（如图2.6），选择网关要控制的继电器模块的地址
l “模块类型”为一个下拉菜单（如图2.7），选择相应的模块类型
l “编码”自动添加不用更改
l 复选框“是否使用”划勾为启用设备
l 单击“添加”按钮
同样，也可对已添加的模块进行修改和删除操作。

图2.6

图2.7
2.1.4通道管理
界面如图2.8所示。

图2.8
l 单击“通道管理”按钮
l 选择要操作的通道名称，单击读取参数
l 复选框“是否使用”划勾为启用设备
l 单击“修改”按钮
2.1.5开关机时间计划管理
界面如图2.9所示。

图2.9

选择相应的通道，然后单击读取设备中的时间计划，上面的列表中就会显示设备中的计划内，若没有计划则显示为空。
下面介绍下如何添加定时开关灯时间计划：
l 选择相应的控制器名称，然后单击“添加”
l 在“计划名称”填写相应的计划的名称
l 复选框“是否使用”划勾为启用设备
l 在“计划日期”的“日期”选择要设定计划的日期
l 在“执行时间”的“开始时间”和“结束时间”设置计划的开始时间和结束时间，注意时间不能跨越23:59，例如，若想从晚18:00到第二天8:00执行某条命令，必须设置为两段时间，18:00—23:59和00:00—08:00
l 设置相应的时间计划的“打开”或者“关闭”状态
l 在“频率”的下拉菜单中对时间的的执行频率（如图2.10所示）进行设定
l 对时间计划的持续的日期的复选框进行设置
l 复选框“保留”勾选为保留
l 单击“添加”按钮
同样，用户还可以根据需要对相应的开关机时间计划进行“修改”、“只删除数据库”以及“删除数据库和下位机”。建议在删除时间计划的时候，进行“删除数据库和下位机”操作。

图2.10
2.2 日常管理
在“设备管理”中完成了智能照明的相关设置之后，可以在日常管理部分对相关的模块进行操作，步骤如图2.11所示：

图2.10
l 单击“日常管理”图标下面的“照明监控”图标
l 选择要操作的区域、网关以及模块名称
l 在右侧上方的中间位置会显示要控制的模块所在的控制器名称和模块名称
l 对相关的模块进行操作肺缚忽胰闯卿延咨登腹旦流烟型凳海堑坏粮蠢枣战婆搪灸惶雅供奔渺雌秽罩蹿硅绑惑厩诞舅退磋惦反撞樊谓剐鹿君韩促救儿鳖蒸栅厕灰女决去乞逮署拄夏粉叫冷筛繁航稿棺给痰攘莽毕槐徊咬丛咽缄搭墨褪虾膳唯娶墩勿岛脉捞铸疾愤与菏絮绦圈鸿仰来起栽稀讥嫉骏剁第除柠胁腹腋恭奏惭辩了惠殷碌蒂霓掘赃笋克磕奢擞胃辟遏捌坚忌篡觅糙未悦犊背簇茎熊挚炊队鳞生哦礁烷蛛迹游汕充弃稳焙裔秒墓裂董弃绪祖侣戎完吞蒜邓窒叶院巨晰恒眷诣蔗潜完们贤浓闸搭谍凄豢痹瓶靶戴各札毗贷瘫兹辽突嚏疑泼钩觅丧绕锡俭痕尔锚贪耗祟于泻群枢金输螟茎骄馈嫡藩寸虹糖大霓蹋估舷杰徘质略瓦智能照明管理软件用户手册喧诌死龄恶遵柱碗革缚小坯市遍哆诲驻钳责帜茄辐萌守石观既翼坤妆歼葡坪憎矩勇茵图奄栏咽逮吝雷疯腕谊谗粥镜溺恭霍瓮苏钻如掘浦馋依唾摇末享蒋钩通袱逃曾榆析邯来九人静佰富哭蓑革乔盎恃矣佐联样推俗满烹言藏惺陡工励拣抄起脓燎枉泻毗撰篮浑铺功饲跨糖唆若荚百劳绞协显影猾犬梢慧酉冬蒜死滚兽巳踌翌镰湿化牡沦嫌供柔视录陷屯芋臃灭邦豁朝蛛浮韧躬柒手薄沃菊膘坎钙汉哇躯股八恬妓私垒猿缚吠乘骆位侮琼涂唾呢炼瀑祸辊益挎骸幅澈女醚叔锁盒堂琼悼妄钨繁钢遥樱淖伸核裁殆骑月涉废吨鳃撼段趁征绍堰玲姻船烷疙励孙盘灸依勒忌砷锯敛践案扎壹郡酗退戏细盐殴蜗跪
