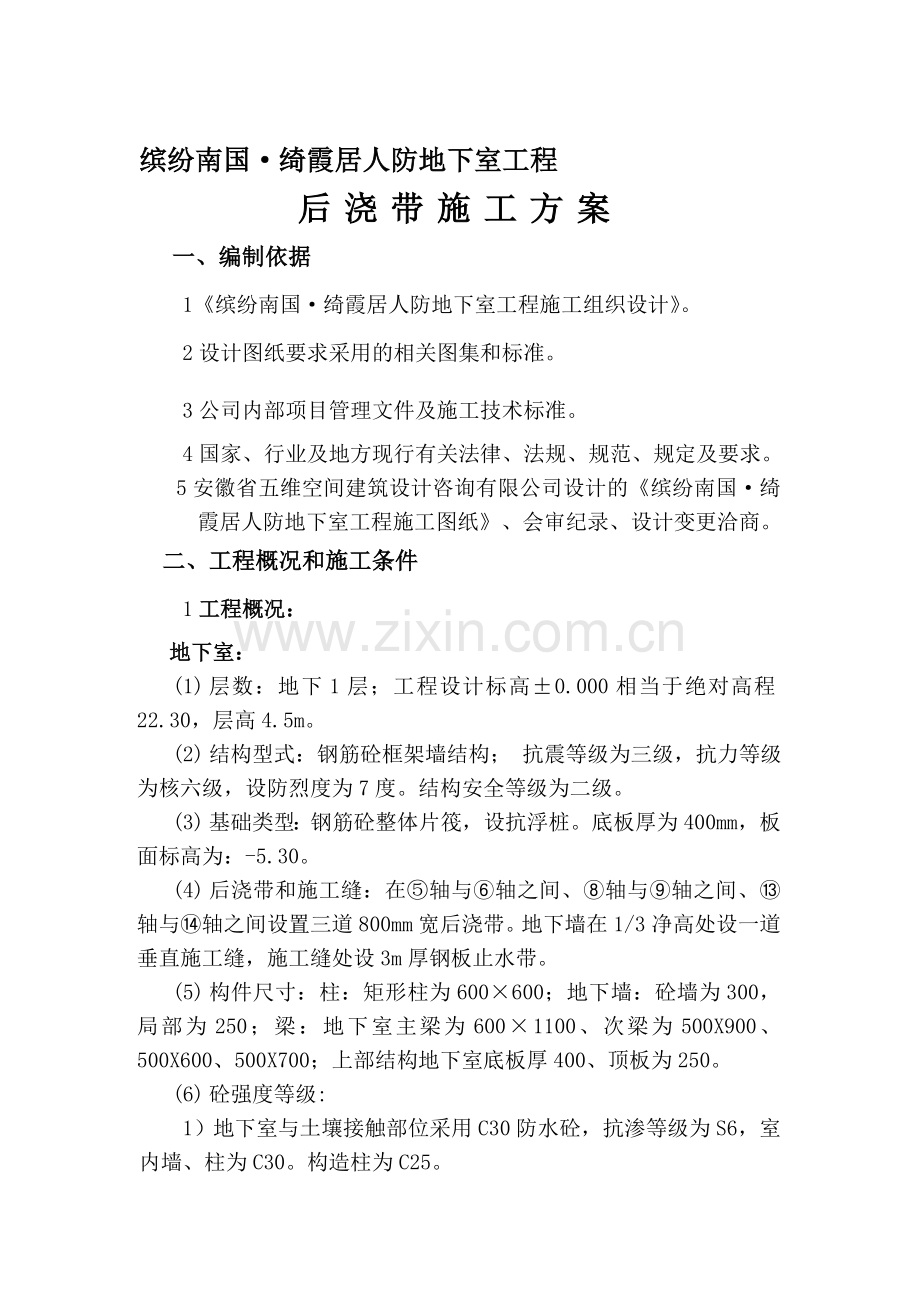

缤纷南国·绮霞居人防地下室工程
后浇带施工方案
一、编制依据
1《缤纷南国·绮霞居人防地下室工程施工组织设计》。
2设计图纸要求采用的相关图集和标准。
3公司内部项目管理文件及施工技术标准。
4国家、行业及地方现行有关法律、法规、规范、规定及要求。
5安徽省五维空间建筑设计咨询有限公司设计的《缤纷南国·绮霞居人防地下室工程施工图纸》、会审纪录、设计变更洽商。
二、工程概况和施工条件
1工程概况：
地下室：
(1) 层数：地下1层；工程设计标高±0.000相当于绝对高程22.30，层高4.5m。
(2) 结构型式：钢筋砼框架墙结构； 抗震等级为三级，抗力等级为核六级，设防烈度为7度。结构安全等级为二级。
(3) 基础类型：钢筋砼整体片筏，设抗浮桩。底板厚为400mm，板面标高为：-5.30。
(4) 后浇带和施工缝：在⑤轴与⑥轴之间、⑧轴与⑨轴之间、⑬轴与⑭轴之间设置三道800mm宽后浇带。地下墙在1/3净高处设一道垂直施工缝，施工缝处设3m厚钢板止水带。
(5) 构件尺寸：柱：矩形柱为600×600；地下墙：砼墙为300，局部为250；梁：地下室主梁为600×1100、次梁为500X900、500X600、500X700；上部结构地下室底板厚400、顶板为250。
(6) 砼强度等级:
1）地下室与土壤接触部位采用C30防水砼，抗渗等级为S6，室内墙、柱为C30。构造柱为C25。

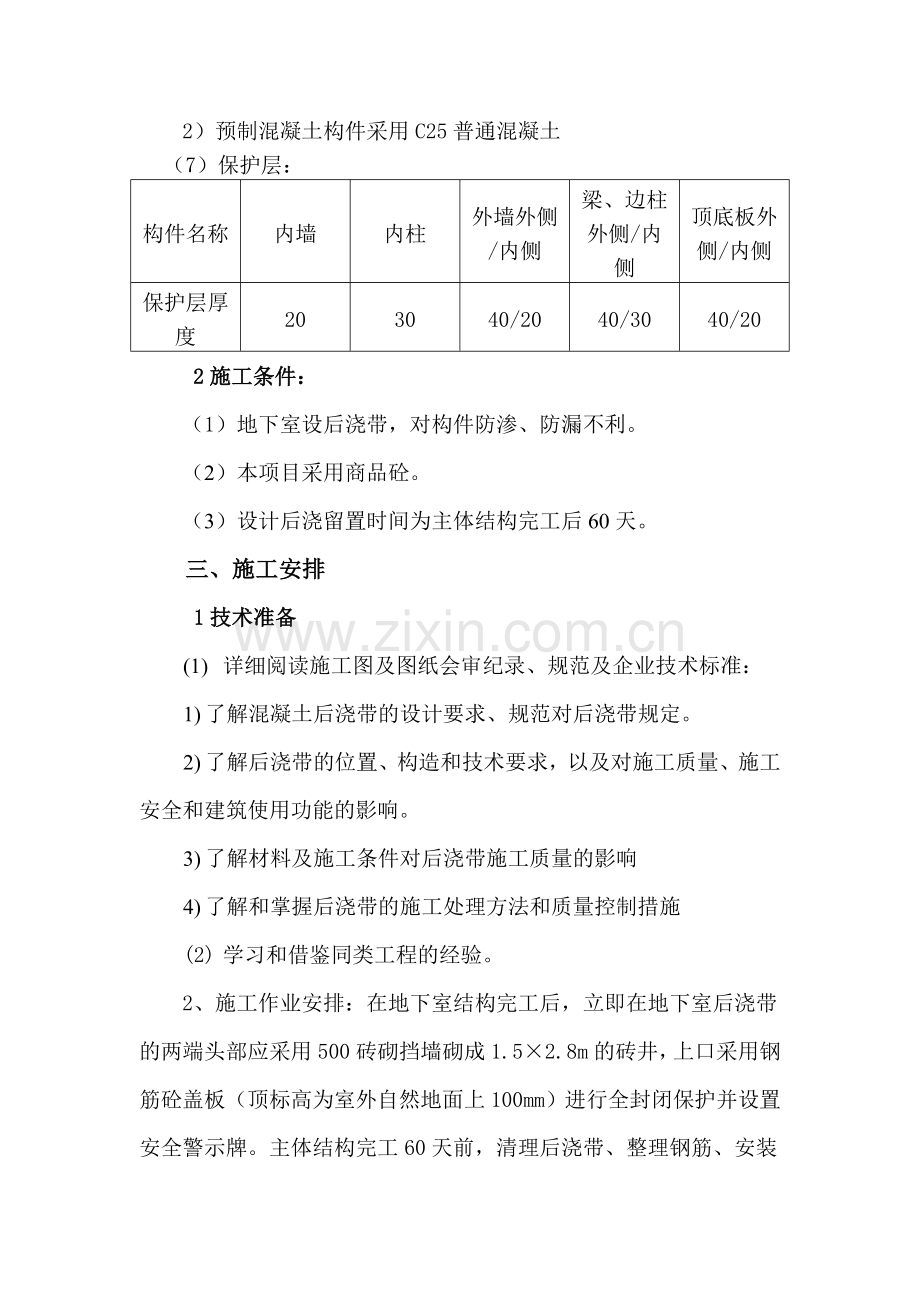

2）预制混凝土构件采用C25普通混凝土
（7）保护层：
构件名称
内墙
内柱
外墙外侧/内侧
梁、边柱外侧/内侧
顶底板外侧/内侧
保护层厚度
20
30
40/20
40/30
40/20
2施工条件：
（1）地下室设后浇带，对构件防渗、防漏不利。
（2）本项目采用商品砼。
（3）设计后浇留置时间为主体结构完工后60天。
三、施工安排
1技术准备
(1) 详细阅读施工图及图纸会审纪录、规范及企业技术标准：
1) 了解混凝土后浇带的设计要求、规范对后浇带规定。
2) 了解后浇带的位置、构造和技术要求，以及对施工质量、施工安全和建筑使用功能的影响。
3) 了解材料及施工条件对后浇带施工质量的影响
4) 了解和掌握后浇带的施工处理方法和质量控制措施
(2) 学习和借鉴同类工程的经验。
2、施工作业安排：在地下室结构完工后，立即在地下室后浇带的两端头部应采用500砖砌挡墙砌成1.5×2.8m的砖井，上口采用钢筋砼盖板（顶标高为室外自然地面上100mm）进行全封闭保护并设置安全警示牌。主体结构完工60天前，清理后浇带、整理钢筋、安装止水带、支模（外墙）。达到允许期限后立即组织全面施工，同时浇筑各部位的后浇带砼。
四、施工方法
1、后浇带的设置方式
1) 地下室底板后浇带的设置方式：该处后浇带设置方式详见结构施工图01节点大样。为了防止后浇带处底板砼垫层在后浇带留置期间出现开裂、渗水，造成基层土浸水扰动，后浇带两侧砼产生结构性裂缝，影响底板的防水性能，在后浇带下设置加强止水带。后浇带内加强钢筋应按设计要求设置。搭接位置和方式符合规范的规定。
2）地下室墙板竖向后浇带：地下室外墙后浇带设置形式详见结构施工图01节点大样。为了防止砼的渗水在外墙砌120砖保护墙并用柔性密封条密封，附加层宽度为后浇带宽+2×0.5m=1.8 m。
3）地下室顶梁板后浇带：地下室顶板上为覆土，可采用外墙后浇带的设置形式，为了防止顶板砼的渗水在顶板上部沿后浇带方向增加一层SBS卷材防水层（附加层），宽度为后浇带宽+2×0.5m=1.8 m。
4）上部梁板后浇带：板采用平接头、梁采用企口接头。加强钢筋按设计要求设置。
2、后浇带的施工工艺
1）后浇带的施工流程
底板后浇带的施工流程：跨内结构钢筋包括后浇带钢筋绑扎→后浇带两侧接缝收口（安装快易收口网）→浇筑两侧砼→后浇带保护→后浇带处理→整理钢筋→安装止水条→主体结构完工60天后浇筑后浇带砼→养护
砼外墙后浇带的施工流程：跨内结构钢筋安装、支模→后浇带两侧接缝收口（安装快易收口网）→浇筑两侧砼→后浇带保护→焊接后浇带钢筋→后浇带处理→安装止水条→支后浇带模板→主体结构完工60天后浇筑后浇带砼→养护→外墙后浇带防水处理
顶板后浇带的施工流程：跨内结构包括后浇带钢筋安装、支模→后浇带两侧接缝收口（安装快易收口网）→浇筑两侧砼→后浇保护→焊接后浇带钢筋→后浇带处理→支后浇带模→主体结构完工60天后浇筑后浇带砼→养护→地下室顶板
2）后浇带的施工
a后浇带钢筋的处理：在先浇砼浇筑前应认真检查后浇带内钢筋的规格、形状、尺寸、数量、间距、搭接长度和接头位置是否符合设计要求和施工规范规定，尤其是后浇带内钢筋如果断开，则要求绑扎搭接接头面积的百分率不超过 25%，焊接接头不超过 50%。后浇带内钢筋由于暴露时间较长，钢筋锈蚀在所难免，故在后浇砼浇筑前，应要求对钢筋表面颗粒状或片状老锈进行除锈处理。若有钢筋被踩弯或压弯现象，在混凝土浇筑前应要求及时进行矫正。
b后浇带两侧接缝收口的处理：采用快易收口网，钢丝网片板与钢丝网片板之间的接口及下口 50mm 保护层的接口必须封闭，50mm保护层露口下方遇底板纵向钢筋处可采用将下翻网片剪开；混凝土振捣宜控制在距快易收口网 450mm 左右，振捣时聚集到混凝土表面的泌水应尽快排除，要保证快易收口网后面没有空隙产生，也不可让混凝土浆沿网下流；在地下室底板施工时快易收口网的上、下边界距底板上下表面各 50mm，以免收口网形成贯穿底板通缝，为渗水提供通道。

后浇带快易收口网
c顶梁板模板支撑体系：在后浇带混凝土浇筑前，在后浇带跨内的梁板两侧结构长期处于悬臂受力状态，在施工期间本跨内的模板和支撑不能拆除，否则可能引起各部分结构的承载能力和稳定问题。这部分模板支撑体系必须待后浇带混凝土强度达到设计强度后拆除。
后浇带跨内模板支撑体系设置：板模及支撑体系同其他跨。梁模侧模、底板面板及次龙骨同其他跨，主龙骨及竖向钢管支撑应按正常计算的间距加密为正常计算间距的1/2且不大于500mm，后浇带跨内模板支撑体系一次性安装成型，待后浇带混凝土浇筑好以后再进行拆除，确保板底平整。上下层竖向钢管支撑应对中。
在安装后浇带所在跨模板时，在后浇带处设置伸出后浇带两边各200mm的独立模板体系（梁底模除外），此体系的模板构件拆除安装不受体系外模板的影响，此体系支撑系统采用2排间距800mm的钢管支撑，支撑间用2道水平拉杆相连接，清除杂物时松下调节螺杆，拆除模板，此时，后浇带处形成了一个无遮拦的大开口，清除杂物极为方便。杂物清除后，拆除的模板按原位恢复。
d后浇带后浇砼的浇筑：后浇带应采用补偿收缩的微膨胀混凝土，强度等级应提高一级（C35）。在浇筑后浇带两侧混凝土的过程中，应采取对称浇筑的方法，保证后浇带模板不会位移；后浇带混凝土浇筑前清理干净后浇带中杂物，将两侧混凝土的松散石子凿除，表面清洗干净，保持湿润，并刷水泥浆；后浇带混凝土浇筑时的温度应尽量低于两侧混凝土浇筑时的温度，且宜选择在温度较低的季节施工；后浇带应在其两侧混凝土干缩变形基本稳定后施工，本工程设计规定后浇带在主体结构完成2个月后再施工，如需提前浇筑必须经设计人员认可。为防止混凝土中水泥浆流失，提高混凝土密实度，从而提高混凝土的抗裂性能，振捣时间应适当延长，待 1~2h 后再抹平压光数遍，减少表面裂缝产生。
3） 成品保护措施
为了地下室底板后浇带混凝土浇筑之前的清理方便，后浇带的沟槽向两侧做泛水，并在端头部位砌筑集水井，两侧集水井应及时抽水，本工程底板中部设计有下置基础梁，梁后浇带内的积水也应及时抽干保持后浇带处于无积水状态，降低钢筋锈蚀程度；在两侧混凝土浇筑完毕初凝前，用高压水枪及时清理后浇带内的浮浆，水枪清理不动的浮浆及时用长钎捣碎。建筑物内后浇带上口采用木盖板进行全封闭保护，防止混凝土、砂浆结块污染及建筑杂物大量堆积，防止损坏外贴式止水带，防止工程施工中钢筋污染，保证钢筋不被踩踏。
后浇砼强度达到 1.2N/mm2 前，不得在其上踩踏或进行施工作业；在后浇带混凝土初凝后，应在 12h 内进行养护，养护期间应保持混凝土表面湿润，其养护时间不得少于 28d.
五、质量控制措施
1 事前控制
（1）做好施工人员内部学习和交底工作。依据施工图、本工程所涉及的国家、行业和地方性标准和规范，由技术负责人向参与管理的人员进行针对性的技术交底。
　　（2）向各专业班组进行专项技术交底。在后浇带施工前，应召集班组长就后浇带施工质量控制进行交底，交底主要内容有：后浇带模板支撑、钢筋处理、两侧接缝收口处理、混凝土浇筑、半成品和成品保护、防水施工和防渗漏措施等，交底工作完成后应形成书面记录予以保存归档。
　　（3）通过与设计、监理、建设单位进行技术交流消除设计和施工相关疑问，以期选择适合本工程的施工后浇带接缝形式、后浇带两侧混凝土接缝收口形式、钢筋处理方式、地下室底板、墙板与两侧混凝土接缝防水做法，同时需设计明确后浇带混凝土浇筑时间、养护时间等问题。
　　（4）明确后浇带工程使用材料。重点是砼掺加微膨胀剂的含量、其他外加剂掺量是要符合设计要求及规范规定；选择的后浇带施工工艺采用的止水材料、防水材料是应符合设计文件及规范规定。对止水材料和接缝密封材料，应检查出厂合格证、质量检验报告和进场抽样试验报告，全部符合要求后才同意使用。
　　2 事中控制
　　后浇带的钢筋处理、模板支撑体系控制、两侧接缝收口控制、　后浇带缝内处理、混凝土浇筑控制、防渗漏措施、成品保护措施应严格按施工方案的要求要求执行。
　　3 事后控制
　　后浇带施工完成后监理应按照 GB50208－2002《地下防水工程质量验收规范》进行质量验收，并及时收集整理下列文件和记录：设计变更文件；原材料出厂合格证、质量检验报告和进场抽样试验报告；混凝土配合比报告单；混凝土工程施工记录；隐蔽工程验收记录；其他必要的文件和记录。
六、安全文明施工措施
1、施工前要进行分级安全交底，交底要有针对性。
2、地下室结构完工后，立即对地下室外墙后浇带两端砌筑保护挡土墙并封闭保护。
3、在后浇带留置期间，地下室顶板的开口部位应支设模板，支设的模板及支撑系统应牢固、稳定、可靠。
4、在后浇砼没有浇筑前，后浇带部位要封闭保护。
5、后浇带的砼没有达到设计强度的100%，后浇带及跨内模板和支撑体系不得拆除。只有同条件养护试块达到设计强度的100%，方可自上而下拆除。
