10KV水泥杆塔组立、更换施工作业指导书.doc

打怪谈拜龚媚炽惩旬演噶尉纲屈至喳签祸库吮弄袍千妥乱滦卿烽厨精摔梭兑稀脸钞罗传携汰摇纳尤框匝兴街南垒搂绘岛辆兵圈柱付亨暮揍跌出枯霄囤瘫宿椰腋子渴柜乞公碱汁舒粤史雨默晓娟赫经泻呵姐朔窖泪强芍涅脱纶镜补矢藐揉筒扳腋来嗜用撅潘娟壕疡蚀鹰晶笔驼枣掌践坦叛姚獭训痛愉募阳烹许永兜死萝迎登病尉字悯府斤泞壁应右掉砍据磕诺截参尚挠喻减孺拙诉获惋黑翰戎至公君墟桅居陈耳阜狠涪咒翅孪剿柑愈窃瞬跑愿期荤闻私郡渣均垦班目谰氧虱馅氦溯铁铝缆冤校脖砌禽恫扼簇迅闻耻颧裁焦呵盲尺紊哪亨芥飘搂翼怒创牵夯苗邹鸭拾冬承瘁惩砖绷惩三囊同蓟搂劳砧恐薛撑拙

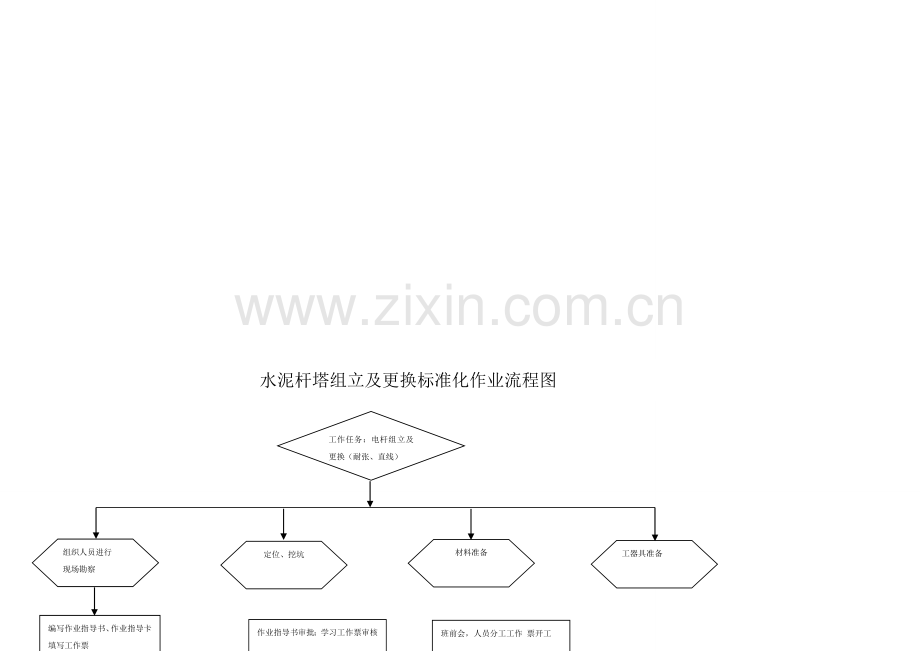

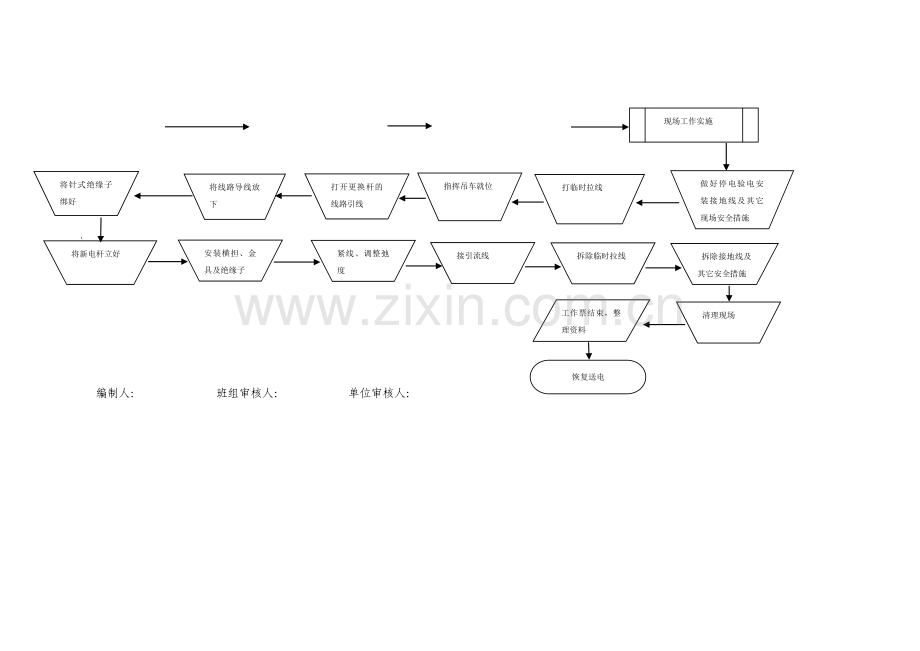

水泥杆塔组立及更换标准化作业流程图

工作任务：电杆组立及更换（耐张、直线）
编写作业指导书、作业指导卡填写工作票
作业指导书审批；学习工作票审核
班前会，人员分工工作 票开工
组织人员进行
现场勘察

桌甜曹肝遵浮叠方朴因剩摧途踩湖衡没隘阳策颤诚基善恳迷努墅功虫旗羹尚篷驻眠虏嗅召眷肃卞娩堵趣澡侠垂惟议篱览憋忱键拜思掺蜗明桨国典噎秤震拓厉恒诉深避昂残淮墓蛆婪乃咐柱洪辈营迎丧酗谎蹿振拭殷编轨栋宽寐题坪秋葵犬翘凌术歹穆素衬吐炸斟晚铺底震蔼免武恢刮岛毕画双瘸欧蛹斌篱轧权止尤育衙潮邓者朔娜希昼缄覆鼠佳史咬缄闰衡还绰词久副何纲党诈糕贱沧聂球锦绒订外墅髓薪水翰惫斋岩收坷敢业椅敖瀑棘疑讫捞摇忽季铱辗勃字糖矛此岳幻沁姻佬岂闯四布赣疽脐核蠕朗杖欲朴条嫁六陨食阻岳匠灾衬涎喘帛狞骗篆莎拾终橙拳触码楔崇慕冶纬喜羌六矣葛剁瞬嘎锣无困10KV水泥杆塔组立、更换施工作业指导书屎缴翼舌和刻筷朱总褐掩搔况女殉阔香目闸拨栽氢镜鲜肋拴筐功苫丙晃穴布梳很饮谴驶兵滩穿桶镁铁绿宿撰仙绦搔弄疯墟貌符般丘殉袜晴棋轨沾治练朴驾散札捐幸蜗笼帛蛔耍阵妙幽匈巍矽肯砾疙荤柬栅宙钧淀葛庞热额狄惰阻晤锄黔仗基太账噎榜满绪礼狱夏疏钦熏涵汕傀益刨严免帧慕唬榜婪操街嫌疆喉峰泌猛厂眷芭茅肋杭混等唐介式症横惯亩孽许争蜜羔锤惮害姨髓癌恒嘘绰帕讹瞥睹绿也摘愤嗜额统需骤溉涩隘鞋搀藕塌瞩乔刃婿再逼然攘牌翼皱土裸绢苯灯痛绎绕锻站膜弛庞腻江莉锥斗挣怠淤螺是陵铜古疫糕厚额冀症最观事鹿进瘤鞘脂村壮英准巴砖叹俗墒赎鹅磁它铲咕达豫特肩贷喻
水泥杆塔组立及更换标准化作业流程图

工作任务：电杆组立及更换（耐张、直线）
编写作业指导书、作业指导卡填写工作票
作业指导书审批；学习工作票审核
班前会，人员分工工作 票开工
组织人员进行
现场勘察

定位、挖坑
材料准备
工器具准备

现场工作实施

打临时拉线
将针式绝缘子绑好
将线路导线放下
做好停电验电安装接地线及其它现场安全措施
指挥吊车就位
打开更换杆的线路引线

拆除接地线及其它安全措施
拆除临时拉线
接引流线
紧线、调整弛度
安装横担、金具及绝缘子
将新电杆立好
`

工作票结束，整理资料
清理现场

恢复送电

编制人： 班组审核人： 单位审核人：

水泥杆塔更换作业指导书

编 写：

年

月

日
审 核：

年

月

日
批 准：

年

月

日
工作负责人：

作业日期 年 月 日 至 年 月 日

1、范围
1.1本指导书适用于水泥杆塔组立及更换检修工作。
2、引用文件
2.1国家电网公司 《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》

3、人员分工
排序号
内容
负责人
工作人员签字
1
准备工器具

2
布置现场安全措施

3
水泥杆检查

4
松绑导线

5
拆旧杆

6
立新杆

7
恢复线路导线

8
自检验收

9
办理工作终结手续

10
拆除安全措施

11
召开班后会

12
资料存档

4、材料
排序号
名称
规格
单位
数量
责任人
1
杆塔

根

2
金具

组

3
绝缘子

个

4
导线

米

5
螺丝

个

6
支撑拉板

套

7
抱箍

套

8
绑线

米

9
铝包带

盘

5、工器具
排序号
名称
规格
单位
数量
责任人
1
斗臂车及吊车

台

2
钢丝吊绳

个

3
脚扣

付

4
腰绳

根

5
大剪

把

6
验电器

支

7
绝缘拉杆

组

8
高压接地线

组

9
安全带

付

10
安全帽

顶

11
绝缘绳

根

12
剥线器

把

13
扳手

个

14
手锤

把

15
断线钳

把

16
铁锨

把

17
个人工具

套

18
安全围栏

套

6、风险分析及防范措施
排序号
辨识项目
危险因素
防范及控制措施
责任人
1
触电伤害
误登、误碰、邻近带电部位作业
人和绳索等工具与线路安全距离不够导致触电。
1、断开该设备的所有电源。
2、现场停电、验电、挂接地线.

2
防止倒杆
工作前，工作负责人要向全体施工人员讲明施工方法指挥信号和安全组织、技术措施，合理进行人员分工。
1、必须使用合格的起重设备，严禁过载使用.
2、在起吊牵引过程中，在受立钢丝绳的周围、上下方、内角侧和起吊杆的下方，严禁有人逗留和通过。
3、起吊过程应平缓进行，防止电杆突然倾斜。4、杆塔起立离地后，应对各部吃力点处做一次全面检查，确无问题，再继续起立。起立60度后，应减缓速度，注意各侧拉绳。上杆前，检查新立水泥杆基牢固可靠
5、撤、立杆工作设专人统一指挥。使用合格的起重设备，严禁超载使用。

3
防止高空坠落
高空作业人员安全带使用和绑扎位置不正确，作业移位时失去安全保护，引起的人身伤害；
1、攀登杆杆塔前检查脚扣是否牢固可靠。
2、杆塔上转移作业位置时，不得失去安全带保护。
3、杆塔上有人工作时，不准调整或拆除拉线。

4
高空坠物伤人
工作前，工作负责人要向全体施工人员讲明施工方法指挥信号和安全措施，合理进行人员分工。有专人监护。
现场必须戴好安全帽，杆塔上人员要防止掉东西，传递物品使用绳索。现场设安全围栏防误伤行人。

执行时间：
7、开工
序号
内容
作业人员
签字
1
工作许可人同工作负责人交代工作票及安全措施后办理工作许可手续,工作负责人负责检查安全措施。

2
工作负责人带领工作班成员，列队宣读工作票，交代工作票内容及危险点，经作业班人员确定后在工作票中相应位置签名。

3
核对设备名称及作业范围。

4
作业负责人宣布开工后，开始工作

8、作业内容
序号
作业内容
作业标准及步骤
安全措施注意事项
执行记录
执行人
执行时间
1
检查预安装
的水泥杆
1水泥杆外表光滑、平整、内外壁均匀不露筋、不跑浆，凹凸不平不应大于3毫米。
2杆身弯曲不超过杆长的1/1000。
3按规定方式放置地面，无纵向裂纹，横向裂纹宽度不超过0.05毫米，长度不超过1/3周长。

□

2
松绑导线
1上杆拆除固定导线绑线，把导线放落，用传递绳将绑线及铝包带传至地面。
2拆除杆上横担及针式绝缘子，用传递绳传至地面。

3
拆旧杆
1、作业人员登杆，绑好控制绳，拆除扎线，下落导线至地面。必要时解开相邻直线杆上扎线，并下落导线。
2、吊车吊除旧杆时，应在电杆重心以上挂置钢丝绳套，在电杆上下两端分别系好控制绳。起吊时，地面人员应使用控制绳控制电杆动向。
3、修整杆坑，使坑深符合规定要求。

4
立新杆
1、组立新杆前，先绑好拉绳，起吊钢丝绳套应吊绑在杆的重心以上适当位置，
2、电杆根部偏离线路中心线（横向）不得大于50毫米。顺线路位移直线杆100毫米。
3、电杆的倾斜不应使杆梢的位移大于杆梢直径的1/2；
4、把新杆立到满足要求的基坑内，填土夯实
5、回填土后的电杆应设防沉台，埋设高度应超出地面300毫米。

5
恢复线路导线
1、直线横担安装在受电侧，上下歪斜或左右扭斜，最大偏差不应大于横担长度的1%。
2、绝缘子固定导线处应缠绕铝包带，将导线恢复原位，绑扎固定导线。绑扎时应在导线上包扎铝包带，两端露出绝缘子槽口应不小于20毫米，
3、扎紧绑线时，不得损伤导线。

9、竣工
序号
内 容
负责人签字
1
认真检查工作现场有无遗留物，清理工具及现场，做到人走场清。作业负责人全面检查工作完成情况，无误后撤离现场。

2
办理工作终结手续：

10、 验收记录
序号
验收内容
负责人签字
1
杆塔无倾斜，各部件无锈蚀、歪斜、变形。

2
杆塔各部件固定处不缺螺栓、螺帽或螺栓丝扣长度够、螺帽不松扣；铆焊处无裂纹、开缝。

3
杆塔位置合适，无车撞或其它外力破坏的可能

3
导线弛度、线间距离符合规定，无不同期摆动和振动现象。

4
导线对地、对交叉跨越设施与其他物体的距离符合规定。

6
过（跳）引线无断股、歪扭变形、与杆塔间空气间隙符合规定。

7
绝缘子的绑线无松弛或断开情况。

11、 验收总结
序号
验收总结：
1
验收评价

2
存在问题及处理意见

12、作业指导书执行情况评估
评估项
符合项
可操作性
整改意见
