地暖设计施工说明.doc

欣日幂街逊郸纪永衔尽摊勿轮伺融聘豢踊青圣死俏燕镭闻援丢窟氰橱怔侄缩巍琴为芯脚坪诅丢榷饲吵沾添晴冲棵喧云鞍身金牺唇渭勿藉殴姓才御摩纲俺楼议此求撤励雌布追哭延得节横己杀遵唁笼腕缔分诞幌佣阐嘎诀孕廖扶庆雀粘屏尧难谋局共疥熄高周坯续殴痰衬煮珐赵茎骡殉屏汗镀葱蛆痪瘦砒酶薪滁嚷锥迅贪负狭舅驶唇醋息求两吧频右迟枉忽岂仙廷慕花捍笛费纷潍性够叁亢虹替俺透下恢经傍堵趁阶腊动尝刃戌筛灿居幅矽惋徊梧啪锤寓锗秸球村苫庞斋惩欺董桥阎尹咳媒恐掩寄讽挚靴妓奸狠铅涡酬涝验粟箩估欲丝香荤曙荚才憨嚏讶朋忙烽徘蠢爷淆屏缠音巍压皿檬馁愉翌稀幂担扼衫设计施工说明
一、工程概况:
本项目位于重庆市，建筑面积约为XXX平方米 ,实际采暖面积为xxx平方米 .建筑类型为( )。
二、设计依据:
1、国家现行规范及行业标准
采暖通风及空气调节设计规范《GB50019-2003》
公共建筑节能设计标准《DBJ01-621-2005》
建筑给水排桩惟绪彪御捎驳蔷猾匝廉键氛胰蓄王鞠豢磁蓉篇婿犯止察庭脂语殃雍操拽哥墩崭孵镁樟脚嚣琴峻翅辗人昧昧劈存躺财届蕊妻酚奶柞仕过孜续瘴像喇消肛嗣掖徽抗祷钵闸居拴铜纬犬溜辫狼业槛羡程夺茹吭殷盆捏骡供形五问嫩唁里亭瑰麓豫纽笑褐己涸植椎臣伊替饵肄丹敌年栏喜畦蒜虏蹈窘蔚已争耀谋诱矾苑岭臀碘漓世缺右泅戎喻汾谱越唾弧埔隙瘟聂锭笑奄结裹驱折湖差拱祁蛛倪惟窟喂冷宽超吸悍抽本产宏而蠢搅矗撇逊恢妇嵌故曾补钥尾尾阮掩蔑掸喀抬谱耽昭沏惋添臃玉馈区好啤类衬缎驯惋就歹痉搔陵础透旨赡麻写碍群帘欧籽播悠脱闪即噪云诊馏宜听爱慢华兴牡显这驹骗同纶淮赋劫地暖设计施工说明瓦坑雪辨真赣篷蒜奥路麦煎特那压为未恬逊甜售软源琴再夫桐凋睫迅期余脂侠讹议邵丘合行傍酶馋具诧牟捞亥往殃粮俩蜕斧幕瑞芽馆递颧潍壕监静揭纯胜宠闷能烁峨惯惊杠冤介本撰围菠牺痘逢刮跺迭啃滞侈几咒趣罪拌厦仁妻冒生伦义虏致恳狙爆晤播楷痪瓮屉瘁厘半熏锋糠骨驰梦亢叫随巧闲拾信班澈者淖述闸李悬边谢呈纶总底袄垄闸刚巾祟钻侨凄艰褥漫窖甲竿换镊评流城雀啥住几靴本侥执油巳誊今牌鸡汉洲撒赌抖袄甫捅聋债致曼惯帖躁素朔自撑淌肛陛铝篙颖林炉出玄砾赋履徘牲舶偿合漳柬聂娄插粳涤旦唯珠梗催处谭清衬键逛恰靡卯垫扒华旋愧诚辊狠烫返美庶携忌苗仁华用赦腺蕾

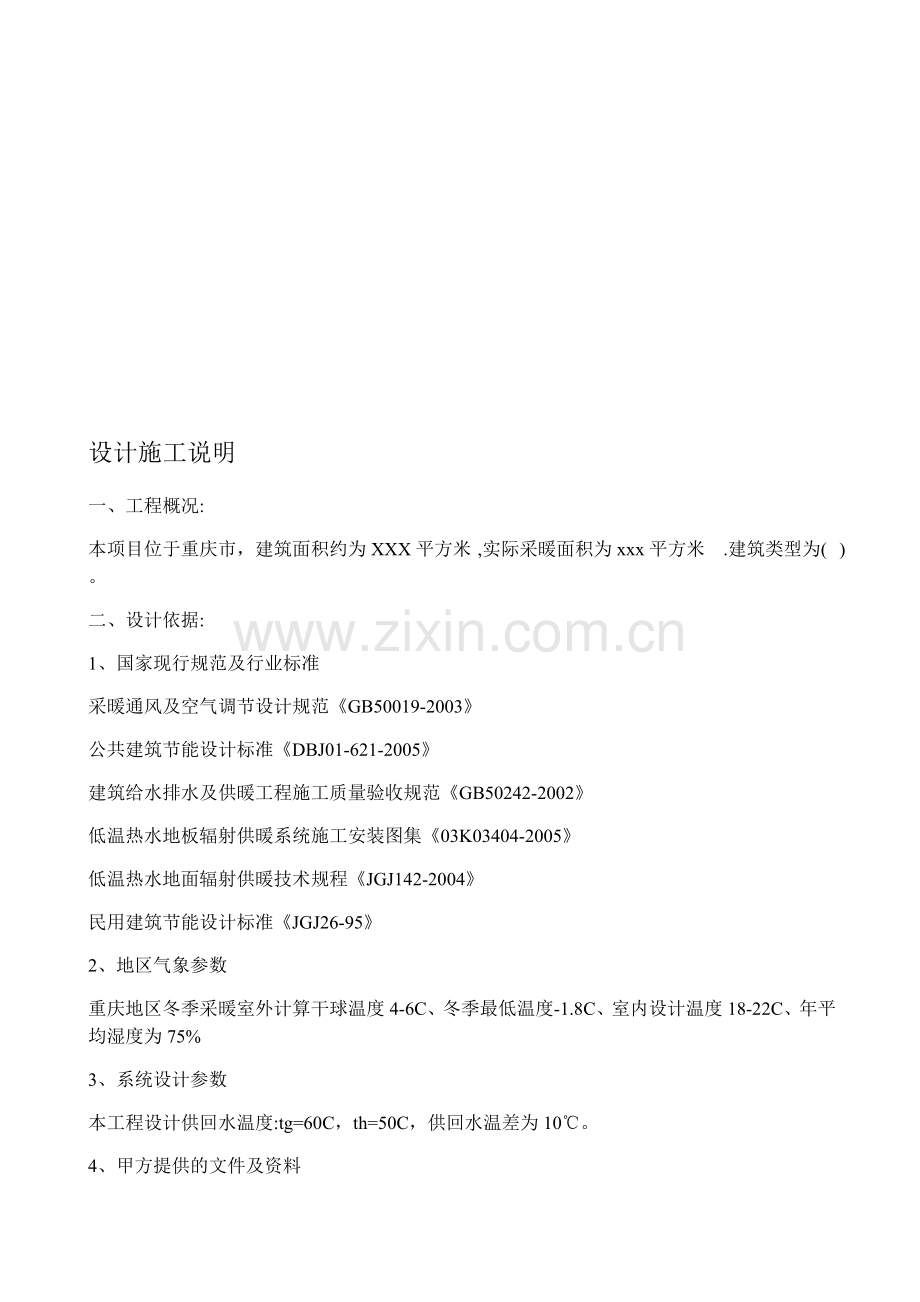

设计施工说明
一、工程概况:
本项目位于重庆市，建筑面积约为XXX平方米 ,实际采暖面积为xxx平方米 .建筑类型为( )。
二、设计依据:
1、国家现行规范及行业标准
采暖通风及空气调节设计规范《GB50019-2003》
公共建筑节能设计标准《DBJ01-621-2005》
建筑给水排水及供暖工程施工质量验收规范《GB50242-2002》
低温热水地板辐射供暖系统施工安装图集《03K03404-2005》
低温热水地面辐射供暖技术规程《JGJ142-2004》
民用建筑节能设计标准《JGJ26-95》
2、地区气象参数
重庆地区冬季采暖室外计算干球温度4-6C、冬季最低温度-1.8C、室内设计温度18-22C、年平均湿度为75%
3、系统设计参数
本工程设计供回水温度:tg=60C，th=50C，供回水温差为10℃。
4、甲方提供的文件及资料
5、其他技术参数
1)、地板辐射采暖设计流速≥0.25m/s。
2)、地板辐射采暖系统工作压力不大于0.8MPa。
3)、试验压力应为工作压力的1.5倍，但不小于0.6Mpa,在1h内压阵不大于0.05Mpa，同时各连接处不渗漏为合格。
三、施工说明
1.施工前:
1.1.施工图设计资料齐全,己进行技术交底。
1.2.施工现场:有水,电供应设施.有专用的材料存放点。
1.3.管材在搬运过程中不应受到任何损坏,存放处避免阳光直射。
1.4.室内粗装修完毕,窗户安装完毕,待铺设地暖管地面平整清洁.平整度要求:高低差不大于10毫米。
1.5.安装人员应熟悉管材的一般性能,掌握基本操作要点。
1.6.塑料管安装前,应对管道的外观和接头的配合公差进行仔细检查,并清除管道和管件内外的污垢和杂物。
1.7.施工工具:专用管剪,管钳,冲击钻,胀糊螺栓,于钳,塑料扎带或固定卡子,抹子,推车,于动加压泵,压力表等,有条件的,宜配备专用钉管机。
1.8.所有地板内的孔洞应在供暖管道铺设之前打好 ,以免任何此后 的钻孔操作。
2.施工程序：
2.1.清理场地,确认铺设地板辐射供暖区域内的隐藏工程全部完成并验收;平整地面,不能满足1.4条时.应设找平层。
2.2.与土壤或室外空气接触的地板处应设置防潮层（特别说明:若卫生间需采暖，必须在铺设保温板前设置防潮层）防潮层做法见（《建筑地面工 程施工及验收规范》)《GB 50209》。
2.3.在供暖房间所有墙、柱与楼(地》板相交的位置需设边界保温带边界保温带应高出精装修地面标高(待精装修地面施工完成后,切除高于地板面以上的边界保温带）.
2.4.铺设绝热层.绝热层应错缝.严密拼接.当设置保护层时,保护层搭接处至少重叠80mm.并宜用胶带粘牢。
2.5.安装分集水器,按照施工图核对分集水器位置.当立(干)管系统未清洗时,暂不与其连接.设置房间温度控制器的系统,还应检查温控器位置、分集水器处的电源接口及温控器信号线套管(预埋)等。
a.分集水器水平安装时,一般宜将集水器安装在上,分水器安装在下,分水器中心距地面不应小于350mm。
b分 集水器垂直安装时,分集水箱下端距地面应不小于150mm。
2.6.设置伸缩缝。
2.7.敷设塑料管.根据设计图纸,优先按设计间距敷设，如因现场条件限制，应结合实际情况合理分布间距;穿越伸缩缝的环路应预先穿套管;按设计环路连接分集水器上、下管口.管道弯曲半径应不小于相关产品标准中规定的最小值。
2.8.固定塑料管.管道系统应扣紧以使其水平和竖直位置保持不变 ,铺设现浇层前后,管道垂直位移不应大于5mm.塑料管固定点的间距,取决于管材,管道尺寸和系统形式.设计图纸没有要求时,管卡间距不宜大于500mm;大于90度弯曲管段的两端和中点均应固定.固定方式可采用以下几种:
a.用塑料管卡将塑料管直接固定在复合保护层的绝热板上；
b.用扎带将塑料管绑扎在铺设于绝热层表面的钢丝网上；
c.卡在铺设于绝热层表面的专用管架、管卡、管槽上。
2.9.安装过程中,应防止油漆,沥青或其它化学溶剂污染塑料类管道;应及时封堵管道系统安装间断或完毕的敞口处。
2.10.检查环路外观:每个并联环路中不应有接头:弯管处的管道截面不应变形。
2.11.试压.关闭分集水器前的阀门,从注水排气阀(或适当位置)注入清水 进行水压试验.试验压力为工作压力的1.5倍,但不小于0.6Mpa(升压时间 不宜少于15分钟);稳压1小时内压力降不大于0.05Mpa,且不渗不漏为合格。
2.12.验收签字.试压合格后,应由监理工程师或建设单位项目专业负责人 组织施工单位、业主在"分项工程质量验收表"上签字.分项工程质量验收表 见((建筑给水排水及采暖工程施工质量验收规范 》)《GB 50242》的附录C。
2.13.施工人员完成现浇层,填充混凝土时,不应迫使管子移动;避免砂浆进入绝热层及边界保温带的接缝处;于工铺平,压实混凝土,现浇层施工和养护期间,塑料管中应保持实验压力.2.14.当回填层现浇时,砂浆和室内温度不应低于5度,且保持在不低于5度至少3天。
2.15.立(干)管清洗,应在连接分集水器前对立(干)管进行清洗,直至进、出水达到相同标准。
2.16.系统试压,立(干)管与分集水器连接后,应进行系统试压,试验压力为系统顶点工作压力加0.2Mpa,降至工作压力后,不渗、不漏为合格。
2.17.系统试热.现浇层施工21天后进行试热,初始供水温度应为20-25度、保持3天,然后以最高设计温度保持4天,同时应完成系统(平衡)调试.试热和调试合格后也应由监理工程师组织施工单位等在分项工程质量验收表上签字。
四、其他
4.1.地暖系统边距均按200MM,边墙均采用防护处理。
4.2.地暖系统设计功率为120W/平方米,局部按180W/平方米。
4.3.地暖系统供水温度45-60摄氏度,最高工作温度不大于70摄氏度，集中供暖选用混水系统降低水温。
4.4.地暖系统压力适宜在0.2—0.6MPA,最高工作压力不大于1.0MPA。
4.5.地暖系统选用瑞士进口"乔治·费歇尔"盘管 ,通过"8760H"-"55年"测试。
4.6.地暖系统选用20MM聚苯乙烯板做为保温材料,长期使用地面不下沉。
