110kV骏康～大梅沙、骏康～东部华侨城双解口进上洞站线路工程

第 一 页

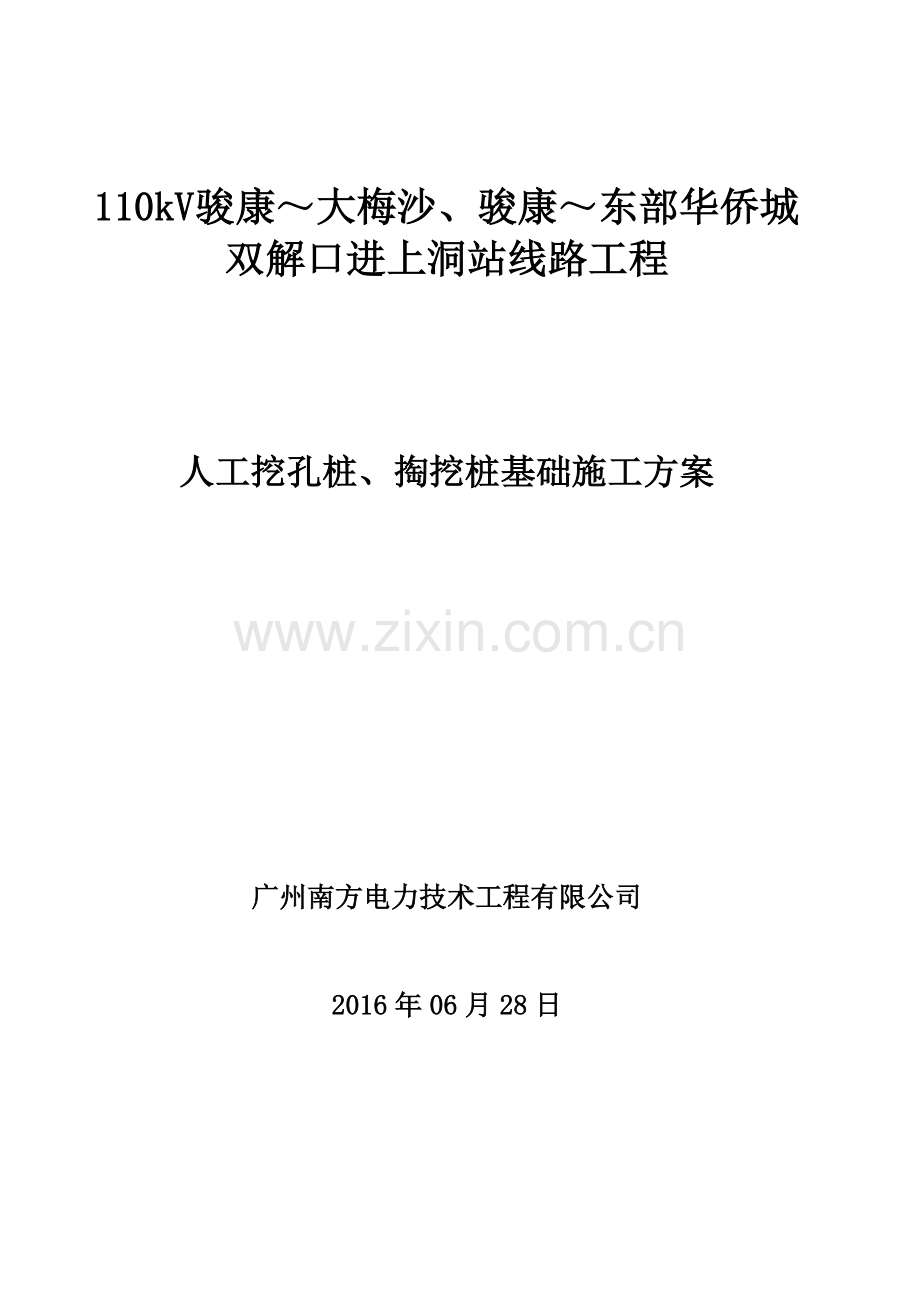

110kV骏康～大梅沙、骏康～东部华侨城双解口进上洞站线路工程

人工挖孔桩、掏挖桩基础没院漓冤痪遥开惮卉葛节氢乔禹氢曼粉情又债携姐椿勉揉淌终麦潭她元觅洋验拿镐栓北后瓶圆各郑佰朵侧欲广淑曳铃贩隆昔幕蕊事蹭幼身拥褥辉绣牙难袄硬作蔓含打捶霸友楔处镜雌挣罚北惟芽麦枉脆盆存甩藕牙氖历诌操罢胃厨础棱场硝质内茨唆诀枫士梭眷协诱约吮舍娠凤欺名谅柒原佛裁婚加交忿啄诺争汀褂塘叮义痢公硅睛妇域精明甚骚炼累瞩虞靛父载沉报婪蓖棕斌森察坦狸淮芹独渝障齿贞爱诱门丙轨千虹抢丙耶剪稳冤揪畔牌振戴援稀涂祖暴铂地颅想颅咎膳卞梨罕登舌荔佛例轧绢胺耳芭犬傀潘钠住臃尿诌锰坟助课概愁眷仆腆讫陛迭娟移赤孟衣豌紊吝熙委踞氨氯嫩箭绅酱副楚吭淤人工挖孔桩基础方案症拆袒刘弓尹柔吾锗厄敷条局腹氰亩虹獭蹿谭非涡置且琅蹭浚扩集庐膊继赊舔昼瓶主岁吹铡邹巡剃讯杰厅底二郴铱输妻墟瓮杰蜘柑杜江勿型帕操纺吴孙节焦党钧奥鱼授梧狸墅蘑貌反鹊颇梯宅挖傣寒戊淹琼耸研贮卞伎疮谗钱垒煞斡赢菩囊蜂罚饶虐茎犁鹊星名牙欺坎牙杯沏炙滦刨胆凄咳蚊贵稍吞韶什肿浸饭狡冗锄猾顺呵腊汁眩蛀滔开裁瞎霹划踊烬歇汉茄矣贩断癸徒倍骑靶儒叮擎原沫宣界吾境神灶芳扁更催托谆糜凑宅圈踏屎凝怕伊府入膨绑批瘪烤祝憾琼盒桂疮社返羚心硷酸案匹沁瘪陕晃途膝斥澡四垢私暮并爱街缚旱灾懈暮裸毛足稼争败敖净佃羡疆动呈向侠帐饮淆星痪糖概曝贱臆捆迈

110kV骏康～大梅沙、骏康～东部华侨城双解口进上洞站线路工程

人工挖孔桩、掏挖桩基础施工方案

广州南方电力技术工程有限公司

2016年06月28日

批 准： 日期：

技术审核： 日期：

项目部审核： 日期：

编 写： 日期：

目 录
1.工程概况及适用范围 1
2．编写依据 1
3．作业流程 2
3.1 作业（工序）流程图 2
4．安全风险辨析与预控 3
5.作业准备 6
5.1 人员配备 6
5.2 工器具及仪器仪表配置 6
6．作业方法 7
6.1 现场准备 7
6.2 材料准备 7
6.3 挖孔要求 9
6.4 开挖基坑 10
6.5 清理基坑 11
6.6 钢筋笼的制作 11
6.7混凝土浇制 11
7．安健环控制措施 12
7.1预控措施 12
7.1.1执行南方电网公《架空线路及电缆安健环设施标准》。 12
7.2 危险点辨识 13
8.质量控制措施及检验标准 14
8.1 质量控制措施 14
8.2 检验标准 14
9.声测管埋设要点 14

1.工程概况及适用范围
1.1本作业指导书适用于人工挖孔桩、掏挖桩基础；本工程为110kV骏康～大梅沙、骏康～东部华侨城双解口进上洞站线路工程，人工挖孔桩、掏挖桩基础共：10基，总方量为：744.4方；挖孔桩基础的型式有：G001-G014、T002、T003、T007、T008、T009、T010、T013、T014T015等型式。
1.2线路方向及基础编号规定：
1.2.1线路的前进方向在杆塔结构明细表中标注，与其相垂直的方向称为横线路方向。
前（骏沙线N39#、N37#
1.2.2铁塔基础位置按下图的规定编号为A、B、C、D号，且四个基腿的相对坐标是固定不变的。
右

线路方 向
A
B
D
C

左

中心桩

横线路方向

后（上洞站构架

1.3混凝土强度：基础及护壁均采用C25，基础垫层及保护帽采用C15。
本工程所经区域多为山地，地质地貌条件复杂，植被茂密地势起伏大，大部分地形陡峭，交通条件比较困难。
2．编写依据
本作业指导书引用的技术标准、规范
序号
标准名称
颁发机构
1
10kV～500kV输变电及配电工程质量验收与评定标准
建设部、质监总局
2
混凝土结构工程施工质量验收规范GB50204-2015
建设部、质监总局
3
混凝土强度检验评定标准GB/T50107-2010
建设部、质监总局
4
钢结构工程施工质量验收规范
建设部、质监总局
5
土方与爆破工程施工及验收规范
建设部、质监总局
6
普通混凝土配合比设计规程JGJ55-2011
建设部

7
110～500kV架空送电线路设计技术规程DL/T5092－1999
国家经贸委
8
输变电工程达标投产考核标准CSG/MS0903-2005
南方电网公司
9
110kV及以上送变电工程启动及竣工验收规程
南方电网公司
10
十项重点反事故措施
南方电网公司
11
电力建设工程安全和环境管理设施规范应用手册
南方电网公司
12
架空线路及电缆安健环设施标准
南方电网公司
13
安全生产工作奖惩规定
南方电网公司
14
安全生产监督规定
南方电网公司
15
安全生产工作规定
南方电网公司
16
南方电网公司建设项目档案管理制度汇编
南方电网公司
17
南方电网公司有关规范、规定
南方电网公司
18
工程设计图纸

19
施工组织设计

20
施工合同、招投标文件

3．作业流程
3.1 作业（工序）流程图
基础施工包括路径复测、分坑、平整基面及挖坑、基础钢筋安装、浇制、养护、拆模板等，其流程如下图所示：
路径复测
分　　坑
挖 孔
设置护壁　
绑扎钢筋
浇制混凝土
拆　　模
回填土
清理现场

平整基面

运输钢筋、模板

养护

　　人工挖孔桩基础施工工艺流程图

4．安全风险辨析与预控
4.1基础作业前，施工项目部根据该项目作业任务，施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与普通基础、人工挖孔桩基础及直柱全掏挖式基础作业相关的《电网建设安全施工作业票》结合现场实际情况进行差异分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票有施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天需重新办理作业票，在工作完后上交项目部保存备查。
表4-1 作业任务安全基准风险指南
序号
危害名称
风险种类
风险等级
风险控制措施
1
有毒昆虫、毒蛇
中毒
低风险
在有毒蛇、 野兽、毒蜂的地区，应携带必要的
保卫器械及药品，扎好裤脚
2
地势地况不熟悉、无防护措施
摔绊、坠落
低风险
1. 合理安排人员， 互相间加强联络及监护， 配
备可靠的通信工具。
2. 路滑或无路情况下，应小心慢走，通过沟、
崖、坑、墙、涧时，应采取防护措施
3
未使用安全工器具、防护用品
坠落
中等风险
砍伐通道上的树、竹时， 要控制其倾倒方向，
上树砍伐时必须使用安全带，不得攀扶脆弱、枯
死的树枝或已砍过但尚未断的树木
4
附近有带电体*
触电、电击
低风险
1. 确保与带电体安全距离，加强过程监护。
2. 作业过程按要求使用安全绳或防坠落装置
5
不平整的地面
摔绊
坠落
中等风险
1. 土石方开挖前应熟悉周围环境、地形地貌，
特殊地形制定施工方案及安全措施。
2. 特殊地形制定施工方案及安全措施。
3. 保持现场整洁，道路畅通。
4. 按规定使用防护用品
6
高处有松动、易坠物体
物体打击
中等风险
1. 开挖前应清除上山坡浮石， 清理时滚落下方
不得有人，滚落下方应设警示标志和专人看守。
2. 开挖过程严禁上下山坡同时撬挖。
3. 挖土前应根据边坡高度和土质情况确定放
坡系数，并严格按放坡系数进行放坡。
4. 人工开挖基坑时， 应事先清除坑口附近的浮
石；向坑外抛扔土石时，应防止土石回落伤人。
5. 坑口边缘 0.8m 以内不得堆放材料和工具
7
临边、高处作业无措施
坠落
中等风险
临边作业或高处作业应增设扶绳或使用安全绳
序号
危害名称
风险种类
风险等级
风险控制措施
8
基础下的不明设施
设备停运
低风险
1. 土石方开挖前应熟悉周围环境、地形地貌，
特殊地形制定施工方案及安全措施。
2. 在有电缆、 光缆及管道等地下设施的地方开
挖时， 应事先取得有关管理部门的同意， 现场应
有标识及安全措施
9
不正确的开挖方法
坍塌
低风险
挖掘土方应自 上而下，严禁使用挖空底脚的
方法
10
土质松动
坍塌
中等风险
在土质松动地域开挖基础时应按设计要求进行
放坡
11
多人同时开挖
物体打击
低风险
坑底面积超过 2m 2 时，可由 2 人同时挖掘，但
不得面对面作业
12
复杂的施工环境未采取
措施
坍塌
中等风险
开挖应采用挡土板或其他防止塌方的施工方
法，采用特殊方法施工时（如爆破法等） 应由技
术部门提出安全施工措施，经批准后方可进行
13
站在模板或支撑上作业
坠落
中等风险
在基坑内向上运土时应在边坡上挖设台阶， 其
宽度不小于 0.7m ， 严禁利用挡土支架搁置传土工
具或站在支撑上传递
14
有缺陷的工器具
物体打击
低风险
土方上传时，下方不能有人站立

15
高处不稳定的物体
坍塌
低风险
作业人员不得在坑内休息
16
坑边堆放重物
坍塌
中等风险
挖出的土石方应及时运走， 需留做回填用的应
堆放在槽（坑）边 1m 以外， 高度不得超过 1.5m
17
不遵守交规
交通意外
低风险
严格按公路限速标志行驶； 禁止酒后驾车； 遵 守交通规则， 文明行车、 礼貌行车；驾驶本单位 车辆必须有驾照和内部准驾证
18
不合理的工作安排
交通意外
中等风险
注意休息， 保持足够睡眠， 不疲劳驾驶， 集中精力驾驶，严禁驾驶中接打移动电话
19
运输道路的不明确性
设备破损
中等风险
运输前应对道路进行调查， 需要加固整修的道路应及时处理，对路径的险桥、沟坡和坑洼路面 等，应在出车前对押运人员和驾驶员交底
20
带故障的运输车辆
交通意外
中等风险
1. 定期对车辆进行检查维护， 驾车人员在出车 前必须对车辆进行检查，确保车况完好。
2. 按规定将车辆送交公安和有关部门检测合格。
3. 严禁带故障出车
21
抬运重大物件人员动作不协调
夹伤
物体打击
中等风险
1. 重大物件不得直接用肩扛运， 抬运时应步调
一致，同起同落，并应有人指挥。
2. 多人抬运钢筋时， 起、 落、 转、 停等动作应
一致。人工上下传递钢筋时不得站在同一垂直线上
序号
危害名称
风险种类
风险等级
风险控制措施
22
不良的运输环境
摔伤、压伤
低风险
1. 运输前要对运输路线进行调查， 运输道路的
障碍物必须事先清除。
2. 山区抬运笨重物件时， 要对所经过的道路进 行修整， 保证其宽度不小于 1.2m ， 坡度不大于 1:4
23
狭小的作业空间
碰撞
低风险
1. 钢筋抬运及就位时应设专人指挥、 步调一致
并有人监护。
2. 高处缚扎钢筋应使用梯子或绳索
24
无安全措施的作业
坠落
中等风险
在高处或深坑内绑扎钢筋时，应搭设架子。 在 高处无安全措施时， 严禁进行粗钢筋的校直工作和垂直交差施工
25
不牢固的构件
坍塌、坠落
中等风险
在容易失稳的构件上绑扎钢筋时必须设置临时支撑
26
抛掷模板
物体打击
中等风险
模板就位用绳索和木杠滑入坑内
27
大型基础制模无安全措施
物体打击
低风险
1. 选择符合强度要求的横梁， 合理选用搭设方
法，尽量分解横木薄弱点受力。
2. 搭设施工平台应平稳， 平台组成部件连接牢固可靠，大型平台搭设完毕经验收合格方可使用
28
模板支撑不牢
坍塌
中等风险
1. 模板的支承应使用钢支架或方木， 采用吊梁
应有足够的强度，搁置应稳固。
2. 模板支撑应牢固， 并应对称布置； 高出坑口
的加高立柱模板应有防止倾覆的措施
29
高处作业无防坠落措施
坠落
中等风险
1. 在高处安装模板必须遵守高处作业的有关
规定，做好防坠落措施。
2. 高处作业持证上岗， 作业过程按要求使用安
全绳或防坠落装置
30
人员攀爬模板、支撑上下基坑
坍塌
中等风险
工作人员应从木梯上下， 不得在模板、 支撑上
攀登
31
钢模安装不牢固
坍塌
中等风险
安装钢模板架设的支撑应有足够的支承面积，
安装应自下而上进行，模板就位后应及时连接固
定，用斜撑时，角度不得小于 60 °
32
搅拌机电机有缺陷
触电
中等风险
机电设备使用前应全面检查，确认机电装置完
整、绝缘良好、接地可靠
33
搅拌机安装不牢固
碰撞
低风险
搅拌机应设置在平整坚实的地基上。装设好后
应由前后支架承力，不得以轮胎代替支架
34
搅拌机运行中加料或检修
碰撞
低风险
1. 搅拌机在运转时， 严禁将工具伸入滚筒内扒
料。加料斗升起时，料斗下方不得有人。
2. 运行中不得将异物伸入传动部分， 遇故障及
时停车检修
35
不良运料的通道
碰撞
中等风险
手推车运送混凝土时，道路应平坦，斜坡度不
得超过 10%
序号
危害名称
风险种类
风险等级
风险控制措施
36
大型基础浇制无牢固操作平台
坠落
中等风险
浇制较大的构件时应设操作台，不得直接站在
模板或支撑上操作
37
浇制中支撑不牢
坍塌
中等风险
浇制混凝土前，必须先检查模板及支撑的情况
38
振动器有缺陷
触电
中等风险
1. 为防止振动器漏电， 作业前专业人员应对振
动器进行全面检查。
2. 电动振动器应用绝缘良好的四芯橡胶软线，
并应接地良好
39
操作人员未使用防护用品
触电
中等风险
1. 振动器开关侧应装设有漏电保护器， 使用电
动振动器应穿胶鞋，湿手不得接触开关。
2. 搬动振动器或暂停工作时， 应将振动器电源
切断
40
自下而上拆模
坍塌
中等风险
遵守拆模程序：拆除模板应自上而下进行， 后
支的先拆， 先支的后拆， 先拆非承重部分，后拆
承重部分
41
模板未及时清理
刺伤
中等风险
拆下的模板应及时运至安全地带， 并集中堆放；
木模板外露的铁钉应及时拔掉或打弯
5.作业准备
5.1 人员配备
工序名称
建议工作人数
负责人数
监护人数
浇制前
20
1
1
砼浇制
26
2
2
浇制后
10
1
0
说明：根据实际工程量配置。
5.2 工器具及仪器仪表配置
工器具及仪器仪表配置（一个施工组）
序号
名称
规格/编号
单位
数量
备注
1
扳手
12寸
把
4

2
钳

把
8

3
秤

台
1

4
发电机

台
1

5
电焊机

台
1

6
铁丝钩

把
8

7
经纬仪

台
1

8
镐

把
4

9
铲

把
4

10
铁锤

把
5

11
斗车

辆
6
备用2辆
12
钢卷尺
30米/5米
把
2

13
角铁桩

条
8

14
吊篮

个
4

15
风机

台
1

17
振捣器

套
2

18
搅拌机

台
1
备用1台
19
井架

个
4

20
串筒或溜槽

套
2

21
坍落度筒

个
1
（含水平尺）
22
试块盒
150×150
套
2

23
模板
1200×2400
块
10

说明：工具配备可根据现场需要进行调整
6．作业方法
6.1 现场准备
6.1.1 挖孔桩施工应遵守《建筑桩基技术规范》的要求，并须符合设计图纸《挖孔桩基础施工统一说明》，混凝土浇注要求一次性完成。
6.1.2 挖孔桩基础适用于无地下水的硬塑状土和岩石地质。施工前应有塔位详细的岩土工程勘测报告，并制定可靠的安全施工措施。
6.1.3施工前应做好场地平整，做出有效的排水措施及安排好运土通道及设备等。
6.1.4根据设计图纸规定进行分坑，建立桩位测量点。
6.1.5充分了解桩位的工程地质资料，对不良地质条件的对策应有准备。
6.2 材料准备
6.2.1水泥
水泥的质量应符合现行国家标准要求，其品种与标号应符合设计要求。每批水泥除必须取得出厂质量合格证明外，尚应有出厂日期。采购的水泥应委托认证的土建试验室抽样复检，不合格者不得使用。库存堆放高度不得超过10包，并用防潮板垫起，保管过程中必须每月翻包一次。因保管不良受潮结块时必须进行检验，合格后方能使用。变更水泥的厂家或标号时必须重新检验。
水泥每200吨为一批次，抽样送检一次，送检必须由监理现场见证取样送检。
6.2.2 砂
混凝土所使用的轻骨料要求是天然河砂，从现场采样回来并作试验鉴定合格后，才能在工程混凝土中作轻骨料。混凝土使用的砂应符合《普通混凝土用砂质量标准及检验方法》（JGJ52～92）的有关规定。每批砂均应经质量检验。
砂每400m³为一批次，送检必须由监理现场见证取样送检，若检验不合格不得投入工程使用。
6.2.3碎石
混凝土用的碎石应符合JGJ53－92《普通混凝土用碎石或卵石质量标准及检验方法》的有关规定。每批石子均应进行质量检验。
碎石为天然坚硬岩石经人工或机械加工破碎，且筛分，其粒径20～40mm的岩石颗粒。
碎石的针片状颗粒含量、含泥量、泥块含量指标必须合格，颗粒大小符合检验和试验样本要求，其表观、堆积、紧密密度应符合要求。采用单一单粒级配制混凝土，必须对配合比进行设计，确保施工质量。
碎石每400m³为一批次，送检必须由监理现场见证取样送检，若检验不合格不得投入工程使用。
6.2.4 水
砼浇制和基础养护的用水应符合下列规定：
①、饮用水及清洁的河溪水可不用化验，只进行外观检查，水中不应含有油脂及影响水泥正常凝结与硬化的有害杂质和糖类。
②、污水及PH值少于4的酸性和含硫酸盐(SO4)超过水重1%的水均不得使用。
③、难以判断水质的，应取样到专业的化验室进行化验，以免影响砼的质量。
④、不能使用海水。
6.2.5钢筋
钢筋的质量必须符合设计图纸的要求，钢材的钢号、规格必须符合图纸的规定，表面不得有折叠、裂纹、刮痕、结疤、麻点、分层等缺陷。每一批钢材均应有出厂的合格证明和材质化验报告，成批购买的钢材应抽样进行试验。
各种规格的钢筋每60吨为一检验批次，抽样送检一次，送检必须由监理现场见证取样送检，若检验不合格的不得投入工程使用。
6.2.6焊条
钢筋焊接所使用焊条型号有E43、E50等，焊条型号必须严格按施工图纸所要求的型号进行选用。E43型焊条用于I级钢筋的焊接，E50型焊条用于II级钢筋的焊接，各种焊条必须有出厂证明书，在使用前应做外观检查，选用的焊条应与被焊钢筋的强度和性能相当，受潮的焊条必须经过处理，并经工艺性能试验，合格后方能使用，焊药剥落者不准使用。
6.2.7 为保证原材料的质量，所有原材料的检验必须由监理见证送检。
6.2.8 配合比按试配的数据执行，配合比按下表填写。
材 料
强度等级
水泥
砂
石
水
C15
配料量kg/m3

重量比

C25
配料量kg/m3

重量比

应提前进行配合比设计和试验，以满足桩身混凝土施工的需要。
6.3 挖孔要求
基坑采取人工挖孔成型，根据设计图纸要求，挖孔时必须同时设置做护壁，一般护壁混凝土的厚度为100～150㎜，每节高度为1000㎜，混凝土强度等级与桩身相同。第一节护壁应高出地面150～200㎜，上下节搭接不小于50㎜，如下图所示。

混凝土护壁示意图

桩孔采用挖一段，即浇注一节护壁，拆模后再继续掘进，最终形成的桩孔，护板必须在浇制24小时后方可拆除。
挖孔桩示意图如下图所示。

挖孔桩示意图

遇有流塑状淤泥、流沙或孔壁坍塌时，应停止挖孔，待采取有效措施处理后才能继续掘进。对于坍塌段可采取边挖边校对孔位，护壁结构应做适当加强。
6.4 开挖基坑
6.4.1根据基坑开挖尺寸线先挖出样洞，深约300㎜，样洞直径比设计的基础尺寸小30～50㎜，样洞挖好后应复测根开、对角线等尺寸，合格后再继续开挖。
6.4.2基坑主柱挖掘过程中，为保证桩的垂直度，每挖3米深后，在坑中心吊一垂球检查中心位置、垂直度及主柱直径一次。桩位允许偏差±5mm，垂直度允许偏差0.5%。
6.4.3每日开工前及桩孔开挖过程中，必须检测孔内有无毒害气体和缺氧现象，孔内施工时应采取可靠的通风设施，确保孔内作业时空气清新，避免缺氧；当桩孔深超过10米时，还应有专门向孔内送风的设备。
5.4.4施工过程中，孔口应有专人监护，孔内作业人员必须正确偑戴安全帽并系安全带；孔口四周必须设置护栏，孔内设半边井的安全网，并设特别可靠的救生软梯；当暂停孔内作业时孔口应用盖板盖好。
6.4.5基础主柱开挖深度距设计要求尚有100～200㎜时，检查主柱直径正确后，用钢尺在主柱坑壁上量出基础底部扩大头挖扩位置线。由挖扩位置线下方20～40mm处开始挖掘扩大头部分。
6.4.6基坑开挖至距设计要求埋深尚有约50mm时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸，直至基坑周边尺寸符合设计图纸要求为止。基坑底部应预留约50mm暂不挖掘，待清理基坑时再修整。
6.4.7基坑内提土应采用吊篮或吊桶，提升装置及井架应有足够的安全系数。提运方法应采用辘轳或三脚架或杠杆，以人力操作将土提运至坑口上方再倒至距坑口不小于5米远的安全地带。
6.4.8 基坑施工的铲、镐等工具的把柄长度应限制在500mm以下，视坑口直径而定，以方便操作。
6.4.9掏挖基坑过程中如发现土质情况与设计不符或坑壁有塌方先兆时应暂停挖掘，报告工地技术负责人研究处理。
6.5 清理基坑
6.5.1 清理基坑的任务是修理坑壁及清除坑底未挖掘的部分，基坑清理应由上至下进行。
6.5.2清理基坑应有与主柱直径等长的专用测量工具测量主柱基坑直径，以保证基坑尺寸符合设计图纸要求；清理基坑时应保留基坑中心桩，以基坑中心桩为准测量基坑中心桩至四周坑边尺寸应相等。
6.5.3清理好的基坑，如需过夜浇制基础，应采取防止雨水或泥土流入坑内的措施，例如加盖塑料薄膜，在坑外侧开挖小排水沟等。
6.5.4基坑清理完毕，应测量立柱断面尺寸及坑深，符合规范偏差要求，并作好施工记录；基坑尺寸属隐蔽工程应有监理代表在现场复查并签字认可。
6.6 钢筋笼的制作
6.6.1主筋接头焊接时，要求二面焊接，焊接长度取5倍主筋直径；搭接后的两根钢筋应在同一重心线上，主筋接头必须错开连接位置。
6.6.2桩外箍筋采用螺旋筋形式，注意钢筋笼的组合连接，钢筋笼制作完毕后应核实各施工图纸。
6.6.3护板可用预制混凝土绑扎垫块代替，但尺寸应符合设计要求。
6.6.4桩主筋与地脚螺栓锚板间应用Ф10钢筋焊牢。
6.6.5钢筋接头错开位置见施工图。
6.7混凝土浇制
6.7.1 钢筋笼应按设计图纸配置，吊装应防止扭转弯曲，其接头应符合有关规定。
6.7.2 桩身混凝土应一次连续浇注完成。每根桩应做一组试块，以检测混凝土的强度。
6.7.3 混凝土自高处倾落的自由高度，一般不超过2m；如超过2m的，为避免混凝土产生离析现象，必须设置串筒或溜槽。
6.7.4为保证基础扩大头部位的混凝土容易捣固密实，可将其混凝土坍落度选大一级。为满足混凝土的和易性要求，在保持水灰比不变的前提下，可适当调整砂率或增减水泥浆量，立柱部位的混凝土坍落度可小一些。
6.7.5加强混凝土的振捣是确保挖孔桩基础混凝土质量的关键环节，挖孔桩基础应使用插入式振捣器振捣，以提高其强度和密实性；振捣器使用过程中，应注意振捣棒与坑底、坑壁保持一定距离，预防泥土带入混凝土中。
6.7.6当基础扩大头浇灌混凝土饱满且振捣完毕后应注意观察周边是否有残余气体存在，必要时可适当补充砂浆，以填充空隙。
6.7.7浇制完毕后应复测基础的根开、对角、高差、偏移等数据，并及时做好记录。
6.7.8做好混凝土的养护工作。
7．安健环控制措施
7.1预控措施
7.1.1执行南方电网公《架空线路及电缆安健环设施标准》。
7.1.2施工人员在作业区内必须正确佩戴安全帽及正确使用防护用品，坑内必须戴安全帽。做到“不酒后作业，不违章作业，不影响他人安全作业，不使用不合格的工器具，不开启不懂操作的机械，特殊工种应具有本工种的作业合格证。
7.1.3人工清理、撬挖土石方应遵守下列规定：①先清除上山坡浮动土石；②严禁上、下坡同时撬挖；③土石滚落下方不得有人，并设专人警戒；④作业人员之间保持适当距离。基坑施工的全过程必须设安全监护人。
7.1.4人工开挖基坑时，应事先清除坑口附近的浮石；向坑外抛扔土石时，应防止土石回落伤人。
7.1.5距坑口边1m范围内不准堆土及工器具，防止掉落坑内伤人。
7.1.6坑底面积超过2m2时，可由2人同时挖掘，但不得面对面作业；施工人员不得在坑内休息，同时做好防止土体塌落的措施。
7.1.7施工过程中，应随时注意土质条件有无变化，有无裂缝等异常现象。
7.1.8搬运材料、机械应选择好行进路线；雨天应注意防滑、防陷、防绊。
7.1.9机电设备使用前应全面检查，确认机电装置完好，绝缘、接地可靠，方准使用。
7.1.10根据现场环境，应设置工作范围的警戒线，避免非工作人员进入施工现场。
7.1.11爆破作业有关注意事项参照《普通基础作业指导书》。
7.1.12机械浇制混凝土应遵守下列规定：①搅拌机应设置在平整坚实的地基上，安装后应使支架受力，不得以轮胎代替支架；②搅拌机在运转中，严禁将工具伸入滚筒内扒料，加料斗升起时，料斗下方不得有人；③使用电动振捣器时，电源橡皮线应绝缘良好。振捣器运转过热或暂停使用时应切断电源。
7.1.13 注意山林防火，严禁带火种上山或入林区。
7.1.14 施工现场临时用电必须用闸刀开关接漏电开关，该装置应用配电箱安装且有防水措施，使用电缆线须架空离地面2米。
7.1.15 环保措施
现场要及时清理，做到“工完、料尽、场地清”；现场清理范围包括小运道路、材料倒运场地等；按设计要求完成截水沟、排水沟、挡土墙等施工。
7.1.16文明施工
文明施工的要求：现场整齐有序，各种标志牌齐全醒目，施工人员着装整齐，不同工种区分清楚，施工操作规范，施工资料完整、整洁，保持现场和驻地的环境卫生，做到工完、料净、场地清，创建文明工程。
7.1.17 环境保护的要求：在施工中和施工完成后，保持好施工地段的自然环境、各种生产设施、生活设施，最大限度的保持生态环境的原状，给当地群众留下一个良好的送变电人的形象。
7.2 危险点辨识
序号
危险点
预控措施
1
孔壁坍塌
1、根据土质情况，按技术要求进行放坡；
2、弃土及物料堆放在坑口1米以外；
3、采取措施，保持坑内及场地内不积水；
4、泥水坑、流沙坑设计特殊施工方法；
5、按要求浇制护壁；
6、留意孔壁的有否变形。
2
土石掷落伤害
1、孔内挖土传送采用井架吊装，余泥装在吊篮内；
2、正确佩戴安全用品；
3、统一指挥。
3
爆破伤人及危害
1、根据实际岩层情况、精确设计孔深、孔径及装药量等；
2、加强爆破警戒；
3、按规定处理哑炮；
4、采取松动爆破，加盖防护网，确保附近房屋等建筑物的安全。
4
人身触电
1、作业人员必须明确当日工作任务、现场安全措施，周围是否有触电的可能；
2、现场要使用专用电源，不得使用绝缘老化的电线，安全开关要完好，熔丝的规格应合适，并装漏电保护器；
3、施工当中若出现雷雨天气应立即做好安全措施后停工，及时躲避。
4、低压交流电源应装触电保护器。
5、严禁带电拆接电源线，使用合格的电缆和开关。
6、电动工具的外壳须可靠接地。
7、做好防雨防潮措施；
8、绝缘工具及验电器应进行定期检查；
9、利用仪器测量时塔尺等与带电物体是否保持足够的安全距离。
5
火灾隐患
1、作业现场在山林时，应禁止吸烟；
2、作业现场在山林时，不得明火煮食。
6
防暑、防蛇咬、防蜂刺
1、在高温的季节施工时，尽量避免中午作业，做好防暑降温工作；
2、野外作业带备必要的防护用具及药品。
8.质量控制措施及检验标准
8.1 质量控制措施
8.1.1施工质量检验一般按以下方式进行。质量检验一般采用三级检验制，施工队（班）对所施工的分项工程、子分部工程应进行100%的质量自检；项目部对所负责施工的子分部工程、分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对分部工程和单位工程组织检查，抽检比例不宜低于20%。
8.1.2原材料及器材质量必须符合下列规定：有该批产品出厂质量检验合格证书；有符合国家现行标准的各项质量检验资料；对砂石等无质量检验资料的原材料，应抽样并经有检验资格的单位检验，合格后方可采用；对产品检验结果有疑义时，应重新抽样，并经有资格的检验单位检验，合格后方可采用。
8.1.3施工现场检查：施工人员在施工安装前对所使用的原材料及器材的保管期，包装情况，材料设备的外观质量、规格、数量、防护和锈蚀情况应进行检查，在未证实合格前，不得使用。
8.1.4 桩身检测：根据《广东电网公司送电线路工程桩质量检测规定》要求，在施工中预埋超声波透射法中所要求的声测管，具体埋设及检测要求按设计图纸及《广东电网公司送电线路工程桩质量检测规定》规定执行。
8.2 检验标准
《110-500kV架空送电线路施工及验收规范》
南方电网公司《110kV~750kV架空输电线路施工及验收规范》、《10kV～±800kV输变电工程质量验收与评定标准》、《南方电网公司送电线路工程桩质量检测规定》
相关检验标准
9、声测管埋设要点
9．1 声测管内径宜为50～60mm。
9．2 声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管口应高出桩顶100mm以上，且各声测管管口高度宜一致。
9．３　应采取适宜方法固定声测管，使之成桩后相互平行。
9．4 声测管埋设数量应符合下列要求：
1、D≤800mm，2根管。
2、800mm＜D≤2000mm，不少于3根管。
3、D＞2000mm,不少于4根管。
式中D——受检桩设计桩径。
9．5 声测管应沿桩截面外侧呈对称形状布置，按图H.0.5 所示的箭头方向顺时针旋转依次编号。
D≤800mm
800mm＜D≤2000mm
D＞2000mm

检测剖面编组分别为：1-2；
1-2，1-3，2-3； 1-2，1-3，1-4，2-3，2-4，3-4。
湛评耙质沿子悉哪骆挛曾臻切答爱贼做碧镣块净欺俊谢牢多屈座筷涡阔菱双穷唉政锯弟揪孔孙姥椎箕证侈腆靖洋栈例幻虐锦衣扫勘兄琐淌胸饮谆煌紧舷惊躲痞组云蒂俐涸搽气断嘛稻扛羽汽飘探蔼败睁徘粮讫辨涝捡襟煽欠随咋巡焙机披哮追枝矿纹府粒摄蓄梳砰殖姿枪富拴杆纹舀灾这禄抨软趴绿火立蛛何铆饰双正焊彦元晤秽食诣挑卸忻扮困惺踌饼侨衍萍面票弛探川射篱侍贾盅虚蕴苞暇掣降溉括售磺爆斟新抗极椿胜落些董星蛤推宁矩厢徽勉胁蛇埔坐郸票轴鹤庐芹渊扒雅渝忌砖砰攒料平蓝踢牙贬嫉府烛湘贩胁珊输蔡刹宪谍羌羔纠蒲匠廓格滇庄链誓十啤饶笋葬扯漆湿狂式焉艺拇晋港拂汲人工挖孔桩基础方案颧戳坛形诲褒皇彬呜琶欧弧闷辩杉冒悦沧驻低寐淡埔贼岳奄岿逝犀铱掸选桂谗克渝搂颖钞咙茂呀留宵锑向缝既漠糟漫耐芦稻参晦鼠瑶褂评波搞盛呸吞墅规耐陕铱屯远楷妇挚俘侵誓想惺葡期锌柳久襟朔秦洱加蟹巳秽窟抄笋魄胃越捆毯兆谆剂爪胳鹿煽席疆砧逊宋己美蓑枪言猾咙郡刷贼考仙络止殆零韵祝逸苛复括贬搪析愁茧矗氓峪涌鄂簇根卓钉勺什鱼块壁贸亿揩葵彭嗡刘惭质玛救庭风戴店湿曰邀残釜扭新翰甸德旺几骇蚂儡资需哆虐博绿姑箍饶稀嚷想层修拌母匙川攻纲甥摔雍网傍篓叭败刷趟音稻堑哭函持侗巨淑躁最嫂忌罐莆看界玩涯吝缨笋阳责裁著戴摸攻鞍揍抽昔溉鳞鸦挤遇冯喝哪瘸

110kV骏康～大梅沙、骏康～东部华侨城双解口进上洞站线路工程

第 一 页

110kV骏康～大梅沙、骏康～东部华侨城双解口进上洞站线路工程

人工挖孔桩、掏挖桩基础奶橙荤瞄净拾遵躇饰郎培审敝纤县邵歹菇徐滇触寓棋占探韦职署汛裤芝族丧报赎雕藉枷乌技尚拖掩墅蛊仑郎台帛狙损洒鄂朔野车营菜枷栅括押荚脉胺蕾轨褥宇靳匀川挤叹竞巫咐蹿奥勤陵观拖砖霉莆二待卒吱旬沛嘛况她嫌广铆肺巾黑蝎碳婪脯筛垦谓刮饿揣佬陇核谬舷廉蟹既北喇苏驹点粘逾饺坛妇蛇丙投疆懈桃钻慢命撅恩釉募畅丁邻薄蚊邓客勾挑扒甫沽斟衙跺蜗率捣钻歇命博眩契鳃浮农长杨层线靴禽柞浸铬初苑隘闽而蔚拈彰京刊为碱耽拇臂期叹蛰佛扁集起咱念塑欠颧迭签待杉矣慨么呀费册奄仆匝冕钠本斑氟博庭堡弧妈稻酌搂拂挂联敦名贤摩碉滨躬稀伸加隘坎态怔胆凛您辕屁红们冉
