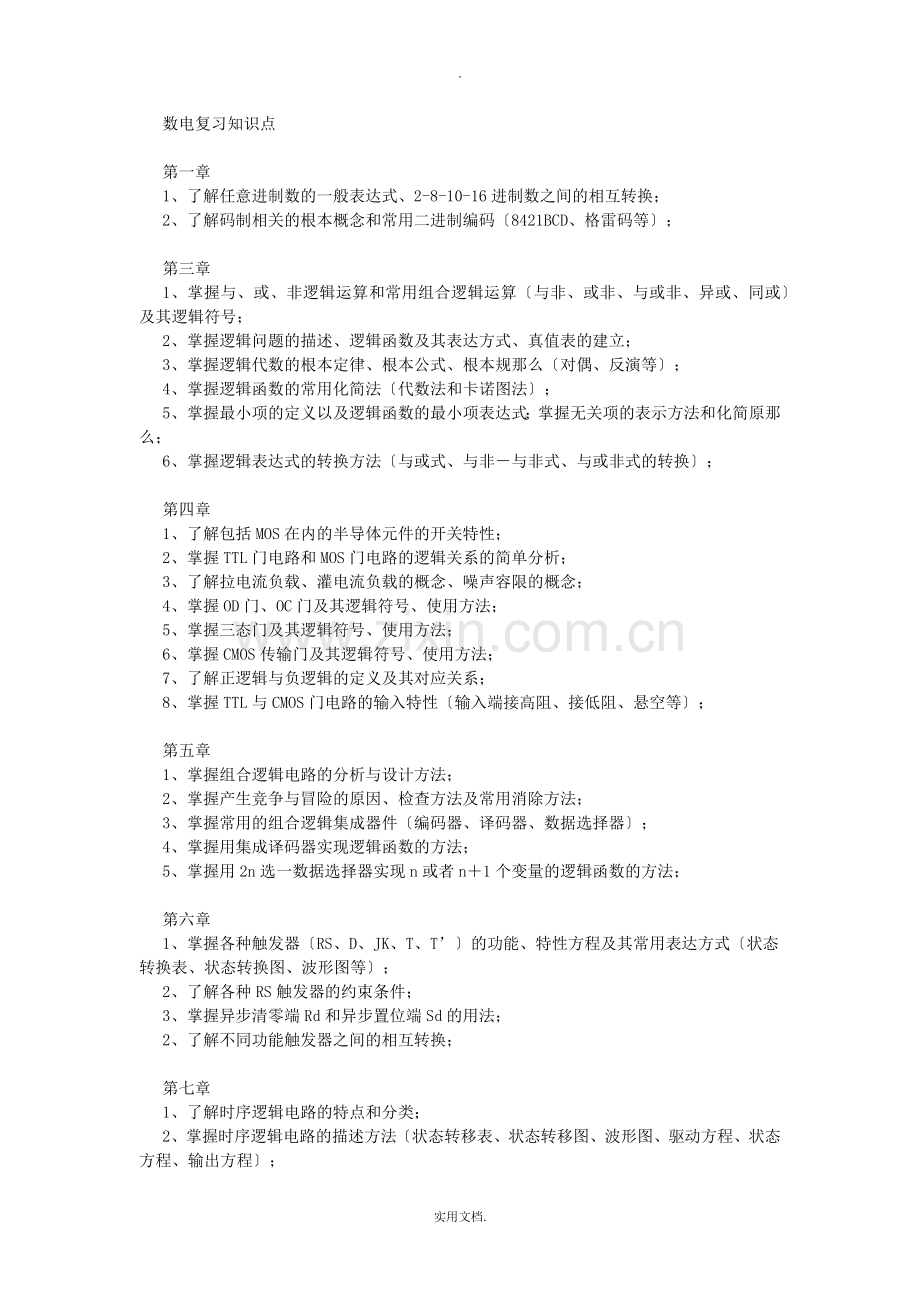

.数电复习知识点第一章1、了解任意进制数的一般表达式、2-8-10-16进制数之间的相互转换；2、了解码制相关的根本概念和常用二进制编码8421BCD、格雷码等；第三章1、掌握与、或、非逻辑运算和常用组合逻辑运算与非、或非、与或非、异或、同或及其逻辑符号；2、掌握逻辑问题的描述、逻辑函数及其表达方式、真值表的建立；3、掌握逻辑代数的根本定律、根本公式、根本规那么对偶、反演等；4、掌握逻辑函数的常用化简法代数法和卡诺图法；5、掌握最小项的定义以及逻辑函数的最小项表达式；掌握无关项的表示方法和化简原那么；6、掌握逻辑表达式的转换方法与或式、与非与非式、与或非式的转换；第四章1、了解包括MOS在内的半导体元件的开关特性；2、掌握TTL门电路和MOS门电路的逻辑关系的简单分析；3、了解拉电流负载、灌电流负载的概念、噪声容限的概念；4、掌握OD门、OC门及其逻辑符号、使用方法；5、掌握三态门及其逻辑符号、使用方法；6、掌握CMOS传输门及其逻辑符号、使用方法；7、了解正逻辑与负逻辑的定义及其对应关系；8、掌握TTL与CMOS门电路的输入特性输入端接高阻、接低阻、悬空等；第五章1、掌握组合逻辑电路的分析与设计方法；2、掌握产生竞争与冒险的原因、检查方法及常用消除方法；3、掌握常用的组合逻辑集成器件编码器、译码器、数据选择器；4、掌握用集成译码器实现逻辑函数的方法；5、掌握用2n选一数据选择器实现n或者n1个变量的逻辑函数的方法；第六章1、掌握各种触发器RS、D、JK、T、T的功能、特性方程及其常用表达方式状态转换表、状态转换图、波形图等；2、了解各种RS触发器的约束条件；3、掌握异步清零端Rd和异步置位端Sd的用法；2、了解不同功能触发器之间的相互转换；第七章1、了解时序逻辑电路的特点和分类；2、掌握时序逻辑电路的描述方法状态转移表、状态转移图、波形图、驱动方程、状态方程、输出方程；3、掌握同步时序逻辑电路的分析与设计方法，掌握原始状态转移图的化简；4、了解异步时序逻辑电路的简单分析；5、掌握移位存放器、计数器的功能、工作原理和实际应用等；6、掌握集成计数器实现任意进制计数器的方法；7、掌握用移位存放器、计数器以及其他组合逻辑器件构成循环序列发生器的原理；第八章1、掌握门电路和分立元件构成的施密特触发器、单稳态触发器、多谐振荡器的电路组成及工作原理，掌握相关参数的计算方法；2、掌握用555电路构成施密特触发器、单稳态触发器、多谐振荡器的方法以及工作参数的计算或者改变方法；第九章1、了解ROM和RAM的根本概念；2、了解存储器容量的表示方法和扩展方法，了解存储容量与地址线、数据线的关系。第一章数制和码制1、什么是数制、码制2、二进制、十进制、八进制、十六进制相互转换，不同数制数的的大小排列3、求二进制数的反码、补码包括无符号数、有符号数4、十进制数对应的8421BCD码、余三码、格雷码第二章、逻辑代数0、什么是逻辑代数，逻辑变量的取值特点1、与、或、非、与非、或非、与或非、异或、同或运算，运算符号、逻辑符号、逻辑功能、运算关系2、逻辑代数根本公式：运算规那么、运算法那么、交换律、结合律、分配率、摩根定律公式3、逻辑代数常用公式：吸收率I、II；冗余律；4、逻辑代数根本定理：代入定理、反演定理、对偶定理，求反演式、对偶式5、什么是逻辑函数卡诺图化简逻辑函数式最小项表达式真值表6、逻辑函数的表示方法：真值表、逻辑函数式、逻辑图、波形图以及相互之间的转换 逻辑问题抽象7、逻辑函数化简公式、卡诺图第三章1、什么是门电路2、正负逻辑的概念3、二极管、三极管、MOS管开关特性：静态开关特性、动态开关特性主要是结论4、二极管与门、或门原理，写表达式5、CMOS反相器、CMOS与非门、CMOS或非门，认识电路写表达式6、CMOS反相器阈值电压值、输入噪声容限值及其意义7、CMOS门电路无输入特性，输出特性：输出低电平电流、输出高电平电流8、CMOS门电路传输延迟时间意义9、OD门、TS门给出逻辑符号电路会写表达式、分析功能；OD门输出并联使用功能。10、CMOS传输门功能根据逻辑符号分析、双向模拟开关功能分析11、CMOS门电路多于不用输入端的处理不影响逻辑功能、不能悬空12、三极管反相器分析13、TTL反相器：输入高、低电平各三极管的工作状态导通、截止、饱和、倒置工作情况14、TTL反相器阈值电压值、输入噪声容限电压值及其意义15、TTL反相器输入特性曲线读出输入短路电流值输入低电平电流值、输入高电平电流值、理解输出高电平电流、输出低电平电流极限值；TTL反相器扇出系数的计算及其意义。16、TTL反相器输入负载特性：开门电阻值、关门电阻值17、TTL反相器传输延迟时间的意义18、TTL与非门多发射极三极管实现的逻辑功能、或非门，认识电路并写逻辑表达式19、普通TTL门、CMOS输出端能否并联使用20、OC门、TS门逻辑符号给定电路分析逻辑功能并画波形图。第四章 组合逻辑电路1、组合逻辑电路、时序逻辑电路的概念区别，电路区别2、组合逻辑电路分析真值表分析逻辑功能3、组合逻辑电路设计分立门电路器件设计、中规模集成电路设计译码器、数据选择器等 组合逻辑电路设计的步骤最简与或表达式、与非-与非表达式、最简与或非表达式4、编码器：输入信号端与输出编码端的关系；互斥编码器、优先编码器区别010=0，其余全为1，那么输出编码为Y2Y1Y0= 74HC148功能，假设输入I574HC147功能。5、译码器：输入编码端与输出信号端的关系；74HC138功能分析：根本功能、扩展功能；两片74HC138级联构成4线-16线译码器；74HC138设计组合逻辑函数；6、数据选择器：概念含义；输入信号、输出端的关系；74HC153、74HC151根本功能、扩展功能、级联；数据选择器设计组合逻辑函数。7、加法器：全加器、半加器的概念，会设计；74HC283构成8421BCD码转余三BCD码。8、数值比拟器，输入、输出信号关系；数值比拟器级联。9、判断一个电路是否存在竞争冒险；消除竞争冒险的方法第五章 触发器1、触发器从逻辑功能上分为几种、从CLK信号控制方面电路结构分几种2、SR锁存器、电平触发的SR触发器D触发器，认识电路会分析功能。3、各种触发器要认识逻辑符号，会画波形图。4、主从SR触发器、主从JK触发器，CLK有效期间接收信号的特点主从JK触发器的一次变化现象。5、边沿触发器认识逻辑符号，注意异步清零端、异步置1端的逻辑控制优先权最高。6、触发器逻辑功能表示形式方法有几种，给定触发器会给出其不同的表示形式。实用文档.
