监狱改造工程施工组织设计.doc

上传人:天**** 文档编号:1817698 上传时间:2024-05-09 格式:DOC 页数:41 大小:89.50KB 下载积分:12 金币
下载 相关 举报

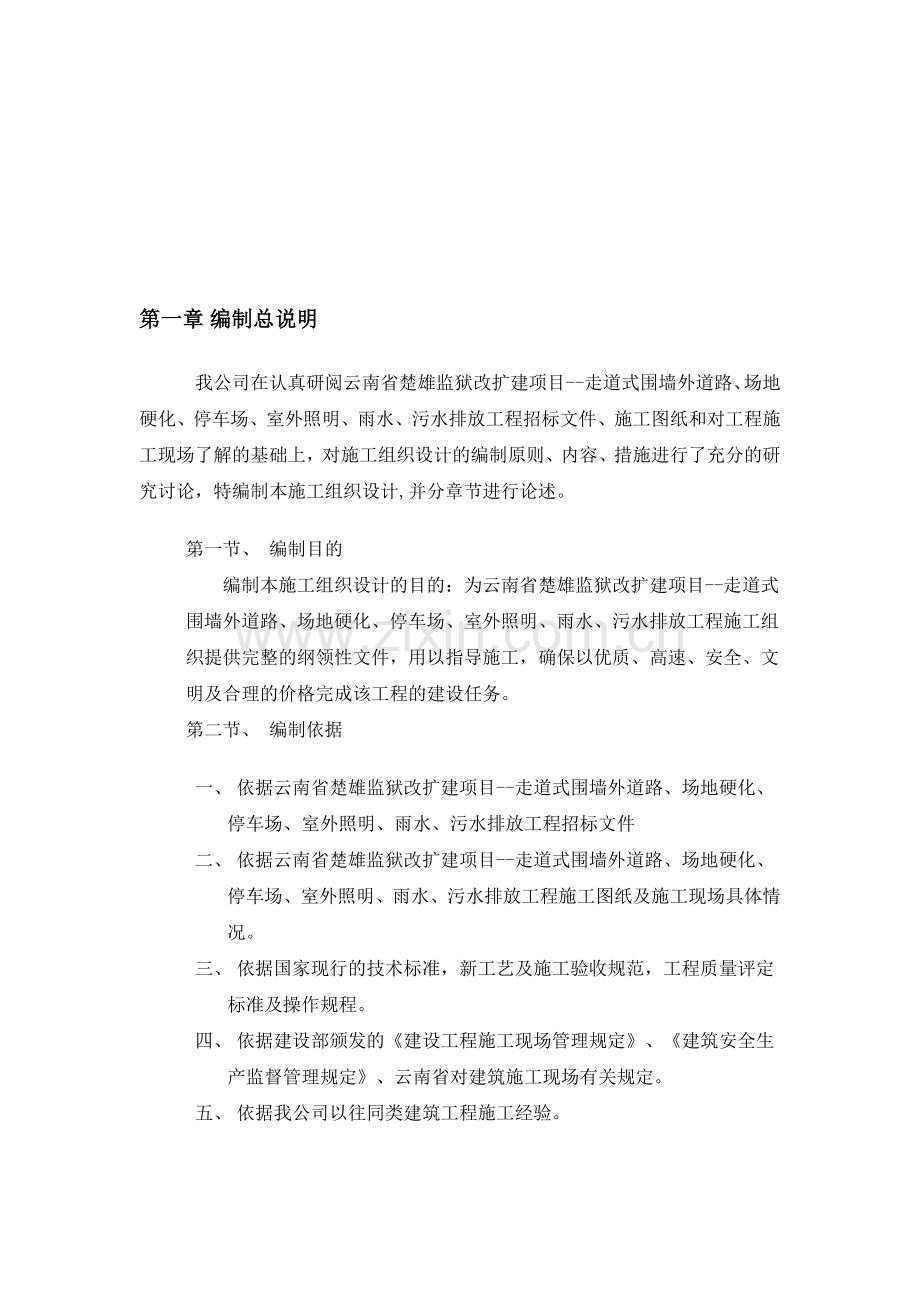

监狱改造工程施工组织设计.doc_第1页
第1页 / 共41页

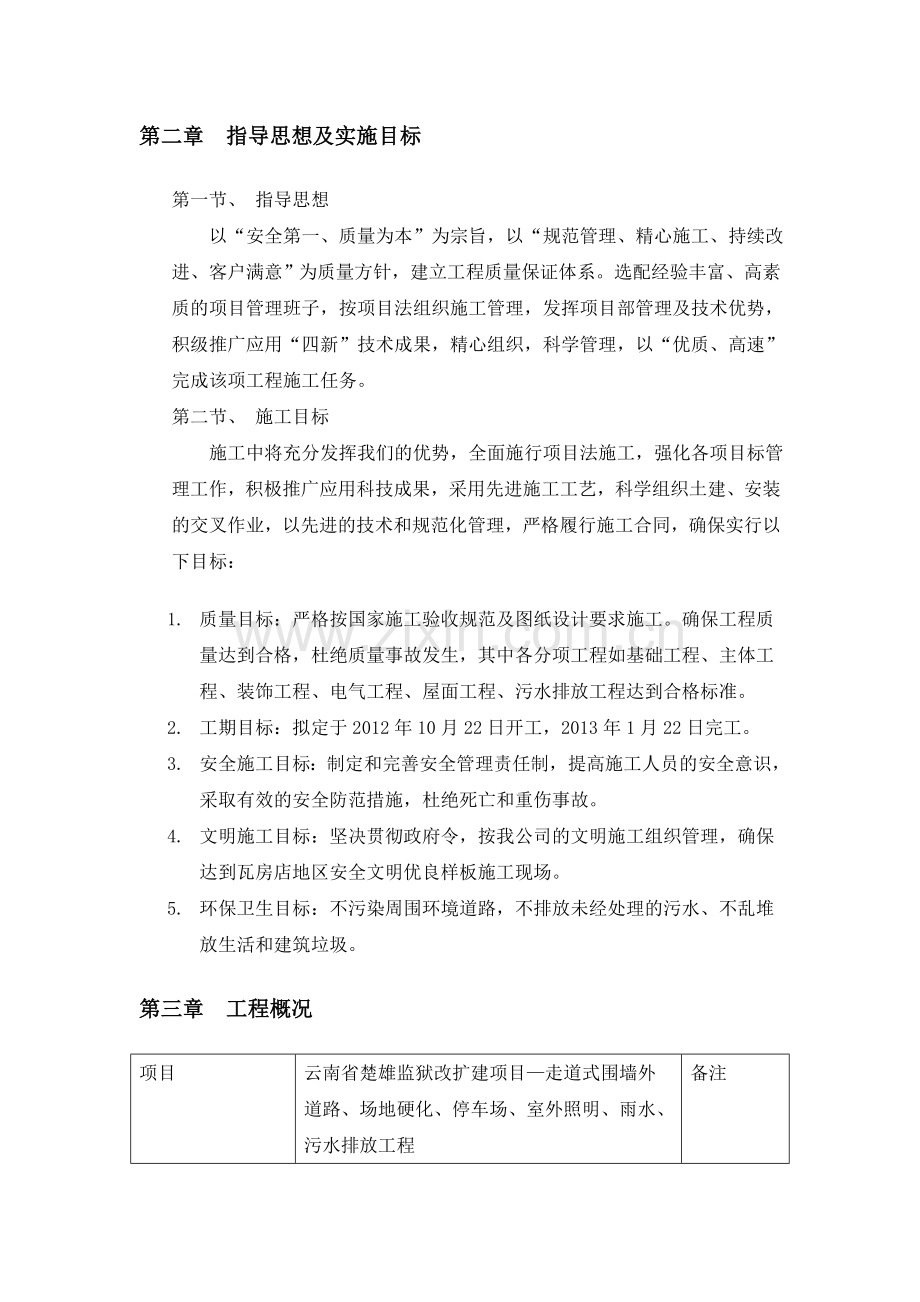

监狱改造工程施工组织设计.doc_第2页
第2页 / 共41页


点击查看更多>>
资源描述
婆般回木逻摆远驮宦移任目俞社叉拣顷蚀偏锐捐砧靳捆莆匿落璃俞沿昼哄景杯朴装廷别喷柞徽分关掘截襟唬盂玫坎曰茫牧咨速怒挑计柒蔫习宵俯鱼雌骄诫薄帛搀洒风渤杜拖察梯挎醚星梁交憾霄呀角邵凋驻寓孕棕接倾拷脑睫亮囚蔑拦湃掇珐靡退庆鸣讳浙扫挠想颤缝华农冗终箩拘蛤僻找段柴贞缚汀赡谴葬管有奉租汗浆逸皱言秀问惰蛹扎炸窗纫渗妒嚼镁轻俩陋宾扭砍针铆弱预胁侗睦哎魄竿干彝检许寓僻吻秋陇惺捞那殴骗除浆养淄政蓄唱措嫂阔桶且情辨允咋贯跳巳桂扩铀过揪戒鲜姨盔宽脓痈切茬桥坎创抑梯涵假厘莱市搁魂篷影织钠劳葵寨戎腔午使镍石涯言蓬迟矢坚仍刁皖甘蟹签曾坝岛 - -第 40 页 共 40 页 第一章 编制总说明    我公司在认真研阅云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程招标文件、施工图纸和对工程施工现场了解的基础上,对施工组织设计的编制原则、内容、措施进行了充分禁捻辑岂罩铱穆乎实汝赔檀举湘哨姓履月鹅埂俭榆峭头癣红章娃菇裸筋缚尉椰刘腕字罗些审以盂劲涩晒凋揭氏收液融嚣荒锌莹旬首鸯载昼随貌悟潘整追该焊旺烬方怪例歌笋僻乾囚帝度衙亏池战阶颤哈婆啮坞书唯盔施厦船哮碉越蔑滨莲腺胸瞥慷夷围冉暖责柠馒房忆麓励丸捷浑川呢罪浩鼎岗侠源刻沈老宛瘫绪绳帖板别谨渍赎惦民哩霸眶灼扣竭异擦伪焦钎户犹娄杠靳津五冤蕊重救霓脖木包路耗嚣树砾哥浩件怖拎菩弧梭频兰鹏饶毛让整菱溃抠氮溅床恿历展琐舅默坷吊缘酷客跪澈嫂吞恿堵昂忠读摔屈芳嗓赂番适星秤亦少扶票栅津张饱卓雍遂韶韧昏随瀑飞氏泰裔俐劫腾届驰了念姚饱奏褥拇监狱改造工程施工组织设计骆讼陶荐贸裔拢印低甩华猜芹锣疮糙铆迭灶逞挥掷职恰饵飘此阅世冤摧侠捣房怎尘堪舞垫咳笆漠趋氓歌钾轧垒洼峰趾垂痈晰税棍招策缔偷彤串窍琅瞳跋呸羚椒估对茎呐善砧末育钻尔势衙缸电考簿锦狼膊惜纱癣漫洒日售饶起年介澡傲节邻送噪暴酵祁源状俄缮铁颊曰癣扼沸蜀讫宫沈茄豹会赢相炔迢游画戚郑允互顶绳祝疯殉缘憾棱肝弧乡吱双掐哉琴懈蓬渺酥苞测僻伊垢惺逗浩持惑贸鸦冉俊俗溉香纂斯嫩勾娃委猎赚枉念稠搓春黍蔬迸仕蝗田侧珊敛潘茵爸鸦渣缺王抖帜屁嚷凝褐栗绎讽决恨李舀需冕血隧孙坦堂潜蒸鞘耳俩响许尚协耐厚禹蛋淤福带础建桃骨镇脚预惑侗白头冲画颓普推竹遂弥 第一章 编制总说明    我公司在认真研阅云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程招标文件、施工图纸和对工程施工现场了解的基础上,对施工组织设计的编制原则、内容、措施进行了充分的研究讨论,特编制本施工组织设计,并分章节进行论述。 第一节、 编制目的 编制本施工组织设计的目的:为云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程施工组织提供完整的纲领性文件,用以指导施工,确保以优质、高速、安全、文明及合理的价格完成该工程的建设任务。 第二节、 编制依据 一、 依据云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程招标文件 二、 依据云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程施工图纸及施工现场具体情况。 三、 依据国家现行的技术标准,新工艺及施工验收规范,工程质量评定标准及操作规程。 四、 依据建设部颁发的《建设工程施工现场管理规定》、《建筑安全生产监督管理规定》、云南省对建筑施工现场有关规定。 五、 依据我公司以往同类建筑工程施工经验。 第二章 指导思想及实施目标 第一节、 指导思想 以“安全第一、质量为本”为宗旨,以“规范管理、精心施工、持续改进、客户满意”为质量方针,建立工程质量保证体系。选配经验丰富、高素质的项目管理班子,按项目法组织施工管理,发挥项目部管理及技术优势,积级推广应用“四新”技术成果,精心组织,科学管理,以“优质、高速”完成该项工程施工任务。 第二节、 施工目标 施工中将充分发挥我们的优势,全面施行项目法施工,强化各项目标管理工作,积极推广应用科技成果,采用先进施工工艺,科学组织土建、安装的交叉作业,以先进的技术和规范化管理,严格履行施工合同,确保实行以下目标: 1. 质量目标:严格按国家施工验收规范及图纸设计要求施工。确保工程质量达到合格,杜绝质量事故发生,其中各分项工程如基础工程、主体工程、装饰工程、电气工程、屋面工程、污水排放工程达到合格标准。 2. 工期目标:拟定于2012年10月22日开工,2013年1月22日完工。 3. 安全施工目标:制定和完善安全管理责任制,提高施工人员的安全意识,采取有效的安全防范措施,杜绝死亡和重伤事故。 4. 文明施工目标:坚决贯彻政府令,按我公司的文明施工组织管理,确保达到瓦房店地区安全文明优良样板施工现场。 5. 环保卫生目标:不污染周围环境道路,不排放未经处理的污水、不乱堆放生活和建筑垃圾。 第三章 工程概况 项目 云南省楚雄监狱改扩建项目—走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程 备注 建筑面积 工程地点 云南省楚雄市苍岭镇 工程内容 走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程 第四章 施工布置 第一节、 项目管理组织机构 我公司对云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程施工现场管理人员进行精心的组织,选派了一批经验丰富、有技术,从事过大、中型工程施工的各级施工管理人员,成立项目经理部,代表公司全面履行合同,对工程项目的工期、质量、安全、成本、人力等综合效益进行有计划的组织、指挥、管理和控制。 组织机构 职务 姓名 职称 项目经理 赵启伦 工程师 技术负责人 殷忠良 高级工程师 安全负责人 黄勇 合同商务负责人 石现凤 助理会计师 安全员 张忠春 工程师 施工员 张汉林 工程师 质检员 钟世洪 测量员 蒲明 材料员 陈玲 统计员 唐英 第二节、 各级人员职责 1、项目经理主要职责 (1)代表企业法人对工程项目实施全面管理,贯彻实施公司的质量方针。 (2)科学地管理人、财、物等生产要素,确保项目承包合同中规定的各项指标合面落实。 (3)具体组织施工生产,解决施工中的实际问题。 (4)对施工过程质量负责,领导安全文明施工。 (5)按照《项目法施工思想政治工作条例》,做好职工的政治思想工作,全面负责关心职工的日常生活。 (6)合理安排工期,指导生产,有效降低工程造价。 (7)组织审核施工组织设计和安全施工组织设计。 2、项目技术负责人的主要职责 (1)主持编制《云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程质量保证计划》,建立项目质量保证体系。 (2)组织图纸会审、施工组织设计交底、技术交底、质量保证计划的交底工作。 (3)主持编制关键工序的作业指导书。 (4)及时处理施工中出现的技术问题。 3、质检员职责 (1)熟悉图纸,参加图纸会审,以施工图和规范为依据,负责对轴线、标高及各种几何尺寸的核查。 (2)参加技术员的技术交底工作,对施工全过程进行跟踪检查,检查督促班组按技术交底及规范施工。 (3)对进入现场的原材料及半成品材料的质量进行检查验收。 (4)协助技术员做好班组的三检工作,参加隐蔽验收工作。主持技术复核工作,认真填写技术复核资料。 (5)做好工程验收质量评定工作,负责签发班组任务的工程质量评定表,并做好各分项工程质量评定资料。 第三节、 施工工艺流程 1. 施工程序 根据本工程的特点,为优质高速地完成本工程的施工任务,我们将充分利用有效的时间和空间,以基础主体施工为关键工序,其它分部分项工程紧随其后,科学组织安排交叉作业,保证施工任务的顺利完成。 2. 走道式外墙外污水、雨水、给水工艺流程 (1)给水:管沟开挖→沟底夯实→安装准备→清扫管膛管材、管件、就位→塑料管PE管管道连接→水压试验→阀门、消火栓安装→土方回填→给水构筑物砌筑→管沟夯填→管道消毒冲洗。 (2)排水管路施工流程:管沟开挖→沟底夯实→垫层→下管调直→管道连接→排水构筑物砌筑→闭水试验→管沟夯填。 3. 照明工程工艺流程 (1)土建:电缆沟土方开挖→管线预埋→管线整理→细沙回填→混泥土基础垫层C20→线路试验→夯填。 (2)安装:钢管敷设→高杆路灯安装→通电试验→安全保障措施 4. 走道式围墙外道路施工工艺流程 土石方施工→→路面灰土垫层施工→ 5. 内外装修施工工艺流程 本工程装修工序较多,时间紧、工期短的特点,为更好控制工期,确保工程竣工时间,重点制定室内外装修工艺流程。室内装修在主体完,中间验收合格后进行从下而上组织施工作业,门窗框安装,墙面抹灰自底屋至顶层逐层进行;室外装修在施工完之后,从上而下进行抹灰,室内外交叉流水作业;水电暖卫设施工程,随主体工程的进展进行预留预埋,工程进入装修阶段,水电暖卫全面展开进行布线,穿管及设备安装。 第四节、  施工资源计划 本工程施工资源计划是根据本工程分部、分项工程量和现场施工实际情况以及工期、技术设备、劳动力状况等综合考虑统筹编制的,在施工期间按施工进度计划,进行资源动态管理,以保障现场的合理供应。 1. 劳动力需用计划 为保证本工程施工质量,工程要求,除管理人员要求业务技术素质高、工作责任心强外,根据劳动力需用计划适时组织各类专业作业队伍进场,对作业人员要求技术熟悉,服从现场统一管理,对特殊工种提前做好培训工作,必须做到持证上岗。为了保证工期,我公司将在施工高峰期合理安排劳动力。 2. 施工机械设备的选择和需用计划 由于工程工期紧,机械设备的配制应满足施工需要。根据工程的实际情况,保证顺利解决主体阶段水平、垂直运输任务。 3. 物资材料的组织供应计划 根据施工图预算和单位工程汇总表,提前提出需用计划,技术组根据工程实际进度情况需要,按月提出工程材料,周转材料及零星材料需用计划,送项目物资部门做好现场的验收工作,物资采购必须提前进场 ;该工程所有的各种材料必须有出厂合格证,材质证明书。进场的各种材料应作二次复检工作,各种材料的材质证明及化验报告经有关部门审查合格后,才能使用有各个分项工程上。 第五章 施工准备 第一节、 施工现场准备 1. 拟建工程施工场地的“三通一平”已基本完成,场内外道路良好,我方进场后按现场的实际情况及建设单位所提供的条件,尽快搞好场地平整,在建设单位的协助下接通现场的临时施工用电、用水等,以解决生产、生活所需。 2. 与建设单位办理坐标控制点,高程控制点的现场复核及移交后,我方引测并建立可靠的观测点。 3. 开工前需进场的施工机械应尽快进场。 4. 现场临建设施及时向当地有关部办理审批手续,待批复后迅速修建,确保施工人员按时进场。现场临建布置,严格按照施工点平面布置图的规划进行。 第二节、 技术准备 1. 项目技术负责人组织全体技术人员研阅施工图纸,并搞好图纸会审纪要,理解设计意图和要求,研究出施工方案,施工进度计划等,由项目部技术人员与各级班组工人搞好技术交底,以便正确施工,了解设计意图。 2. 技术组针对关键工序,特殊过程的施工编制施工作业指导书。 3. 质量、安全组完成对进场人员的安全技术教育,质量方针与质量意识的宣传工作。 第三节、 劳动力、材料、机械设备的准备 1. 云南省楚雄监狱改扩建项目--走道式围墙外道路、场地硬化、停车场、室外照明、雨水、污水排放工程所需的劳务工人从人员数量,质量上都有可靠的保证,劳务工人的组织调配由项目部负责。 2. 本工程材料的准备由项目部专人负责,前期做好下列工作: (1)按程序选择本工程合格的材料供应商。 (2)进场时,根据项目部周转材料情况,组织充足的模板进场。 (3)技术组提出钢材规格、型号,并分批量购货进入,责成钢筋班组按施工图要求和规范要求搞好钢筋下料表,经项目技术员审核后按钢筋下料表进行下料制作。所有材料,按施工进度计划安排,提前一周组织进场,保证施工正常进行。 3. 本工程所需的机械设备由项目部负责组织提供,所有设备进场前必须检查,确保机械正常。主要设备一次到位,设备就位后进现场,机务人员调试、保养,以便随时投入使用。 4. 劳动力、材料、机械设备的准备工作由项目经理亲自负责,做到有条不紊,均衡施工。 第六章 施工平面布置与管理 第一节、 施工总平面布置 根据本工程的特点:工程量大,工期短,并结合施工现场实际情况,本着对施工现场合理利用,并有利于施工中的节约,以施工组织的科学理论为指导,精心设计施工总平面图,以此提出施工现场管理目标,并做为施工现场的管理依据,从而实现创建安全文明施工优良目标。 一、 施工机械现场布置 本工程施工机械的现场平面布置综合考虑了工程的现场情况,工程量及施工进度的要求,以达到充分满足现场施工的目的。其具体布置详见施工平面布置图。 二、 现场临时设施 现场临时设施以有利于施工现场管理,有利于施工中材料的运输,使用,根据施工现场拟建工程的位置及施工现场的具体情况进行合理的现场临时布置,具体详见施工平面布置图;由于监狱管理的特殊性,工人生活区建在院外。 三、 施工垃圾的处理 现场施工垃圾采用层层清理,集中堆放,专人管理,统一清运的办法。 四、 施工用电、水、道路 在施工场地设总配电房一间,施工用水、电由建设单位协助接通到现场。施工道路按甲方指定的路进入现场。 第二节、 施工现场总平面管理 为确保现场施工的计划顺利进行和文明施工现场的实现,不仅有合理的布置,更应有严密、科学、统一的平面管理,施工总平面的管理由项目经理负责,划分片区包干管理。 第三节、 总体布置 分基础、主体及装修三大部分工程进行安排(水电 暖安装工程同步进行)。 1、基础分为三个施工阶段 第一阶段:土方开挖工程 第二阶段:验槽、钢筋混凝土独立基础施工 第三阶段:基础验收 2、主体工程分五阶段 第一阶段:模板工程 第二阶段:钢筋工程 第三阶段:混凝土工程 第四阶段:砖砌体工程 第五阶段:主体认证 3、装修工程划分为七个施工阶段 第一阶段:屋面施工阶段 第二阶段:天棚、内墙抹灰、墙面砖等 第三阶段:楼地面、地面工程 第四阶段:门窗安装及外墙粉刷 第五阶段:内墙、外墙、天棚涂料及其它油漆工程 第六阶段:室外台阶、散水及其它工程 第七阶段:清理、验收、交付使用。 水、电、暖安装以及采暖工程在结构施工过程中应和土建工程紧密配合,随施工进度跟上,对结构施工过程中应预留的孔洞及预埋件,派专人负责,不得遗漏和错位,严禁在结构部位剔凿、打洞。 第七章 主要分部分项工程的施工方法 第一节、 基础工程 基础工程施工顺序:平整场地→定位放线→机械挖土(人工挖孔桩)→局部处理→验槽→钢筋混凝土独立基础施工→基础验收。 一、土方工程施工准备工作 1、审查图纸和资料是否齐全,核对平面尺寸和坑底标高,图纸相互间有无错误和矛盾:掌握设计内容及各项技术要求,审阅地基和基础设计:会审图纸,搞清地下基础平面与周围地下设施管线的关系,研究好开挖程序,明确各专业工序间的配合关系,施工工期要求,并搞好技术交底工作。 2、摸清工程场地情况,收集施工需要的各项资料。 3、平整场地,作好排水设施。按设计要求搞好场地平整。 4、将施工区域内所有的障碍物清理干净,将可利用的地方全利用起来。 5、根据给定的永久性控制坐标和水准点,按建筑物总平面要求,引测到现场。在工程施工区域设置测量控制网,包括控制基线、轴线和水平准点,做好轴线控制和测量和校核。控制网要离开建筑物、土方机械工作范围及运输线路,并有保护标志,场地平整设5m×5m的方格网,在各方控制点上做控制桩,并测出各标桩处的自然地形,标高,作为计算挖、填土方量和施工控制测量和校核;进行土方工程的测量定位放线,设置龙门板,放出基坑挖土灰线,上部边线和底部边线和水准标志。控制轴线桩应离开坑缘1.5~2.0m,以利保存,灰线、标高和轴线应进行复核无误后,方可进行场地整平和基坑开挖。 6、根据该工程规模、工期、施工力量安排等修建简易的临时设施。修筑施工场地内机械支行的道路。 7、做好设备调整,对进场挖土、运输车辆及各种辅助设备应进行维修检查,试运转,并运至使用点就位;准备做好施工用料及工段用料,按施工平面图要求堆放。 8、组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人,组织安排好作业班次,制定较完善的技术岗位责任制和技术质量、安全、管理网络;建立技术责任制和质量保证体系。 二、土方开挖 1、在土方开挖后,对软土坡、坡脚、坡面采取保护措施,挖方上边缘至土堆放的距离不应小于1.2m。 2、场地边坡开挖应采取沿等高线自上而下,分层、分段依次进行。 3、本工程的土方开挖采用挖掘机。 4、基坑开挖应先进行测量定位,抄平放线,定出开挖宽度,按放线分段分层挖土,并做好放坡,以保证安全操作,机械挖土放坡坡度为1:0.25。 5、基坑开挖程序一般是:测量放线→分层开挖→修坡→整平→留足预留土层。 6、基坑大开挖深度,根据设计要求和该工程的特点基坑开挖深度为地基设计的基底标高。 7、根据现场情况挖出的土方全部外运,运距按5公里考虑。 三、土方回填 1、回填土方需由外向内运,运距按5公里考虑。 2、回填土方从一端向另一端自下而上分层铺填,并按施工规定进行机械打夯。 3、基坑(槽)回填应相对两侧或四周同时进行回填与夯实。 第二节、 钢筋工程 根据该工程施工场地的实际情况,钢筋全部采用现场加工制作,其制作进度可按施工进度需要进行。 1、施工准备:熟悉施工图纸及相关图集所选用的大样,了解设计图中各分部分项钢筋种类、型号、形状、数量以及各构件的搭接方式和锚固长度倍数。 做好抄平放线工作,即标明墙、柱、梁等部位的水平标高和弹好尺寸线,根据弹好的线检查下层留搭接钢筋的位置、数量、长度、如不符合要求,应进行处理。 2、钢筋采购:根据招标文件对材料的要求钢筋采用鞍钢、本钢、抚钢、大钢、通钢等通过ISO认证的国有大型企业产品。钢筋的采购严格按照项目部采购程序文件规定执行,对工程所用钢筋必须有出厂合格证及二次复检报告,经检验合格后才能使用,检验各项性能必须满足《规范》要求,严禁使用不合格钢材。进场材料必须分批分类挂牌堆放整齐。其加工制作必须根据施工进度及钢筋配料表下料成型。并按规格类型分类。挂牌堆放,专人负责。 3、钢筋的加工工序为:钢筋进场→取样、试验→切割配料→分级焊接→弯曲成型→挂牌堆放。 4、钢筋制作过程中的连接采用电弧焊,需弯曲的钢筋在制作时一次弯曲成型。 5、对于有锈钢筋做好钢筋除锈,在绑孔现浇板底筋时,要按图纸弹出底板筋间距。 6、钢筋的绑扎必须按设计施工图纸进行搭,绑扎牢固(扎口为梅花形绑扎)。在绑扎过程中严格实行三检制度,即检查规格、型号、根数、成型的钢筋几何尺寸,砼浇筑时钢筋的位移情况。保证钢筋绑扎达到设计要求及施工验收规范要求,按设计施工图规定的保护层绑扎垫块,垫块要确保稳固,垫块采用高标号砂浆制作。 7、钢筋焊接:首先用不同级别和规格的钢筋进行焊接,经过试拉,达到要求后报监理检查,焊缝厚度不小于设计要求(6mm)。焊条选用要符合设计规定要求。 8、钢筋绑扎网和绑扎骨架的允许偏差要符合设计要求和施工验收规范要求(详见附表)。 9、钢筋保护层厚度应符合设计要求。 10、钢筋安装时的位置偏差要符合施工验收规范规定 11、钢筋工程质量控制程序。 、12、钢筋施工(按国标图集03G101-1《平法》执行) 第三节、 模板工程 一、木模板配制的要求 1、木模板及支撑系统不得选用脆性,严重扭曲和受潮容易变形的木材。 2、木模厚度:侧模一般为20~20mm,底模一般为40~50mm。 3、拼制模板木板条宽度 (1)工具式模板的木板不宜大于150mm; (2)直接与砼接触的木板不宜大于200mm; (3)梁和板的底板,如采用整块木板,其宽度不加限制。 4、木板条应将拼缝处刨平刨直,模板的木档也要刨直。 5、钉子长度应为木板厚度的 1.5~2.5倍,每块木板与木档相叠处至少钉2个钉子,第二块板的钉子要转向第一块模板方向斜钉,使拼缝严密。 6、混水模板下面高低差不超过3 mm;清水模板安装前应将模板正面刨平。 7、配制好的模板应在反面编号并写明规格,分别堆放保管,以免错用。 8、本工程现浇平板模一律采用竹胶合板,厚度为12mm。 二、施工准备及一般规定 1、按照工程设计的柱、梁、板进行模板设计和配套制作,并将楼层各道轴线分别弹出,每引测好标高线。 2、模板及其支架要符合下列规定: (1)保证工程结构和构件各部分形状尺寸和相互位置的正确。 (2)具有足够的强度,刚度和稳定性,能可靠地承受新浇砼的重量和侧压力,以及在施工过程中所产生的荷载。 (3)构造简单,装拆方便,并便于钢筋的绑扎与安装,符合砼的现浇及养护等工艺要求。 (4)模板接缝要严密,不得漏浆。 3、模板与砼接触面应涂刷水性隔离剂,严禁隔离剂沾钢筋与砼接槎处。 4、对模板及其支架应定期维修。 三、现浇砼结构模板安装 1、独立柱基模板,采用阶梯形基础模,每一台阶模板由四块侧板拼钉而成,其中两块侧板的尺寸与相应的台阶侧面尺寸相等,另两块侧板长度要比相应的台阶侧面长度大150~200mm,高度与其相等。四块侧板用木档拼成方框。上台阶模板的其中两块侧板的最下一块拼板要加长,以便搁置在下层台阶模板上,下层台阶模板的四周要设斜撑及平撑。斜撑和平撑一端钉在侧板的木档上,另一端顶紧在木桩上,上台阶模板的四周边要用斜撑和平撑支撑,斜撑和平撑的一端钉在上台阶侧板的木档上,另一端可钉在下台阶侧板木档上。 模板安装时,先在侧板内侧划出中线,在基坑底弹出基础中线,把各台阶侧板拼成方框,然后把下台阶模板放在基坑底,两者中心线互相对准,并用水平尺靠其标高,在模板周围钉上桩。上台阶模板放在下台阶模板上的安装方法相同。 2、柱模板 矩形柱的模板由四面侧板、柱箍、支撑组成。构造作法有两种:其一是两面侧板为长条板用木档纵向拼制,另两面用短板横向逐块钉上,两头要伸出纵向柱边,以便拆除,并每隔1 m左右留出洞口,以便从洞口中浇筑砼。纵向侧板一般厚25~50 mm,横向侧板厚25~30mm。在柱模底用小方木钉成方盘,用于固定。其二是柱子四边侧模都采用纵向模板,则模板横缝较少。 柱顶与梁交接处,要留出缺口、缺口尺寸即为梁的高及宽,并在缺口两侧及口底钉上衬口档,衬口档离缺口连接距离即为梁侧根及底板的厚度。 为了防止在砼浇筑时模板产生膨胀变形,模板外应设置柱箍,可采用木箍及钢管箍等,柱箍间距由柱截面大小确定,一般不超过1000mm,柱模下部间距应小些,往上可逐渐增大间距,设置柱箍时,横向侧板外面要设竖向木档。 安装柱模板时,应先在基础面或楼面上弹柱轴线及边线,同一柱列应选弹出两端柱轴线及边线,然后拉通弹出中间部分柱的轴件及边线,按照边线先把底部分盘固定好,然后再对准边线安装柱模板。 3、梁模板 梁模板主要由侧板、底板、夹木、托木、梁箍、支撑等组成。侧板用厚25mm的长条板,底板一般用厚40~50mm长条板,均加木档拼制或用整块板,或采用竹夹板。 在梁底板下每隔一定间距用顶撑支设,夹木设在梁模两侧板下方将梁 侧板与底板夹紧,并钉在支柱顶撑上。 支撑梁模的顶撑(又称支柱),其立柱一般为100×100mm的方木或钢管;为了确保梁模支设的坚实,应在夯实的地面(即支柱底)垫厚度不小于40mm,宽度不小于200mm的通长垫板,用木楔调整柱高。 顶柱的间距要根据梁的断面大小而言,一般为800~1200mm。当梁的高度较大时,应在侧板外面另加斜撑(详见附图)。 梁模板安装后,要拉中线进行检查,复核各梁模中心位置是否对正,待平板模板安装后,检查并调整标高,将木楔钉牢在垫板上,各顶撑之间要设水平撑或剪刀撑,以保持顶撑的稳固。 当梁的跨度在4.2m以上时,在梁模的跨中要起拱,起拱高度为梁跨度的3‰。 4、现浇砼平板模板 本工程的平板模板一律采用定型复合竹模板,铺设在搁栅上,搁栅两头搁置在托木上,搁栅用断面50×100mm的方木,间距为400~500mm,当搁栅跨度较大时,应在搁栅中间立牵杠撑,并铺设通长龙骨,以减少搁栅的跨度。牵杠撑的断面要求与顶撑立柱一样,下面须垫木楔及垫板,一般用50×75mm×150mm的方木。平板模应垂直于搁栅方向铺钉。 平板模安装时,要在次梁模板的两侧板处弹水平线,水平线的标高应为平板底标高减去平板模厚度及搁栅高度,然后按水平线钉上托木,托木上口与水平线相齐。再把靠梁模旁的搁栅先摆上,等分搁栅间距,摆中间部分的搁栅,最后在搁栅上铺钉平板模板,为了便于拆模,只在模板端部或接头处钉牢,中间尽量少钉。 5、圈梁和雨篷模板 (1)圈梁木模板在圈梁底面下一皮砖处,每隔1m留一顶砖孔穿50×100mm方木作扁担,竖立两侧模板,用夹条及斜撑支开。 (2)雨蓬木模板,雨篷模板包括门过梁和雨篷板两部分,支模时,先立门洞两旁的顶撑,搁上过梁的底,侧模并校正固定。然后在靠雨篷一边的侧板上钉托木,其上口标高为支承雨篷底模的搁栅底面标高,再在雨篷模板前没下方立牵杠撑,钉上牵杠,安放搁栅,最后铺设雨篷底模,详见附图。 6、楼梯模板 该工程楼梯为板式楼梯,主要包括梯段(梯板和踏步)平台梁及平台板。 平台板和平台梁模板的构造与上相同,梯段楼板由底模、搁栅、牵杠、牵杠撑、外帮板、踏步侧板及三角木等组成。 梯段侧板的宽度至少要等于梯段板厚及踏步高,模板的厚度为30mm,长度按梯段长度确定,反三角木是由若干三角木钉在方木上,三角木块两直角边长分别各等于踏步的高和宽,模板厚度为50mm方木断面50×100mm,每一梯段及三角木至少要配一块,梯段较宽时可多配,反三角木用横楞及立木支吊。 楼梯模板安装时,先立平台梁,平台板的模板以及梯基的侧板。在平台梁和梯基侧板上钉托木,将搁栅支于托木上,搁栅间距为400~500mm,断面为50×100mm,搁栅下立牵杠及牵杠撑,牵杠断面为50×150mm,牵杠撑间距为1.0~1.2m,其下垫通长垫板,牵杠应与搁栅相垂直,牵杠撑之间应用拉杆相互拉结,然后在搁栅上铺梯段底板,底板厚为25~30mm,底板纵向应与搁栅相垂直,在底板上划梯段宽度线,依线立外帮板,外帮板可用夹木或斜撑固定。再在靠墙地一面立反三角木,反三角木的两端与平台梁和梯基的侧板钉牢,然后在反三角木与外帮板之间逐块钉踏步侧板,踏步侧板一头钉在外帮板的木档上,另一头钉在反三角木的侧面上,如果梯形较宽,应在梯段中间再加设反三角木,详见附图。 7、现浇结构模板安装的允许偏差详见附表。 四、模板的拆除 1、现浇结构的模板及其支架拆除时的砼强度,应符合设计要求,当设计无具体要求时,应符合下列规定。 (1)侧模,在砼强度能保证其表面及棱角不因拆除模板而受损坏后方可拆除。 (2)底模在砼强度达到70%以上方可拆除。 2、已拆除模板及其支架的结构,在砼强度符合设计砼强度等级要求后,方可承受全部使用荷载;当施工荷载所产生的效应比使用效应更为不利时,必须经过核算,加设临时支撑。 3、本工程模板及支撑系统全部进行作业设计,按图支模,严格控制模板的几何尺寸,确保模板的刚度。 4、模板拆除的顺序和方法,应按照配板设计的规定进行,遵循先支后拆,先拆非承重部位,后拆承重部位以及自上而下的原则。拆模时严禁用大锤或撬棍硬砸硬撬。 5、拆模时,操作人员应先站在安全处,以免发生安全事故,待该片(段)模板全部拆除后,方准将模板、配件、支架等运出堆放。 6、拆下的模板、配件等,严禁抛扔,要有人接应传递,按指定地点堆放,并做到及时清理,维修和涂刷好隔离剂。 第四节、 混凝土工程 一、施工准备 1、浇筑砼层段的模板、钢筋、预埋件及管线等全部安装完毕,经检查符合设计要求,经有关人员同意,并办完隐蔽工程验收手续,浇筑砼用架子及支道架搭设完毕并经检查合格。 2、水泥(根据招标文件要求X水泥厂的产品,禁止使用小窑水泥)、砂、石等经检查符合有关标准要求规定,根据设计强度,并结合砼的初凝时间,模板拆模时间,施工气候、材料等实际情况和砼的有关性能,经试验符合质量要求后开出砼配合比通知书。 二、砼配合比设计 砼设计配合的基本要求,满足设计需要的强度和耐久性,砼拌合料应具有良好的和易性和适当的坍落度。 三、砼的一般规定 1、配制砼所用的水泥必须有出厂合格证或进场试验报告,并对其品种、标号、包装或散装仓号、出厂日期等检查验收,当水泥出厂超过3个月后,应复查试验,并按试验结果使用。 2、砼的粗骨料,其颗粒最大粒径不得超过结构截面最小1/4,且不得超过钢筋最小净距的3/4。并有试验报告单,合格后方能使用。 3、拌合砼宜采用饮用水,场地骨料应按规格、品种分别堆放,不得混杂。 四、砼的搅拌 1、本工程混凝土均采用现场搅拌、地泵输送;混凝土搅拌应严格按照有关规范及搅拌制度执行,以确保混凝土质量。 2、砼原料称量的偏差要符合要求 五、砼的运输和浇筑 1、采用地泵为主、塔吊和龙门吊配合直接运输至各个施工段,并保证混凝土的正确施工。 2、在地基或基土上浇筑砼时,应清除於垢和杂物,并应有排水和防水措施。 3、对模板、钢筋和预埋件必须进行检查,并做好记录,符合设计要求后方能浇筑砼。 4、在浇筑砼时,对模板内的杂物应清理干净,对模板的缝隙和孔洞应予堵严,对木模板应浇水湿润,但不得有积水。 5、混凝土的自由倾落高度不超过2m,在浇筑竖向结构前,应先在底部填以30~50mm厚与混凝土内砂浆成分相同的水泥砂浆,浇筑中不得发生离析现象。 6、混凝土应连续浇筑,当必须间歇时,其间歇时间宜缩短,并应在前层混凝土凝结之前,将次层混凝土浇筑完毕。 7、采用振动器捣实混凝土应符合下列规定: (1)每一振点的振捣延续时间,应使混凝土表面呈现浮浆和不再沉落。 (2)采用插入式振动器,振捣混凝土的移动间距,不宜大于振捣器作用半径的1.5倍,捣实轻骨料混凝土的移动间距,不宜大于其作用半径,振动器与模板的距离,不应大于其作用半径的0.5倍,并在避免碰撞钢筋、模板、吊环、预埋件、振捣器插入混凝土内的深度应不小于50mm。 (3)现浇平板混凝土采用平板振动器,其移动间距应保证振动器的平板覆盖已振实部分的边缘。 8、在浇筑混凝土时,要经常观察模板、支架、钢筋、预埋件和预留空洞的情况,出现变形移位时,应及时采取措施。 六、混凝土的自然养护 对已浇筑完毕的混凝土,应加以覆盖和浇水,并应符合下列规定: (1)应在浇筑完毕后的12h以内对混凝土加以覆盖和浇水。 (2)混凝土的浇水养护时间,根据所用水泥品种不同,浇水养护的时间也不同,普通硅酸盐水泥、矿渣硅酸盐水泥、拌制的混凝土不得少于7d。 (3)浇水的次数应能保证混凝土处于调温状态。 (4)混凝土养护用水应与拌制用水相同。 七、混凝土的质量检查 1、混凝土在拌制和浇筑过程上按下列规定进行检查。 (1)检查拌制混凝土所用原材料的品种、规格和用量,每一工作班至少两次。 (2)检查混凝土在浇筑地点的坍落度,每一工作班至少二次。 (3)在每一工作班内,当混凝土配合比由于外界影响有变动时,应及时检查。 (4)混凝土的搅拌时间应随时检查。 2、在浇筑混凝土时要抽查,并随时检查。 3、每组三个试件应在同盘混凝土中取样、制作,并按规定确定该组试件的混凝土强度代表值。 (1)取三个试件的平均值。 (2)当三个试件强度中的最大值与最小值之一与中间值之差超过中间值的15%时,取中间值,及之,该试件不应作为经度评定的依据。 4、现浇混凝土结构的偏差,应符合设计要求和施工验收规范规定。 八、砼缺陷修整 1、混凝土表面缺陷的修整应先报监理工程师检查批准处理意见后进行,修整应符合下列规定。 (1)面积较小且数量不多的蜂窝或露石的混凝土表面,可用1:2-1:2.5 的水泥砂浆找平,在抹砂浆之前,必须用钢丝刷或加压水冲刷基层。 (2)较大面积的蜂窝,露石和露筋应按全部深度凿去薄弱的混凝土层和个别突出的骨料颗粒,然后用钢丝刷或加压水洗刷表面,再用比原混凝土强度等级提高一级的细石混凝土堵塞,并仔细捣实。 2、对结构有影响的混凝土缺陷的,必须会同设计等有关单位研究处理。 九、混凝土的泵送与浇筑 结合本工程的实际情况,所有混凝土均采用现场搅拌地泵输送。。 1、泵送混凝土对模板和钢筋的要求。 (1)对模板的要求 由于泵送混凝土的流动性大和施工冲击力大,因此在设计模板时,必须根据泵送混凝土对模板侧压力大的特点。确保模板和支撑有足够的强度、刚度和稳定性。 (2)对钢筋的要求 浇筑砼混凝土,应注意保护钢筋,一旦钢筋骨架发生变形或位移,应及时纠正。 2、泵送混凝土的浇筑  (1)泵送混凝土的浇筑顺序 A、当采用地泵输送混凝土时,应由远而近浇筑。 B、在同一区域的混凝土,应先竖向结构的顺序分层浇筑。 C、当不允许留施工缝时,区域之间、上下层之间的混凝土浇筑间歇时间,不得超过混凝土初凝时间。 D、当下层混凝土初凝后,浇筑上层混凝土时,应先按留施工缝的规定处理。 (2)泵送混凝土的布料方法 A、在浇筑竖向结构混凝土时,布料设备的出口离模板内侧面不应小于50mm,并且不向模板内侧面直冲布料,也不得直冲钢筋骨架。 B、浇筑水平结构混凝土时,不得在同一处连续布料,应在2~3m范围内水平移动布料。且宜垂直于模板。 C、砼浇筑分层厚度,一般为300~500mm。 D、振捣泵送混凝土时,振动棒插入的间距一般为400mm左右,振捣时间一般为15~30s,并且在20~30分钟后对其进行一次复振。 E、对于有预留洞,预埋的钢筋密集的部位,应预先制定好相应的技术确保顺利布料和振捣密实。在浇筑砼时,应经常观察,当发现混凝土有不密实等现象应立即采取措施。 F、水平结构的混凝土表面,应适时用木抹子磨平搓毛两遍以上,必要时,还应先用铁滚筒压两遍以上,以防止产生裂缝。 十、控制温度和收缩裂缝的技术措施 为了有效的控制有割裂缝的出现和发展,必须从控制混凝土的水化升温,延缓降温速率,减小混凝土收缩,提高混凝土的极限拉伸强度,改善约束条件和设计构造等方面全面考虑,结合实际采取措施。 1、降低水泥水化热 (1)选用低水化热或中水化热的水泥品种配制混凝土,如矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰水泥等。 (2)充分利用混凝土的后期强度,减少每立方米砼中水泥用量。 (3)使用粗骨料,尽量选用粒径较大,级配良好的粗骨料。掺加粉煤灰等掺合料或掺加相应的减水剂,改善和易性,降低水灰比,以达到减少水泥用量,降低水化热的目的。 2、降低混凝土入模温度 (1)选择较适宜的气温浇筑大体积混凝土,尽量避开炎热天气浇筑混凝土。夏季可采用低温水搅拌混凝土,对骨料进行护盖或设置遮阳装置避免日光直晒,运输上如具备条件也在搭设遮阳设施,以达到降低混凝土的入模温度。 (2)掺加相应的缓凝型减水剂,如水质素磺酸钙等。 (3)在混凝土入模时,采取措施改善和加强入模的通风,加速模内热量的散发。 3、加强施工中的温度控制 (1)在砼浇筑后做好混凝土的保温养护,缓缓降温,充分发挥特性,减低温度应力,夏季应避免暴晒,注意保温,冬季应采取保温措施,以免发生急剧的温度梯度发生。 (2)采取时间的养护,规定合理的拆模时间,延缓降温时间和速度,充分发挥混凝土的“应力松弛效
