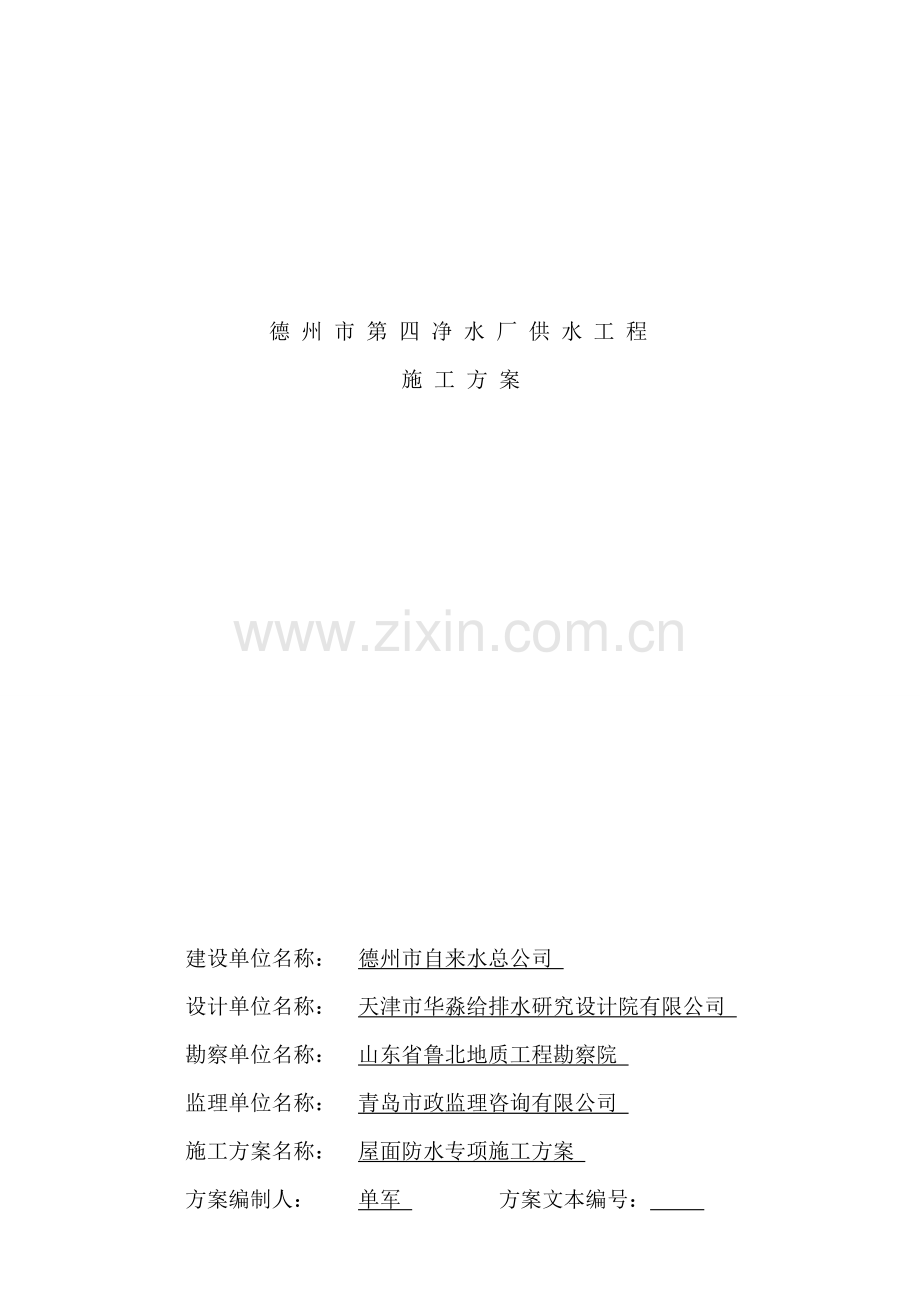

德 州 市 第 四 净 水 厂 供 水 工 程
施 工 方 案

建设单位名称： 德州市自来水总公司
设计单位名称： 天津市华淼给排水研究设计院有限公司
勘察单位名称： 山东省鲁北地质工程勘察院
监理单位名称： 青岛市政监理咨询有限公司
施工方案名称： 屋面防水专项施工方案
方案编制人： 单军 方案文本编号：

目 录

1、 编制依据 2

2 、工程概况 2

3、 施工部署 3

4、 质量检查与要求 10

5、 成品保护 11

6、 雨季施工保证措施 11

1、 编制依据
1、本工程施工总承包合同文件；
2、设计交底、技术核定单、图纸会审等建设方有关文件；
3、现场进展所了解的情况；
4、国家及行业现行的相关施工技术规范、规程、图集等；
5、现行的安全、文明施工及节能降耗的有关规定等；
6、集团及公司有关管理手册、程序文件、管理制度和文件规定等。
7、《屋面工程防水技术规范》、《屋面工程质量验收规范》（GB50107—1999、GB50207—2002）
8、《新型沥青卷材防水工程技术规范》（大连市标准DBJ01-16-94）《建筑防水工程手册》、《新型建筑材料实用手册》；
9、《建筑工程质量检验评定标准》（GBJ301-88）；
10、《中华人民共和国国家标准》建筑防水材料；
2 、 工程概况
1、 工程名称：德州市第四净水厂供水工程
2、 工程地址：位于德州市经济开发区抬头寺乡吴寨村西北侧、省道S353东侧。
3、 建设单位：德州市供水总公司
4、 设计单位：天津市华淼给排水研究设计有限公司
5、 勘察单位：山东省鲁北地质工程勘察院
6、 监理单位：青岛市政监理咨询有限公司
7、 施工单位：上海市政工程设计研究总院（集团）有限公司
8、 材料选择：粒料SBS沥青防水卷材
9、 施工方法：热熔法铺贴
10、 质量目标：合格
3、 施工部署
1、 施工技术准备：
预先编制本工程的验收计划，为确保工程质量创造条件。对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案，并经过建设单位及监理部门审定。施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工 艺要求施工。
2、人员准备：
该项目工程人员安排如下：
序号
工 种
人数
工 作 内 容
1
技术人员
2
编制方案、制定措施、整理资料、技术交底
2
质安人员
2
质量安全监督、工程验收
3
测量人员
3
放线
4
采购人员
1
材料供应及时通知检验
5
主要施工人员
7
清除表面杂质灰尘,涂刷胶粘剂、铺贴卷材、
6
机械设备
1
维修所有机械小工具等
3、材料准备：
3.1、材料性能
SBS改性沥青防水卷材采用SBS改性沥青为主要材料加工制成，是近年来深受社会推崇的一种新型防水卷材，具有高温不流淌，低温柔度好，延伸率大，不脆裂，耐疲劳，抗老化，韧性强，抗撕裂强度和耐穿刺性能好，使用寿命长，防水性能优异。采用热熔施工法，把卷材热熔搭接，熔合为一体，形成防水层，达到防水效果。
3.2、配套材料
1.基层处理剂：采用改性沥青涂料。
2.嵌缝密封膏：沥青密封膏。
3.柔性沥青卷材（附加层使用）
3.3、辅助材料
主要包括：工业汽油等，用于胶粘剂清洗机具、喷灯燃料使用。
4、设备机械配备
对该工程的施工计划投入以下机械设备及工具：
序号
机械设备及工具名称
数量
用途
进场计划
1
小平铲、扫帚
10把
清理基层
开工前全部进场
2
滚动刷
5把
涂布胶粘剂（冷底油）
3
铁桶
5个
分装胶粘剂（冷底油）
4
汽油喷灯
10个
热熔卷材用
5
剪刀
5把
裁剪卷材用
7
卷尺
2个
度量尺寸用
8
干粉灭火器
5个
消防设施
四、防水施工：
1、工艺流程
基层处理 涂刷基层处理剂 铺贴附加层 热熔 防水卷材铺贴 热熔封边 蓄水试验 保护层施工 质量验收
2、基层处理
1.1、找平层应以水泥砂浆抹平压光，基层与突出屋面的结构(如天窗、变形缝、排汽道、管道等)相连的阴阳角；基层与立面墙、排水沟、排水口、沟脊的边缘相连的转角处应抹成光滑的圆弧形，其半径一般为50mm。
1.2、找平层上应无明显湿渍，基层干燥，含水率小于9%，可用面积约1m2，厚为1.5~2.0mm的橡胶板覆盖在基层表面上，放置2~3h，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水珠，可满足施工要求。
1.3、基层表面应坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物，表面应平整、光滑、无松动，要求抹平压光，对于残留的砂浆块或突起物应以削平。
1.4、阴阳角应抹成半径为50mm均匀光滑的小圆角。
1.5、穿墙管道及连接件应安装牢固，接缝严密，若有铁锈、油污应以钢丝刷、砂纸、溶剂等予以清理干净。
3、施工工艺
3.1.涂刷基层处理剂：用长把排刷把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序。
3.2附加层施工
对所有的阴阳角部位、立面墙与平面交接处做附加层处理，附加层宽度一般为300mm。对凸出基层部位部分做300mm宽附加层。
3.3.试铺定位
在基层上弹出基准线，把卷材试铺定位。
3.3.1.卷材的配置—应将卷材顺长方向进行配置，使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向，不应成逆向。如下图

3.3.2.先铺设排水比较集中的部位（如排水天沟等处）按标高由低向高的顺序铺设（如下图）。

3.4.卷材铺贴
3.4.1.用高压喷灯与卷材和基层的夹角处均匀加热，待卷材表面融化后把成卷的改性卷材向前滚铺使其粘结在基层表面上。（如图）

熔焊火焰与卷材和基层表面的相对位置
1、喷嘴；2、火焰；3、改性沥青卷材；4、水泥砂浆找平层；5、混凝土层；6、卷材防水层
3.5.铺贴平面和立面连接部位的卷材
在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水层应满粘。
3.6.屋面女儿墙防水施工。
女儿墙防水层施工时，应先铺贴平面，然后由下向上铺贴，使卷材紧贴阴角，不能空鼓。在女儿墙上满粘卷材，粘贴要牢固，在女儿墙预留收口处满粘卷材，并使上层卷材长出下层卷材不小于30mm，收头用水泥砂浆固
3.7.主要节点构造做法
3.7.1.阴阳角：阴阳角处的基层处理后，先铺一层卷材附加层，附加层卷材要剪成下图所示形状。

3.7.2.阴阳角卷材铺贴方法图

3.7.3、几种落水口防水做法

3.7.6、高低跨屋面变形缝防水构造

3.7.7、屋面水平出入口防水构造

3.7.8、管道出屋面处防水构造

3.7.9、屋面分隔缝防水构造

3.8卷材收头部位处理：
卷材防水层收头部位，上层卷材盖过下层卷材30mm，然后剪切60mm卷材覆盖在收头部位，收头处卷材端头应裁齐后压入凹槽内，用密封膏封严。
4、质量检查与要求
4.1.屋面防水完工后，经24小时蓄水试验后无渗漏即为合格。
4.2所选用的改性沥青防水卷材的各项技术性能指标，应符合GB18242-2000要求，产品应有现场取样进行复核验证的质量检测报告或其他有关材料质量证明文件。
4.3卷材与卷材的搭接缝必须粘结牢固，封闭严密。不允许有皱折、孔洞、翘边脱层、滑移或影响渗漏水的其他外观缺陷存在。
4.4卷材与穿墙管之间粘结牢固，卷材的末端收头部位，必须封闭严密。
4.5卷材防水层不允许有渗漏水的现象存在。
5、成品保护
5.1.施工人员应穿软质胶底鞋，严禁穿带钉的硬底鞋。在施工过程中，严禁非本工序人员进入现场。
5.2.防水上堆料放物，都应轻拿轻放，并加以方木铺垫。
6.3.施工用的小推车腿均应做包扎处理，防水层如搭设临时架子，架子管下口应加板材铺垫，以防破坏防水层。
5.4.防水层验收合格后，可直接在防水层上浇筑细石混凝土或沙浆作刚性保护层，施工时必须防止施工机具如手推车或铁锨损坏防水层。
5.5.施工中若有局部防水层破坏，应及时采取相应的补强措施，以确保防水层的质量。
6、雨季施工保证措施
本工程施工时，应严格观察天气变化，做好雨天的保护措施。雨天的进场道路、湿度、温度等对防水施工影响较大，因此，在工期允许的情况下，我们要把雨天施工的防护措施作为一个重点来对待。
（1）加强计划安排雨季施工战略性安排。
（2）抓施工准备，包括材料，专用设备，能源、暂设工程等准备工作。
（3）编好技术措施，确定主要技术关键，规定单体工程雨天施工方案编制原则。
（4）制好单项工程施工方案。内容包括，工程进度、施工方法，劳动组织、操作要点， 质量要求，试验检测等。
（5）重视技术培训，技术交底工作。
（6）根据冬、雨期施工的特点分别轻重、缓、急、对不适于雨季施工的工程可拖后或移前。
（7）在施工布置上要根据晴、雨、内、外、相结合的原则，尽量控制雨天露天施工时间。
（8）要将雨季的几天施工准备工作纳入生产计划，考虑一定量人力，安排一定作业时间，搞好雨期施工期间材料的储备。
（9）加强技术管理和安全工作，要认真编制和贯彻雨季施工技术措施和安全措施，要定期组织冬雨季施工交底和检查，积极督促做好有关工作，尽量减少雨期带来的损失。
（10）作好每一天施工完毕后现场清理工作，未完成工作一定要密封严密，防止雨水倒流进防水层，未用完的材料要安置妥当，并用防雨布包盖，防止雨淋。
