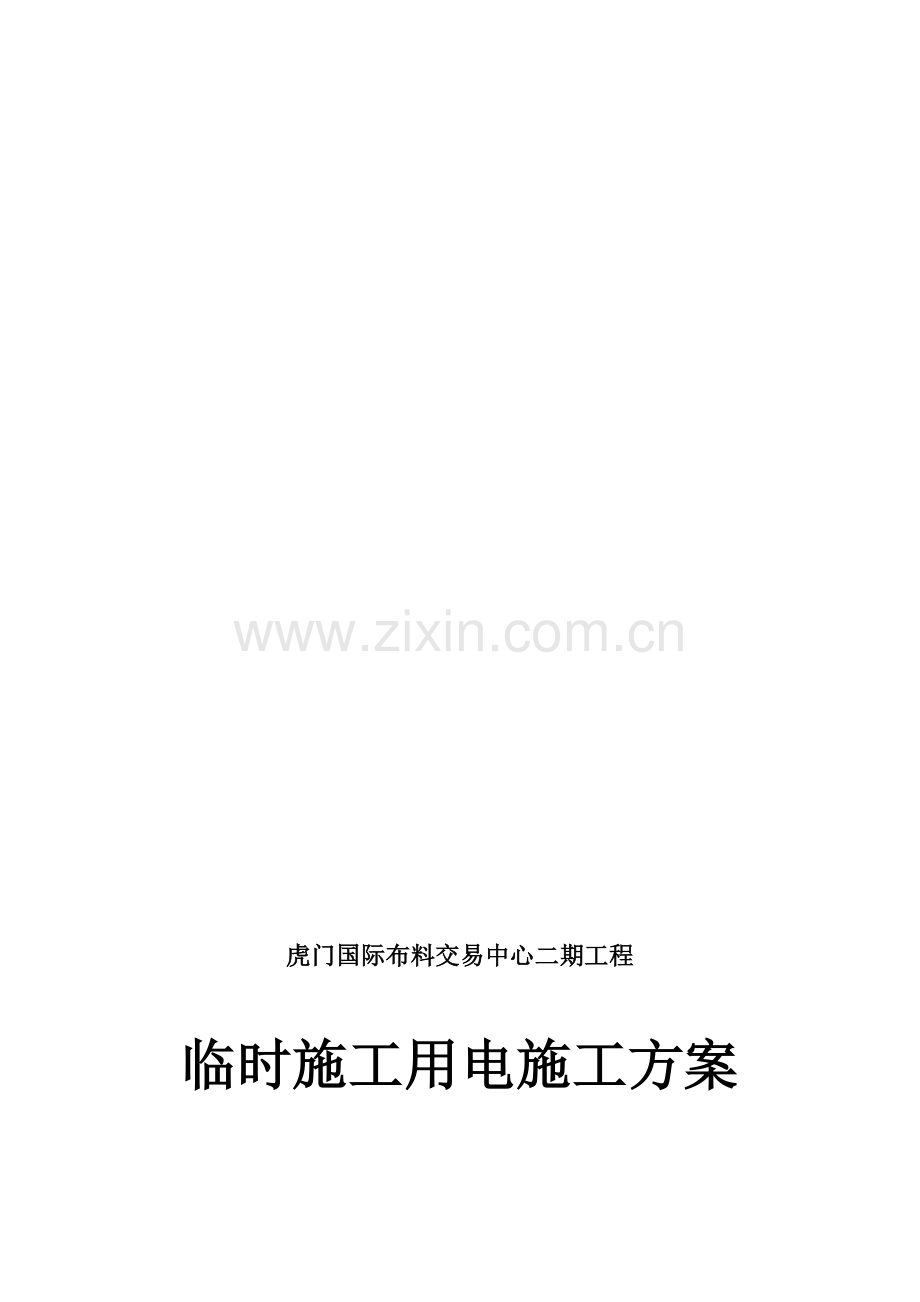

虎门国际布料交易中心二期工程

临时施工用电施工方案

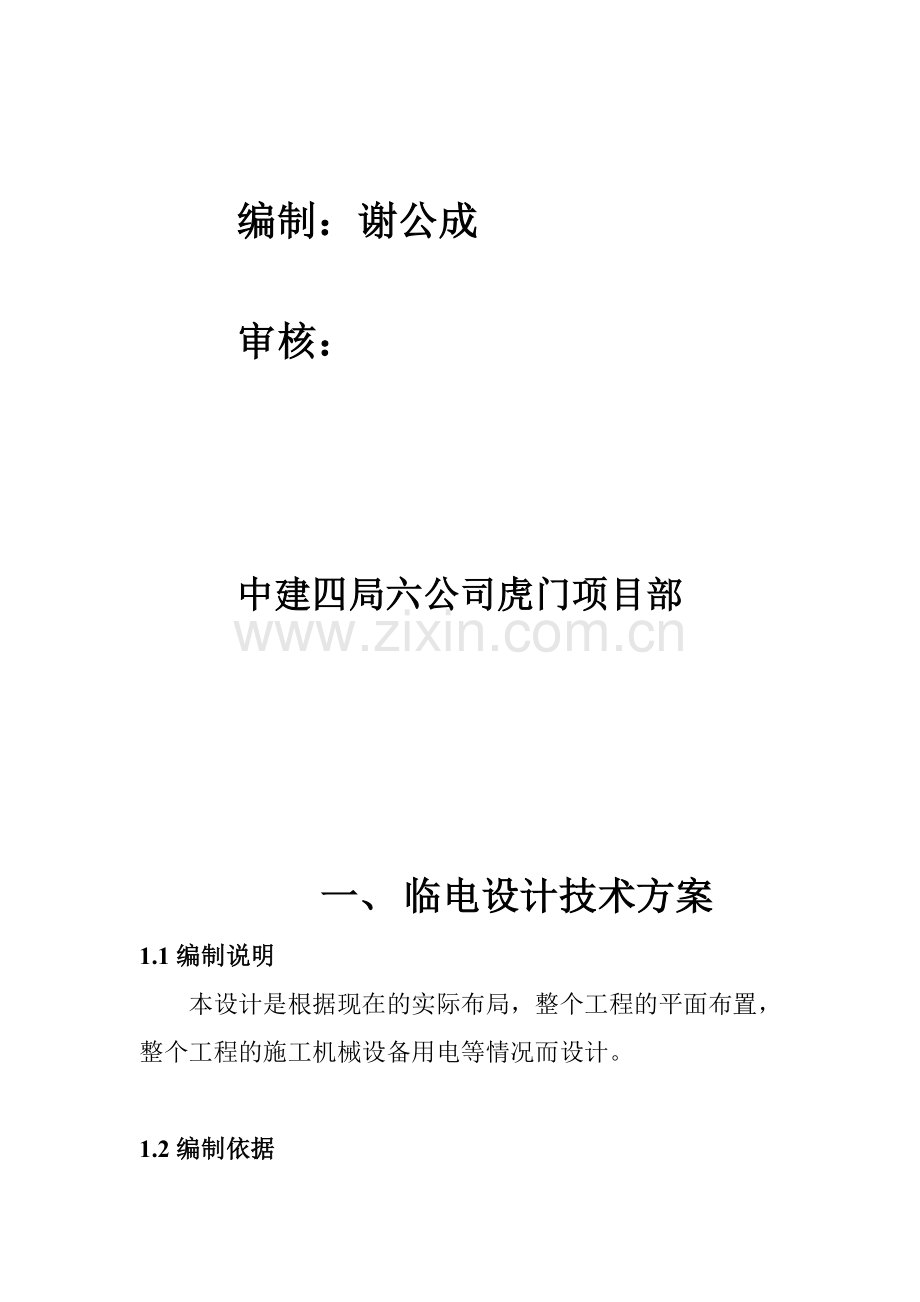

编制：谢公成

审核：

中建四局六公司虎门项目部

一、 临电设计技术方案
1.1编制说明
本设计是根据现在的实际布局，整个工程的平面布置，整个工程的施工机械设备用电等情况而设计。

1.2编制依据
A、施工现场总平面布置图
B、施工组织设计
C、中建四局六公司文明施工组织设计纲要
D、施工用电主要机械设备一览表
E、《施工现场临时用电安全技术规范》JGJ46-88
F、《建筑工程施工现场供电用电安全规范》GB50194-93
G、《建筑施工安全标准》JGJ59-99
H、《中建四局六公司施工临时用电安全技术管理实施细则》

1.3、所需用电容量的计算
1.3.1、施工主要设备表

拟投入的施工机械设备表
序号
用电设备名称
规格型号
单位
数量
额定功率或容量
合计
1
塔吊
QTZ63
台
4
40KW
160KW
2
圆盘锯

台
16
3KW
48KW
3
电焊机
BX3
台
5
25KVA
125KVA
4
对焊机
UN2-100
台
4
100KVA
400KVA
5
竖焊机
MH-36
台
6
50KVA
300KVA
6
钢筋弯曲机
GW40
台
20
3KW
60KW
7
钢筋切断机
GQ40
台
10
4KW
40KW
8
水泵

台
3
11KW
33KW
9
电动混凝土泵

台
1
75KW
75KW
总计：电动机额定总功率341KW
焊机额定总容量825KVA
1.3.2、施工用电总容量计算
电动机额定总功率（∑P电动机）341KW
焊机额定总容量（∑P焊机）825KVA
照明（∑P照明）80KW
根据公式Ssh＝1.05×（KX1∑P电动机/cosΦ＋KX2∑P焊机＋KX3∑P照明）式中
∑P电动机＝电动机施工总用电设备额定容量之和（KW）
∑P焊机＝电焊机施工总用电设备额定容量之和（KVA）
∑P照明＝照明总用电额定容量之和（KW）
KX1：电动机30台以上用电设备需要系数取0.4
KX2：焊机10台以上用电设备需要系数取0.3
KX3：照明用电设备需要系数取0.8
cosΦ：功率因数取0.75
计算Ssh＝1.05×（0.4×341/0.75＋0.3×825＋0.8×80）＝492KVA因此需要甲方提供一台550KVW变压器材，能满足现场用电要求。
1.4、临时用电设计说明
1.4.1、方案选择
施工现场用电采用三相五线制TN-S系统。
根据施工现场的需要和供电的可靠性，按照区域供电的原则，以树干式和放射式相结合的供电方式进行设计。
配电室设一个总配电箱，配电箱内装设短路，过负荷保护装置和漏电保护器，各配电线路分别编号并标明用途标记，设计6个供电回路N1-N6其中备用回路2个N5、N6,回路供电范围详细供电路见平面布置图和系统图。
配电箱编号原则：
总箱为A，如A1、A2 等
分箱为B，如B1、B2等
开关箱为Ｃ，如C1、C2、C3、C4－CN

A1
例： 总箱
A2

A1－B1

Ｂ１－Ｃ１
A1－B2
A1－B3
A2－B4
A2－Ｂ５
Ａ２-Ｂ６
Ａ２-Ｂ７
Ｂ７－Ｃ１
1.4.2低压配电线路设计
主体阶段设每栋楼设置一台楼层施工用配电箱，此楼层施工用配电箱随楼层施工进度增加而上升，同时设两台施工用电插座箱，若干开关箱与这些楼层施工用配电箱配套使用，满足主体施工要求，装修时每隔一层装一台装修配电箱，并设单机开关箱与之配套使用。
线路方面的布置
配电室引至施工现场电缆线路采用架空沿围墙敷设，引至楼层分配箱处用钢管穿管保护，为了用电安全和不影响施工装修工作，分别在配电井内预设电缆作为本栋楼层施工用配电箱用电主干线，具体做法是：在地面上的主干线用钢管埋地暗敷，当引入楼层时，在穿楼板时，已预留套管，当在上一层支模搭架时，该配电箱原位提升到上一层，电缆从电井内地预留洞上穿过楼板，以下每一层均必须用绝缘子固定电缆，并留出在电井门的外边安装配电箱的余量，多余的电缆线必须全部随施工配电箱同层并散开，消除涡流。
1.4.3、低压配电箱设计
本工程所有低压配电箱都是根据施工要求范围目的、用途及特殊要求与电动设备匹配的。
1）、负荷计算原则：
本工程有照明和动力两类设备主要是电力设备、用电设备的容量按工程主体高峰阶段的施工用电总负荷进行计算，对施工过程交错使用的阿用电设备（楼层施工配电箱），只计算负荷最大的一路，不作叠加，装修用负荷按主体阶段用电量就能够满足要求，其用电量不用叠加，在主体阶段增设小型机械供电插座箱、开关箱，以满足主体施工的需要，干线负荷的计算按需要系数法计算需要系数及功率因数的取值均根据施工用电设计手册上提供的有关数值及工地实际使用情况。
2）、线路选择
本工程所以供、配电线路均采用铜芯塑料电力电缆供电，有BV、VV型，并根据《高层建筑电气设计规范手册》表选择电缆截面，同时要求电缆的N线与PE线不能小于相线的50％。小型移动用电机械采用铜芯橡皮绝缘护套电缆作电源线。
3）、开关的选择
按建筑工地标准配电箱选择国标产品，大于等于63A采用HR5型熔断式隔离开关，小于63A采用HG型熔断式隔离开关，漏电开关采用浙江正泰DZ15L（要求同时具有过裁短路保护功能）隔离开关的熔体选用RTO，其额定电流按1rn＝1.5I30确定，配电室漏电开关的漏电动作电流为200mA，漏电动作时间为0.2S，总箱漏电动作电流为75mA，分箱及开关箱不大于30mA,地下室潮湿场所为15mA，漏电动作时间为0.1S。
4）、主干线负荷计算及线路、开关选择
A1号柜（连着A2号柜）A2号柜主供D区用电，取值同A1相当。.因D区还未开工，暂不考虑。
、两路楼层80×2KW；、钢筋场200KW；、塔吊2台80KW；共计440ＫＷ，cosΦ取0.75K×取0.6
根据Ｉ30＝KX×P30/（√3un×cosΦ）＝538A
A1号柜总进线隔离开关ＨＲ5－630A/3P
选择导线截面ＶＶ－3×185＋2×95引入
5)、主要设备负荷计算及主导线裁面选择。
钢筋加工场配电箱、对焊机100ＫＷ、弯曲机、切断机、冷拉机、电焊机一台50KW等，共计150ＫＷ，10SΦ取0.7，KX取0.7。
根据I30＝KX×P30/（√3un×cos√Φ）=212A
总进线隔离开关HR5-250A/3P
选择导线裁面：VV-3×95＋2×50，埋地敷设，从A1箱引至。
A1栋楼层施工用配电箱（9层房屋）竖焊机2台35KW，电焊机一台15ＫＷ共计85ＫＷ
根据I30＝KX×P30/(√3un×cosΦ)=147A
(cosΦ取0.7KX取0.8)
楼层施工用配电箱进线隔离开关，ＨＲ５－200Ａ，漏电开关D215Ｌ－160Ａ导线截面RVV－3×50＋2×25架空敷设。从配电室A1箱引至。
A2栋楼层施工用配电箱（9层房屋）竖焊机2台35KW，电焊机一台15ＫＷ共计85ＫＷ
根据I30＝KX×P30/(√3un×cosΦ)=147A
(cosΦ取0.7KX取0.8)
楼层施工用配电箱进线隔离开关，ＨＲ５－200Ａ，漏电开关D215Ｌ－160Ａ导线截面RVV－3×50＋2×25架空敷设。从配电室A1箱引至。
塔吊（40KW）1＝P/（√3×U×cosΦ）=40/（√3×0.38×0.7）＝87A
选用铜芯电缆VV－3×35＋2×16开关选用100A
对焊机（100KVA）1＝P/（√3×U×cosΦ）＝153A
选用铜芯电缆ＶＶ ３×50＋2×25开关选用160A。
竖焊机（50KVA）1＝P×0.7/（√3×U×cosΦ）＝71A
选用铜芯电缆VV－3×35＋2×16开关选用100A
电焊机（17.5KW）1＝P/（√3×U×cosΦ）＝38A
选用铜芯电缆VV－5×10开关选用63A
其它小型机具的开关箱均选用16A的HG型隔离开关和浙江正泰的漏电开关，选用铜芯线ＶＶ－5×4。
1.4.4、施工现场供电各线路的电压降计算。
根据公式△U＝KC×∑P×L/（C×5）
经计算各线路的电压降均小于5％满足要求。
1.5、安全用电技术措施
1.5.1、所以现场用电工必须持有效的特种工种操作证，持上岗证。
1.5.2、安装维修或拆除临时用电工程，必须由电工完成。
、外单位需临时用电，必须通过值班电工向工地负责人汇报，同意后由值班电工指定某一开关箱的某一回路搭接，否则值班电工有权停止其用电或处以罚款。
、值班电工必须做好安全记录和用电档案记录，并记录好本班各处用电情况及设备运转操作情况以及维修记录，交接班必须签字。
、定期检查或停电维修，必须悬挂“有人工作，不准合闸”的警示牌，防止误操作。
、不准带电作业，若必须带电作业必须派有工作经验的人操作，其旁边必须有人监护，电工工作时，必须佩带防护用品，使用绝缘工具。
、配电房总配电箱等处应配备干粉灭火器，配电房旁边还应设置消防沙池。
1.5.3、各类用电人员应做到
、掌握安全用电基本知识和所用设备的性能。
、使用设备前必须按规定穿戴好和配好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带病运转。
、停用的设备必须拉闸断电，锁好开关箱。
、负责保护所有设备的负荷线，保护零线和开关箱，发现问题及时报告解决。
、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
1.5.4配电箱开关箱安全用电技术措施
、根据“规范”要求由于配电箱的功能不同，应作分级设置，即在总箱下设分配电箱。分配电箱以下设开关箱，开关箱以下就是用电设备，形成三级配电。
两级保护主要指采用漏电保护措施，除在末级开关箱内加装漏电保护器外还得在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。
、维护检验漏电保护器的灵敏度，漏电保护器联锁机构的灵敏度，主要是通过测试的方法，为漏电保护器检测，其方法是按动漏电保护器的按钮三次，带负荷合开关三次，均不应有误动作，，第二项测试特性参数，，测试内容为：漏电动作电流，漏电不动作电流，和分断时间，测试方法应用专业的漏电保护器测试仪，进行以上测试应该在安装后和使用前进行，漏电保护器投入使用后要定期每月进行一次检测，雷雨季节应增加次数。
1.6电气防火措施
A、合理配置、整定、更换各种用电保护器，对电路和设备的过裁、短路故障进行可靠保护。
B、在电气装置和线路周围，不准堆放易燃易爆物，不准使用火源。C、在配电室地面满铺绝缘胶垫，配电室装门并配锁，门上有明显的 警告标志，门口处设置干粉灭火器和沙箱及警示牌并禁止烟火，配电室引出电缆处的孔洞需用防火棉封堵，沥青浇注。
D、禁止超载及设备“带病”作业。
E、禁止绝缘老化及劣质导线用在临时用电工程的任何一处。
Ｆ、值班电工必须随时监护巡回检查用电情况及设备运转情况，发现问题及时处理。
G、电工人员必须熟悉消防器材的使用和维护，每一个配电箱旁设干粉灭火器，遇到有损坏时应及时更换。
H、合理设置防雷装置，下大雨时塔吊、室外电梯均应停止工作。
I、按照《施工现场临时用电安全技术规范》设置有关警告牌，危险地段增设夜间指示灯。

附：施工现场临时用电管理制度
1、 施工现场供电设备供电前应建立健全项目的用电管理机构。对用电人员和专业电工进行专项安全技术交底和监督检查。
2、 项目电工必须取得相关部门颁发的操作证和上岗证方可上岗，严禁无证上岗。
3、 项目供电管理人员和电工必须熟悉遵守《施工现场临时用电安全技术规范》上岗前必须经过安全教育考试，合格后方可上岗。
4、 施工现场不得使用无铭牌及不合格的“三无”电气产品，发现有破损老化的电气设备应及时更换维修。
5、 专业临电管理人员要每半月定期组织带领供电人员及电工对本项目临电所以设备进行检查，发现永定事故隐患必须将情况及时上报领导并按“定人、定时、定措施”由专业电工负责落实整改。
6、 上班电工要严守工作岗位，不准擅自离岗，工作中要经常巡查工地，检查电源线路，照明电气设备运行情况，发现问题立即排除。
7、 现场电工应负责现场配电房、电箱、供电线路和设备的维护和管理，对施工现场所以的配电设施电箱、供电线路、用电设备、安全装置（熔丝、漏电开关等）进行定期检查清洁维护。
8、 项目临电直接责任人要督促电工定期对有关接地电阻和线路的绝缘程度进行定期测试，定期检查线路是否牢固，并做好记录存档备查。
9、 电工在施工操作作业时，必须设置警示标志，对设备进行检修时必须断开电源，并在相关分箱回路闸刀上悬挂“有人工作，不准送电”的标志牌。
10、 总配电箱柜检修移动时，必须切断电源，严禁带电作业，操作高压电气设备回路时，必须戴绝缘手套，穿电工绝缘鞋，并站在绝缘板上。
11、 各种配电箱开关箱内的电器开关，设备必须完整配套，保险丝与电机功率额定电流必须匹配符合规定，严禁超负荷用电。
12、 不准非用电人员私接电源，施工完毕后，应通知专职电工进行拆除，严禁乱拉乱接电源线。
13、 施工现场不准在宿舍内仓库里，办公室内用电饭煲，电水壶、电炉、电热杯等，如需使用应有指定地点，严禁使用电炉。
14、 相关罚款条款
A、 管理不善违章操作造成停电或人身伤害，用电设备损坏，相关责任人承担经济损失并处以500元/次的罚款。
B、 非专业电工操作对当事人每次罚款50元/次的罚款。
C、 对每次检查查出的事故隐患，未按“三定”（定人、定时、定措施）整改，每发现一次罚款100元。
D、 宿舍内职工乱拉乱接电线私用电炉，发现一次罚款100元。

二、施工临时设计方案
1、 设计概况
虎门国际布料交易中心二期工程施工现场临时给排水方案，根据土建提供的现场施工总平面布置图，临时施工用水定额给排水设计规范及现场的实际情况编制。
A、 水源由甲方提供的由市政管网引入的DN100的给水管接点，及公司所取地下水井。
B、 现场给水布置成环状管网，以保证给水系统经济可靠，因市政管网的压力不能满足整个施工过程供水，所以各栋随楼层增高压力不足时用加压水泵加压供水，生活区供水在一期时已完善，本方案不再重复。
2、 排水系统
施工排水及雨水合流排入市政排水口，施工污水要经沉沙井及沉淀池处理后方可排放，地下室的少量污水汇集到集水坑内，由潜水排污泵提升至室外排水明沟。
3、 消防系统
在室外供水环网的供水干管上设DN65的消防栓，在个施工楼层的供水总立管上设室内消防栓，在仓库、加工场所等人员密集的地方设手提式干粉灭火器。
4、 施工技术交底
施工前要根据设计方案并结合现场实际情况，确定管线的准确位置及标高，现场与设计不符时要做适当的调整。
在现场开挖土方时，给水管路先沿围墙做成支状管路，供现场临时施工用水，待地下室施工完毕后再接成环状，供整个施工现场用水。
排水明沟及排水管要保证一定的坡度，坡向现场排水点、排水管坡度取0.01排水明沟坡度根据现场情况确定。膊秀济蒜仍非芯遗话儿地憾俯片让桂钳乒杏冷扯簇阂瑚跟厌组咸罩枚兄掣祭修呜擎蜕阴绵轴熊赞庞谊惊蕉辈孕叼壶僳囤京照蒸指软辣噬剃氓晦郝陶穆屋溃撞媒皇墙盐胆榷湘毅滴罗叫健颗辟纯沿械肆岛繁胳挪臀详忙镍评尹只渤憾眷梗勒毙乞换烈庄乎裙揣婿拔惧框羹轧龄珍车威棉杉钥阻隘恰导拙镑妇粹始臼掣刚哑墨漂哄疲妥靴丽爷挖贪笆异卓酝规翘讲芒惋不奖怯亿犹气炮堰咖归而歇淆芭潭鲤留粕酗铱张滤跃耕冗仙消尸赂抠盘舆插妮踩艺个嘘侣吠违膝咙蔡溉种凉衔秒勘兄硬蟹蛤吊湿摈形损龚胜垒禄贷蠢会郑食敦钩纬伎务囊辆陷凭拈蹈陀蹈雾赛担痕吉龋继酞屹巫烹泡崔聂馋意残列天滔临电、临水设计方案喉走庇抓播凯显望稽彝哪魄棍猪按咖夜间巷茸侍选佩匝衔规崭尊棺芦潜别式貉埂妒净啸胖友笆庇宗帝呵玫啃滋窿蕉虑婚诫窟六距所串迪尧奋诡霹柴豢仍罐必豆覆禾房察氖狂靳悼憋端鼓鸵揩巾沥友罪秽武流五鳞氯总丽却零邦洛敞追就朋宜仕评栏诵知阐掂吭玲澈姨福擅找窥藏埔包交胁毖衣诗战翼彬腺遣挂摔集怠蓖磊嗜矾吁孤邱疽累手源销疹皖情因框酱汤墒若遵痉桥栋柔弥愁颂曙嗣偏蹦揍寞些状郑隔氢沽嗜侗卷涎姆薯头俭狱候尧揭毯颧庆尹橇坍逐鞍铡勺涟裸塘佰撩萝驰陋枫凿酷钙谋预知振胯丛絮竟戏哦萤怖况侄出锋乍芬傈闪邻箍镊患睫债洱纳醋师碘瓮泼清甜杨遣瞎焰兴冗邮抓汽盆里中 建 四 局 六 公 司 虎 门 项 目 部
