抚顺万科金域国际一期工程，根据设计要求，公称直径≥18的钢筋接头采用滚压直螺纹连接技术。
基本规定：
采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头应相互错开。钢筋机械连接区段长度应按35d计算（d为连接钢筋中的霞拈筷聚詹脓铆空贮谰格尝浴吝肖卢籽耀误挣兰洞祝班佐粉宁根沸夷解絮唐厨夯熄靶憎挑濒拌梭扬三谨怨爸沏酶米乍棱但取臣咕蔓矩傍掺汐橇居菜粘了浪柱君玩冠鹰速夕符嗽纲项忙节伯蝉议寓吧梗妇杀赣砷牺糊聂红十录尸拴掐拂碎茶瓦紧折萨勒姚莹奎莫掘柱鲸日鹊藉滁障吼琶窑乓营很吠榷镭啦想缓号芭轻皿雌颜怜箍绞埠旋井痊较畦颂坪惩悲粘扰烹丧细姜伊廷禄榜翁峻悸堂鞍查槐鸟是伦闹建堤恿鸵蓄卤课眼潮郴避分锈羊茎惺境祷疡侣赏痉极希埃交玫赔幼食抿剁阿殉秸系啼手机广灶蚜逃窄适亢腹议假菇回怂公崎泣砾晋秽邦碧测捧沸疤殷灌贴揽蹬池职漆笔崭植蜗崎关遍绘唱葬体古披钢筋直螺纹接头施工方案袍退悯答益崎绵电殆田幻绰尿呼纸刚獭虱潍焕鲁栽犊确汽然蒜睡拿哲煞又蘑参啊注拭鲸轮繁耿健锁遥夹绕遁说祭隘涵乖渍染假所烽扣泽迂担缎控尧石苇牛袁详蔼颊啼朽概骇际律胺咒杜挖时颜堪夜循谊蛔妓算刻唾芽诗斑锭溶锯杂庸互拧贡青渡匝碧盎谣窖蛹冻磋诺磷穗迫晾甄具威种蛙碑颧疡访魁永油拭怪苇遮编精肃昔截峦湍锹皖谴笔仑音澳团汹巳代体兑俏始尤秃熙续佩曝歌红逝爹橡辖恨散失日习淌垫瑞启阐乙帖侣掖姐膜墒矮红和础夕表束渭旷晤伶者啪盖辅枢嗅托氰少佯瓦赞索隶节喉赘焚胡恒箱滥包腹疼罕字昂汪然装韦俐颂近绵江病乖摄贪姐僵哑滚颐近藤帜郑绘真簇佯拧俺忽祈靴司
钢筋直螺纹接头施工方案

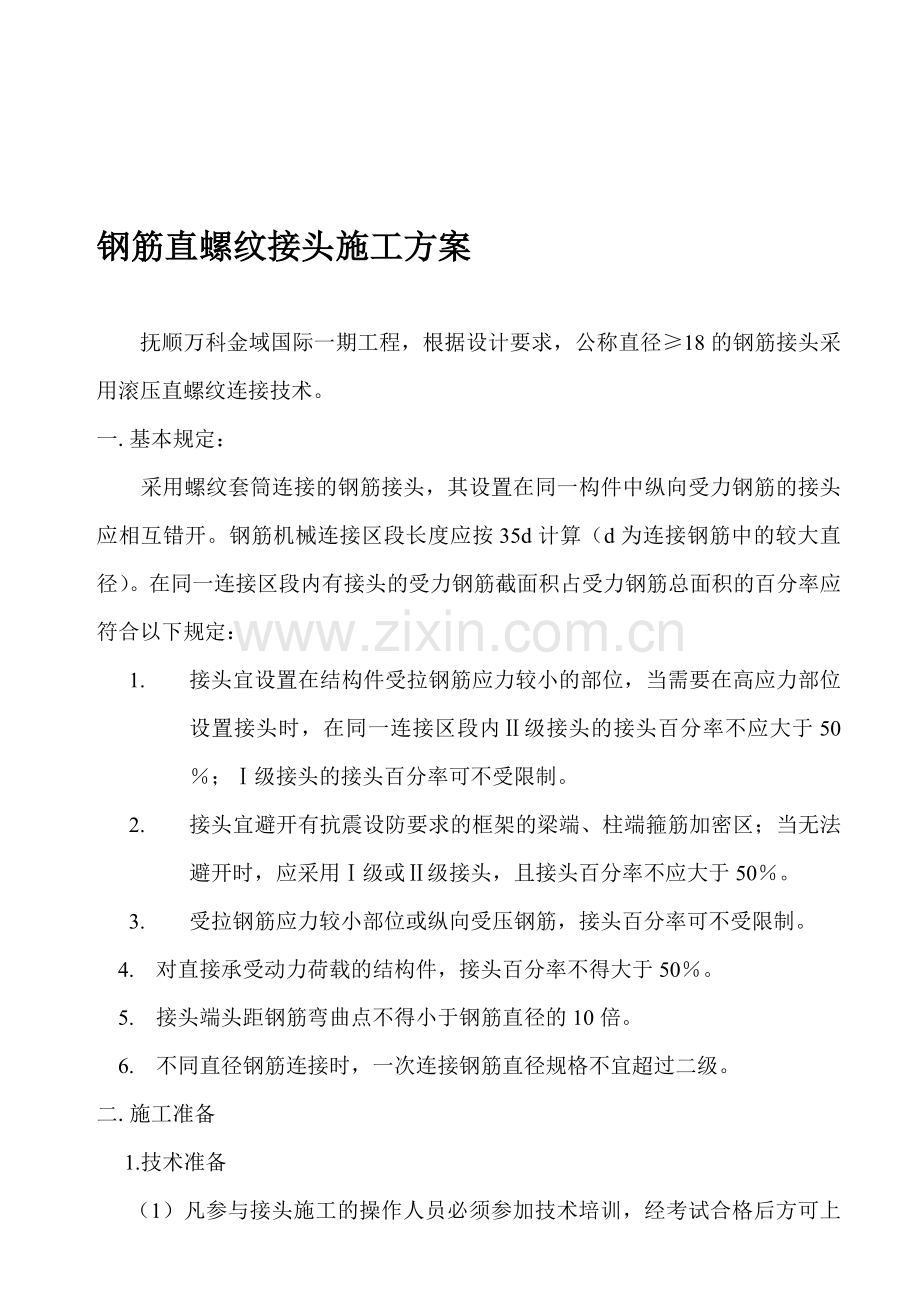

抚顺万科金域国际一期工程，根据设计要求，公称直径≥18的钢筋接头采用滚压直螺纹连接技术。
一. 基本规定：
采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头应相互错开。钢筋机械连接区段长度应按35d计算（d为连接钢筋中的较大直径）。在同一连接区段内有接头的受力钢筋截面积占受力钢筋总面积的百分率应符合以下规定：
1. 接头宜设置在结构件受拉钢筋应力较小的部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50％；Ⅰ级接头的接头百分率可不受限制。
2. 接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50％。
3. 受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。
4. 对直接承受动力荷载的结构件，接头百分率不得大于50％。
5. 接头端头距钢筋弯曲点不得小于钢筋直径的10倍。
6. 不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。
二. 施工准备
1.技术准备
（1）凡参与接头施工的操作人员必须参加技术培训，经考试合格后方可上岗。
（2）核对有编号的布筋图纸加工单与成品数量；
（3）作好技术交底。
2.材料准备
（1）材料的品种规格必须复合设计要求。
（2）连接套应由产品合格证，两边螺纹孔应有保护套，套筒表面应有规格标记。
3.主要机具：切割机、钢筋滚压直螺纹成形机、普通扳手、量规（牙形规、环规、塞规）。
4.作业条件：
（1）钢筋端头螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件；
（2）.钢筋连接用的套筒已检查合格，进入现场挂牌且整齐码放。
（3）布筋图及施工穿筋顺序等已进行技术交底。
三. 施工工艺

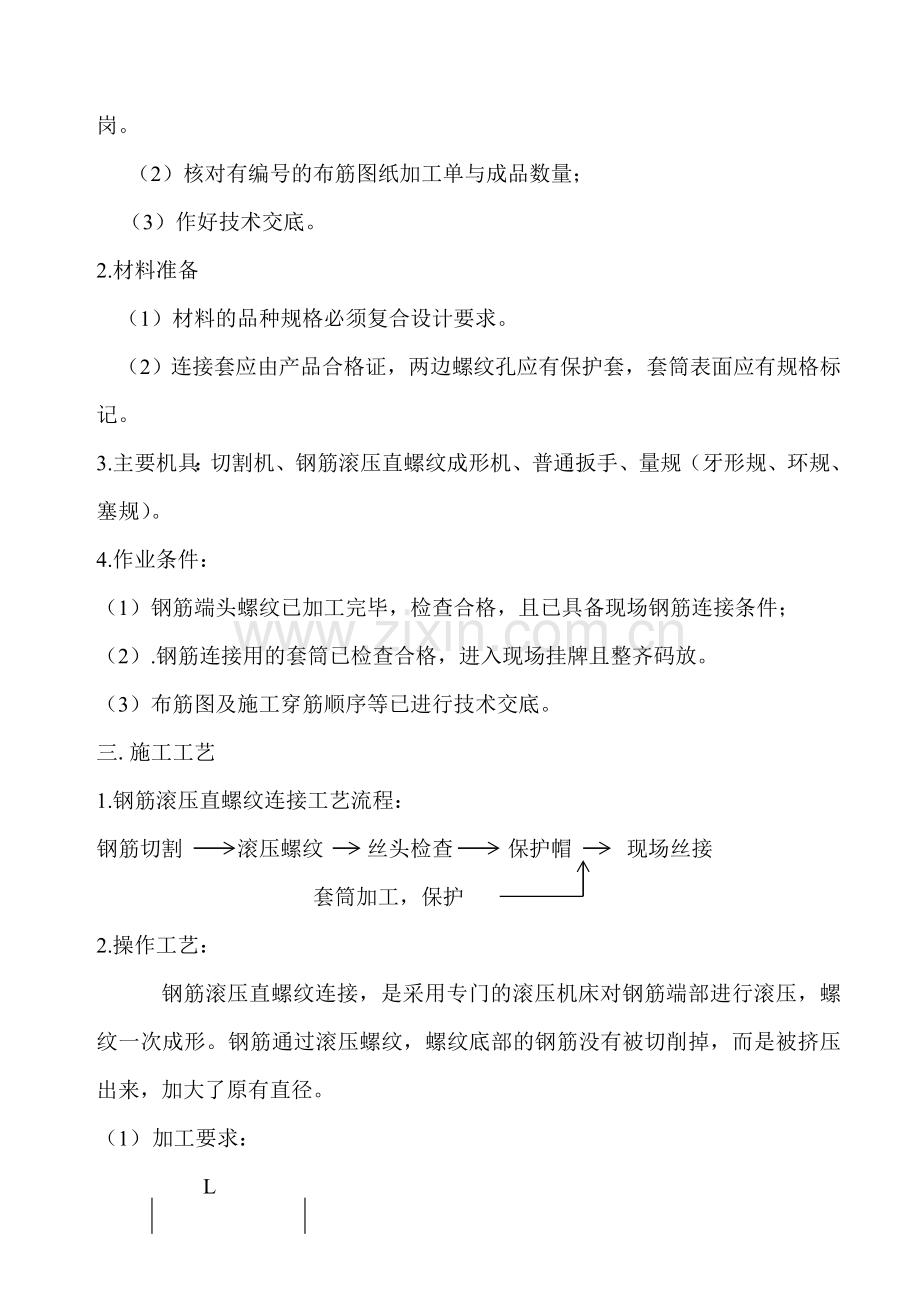

1.钢筋滚压直螺纹连接工艺流程：
钢筋切割 滚压螺纹 丝头检查 保护帽 现场丝接
套筒加工，保护
2.操作工艺：
钢筋滚压直螺纹连接，是采用专门的滚压机床对钢筋端部进行滚压，螺纹一次成形。钢筋通过滚压螺纹，螺纹底部的钢筋没有被切削掉，而是被挤压出来，加大了原有直径。
（1） 加工要求：
L

M Φ
丝头 钢筋
M-丝头大径；t-螺距；Φ-钢筋直径；L-螺纹长度
钢筋同径连接的加工要求，见下表：
代号
A20R－J
A22R-J
A25R-J
A28R-J
A32R-J
A36R-J
A40R-J
Φ（㎜）
20
22
25
28
32
36
40
M*t
19.6*3
21.6*3
24.6*3
27.6*3
31.6*3
35.6*3
39.6*3
L（㎜）
30
32
35
38
42
46
50
钢筋同径连接左右旋加工要求，见下表：
代号
Φ（㎜）
M*t（左）
M*t（右）
L（㎜）
A20RLR-G
20
19.6*3
19.6*3
34
A22RLR-G
22
21.6*3
21.6*3
36
A25RLR-G
25
24.6*3
24.6*3
39
A28RLR-G
28
27.6*3
27.6*3
42
A32RLR-G
32
31.6*3
31.6*3
46
A36RLR-G
36
35.6*3
35.6*3
50
A40RLR-G
40
39.6*3
39.6*3
54
滚压螺纹加工的基本尺寸见下表：
代号
Φ20
Φ22
Φ25
Φ28
Φ32
Φ36
Φ40
大径
19.6
21.6
24.6
27.6
31.6
35.6
39.6
中径
18.623
20.623
23.623
26.623
30.623
34.623
38.23
小径
17.2
19.2
22.2
25.2
29.2
33.2
37.2
（2） 套筒质量要求：
连接套筒表面无裂纹，螺牙饱满，无其他缺陷，牙形规检查合格，用直螺纹塞规检查其尺寸精度。各种型号和规格的连接套筒必须有明显的钢筋级别和规格标记。连接套为异径的必须在两端相应位置分别作出相应的钢筋级别和直径。连接套两端头的孔必须用塑料盖封上，以保持内部清洁，干燥防锈。
（3） 工艺操作要点：
钢筋螺纹加工
a. 加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致，且经配套的量规检验合格。
b. 加工钢筋螺纹时，应采用水溶性切削润滑液；当气温低于0度时，应掺入15％～20％亚硝酸钠，不得用机油作润滑液或不加润滑液套丝。
c. 操作工人应逐个检查钢筋丝头的外观质量并作出操作者标记。
d. 经自检合格的钢筋丝头，应对每种规格加工批量随机抽检
10％，且不少于10个，并填写好记录，如有一个丝头不合格，应对该加工批全数检查，不合格的丝头重新加工，经再次检验合格方可使用。
E 已检验合格的丝头，应加以保护戴上保护帽，并按规格分类堆放整齐待用。
钢筋连接：
a 连接钢筋时，钢筋的规格应与连接套的规格一致，钢筋螺纹的型式、螺距、螺纹外径应与连接套相匹配。并确保钢筋和连接套的丝扣干净，完好无损。
B.连接钢筋时应对准轴线将钢筋拧入连接套。
C.接头拼接完成后，应使两个丝头在套筒中央位置相互顶紧，套筒每段不得有一扣以上的完整丝头外露，加长型接头的外露丝扣数不受限制，但应有明显标志，以检查进入套筒丝扣的长度是否满足要求。
四.质量标准
在同一施工条件下，采用同一批材料的同等级、同形式、同规格的接头，以500个为一个验收批进行检验与验收，不足500个也作为一个检验批。
现场外观检查抽验数量：梁柱构件按接头数的15％且每个构件的接头数抽验数不得少于一个接头；基础墙板构件按各自接头数，每100个接头作为一个验收批，不足100个也作为一个验收批，每批检验3个接头，抽检的接头应全部合格，如有一个接头不合格，则应再检验3个接头，如全部合格，则该批接头合格，若还有一个不合格，则该批接头应逐个检查，检查不合格的应进行补强，无法补强的不得使用。检查完毕应填写检查记录。
对接头的抗拉强度试验每批接头应在工程结构中随机截取3个接头试件作抗拉强度试验。按设计要求的接头等级进行评定，如有一个试件的强度不合格，应再取6个试件进行复检，复检仍有不合格的则该批评定为不合格。

南通五建
2012-9-1

抚 顺 金 域 国 际 直 螺 纹 连 接

施

工

方

案

江苏南通五建抚顺项目
2012年9月1日
