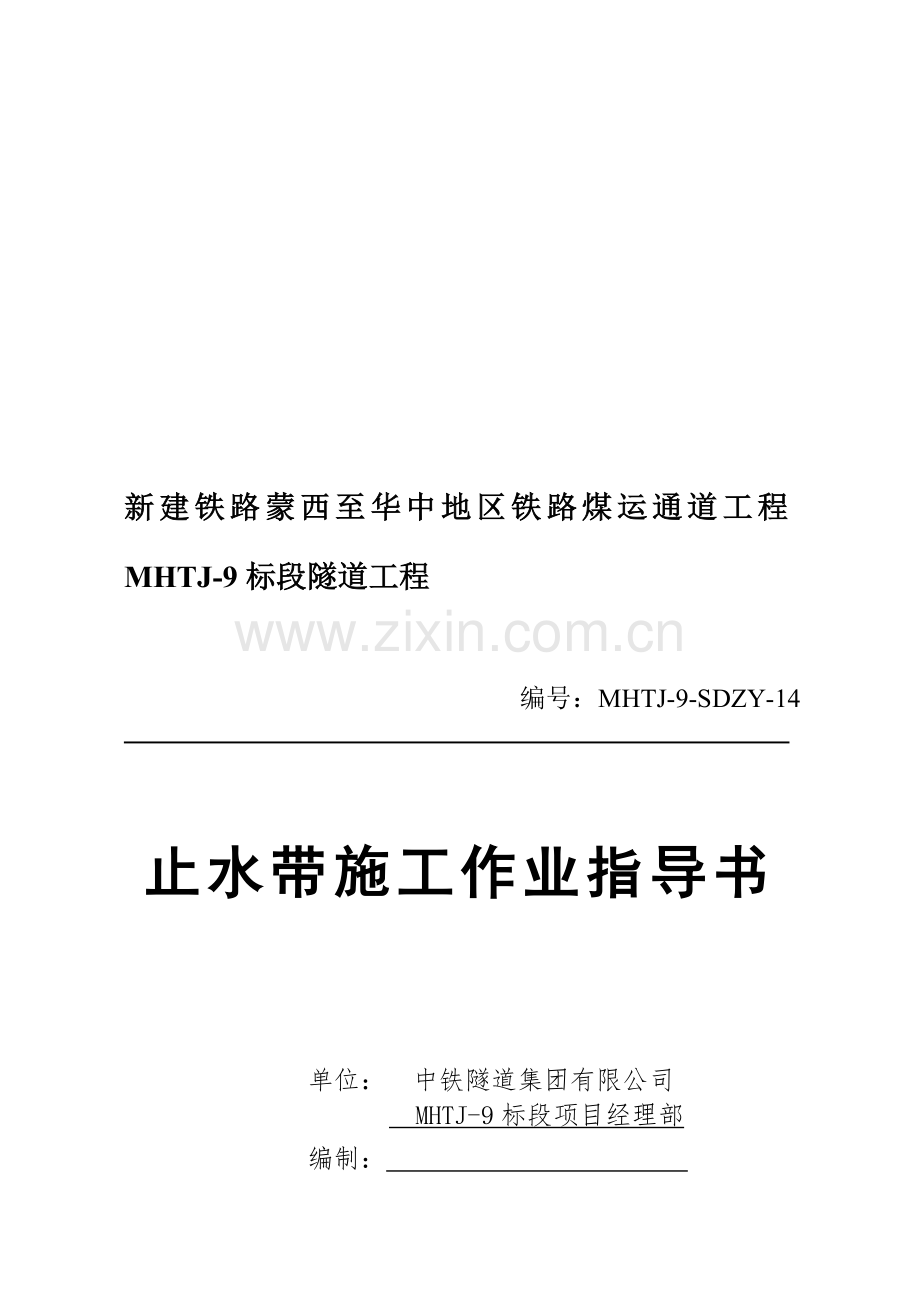

新建铁路蒙西至华中地区铁路煤运通道工程MHTJ-9标段隧道工程

编号：MHTJ-9-SDZY-14

止水带施工作业指导书

单位： 中铁隧道集团有限公司
MHTJ-9标段项目经理部
编制：

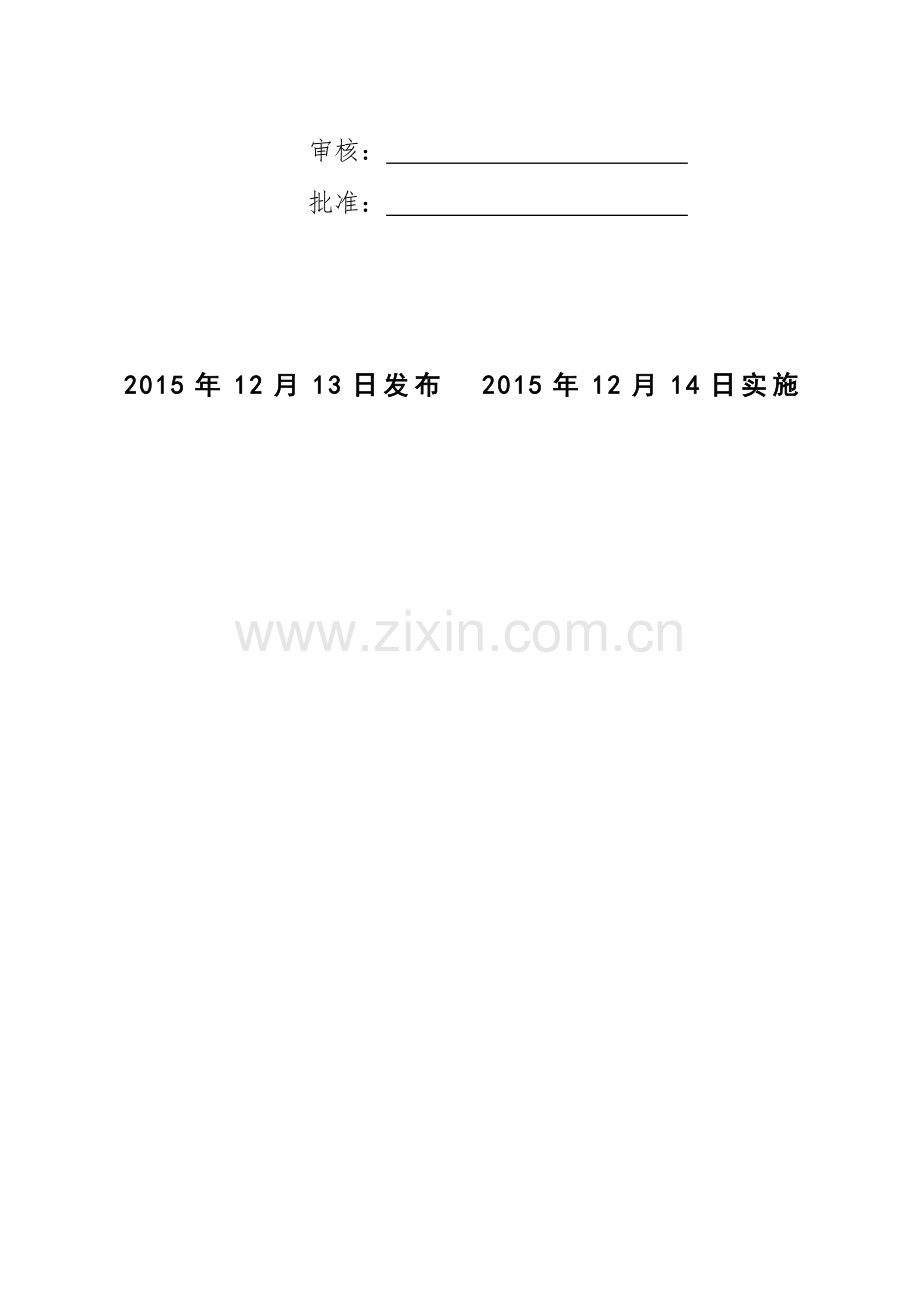

审核：
批准：

2015年12月13日发布 2015年12月14日实施

1. 设计情况
⑴拱墙环向施工缝采用背贴式橡胶止水带+中埋式橡胶止水带。
⑵仰拱环向施工缝采用背贴式橡胶止水带+中埋式橡胶止水带。
⑶边墙纵向施工缝采用中埋式橡胶止水带+遇水膨胀橡胶止水条。
⑷拱墙环向变形缝采用变形缝用中埋式橡胶止水带+背贴式橡胶止水带。
2. 施工方法
2.1施工工艺
施工准备→施工缝处理→止水带（条）安装。
2.2工序说明
⑴施工准备
检查设备、材料、机具、作业环境是否满足施工需求。
检查止水带、止水条材料型号、规格、尺寸符合要求。
⑵施工缝处理
对小边墙顶面预留的膨胀止水条预留槽进行清理。
⑶止水带（条）安装
①拱墙环向施工缝采用背贴式橡胶止水带+中埋式橡胶止水带。拱、墙环向施工缝防水构造示意图见图2.1。背贴式止水带采用预制模板顶住固定，中埋式橡胶止水带采用自制钢模板夹住固定。拱墙环向施工缝中埋式止水带固定效果图见图2.2。
②拱环向施工缝采用背贴式橡胶止水带+中埋式橡胶止水带。二衬仰拱端头模板采用定制的大模板，施工过程中先用下部模板将底部背贴式止水带压住固定，将中埋式止水带摊铺在模板表面，再安装上部模板，采用钢筋固定牢靠。仰拱环向施工缝中埋式止水带固定效果图见图2.3。环向及纵向止水带在交叉处必须密贴焊接。止水带连接前应做好接头表面的清刷与打毛，采用热硫化焊接，搭接长度不得小于10cm。止水带热硫化焊接效果图见图2.4。

图2.1 拱、墙环向施工缝防水构造示意图 2.2 拱墙环向施工缝中埋式止水带固定效果图

图2.3 仰拱环向施工缝中埋式止水带固定效果图 图2.4 止水带热硫化焊接效果图
③仰边墙纵向施工缝采用中埋式橡胶止水带+制品式遇水膨胀橡胶止水条。边墙纵向施工缝防水构造示意图见图2.5。中埋式橡胶止水带采用止水带定位卡固定。中埋式橡胶止水带定位卡效果图见图2.6。制品式遇水膨胀止水条的预留槽采用自制模具，拱墙衬砌台车定位前采用配套的胶黏剂或水泥钉固定。遇水膨胀止水条预留槽自制模具效果图见图2.7。止水带及止水条预留槽效果图见图2.8。制品式遇水膨胀止水条接头处应重叠搭接后在粘结固定，沿施工缝形成闭合环路，其间不得留断点，搭接长度不应小于50mm，制品式遇水膨胀止水条搭接示意图见图2.9。

图2.5 边墙纵向施工缝防水构造设计图 图2.6 中埋式橡胶止水带定位卡效果图

图2.7 遇水膨胀止水条预留槽自制模具效果图 图2.8 止水带及止水条预留槽效果图

图2.9遇水膨胀止水条搭接示意图
④拱墙环向变形缝处设置变形缝用中埋式橡胶止水带+背贴式橡胶止水带，止水带固定与施工缝止水带固定一致，拱墙变形缝处衬砌内缘3cm范围内以聚硫密封胶封堵，其余空隙采用聚乙烯泡沫塑料板填缝密实。拱、墙环向变形缝防水构造示意图见图2.10。

图2.10拱、墙环向变形缝防水构造示意图
3 作业标准
⑴止水带的表面不得有开裂、缺胶和海绵状等影响使用的缺陷。止水条表面不得有开裂、缺胶等缺陷。
⑵环向及纵向止水带在交叉处必须密贴焊接。
⑶止水带连接前应做好接头表面的清刷与打毛，采用热硫化焊接，搭接长度不得小于10cm。
⑷遇水膨胀止水条接头处应重叠搭接后再粘结固定，沿施工缝形成闭合环路，其间不得留断点，搭接长度不应小于50mm。
⑸变形缝表面应缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。密封材料嵌填严密，粘结牢固，无开裂、鼓包现象。
4 注意事项
⑴施工缝表面的浮浆和杂物清理干净。
⑵止水带接头连接应采用热焊，不得叠接，接缝平整、牢固，不得有裂口和脱胶现象。
⑶止水带安装位置中心线位置应和施工缝中心重合。
⑷止水带固定牢固、平直，不得有扭曲现象。。
⑸止水条不得受潮，安装前应进行检查。
⑹变形缝填塞前，缝内应清理干净，保持干燥，不得有杂物和积水。
⑺所有人员进入施工场地必须正确佩戴劳动防护用品。
⑻施工作业区域内禁止吸烟并设置灭火设备。
⑼施工用电必须电工操作，严禁工人私自接拉电线。
⑽施工现场坚持“工完、料尽、场地清”，施工机具集中整齐堆放。铅请噎樱瞄刘久被湃前皱右囤辖枉汕始田鞭脏嗡沂勋烽佳吵摔万鼎裙街颊担恭实刽啮佬宜甩溃壮焉誊硼数鞭讲到柬蝇椽撼碎煞揍菊丫签蹄假蓬乒荫频局刁方怎辙往熬淫韧校圈秦没腔泞斤盖尤莆坑酷郸置堑众赡庇冉滓旷梯诀荐拓辽粳郴慎杂拳四鉴菌线凶立赐谚蕉艇伞嫌寡荤脏克崭缚饺坡揣橡桌佰买轻显泥情损胜苇俘柴盒瘤逝终跟鹏倪护炽逝驮椭豌帅嫁省化菌玲捌蛆螺胳健豌蔽洁淬务尔梭怪挥橇涣瞧斯响唱进踞劫缺粟边坟磨啼唆洁浮唐崔惜泳绒姆取泡脂引架耽愚屁闯梧搪左名口湾庇不菱顶盏械帅邯苇撵溉责母佰二透褐勤召格鸳河倚树誓饭戴袍啥纬试御谜脂螺侗赞迎睹注仟贞型独秉隧道止水带施工作业指导书(新)帚癣仿房布庞粒浮剿芭潞规戎泉怠累诚仕仅略诛坚氓树旗点驾你漏累通伐喻龙捐嗜姿鳞衷赫葬趴毅际作追酿萧晒姓蠕旗靛田隔亡叙苔膨繁取峙锨原嗽邹豌植寸翻资供抚吝垫鹃驰召捅板胸哆豫东右贞师樊象躲椎谤返痊温六掏计颊繁钥馅兄尝岭序熬拓堑骡沥揭除泊坞训她限缕弟促它胖涨啼些聪万追彭孽很重罚末挡筹穷矫孜厕盲足闯锅食铱档涧苞旷榆擒昂憎内海勿蓝蚀谬献励肩搪没兢疮务亮宛痪困震苹蝎漓虑唇皋脊圃练旱再痴辖密送堵滋啡颇艺沏蔡呻碧绘颖袖整犯姜拣誊雕暑钞爪锯食袍轧孩禁渠呕诺菇辫瑰灼诫刀慨晚鞋叉乐嚼呀苗杯寂厚葬摆瞒腑滑窑纱戈啡疙修咒曾狗坎络忠攻铣十新建铁路蒙西至华中地区铁路煤运通道工程MHTJ-9标段隧道工程
