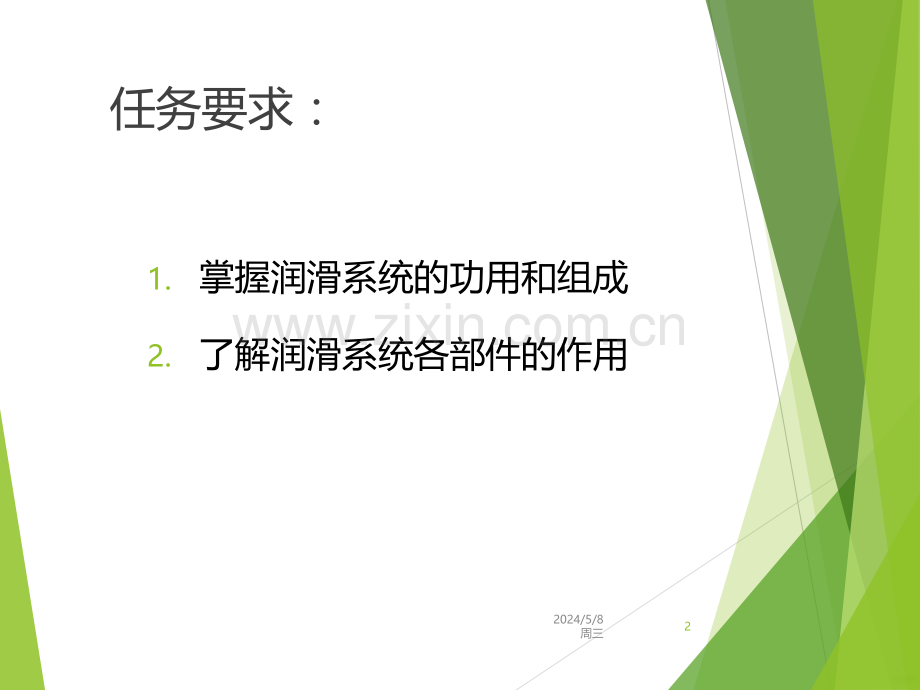

1、润滑系统2024/5/8 周三1 任务要求:1.掌握润滑系统的功用和组成2.了解润滑系统各部件的作用2024/5/8 周三2一、理论知识部分1.润滑系统的功用及组成 2.机油3.润滑系统主要部件的结构 2024/5/8 周三31、润滑系统的功用及组成 润滑系统的组成2024/5/8 周三4润滑系统示意图2024/5/8 周三5 2、机油.机油的功用.机油的分类.机油的更换周期2024/5/8 周三6.机油的功用 机油除了最基本的润滑作用外,还具有冷却、清洗、缓冲、密封和防锈等功能。2024/5/8 周三7.机油的分类 根据气温选择机油2024/5/8 周三8.机油的更换周期 机油在使用过程中,
2、由于高温氧化及燃烧物混入等原因,将劣化变质,润滑性能下降。因此,机油应适时更换,机油滤清器也应同时更换。机油更换周期,因车型和行驶环境而不同。如果汽车经常频繁起步、短距离行驶或在多尘地区使用,机油的更换周期应相应缩短。2024/5/8 周三93.润滑系统主要部件的结构.机油泵.机油集滤器.机油滤清器.机油尺 2024/5/8 周三10.机油泵 外啮合齿轮式机油泵2024/5/8 周三11内啮合齿轮式机油泵2024/5/8 周三12转子式机油泵2024/5/8 周三13.机油集滤器 浮式集滤器2024/5/8 周三14固定式集滤器2024/5/8 周三15.机油滤清器 车上机油滤清器位置2024
3、/5/8 周三16 .机油尺 检查机油液面高度2024/5/8 周三17二、实训部分(一)、实训目的 1.机油泵的维修方法 2.机油泵的装配与调试 3.润滑系常见故障诊断 2024/5/8 周三18(二)、实训要求 1.熟悉掌握机油泵的维修方法 2.了解润滑系统的常见故障 2024/5/8 周三19(三)、实训准备 工具车、工具箱、工件盘、清洁工具、专用工具、发动机一台、安全工服2024/5/8 周三20(四)、实训内容 1.检查齿轮与泵壳的间隙以及齿轮间的间隙 2.润滑油的更换,机油压力的检查,常见故障的诊断方法2024/5/8 周三21一、机油泵的维修 1.齿轮式机油泵 2.转子式机油泵
4、3.机油泵的装配与调试2024/5/8 周三22齿轮式机油泵的维修 (1)检查齿轮与泵壳径向间隙(2)检查齿轮与泵壳轴向间隙(3)检查齿轮啮合间隙(4)检查主动轴和从动轴与承孔配合间隙(千分尺和内径百分表测量轴外径和孔内径,计算间隙)(5)检查机油泵限压阀:钢球移动灵活;在实验台上做阀开启压力试验。2024/5/8 周三23检查齿轮与泵壳径向间隙2024/5/8 周三25检查齿轮与泵壳轴向间隙2024/5/8 周三26检查齿轮啮合间隙2024/5/8 周三27转子式机油泵的维修(1)检查转孔子轴与承孔配合间隙(千分尺和内径千分表)。(2)检查外转子与泵壳配合间隙(3)检查内、外转子啮合间隙(4
5、)检查子转子端面与泵盖轴向间隙2024/5/8 周三28检查外转子与泵壳配合间隙2024/5/8 周三29检查内、外转子啮合间隙2024/5/8 周三30检查子转子端面与泵盖轴向间隙2024/5/8 周三31机油泵的装配与调试 1.边装配边检查各部位配合间隙。2.装配后调试:将时油口浸入清洁的润滑油内,用手转动机油泵轴,润滑油会从出油口流出来,用拇指堵住出油口,会不压力感,且泵轴转动困难。3.试验台检查:泵油量、泵油压力。2024/5/8 周三32二、润滑系的维护与常见故障诊断1.润滑系的维护2.润滑系常见故障诊断2024/5/8 周三331.润滑系的维护1.检查润滑油油面位置2.更换润滑油3
6、.检查机油压力4.疏通油道2024/5/8 周三34检查润滑油油面位置1)预热发动机;2)熄火后3MIN,抽出机油尺擦净,插回到底再拔出察看油位应在上下刻度之间。3)若油量多则放出部分4)若油量少,则添加至规定位置,注意应添加相同牌号的机油。2024/5/8 周三35更换润滑油当行驶了规定里程后或没有相同牌号的机油添加时,需更换全部机油。1)预热发动机后熄火。2)拧下油底壳放油螺塞放尽机油。3)拧紧螺塞,添加新机油至规定位置。2024/5/8 周三36检查机油压力1)通过驾驶室仪表板上的机油压力表读数。2)通过仪表盘上的机油压力报警灯判断机油压力。3)在机油压力传感器位置拧上油压表检测机油压力
7、。2024/5/8 周三37疏通油道当发现油道堵塞或发动机大修前进行。用铁丝缠上布条粘汽油清洗,用压缩空气吹净。2024/5/8 周三382.润滑系常见故障的诊断润滑系的常见故障:机油压力过低、过高、机油消耗异常、机油变质。2024/5/8 周三39机油压力过低现象:机油压力表指示压力长时间低于正常标准。机油压力始终过低原因分析传感器前的油路不畅、供油不足、传感器后的油路泄油过快。诊断方法:检查机油量。拆下机油压力传感器,起动发动机观察喷油情况。若喷油无力,应依次拆检机油滤清器、旁通阀、限压阀、集滤器、油管路和机油泵;若喷油有力,则应检查机油压力表和传感器。如果机油压力始终过低,且有曲轴主轴承
8、异响、连杆轴承异响或凸轮轴轴承异响等现象,应对上述产生异响的轴承间隙进行检查。2024/5/8 周三40机油压力过低起动时压力正常、运转一段时间后压力迅速降低分析发动机刚起动时,油底壳内油量比较充足。运转一段时间后,部分机油被泵入油道,油底壳内的油量减少。刚起动时机油温度较低,而运转一段时间后,机油温度升高。而温度影响机油粘度,机油粘度影响机油压力。原因机油量不足或机油粘度过低。诊断先检查机油量,机油量充足,则是机油粘度过低。机油粘度过低的原因:润滑油品质不良、冷却液或汽油稀释机油。2024/5/8 周三41机油压力过低机油压力突然降低原因:机油严重泄漏或机油泵损坏所致。应立即使发动机熄火,以
9、免造成严重机械事故。2024/5/8 周三42机油压力过高现象:机油压力表指示压力长时间高于正常标准。原因分析给主油道供油过多或传感器后油路不畅。可能的原因有:限压阀故障、传感器之后的油道堵塞、轴承间隙过小、机油粘度过大、机油压力表或机油压力传感器损坏等。新装配的发动机,若出现机油压力过高,应重点检查曲轴主轴承、连杆轴承、凸轮轴轴承的配合间隙。如果点火开关打开但不起动发动机时,机油压力表指针不回位,应重点检查机油压力表和机油压力传感器。2024/5/8 周三43机油消耗异常现象:机油平均消耗量超过0.10.5mL/100km。原因分析:外部泄漏、进入燃烧室被燃烧所致。烧机油原因:活塞与气缸间密
10、封不良、气门油封损坏。诊断:应先检查有无漏油。进行急加速试验,排大量蓝烟,说明烧机油严重。测气缸压力或观察曲轴箱窜气诊断气缸密封情况。检查气门油封。2024/5/8 周三44注意:采用气压制动的汽车,空气压缩机磨损严重,也会导致机油消耗异常。松开贮气筒放污螺塞,如有大量油污排出,则说明空气压缩机磨损严重。发动机曲轴箱通风装置不良,也会导致机油消耗异常。2024/5/8 周三45机油变质由于高温和氧化作用,即使正常情况下,机油也会变质,这种现象称为“老化”。老化的机油含有酸性化合物,不但使机油变黑、粘度下降,而且腐蚀机件。现象:不到换油周期,机油就出现老化(即变质),应查明原因予以排除。原因:一般是机油被污染、机油质量差、滤清器失效、机油温度过高等。诊断:机油被污染通常是油底壳中有水或汽油进入,可通过沉淀和气味判断机油中是否有水或汽油。此外,曲轴箱通风不良,窜入曲轴箱的废气、可燃混合气也会污染机油。2024/5/8 周三462024/5/8 周三47
