水喷淋除尘技术参数.doc

水喷淋除尘器

设备名称
水喷淋除尘器工装
设备简述及用途
  湿式除尘器的除尘方式效率较高，除尘器结构简单，造价低，占地面积小，操作维修方便，特别适宜于处理高温、高湿、易燃、易爆的含尘气体。此外，在除尘的同时还能除去部分气态污染物。因此广泛应用于工业生产的各部门的空气污染控制与气体净化，特别是对于防火防爆的粉尘收集净化。湿式除尘器可分喷淋式、自激式、喷射式等型式。
本产品采用水喷淋式设计，此设计系用于熔炉、炉灰车间集尘各烟气过滤降温的一工装设备，主要针对生产车间所产生的粉尘和高温烟气进行收集过滤和降温，减少粉尘与烟气的排放污染。
设备主要部件技术参数：
烟气捕集罩件—Q235钢板与热轧型钢组合焊接而成。
烟气管线—Q235焊管与法兰拼装。
喷淋塔—圆柱形的Q235焊管的塔体内装水喷淋系统。
集尘风机—22KW-CF大流量水冷风机。
循环水沉淀池—方格式循环水池。
烟气排放烟囱—Q235焊管与法兰拼装。

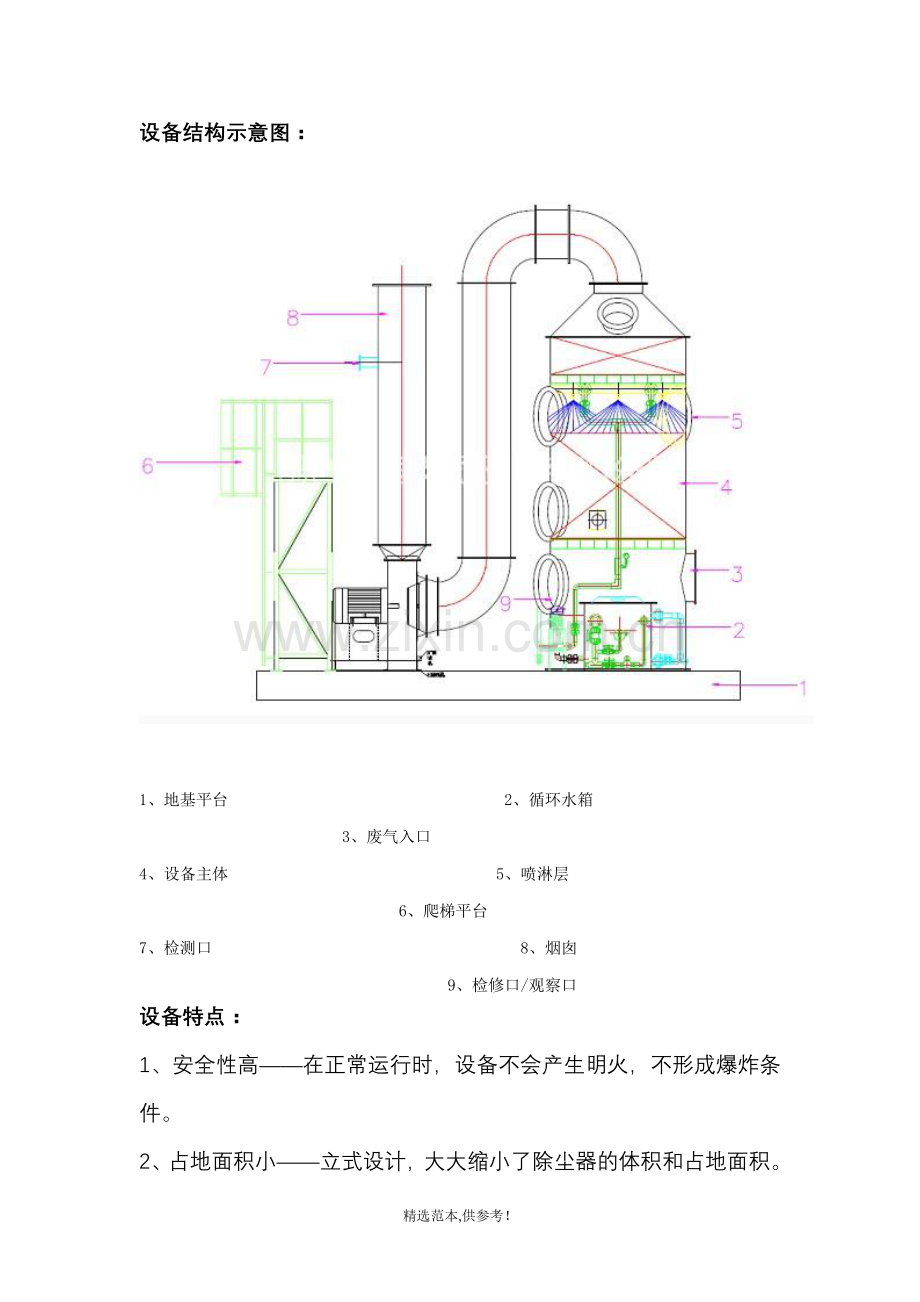

设备结构示意图：

1、地基平台                 2、循环水箱             3、废气入口
4、设备主体                 5、喷淋层                6、爬梯平台
7、检测口                    8、烟囱                    9、检修口/观察口
设备特点：
1、安全性高——在正常运行时，设备不会产生明火，不形成爆炸条件。
2、占地面积小——立式设计，大大缩小了除尘器的体积和占地面积。
3、运行费用低——运行阻力低，能耗与运行成本极低。通常初阻力为40mm水柱，正常运行阻力为50～75mm水柱。
4、设计科学—维修及更清理简便、更快捷、更安全、大大缩短了停机时间。
工作原理：
　    水喷淋除尘是利用洗涤液（一般为水）与含尘气体充分接触，将尘粒洗涤下来而使气体净化的方法。在循环喷淋系统中装置高压喷嘴和高效填充材料，使喷液能达到雾化状态，当喷淋水和含尘气体接触时，气体中的可吸收粉尘溶解于液体中，会形成气体、固体混合液体。但由于塔内设置了固液分离器，大部分大颗粒的固体颗粒被收集，喷淋水又重新循环。随着时间的延长及溶液中吸收质浓度不断增大，吸收速度会不断减慢。因此，在此时要更换喷淋液体，使含尘废气与新鲜的喷淋液结合，更有利于含尘废气的吸收，达到最佳的处理效果。
备注：产品可依客户不同工作环境需求设计制作。产品不断改良，当外观与参数变更时尚，均以实样为准，恕不另行通知。
