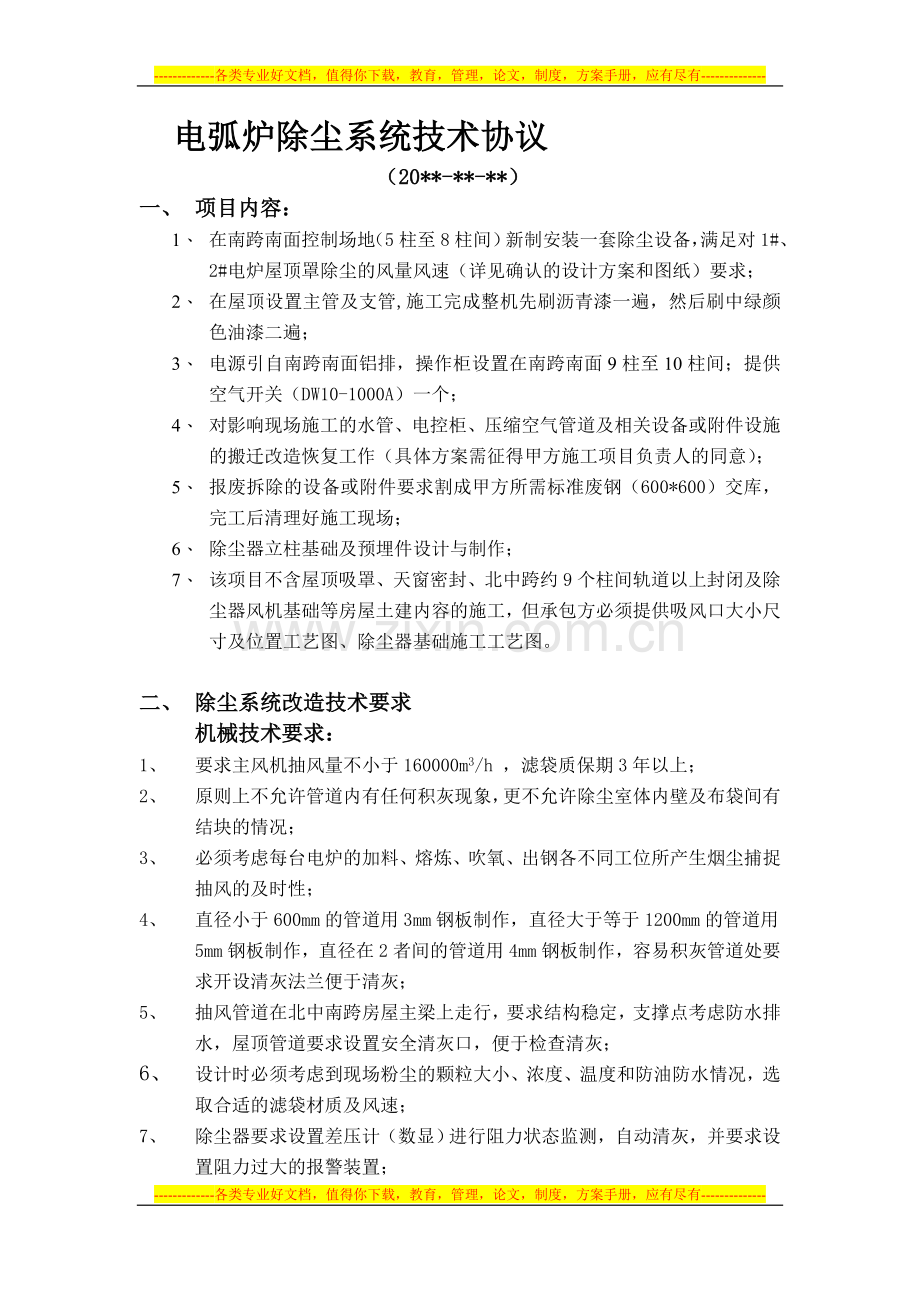

电弧炉除尘系统技术协议
（20**-**-**）
一、 项目内容：
1、 在南跨南面控制场地（5柱至8柱间）新制安装一套除尘设备，满足对1#、2#电炉屋顶罩除尘的风量风速（详见确认的设计方案和图纸）要求；
2、 在屋顶设置主管及支管,施工完成整机先刷沥青漆一遍，然后刷中绿颜色油漆二遍；
3、 电源引自南跨南面铝排，操作柜设置在南跨南面9柱至10柱间；提供空气开关（DW10-1000A）一个；
4、 对影响现场施工的水管、电控柜、压缩空气管道及相关设备或附件设施的搬迁改造恢复工作（具体方案需征得甲方施工项目负责人的同意）；
5、 报废拆除的设备或附件要求割成甲方所需标准废钢（600*600）交库，完工后清理好施工现场；
6、 除尘器立柱基础及预埋件设计与制作；
7、 该项目不含屋顶吸罩、天窗密封、北中跨约9个柱间轨道以上封闭及除尘器风机基础等房屋土建内容的施工，但承包方必须提供吸风口大小尺寸及位置工艺图、除尘器基础施工工艺图。

二、 除尘系统改造技术要求
机械技术要求：
1、 要求主风机抽风量不小于160000m3/h ，滤袋质保期3年以上；
2、 原则上不允许管道内有任何积灰现象，更不允许除尘室体内壁及布袋间有结块的情况；
3、 必须考虑每台电炉的加料、熔炼、吹氧、出钢各不同工位所产生烟尘捕捉抽风的及时性；
4、 直径小于600mm的管道用3mm钢板制作，直径大于等于1200mm的管道用5mm钢板制作，直径在2者间的管道用4mm钢板制作，容易积灰管道处要求开设清灰法兰便于清灰；
5、 抽风管道在北中南跨房屋主梁上走行，要求结构稳定，支撑点考虑防水排水，屋顶管道要求设置安全清灰口，便于检查清灰；
6、 设计时必须考虑到现场粉尘的颗粒大小、浓度、温度和防油防水情况，选取合适的滤袋材质及风速；
7、 除尘器要求设置差压计（数显）进行阻力状态监测，自动清灰，并要求设置阻力过大的报警装置；

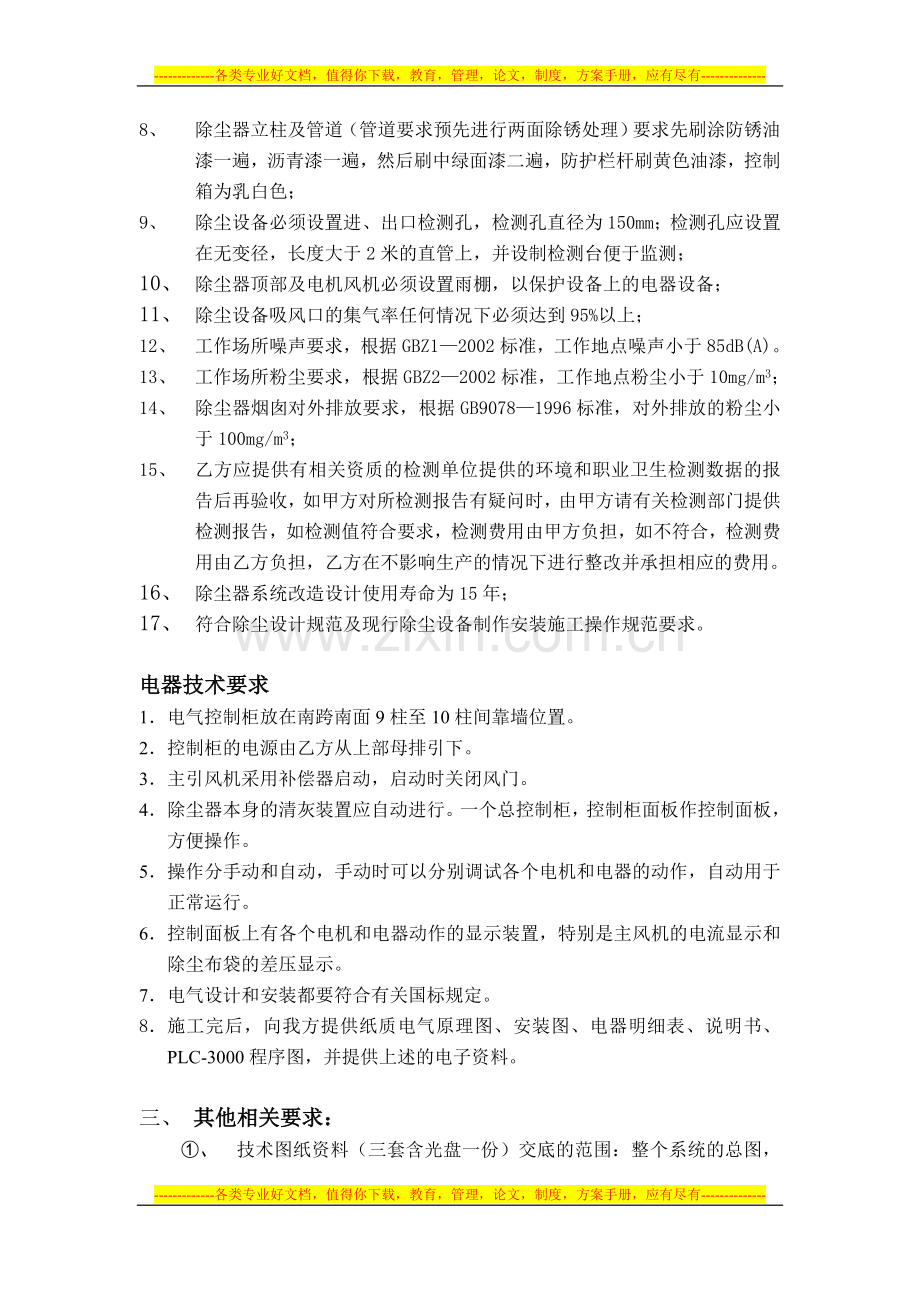

8、 除尘器立柱及管道（管道要求预先进行两面除锈处理）要求先刷涂防锈油漆一遍，沥青漆一遍，然后刷中绿面漆二遍，防护栏杆刷黄色油漆，控制箱为乳白色；
9、 除尘设备必须设置进、出口检测孔，检测孔直径为150mm；检测孔应设置在无变径，长度大于2米的直管上，并设制检测台便于监测；
10、 除尘器顶部及电机风机必须设置雨棚，以保护设备上的电器设备；
11、 除尘设备吸风口的集气率任何情况下必须达到95%以上；
12、 工作场所噪声要求，根据GBZ1—2002标准，工作地点噪声小于85dB(A)。
13、 工作场所粉尘要求，根据GBZ2—2002标准，工作地点粉尘小于10mg/m3；
14、 除尘器烟囱对外排放要求，根据GB9078—1996标准，对外排放的粉尘小于100mg/m3；
15、 乙方应提供有相关资质的检测单位提供的环境和职业卫生检测数据的报告后再验收，如甲方对所检测报告有疑问时，由甲方请有关检测部门提供检测报告，如检测值符合要求，检测费用由甲方负担，如不符合，检测费用由乙方负担，乙方在不影响生产的情况下进行整改并承担相应的费用。
16、 除尘器系统改造设计使用寿命为15年；
17、 符合除尘设计规范及现行除尘设备制作安装施工操作规范要求。

电器技术要求
1． 电气控制柜放在南跨南面9柱至10柱间靠墙位置。
2． 控制柜的电源由乙方从上部母排引下。
3． 主引风机采用补偿器启动，启动时关闭风门。
4． 除尘器本身的清灰装置应自动进行。一个总控制柜，控制柜面板作控制面板，方便操作。
5． 操作分手动和自动，手动时可以分别调试各个电机和电器的动作，自动用于正常运行。
6． 控制面板上有各个电机和电器动作的显示装置，特别是主风机的电流显示和除尘布袋的差压显示。
7． 电气设计和安装都要符合有关国标规定。
8． 施工完后，向我方提供纸质电气原理图、安装图、电器明细表、说明书、PLC-3000程序图，并提供上述的电子资料。

三、 其他相关要求：
①、 技术图纸资料（三套含光盘一份）交底的范围：整个系统的总图，部件结构图，所有自制件易损易耗件详细图纸，所有自制及外购标准件详细清单（型号规格，生产厂家，联系方式）、电气梯形图，电气原理，柜内配件布置图，整套系统电气布置图，电器明细表，开关布置图，气动原理图，每套设备的详细使用说明书（操作、维修保养指导、润滑指示图，安全操作维修规程等），标准元器件的产品样本及使用说明书，产品合格证。
②、 合同生效后一周内乙方向甲方提供全套设计总图、房屋土建施工工艺图供甲方审查。中标单位的施工详细图纸应在施工前两周内交与招标方审定后方能实施，以便审查及指导施工，如未交审查，一切后果自负；
③、 整套系统严禁漏气、漏灰、滴水，设计时应考虑到卫生打扫、清灰及设备维修的方便性及安全性；
④、 施工单位必须编制合理可行的施工组织设计，对施工方案、计划（包括现场安装工期及要求）等做出说明；
⑤、 施工必须在规定的范围内作业，不影响生产，不占用安全通道，文明施工；
⑥、 施工工期要求：2011年3月15日前交付正常使用。
四、本技术协议与合同具有同等的法律效力，未尽事宜双方协商处理。
五、技术协议一式两份，双方各执壹份，本技术协议双方代表签字后与合同同时生效。

甲方：******有限公司 乙方：**********有限公司

代表： 代表：

20**年 **月 ** 日 20**年**月** 日
