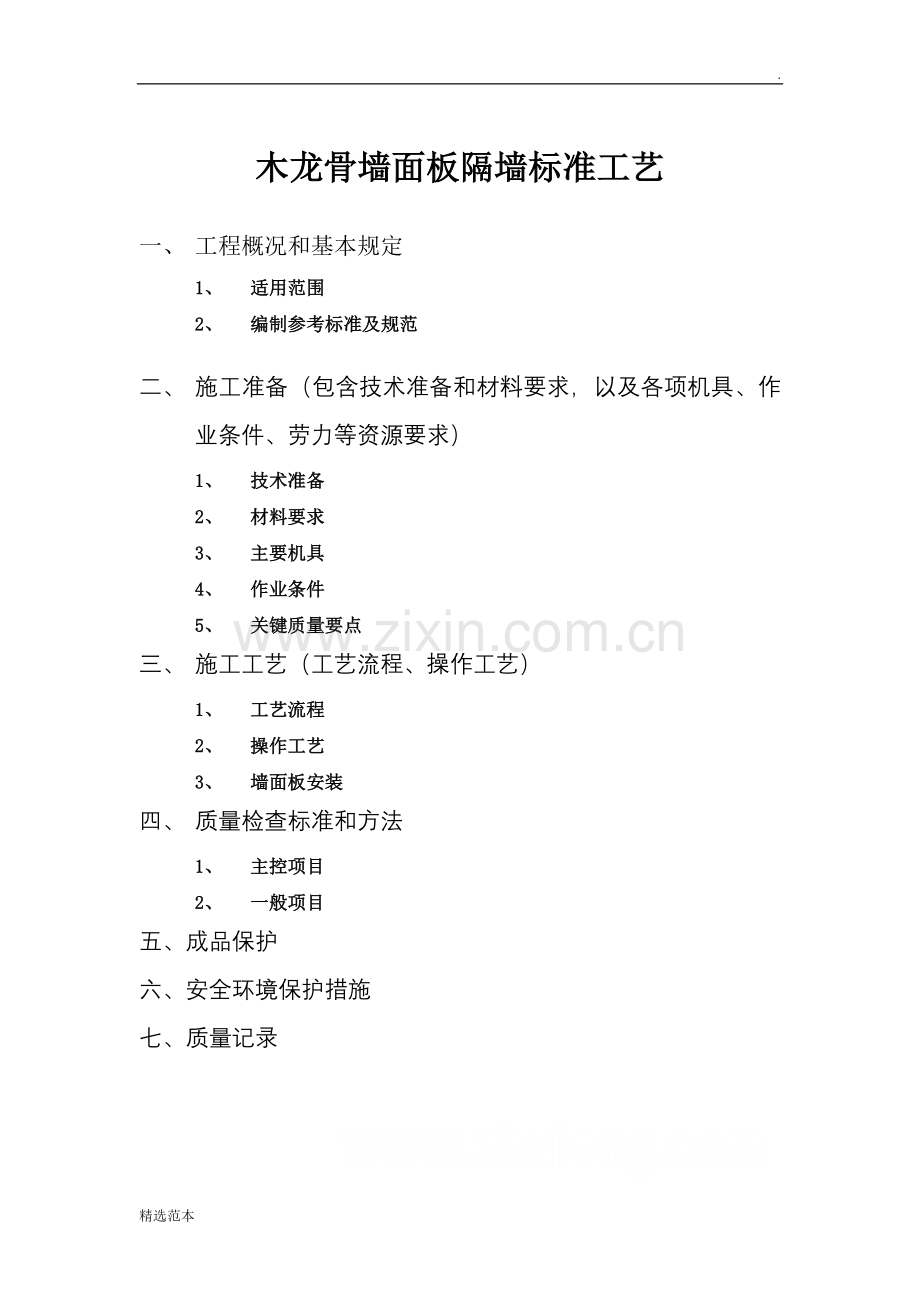

木龙骨墙面板隔墙标准工艺
一、 工程概况和基本规定
1、 适用范围
2、 编制参考标准及规范

二、 施工准备（包含技术准备和材料要求，以及各项机具、作业条件、劳力等资源要求）
1、 技术准备
2、 材料要求
3、 主要机具
4、 作业条件
5、 关键质量要点
三、 施工工艺（工艺流程、操作工艺）
1、 工艺流程
2、 操作工艺
3、 墙面板安装
四、 质量检查标准和方法
1、 主控项目
2、 一般项目
五、成品保护
六、安全环境保护措施
七、质量记录

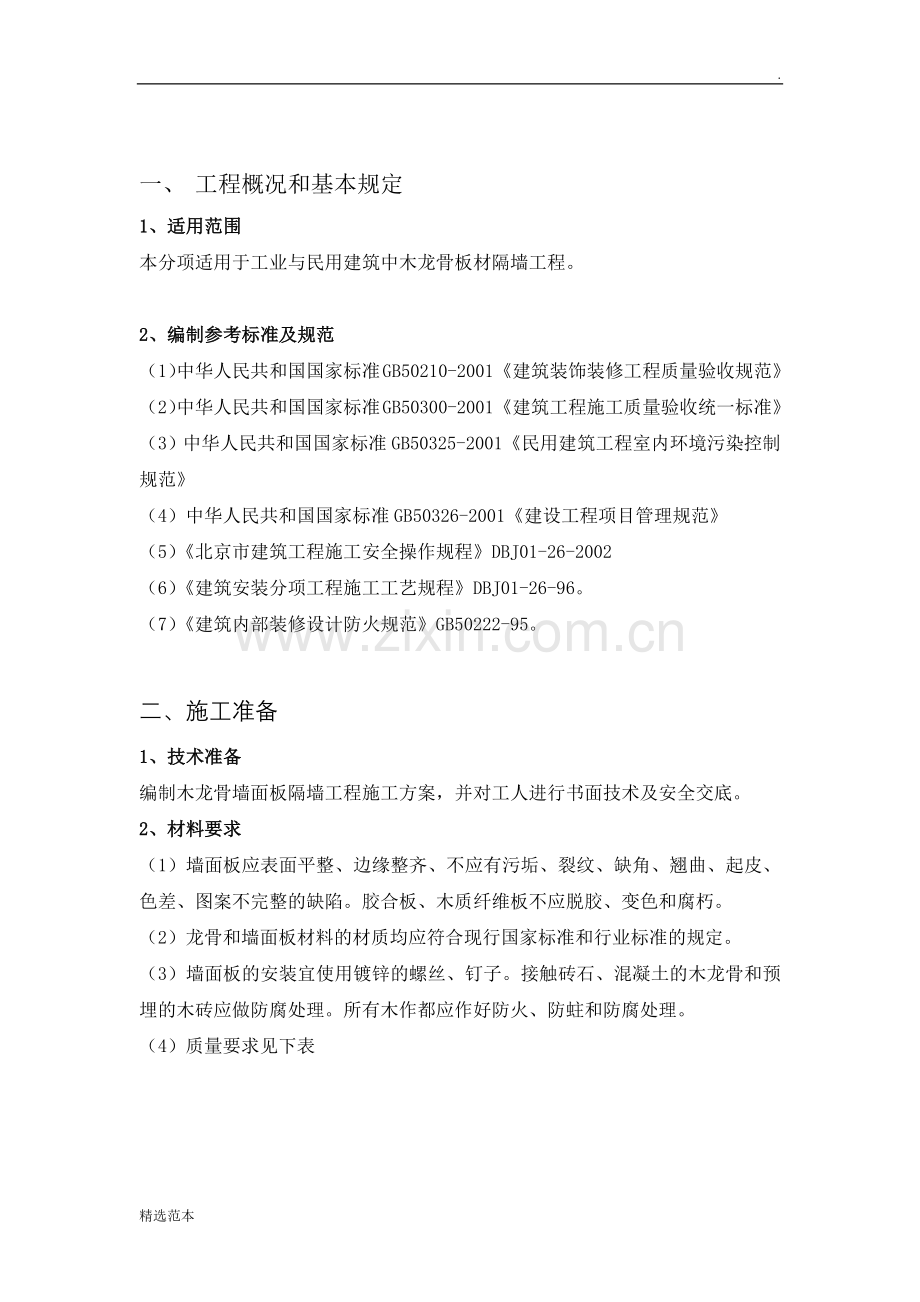

一、 工程概况和基本规定
1、适用范围
本分项适用于工业与民用建筑中木龙骨板材隔墙工程。

2、编制参考标准及规范
（1）中华人民共和国国家标准GB50210-2001《建筑装饰装修工程质量验收规范》
（2）中华人民共和国国家标准GB50300-2001《建筑工程施工质量验收统一标准》
（3）中华人民共和国国家标准GB50325-2001《民用建筑工程室内环境污染控制规范》
（4）中华人民共和国国家标准GB50326-2001《建设工程项目管理规范》
（5）《北京市建筑工程施工安全操作规程》DBJ01-26-2002
（6）《建筑安装分项工程施工工艺规程》DBJ01-26-96。
（7）《建筑内部装修设计防火规范》GB50222-95。

二、施工准备
1、技术准备
编制木龙骨墙面板隔墙工程施工方案，并对工人进行书面技术及安全交底。
2、材料要求
（1）墙面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。胶合板、木质纤维板不应脱胶、变色和腐朽。
（2）龙骨和墙面板材料的材质均应符合现行国家标准和行业标准的规定。
（3）墙面板的安装宜使用镀锌的螺丝、钉子。接触砖石、混凝土的木龙骨和预埋的木砖应做防腐处理。所有木作都应作好防火、防蛀和防腐处理。
（4）质量要求见下表

人造板及其制品中甲醛释放试验方法及限量值
产品名称
实验方法
限量值
使用范围
限量标志
中密度纤维板、高密度纤维板、刨花板、定向刨花板等
穿孔萃取法
≤9mg/100g
可直接用于室内
E1
≤30mg/100g
必须饰面处理后可允许用于室内
E2
胶合板、装饰单板贴面胶合板、细木工板等
干燥器法
≤1.5mg/L
可直接用于室内
E1
≤5.0/L
必须饰面处理后可允许用于室内
E2
饰面人造板（包括浸渍纸层压木质地板、实木复合地板、竹地板、浸渍胶膜纸饰面人造板等）
气候箱法
≤0.12mg/㎡
可直接用于室内
E1
干燥器法
≤1.5mg/L

3、主要机具
（1）电动机械：小电锯、小台刨、手电钻、电动气泵、冲击钻。
（2）手动工具：木刨、扫槽刨、线刨、锯、斧、锤、螺丝刀、摇钻、直钉枪等。
4、作业条件
（1）木龙骨墙面板隔墙工程所用的材料品种、规格、颜色以及隔断的构造、固定方法，均应符合设计要求。
（2）隔断的龙骨和墙面板必须完好，不得有损坏、变形弯折、翘曲、边角缺损等现象，并要注意避免碰撞和受潮。
（3）电气配件的安装，应嵌装牢固，表面应与墙面板的底面齐平。
（4）门窗框与隔墙相接处应符合设计要求。
（5）隔墙的下端如用木踢脚板覆盖，隔墙的墙面面板下端应离地面20～30mm；如用大理石、水磨石踢脚时，墙面板下端应与踢脚板上口齐平，接缝要严密。
（6）做好隐蔽工程和施工记录。
5、关键质量要点
1．材料的关键要求
（1）各种龙骨、配件和墙面板材料以及胶粘剂的材质应符合现行国家标准和行业标准的规定。
（2）人造板、黏结剂必须有环保要求检测报告。
2．技术关键要求
弹线必须准确，经复验后方可进行下道工序。固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平整垂直、安装牢固。靠墙立筋应与墙体连接牢固紧密。边框应与隔断立筋连接牢固，确保整体刚度。按设计做好木作防火、防腐。
3．质量关键要求
（1）沿顶和沿地龙骨与主体结构连接牢固，保证隔墙的整体性。
（2）墙面板应经严格选材，表面应平整光洁。安装墙面板前应严格检查龙骨的垂直度和平整度。
4．职业健康安全关键要求
（1）在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46-88。
（2）在高空作业时，脚手架搭设应符合《北京市建筑工程施工安全操作规程》DBJ01-62-2002。
（3）施工工程中防止粉尘污染应采取相应的防护措施。
5、环境关键要求
（1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325-2001。
（2）在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，也可以采取其他降低噪声的措施。

三、施工工艺
1、 工艺流程
弹隔墙定位线→画龙骨分档线→安装大龙骨→安装小龙骨→防腐处理→安装墙面板→安装压条
2、操作工艺
（1）弹线
在基体上弹出水平线和竖向垂直线，以控制隔墙龙骨安装的位置、格栅的平直度和固定点。
（2）墙龙骨的安装
1）沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平直。固定点间距应不大于1米，龙骨的端部必须固定，固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。
2）门窗或特殊节点处，应使用附加龙骨，其安装应符合设计要求。
3）骨架安装的允许偏差，应符合下表规定
骨架隔墙龙骨架允许偏差和检验方法
项次
项次
允许偏差（mm）
检验方法
1
立面垂直
2
用2m托线板检查
2
表面平整
2
用2m直尺和楔型塞尺检查
3、墙面板安装
1）石膏板安装
安装石膏板前，应对预埋隔墙中的管道和附于墙内的设备采取局部加强措施；
石膏板宜竖向铺设，长边接缝宜落在竖向龙骨上，双面石膏墙面板安装，应与龙骨一侧的内外两层石膏板错缝排列接缝不应落在同一根龙骨上；需要隔声、保温、防火的应根据设计要求在龙骨一侧安装好石膏墙面板后，进行隔声、保温、防火等材料的填充（一般采用玻璃丝绵或30～100㎜岩面板进行隔声、防火处理，采用50～100㎜苯板进行保温处理）在封闭另一侧的板。
石膏板应采用自攻螺钉固定。周边螺钉的间距不应大于200㎜,中间部分螺钉的间距不应大于300㎜，螺钉与板边缘的距离应为10～16㎜；
安装石膏板时，应从板的中部开始向板的四边固定。钉头略埋入板内，但不得损坏纸面；钉眼应用石膏腻子抹平；顶头应做防锈处理。
石膏板应按框格尺寸裁割准确，就位时应与框格靠紧，但不得强压；
隔墙端部的石膏板与周围的墙或柱应留有3㎜的槽口。施铺墙面板时，应先在槽口处加注嵌缝膏，然后铺板并挤压嵌缝膏使面板与邻近表层接触紧密。
在丁字形或十字形相接处，如为阴角应用腻子嵌满，贴上接缝带，如为阳角应做护角；
石膏板的接缝可参照钢骨架板材隔墙处理。
2）胶合板和纤维（埃特板）板、人造木板安装
安装胶合板、人造木板的基体表面，需用油毡、釉质防潮时，应铺设平整，搭接严密，不得有皱折、裂缝和透孔等。
胶合板、人造木板采用直钉固定，如用钉子固定，钉距为80～150㎜，钉帽应
打扁并钉入板面0.5～1㎜；钉眼用油性腻子抹平。胶合板、人造木板如涂刷清油等涂料时，相邻板面的木纹和颜色应近似。需要隔声、保温、防火的应根据设计要求在龙骨安装好后，进行隔声、保温、防火等材料的填充（一般采用玻璃丝绵或30～100㎜岩棉板进行隔声、防火处理；采用50～100㎜苯板进行保温处理），再封闭墙面板。
墙面用胶合板、纤维板装饰时，阳角处宜做护角；硬质纤维板应用水浸透，自然阴干后安装。
胶合板、纤维板用木压条固定时，钉距不应大于200㎜，钉帽应打扁，并钉入木压条0.5～1㎜，钉眼有油性腻子抹平。用胶合板、人造木板、纤维板做罩面时，应符合防火的有关规定，在湿度较大的房间，不得使用未经防水处理的胶合板和纤维板。
墙面安装胶合板时，阳角处应做护角，以防板边角损坏，并可增加装饰。
3）塑料板安装：塑料板安装方法一般有黏结和钉结两种。
黏结：聚氯乙烯塑料装饰板用胶黏剂黏结。
a、胶黏剂
聚氯乙烯胶粘剂或聚醋酸乙烯胶。
b、操作方法
用刮板或毛刷同时在墙面和塑料板背面涂刷，不得有漏刷。涂胶后见胶液流动性显著消失，用手接触胶层感到粘性较大时，即可黏结。黏结后应采用临时固定措施，同时将挤压在板缝中多余的胶液刮涂、将板面擦净。
c、钉接
安装塑料贴面板复合板应预先钻孔，再用木螺丝加垫圈紧固。也可用金属压条固定。木螺丝的钉距一般为400～500㎜，排列应一致整齐。
加金属压条时，应拉横竖通线拉直，并应先用钉子将塑料贴面复合板临时固定，然后加盖金属压条，用垫圈找平固定。
4）铝合金装饰条板安装
用铝合金条板装饰墙面时，可用螺钉直接固定在结构层上，也可用锚固件悬挂或嵌卡的方法将板固定在墙筋上。

四、质量检查标准和方法
1、主控项目
（1）骨架隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能和木材的含水率应符合要求。有隔声、隔热、阻燃、防潮等特殊要求的工程，材料应有相应性能等级的检测报告。
2、骨架隔墙工程边框龙骨必须与基体结构连接牢固，并应平整、垂直、位置正确。
3、骨架隔墙工程边框龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固，位置正确，填充材料的设置应符合设计要求。
4、木龙骨及木墙面板的防火和防腐处理必须符合设计要求。
5、墙面板应安装牢固，无脱层，翘曲、折裂及缺陷。
6、墙面板所用接缝材料的接缝方法应符合设计要求。
2、一般项目
（1）骨架隔墙表面应平整光滑、色泽一致、洁净、无裂缝，接缝应均匀，顺直。
（2）骨架隔墙上的孔洞、槽、盒应位置正确，套割吻合，边缘整齐。
（3）骨架隔墙内的填充材料干燥，填充应密实、均匀，无下坠；
（4）骨架隔墙面板安装的允许偏差见下表

骨架隔墙面板安装的允许偏差和检验方法
项次
项目
允许偏差
检验方法
纸面石膏板
埃特板
多层板
硅钙板
人造木板
1
立面垂直度
3
3
3
3
3
用2m垂直检测尺检查
2
表面平整度
2
2
2
2
2
用2m靠尺和塞尺检查
3
阴阳角方正
3
3
3
3
3
用直尺检测尺检查
4
接缝直线度
-

3
拉5m线，不足5m拉通线用钢直尺检查
5
压条直线度
2
2
2
2
2
拉5m线，不足5m拉通线用钢直尺检查
6
接缝高度差
1
1
1
1
1
用钢直尺和塞尺检查

五、成品保护
（1）隔墙木骨架及墙面板安装时，应注意保护装好的各种管线和木骨架的吊杆。
（2）施工部位已安装门窗，已施工完的地面、墙面、窗台等应注意保护、防止损坏。
（3）条木骨架材料，特别是墙面板材料，在进场、存放、使用过程中应妥善管理，使其不变形、不受潮、不损坏、不污染。

六、安全环境保护措施
（1）移动式电动机械和手持电动工具的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定。
（2）电动机具的控制电源箱必须安装漏电保护器，发现问题立即修理。
（3）电动机具的操作开关应置于操作人员伸手可及的部位，当休息、下班或作业中停电时，应切断电源开关。
（4）木质材料应集中存放，存放区域应配备灭火器材，并设置防火标志牌。
（5）脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板。
（6）聚氯乙烯胶黏剂或聚醋酸乙烯胶应单独存放，使用过程应远离明火区域。
（7）废弃物应按环保要求分类堆放及回收。
（8）在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪声的设备，或采取其他降低噪声的措施。
（9）胶黏剂应符合国家环境保护标准要求，严禁使用非环保型产品。

七、质量记录
（1）材料应有合格证、环保检测报告。
（2）工程验收应有质量检验报告和验收记录。
