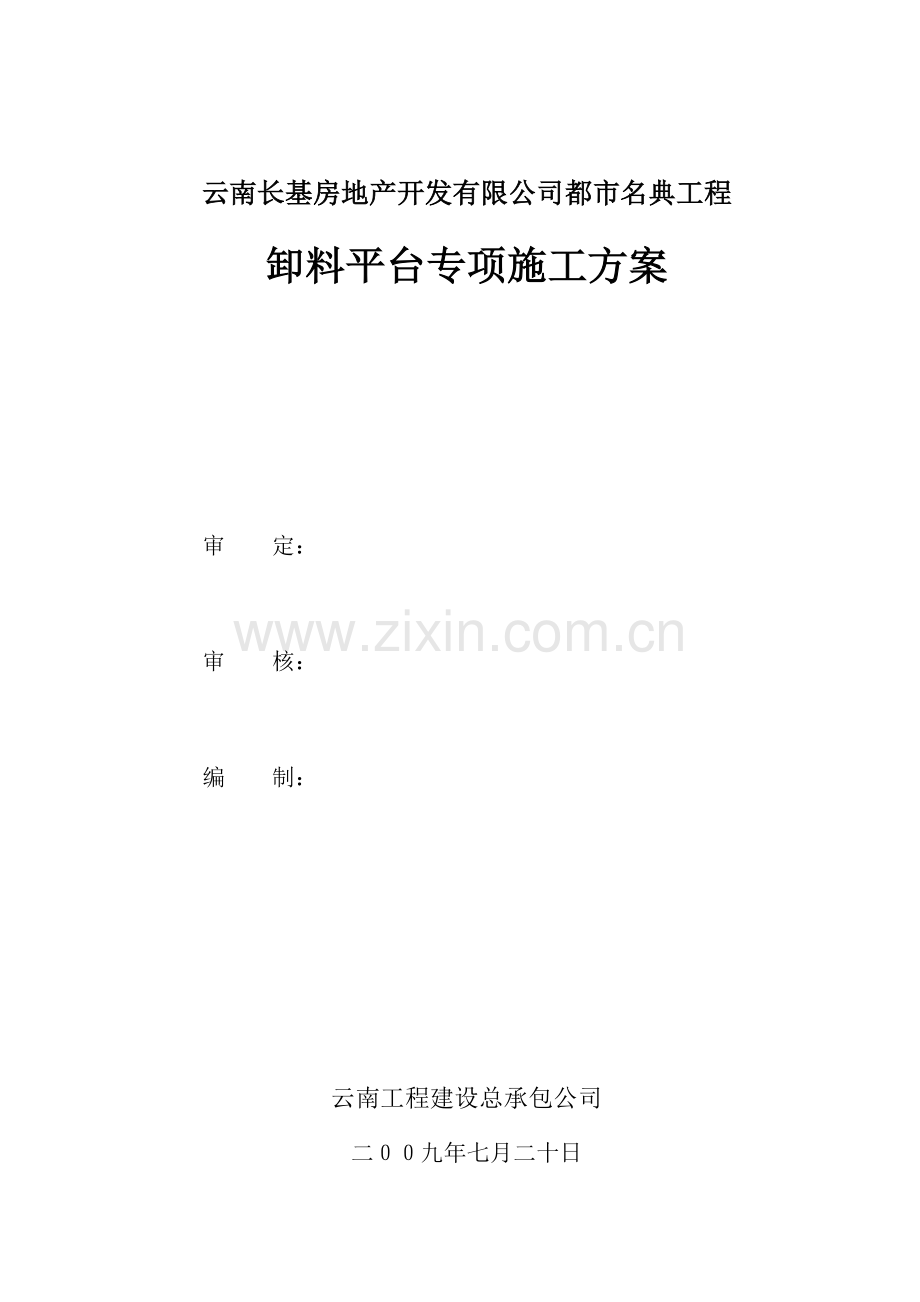

云南长基房地产开发有限公司都市名典工程
卸料平台专项施工方案

审 定：

审 核：

编 制：

云南工程建设总承包公司
二００九年七月二十日

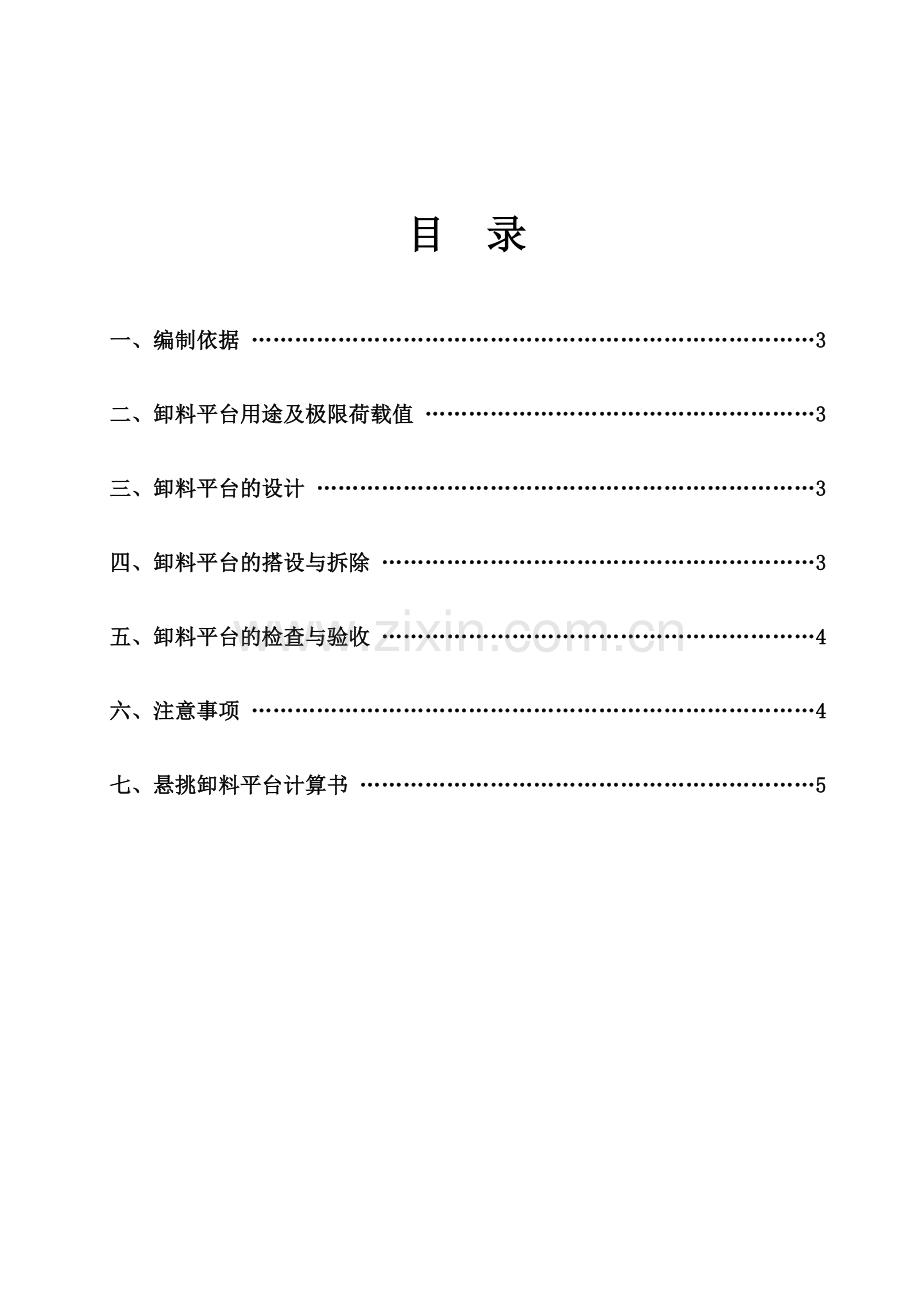

目 录

一、编制依据 ……………………………………………………………………3

二、卸料平台用途及极限荷载值 ………………………………………………3

三、卸料平台的设计 ……………………………………………………………3

四、卸料平台的搭设与拆除 ……………………………………………………3

五、卸料平台的检查与验收 ……………………………………………………4

六、注意事项 ……………………………………………………………………4

七、悬挑卸料平台计算书 ………………………………………………………5

云南长基房地产开发有限公司都市名典工程
卸料平台专项施工方案

一、编制依据
1、云南长基房地产开发有限公司都市名典工程施工图纸；
2、《建筑施工高处作业安全技术规范》；
3、《建筑施工手册》；
4、《现行建筑材料规范大全》；
5、计算软件PKPM施工计算软件；
二、卸料平台用途及极限荷载值
卸料平台是楼层进出材料的主要通道，主要用于输出拆下的模板和钢管。为保证卸料平台的安全可靠及正常使用，卸料平台允许负荷的施工荷载不大于2000N/m2，最大堆放材料荷载12.00KN，堆放高度不大于1米。每栋每层各设置5个卸料平台。
三、卸料平台的设计
1、平台形式
卸料平台为组装式，平台的主梁采用18a#槽钢，次梁采用18a#槽钢；平台水平钢梁（主梁）的悬挑长度4.5米，锚固长度为1.5米，锚环采用Ф18钢筋（各楼层砼浇筑须在确定位置进行预埋），悬挑水平钢梁间距（平台宽度）2米，防护栏杆采用∠50x5mm等边角钢设600mm、1200mm两道，并用钢丝网封闭严密；平台底部用5mm厚钢板封闭严密。卸料平台采用2Ф16的钢丝绳（6*37）拉于其上一、二层，其中一根为保护绳，另一为主绳，锚环采用Ф18钢筋 。
2、搭设简图（详见后附图）
3、搭设的具体位置现场确定，但上下层必须错开。
四、卸料平台的搭设与拆除
1、搭设、拆除人员必须持证上岗，身体状况良好，经过安全技术交底，准确掌握本工程卸料平台搭设、拆除的特点与方法。
2、搭设、拆除时设专人指挥、看护，划定警戒区，设立警示标志，非搭设、拆除人员禁止进入施工区域。
3、搭设流程
安装检查
平台组装
栏杆、脚手板安装
平台吊装
验收

安装检查：安装前对操作人员身体、安装用机械设备、安装环境等进行检查。
平台组装：将悬挑主梁槽钢与次梁槽钢用螺栓进行连接。
平台吊装：吊装稳固槽钢底架，槽钢与钢丝绳连接、槽钢与预埋件连接。
栏杆、脚手板安装：脚手板必须包头，并与槽钢次楞固定牢固，铺装到槽钢底架；安装防护栏杆、安全网。
4、卸料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上；
5、钢丝绳在两边各设置前后两道，并进行相应的受力计算；
6、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应稍高于内口；但两侧钢绳角度及高度要一致，严禁有倾斜现象。
7、卸料平台左右两侧必须装置固定的防护栏；
8、卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换；
9、操作平台上应显著标明允许荷载警示牌，人员和物料总重量严禁超过设计允许荷载，配专人监督。允许承载力均布荷载2.0KN/m2,最大堆放材料荷载12.00KN.
10、拆除：拆除应先安装后拆，后安先拆，拆除完后对现场进行清理，并进行刷漆保养。
五、卸料平台的检查与验收
1、预埋钢筋吊环必须做隐蔽验收，并作好验收记录。
2、卸料平台应严格按施工方案进行搭设；钢丝绳应提供合格证；钢丝绳卡具的位置 数量型号等均应符合设计要求，焊接位置必须满焊，焊缝均匀密实；槽钢的规格应符合设计要求。
3、由项目经理组织有关工长、技术负责人、安全员、搭设人员、使用人员对卸料平台进行100%检查验收，验收合格后方可使用。
4、平台使用过程中由专人负责定期保养和随时进行检查，发现问题及时上报处理。
5、任何人不得对卸料平台擅自进行改动、变更，若因实际问题必须进行变更时必须通过本方案审批部门的同意方可进行。
六、注意事项
1、使用过程中严禁超载，平台上不得长时间堆积物料。
2、施工现场必须在醒目位置悬挂标牌，标牌上将限荷换算成堆放相应具体物料的数量，在标牌上注明。
3、吊环必须采用直径18mm的HPB235级钢筋。
4、钢丝绳端部用绳卡三个固定与吊环连接，并设一个安全绳卡，且在钢丝绳端部留安全弯，以便日常检查用。
5、在浇筑混凝土前，必须注意检查锚环的预埋情况，防止漏埋。
6、在卸料平台位置处必须保证卸料平台的悬挑梁与外架之间保持独立，不能用外架杆作为卸料平台的受力杆。
7、卸料平台的防护门无论在任何时候必须保持关闭的状态。
七、悬挑卸料平台计算书

悬挑卸料平台计算书

计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。
悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
计算参数:
平台水平钢梁(主梁)的悬挑长度4.50m，插入结构锚固长度1.50m，悬挑水平钢梁间距(平台宽度)2.00m。
水平钢梁(主梁)插入结构端点部分按照铰接点计算。
次梁采用[18a号槽钢U口水平，主梁采用[18a号槽钢U口水平。
次梁间距1.00m，外伸悬臂长度0.00m。
容许承载力均布荷载2.00kN/m2，最大堆放材料荷载12.00kN。
脚手板采用木板，脚手板自重荷载取0.35kN/m2。
栏杆采用木板，栏杆自重荷载取0.14kN/m。
选择6×37+1钢丝绳，钢丝绳公称抗拉强度1700MPa，
外侧钢丝绳距离主体结构4.30m，两道钢丝绳距离0.20m，外侧钢丝绳吊点距离平台6.20m。

一、次梁的计算

次梁选择[18a号槽钢U口水平，间距1.00m，其截面特性为
面积A=25.69cm2,惯性距Ix=1272.70cm4,转动惯量Wx=141.40cm3,回转半径ix=7.04cm
截面尺寸 b=68.0mm,h=180.0mm,t=10.5mm
1.荷载计算
(1)面板自重标准值：标准值为0.35kN/m2；
Q1 = 0.35×1.00=0.35kN/m
(2)最大容许均布荷载为2.00kN/m2；
Q2 = 2.00×1.00=2.00kN/m
(3)型钢自重荷载 Q3=0.20kN/m
经计算得到，均布荷载计算值 q = 1.2×(Q1+Q3)+1.4×Q2 = 1.2×(0.35+0.20)+1.4×2.00 = 3.46kN/m

经计算得到，集中荷载计算值 P = 1.4×12.00=16.80kN
2.内力计算
内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下

最大弯矩M的计算公式为

经计算得到，最大弯矩计算值 M = 3.46×2.002/8+16.80×2.00/4=10.13kN.m
3.抗弯强度计算

其中 x —— 截面塑性发展系数，取1.05；
[f] —— 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度 =10.13×106/(1.05×141400.00)=68.22N/mm2；
次梁的抗弯强度计算 < [f],满足要求!
4.整体稳定性计算[主次梁焊接成整体此部分可以不计算]

其中 b —— 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到 b=570×10.5×68.0×235/(2000.0×180.0×235.0)=1.13
由于b大于0.6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b'查表得到其值为0.803
经过计算得到强度 =10.13×106/(0.803×141399.99)=89.15N/mm2；
次梁的稳定性计算 < [f],满足要求!

二、主梁的计算

卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。
主梁选择[18a号槽钢U口水平，其截面特性为
面积A=25.69cm2,惯性距Ix=1272.70cm4,转动惯量Wx=141.40cm3,回转半径ix=7.04cm
截面尺寸 b=68.0mm,h=180.0mm,t=10.5mm
1.荷载计算
(1)栏杆自重标准值：标准值为0.14kN/m
Q1 = 0.14kN/m
(2)型钢自重荷载 Q2=0.20kN/m
经计算得到，静荷载计算值 q = 1.2×(Q1+Q2) = 1.2×(0.14+0.20) = 0.41kN/m
经计算得到，各次梁集中荷载取次梁支座力，分别为
P1=((1.2×0.35+1.4×2.00)×0.50×2.00/2+1.2×0.20×2.00/2)=1.85kN
P2=((1.2×0.35+1.4×2.00)×1.00×2.00/2+1.2×0.20×2.00/2)=3.46kN
P3=((1.2×0.35+1.4×2.00)×1.00×2.00/2+1.2×0.20×2.00/2)=3.46kN
P4=((1.2×0.35+1.4×2.00)×1.00×2.00/2+1.2×0.20×2.00/2)+16.80/2=11.86kN
P5=((1.2×0.35+1.4×2.00)×1.00×2.00/2+1.2×0.20×2.00/2)=3.46kN
P6=((1.2×0.35+1.4×2.00)×0.25×2.00/2+1.2×0.20×2.00/2)=1.04kN

2.内力计算
卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。

悬挑卸料平台示意图

悬挑卸料平台主梁计算简图
经过连续梁的计算得到

主梁支撑梁剪力图(kN)

主梁支撑梁弯矩图(kN.m)

主梁支撑梁变形图(mm)
外侧钢丝绳拉结位置支撑力为9.54kN
最大弯矩 Mmax=11.63kN.m
3.抗弯强度计算

其中 x —— 截面塑性发展系数，取1.05；
[f] —— 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度 =11.63×106/1.05/141400.0+6.62×1000/2569.0=80.92N/mm2
主梁的抗弯强度计算强度小于[f]，满足要求!
4.整体稳定性计算[主次梁焊接成整体此部分可以不计算]

其中 b —— 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到 b=570×10.5×68.0×235/(4500.0×180.0×235.0)=0.50
经过计算得到强度 =11.63×106/(0.502×141399.99)=163.72N/mm2；
主梁的稳定性计算 < [f],满足要求!

三、钢丝拉绳的内力计算:

水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算

其中RUicosi为钢绳的拉力对水平杆产生的轴压力。
各支点的支撑力 RCi=RUisini
按照以上公式计算得到由左至右各钢绳拉力分别为
RU1=11.62kN

四、钢丝拉绳的强度计算:

钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为
RU=11.615kN
如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：

其中[Fg] —— 钢丝绳的容许拉力(kN)；
Fg —— 钢丝绳的钢丝破断拉力总和(kN)；
计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)；
—— 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；
K —— 钢丝绳使用安全系数。
选择拉钢丝绳的破断拉力要大于8.000×11.615/0.820=113.320kN。
选择6×37+1钢丝绳，钢丝绳公称抗拉强度1700MPa，直径15.0mm。

五、钢丝拉绳吊环的强度计算:

钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N，为
N=RU=11.615kN
钢板处吊环强度计算公式为

其中 [f] 为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8[f] = 50N/mm2；
所需要的吊环最小直径 D=[11615×4/(3.1416×50×2)]1/2=13mm
六、锚固段与楼板连接的计算

水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：
水平钢梁与楼板压点的拉环受力R=7.450kN
水平钢梁与楼板压点的拉环强度计算公式为

其中[f]为拉环钢筋抗拉强度，每个拉环按照两个截面计算，按照《混凝土结构设计规范》10.9.8[f] = 50N/mm2；
所需要的水平钢梁与楼板压点的拉环最小直径 D=[7450×4/(3.1416×50×2)]1/2=10mm
水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。
