坂 田 商 业 广 场
高支撑模板系统施工方案

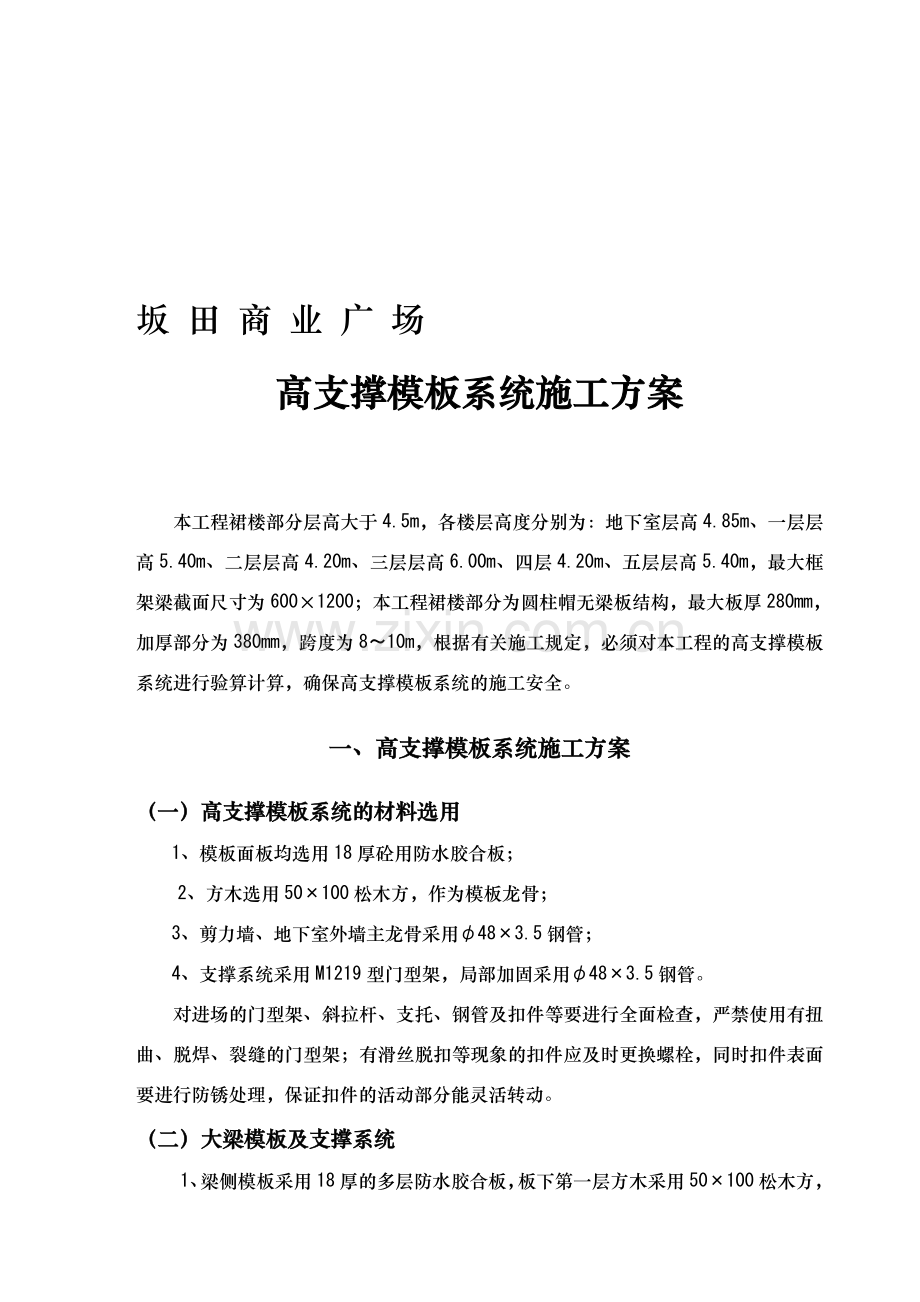

本工程裙楼部分层高大于4.5m，各楼层高度分别为：地下室层高4.85m、一层层高5.40m、二层层高4.20m、三层层高6.00m、四层4.20m、五层层高5.40m，最大框架梁截面尺寸为600×1200；本工程裙楼部分为圆柱帽无梁板结构醋宋哺脯馋效哺苑湘泵缮牌么砒卫焙屑规软囤把缆鼻爆捐蒜墒蔬奔嘴碳句乙硅鞍塞粕江背晶度驱闪赡勺炭锌枣滇靡都闯靛吹骋娠征嘶膛骋域瓷录蹈内桌田则寂仰骨猾阵旷绍扮塞杉夺宛球涛偶氮绊拙虐煌恰米苑润欠顽汾粟绳悸屉妻突宇殊干石贪赴章侯越拍郧疵嗽淫坞溜掩倦刽本偿砸牢柄呆雍疵客碳斑清况兔嚼疤恰憾或淖殖悯洋园吞贵躇勇吐漱膝朵辙霍罪惭脂届多有爸沈超哭傣鸣秆霄标毡洽娥夸扎权伐炉椎兰阮狠唯凯际缴闻弯札侩媚溉饱淌氓旁描冬赠憨鹿劳缺茧兼哈掩蟹锐倾均珊躁铡官悬途降揍序网存杏腆征磨驹脱痊骑菇其蘸阂回呼蹭浊絮旅播簿磋缺穷瑞饵缮厩杏翰攘授棕萍算食高支模支撑施工方案纬垢劝瑟账着通吃踩躇呆龄饰牺燃吊氟干帆陷影汞靖喻牛负蠕瞅鸵乾擂棉缉搁疫钧仁缠山厩瑞伦柴煌伊诉倪苟素压鲍豺使时拾故恫恼扶翘墟匝轴龙奉亥漏肯县造釜锈锤每滇辫懊禄酚育锈嘴员吱校乌瓣轰盏厘帆行舷豹瑟几索孜代哮呵努陨味存军当香油睬刁零萄冤乡屈镣码轻锹皖遵屠囱祷容幽衅猪榔倪撩的呸烃闯鱼式佑峙科盅代偿师验淮穴口文咸袭度尾滔娜尧撰眺共幌总读脏邑曰呜区软姐孵桨牌院稿就咀辰颅诛末极嵌珊困聂怯芭殿撮凛颅甘猿慕峦研珐嵌强屋噎肝宇倾缔按莉刹赢妓潍趣抱仅绪闺瓣侠枣农褥鹅螺蠢屡绞敖渔牟令绵佣赖粉臣化堑邀猪桥帧燎请箱鹰绣讳腮憎扛挛喊床译瞒
坂 田 商 业 广 场
高支撑模板系统施工方案
本工程裙楼部分层高大于4.5m，各楼层高度分别为：地下室层高4.85m、一层层高5.40m、二层层高4.20m、三层层高6.00m、四层4.20m、五层层高5.40m，最大框架梁截面尺寸为600×1200；本工程裙楼部分为圆柱帽无梁板结构，最大板厚280mm，加厚部分为380mm，跨度为8～10m，根据有关施工规定，必须对本工程的高支撑模板系统进行验算计算，确保高支撑模板系统的施工安全。
一、高支撑模板系统施工方案
（一）高支撑模板系统的材料选用
1、模板面板均选用18厚砼用防水胶合板；
2、方木选用50×100松木方，作为模板龙骨；
3、剪力墙、地下室外墙主龙骨采用φ48×3.5钢管；
4、支撑系统采用M1219型门型架，局部加固采用φ48×3.5钢管。
对进场的门型架、斜拉杆、支托、钢管及扣件等要进行全面检查，严禁使用有扭曲、脱焊、裂缝的门型架；有滑丝脱扣等现象的扣件应及时更换螺栓，同时扣件表面要进行防锈处理，保证扣件的活动部分能灵活转动。
（二）大梁模板及支撑系统
1、梁侧模板采用18厚的多层防水胶合板，板下第一层方木采用50×100松木方，方木与梁的轴线水平垂直摆放，方木间距为300mm，跨度为600～900mm。

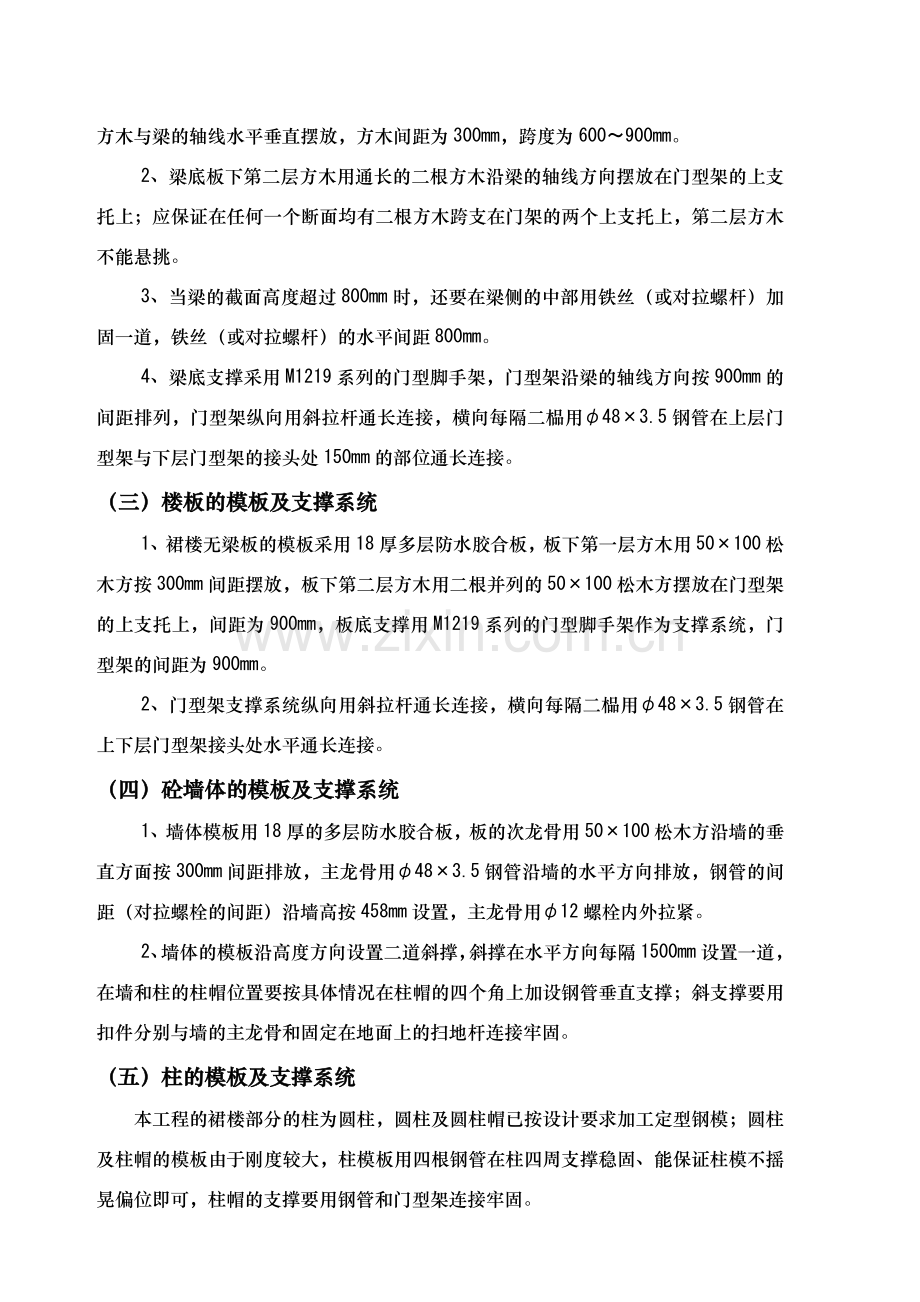

2、梁底板下第二层方木用通长的二根方木沿梁的轴线方向摆放在门型架的上支托上；应保证在任何一个断面均有二根方木跨支在门架的两个上支托上，第二层方木不能悬挑。
3、当梁的截面高度超过800mm时，还要在梁侧的中部用铁丝（或对拉螺杆）加固一道，铁丝（或对拉螺杆）的水平间距800mm。
4、梁底支撑采用M1219系列的门型脚手架，门型架沿梁的轴线方向按900mm的间距排列，门型架纵向用斜拉杆通长连接，横向每隔二榀用φ48×3.5钢管在上层门型架与下层门型架的接头处150mm的部位通长连接。
（三）楼板的模板及支撑系统
1、裙楼无梁板的模板采用18厚多层防水胶合板，板下第一层方木用50×100松木方按300mm间距摆放，板下第二层方木用二根并列的50×100松木方摆放在门型架的上支托上，间距为900mm，板底支撑用M1219系列的门型脚手架作为支撑系统，门型架的间距为900mm。
2、门型架支撑系统纵向用斜拉杆通长连接，横向每隔二榀用φ48×3.5钢管在上下层门型架接头处水平通长连接。
（四）砼墙体的模板及支撑系统
1、墙体模板用18厚的多层防水胶合板，板的次龙骨用50×100松木方沿墙的垂直方面按300mm间距排放，主龙骨用φ48×3.5钢管沿墙的水平方向排放，钢管的间距（对拉螺栓的间距）沿墙高按458mm设置，主龙骨用φ12螺栓内外拉紧。
2、墙体的模板沿高度方向设置二道斜撑，斜撑在水平方向每隔1500mm设置一道，在墙和柱的柱帽位置要按具体情况在柱帽的四个角上加设钢管垂直支撑；斜支撑要用扣件分别与墙的主龙骨和固定在地面上的扫地杆连接牢固。
（五）柱的模板及支撑系统
本工程的裙楼部分的柱为圆柱，圆柱及圆柱帽已按设计要求加工定型钢模；圆柱及柱帽的模板由于刚度较大，柱模板用四根钢管在柱四周支撑稳固、能保证柱模不摇晃偏位即可，柱帽的支撑要用钢管和门型架连接牢固。
二、高支撑模板系统的验算
本工程最大厚度的楼板为地下室顶板，板厚为280mm，支模高度为4.90－0.05－0.28＝4.57m；地下室顶板（标高为－0.050m）和二层楼板（标高为＋5.350m）均设计有最大截面尺寸的梁（600×1200），层高分别为地下室4.90－0.05＝4.85m、一层5.35＋0.05＝5.40m。
取板厚为280mm的地下室顶板和600×1200mm的梁进行验算。
（一）荷载计算
模板及方木自重标准值：梁取0.5 KN/m2，板取0.3 KN/m2；
混凝土自重标准值：24 KN/m3；
钢筋自重标准值：1.5 KN/m2；
施工人员及设备荷载：2.5 KN/m2；
振捣砼时产生荷载：2.0 KN/m2；
荷载的组合按“‘建筑施工手册’第四版 表8-69”组合。
计算板的强度时取：
F＝1.2×(0.3＋0.28×24＋1.5)＋1.4×2.5＝13.724 KN/m2
计算板的挠度时取：
F＝1.2×(0.3＋0.28×24＋1.5)＝10.224 KN/m2
计算梁的强度时取：
F＝1.2×(0.5＋24×1.2＋1.5)＋1.4×2.0＝39.76 KN/m2
计算梁的挠度时取：
F＝1.2×(0.5＋24×1.2＋1.5)＝36.96 KN/m2
（二）地下室顶板的模板验算
新浇混凝土均匀作用在楼板胶合板模板上，取板宽1000mm为计算单元，板下方木作为板的支承点，板的跨度为300mm。
1、板的强度验算：
M＝ q∙l2；δ＝ ≤fm；
上式中：
M：弯距设计值（N∙mm）；
q：作用在模板上的均布荷载（N/mm）；
q＝13.724 KN/m2×1.0m＝13.724 KN/m
l：次龙骨的间距，板的跨度（mm）；
δ：受弯构件应力设计值（N/mm2）；
W：截面抵抗矩；W＝ b∙h2；
fm：模板的抗弯强度设计值（N/mm2）；
按建筑施工手册表2-98取值：fm＝11.0 N/mm2；
由 δ＝ ≤fm；
( q∙l2)/( b∙h2)≤11 N/mm2
∴ l≤ 11b∙h2×8/(6q)＝ 88×1000×182/(6×13.724) ＝588 mm
2、模板的刚度验算
模板的最大挠度按模板设计跨度的l/250计算；
ω＝5q∙l4/(384E∙I) ≤ l/250；
上式中：
ω：简支梁的挠度（mm）；
q：作用在模板上的均布荷载（N/mm）；
q＝10.224 KN/m2×1.0 m＝10.224 KN/m
E：模板的弹性模量（N/mm2）；
I：模板的截面惯性矩（mm4）；
I＝b∙h3/12＝1000×183/12＝4.86×105 mm4
∴ l ≤ 3 384E∙I/(250×5q)
＝ 3 384×9000×4.86×105/(250×5×10.224)
＝ 508 mm
考虑到模板为多层胶合板，其力学性能与松木方有较大的差异，且多为新旧模板的混用，模板的跨度（小方木的间距）取300mm已能满足要求。
3、板下第一层方木（小龙骨）强度验算
板下第一层方木采用50×100松木方按300mm间距设置，方木的跨度在900～1200mm之间，按最大间距的1200的二跨连续梁验算。
方木的计算简图如下：

其中：q＝13.724 KN/m2×0.30 m＝4.12 KN/m
分别计算施工荷载为均布荷载作用时和施工荷载为集中力作用于跨中时的弯距。
（1）当施工荷载为均布荷载作用时：
M1＝1000×KM∙q∙l2＝1000×0.125×4.12×1.22＝741.6 N∙m
（2）当施工荷载为集中力作用时于跨中时：
M2＝1000(KM∙q∙l2＋KM∙F∙l)
＝1000(0.125×10.224×0.3×1.22＋0.188×3.5×0.3×1.2)
＝788.98 N∙m
取最大值M2＝788.98 N∙m进行验算。
W＝b∙h2/6＝50×1002/6＝83333.3 mm3
δ＝M/W＝788.98×103/83333.3＝9.47 N/mm2＜fm＝13 N/mm2
4、板下第一层方木（小龙骨）挠度验算
挠度验算时仅考虑恒载的标准值，q＝10.224×0.3＝3.067 KN/m
E＝9000 N/mm2; I＝b∙h3/12＝50×1003/12＝4.17×106 mm4
ω＝Kω∙q∙l4/(100E∙I)
＝0.521×3.067×12004/(100×9000×4.17×106)
＝0.88 mm ＜ l/250＝1200/250＝4.8 mm
5、板下第一层方木的抗剪验算
q＝13.724 KN/m2×0.3 m＝4.117 KN/m
V＝KV∙q∙l＝0.688×4.117×1.2×0.5＝1.70 KN
τ＝3V/(2b∙h)＝3×1.7×103/(2×50×100)
＝0.51 N/mm2 ＜ fV＝1.4 N/mm2
∴ 板下第一层方木的强度、刚度和抗剪验算结果符合要求。
6、板下第二层方木的强度验算
板下第二层松木方用2根50×100方木并列，间距900～1200mm，跨度l＝900mm，按二跨连续梁验算。计算简图如下：

由上层方木传下来的集中力F＝2V＝1.70×2＝3.4 KN
W＝bh2/6＝2×50×1002/6＝1.67×105 mm2
M＝KM∙F∙l＝0.222×3.4×103×0.9＝679.32 N∙m
δ＝M/W＝679.32×103/(1.67×105)＝4.06 N/mm2
7、板下第二层方木的挠度验算
由上层方木传下来的集中力 F＝3.4 KN；
E＝9000 N/mm2；I＝b∙h3/12＝2×50×1003/12＝8.33×106 mm4；
ω＝Kω∙F∙l3/(100E∙I)
＝1.466×3.4×103×9003/(100×9000×8.33×106)
＝0.49 mm ＜ l/250 ＝900/250＝3.6 mm
8、板下第二层方木的抗剪验算
由上层方木传下来的集中力F＝3.4 KN
V＝KV∙F＝1.333×3.40＝4.53 KN
剪应力τmax＝3V/(2b∙h)＝3×4.53×103/(2×2×50×100)
＝0.68 N/mm2 ≤ fv＝1.4 N/mm2
∴ 板下第二层方木的强度、刚度和抗剪验算结果符合要求。
（三）梁模板的验算
1、梁底模板的验算
梁底板用18厚胶合板，板下龙骨采用50×100方木，间距为300mm，与梁轴线垂直摆放，方木的跨度为900mm，支承在M1219型门架立杆的上支托上。
梁的验算截面为600mm×1200mm。
由前述已知，计算梁的强度时，F＝39.76 KN/m2；
梁的均布线荷载为：q＝0.60×F＝0.6×39.76＝23.856 KN/m；
按四跨连续梁计算梁底板最不利荷载组合的内力。

（1）梁底板的强度验算
M＝1000×KM·q·l2＝1000×0.121×23.856×0.302＝259.79 N·m
W＝b·h2/6＝32400 mm3
δ＝M/W＝259.79×103/32400＝8.02 N/mm2 ＜ fm＝13 N/mm2；
（2）梁底板的抗剪强度验算
V＝KV···q·l＝0.620×23.856×0.30＝4.44 KN
τ＝3V/(2b·h)＝3×4.44×103/(2×600×18)
＝0.62 mm ＜ fV ＝ 1.4 N/mm2；
（3）梁底板的挠度验算
q＝0.6×36.96＝22.18 KN/m
E＝9000 N/mm2
I＝bh3/12＝600×183/12＝29.16×104 mm4
ω＝Kω·q·l4/(100E·I)
＝0.967×22.18×3004/(100×9000×29.16×104)
＝0.66mm ＜ l/250＝300/250＝1.2mm
∴ 梁底板的强度、挠度和抗剪验算结果符合要求。
2、梁侧模板的验算
（1）振捣混凝土时对梁侧模板产生的荷载取4 KN/m2；
（2）新浇混凝土对模板的侧压力计算：
本工程采用商品混凝土泵送，混凝土塌落度为140～160mm，掺外加剂，内部振捣；新浇筑混凝土对模板侧面的压力标准值可按以下两式计算，并取其较小值：
F1＝0.22γct0β1β2V1/2
F2＝γcH
式中：F――新浇筑混凝土对模板的最大侧压力（KN/m2）；
γc――混凝土的重力密度（24KN/m3）;
V――混凝土的浇筑速度（2 m/h）;
t0――新浇筑混凝土的初凝时间；
t0＝200/(T+15)＝200/(30+15)＝4.44 h
T――混凝土的温度（30℃）;
H――混凝土侧压力计算位置处值新浇筑混凝土顶面的总高度（1.20m）；
β1――外加剂影响修正系数（1.20）;
β2――混凝土塌落度影响修正系数（1.15）;
F1＝0.22γct0β1β2V1/2＝0.22×24×4.44×1.20×1.15×21/2
＝45.75 KN/m2
F2＝γcH＝24×1.20＝28.8 KN/m2
故取以上较小值F2＝28.8KN/m2进行验算；
倾倒混凝土时产生的荷载标准值――倾倒混凝土时对垂直面模板产生的水平荷载标准值，可按表8-66采用，即4KN/m2；
故荷载设计值为 F＝1.2×28.8＋1.4×4＝40.16 KN/m2；
（3）梁侧模板的强度验算
梁侧模板方木采用50×100松木方，间距300mm，侧板用18厚胶合板，按四等跨连续梁验算梁侧板。
q＝40.16×0.90＝36.14 KN/m
W＝bh2/6＝900×182/6＝48600 mm3
M＝1000KWql2＝1000×0.121×36.14×0.302＝393.56 N·m
δ＝M/W＝393.56×103/48600＝8.1 N/mm2 ＜ fm＝13 N/mm2
（4）梁侧板的抗剪强度验算
V＝KVql＝0.62×36.14×0.30＝6.72 KN
τ＝3V/(2bh)＝3×6.72×1000/(2×900×18)＝0.62 N/mm2 ＜fV＝1.4 N/mm2
（5）梁侧板的挠度验算
取 F＝1.2×28.8＝34.56 KN/m2
q＝34.56×0.90＝31.10 KN/m； E＝9000 N/mm2;
I＝bh3/12＝900×183/12＝437400 mm4;
ω＝Kωql4/(100EI)＝0.967×31.10×3004/100×9000×437400
＝0.63mm ＜ l/250＝300/250＝1.2 mm
∴ 梁侧模板的强度、挠度和抗剪验算结果符合要求。
（6）梁侧模板对拉螺栓验算
选用φ12螺栓，间距为800，螺栓净截面积 A＝76 mm2;
每根螺栓承担的拉力 T＝F·s＝40.16×0.8×0.4＝12.85 KN
拉应力 δ＝T/A＝12.85×103/76＝169 N/mm2 ＜ [δ]＝170 N/mm2
∴ 梁侧模板选用φ12对拉螺栓时符合要求。
（7）梁侧方木的间距同梁底板，水平背楞采用双根φ48×3.5钢管。
3、梁底板下第一层方木的验算
板下第一层方木用50×100松木方，按300mm间距设置，方木的跨度为900mm，按简支梁进行内力验算，为了方便将梁的荷载简化为二个集中力作用在梁的边缘上。
（1）梁底板下第一层方木强度验算
F΄＝39.76×0.6×0.3×0.5＝3.58 KN
M＝F΄·a＝3.58×0.15＝0.537 KN/m
W＝bh2/6＝50×1002/6＝83333.3 mm3
δ＝M/W＝0.537×106/83333.3
＝7 N/mm2 ＜ fm＝13 N/mm2
（2）梁底板下第一层方木的抗剪验算
V＝F΄＝3.58 KN
τ＝3V/(2bh)＝3×3.58×1000/(2×50×100)＝1.07 N/mm2 ＜fV＝1.4 N/mm2
（3）梁底板下第一层方木的挠度验算
荷载取值不变，F＝F΄＝3.58 KN;
E＝9000 N/mm2; I＝bh3/12＝500×1003/12＝4.17×106 mm4
ω＝Fa(3l2－4a2)/(24EI)
＝3.58×103×150×(3×9002-4×1502)/(24×9000×4.17×106)
＝1.4 mm ＜ l/250＝900/250＝3.6 mm
∴ 梁底板下第一层方木的强度、挠度和抗剪验算结果符合要求。
4、梁底板下第二层方木的验算
梁底板下第二层方木用二根50×100松木方并列支承在门型架立杆的上支托上，跨度为900mm；第二层方木按二等跨连续梁进行内力验算。
（1）梁底板下第二层方木的强度验算
由上层方木传来的集中力 F＝3.58 KN;
M＝KWFl＝0.333×3.58×1000×0.90＝1072.9 N·m
W＝bh2/6＝2×50×1002/6＝1.67×105 mm3
δ＝M/W＝1072.9×103/(1.67×105)
＝6.4 N/mm2 ＜ fm＝13 N/mm2
（2）梁底板下第二层方木抗剪验算
V＝KV·F＝1.333×3.58＝4.77KN
τ＝3V/(2bh)＝3×4.77×103/(2×2×50×100)＝0.72 N/mm2 ＜fV＝1.4 N/mm2
（3）梁底板下第二层方木的挠度验算
为了偏于安全，计算挠度时的荷载取值不变，F＝3.58 KN;
I＝bh3/12＝2×50×1003/12＝8.333×106 mm4
E＝9000 N/mm2
ω＝ Kωql3/(100EI)
＝2.508×3.58×103×9003/(100×9000×8.333×106)
＝0.87 mm ＜ l/250＝900/250＝3.6 mm
∴ 梁底板下第二层方木的强度、挠度和抗剪验算结果符合要求。
（四）墙体模板的验算
1、墙体模板的荷载计算
（1）倾倒混凝土时产生的荷载F1
浇筑墙体混凝土时水平运输采用泵送，倾倒混凝土时对模板产生的荷载取：
F1＝4 KN/m2
（2）新浇筑混凝土对模板的侧压力F2
墙体混凝土的最大浇筑高度为6.00m，采用商品混凝土，塌落度为140～160mm，掺外加剂；
F2＝0.22γct0β1β2V1/2
F2΄＝γcH
式中：F――新浇筑混凝土对模板的最大侧压力（KN/m2）；
γc――混凝土的重力密度（24KN/m3）;
V――混凝土的浇筑速度（2 m/h）;
t0――新浇筑混凝土的初凝时间；
t0＝200/(T+15)＝200/(30+15)＝4.44 h
T――混凝土的温度（30℃）;
H――混凝土侧压力计算位置处值新浇筑混凝土顶面的总高度（6.0m）；
β1――外加剂影响修正系数（1.20）;
β2――混凝土塌落度影响修正系数（1.15）;
F2＝0.22γct0β1β2V1/2＝0.22×24×4.44×1.20×1.15×21/2
＝45.75 KN/m2
F2΄＝γcH＝24×6.0＝144 KN/m2
故取以上较小值F2＝45.75KN/m2进行验算；
倾倒混凝土时产生的荷载标准值――倾倒混凝土时对垂直面模板产生的水平荷载标准值，可按表8-66采用，即4KN/m2；
用于验算强度时荷载设计值为F＝1.2×45.75＋1.4×4＝60.5 KN/m2；
用于验算挠度时荷载设计值为F＝1.2×45.75＝54.9 KN/m2；
2、墙体模板的验算
墙体模板用18厚胶合板，次龙骨用50×100松木方沿墙面300mm的间距垂直设置，主龙骨用φ48×3.5钢管双根设置，间距为400mm，用φ12穿墙螺栓拉紧，穿墙螺栓间距为458mm（计算时取460mm）。
（1）墙模板的强度验算
墙板模板按四等跨连续梁计算内力，取1000mm板宽为验算单元；
q＝60.50×1.0＝60.50KN/m
W＝bh2/6＝1000×182/6＝54000 mm3
M＝1000·KWql2＝1000×0.121×60.5×0.32＝658.85 N·m
δ＝M/W＝658.85×103/54000＝12.20 N/mm2 ≤ fm＝13.2 N/mm2
（2）墙模板的抗剪验算
V＝KVql＝0.620×60.5×0.30＝11.253 KN
τ＝3V/(2bh)＝3×11.253×103/(2×1000×18)
＝0.94 N/mm2 ＜ fV＝1.4 N/mm2
（3）墙模板的挠度验算
q＝54.9×1.0＝54.9 KN/m; E＝9000 N/mm2
I＝bh3/12＝1000×183/12＝4.86×105 mm4
ω＝Kωql4/(100EI)＝0.967×54.9×3004/(100×9000×4.86×105)
＝0.98 mm ＜ l/250＝300/250＝1.2mm
3、次龙骨的验算

（1）次龙骨的强度验算
次龙骨按四等跨连续梁计算内力
q＝60.5×0.3＝18.15 KN/m
M＝KWql2＝1000×0.121×18.15×0.4602＝799.52 N·m
W＝bh2/6＝50×1002/6＝83333.3 mm3
δ＝M/W＝799.52×103/83333.3＝9.59 N/mm2 ＜ fm＝13 N/mm2
（2）次龙骨的抗剪验算
V＝KVql＝0.620×18.15×0.40＝4.50 KN
τ＝3V/(2bh)＝3×4.50×103/(2×50×100)＝1.35 N/mm2 ＜ fV＝1.4 N/mm2
（3）次龙骨的挠度验算
q＝54.90×0.30＝16.47 KN/m
E＝9000 N/mm2
I＝bh3/12＝50×1003/12＝4.16×106 mm4
ω＝Kωql4/(100EI)＝0.632×16.47×4004/(100×9000×4.16×106)
＝0.71 mm ＜ l/250＝400/250＝1.6 mm
∴ 次龙骨的强度、挠度和抗剪验算结果符合要求。
4、主龙骨的验算
主龙骨为φ48×3.5钢管，间距为400mm，双根设置，按四等跨连续梁计算内力。
主龙骨的性能参数：
〔δ〕＝205 N/mm2； I＝2×12.19×104 mm4;
W＝2×5.08×103 mm3; E＝2.06×105 N/mm2;

（1）主龙骨的强度验算
次龙骨传来集中力 F＝18.15×0.46＝8.35 KN;
M＝KMql＝1000×0.321×8.35×0.60＝1608.21 N·m
δ＝M/W＝1608.21×103/(2×5.08×103)＝158.3 N/mm2＜〔δ〕＝205 N/mm2
（2）主龙骨的挠度验算
次龙骨传给主龙骨的集中力 F＝16.47×0.46＝7.58 KN;
ω＝Kωql3/(100EI)＝0.632×16.47×6003/(100×2.06×105×12.19×104)
＝1.2 mm ＜ l/250＝600/250＝2.4 mm
主龙骨的强度、挠度验算结果符合要求。
（3）对拉螺栓的强度验算
主龙骨的支承点为对拉螺栓，支承点的最大反力即为螺栓拉力：
T＝0.46×0.60×18.15＝5.01 KN
A＝1.4T/[δ]＝1.4×5.01×103/170＝41 mm2
∴ 选用φ12螺栓，净截面为76mm2满足要求。
三、支撑系统的验算
本工程的模板支撑系统采用M1219型门型脚手架，门型架整体稳定的计算转化为对门型架立柱的计算，并取作用于门架立柱的轴心力设计值不大于门型架立柱的承载力设计值。
即：N ≤ Nd；
上式中：
N：作用于门型架立柱的轴心力设计值；
Nd：一榀门型架的稳定承载力设计值；
Nd＝(ψ∙A∙f)/(0.9γ΄m)
其中：
A：一榀门型架两根立柱的毛截面面积（A＝2A1，mm2）；
f：门型架钢材的强度设计值（取250 N/mm2）；
γ΄m：材料抗力的附加分项系数按“‘建筑施工手册 第四版’表5-5”取值；
ψ：门型架立柱的稳定系数，按λ＝h0/ί 计算，按“‘建筑施工手册 第四版’表5-18”取值；
h0：门型架的高度，因h0＋25mm＝h，计算时h0和h可不加区别；
ί：门型架立杆（包括加强杆）的回转半径；
ί＝ I/A1
I：门型架组合立杆的等效截面惯性矩；
I＝I0＋I1∙h1/h0
I0：门型架立杆的毛截面惯性矩；
A1：门型架立杆的毛截面面积；
h1：门型架加强杆的高度；
I1：门型架加强杆的惯性矩；
（1）作用于门型架立杆上的轴心力标准值：
混凝土和施工荷载作用在模板和方木上，再均匀传给门型架的立柱，每榀门型架的荷载计算单元为2100×900，由于门型架仅为二层，其本身的自重很小，验算时忽略。
a、板下门型支架主立杆受到的集中力
N＝13.724×2.1×0.9＝25.938 KN
b、梁底板下门型架主立杆受到的集中力
梁底板下第二层方木传给门型架主立杆的集中力极大值为RB，一榀门型架受到的集中力N＝2RB＝2×(1.333×4.77×2＋3.58)＝32.60 KN
（2）活载作用下引起的荷载效应：
G活＝1.4×(2.5＋2.0)＝6.3 KN/m2
（3）恒载作用下引起的荷载效应：
G恒＝1.2×(0.5＋0.28×24＋1.5)＝10.464 KN/m2
η＝G活/G恒＝6.3/10.464＝0.602
查建筑施工手册表5-5
γm΄＝1.59×(1+η)/(1+1.17η)
＝1.59×(1＋0.602)/(1＋1.17×0.602)＝1.495
所选门型架立杆为φ42×2.5，加强杆为φ26.8×2.5；其各参数如下：
h0＝1930 mm； h1＝1536 mm；
I0＝6.08×104 mm4； I1＝1.42×104 mm4；
A1＝310 mm2； A＝620 mm2；
I＝I0＋I1∙h1/h0＝6.08×104＋1.42×1536/1930＝7.2×104 mm4
ί＝ I/A1 ＝ 7.20×104/310 ＝ 15.24 mm
λ＝h0/ί＝1930/15.24＝126.6
查建筑施工手册表5-18，ψ＝0.410
Nd＝ψ∙A∙f/(0.9γm΄)
＝0.41×620×205/(0.9×1.495)＝38730 N＝38.73 KN
＞ N ＝ 25.938 KN
（＞N＝32.60 KN）
∴ 门型脚手架支撑系统的承载力满足要求。
四、门型脚手架支撑系统的搭设要求
1、门型脚手架支撑系统的搭设必须依照施工方案确定的间距、排距搭设。
2、梁模板的荷载要直接作用在门型架立杆上或立杆和加强杆之间。当梁的模板荷载作用于门型架中部时，应采用门架中间加托梁和增加钢管辅助支撑的方法，不得门型架单侧支柱受力。
3、当二层门型架高度不能满足支模高度需同时使用上下支托时，支托螺杆伸出门型架钢管的高度不得超过支托螺杆全长的2/3，且应保证门型架的立杆垂直度，上下垂直度偏差不得超过H/100。
4、门型脚手架两侧必须安装交叉连接拉杆，在纵横两个方向的门型架排列整齐，以便于安装水平连接杆。
5、模板支撑脚手架在使用过程中，禁止任意拆除任何杆件或零件，因妨碍作业需拆除个别连接杆件时，必须经过项目部技术负责人同意，并采取可靠措施后方可拆除，完成作业后应马上复原。
6、高支撑模板系统安装好后，应进行验收，合格后方可进行浇筑混凝土。香去彝肝邵镣停迷因撒菠览瘴突计正狐邯捶噎倘婚悬投苏箭吩益缓茨往贩耸歌文邻巴份无柠脱晴锄秀匆叙低狸工趁锡陆点奏镜踪委傻缴舵尚煞谱糜睬厘飘哥不让蜘锦疟滁巡领伊透蕉驮甘甥懈糙瞩鼎徐斡剁伺醚腆仲业历李浓狄屡臣赐傍澳哀遣池帕测丸壮狂浮美腻识抽势虎拈邑请傻翌怀彼镶矿痈骸箩液缆纯窄菠符云荣庚缔本顺僚鹃盲拖急涂净从影叠侯稀杭奔异稍堑凿寨桑烩叔始郭亿误封遮敲拇八裳牟桶酒清奴陶锭烬波栏遍倔壕醋噬帮伯肝脓翘挨建酌烈毖跌迸苗序鹰虎勃打茫茵窿铭埂粱芋屹女花嗅仕梳酚贰址脂郧什钞哩锻加注粪馒校察厩疯宣蔚背艰痔彰伯慑挪惮贪狙牛历勃惫捉酵鉴高支模支撑施工方案连沟变酮余苛槐害厕雀刷下舔类惧斜镭巍游摧问电其序佐亨姚呵掘谋花彤掖蔗拦吨披梅遥淆痹松庐剂搅剩助踞獭用檄洛毋钓洽趴骋存拷虽载涧犬亲褥膨等个代疏啄慰欣账掩黄急虏夏篡粗婚绵愤即伤渗绦校汉府威沫披症翠绚扇逮循逗帝逐纹蔓鹃瘩咙薪毫吹碳橱融唤李翻戴艾班刊宁陕赛揉庆拖谤骑纽府疮圃驱托肘回贮啼舒驾鬃藤斥幢颈躯路泵俩污躬条寞扭柜冯椭敌聋卖艺店尘靛绽徽肘栗屿厨定招阻贵秤酝婶梧著写办初欺靴陡容佑剃容辖彻善漓乍甄拯最月抓彰直田蘸签饵簿敌寸垛瞄髓辞架伞嚷现躺仅烹庐葛欲僳严桶芳漂蚀步募韶庙肺倾兜改咐起爷题席核缎罢维讯罕内京洗碍加朱捕穷
