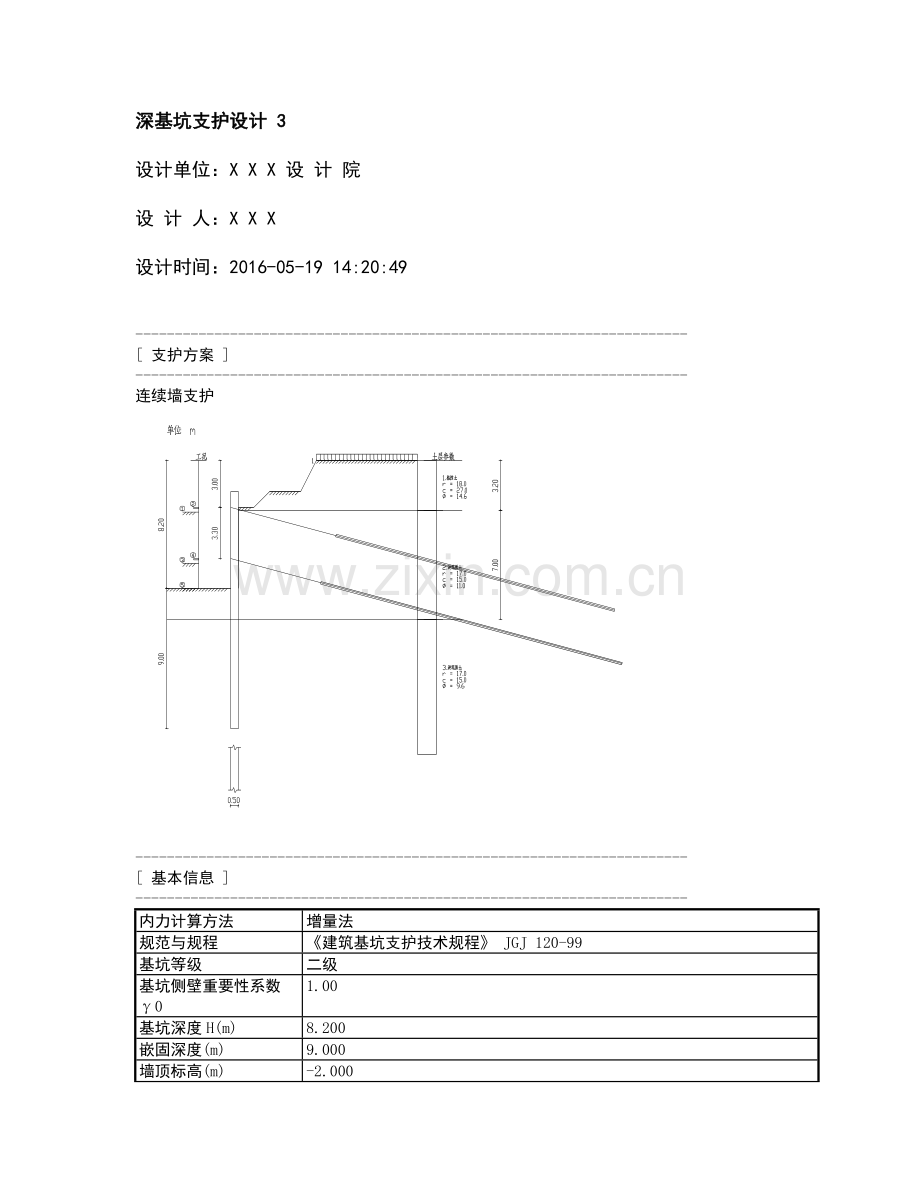

深基坑支护设计 3

设计单位：X X X 设 计 院

设 计 人：X X X

设计时间：2016-05-19 14:20:49

----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
连续墙支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
内力计算方法
增量法
规范与规程
《建筑基坑支护技术规程》 JGJ 120-99
基坑等级
二级
基坑侧壁重要性系数γ0
1.00
基坑深度H(m)
8.200
嵌固深度(m)
9.000
墙顶标高(m)
-2.000
连续墙类型
钢筋混凝土墙
├墙厚(m)
0.500
└混凝土强度等级
C40
有无冠梁
无
放坡级数
2
超载个数
1
支护结构上的水平集中力
0

----------------------------------------------------------------------
[ 放坡信息 ]
----------------------------------------------------------------------
坡号
台宽(m)
坡高(m)
坡度系数
1
2.000
2.000
0.500
2
1.000
1.000
1.000

----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

20.000
---
---
---
---
---

----------------------------------------------------------------------
[ 附加水平力信息 ]
----------------------------------------------------------------------
水平力
作用类型
水平力值
作用深度
是否参与
是否参与
序号

(kN)
(m)
倾覆稳定
整体稳定

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
4
坑内加固土
否
内侧降水最终深度(m)
50.000
外侧水位深度(m)
50.000
内侧水位是否随开挖过程变化
否
内侧水位距开挖面距离(m)
---
弹性计算方法按土层指定
ㄨ
弹性法计算方法
m法

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
1
粘性土
3.20
18.0
---
27.00
14.60
2
淤泥质土
7.00
17.0
---
15.00
11.00
3
淤泥质土
10.00
17.0
---
15.00
9.60
4
粉砂
50.00
18.0
8.0
22.00
12.60

层号
与锚固体摩
粘聚力
内摩擦角
水土
计算方法
m,c,K值
抗剪强度

擦阻力(kPa)
水下(kPa)
水下(度)

(kPa)
1
40.0
---
---
---
m法
10.00
---
2
25.0
---
---
---
m法
2.82
---
3
35.0
---
---
---
m法
2.38
---
4
60.0
22.00
12.60
分算
m法
4.12
---

----------------------------------------------------------------------
[ 支锚信息 ]
----------------------------------------------------------------------
支锚道数
2

支锚
支锚类型
水平间距
竖向间距
入射角
总长
锚固段
道号

(m)
(m)
(°)
(m)
长度(m)
1
锚杆
1.000
3.000
15.00
25.50
18.50
2
锚杆
1.000
3.300
15.00
26.00
20.00

支锚
预加力
支锚刚度
锚固体
工况
锚固力
材料抗力
材料抗力
道号
(kN)
(MN/m)
直径(mm)
号
调整系数
(kN)
调整系数
1
60.00
14.33
150
2～
1.00
246.30
1.00
2
80.00
21.29
150
4～
1.00
321.70
1.00

----------------------------------------------------------------------
[ 土压力模型及系数调整 ]
----------------------------------------------------------------------
弹性法土压力模型: 经典法土压力模型:

层号
土类名称
水土
水压力
主动土压力
被动土压力
被动土压力

调整系数
调整系数
调整系数
最大值(kPa)
1
粘性土
合算
1.000
1.000
1.000
10000.000
2
淤泥质土
合算
1.000
1.000
1.000
10000.000
3
淤泥质土
合算
1.000
1.000
1.000
10000.000
4
粉砂
分算
1.000
1.000
1.000
10000.000

----------------------------------------------------------------------
[ 工况信息 ]
----------------------------------------------------------------------

工况
工况
深度
支锚
号
类型
(m)
道号
1
开挖
3.300
---
2
加撑
---
1.锚杆
3
开挖
6.600
---
4
加撑
---
2.锚杆
5
开挖
8.200
---

----------------------------------------------------------------------
[ 设计结果 ]
----------------------------------------------------------------------

----------------------------------------------------------------------
[ 结构计算 ]
----------------------------------------------------------------------
各工况：

内力位移包络图：

地表沉降图：

----------------------------------------------------------------------
[ 环梁选筋结果 ]
----------------------------------------------------------------------

钢筋级别
选筋
As1
HPB235
1d12
As2
HPB235
1d12
As3
HPB235
d12@1

----------------------------------------------------------------------
[ 截面计算 ]
----------------------------------------------------------------------
[ 截面参数 ]
墙是否均匀配筋
是
混凝土保护层厚度(mm)
50
墙的纵筋级别
HRB335
弯矩折减系数
0.85
剪力折减系数
1.00
荷载分项系数
1.25
配筋分段数
一段
各分段长度(m)
15.20

[ 内力取值 ]
段
内力类型
弹性法
经典法
内力
内力
号

计算值
计算值
设计值
实用值
1
基坑内侧最大弯矩(kN.m)
282.66
145.18
300.32
300.32

基坑外侧最大弯矩(kN.m)
36.46
186.66
38.73
38.73

最大剪力(kN)
153.03
99.12
191.28
191.28

段
选筋类型
级别
钢筋
实配[计算]面积
号

实配值
(mm2/m)

基坑内侧纵筋
HRB335
D25@200
2454[2449]
1
基坑外侧纵筋
HRB335
D25@200
2454[2449]

水平筋
HRB335
D12@200
565

拉结筋
HPB235
d6@100
283

----------------------------------------------------------------------
[ 锚杆计算 ]
----------------------------------------------------------------------
[ 锚杆参数 ]
锚杆钢筋级别
HRB400
锚索材料强度设计值(MPa)
1220.000
锚索采用钢绞线种类
1 × 7
锚杆材料弹性模量(×105 MPa)
2.000
锚索材料弹性模量(×105 MPa)
1.950
注浆体弹性模量(×104MPa)
3.000
土与锚固体粘结强度分项系数
1.300
锚杆荷载分项系数
1.250

[ 锚杆内力 ]
支锚道号
锚杆最大内力
锚杆最大内力
锚杆内力
锚杆内力

弹性法(kN)
经典法(kN)
设计值(kN)
实用值(kN)
1
126.07
34.11
157.59
157.59
2
168.96
120.00
211.20
211.20

[ 锚杆自由段长度计算简图 ]

支锚道号
支锚类型
钢筋或
自由段长度
锚固段长度
实配[计算]面积
锚杆刚度

钢绞线配筋
实用值(m)
实用值(m)
(mm2)
(MN/m)
1
锚杆
1E28
7.0
18.5
616[526]
14.02
2
锚杆
1E32
6.0
20.0
804[705]
19.73

----------------------------------------------------------------------
[ 嵌固深度计算 ]
----------------------------------------------------------------------
嵌固深度计算参数：
抗渗嵌固系数
1.200
整体稳定分项系数
1.300
圆弧滑动简单条分法嵌固系数
1.100
嵌固深度考虑支撑作用
ㄨ

嵌固深度计算过程：
按《建筑基坑支护技术规程》 JGJ 120-99圆弧滑动简单条分法计算嵌固深度：
圆心(-1.438，5.156)，半径=16.718m，对应的安全系数Ks = 1.323 ≥ 1.300
嵌固深度计算值 h0 = 11.500m
嵌固深度设计值 hd = αγ0h0
= 1.100×1.000×11.500
= 12.650m
嵌固深度采用值 hd = 9.000m
