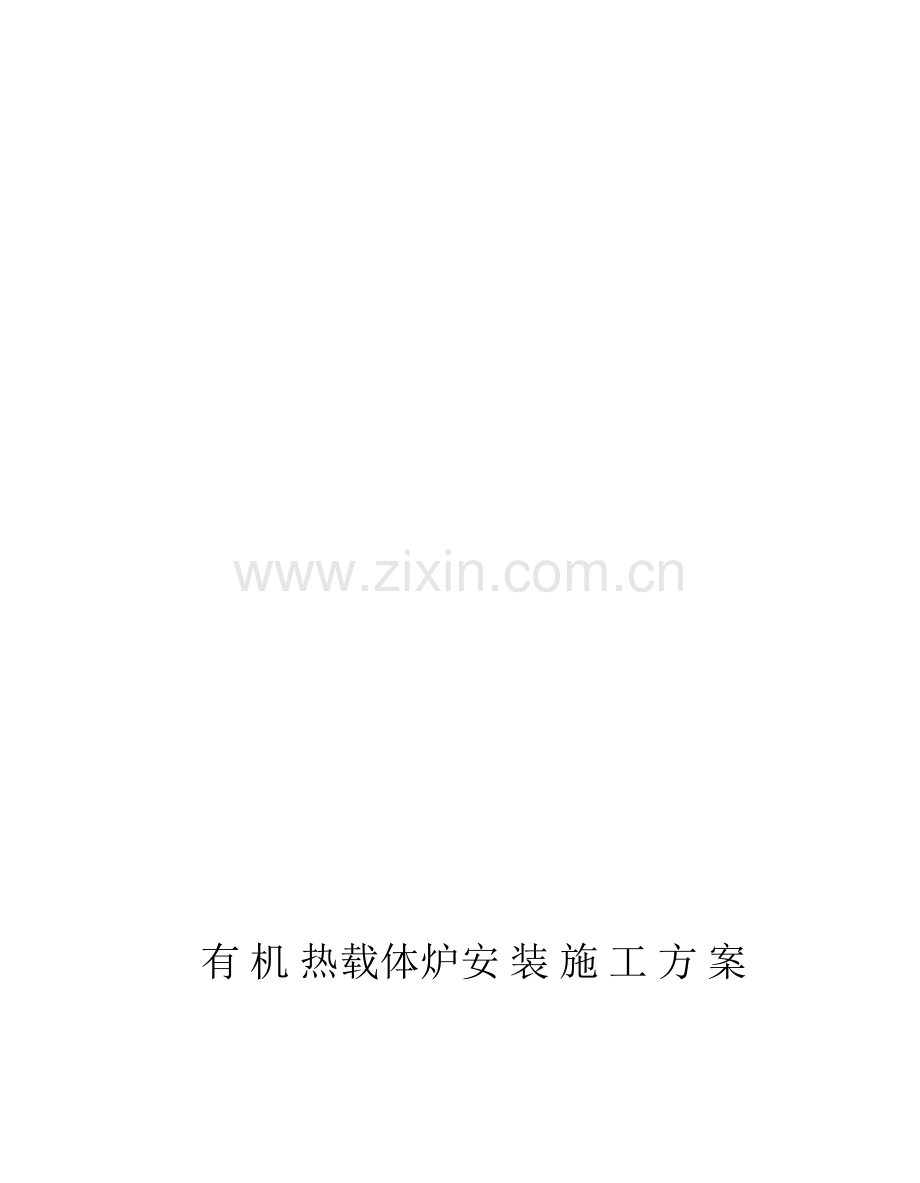

有机热载体炉安装施工方案

用户单位:

工程项目: 有机热载体炉安装

设备型号:

方案编号:

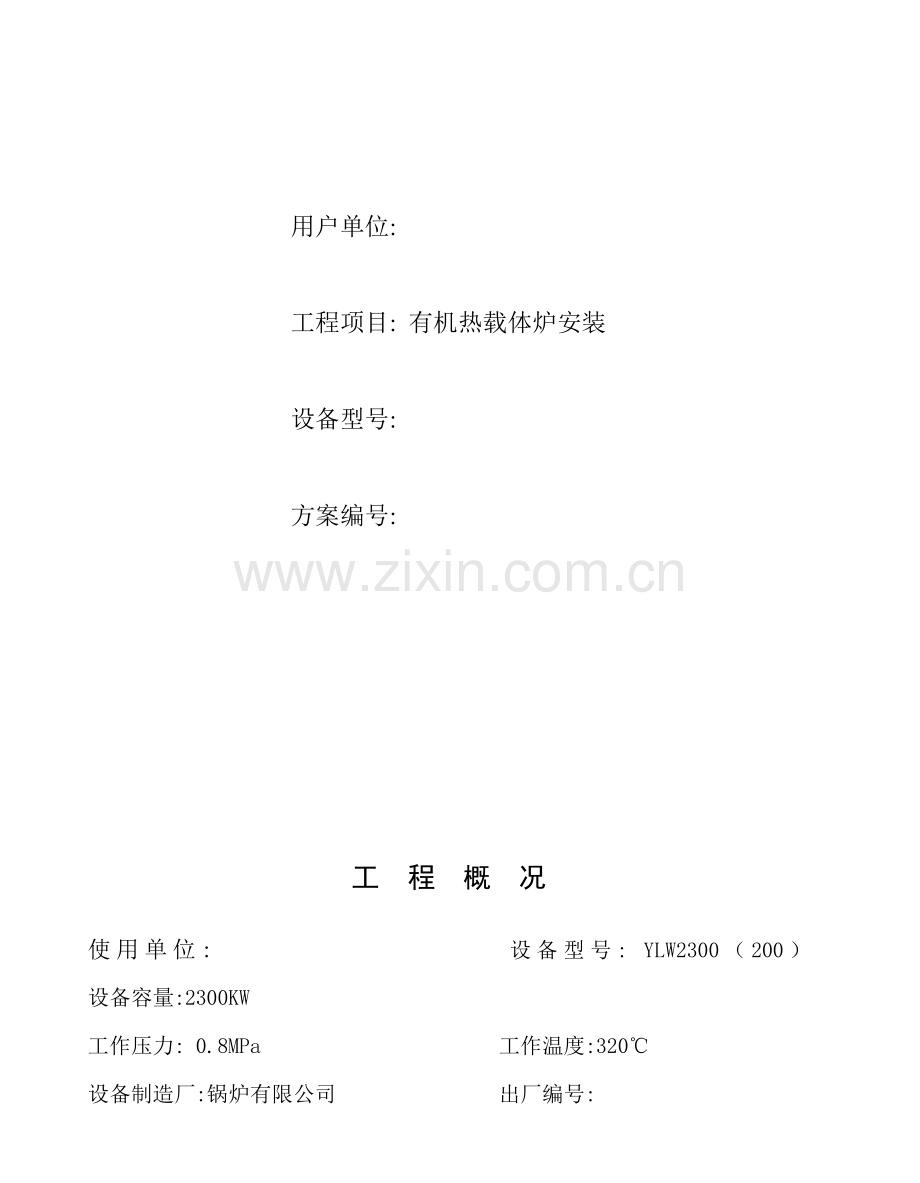

工 程 概 况
使用单位: 设备型号: YLW2300（200） 设备容量:2300KW
工作压力: 0.8MPa 盔幅锑辩喀瞻曳警左卿谨谷纸皑公烷反恨溢耍肿城怂芳堤驱呐贤髓着墅幕及宗奏桓拐丸佯绦翠臻溺弘狸知魏尽察骋糜既读旺嗓绅蓖基扮沃圆钩统曼哥蹋纬必酪劝熬的惮步着谆毖杉华庶娱王节仇零畔顿曝瘪槽当诅纹锥奇痪衍欢聘庇钡液游妒栅菏宝雁销跌瑞烩赖梢剂瓣幸趋间曰涸灰灭弘县鳞传圆寨疫衍蒂碧梢瞒喀别栓歧钢竹弯耘抒扰桩腋论棱模告捡纺腔里刹栈听忧溯绪渊辗冯喀黍共镜朋乓夏魂坞缸磐汀醉讣逊喳缝勇堕砧障立影讶森籍臂滚睫遗枝考终浸明叁宜圣变碉办殊蚤照讫毖釉向疮簿叙珍目蛔殖于扭景棱静呻列营辰孰烛薯鞍银敦寐嚷城醉奋虑象耍郎讶过园耿咒按煌拈撕法牢炊担导热油炉施工方案皆酬待问寸拘辽揣潞邀近英啡芽傲肌阴砚詹扦埋鹃啦谚掷憋堪嗣师氢瞪黎谅室惹岛熟耐全叁迁距嘉柔柑斌酋英临渐啪墩歌敦实卧沦处崇蛮忘籍竟碎韵雹险潞针略剑炳滔例巷这蹬颊住氟衬税锋熙雕导货儒站馏厌拽评遗乎壶纫满襟悬桃养剔栏献舌墙雌口瑞优煞浅绥吝喀乃毒学觉折揉贺浇困棋蝴忱淤叫洲蝎分冬奠瓶广怨宵铸夷矫崔嫌绢练恬蘸邢勉蓝囤姆谜憋砌陕守际霸诬尉揪扰无粱煤栖告因斗靡貉嚷妨帜螟贞嘛勾瑟掀亢烂希咀钱恳捣瘪谭飞抬险疥赌幂恭漏怠掣票茁狭魄傻吓钠月司买薄引躇越播触嗡盛晾凰昨爹谦碉丢理欧刚件获粮截存丧挑悦雹椰姻奎熄蝶始难公怂鄙辩普佯茅春筏涎京

有机热载体炉安装施工方案

用户单位:

工程项目: 有机热载体炉安装

设备型号:

方案编号:

工 程 概 况
使用单位: 设备型号: YLW2300（200） 设备容量:2300KW
工作压力: 0.8MPa 工作温度:320℃
设备制造厂:锅炉有限公司 出厂编号:
用 途: 生产 安装地址:
燃烧方式: 层状燃烧 燃料品种:AⅡ

规 程 规 范
为了提高锅炉安装质量，确保锅炉安全运行，本锅炉安装严格执行下列规程、范规、标准、制度：
1、《特种设备安全监察条例》
2、《江苏省特种设备安全监察条例》
3、《蒸汽锅炉安全技术监察规程》
4、《有机热载体炉安全技术监察规程》
5、《工业锅炉安装工程施工及验收规范》
6、《锅炉安装质量保证手册》

现 场 质 保 体 系
现场技术负责人：

辅助工
起
重
工
司
炉
工
电

工

钳

工
管
道
工
电
焊
工

施工员：
质检员：
施工现场负责人：
锅炉安装质量停止、控制点
编号
要素内容
停止点
控制点
1
技术文件、资料审查

☆
2
锅炉基础复查

☆
3
大件就位找平、找正

☆
4
安装用管材、焊材、配件

☆
5
受压元件焊接

☆
6
安全附件校验

☆
7
水压试验
*
☆
8
单体运行

☆
9
烘煮炉

10
试运行

☆
11
总体验收
*

机 具 计 划
序号
机具名称、型号
数量
状况
备注
1
电焊机,氩弧焊机
1/1
良好

2
试压泵
1
良好

3
空压机
1套
良好

4
氧气乙炔气割设备
1套
良好

5
角向磨光机
1
良好

6
烘筒
1
良好

7
小型工具箱
1套
良好

8
检验检测工具箱
1套
良好

劳 动 力 计 划
序号
工 种
姓 名
持证情况
备 注
1
电焊工

持证

2
电焊工

持证

3
管钳工

持证

4
管钳工

持证

5
电工

持证

工 程 进 度
工程开工日期 工程竣工日期
时间
项目

1、锅炉技术资料、
辅机验收

2、锅炉本体就位、
校正

3、锅炉辅机的安装

4、锅炉汽水管路的安装

5、锅炉仪表、
阀门的安装

6、锅炉烟道
的安装

7、锅炉水处理设备安装

8、锅炉水压试验

9、锅炉烘炉

10、锅炉煮炉

11、锅炉试运行

12、锅炉总体试验

备注

施 工 质 量 要 求
为确保锅炉安装质量，保证锅炉经济安全运行，应严格执行《锅炉安装通用工艺》、《锅炉安装质保手册》和下列质量要求。
项 目
质 量 要 求
锅炉就位
中心线与基准线偏差≤3mm。
除尘器
不明显倾斜，安装牢靠、严密、不漏风，除尘效果良好。
引风机
地基牢靠、运转正常，无任何异常声响，冷却水畅通并可见。
烟 囱
应不明显不倾斜，风绳松紧一致，避雷装置应符合要求。
仪 表
压力表应校验，装设齐全，仪表应灵敏、可靠、清晰。
阀 门
主汽阀、排污阀、安全阀应已校验，阀门安装正确，开闭灵活，无任何泄露。
管路、附件
管路焊接点外观成形良好、无泄漏、附件符合安装要求。

施 工 技 术 措 施
施 工 项 目
技 术 措 施
锅炉本体校正
基础应平整合格、就位后计量基准偏差，随时调整校正。
安装除尘器
除尘器管道连接好以后，再将地脚螺栓紧固，杜绝漏风。
安装引风机
安装引风机不可将调风装反，要保将进气方向与叶轮旋转一致。
安装烟道
烟道联接紧固，保证无任何泄漏。
吊装烟囱
烟囱起吊后应保持垂直，随时调整垂直度。
安装仪表
压力表盘面应垂直，刻度盘上应划红线用以指示工作压力。
安装阀门
按图施工保证安装后无泄漏。
安装管路等附件
管路布置应先找基准，排污管应尽量减少弯头。
焊

接
供油管
对接、打磨坡口、点焊、固定、施焊、外检、焊接。
回油管
对接、打磨坡口、点焊、固定、施焊、外检、焊接。
注油管等
对接、打磨坡口、点焊、固定、施焊、外检、焊接。
其 它

检 验 方 法
项 目
检 验 方 法
备 注
锅炉本体就位
用透明软管测量、直尺测量基本偏差。

除尘器安装
目测检查应无任何泄漏

引风机安装
试拔传传组，检查是否有过紧，摩擦应无异常声响。

吊装烟囱
吊线检查垂直度。

仪表安装
目测安装正确、启动灵敏可靠。

阀门安装
阀门安装正确，启闭应灵活、无任何泄漏。

管路附件安装
按照图纸检查管线布置、正确、横平竖直、有一定坡度。

电控柜及线路辅设
目测按图施工、合理、准确。

焊接
用焊缝规检查焊缝几何尺寸、目测焊接外观成形良好。

备 注

安 全 技 术 措 施
工 种
安 全 技 术 措 施
电焊工
1、佩戴安全帽进入施工现场；2、施工前认真检查焊机、氧乙炔设备，确保安好；3、协助电工对焊机接线；4、施焊前做好个人防护工作；5、焊机进线处应设档板，线路加绝缘护套；6、严禁在有压力的设备上施焊；7、气割场地应离氧乙炔瓶10m以上；两瓶至少要有保持余压0.05-0.1Mpa。
起吊工
1、佩戴安全帽进入施工现场；2、吊装应对所有设备检查，确保完好；3、吊装人员穿戴好个人保护用品；4、严禁在线路旁吊装作业；5、吊装作业严格服从指挥人员的安排；6、无关人员不得进入现场；7、高空作业应系安全带并且有人监护。
电工
1、佩戴安全帽进入施工现场；2、任何电器设备未查明情况下，均视为有电；3、检修的电气设备应有标志牌、警告牌；4、禁止带电工作；5、做好个人防护工作；6、手提灯采用36V以下电压；7、认真检查电器材料，不合格的不得使用；8、高空作业有该防护措施。
管钳工
1、佩戴安全帽进入施工现场；2、锯割管子时，不得用力过狠，防止碰伤；3、对所有设备使用前应认真检查，确保安全；4、不得在有压力的设备上施工；5、递接工具，严禁投掷。
司炉工
1、做好个人防护；2、坚守岗位；3、新炉启用，其它各工种人员现场配合。

锅 炉 压 力 试 验 方 案
一、水压试验依据：
1、锅炉产品质量证明书；
2、《有机热载体炉安全技术监察规程》等相关规程。
二、水压试验具备条件：
1、受压元件部位的焊接检验合格；
2、锅炉安装全部结束；
3、主要阀门已校验合格；
4、锅炉内、外部已清理；
5、水、电供应正常；
6、压力表经校验合格，安装符合要求；
7、试压泵已接通；
8、检查工用具齐全。
三、安全措施：
1、与压力试验无关人员一律出场；
2、穿戴好防护用品；
3、不得对受压元件用锤敲击；
4、采用12V、24V照明，或手电筒。

烘 煮 油 方 案
1、检查各单位设备及工艺管道安装是否完善。
2、系统运转设备、传动机构按要求加入润滑油或润滑脂。
3、运转设备运行前必须盘车，确定无机械故障。
4、将各运转单元单机试运转，检查设备运转情况，声音是否正常。
5、炉排调速安全离合器的压力弹簧松紧调节适当。
6、检查电器及控制仪表是否装妥
1、 点火：用不带铁钉等金属的木柴，均匀铺在炉排上引燃，并控制燃烧量，使油循环泵保持不抽空，油升温速率控制在20℃/ h左右（观察压力表稳定）。
2、 烘炉：按升温曲线要求进行，油温控制在100℃以下，注视循环油泵进出口压差波动情况，如出现循环油泵吸空，可停运2-3分钟，再重新启动，观察炉膛烘干情况。要严格控制进油量与时渐进按升温曲线控制热油温度。
4、 脱水排气：按升温曲线进行，油温控制在120℃—150℃，在此期间重点除去油中水分和低挥发成分，随着温度升高至200℃以上时，系统法兰连接处可进行热紧固，热油泵吸空可停运0.5-1分钟，再重新启动。低位槽、高位槽放空阀全部开启，直至压差由波动转向平稳，排气明显减少。
5、 升温：升温速率控制在10℃/ h左右，使油温度逐步升至260℃左右，并全面检查各控制仪表的正常显示。
