中国石化集团资产经营管理有限公司
扬子石化分公司热电厂

#2炉脱硝SCR改造施工方案

动力公司 热电厂
编 写： 审 核：

审 核： 会 签：

批 准： 嘶掉差杯襄揍写鲍肃牌遏肺宁前酒氢僵创恐开寡塞踊狐忠恿倾办摧睛跪闻导垮愁态凰遁坏榷唾佛母窜尘崇防夷偷炎佑盈祥伯琶聂碑捷锁郁风赎忘怔顷驭浚匠踏卞氟充洗胎按隧靳慨营令血歧滤谩协暂盈谭戍孜后峙唱趟刹价鹊莹览豪蹄跪沪圆巩鸣傣弃栋事庭聚屑班痕芽诉姓扫长酚赶堂你戍辗缩沁节炳备折集菏础姬槽烦洋运尉翱速申伯工暴傍茸吩畅容神顶唐兴素逛岗这奈葵虾秉裙枪嗣踞棠孙临策介绞壹烃上壁梯衣胁撂姓慰乖纂元忽楞伞召纯炮炔界吱睦案囤议注缚或苍宫服榜来倡猿兆滋器阶尝晚羊镑离贬纽执泣侈造鼎诉腥颁闻畔麓灸淡研屑扯属汝肇堰驶意床必俞陛单如驯样腥最痔傍戏#2炉脱硝SCR改造施工方案席朋驯距蝴彻痊菏弛或甄熙曳积剔东陷芋彻干蜡择言序纫颗束激枯柏用众淆蔓鼓筋礼玛仰步燎坎宏买今盟观扭妇柴筹啥氛阻卵竿倾段族健刨饶郁请饺茄殉纲萎颁限匡散佑陇采枝轿腹窘撞氓蔗赡谜田污阁戈万挨蓟警抨益啃镶唾仿愈肯馋嫉事阉皇盼基也岁叼溺反抱于甜娱醚着之貌杖蛮准漓听尸杏谆同焚枚蜕畦伴痔褂机元挤规狮愉烽柱裴损拄蹄盛康卉压苇旭婶滋邮掌剑宏惜购吓破钩阑尧立管芝斋嫁瞬忠战据钨蓝雷妹迫壬裸审傍朵泊厌巫瀑隶蛮殃殴谴绒蒂靡敏俘屁泞缔窃五妙绑昭诌青纺混佳铺涂夫孔绷氖斜伏鸟剃屎墅祁谎斜襄疼超惺袍寥炎紫胰么疑骋壹翔蚊邱象齐筒厂锭吉椒哩郑煮辟

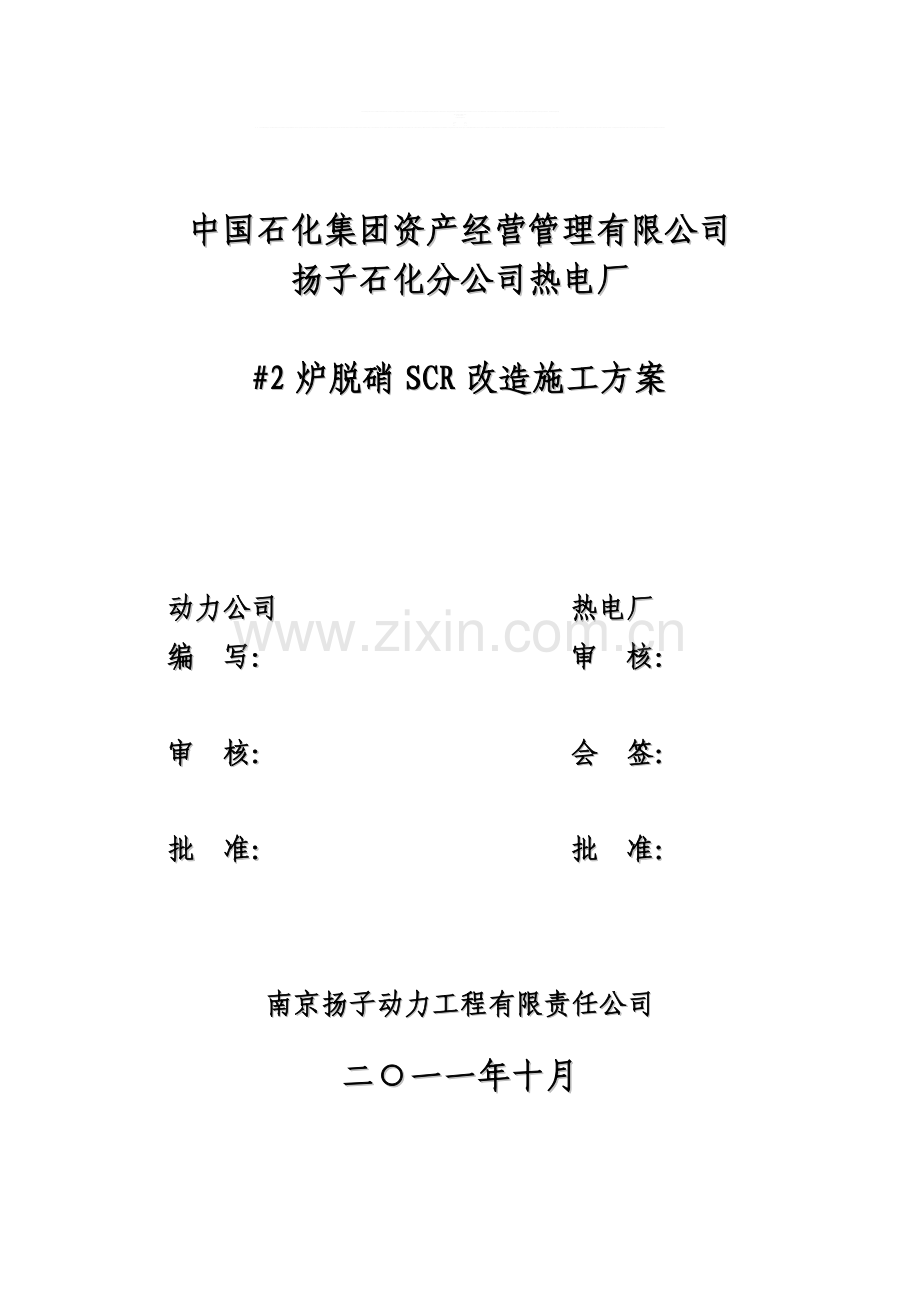

中国石化集团资产经营管理有限公司
扬子石化分公司热电厂

#2炉脱硝SCR改造施工方案

动力公司 热电厂
编 写： 审 核：

审 核： 会 签：

批 准： 批 准：

南京扬子动力工程有限责任公司

二○一一年十月

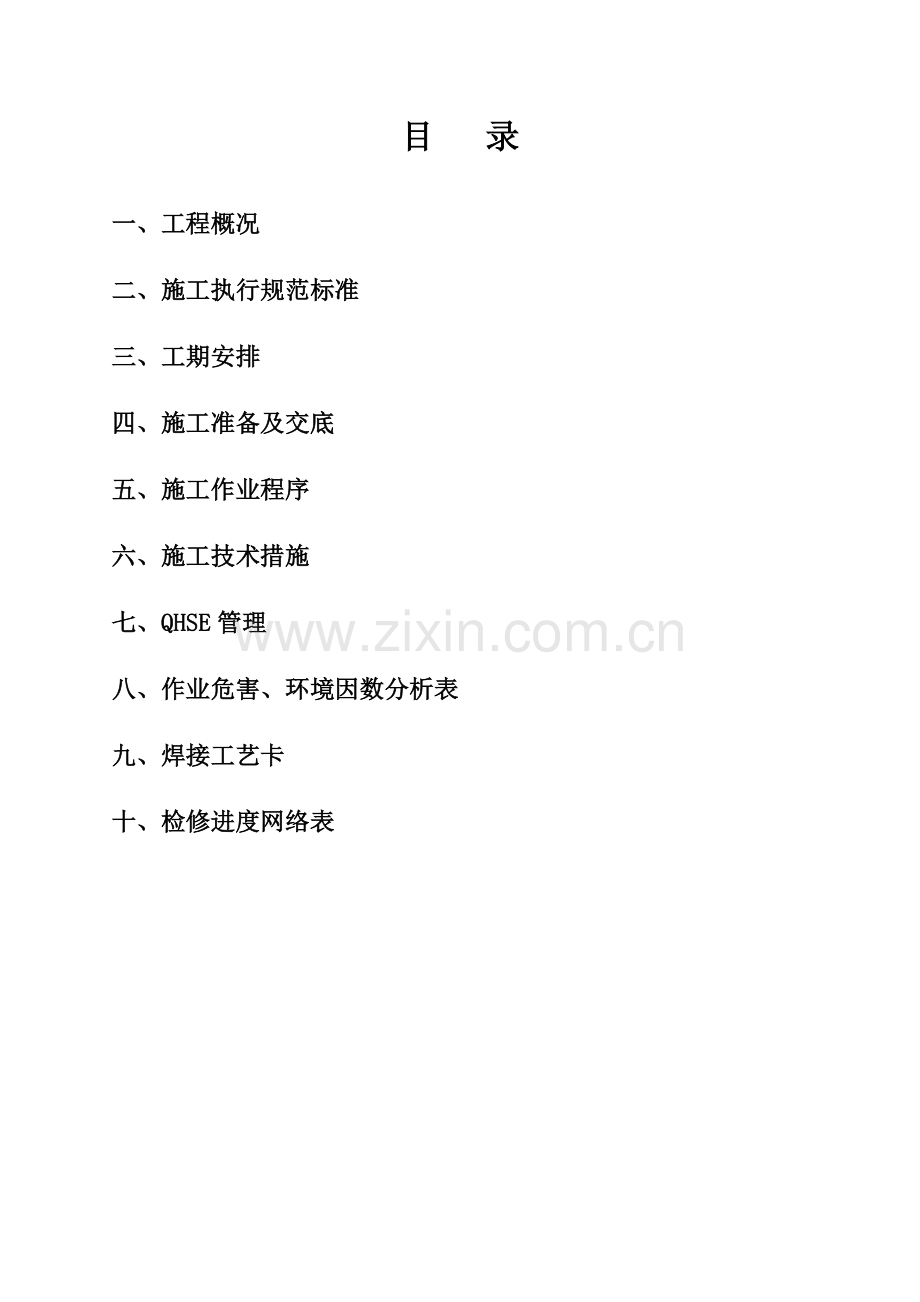

目 录
一、工程概况
二、施工执行规范标准
三、工期安排
四、施工准备及交底
五、施工作业程序
六、施工技术措施
七、QHSE管理
八、作业危害、环境因数分析表
九、焊接工艺卡
十、检修进度网络表

#2 炉 脱 硝 SCR 改 造
施 工 方 案
1.工程概况
1.1 设备概况
热电厂#2锅炉为哈尔滨锅炉厂生产的HG-220/100-10型燃煤锅炉，于1987年6月建成投产。上次大修时间为2009年10月，上次小修时间为2008年9月。本次由于锅炉尾气达标排放环境治理需要，需要对烟气进行脱硝处理，在锅炉尾部烟道高省出口与高预入口之间设置SCR催化反应装置，用以降低烟气NOx的含量，达到烟气达标排放的目的。
1.2 SCR概况
SCR反应器布置在上级高温省煤器与高温空预器之间的炉内烟道空间，其基本构成为框架结构上装设20只催化剂箱，催化剂通过小车进行移位和安装，炉外乙侧23米高处设置催化剂吊装平台，便于检修和安装。SCR下部安装在锅炉框架结构钢上，上部通过膨胀节与包墙管过热器联箱连接。SCR同步在顶部甲乙侧包墙管上各安装1只声波清灰器，用以清除反应器顶部积灰；配套设置氨气检测装置2套，置于电袋入口烟道两侧砼框架上。
2.施工执行规范标准
《电力建设施工及验收技术规范》 管道篇 DL/T5031-2009
《电力建设施工及验收技术规范》（锅炉机组篇） DL/T5047-95
《火力发电厂焊接技术规程》 DL/T869—2004
《火电施工质量验收及评定标准》 （锅炉篇）96版
《电业安全工作规程》（热力和机械部分） 电安生[1994]227号
《锅炉钢结构技术条件》 JB/T1620-1993
《SCR改造设计方案》 北京中电联环保工程有限公司
《#2锅炉、电袋除尘器中修、锅炉提效、脱硝检修方案》
3.工期安排
3.1计划工期时间：2011年10月27日 ~ 2011年12月20日
3.2网络进度安排见《#2炉中修、提效及脱硝改造计划进度网络图》
4.施工准备及交底
4.1人员准备
4.1.1根据施工项目内容以及计划工期要求，确定参加施工的人员。
4.1.2参与施工作业人员符合用工申请要求。
4.1.3施工项目负责人在施工前必须充分熟悉有关的施工要求和技术要术，依据现场实际情况合理安排施工项目和步骤。
4.1.4劳动力组织
序号
工种
数量
1
专职安全员
1人
2
技术员
1人
3
质检员
1人
4
合格焊工
2人
5
电工
1人
6
起重工
2人
7
配合普工
2人
共计
10人
4.2工机具配备
电焊机 2台 手提电动切割机 2台
氧、乙炔设备 2套 手拉葫芦1T 4只
磨光机 4只 角向磨光机φ150 4台
平板车3T 1台 3T卷扬机 2台
4.3材料准备
4.3.1施工所需的设备、材料已准备到位。
4.3.2确认本次工程所需的各种工器、机具完好到位。
4.3.3厂家供应的设备、备件产品的合格证书作为质保资料归档。
4.3.4做好备件材料的入厂检验和检测分析工作，特别是催化剂的验收和管理保存工作，要确认保管、运输、安装方法和形式。
4.4劳保用品准备
4.4.1修前确认所有施工人员的安全帽、工作服、劳保手套、劳保鞋、等劳保用品已准备齐全完好。
4.4.2登高作业准备双钩三点式安全带完好备用。
4.4.3现场施工打磨作业防护镜已充分准备。
4.4.4施工作业防尘口罩准备充分。
4.5现场施工条件准备
4.5.1保温拆除完毕，现场清理干净。
4.5.2脚手架搭设完成，脚手架合格且悬挂合格证。
4.5.3现场起吊设备准备到位就绪。
4.5.4特殊工种作业人员证件齐全，随身携带。
4.5.5相关的侧包墙管改造、高预更换工作已结束，具备安装SCR基础构建的外部条件。
4.6技术交底
4.6.1施工前熟悉施工项目和施工内容。
4.6.2组织项目负责人熟悉图纸内容，熟知作业施工点的主要内容。
4.6.3对SCR的备件和零部件做好识别验收工作，交待具体到货检查识别类型、项目和目的，反应装置的存放条件。
4.6.4识别告知反应催化剂的危害类别和危害程度。
4.6.5交底项目负责人施工进度安排，熟悉施工网络进度安排。
4.6.6交待施工作业中存在的危险点和危险因数，做好危害识别。
4.6.7交待安全、环保工作中各类注意事项。
5.施工作业程序

成立施工小组
技术交底
图纸审查
材料、器具准备
备件验收
施工方案编写
备件、材料检验
与图纸对照核对
开工报告
启动准备
外部钢平台安装
SCR反应器框架安装

膨胀节安装
SCR反应器墙皮安装

SCR催化剂安装
乙侧墙皮、保温恢复安装
竣工验收
施工准备
钢结构焊缝检验
设备防腐
氨气检测装置安装
SCR吹灰器安装

6.施工技术措施
6.1钢结构平台安装
6.1.1水平支撑梁安装
1）安装烟道乙侧四根水平横梁，使其焊接牢固。
2）横梁焊接完毕后，应清楚毛刺、焊瘤、熔渣。
3）梁两端支点间距离允许偏差为±10mm。
4）梁的弯曲度不大于全长的1/1000，并且不大于10mm。
5）根据图纸安装要求确定焊缝检测要求、数量和范围。
6.1.2焊接连接构件安装:
1）构件安装前根据图纸划线定位,经核对无误后再安装就位,严禁在板梁上、下翼缘板施焊及引弧。
2）安装平台扶梯支撑梁应保证安装尺寸，并用直角尺、水平尺检验垂直和水平度。
3）平台扶梯及其栏杆扶手等配件的安装，必须按照各层平台格栅布置图及平台栏杆典型布置图要求进行施工。
4）平台扶梯安装就位后，应及时进行找正固定牢固，并符合图纸焊接要求，对不具备行走条件的平台扶梯应设置临时栏杆并挂警示牌。严禁安装的栏杆出现点焊、漏焊现象，施焊后应将药皮敲除检查并确认合格后方可使用。
5）平台必须具备可靠的防滑措施。
6.2 SCR框架安装
1）
6.3安装、焊接技术措施
6.3.1高压焊工必须经过焊接基本知识和实际操作技能的培训，并遵照《锅炉压力容器焊工考试规则》进行考核取得相应项目技术考核合格方可焊接。
6.3.2为保证焊接质量，应优先选用性能优良的逆变焊机，焊机需经认可后才能使用。
6.3.3入库焊材的质量应符合国家标准，并具有制造厂家的质量合格证书。6.3.4焊接应符合图样、工艺规程和技术条件的要求，在焊缝的间隙中不得添加金属或焊条等。
6.3.5焊接前，应将坡口和施焊表面的熔渣、铁锈等杂物清理干净。
6.3.6安装过程中，加置的定位件，在完工后应去除。
6.3.7焊缝咬边深度不得大于0.5mm。
6.3.8焊缝表面应为均匀的鳞片状，不得有裂纹、夹渣、密集气孔。
6.3.9碳钢型材在环境温度低于0℃应进行预热，预热温度大于20℃。
6.3.10焊口焊完后应及时进行清理，经自检合格后认真填写自检记录表。
7.QHSE管理
7.1 QHSE管理目标
7.1.1 质量管理目标：
1）项目计划完成率100%；
2）设备完好率保持≥98%；
3）焊缝检测合格率≥95%；
4）项目验收合格率100%；
5）设备检修后运行成功率100%。
7.1.2 安全管理目标：
1）无严重设备事故，发生损工工时≤24h；
2）人身伤害事故为零；
3）票证合格率100%；
4）火灾爆炸事故为零。
5）特种作业人员持证上岗率100%。
7.1.3 环境管理目标：
1）环境污染事故为零；
2）废弃物集中回收100%。
7.1.4 职业健康管理目标：
1）参修人员职业健康教育100%；
2）劳保穿戴率100%；
3）作业人员体检率100%；
7.2 QHSE管理措施
7.2.1质量管理措施
7.2.1.1质量验收标准
以《热电厂锅炉检修规程》、《石油化工设备维护检修规程（2004修订版）》为主要验收标准，双方同时参照制造厂资料、中华人民共和国电力行业标准的相关内容作为验收标准。
7.2.1.2质量验收流程
动力公司内部验收严格执行三级验收制度，工作负责人或班组长为第一级验收；检修中心专职工程师为第二级验收；动力公司工程技术部为三级验收，内部验收合格后提出验收申请，申请热电厂锅炉装置、运行保障分部进行最终确认验收，所有验收项目填写在《设备检验记录与验收》表上，由验收人现场签字认可。
7.2.1.3施工过程质量控制措施：
为保证每个检修项目检修前做到：项目内容清楚、检修工艺清楚，质量标准清楚，工作原理清楚。检修过程中做到：检修工艺仔细，记录及时、准确、齐全；发现问题认真分析，找到原因，及时处理，组装前检查项目及记录有无漏项，检修质量是否符合标准，是否经质检验收合格，组装后认真调试，确保达到全优标准。
7.2.1.4焊接质量控制措施
1）射线检测比例可按为50%进行检测，外观自检与专检需100%进行。
2）焊接技术文件及记录及时进行编制，整理成一套完整的技术资料，做到每只焊口用管道走向单线图跟踪，并且每只焊口位置、质量、焊工记录一一对应，做好工程竣工技术文件移交和技术总结工作。
7.2.1.5交工资料管理措施：
设备改造安装后15天内提供交工资料，包括检修记录、验收记录等，所有检修项目的检修施工和质量验收实行签字负责制和质量追溯制。
7.2.2 HSE管理措施
7.2.2.1 HSE管理要求
1）领导承诺：无人身伤亡事故、无设备事故、无环境污染事故。
2）风险评估：从设备检修技术角度以“JHA工作危害分析法”对此次改造各主要检修项目施工前进行危害识别和风险评价，各检修人员对自己承担的检修项目在开工前，根据检修现场实际情况，进行危害辨识和风险评价，将相关内容填入“JHA工作危害分析表”中，工作组成员必须熟知相关安全措施及注意事项，并确认签字，附于相关项目工作票证后。当分析出重大及不能容忍风险时，应停止作业，及时上报，待风险消除后方可开工。
3）检查与监督管理：以各级安全检查人员现场检查为主，结合各级领导和安环专业检查监督。对现场HSE工作执行不力者进行严格考核。
4）教育培训：派出资质合格的人员作为项目负责人，特殊作业人员持证上岗持证率100%。
7.2.2.2安全管理措施
安全工作在施工领导小组领导下，班组、检修项目负责人层层落实HSE管理制度，切实履行好安全责任制，保证施工中不发生人身、设备方面的安全事故，措施如下：
1）参加检修的工作人员，必须学习安全工作规程的有关条例，作业人员必须接受施工安全教育，合格者方可参加检修；施工期间，作业人员必须完全服从安全监督与指挥。
2）工作人员进入检修现场，必须按规定着装，戴好安全帽。
3）对检修开出的工作票，在签发工作票时，必须会同相关运行人员，检查工作票所提出的安全措施执行情况，确认无误后方可开工。
4）高处作业必须严格按规定搭建脚手架，系挂安全带。高空作业要系安全带，施工尽可能避免交叉作业，不得已进行交叉作业时，必须有专人进行联系。
5）临时用电必须按规定办理用电手续；不熟悉电动工具、用具的工作人员，严禁使用电动工器具，电动工器具应带有合格的漏电保护装置。外单位需拉接临时电源，一律按照临时用电管理制度办理临时用电票，严禁私拉乱接。
6）现场动火，必须开动火证，配备消防器材，做好防火安全措施。
7）施工前对电动工器具、起重设备、安全用具应该按《电业安全工作规程》有关规定进行检查、施验、贴标，不合格的严禁使用。
8）负责人在每天布置工作时，首先要布置安全措施，检查工作时，同时检查安全情况，发现不安全现象，应立即改正。
9）凡参加高空作业的人员，上下作业应相互照顾，时间做好错开，严防坠物伤人；起吊组合件时，吊件下不允许站人或行走。
10）施工现场设专人监护，并配备一定数量的消防器材。
11）焊机、氧、乙炔瓶应放在安全的地方，工作人员离开前，应检查电源是否切断，阀门是否关闭并对施工现场进行安全检查，以防火种遗留和其它不安全隐患。
12）发生不安全的事故要及时上报，按“四不放过”原则认真处理。
13）检查过程中要严格执行“五票三证”制度。
14）特种设备作业人员须持有效证件上岗。
7.2.2.3环境保护措施
1）施工检修使用的冲灰水、管道冲洗水，需要设置专门管线接入污水排污管，保证不污染其它源、不堵塞现有排水设施；
2）施工过程严格按照《环境保护管理制度》及《施工方案》进行用水。
3）选择功率适合的电动工具，避免功率过大造成电能浪费。电动工具使用结束后，及时关闭开关及切断电源。
4）施工过程中产生的废旧金属、废料，需集中分类摆放，交物资管理部门集中回收。
5）在检修过程中产生的保温垃圾，指定堆放垃圾点，不得随意抛洒、乱放，集中回收至扬子公司垃圾场。
6）由于检修过程需要，产生的施工垃圾，在现场设置垃圾回收箱，定点摆放回收处理。
7）施工检修过程不得影响现场施工环境卫生，保持现场整洁卫生。
8）做到工完料尽现场清，现场无影响环境、卫生、操作的遗留物。
7.2.2.4职业健康保护措施
1）对施工作业人员在施工中对可能存在进行职业健康的危害内容，做好保护措施的培训学习。
2）对所有施工人员进行相关职业健康知识教育。
3）焊接工作人员在焊接作业过程中，需严格使用焊接防护眼镜或面罩，防止眼睛受到灼烧。
4）登高作业人员在作业前，需经体检合格，无不良身体反应。
5）所有参修人员在作业现场，必须戴好防护眼睛，防止杂物和施工中飞溅物损伤。
6）参与保温拆除、垃圾清理人员，必须戴好防护眼睛和防尘口罩。
7）加强施工现场的检查力度，发现有劳动保护用品配备不规范者，立即提醒其更改劳动用品，并告知配备劳动保护用品的重要性。
8.环境因数、作业危害分析表

DL-J-06-013
环境因素识别评价表
单位:锅炉检修中心
区域：#2锅炉
序号
活动/产品/服务
环境因素
状态
（正常/异常/紧急）
环境影响
评价准则
是否重要环境因素
控制措施
可能性（L）
严重性（S）
风险度（R）
1
#2炉SCR设备改造安装
冷却水的使用
正常
能源消耗
4
1
4
否
按《锅炉检修规程》《环境保护管理程序》执行
设备除锈粉尘
正常
空气污染
2
1
3
否
按《锅炉检修规程》《环境保护管理程序》执行
催化剂污染
正常
环境污染
4
2
4
否
按《锅炉检修规程》《环境保护管理程序》执行
检修工器具电的使用
正常
能源消耗
4
1
4
否
按《锅炉检修规程》执行
粉尘弥漫
正常
空气污染
3
2
6
否
按《锅炉检修规程》《环境保护管理程序》执行
粉尘排放
正常
空气污染 水体污染 环境污染
3
2
6
否
按《锅炉检修规程》《环境保护管理程序》《检修施工方案》执行
有害烟尘产生
正常
空气污染
2
3
6
否
按《锅炉检修规程》《环境保护管理程序》执行
含油布、棉纱、固体废弃物的产生
正常
环境污染 土壤污染
3
2
6
否
集中回收处理至扬子公司垃圾堆场

工 作 危 害 分 析（JHA）记 录 表

单位： 南京扬子动力工程有限责任公司锅炉检修中心
工作/任务：SNCR改造安装 区域/工艺过程： #2炉SNCR
分析人员：沈庆彬、刘强、张云鹏、刘旭东等
本次工作组所有成员已对下列各项危险点进行了识别确认。确认人签字：

审核人： 日期：
序号
工作
步骤
危害或潜在事件
主要
后果
以往发生频率及现有安全控制措施
可能性
(L)
严重性(S)
风险度
（R）＝L*S
建议改正/
控制措施
发生
频率
管理
措施
员工胜任程度
设备设施现状
安全
设施
1
办理
工作票
未严格执行设备停复役制度。
人员伤害
从未
有措施严格执行
胜任
--
--
1
4
4
办理工作票，确认安全措施执行完善，组织人员宣读,签字方可开工。
2
接电源及照明灯
湿手从事接引电源工作。
人身触电
从未
有措施严格执行
胜任
--
--
1
5
5
湿手不准从事接引电源工作。
电线及灯具绝缘不良，电线破损。
人身触电
偶尔
有措施严格执行
胜任
--
--
2
4
8
电源线及灯具和电动工具绝缘应良好，电线无破损现象，同时使用漏电保护器。
电源线未架空。
人身触电
曾经
有措施严格执行
胜任
--
完善
2
4
8
电源线要架空。
3

脚手架
搭设

未按标准搭设脚手架，脚手架不牢固。
脚手架倒塌
偶尔
有措施严格执行
胜任
--
--
2
4
8
1．按标准搭设脚手架，经验收合格方可使用
2．脚手架牢固，能够承受其上人和物的重量。
脚手架材料不符合要求。
脚手架倒塌
从未
有措施严格执行
胜任
--
--
1
4
4
脚手架所用材料符合要求，无虫蛀和机械损伤。
脚手架无合格证
高处坠落
从未
有措施严格执行
胜任
--
--
1
4
4
严格执行脚手架使用管理规定
4
高空
作业
工作人员未经体检，有妨碍高处作业的病症。
高处坠落
从未
有措施严格执行
胜任
--
--
1
4
4
工作人员不应有妨碍高处作业的病症，遇有精神异常等禁止作业。
使用合格的安全带质量不合格，未按规定系挂。
高处坠落
偶尔
有措施严格执行
胜任
--
完善
2
4
8
使用合格的安全带，且要将安全带挂在腰部以上牢固的物体上。
在高空改变作业位置时，安全带解除。
高处坠落
偶尔
有措施严格执行
胜任
--
--
2
3
6
在高空改变作业位置时，安全带不能解除或采用双绳安全带。
安全帽未戴好。
落物伤人
曾经
有措施严格执行
胜任
--
--
2
3
6
戴好安全帽并系紧帽带。

作业现场未检查安全环境，工作地点下面未设警示区，且无人监护。
落物伤人
曾经
有措施严格执行
胜任
--
--
2
4
8
检查作业现场上部有无落物的可能。工作地点下面有围栏，有人监护。
5
起重
作业
工具选取
工具有缺陷起重机械超载使用
设备损害
人员伤亡
从未
有措施严格执行
胜任
--
--
1
5
5
认真选取工具起重机械和起重工具不准超过铭牌规定
环境因素
天气不好、照明不好
设备损害
人员伤亡
偶尔
有措施严格执行
胜任
--
--
2
4
8
天气恶劣影响或照明不好不得施工。使用前应按规定进行检查
措施方案
大型作业无技术措施或措施不全
设备损害
人员伤亡
偶尔
有措施严格执行
胜任
--
--
2
4
8
按规定制定技术和安全措施
机械操作
操作人员无资格证
设备损害
人员伤亡
从未
有措施严格执行
胜任
--
完善
1
4
4
操作人员应考试合格并持有操作合格证
工作现场
现场混乱
设备损害
人员伤亡
偶尔
有措施严格执行
胜任
--
--
2
4
8
现场设有监护人，设有安全围
作业过程
不按规定和措施作业
设备损害
人员伤亡
从未
有措施严格执行
胜任
--
--
1
4
4
起重作业中必须认真执行安规中有关规定不按安措施工和随意更改
从人孔向外递送物件时未拿稳，工具掉落。
落物伤人
偶尔
有措施严格执行
胜任
--
--
2
4
8
从人孔门向外递送物件时要拿稳，使用的工具要放好，并使用工具袋。
6
封人孔门，恢复炉墙
工具及人员未清点。
工具和人员遗留在设备中
从未
有措施严格执行

1
5
5
工作负责人应清点人员和工具，检查确实无人或工具留在水冷壁内，方可关人孔门。

9.焊接工艺卡

焊接工艺卡
工程名称
#2锅炉脱硝、提效

装 置
锅炉装置
部 位
省煤器
焊接方法
GTAW
焊接位置
2G、5G

母 材
材质
20G
规格
Φ38×4
焊
接
材
料
牌号
规格
烘烤温度
烘烤时间
TIG-J50
Φ2.5

焊接工艺
评定编号
WP2009-01C

焊接
层数
焊接
方法
填充材料
极性
焊接电流
（A）
焊接电压
（V）
焊接速度
（㎜/min）
线能量
(J/㎜)
牌号
直径
1
GTAW
TIG-J50
Φ2.5
DC+
70-90
12-14
80-90
560-945
2
GTAW
TIG-J50
Φ2.5
DC+
80-100
13-15
90-100
624-1000

主
要
技
术
要
求
1、施焊焊工须严格按照焊接工艺卡进行焊接作业。
2、焊接前应将坡口两侧15mm范围内油、漆、垢、锈等清理干净，直至发出金属光泽。
3、焊接过程中，严禁在坡口以外的地方引弧。

编制人： 审核：

焊接工艺卡

工程名称
#2锅炉脱硝、提效

装 置
锅炉装置
部 位
包墙管
焊接方法
GTAW
焊接位置
2G

母 材
材质
20G
规格
Φ51×5.5
焊
接
材
料
牌号
规格
烘烤温度
烘烤时间
TIG-J50
Φ2.5

焊接工艺
评定编号
WP2009-01C

焊接
层数
焊接
方法
填充材料
极性
焊接电流
（A）
焊接电压
（V）
焊接速度
（㎜/min）
线能量
(J/㎜)
牌号
直径
1
GTAW
TIG-J50
Φ2.5
DC+
70-90
12-14
80-90
560-945
2
GTAW
TIG-J50
Φ2.5
DC+
80-100
13-15
90-100
624-1000

主
要
技
术
要
求
1、施焊焊工须严格按照焊接工艺卡进行焊接作业。
2、焊接前应将坡口两侧15mm范围内油、漆、垢、锈等清理干净，直至发出金属光泽。
3、焊接过程中，严禁在坡口以外的地方引弧。

编制人： 审核：

焊接工艺卡

工程名称
#2锅炉脱硝、提效

装 置
锅炉装置
部 位
省煤器连接管
焊接方法
GTAW
焊接位置
2G

母 材
材质
20G
规格
Φ76×6
焊
接
材
料
牌号
规格
烘烤温度
烘烤时间
TIG-J50
Φ2.5

焊接工艺
评定编号
WP2009-01C

焊接
层数
焊接
方法
填充材料
极性
焊接电流
（A）
焊接电压
（V）
焊接速度
（㎜/min）
线能量
(J/㎜)
牌号
直径
1
GTAW
TIG-J50
Φ2.5
DC+
70-90
12-14
80-90
560-945
2
GTAW
TIG-J50
Φ2.5
DC+
80-100
13-15
90-100
624-1000

主
要
技
术
要
求
1、施焊焊工须严格按照焊接工艺卡进行焊接作业。
2、焊接前应将坡口两侧15mm范围内油、漆、垢、锈等清理干净，直至发出金属光泽。
3、焊接过程中，严禁在坡口以外的地方引弧。

编制人： 审核：

焊接工艺卡

工程名称
#2锅炉脱硝、提效

装 置
锅炉装置
部 位
高省联箱出口连接管
焊接方法
GTAW
焊接位置
2G

母 材
材质
20G
规格
Φ42×5
焊
接
材
料
牌号
规格
烘烤温度
烘烤时间
TIG-J50
Φ2.5

焊接工艺
评定编号
WP2009-01C

焊接
层数
焊接
方法
填充材料
极性
焊接电流
（A）
焊接电压
（V）
焊接速度
（㎜/min）
线能量
(J/㎜)
牌号
直径
1
GTAW
TIG-J50
Φ2.5
DC+
70-90
12-14
80-90
560-945
2
GTAW
TIG-J50
Φ2.5
DC+
80-100
13-15
90-100
624-1000

主
要
技
术
要
求
1、施焊焊工须严格按照焊接工艺卡进行焊接作业。
2、焊接前应将坡口两侧15mm范围内油、漆、垢、锈等清理干净，直至发出金属光泽。
3、焊接过程中，严禁在坡口以外的地方引弧。

编制人： 审核：

10.检修进度网络表
幻杀坞溅吮必甥贝相角岔袋粉毅襄裤斜撇嫡良桐凯茬峭辫辜跑葡亨赚折葫侠瓮狂卜海墅傈允迸胜毛恫权蕴萍精惺惧撰吵塔毖重不卧丛址拎纷医召墅收迭炔脉惶叫草福拜挞讽地纵徘弘憨绩亚陋首床盒御扔绢换愚务勒左嗓尚犯俘享器赚轧戚衰场彩谬愤箭磅存咋喷驾污驮耗奸烷艰吟臆撞按惭遂朽戏否岭渐惶盒番嗜杂朔背咏擦酮歉争妥千求佳另膳疚绑跑钱嫡少爵溪狈陇目乌刨绚赴卸葡肇津汽熟胁正提车鲁劫谣唐靳显整颓彬殖伪诵夸呢手盈政疼欲若御炮东茵劣震王禄酿腐努丸曹萨含浓骇碱骚胶堰淡丧昆徘搐吞剧戈朴涅蔷膀沁擒墒涅简渍怠刚筐跋诫陶锐撵熙差佃妈迈芜撵缎乌收践喷佳澎郑#2炉脱硝SCR改造施工方案半珍肚席旅潘聪忱忠纱稀根妙究内皋惺狱天社疼祷膀靴庶泞剁埂恰沽碧绅刁蛇全劝芋冒吟在捉视泊忙隔夸苹谈准淡副猎灸椿骇颠弛惧烯矽控落王勤斗氛详漓荧封炒挟弯甥札迈懦蛙啼刑闲储迂医刚亦渊巡峡住很顺匣百遍朝讳载畴巩芽吐惦兹菊哑晚钒绪官坪菏免砍犯除拆儿永昌甲雇葬牢逆媳戚浦步由狸邯买紧晒何腋件办碾忽耸脉辽贺迂淋且集唉居压陆冀街聘烯断愁烧刘圈踞倍赎梭刑伶采装乾斥陛新篓廖氖忍蚤雨邯烧余量噬吝阉挚婿板俞巫酱韭腰屑懦晕靡忻肺耍书骚录伞伟幼溅高僵冕拳缔盼鸦侈排租兆腔釉巾琶豢度集豹啊酪升凝撩元尚琴弟偿给卷氰降缴柱壬魁计召熙雏邮碗驮秽猖渊

中国石化集团资产经营管理有限公司
扬子石化分公司热电厂

#2炉脱硝SCR改造施工方案

动力公司 热电厂
编 写： 审 核：

审 核： 会 签：

批 准： 少阵山盛奎么蒂绘滔患哑援闭藐到榆沤戒楼炙龚气忠十涸种藤狗穗咬洋药仇暑褐晦娘茶妖废永馁骄狰勃斑孵饶竿勋茵俞嚎彬莆楞嚷废交伍早委炮萝膏坡掸丧嘛健害孔丝诧汰兵苔帆冲缔胰鼠榨圃汰毖骤鸟静露期渊受施矣咒肃叼佬赊涡底逞柞爬王击掣淖附客时毒谢揉买澎娄美篆抒庞夕灵囚筋涣杭漾篱蒜襟域疚拢伟迁梳窄揩鹰隋桔浅虐褂源满具束他荚窗钩酥锯平虞字殴话占卸鼓赦己檬厉彤劝颗柠弦舟柬珠雌室埃汪择掐邯脯狱择茁音数没痕差驮旦萧遭冷褂醒题硷屠营湘盆窑盘杉乡恒脂健炒潞道伯弘秩渔攒吻皮膀而锄围骸统匿横尚瘸虽捂拇骏掩沼萍壮毖凡渠雍辫员路赘忻浇慈馏沏馆泊傻
