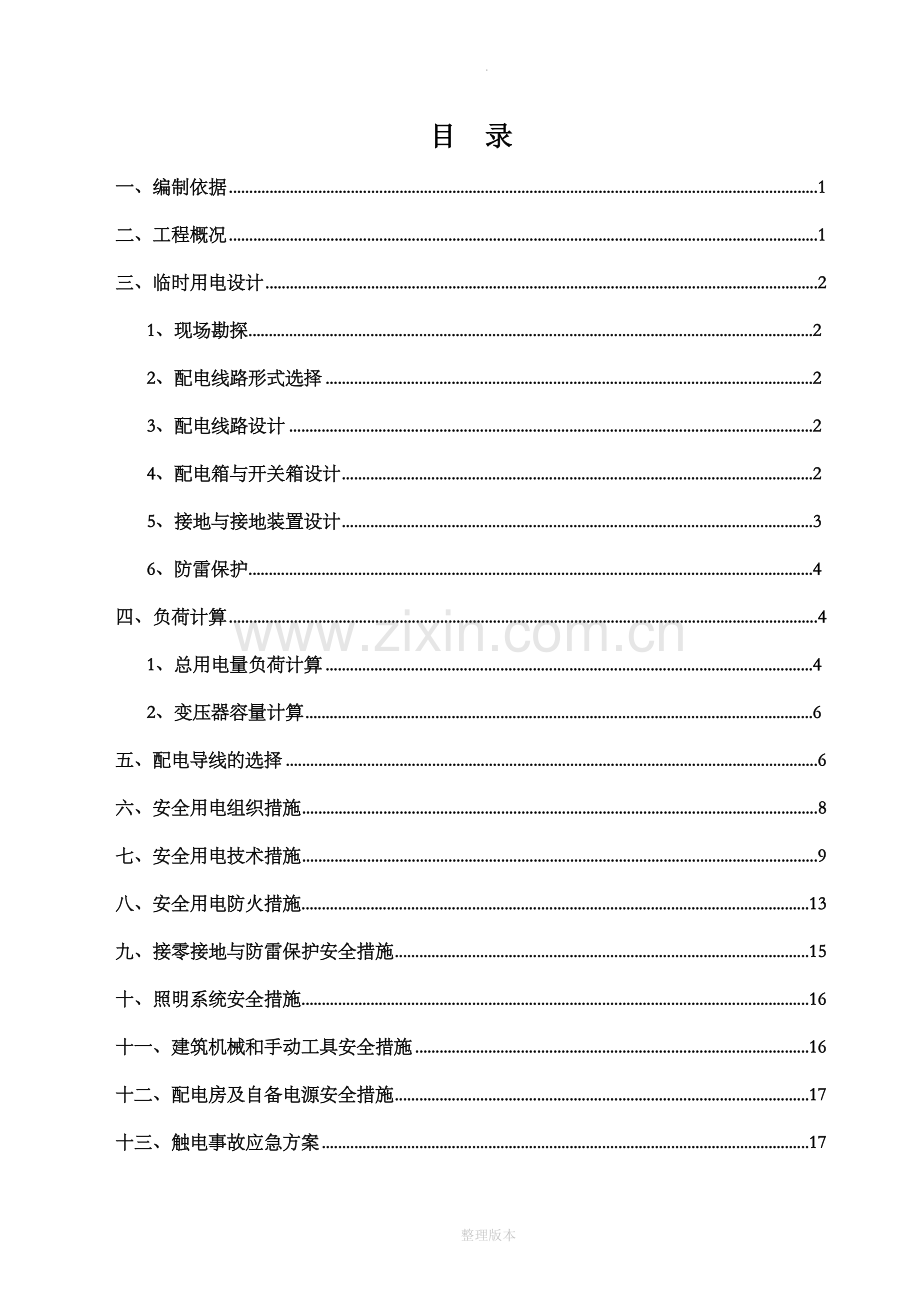

1、.目 录一、编制依据1二、工程概况1三、临时用电设计21、现场勘探22、配电线路形式选择23、配电线路设计24、配电箱与开关箱设计25、接地与接地装置设计36、防雷保护4四、负荷计算41、总用电量负荷计算42、变压器容量计算6五、配电导线的选择6六、安全用电组织措施8七、安全用电技术措施9八、安全用电防火措施13九、接零接地与防雷保护安全措施15十、照明系统安全措施16十一、建筑机械和手动工具安全措施16十二、配电房及自备电源安全措施17十三、触电事故应急方案17附件:施工现场临时用电平面布置图整理版本施工现场临时用电安全专项施工方案根据JGJ46-2005施工现场临时用电安全技术规范3.1.
2、1条的规定:施工现场临时用电设备在5台以上或设备总容量在50kW以上者,应编制临时用电施工组织设计。编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据,从而保障其以最低的成本获得最高的效益;另一方面临时用电施工组织设计作为临时用电工程的主要技术资料,有助于加强临时用电工程的技术管理,从而保障其使用的安全和可靠性。一、编制依据1、建设工程施工现场供用电安全规范GB50194-2014;2、施工现场临时用电安全技术规范JGJ46-2005;3、建筑施工安全检查标准JGJ59-2011;4、建筑施工手册 ;5、根据现场用电量作出的供电设计;6、本工程现场施工条件;7、国家
3、及行业现行相关的施工规范及标准。二、工程概况工程名称汉莎航空园区7#、8#楼主体工程工程地点深圳市宝安区西乡街道新城大道西侧汉莎航空园区建设单位深圳汉莎企业管理有限公司设计单位中国建筑东北设计研究院有限公司监理单位深圳科宇工程顾问有限公司勘察单位深圳市南华岩土工程有限公司施工单位广东永盛建筑工程有限公司建设规模总建筑面积58610.67,层数(地上/地下):7#楼:8/1、8#楼:6/1建筑高度7#楼:36.45m、8#楼:23.95m结构形式钢筋混凝土框架结构三、临时用电设计1、现场勘探本工程所在施工现场范围内无各种埋地管线,在场地南侧已有一台800KVA变压器,其他现场勘测情况详见施工组织
4、设计。2、配电线路形式选择本工程采用800KVA变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况,拟采用放射式与树干式或混合的配电系统方式,由分配电箱到用电设备均采用放射式,以保证设备相互之间无干扰。3、配电线路设计(1)施工现场临时用电线路共计分四路,第一路由变压器设到材料堆放场,1#总配电箱负责向1#塔吊、1#施工电梯、砼泵送机、仓库及8#楼楼层供电;第二路由变压器设到7#楼A轴处,2#总配电箱负责向3#塔吊、3#施工电梯、4#施工电梯及7#楼楼层供电;第三路由变压器设到钢筋工棚,3#总配电箱负责向2#塔楼、2#施工电梯及钢筋工棚机械设备供电;第四路由变压器设到办公生活区,
5、4#总配电箱负责向办公区、生活区供电(具体布置见施工现场临时用电平面布置图)。(2)根据现场实际情况,为确保安全生产,拟决定:室外部分采用电缆架空敷设,过道路处电缆埋地加套钢管保护敷设;楼层干线电缆线预埋套管,电缆穿在管内;临时设施内,固定用电器电缆穿在保护管内,不得外露;室内照明线路电线采用PVC绝缘电线管。(3)除由总配电箱引出的场区照明支路和移动配电箱外,均采用BXR铜心橡皮绝缘软电缆线敷设。移动配电箱和各支线均选用500伏橡皮绝缘电缆线,室内照明线路采用三芯橡胶电线。4、配电箱与开关箱设计(1)本工程施工临时用电为三级配电两级漏电保护系统,配电装置主要有总配电箱(即一级配电箱)、分配电
6、箱(即二级配电箱)和开关箱(即三级配电箱)。照明分配电箱和动力分配电箱合用一配电箱,但照明与动力分路设置,每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。每台用电设备均有各自专用的开关箱,实行“一机一闸一漏一箱”制。动力开关箱与照明开关箱分别单独设置。(2)配电箱(包括总配电箱、分配电箱)和开关箱箱体采用=2mm的钢板制作,其进、出线口设置在箱底部,且为光滑圆孔。配电箱、开关箱均设PE端子板(可与箱体连接),以及加装N线端子板(与箱体绝缘),并必须设箱门配锁。此外配电箱开关箱骨架为L3030角钢制作,箱体为全封闭,箱门上方设10cm的挑檐,以防雨水落入。根据固定式配电箱开关箱的下底与地面
7、的垂直距离应大于1.3m,小于1.5m,移动式的配电箱、开关箱的下底与地面的垂直高度宜大于0.6m,小于1.5m的规范规定,配电箱与开关箱下方设采用L5050角钢制作的支脚,支腿高度固定式为1.3m,移动式为0.6m,箱体内外防腐,且外部统一刷黄色调和漆,并设电气标志。(3)总配电箱的电器配置:设熔断功能总隔离开关1个,总漏电保护开关1个,下设若干分路,每个分路设熔断功能隔离开关1个,漏电开关1个,漏电开关具有短路过载、漏电保护功能,其中总路隔离开关和空气开关为三级,分路漏电开关为4极(带工作零线),进线为三相四线,出线为三相五线。(4)分配电箱的电器配置与接线:分配电箱分为照明和动力两种,对
8、于动力分配电箱,考虑到三相负荷及单相用电机具的通用性,设置总隔离开关及空气开关1只,若干三相四线动力分路,及一个单相二级动力分路,进出线均为三相五线,单相照明分配电箱,设置三相总隔离开关1只,三相空气开关1只,下设若干分路,每个分路设置双极隔离开关,及空气开关各1只,进线为三相五线,出线为单相三线。(5)开关箱的电器配置与接线:开关箱是临时用电工程的未级配电装置,根据其负载的不同,其配置分为二种型式,即:三相负载型,单相负载型,均设置隔离开关1个和具备短路、过载及漏电保护功能的漏电开关1只,进出线分别为三相五线和单相三线。5、接地与接地装置设计(1)在每个施工用电回路分别设置独立的TNS接零保
9、护系统,在配电室总配电屏处作重复接地,并在配电线路中间处及未端处做重复接地,当部分总箱与分箱间距大于50米以上时,应增加一组重复接地。接地线应与保护零线(PE线)可靠连接。正常情况下,所有配电设施,用电设备的不带电金属外壳,均与PE线可靠连接。(2)专用保护零线由配电室的零线和第一级漏电保护器电源侧零线引出,单独敷设,不作他用,材料选用黄绿双色多组铜芯线,其截面要求不小于工作零线,与设备连接的保护零线截面应大于等于2.5mm2。接地体采用DN50的镀锌钢管或L5050镀锌角钢砸入地下2.5m,其顶部距地0.8m。接地体安装完毕后,应做接地电阻测试,并做好记录归档,接地电阻阻值应不大于10,其中
10、配电总配电屏处接地电阻阻值应不大于4。(3)本工程采用二级漏电保护,一级为总配电箱漏电保护,另一级为开关箱漏电保护。根据规范规定,开关箱选用额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.1s的漏电保护器,对于在特别潮湿场所使用的开关箱,应选用额定漏电动作电流不超过15mA、漏电动作时间不超过0.1s的漏电保护器;总配电箱选用额定漏电动作电流大于30mA,额定漏电动作时间大于0.1s,且其额定漏电动作电流与额定漏电动作时间的乘积不大于30mAs的漏电保护器。6、防雷保护总配电箱进线处和变压器低压母线上应装设低压避雷器,施工现场和临时生活区,高压在20m以上的脚手架、正在施工的建筑物以
11、及塔式起重机、机具、建筑用大钢模板等都要用防雷接地保护,避雷针长度12米,可用16圆钢端部磨尖,避雷针保护范围按60遮护角防护。四、负荷计算根据施工程序安排,本工程主要用电负荷为主体施工阶段的各种机械设备,其它施工阶段的用电负荷比此阶段用电量小。为此,本方案用电量计算主要依高峰期施工阶段进行施工用电负荷验算。1、总用电量负荷计算临时用电拟用设备统计表序号设备型号名称数量单机功率KW总功率KW备注1#总配电箱11#塔吊1454521#施工电梯166663拖式混凝土泵11601604插入振捣器31.13.35平板振捣器11.21.26木工多用机具2487砂轮切割机1338高压水泵17.57.51#
12、总配电箱电动机合计(P1)11台294KW2#总配电箱13#塔吊1454523#、4#施工电梯2661323插入振捣器31.13.34平板振捣器11.21.25木工多用机具2486砂轮切割机1337高压水泵17.57.52#总配电箱电动机合计(P1)11台200KW3#总配电箱12#塔吊1454522#施工电梯166663钢筋调直机17.57.54钢筋切断机2485钢筋弯曲机44166电动切管套丝机20.751.53#总配电箱电动机合计(P1)11台144KW7电焊机41040单位为KVA3#总配电箱电焊机合计(P2)4台40KVA建筑现场临时供电,包括动力用电和照明用电两部分,共用电量可按下
13、式计算:Pc=(1.051.1)(K1P1/cos+K2P2+K3P3+K4P4)公式(4-1)一般建筑现场多采用一班制,少数采用两班制,因此综合考虑动力用电约占总用电量的90%,室内外照明用电约占10%,则公式(4-1)可简化为:Pc=1.1(K1P1/cos+K2P2+0.1Pc)=1.24(K1P1/cos+K2P2)公式(4-2)式中:Pc施工现场总用电量(kW);1.051.1用电不均衡系数,取1.1;P1全部施工动力用电设备额定用电量之和;P2电焊机额定容量之和(kVA);P3室内照明设备额定用电量之和;P4室外照明设备额定用电量之和;K1全部施工动力用电设备同时使用系数,310台
14、取0.7,1130台取0.6,30台以上取0.5;K2电焊机同时使用系数,310台取0.6,10台以上取0.5;K3室内照明设备同时使用系数,取0.8;K4室外照明设备同时使用系数,取1.0;cos用电设备功率因数,施工最高取0.750.85,一般为0.650.75。根据现场情况,取K1=0.5,cos=0.75,K2=0.6考虑室内、外照明用电后,按公式(4-2)得:1#总配电箱:PC1=1.24(K1P1/cos+K2P2)=1.24*(0.5*294/0.75+0)=243.04KVA2#总配电箱:PC2=1.24(K1P1/cos+K2P2)=1.24*(0.5*200/0.75+0)
15、165.33KVA3#总配电箱:PC3=1.24(K1P1/cos+K2P2)=1.24*(0.5*144/0.75+0.6*40)=148.8KVA故知,本工程总用电量PC总=PC1+PC2+PC3=557.17KVA。2、变压器容量计算施工现场需要的变压器容量,可按下式计算:P变=1.05Pc公式(4-3)式中:P变变压器容易(KVA);1.05功率损失系数;Pc施工现场总用电量,Pc=PC总=557.17KVA。变压器容量由公式(4-3)得:P变=1.05*557.17585.03KVA故知,本工程变压器容量为800KVA585.03KVA,满足施工用电要求。五、配电导线的选择由于本工程
16、主配电线路负荷量较大,其主要矛盾表现在导线的容许电流方面,因此主配电线路截面按导线允许电流来进行选择。现场采用三相四线制低压线路,其电流计算可按下式计算:I总=1000Pc/(Ucos)2Pc公式(5-1)式中:I总总线路工作电流值(A);Pc施工现场总用电量(KVA);U总线路工作电压(V),三相四线制低压时,取U=380V;cos用电设备功率因数,一般建筑工地取0.75。橡皮或塑料绝缘电线明设在绝缘支柱上时的持续容许电流表表5-1(空气温度为25,单芯500V)导线标称截面(mm2)导线的持续容许电流(A)BX、BXR型(铜芯橡皮线)BV、BVR型(铜芯塑料线)2.535324454265
17、855108575161101052514513835180170502302157028526595345325120400375150470430185540490240660-(1)1路(1#总配电箱)导线截面的选择:根据负荷计算,1#总配电箱PC1243.04KVA,由公式(5-1)得:I1=2PC1=2*243.04=486.08KVA由表5-1,选用单线185mm2的铜芯橡皮绝缘线,故采用BXR3150+295电缆由变压器引至1#总配电箱满足施工用电要求,其余分线按照此公式(5-1)和表5-1选用电线、电缆。(2)2路(2#总配电箱)导线截面的选择:根据负荷计算,2#总配电箱PC2
18、165.33KVA,由公式(5-1)得:I2=2PC2=2*165.33=330.67A由表5-1,选用单线95mm2的铜芯橡皮绝缘线,故采用BXR3120+295电缆由变压器引至2#总配电箱满足施工用电要求,其余分线按照此公式(5-1)和表5-1选用电线、电缆。(3)3路(3#总配电箱)导线截面的选择:根据负荷计算,3#总配电箱PC3148.8KVA,由公式(5-1)得:I3=2PC3=2*148.8=297.6A由表5-1,选用单线95mm2的铜芯橡皮绝缘线,故采用BXR395+270电缆由变压器引至3#总配电箱满足施工用电要求,其余分线按照此公式(5-1)和表5-1选用电线、电缆。六、安
19、全用电组织措施1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度,并建立相应的技术档案。2、建立技术交底制度。向专业电工、各类用电人员介绍临时用电组织设计和安全用电技术措施的总体意图、技术内容和注意事项,并应在技术交底文字资料上履行交底人和被交底人的签字手续,注明交底日期。3、建立安全检测制度。从临时用电工程竣工开始,定期对临时用电工程进行检测,主要内容是:接地电阻值,电气设备绝缘电阻值,漏电保护器动作参数等,以 监视临时用电工程是否安全可靠,并做好检测记录。4、建立电气维修制度。加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录,记载维修时间、地点、设备、内容、技术措
20、施、处理结果、维修人员、验收人员等。5、建立工程拆除制度。建筑工程竣工后,临时用电工程的拆除应有统一的组织和指挥,并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。6、建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88建筑施工安全检查评分标准定期对现场用电安全情况进行检查评估。7、建立安全用电责任制,对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人,并辅以必要的奖惩。8、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训,凡上岗人员必须持有劳动部门核发的上岗证书,严禁无证上岗。七、安全用电技术措施1、供电系统本工程选择TN-S供电系统
21、。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统,也称三相五线制。它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作。应该特别指出,PE线不许断线。在供电末端应将PE线做重复接地。2、设置漏电保护器1)施工现场的总配电箱和开关箱至少应设置两级漏电保护器,而且两级的漏电动作电流和额定漏电动作时间应做合理配合,使之具有分级保护的功能。2)开关箱中必须设置漏电保护器,施工现场所有用电设备,除做保护接零外必须在设备负荷线的首端处安装漏电保护器。3)漏电保护器应安装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。4)漏电保护器的选择应符合国标GB6829-8
22、6漏电电流动作保护器(剩余电流动作保护器)的要求,开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。5)使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电动作时间应小与0.1s。3、电气设备的设置应符和下列要求1)配电系统应设置室外总配电箱和分配电箱,实行分级配电。2)动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置,照明线路接线宜接在动力开关的上侧。3)开关箱应由末级分配电箱配电。开关箱应“一机一闸一箱”,每台用电设备应有自己的开关箱,严禁用一个开关电器直接控制两台及以上的用
23、电设备。4)总配电箱应设在靠近电源的地方,分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30米,开关箱与其控制的固定式用电设备的水平距离不宜超过3米。5)配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间,其周围不得堆放任何有碍操作、维修的物品。6)配电箱、开关箱安装应要端正、牢固,移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3米,小于1.5米。移动式分配电箱
24、、开关箱的下皮与地面的垂直距离为0.6-1.5米。配电箱、开关箱采用铁板或优质绝缘材料制作,铁板的厚度应大于1.5mm.。7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面,严禁设在箱体的上顶面、侧面、后面或箱门处。4、电气设备的安装1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上,然后整体紧固在配电箱内,金属板与配电箱体应做电气连接。2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上,不得倾斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。3)配电箱、开关箱内的工作零线应通过接线端子板连接,并应与保护零线接线端子板分设。4)配电箱、开关箱内的连
25、接线应采用绝缘导线,导线的型号及截面应严格执行临电图纸的标示截面。连接线应使用截面不小于2.5平方毫米的绝缘铜芯导线。导线接头不得松动,不得有外漏带电部分。5)各种箱体的金属构架、金属箱体,金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零,保护零线应经过接线端子板连接。6)配电箱后面的排线需排列整齐,绑扎成束,并用卡钉固定在盘板上,盘后引出及引入的导线应留出适当余度,以便检修。7)导线剥削不应伤线芯过长,导线压头应牢固可靠,多股导线不应盘圈压接,应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线股数。5、电气设备的防护1)在建工程
26、不得在高、低压线路下方施工,高低压线路下方,不得搭设作业棚、建造生活设施,或堆放构件、架具、材料及其他杂物。2)施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1KV以下时,其最小安全操作距离为4m;当外电架空线路的电压为1-10KV时,其最小安全操作距离为6m;当外电架空线路的电压为35-110KV时,其最小安全操作距离为8m。起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2米。3)施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合以下要求:外电线路电压为1KV以下时,最小垂直距离为6米;外
27、电线路电压为1-35KV时,最小垂直距离为7米。4)对于达不到最小安全距离时,施工现场必须采取保护措施,可以增设屏障、遮拦、围拦或保护网,并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。5)对于既达不到最小安全距离,又无法搭设防护措施的施工现场,施工单位必须与有关部门协商,采取停电、迁移外电线或改变工程位置等措施,否则不得施工。6、电气设备的操作与维修人员必须符合以下要求:1)施工现场内临时用电的施工和维修必须有经过培训后取得上岗证书的专业电工完成,电工的等级应同工程的难易程度和技术复杂性相适应,初级电工不允许进行中、高级电工的作业。2)各类用电人员应做到
28、:A、掌握安全用电基本知识和所用设备的性能;B、使用设备前必须按规定穿戴和配备好相应的劳动防护用品;并检查电气装置和保护设施是否完好。严禁设备带“病”运转;C、停用的设备必须拉闸断电,锁好开关箱;D、负责保护所有设备的负荷线、保护零线和开关箱。发现问题及时报告解决;E、搬迁或移动用电设备,必须经电工切断电源并作妥善处理后进行。7、电气设备的使用与维护1)施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品,必须使用电工绝缘工具。2)检查、维修配电箱、开关箱时,必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。3)配电箱
29、内盘面上应标明各回路的名称、用途、同时要作出分路标记。4)总、分配电箱门应配锁,配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时,应将动力开关箱上锁。5)各种电气箱内不允许放置任何杂物,并应保持清洁。箱内不得挂接其他临时用电设备。6)熔断器的熔踢更换时,严禁用不符合原规格的熔体代替。8、施工现场的配电线路1)施工现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。导线架设在专用电线杆上。2)架空线路的导线截面最低不得小于下列截面:当架空线用铜芯绝缘线时,其导线截面不小于10平方毫米;当用铝芯绝缘线时,其导线截面不小于16平方毫米。3)架空线路的导线接头:在一个档距内每一层架空线的接头
30、数不得超过该层导线条数的50%,且一根导线只允许有一个接头。4)架空线路的排列:A、TN-S系统或TN-C-S系统供电时,和保护零线在同一横担架设时的相序排列:面向负荷从左至右为L1、N、L2、L3、PE。B、TN-S系统或TN-C-S系统供电时,动力线、照明线同杆架设上、下两层横担,相序排列方法:上层横担,面向负荷从左至右为L1、L2、L3,下层横担,面向负荷从左至右为L1、(L2、L3)、N、PE。当照明线在两个横担上架设时,最下层横担面向负荷,最右边的导线为保护零线PE。5)架空线路的档距一般为30米,最大不得大于35米;线间距离应大与0.3米。6)施工现场内导线最大弧垂与地面距离不小于
31、4米,跨越机动车道时为6米。7)架空线路所使用的电杆应为专用混凝土杆或木杆。当使用木杆时,木杆不得腐朽,其梢径应不小于130mm。8)架空线路所使用的横担、角钢及杆上的其他配件应视导线截面、杆的类型具体选用。杆的埋设、拉线的设置均应符合有关规范规定。9、室内导线的敷设及照明装置1)室内配线必须采用绝缘铜线或绝缘铝线,采用瓷瓶、瓷夹或塑料夹敷设,距地面高度不得小于2.5米。2)进户线在室外处要用绝缘子固定,进户线过墙应穿套管,距地面应大与2.5米,室外要做防水弯头。3)室内配线所用导线截面应按图纸要求施工,但铝导线截面最小不得小于2.5平方毫米,铜导线截面最小不得小于1.5平方毫米。4)金属外壳
32、的灯具外壳必须作保护接零,所用配件均应使用镀锌件。5)室外灯具距地面的高度不得小于3米,室内灯具不得低于2.4米。插座接线时应符合规范规定。6)罗口灯头及接线应符合下列要求:A、相线接在与中心触头相连的一端,零线接在与罗纹口相连的一端。B、灯头的绝缘外壳不得有损伤和漏电。7)各种用电设备、灯具的相线必须经开关控制,不得将相线直接接入灯具。8)暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为2-3米,与门口的水平距离为0.1-0.2米,拉线出口应向下。9)严禁将插座与搬把开关靠近装设;严禁在床上设开关。八、安全用电防火措施 1、施工现场发生火灾的主要原因1)电气线路过负荷引起火灾线路上的
33、电气设备长时间超负荷使用,使用电流超过了导线的安全载流量。这时如果保护装置选择不合理,时间长了,线芯过热使绝缘层损坏燃烧,造成火灾。2)线路短路引起火灾因导线安全部距不够,绝缘等级不够,所久老化、破损等或人为操作不慎等原因造成线路短路,强大的短路电流很快转换成热能,使导线严重发热,温度急剧升高,造成导线熔化,绝缘层燃烧,引起火灾。3)接触电阻过大引起火灾导线接头连接不好,接线柱压接不实,开关触点接触不牢等造成接触电阻增大,随着时间增长引起局部氧化,氧化后增大了接触电阻。电流流过电阻时,会消耗电能产生热量,导致过热引起火灾。4)变压器、电动机等设备运行故障引起火灾变压器长期过负荷运行或制造质量不
34、良,造成线圈绝缘损坏,匝间短路,铁芯涡流加大引起过热,变压器绝缘油老化、击穿、发热等引起火灾或爆炸。5)电热设备、照灯具使用不当引起火灾 电炉等电热设备表面温度很高,如使用不当会引起火灾;大功率照明灯具等与易燃物距离过近引起火灾。 6)电弧、电火花引起火灾电焊机、点焊机使用时电气弧光、火花等会引燃周围物体,引起火灾。施工现场由于电气引发的火灾原因决不止以上几点,还有许多,这就要求用电人员和现场管理人员认真执行操作规程,加强检查,可以说是可以预防的。2、预防电气火灾的措施针对电气火灾发生的原因,施工组织设计中要制定出有效的预防措施。1)施工组织设计时要根据电气设备的用电量正确选择导线截面,从理论
35、上杜绝线路过负荷使用,保护装置要认真选择,当线路上出现长期过负荷时,能在规定时间内动作保护线路。2)导线架空敷设时其安全间距必须满足规范要求,当配电线路采用熔断器作短路保护时,熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2.5倍,或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程,避免作业不当造成火灾。3)电气操作人员要认真执行规范,正确连接导线,接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子,多股导线要用端子或涮锡后再与设备安装,以防加大电阻引起火灾。4)配电室的耐火等级要大于三级,室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度,按季
36、度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用,电机周围无易燃物,发现问题及时解决,保证设备正常运转。5)施工现场内严禁使用电炉子。使用碘钨灯时,灯与易燃物间距要大于30cm,室内不准使用功率超过100W的灯泡,严禁使用床头灯。6)使用焊机时要执行用火证制度,并有人监护,施焊周围不能存在易燃物体,并备齐防火设备。电焊机要放在通风良好的地方。7)施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地,以免雷电及静电火花引起火灾。8)存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备,导线敷设、灯具安装、导线与设备连接均应满足有关规范要求。9)配电箱、开关箱内严禁存
37、放杂物及易燃物体,并派专人负责定期清扫。10)设有消防设施的施工现场,消防泵的电源要由总箱中引出专用回路供电,而且此回路不得设置漏电保护器,当电源发生接地故障时可以设单相接地报警装置。有条件的施工现场,此回路供电应由两个电源供电,供电线路应在末端可切换。11)施工现场应建立防火检查制度,强化电气防火领导体制,建立电气防火队伍。12)施工现场一旦发生电气火灾时,扑灭电气火灾应注意以下事项:13)迅速切断电源,以免事态扩大。切断电源时应戴绝缘手套,使用有绝缘柄的工具。当火场离开关较远需剪断电线时,火线和零线应分开错位剪断,以免在钳口处造成短路,并防止电源线掉在地上造成短路使人员触电。14)当电源线
38、因其它原因不能及时切断时,一方面派人去供电端拉闸,另一方面灭火时,人体的各部位与带电体应保持一定充分距离,必须穿戴绝缘用品。15)扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机,二氧化碳灭火器,1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。九、接零接地与防雷保护安全措施1、在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。2、电气设备的金属外壳必须与专用保护零线连接,专用保护零线(简称保护零线)应由工作接地、第一级漏电保护器电源侧的零线引出。3、施工现场的电力系统严禁利用大地作相线或零线,保护零线不得装设开关或熔断器;保护零线应单独敷设,不作它用,重复接地与保护
39、零线相连接。4、正常情况下,下列电气设备不带电的外露导电部分,应做保护接零:1)电机、电器、照明器具、手持电动工具的金属外壳;2)电气设备传动装置的金属部件;3)室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门;4)电力线路的金属保护管;5)安装在电力线路杆(塔)上的开关,电容器等电气装置的金属外壳及支架。5、保护零线除必须在总配电箱处作重复接地外,还必须在配电线路的中间处和末端处做重复接地。保护零线每一重复接地装置的接地电阻值应大于10。在工作接地电阻允许达到10的电力系统中,所有重复接地的并联等值电阻应不大于10。6、每一接地装置的接地线应采用二根以上导体,在不同点与接地装置做电
40、气连接,不得用铝导体做接地体或地下接地线;垂直接地体宜采用角钢、钢管或圆钢,不宜采用缧纹钢材;保护零线,重复接地必须设置在明显位置,连接线必须是绝缘多股铜芯线,并且此芯线严禁通过工作电流。7、手持式用电设备的保护零线,应在绝缘良好的多股铜线橡皮电缆内。其截面不得小于1.5mm2,其芯线颜色为绿/黄双色。8、高大设备、塔吊、高大架子等须设避雷接地装置,塔吊避雷接地装置须单独敷设。9、各机械设备的防雷引下线可利用该设备的金属结构体,但应保证电气连接。机械设备上的避雷针(接闪器)长度应为1至2m。10、安装避雷针的机械设备所用动力、控制、照明、信号及通信等线路,应采用钢管敷设,并将钢管与该机械设备的
41、金属结构体作电气连接。十、照明系统安全措施1、夜间施工或自然光差的场所,料具堆放场,道路、仓库、办公室、食堂、宿舍等,应设一般照明、局部照明或混合照明。2、照明器的选择应根据环境条件确定,现场照明应采用高光源,对需要大面积照明的场所,应采用高压汞灯、高压钠灯或混用光用的卤钨灯。3、一般场所宜选用额定电压为220V的照明器。4、照明系统中的每一单项回路上,灯具和插座数量不宜超过25个,并应装设熔断电流为15A及15A以下的熔断器保护。5、照明灯具的金属外壳必须作保护接零,单项回路的照明开关箱(板)内必须装设漏电保护器。6、室外灯具距离地面不得低于3m,室内灯具不得低于2.4m。7、荧光灯管应用管
42、座固定或用吊链,悬挂镇流器不得安装在易燃的结构物上。8、电气、灯具的相线必须经开关控制,不得将相线直接引入灯具。9、在潮湿等不利条件下,必须采用36以下低压照明器。若使用碘钨灯,其安装高度不低于2.4米。十一、建筑机械和手动工具安全措施1、选用的电动建筑机械、手持电动工具和用电安全装置,应符合相应的国家标准、专业标准和安全技术规程,并且有产品合格证和使用说明书。2、每一台电动机械或手持电动工具的开关箱,除应装设过负荷、短路、漏电保护装置外,还必须按要求装设隔离隔离开关。3、固定式用电设备必须做到“一机一闸一漏一箱”,一次电源线不得超过米;类手持电动工具的外壳必须作接零保护。4、夯土机械必须装设
43、防溅型漏电保护器,其额定漏电动作电流不应大小15mA,额定漏电动作时间应小于0.1s;其负荷线应采用耐气候型的橡皮护套铜芯软电缆。5、使用夯土机械必须按规定穿戴绝缘用品,应有专人调整电缆。电缆线长度应不不大于50m。严禁电缆缠绕、扭结和被夯土机械跨越。6、电焊机应按区域或标高层集中设置,并应编号。电焊机的电源开关应单独,直流电焊机的电源应采用启动器控制。7、焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。8、交流弧焊机变压器的一次侧电源线长度应不大于5m,进线处必须设置防护罩。9、使用焊接机械必须按规定穿戴防护用品,对发电机式直流疑弧焊机的换向器,应经常检查和维护。电焊把钳
44、绝缘必须良好。焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30m。10、平板震动器、水泵等设备的漏电保护应符合规范要求。平板震动器的负荷线必须采用耐气候型的橡皮护套铜芯电缆。十二、配电房及自备电源安全措施1、配电房应保持通风,并采取防止雨、雷和动物出入措施。2、配电房应符合下列要求:1)配电屏正面操作通道宽度,单列布置不小于1.5M,双列布置不小于2M。2)配电屏后面的维护通道宽度不小于0.8M,侧面不小于1M。3)配电房天棚距地面不低于3M。4)配电房木门向外,并配锁。5)室内配有检修照明灯。5)母线均应有色标。相别颜色垂直排列水平排列引下排列A黄上后左B绿中中中
45、C红下前右D黑3、配电房内配置专用灭火器。4、电屏装设有功、无功电度表,并按分路装设电流,电压表。5、各配电线路应编号,并标明用途标记。6、配电房有专业电工管理,定期检查、维修,并作好记录。维修时应悬挂停电标志牌。十三、触电事故应急方案1、组织机构及职责:1)应急领导小组组 长:李勇副组长:成 员:应急值班室设在工地办公室2)职责组长:全面领导应急小组的工作,并对人力、物力、财力进行调配。副组长:总体协调各部门在紧急应变中的分工协作和统一指挥。2、触电现场急救:1)迅速关闭开关,切断电源,使触电者尽快脱离电源。确认自己无触电危险再进行救护。2)用绝缘物品挑开或切断触电者身上的电线、灯、插座等带电物品。绝缘物品:干燥的竹竿、木棍、扁担、擀面杖、塑料棒等,带木柄的铲子、电工用绝缘钳子。抢救者可在绝缘物体上,如胶垫、木板;穿着绝缘的鞋;塑料鞋、胶底鞋等。3)电者脱离电源后,立即将其抬至通风较好的地方,解开病人衣扣、裤带。轻型触电者在脱离电源后,应就地休息12h再活动。4)如果呼吸、心跳停止,必须争分夺秒进行口对口人工呼吸和胸外心脏按压。5)触电者必须坚持长时间的人工呼吸和心脏按压。6)立即呼叫120,急救医生到现场救护。并在不间断抢救的情况下护
