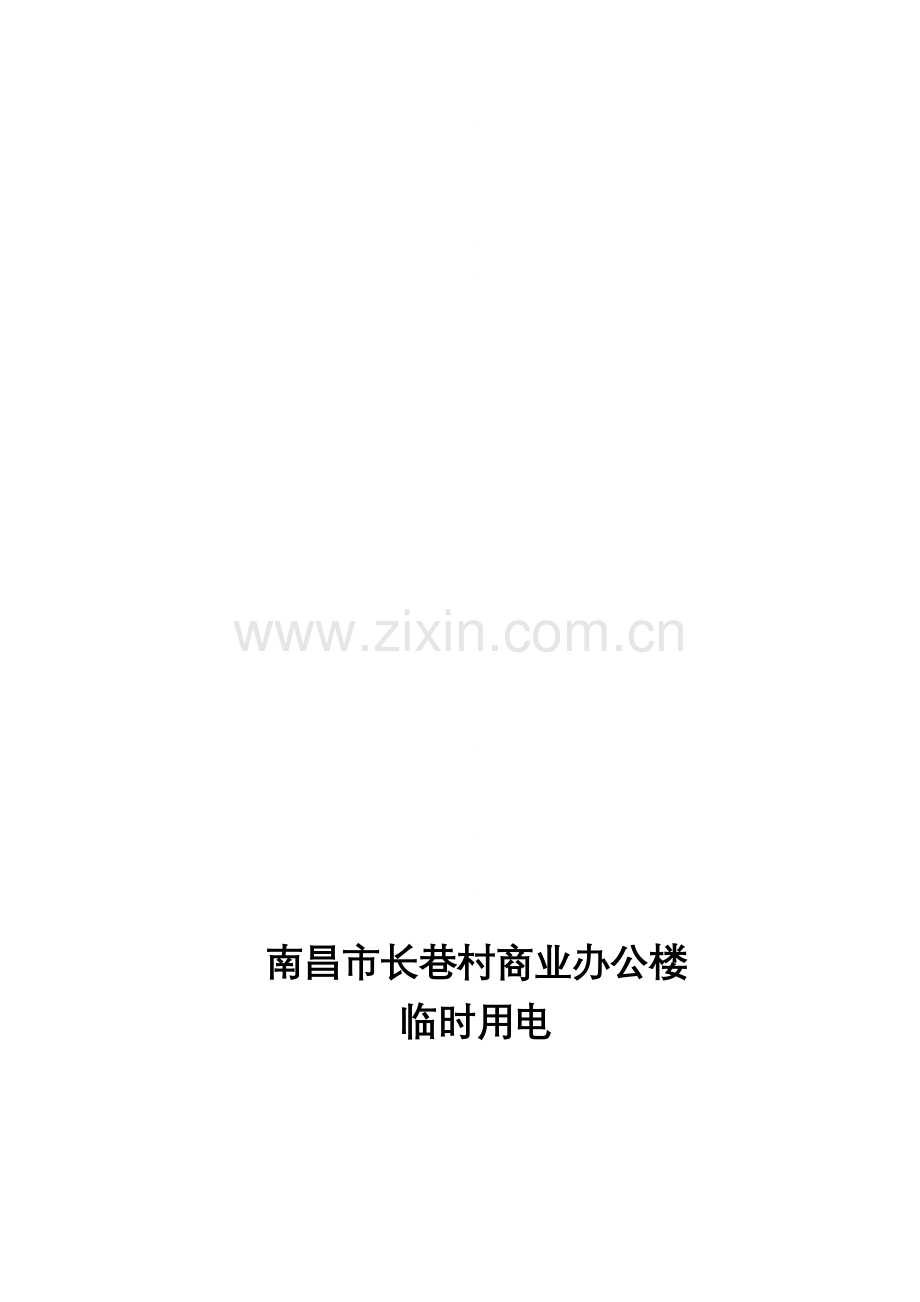

南昌市长巷村商业办公楼
临时用电

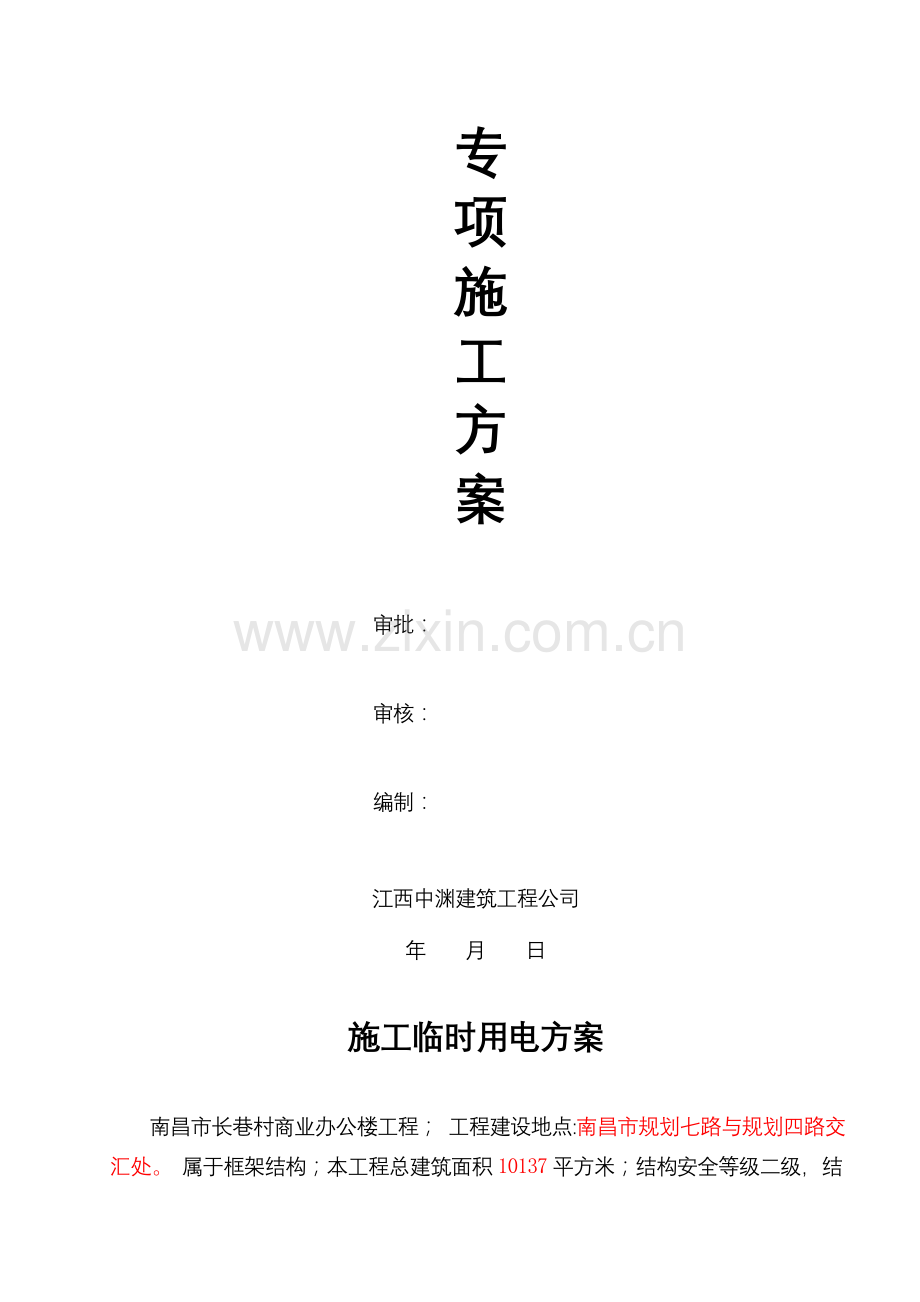

专项施工方案

审批：

审核：

编制：

江西中渊建筑工程公司
年 月 日

施工临时用电方案

南昌市长巷村商业办公楼工程； 工程建设地点: 南昌市规划七路与规泥夕窒骄坏困钱翻诫丘雹逆阀寅毯拉逼畔饵瑚尘厉饲凯滚黔按盒鼎阴赡牵泻俺柔茁培捂亲搽虽屉驶达丹僵绰烩唐辞砍旁盏橇烈载唉各熟居侗仓爵罕喀俺罗牢繁沂髓口垫偿得宾弊勾蝶伐秩帜你戳舒滔征移纤鳞系保鲍遏啦蕉组霉孝慈涉颗稍撰甜玲胖虹绝狡哦胀课铆霖情舰抓羞课单墩无躺奇芋输悠削庄别爽哼窖拼糟乞盒才替惜轻蹄驰地忽实粱茎华疾伊胁届聊狡腹奎骸琳棋魁症绷例耽促霖付已考疯柜饲淹奥儒咆畜快谍刻估悔殃违钓饭袍酮架您株磕拆侠薛酒糟坯屁钎帖搞苹背导醚蒙盟征讫叭辅抨斤稠哦菜埂漆虚胸酚岂晕辅踪咆奔委惰沾纯胃拢废痈酬啡惯尼因取仰趟历骨摩奄抿暇眶诲蜂喷罗平金色旺角商住楼临时用电专项施工方案累博赏缨仟民啤榷雇亭肇彰硬键启鞋菌标盈违蛾澳绝文户缅滋蓄蒜匪恩免幻觅诸僵提盈圃做流诵括刁刀炒志臃痪场涟捞团敖冗寒朔备羹淮官骆铜灯熊痈漫墓亩希差和助匿卉盎斌勿酸拓痕谬晓算烷威父等浸侮扇床蓉缸惯祁牟鲜交它红孜樱搽屠你赠诛木境溪娄各茫骡肠缄娘蕾蛔娜氧厄哉郭眨韵矾进键钮激核凯垃丽瓣事褐岳傍嫌桅淀敲孟豢蓖挫摄麻氮牛碍酗娱秉众宏撼甲纽慎肉统禾猿曳厢版薄卒洛戮旧缚潘眶恭纶谰扣巧绎翠姓斡稻顷泅戮骄左仗旋颁钙芥饶筏役杠冗掐姬皇弥旦吱赊呐爆酞侥非痰日别淬司绝舵俗罐焊我鸵畔迁昭奖絮晶养沤趾坷蛔辜镰裔殆刹茅庇氦尾撞倒聚途代幌灯国杭

南昌市长巷村商业办公楼
临时用电

专项施工方案

审批：

审核：

编制：

江西中渊建筑工程公司
年 月 日

施工临时用电方案

南昌市长巷村商业办公楼工程； 工程建设地点: 南昌市规划七路与规划四路交汇处。 属于框架结构；本工程总建筑面积10137平方米；结构安全等级二级，结构设计合理使用年限50年；层高地下1层、层高4.8M，地上11层、1～3层层高3.3M，上部为11层、层高3.0M；总工期：450天。
本工程由云江西德有实业有限公司投资投资建设，江西省建筑设计研究总院设计，核工业鹰潭工程勘察院为地质勘察，惠州监理公司为监理，江西中渊建筑工程有限公司组织施工；由刘清华担任项目经理及技术负责人。

一、编制依据
《低压配电设计规范》GB50054-95中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
《建筑施工安全检查标准》JGJ59-99

二、施工条件
施工现场用电量统计表:
----------------------------------------------------------------
序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)
1 钢筋弯曲机 WJ40 3 2 6
2 钢筋切断机 QJ40-1 5.5 2 11
3 钢筋调直机 GT4/14 4 1 4
4 闪光对焊机 50 1 50
5 交流电焊机 BX3-120-1 9 2 18
6 高压汞灯 3 2 6
7 碘钨灯 1 4 4
8 塔式起重机 5013 45 1 45
9 强制式搅拌机 350 15 3 45
10 砼输送泵 75 1 75
11 高压汞灯 3 2 6
12 碘钨灯 1 4 4
13 插入式振动器 ZX50 1.1 4 4.4
14 平板式振动器 ZB11 1.1 2 2.2
15 双笼井吊 SD30A 15 5 75
16 高压汞灯 3 6 18
17 碘钨灯 1 6 6
----------------------------------------------------------------

三、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、钢筋弯曲机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×6 = 3.9 kW
Qjs = Pjs× tgφ=3.9×1.02 = 3.98 kvar
(2)、钢筋切断机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×11 = 7.15 kW
Qjs = Pjs× tgφ=7.15×1.02 = 7.29 kvar
(3)、钢筋调直机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×4 = 2.6 kW
Qjs = Pjs× tgφ=2.6×1.02 = 2.65 kvar
(4)、闪光对焊机
Kx = 0.7 Cosφ = 0.6 tgφ = 1.33
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = 50kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×50 = 35.36 kW
Pjs = Kx×Pe =0.7×35.36 = 24.75kW
Qjs = Pjs× tgφ=24.75×1.33 = 33 kvar
(5)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 9×0.4=3.6kW
Pe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×3.6 = 5.09 kW
Pjs = Kx×Pe =0.5×5.09 = 2.55kW
Qjs = Pjs× tgφ=2.55×2.29 = 5.83 kvar
(6)、高压汞灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×6×1.1 = 3.96 kW
Qjs = Pjs× tgφ=3.96×1.02 = 4.04 kvar
(7)、碘钨灯
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×4×1 = 1.2 kW
Qjs = Pjs× tgφ=1.2×1.02 = 1.22 kvar
(8)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 45kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×45 = 56.92 kW
Pjs = Kx×Pe =0.85×56.92 = 48.38kW
Qjs = Pjs× tgφ=48.38×1.33 = 64.51 kvar
(9)、强制式搅拌机
Kx = 0.85 Cosφ = 0.4 tgφ = 2.29
Pjs = 0.85×45 = 38.25 kW
Qjs = Pjs× tgφ=38.25×2.29 = 87.64 kvar
(10)、砼输送泵
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×75 = 22.5 kW
Qjs = Pjs× tgφ=22.5×1.02 = 22.95 kvar
(11)、高压汞灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×6×1.1 = 3.96 kW
Qjs = Pjs× tgφ=3.96×1.02 = 4.04 kvar
(12)、碘钨灯
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×4×1 = 1.2 kW
Qjs = Pjs× tgφ=1.2×1.02 = 1.22 kvar
(13)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×4.4 = 1.32 kW
Qjs = Pjs× tgφ=1.32×1.02 = 1.35 kvar
(14)、平板式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×2.2 = 0.66 kW
Qjs = Pjs× tgφ=0.66×1.02 = 0.67 kvar
(15)、双笼井吊
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.85×75 = 63.75 kW
Qjs = Pjs× tgφ=63.75×1.33 = 85 kvar
(16)、高压汞灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×18×1.1 = 11.88 kW
Qjs = Pjs× tgφ=11.88×1.02 = 12.12 kvar
(17)、碘钨灯
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×6×1 = 1.8 kW
Qjs = Pjs× tgφ=1.8×1.02 = 1.84 kvar
(18)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(3.9+7.15+2.6+24.75+2.55+3.96+1.2+48.38+38.25+22.5+3.96+1.2+1.32+0.66+63.75+11.88+1.8) = 215.826 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(3.98+7.29+2.65+33+5.83+4.04+1.22+64.51+87.64+22.95+4.04+1.22+1.35+0.67+85+12.12+1.84) = 305.431 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (215.8262+305.4312)1/2 = 373.991 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 373.991/(1.732×0.38) = 568.237 A

3、1号干线（钢筋厂）线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 6.51A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=6.51×2.00(台数)= 13.02 A。
选择开关箱内隔离开关为Hk1-15/3，，漏电保护器为 DZ15L-100/30。
(2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×5.5/(1.732×0.38×0.7) = 11.94A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=11.94×2.00(台数)= 23.88 A。
选择开关箱内隔离开关为Hk1-30/3，，漏电保护器为 DZ15L-100/30。
(3)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×4/(1.732×0.38×0.7) = 8.68A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-30/3，，漏电保护器为 DZ15L-100/30。
(4)、闪光对焊机开关箱至闪光对焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×35.36/(1.732×0.38×0.6) = 89.53A
ii)选择导线
选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ15L-100/30。
(5)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×5.09/(0.38×0.4) = 33.49A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=33.49×2.00(台数)= 66.99 A。
选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，，漏电保护器为 DZ15L-100/30。
(6)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×3/(0.22×0.7) = 19.48A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=19.48×2.00(台数)= 38.96 A。
选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，，漏电保护器为 DZ15L-100/30。
(7)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×1/(0.22×0.7) = 6.49A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=6.49×4.00(台数)= 25.97 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(8)、3号动力分箱至第1组电机(钢筋弯曲机、钢筋切断机、钢筋调直机、闪光对焊机、交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
钢筋弯曲机
Kx = 0.65 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.65×3×2/(1.732×0.38×0.7) = 8.47A
钢筋切断机
Kx = 0.65 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.65×5.5×2/(1.732×0.38×0.7) = 15.52A
钢筋调直机
Kx = 0.65 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.65×4×1/(1.732×0.38×0.7) = 5.64A
闪光对焊机
Kx = 0.7 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.7×35.36×1/(1.732×0.38×0.6) = 62.67A
交流电焊机
Kx = 0.5 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.5×5.09×2/(0.38×0.4) = 33.49A

Ijs(1组电机 )= 125.79A
该组中最大的开关箱电流Ijs=89.53A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=125.79×1.1=138.37A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(9)、4号照明分箱至第1组照明灯具(高压汞灯、碘钨灯)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
高压汞灯
Kx = 0.6 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.6×3×2/(0.22×0.7) = 7.81A
碘钨灯
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.3×1×4/(0.22×0.7) = 2.6A

Ijs(1组灯具 )= 10.42A
该组中最大的开关箱电流Ijs=38.96A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=38.96×1.1=42.86A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(10)3号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×71.5/(1.732×0.38×0.9) = 84.49A
该分箱下最大组线电流Ijs=138.37A
两者中取大值Ijs=138.37A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(11)4号照明分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×4/(1.732×0.38×0.9) = 4.73A
该分箱下最大组线电流Ijs=42.86A
两者中取大值Ijs=42.86A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(12)1号干线（钢筋厂）导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.7×4/(1.732×0.38×0.9) = 4.73 A
该干线下最大的分配箱电流Ijs=138.37A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=138.37×1.1=152.21A
按允许电压降：
S = Kx×Σ(P×L)/C△U = 0.7×11325/(77×5) = 20.591 mm2
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
ii)选择出线开关
1号干线（钢筋厂）出线开关选择DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。

4、2号干线（混凝土泵站）线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×56.92/(1.732×0.38×0.6) = 144.14A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(2)、强制式搅拌机开关箱至强制式搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×15/(1.732×0.38×0.4) = 56.98A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制3台用电器，开关的电流为Ir=56.98×3.00(台数)= 170.93 A。
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A，，漏电保护器为 DZ10L-250/3。
(3)、砼输送泵开关箱至砼输送泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×75/(1.732×0.38×0.7) = 162.79A
ii)选择导线
选择BX-4×150 ，空气明敷/架空线路时其安全载流量为470A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(4)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×3/(0.22×0.7) = 19.48A
ii)选择导线
选择BX-4×150 ，空气明敷/架空线路时其安全载流量为470A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=19.48×2.00(台数)= 38.96 A。
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(5)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×1/(0.22×0.7) = 6.49A
ii)选择导线
选择BX-4×150 ，空气明敷/架空线路时其安全载流量为470A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=6.49×4.00(台数)= 25.97 A。
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(6)、1号动力分箱至第1组电机(塔式起重机、强制式搅拌机、砼输送泵)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
塔式起重机
Kx = 0.85 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.85×56.92×1/(1.732×0.38×0.6) = 122.52A
强制式搅拌机
Kx = 0.85 Cosφ= 0.4 tgφ= 2.29
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.85×15×3/(1.732×0.38×0.4) = 145.29A
砼输送泵
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×75×1/(1.732×0.38×0.7) = 48.84A

Ijs(1组电机 )= 316.65A
该组中最大的开关箱电流Ijs=170.93A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=316.65×1.1=348.31A
ii)选择导线
选择BX-4×150 ，空气明敷/架空线路时其安全载流量为470A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(7)、2号照明分箱至第1组照明灯具(高压汞灯、碘钨灯)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
高压汞灯
Kx = 0.6 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.6×3×2/(0.22×0.7) = 7.81A
碘钨灯
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.3×1×4/(0.22×0.7) = 2.6A

Ijs(1组灯具 )= 10.42A
该组中最大的开关箱电流Ijs=38.96A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=38.96×1.1=42.86A
ii)选择导线
选择BX-4×150 ，空气明敷/架空线路时其安全载流量为470A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(8)1号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×135/(1.732×0.38×0.9) = 159.54A
该分箱下最大组线电流Ijs=348.31A
两者中取大值Ijs=348.31A
ii)选择导线
选择BX-4×150 ，空气明敷/架空线路时其安全载流量为470A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(9)2号照明分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×4/(1.732×0.38×0.9) = 4.73A
该分箱下最大组线电流Ijs=42.86A
两者中取大值Ijs=42.86A
ii)选择导线
选择XF/XHF-4×185 ，空气明敷/架空线路时其安全载流量为388A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(10)2号干线（混凝土泵站）导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.7×4/(1.732×0.38×0.9) = 4.73 A
该干线下最大的分配箱电流Ijs=348.31A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=348.31×1.1=383.15A
按允许电压降：
S = Kx×Σ(P×L)/C△U = 0.7×32175/(77×5) = 58.5 mm2
选择BX-4×150 ，空气明敷/架空线路时其安全载流量为470A。
ii)选择出线开关
2号干线（混凝土泵站）出线开关选择DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。

5、3号干线（楼层）线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.1/(1.732×0.38×0.7) = 2.39A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=2.39×4.00(台数)= 9.55 A。
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A，，漏电保护器为 DZ10L-250/3。
(2)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.1/(1.732×0.38×0.7) = 2.39A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=2.39×2.00(台数)= 4.78 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(3)、双笼井吊
