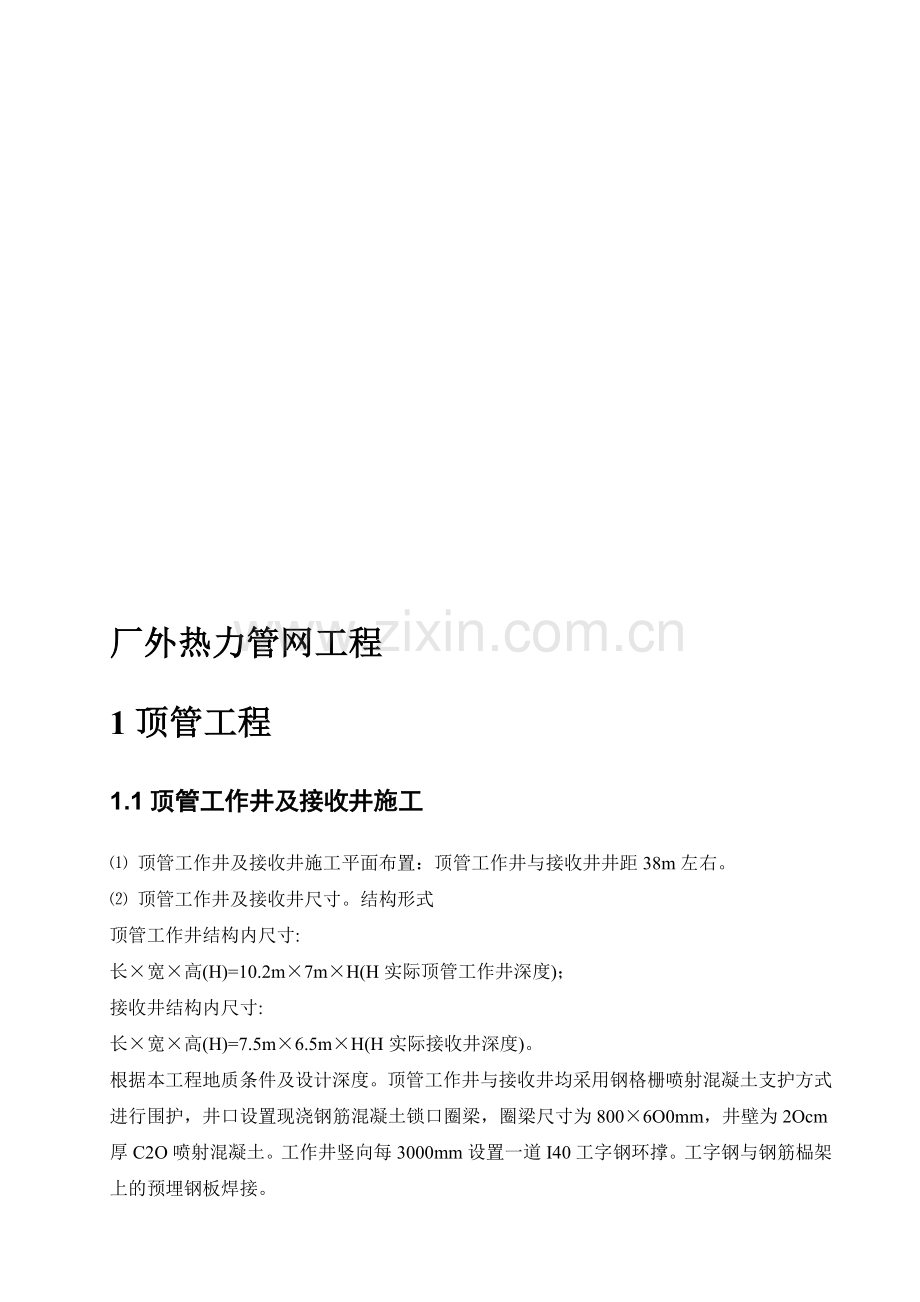

厂外热力管网工程
1顶管工程
1.1顶管工作井及接收井施工
⑴ 顶管工作井及接收井施工平面布置：顶管工作井与接收井井距38m左右。
⑵ 顶管工作井及接收井尺寸。结构形式
顶管工作井结构内尺寸:
长×宽×高(H)=10.2m×7m×H(H实际顶管工作井深度)；
接收井结构内尺寸:
长×宽×高(H)=7.5m×6.5m×H(H实际接收井深度)。
根据本工程地质条件及设计深度。顶管工作井与接收井均采用钢格栅喷射混凝土支护方式进行围护，井口设置现浇钢筋混凝土锁口圈梁，圈梁尺寸为800×6O0mm，井壁为2Ocm厚C2O喷射混凝土。工作井竖向每3000mm设置一道I40工字钢环撑。工字钢与钢筋榀架上的预埋钢板焊接。
⑶ 顶管工作井及接收井施工圈梁配筋图。
① 锁口圈粱
顶管工作井锁口圈梁为现浇钢筋混凝土结构，高 60Omm、宽800mm，圈梁配筋如图示。
锁口圈梁施工程序:
测量放线→挖槽→插纵向预留钢筋→垫层混凝土→养护→安装锁口圈梁钢筋→支搭锁口圈梁模板→浇筑锁口圈梁混凝土→养护→拆模→砌筑挡水墙→安装栏杆
为了工作井下部格栅钢架能与锁口圈梁连接，锁口圈梁向下预留钢筋接头。在槽底向下打孔，插入800mm长少20钢筋，锚固筋上部同圈梁骨架连接，下部插入第一层钢筋榀架，插入长度不小于榀架的2/3高度，采用焊接连接，焊接长度不小于lOd。
为防止雨季雨水或冬季融雪灌入工作井井内，以及起到踢脚板的防护作用（防止杂物高空坠落）。在工作井锁口圈梁上周围砌24cｍ厚的挡水墙，挡水墙高出现场地面2Ocm。
工作井周围设置栏杆，栏杆横杆为两道φ48钢管，立杆 φ48钢管，立杆间距１.５m，栏杆高1.2m。
②　井身开挖及支护
　工作井井身采用分台阶逐榀开挖，分台阶逐榀支护，随挖随支的方法。台阶高度2000mm，视土质好坏每榀开挖步距为1000mm～l500mm。
开挖后时初喷混凝土20mm，然后安装立柱及环行榀架钢筋、焊接
立柱纵向钢筋及安装铅丝网，复喷混凝土至要求厚度。
以后逐层重复施工直至设计槽底。每下挖２.０ｍ用φ219钢管斜撑，钢管与钢筋榀架上的预埋钢板焊接牢固。
施工程序如下：
测量放线→井身挖土→初喷混凝土→安装竖向及环向格栅→焊接格栅钢架、纵向钢筋及安装铅丝网→复喷混凝土至设计厚度→安装斜支撑→下一循环工序
顶管工作井内导轨布置
导轨选用22号轨钢，两导轨平行、等高，与混凝土基础中预埋钢板焊接。导轨净距A=904.8mm。工作井基础及导轨布置如下图示。
A=2 +a
=2× +50.8=904.8mm
A--两导轨上部的中距（mm）;
h --导轨的高度（mm）查得22号道轨高93.66mm;
e--管外顶距枕木的距离（取15mm）;
D--管子外径（m）;
a--导轨的上顶宽度（mm）查得22号道轨高50.8mm。
根据计算轨道间距为：904.8mm。

管道直径D——2000mm；
导轨净距A——904.8mm；
基础厚度h——300mm；
顶管工作井井区施工布置
（1）顶管工作井井区平面布置
顶管工作井井区平面布置原则:遵循少占地、满足顶管需要、便于管理、减小噪声影响和场地环境破坏的原则。
施工平面重点考虑发电机组、存管及下管、触变泥浆系统及碴土存放等。
（2）顶管工作井工作平台及起重架
顶进施工时垂直运输主要是下管和出土。
① 工作平台:平台主梁采用150工字钢，上铺15×15cm方木。
② 起重架:起重架由4根L=11m、φ259mm的厚壁 (t=12)钢管组成，顶部用 1OOmm圆钢连接，两端锁紧。架底部焊接在平台下横向置放的[30槽钢上，支脚加肋。
③起重设备:出土及下管采用卷扬机，1台5t，1台10t卷扬机。
(3)顶管工作井内顶进系统
顶管工作井内顶迸系统要与顶管机及中继间的顶迸速度、顶力相匹配，保正顶管工作井后座能承受，顶管工作井内管子在顶进时不失稳。同时要考虑便于下管和出土。
主顶进设备选用2台双作用液压油缸，行程3500mm，单缸推力为
3200KN，总推力为2×3200=6400KN。
顶管时护铁选用圆形钢护铁，以确保管体安全，保护管体端面，
使端面传力均匀，顶铁选用U形顶铁，顶镐后安装立铁，立铁埋入深度不小于50cm。
1.2管道顶进施工
（1）工艺流程
管道顶进采用普通顶管法施工。
（2）管道纠偏
顶进过程中出现中心偏差±20㎜或高程偏差±1O㎜及有偏差趋势时及时纠偏，纠偏时每顶进20～30cm测量一次。边纠偏边校正时应缓缓进行，使管子在计算范围内渐渐恢复到设计轴线上，严禁猛纠硬调。
为防为防止管道顶进过程中混凝土管错口，顶进的前三节管中，在接口处应安装内胀圈，使胀圈与管壁胀紧成为一个刚体，以防顶进过程中混凝土管错口。
（3）管内断面布置
管道内需布设通风管、照明、浆液输送管等，根据各种管线的不同作用，合理布置其位置，确保施工的正常运行和安全可靠性。
（4）打蜡、触变泥浆减阻措施
为了减少顶进过程中的摩阻力，增大顶进长度，在管道顶进前对管外壁打改性石蜡减阻，顶进过程中采用触变泥浆减阻。
1）泥浆配比
泥浆配制主要材料为膨润土，在货源上优选颗粒细、胶质价高的膨润土，在制作过程中，搅拌充分均匀。为了使膨润土充分分散，泥浆拌和后停滞时间在12h以上。膨润土运到施工现场后分批测得膨润土的胶质价，然后按下表配制泥浆 (重量比)。
触变泥浆配表
膨润土胶质价 膨润土(kg) 水(kg) 碱NaCO3 (kg)
60～70 100 524 2～3
70～80 100 524 1.5～2
80～90 100 614 2～3
90～100 100 614 1.5～2

2） 触变泥浆注入孔设置
管帽后环向均匀布置4支触变泥浆压浆孔，用于管道顶进时同步跟踪注浆，管帽后形成完整有效的触变泥浆套。同时紧后3节混凝土管节均设有触变泥浆注入孔，再往后每隔2节 (即每9m)设置l节有泥浆注入孔的管节。混凝土管节触变泥浆注入孔按等圆周布设4个注浆孔(管道底部孔置换触变泥浆时开启)。顶进施工时利用混凝土管节上的泥浆注入孔进行补压浆。
3)触变泥浆注入工艺
触变泥浆从前向后依次加入，顶进一段距离后及时进行补浆。
触变泥浆注入工艺流程:地面拌浆→总管阀门打开→开启阀门→启动压浆泵→送浆(同时顶进开始) →阀门关闭→总管阀门关闭→顶管工作井内快速接头拆开→下管节→接总管→往复循环
4） 加浆设备及压力
① 加浆没备
加浆设备采用UB3C型灰浆泵。加浆前先通过注水检查注浆设备确认设备正常后方可灌注，在灌注过程中按实际情况调整注浆压力。
② 加浆压力
按以往同类地层施工的探索和积累，本工程触变泥浆浆液注入口的注浆压力取1.1～1.2倍的静止土压力，可达到安全注浆和注浆质量要求。
5）顶管出土
顶管出土由人工装车，用小推车运出至工作井内，往工作井由卷扬机吊出工作井，卸至指定存土场。
1.3照明系统
管道内采用低压36V照明，在管道左上方每隔5m布置一个灯架，
控制、照明日光灯固定在其上，照明用电统一由地面配电间供给。
地面沉降控制
（1） 加强测量，及时纠偏
顶管作业最重要一环就是顶管施工测量。在顶管施工过程中，观测顶管中管前端的变化趋势，严格贯彻“勤测微纠”的纠偏原则。
（2） 贯彻顶进日夜连续作业，减少中间停顿时间，人、材、机需加强现场的组织管理，尤其是针对现场施工作业面狭小的特点，更需注意加强两个调度:
① 管材供应调度；
② 弃运土方的运输车辆调度管理；
③确保电力供应。
（3）采用触变泥浆进行地层支撑与减少摩阻力；
(4) 加强地面沉降观测
沿管道中心线和与之垂直方向布控观测点，在顶管前测量原始地面高程，随着顶管的进行施工而定期测量其地面高程变化值和沉降值。
(5)顶管顶管工作井和接收井的出入洞口采取注浆加固技术进行补强，防止洞口塌陷。
2明槽施工
2.1开槽：
1）开槽断面详见下图。
2） 开槽边坡坡度采用1：0.33的坡（根据土质情况，可对放坡坡度加以适当修正）。
3）开槽采用人工与机挖两种，槽深在2.5m以内采用人工开槽（热力管线从现有管线下穿越处，为保护现有管线，应采用人工开槽），对于槽深在2.5m以上者采用机械挖至基底以上200mm，余下200mm严禁超挖，采用人工清底。具体要求如下：
4）及时对挖铲司机和配合人员进行技术交底，内容包括开槽断面、槽底高程、地下障碍物的明确位置及施工操作规程等。
5）开槽土方采用槽边堆土与外弃相结合的方式，适用于回填的土方堆土距槽边大于1m，高度小于1.4m，不得掩埋井室、测量标志等。
6）本段管线工程明开槽的管线有四处穿越现有管线，管径由DN400～DN1200不等，对原有管线的保护一定要加以保护，可采用吊护的方法，也可采用支护的方法。
7）开槽中，出现事先未查出的障碍物影响施工时，应经现场负责人处理后，再进行开挖。
8） 土方开挖至槽底后，应进行检查验收。对松软的地基，要与设计、监理协商确定处理方案，依方案进行认真处理。
2.2管道基础：
采用铺筑中砂作为基础。填砂为中砂，砂内不允许有碎砖、石块及硬土块。采用人工填砂，砂垫层厚200mm。
2.3管道安装：
1)热力管道采用焊接钢管。 2)吊装:采用人力配合吊车将管放入管沟内，主要要求如下: A:专人指挥。 B:检查机具。 C:时在下管管沟处不得有人，以免碰伤。 D:口固焊:在沟外垫木枕将两根管对口后，采用转动焊接，再放入沟内组对焊接。沟内对口是用沟外的三角架，借助手动葫芦来调整管口。管口组对符合要求时，再可组对点固焊接。 E:管径对口时，应外径平齐，其对口错边量要满足下表规定:

壁 厚（mm）
2.5 ~ 5
6 ~ 10
错口允许偏差（mm）
0.5
1.0

F:符合要求时，可进行定位点固焊，焊点应按管子周长等距离布置，点焊的电流应大些以便焊透。焊缝的高度不大于壁厚的2/3。 　　　　　　　　
G:焊接采用J-422焊条，焊接分为打底和罩面共计两道。
H:安装完毕后，经分段试压合格后，管口保温采用先放置好保温层保护壳，再现场保温发泡。
I:施工处于雨季施工期，管道在连接完毕后，要及时将管身进行回填土，避免雨后发生漂管事故。
2.4管件、阀门、补偿器的安装
1）三通采用挖眼焊制三通，其支管的垂直偏差不大于支管高度的 10%。
3）阀门进厂后应由质控员逐一检查是否有制造厂的产品合格证，无产品合格证不得使用。
4）安装时，应根据阀室情况，尽量整齐美观，操作方便。 5）管道与法兰为焊接，法兰端面应与管道垂直，两法兰端面必须平行。
6）波纹管膨胀节的安装。波型补偿器波纹管应按要求进行冷拉，冷拉值允许误差为±5mm。在补偿器的接管和直埋管焊接时，保护补偿器的移动芯管，防止焊渣飞溅到上面，损坏芯管。
7）补偿器内套管有焊缝的一端，应迎向介质的流动方向。
8）波纹补偿器与管道保持同轴，不得偏斜。
9）安装时，补偿器两端设临时支撑，冷紧口焊接完后应进行冷拉值检验，合格后方可拆除支撑和冷紧卡具。
2.5管网水压试验
管网水压试验分两级进行。水压试验分强度试验和严密性试验和严密性试验。
1）分段压力试验要求如下：
a:管网的试验压力为工作压力的1.5倍。
b:试压用的压力表必须校验，精度不低于0.4级，表盘直径不小于100mm。表的满刻度值应达到选用大于试验压力一级的压力表（例如试验压力为1MPa，可选用1.6MPa压力表），数量不少于2块。
C:试验前施工员应检查各连接管接口是否已全部焊完，管头是否已加管堵；转弯处是否已加固。直埋管道敷土前做水压试验时，可按要求做局部敷土并夯实，代替导向支架。上述各项均符合要求后，方可注水。
d:向管网缓慢注水，并有专人负责检查放气，到末端放气阀出水为止。
e:强度性试验：将管内的压力升到试验压力，进行检查。稳压10分钟，无渗漏可降到工作压力。
f：严密性试验：管内压力降到工作压力时，用1kg重小锤在焊缝周围对焊缝进行敲打检验，在30分钟内无渗漏且压力不超过0.02 MPa为合格。
2） 管网总体水压试验
管网总体水压试验应在阀门（包括排气阀、泄水阀）、补偿器、固定支架均安装完毕后进行，试验压力为工作压力的1.25倍。
a:试压时间为1小时。当管网无渗漏、支架无变形位移、压力降不超过0.05MPa时，即为合格。
b:在水压试验中，有渗漏或不符合要求时，应做记号，然后排水泄压进行补修。
c:试压合格后，拆除盲板，核对记录，并填写供热管网水压试验记录。
管道冲洗
试压合格后，用自来水系统可能达到的压力和流量进行冲洗，直至出口水色透明度与入口处目测一致时方为合格。管道末端应选在最底处，冲洗水可排入雨水管道（在经过有关方面单位同意后），不得四溢或回流到管沟中。
固定支架的制作与安装
全线固定支架共计10个，严格按照图纸和图集规定进行加工制作与安装。钢件采用Q235-B，焊缝高度为8mm，沿搭接长度满焊。
2.6管路附件保温
1）阀门的保温：保温方法由设计及甲方制定，保温由专门作业组操作。操作前由施工员进行认真、详细交底。
2）弯头及三通保温：优先采用预制管壳结构。先将预制好的保温层保温壳放好，再现场做保温。
2.7管道冲洗
采用现况市政供水管网对新建热力管网进行冲洗。
3土方回填
1） 注意事项
a:沟槽内无积水、积泥及其他杂物。
b:在先填200mm砂子后再回填素土。
C:沟槽管线两侧同时回填。
d:检查井周围回填要注意仔细夯实，必要时用9%灰土处理。
由于施工处于雨季施工期，所以施工期间应密切注意天气情况，避免在雨水来临前进行大面积还土，当天还土当天夯实，避免松土遭雨淋。
