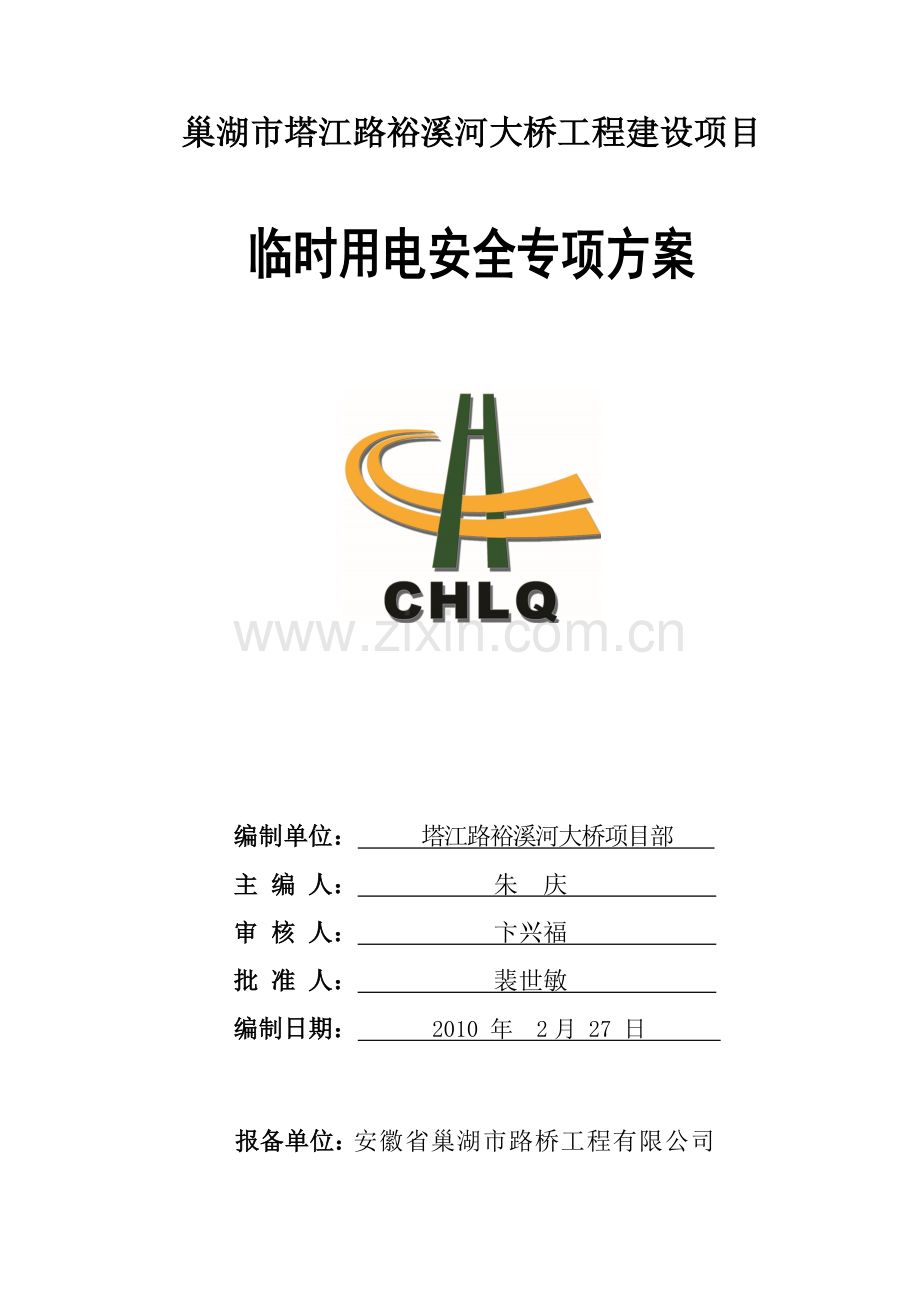

巢湖市塔江路裕溪河大桥工程建设项目临时用电安全专项方案编制单位： 塔江路裕溪河大桥项目部 主 编 人： 朱 庆 审 核 人： 卞兴福 批 准 人： 裴世敏 编制日期： 2010 年 2月 27 日 报备单位：安徽省巢湖市路桥工程有限公司 目 录一、 工程概况二、 编制依据三、 施工临时用电平面布置及供电系统四、 施工现场主要用电设备机具表五、 负荷计算及导线选择六、 配电箱与开关箱设置七、 电器装置的选择八、 配电线路九、 接地与防雷十、 安全用电技术措施十一、 电气防火技术措施十二、 施工用电安全管理小组十三、 安全用电管理体系及岗位职责十四、 施工临时用电应急预案附件：施工用电安全管理组织体系框图临时用电安全专项方案一、工程概况裕溪河大桥是X026塔(岗)至江(坝)公路上的一座大桥，位于含山县与无为县分界河裕溪河上，连接含山县运漕镇和无为县凤凰桥社区。主桥上部结构采用60+96+60米变截面连续箱梁；主桥桥墩采用实体式，下接承台，承台下设钻孔灌注桩基础，过渡墩采用帽梁双柱接承台下设钻孔灌注桩基础。引桥为含山段12跨、无为段12跨30米先简支后连续箱梁，下部结构桥墩采用帽梁接钻孔灌注桩基础，桥台采用肋板台身接承台，承台下设钻孔灌注桩基础。本项目全长1.549公里，包括桥、涵、路基、路面等工程项目，其中有大桥1座（长943.5m）。二、编制依据1、施工现场临时用电安全技术规范JGJ46-20052、建筑施工安全检查标准JGJ59-993、建筑工程施工现场供电安全规范GB50194-934、本工程主要施工机具需用计划表5、现场勘察情况6、供电部门提供施工电源容量，本项目提供电器设备安装位置。三、施工临时用电平面布置及供电系统1、本设计施工临时用电平面（低压供电线路与配电箱位置布置）及供电系统，供配电采用380/220伏三相五线制（TN-S系统），以保证安全用电。2、供电部门提供1路施工电源引入施工现场控制施工现场各用电设备。3、施工现场用电布置如下：在桥梁工程施工区域、拌和站、梁板预制场、项目部办公生活等区域架设一台315KVA变压器，在各个施工点分别设置配电箱，工程施工用电从附近的配电箱引出，电源线选用铜芯电缆BV-（3*952+2*502）。梁板预制场电源线采取埋地设置，其它区域配电源线根据现场具体情况，采取埋地或架空设置，并按照安徽徐明高速公路标准化工地建设安全篇的相关要求设置。各施工现场电器设备、手持电动工具设移动配电箱。拟在以下位置设置变压器用 电 位 置电 力 配 备拌和站、空心板预制场、项目部架1台315KVA变压器（设在拌和站旁边）、另配2台（180KW、120 KW）柴油发电机备用4、办公室因使用电脑、空调、饮水机等办公生活设备，单独设置一级负荷过载及短路保护的配电设备，并设置漏电保护器。5、本方案在施工过程中如有变动，将按施工现场实际情况进行调整，并将变更方案上报驻地办和总监办审核批准后实施。四、施工现场主要用电设备机具表主要用电设备机具序号机具名称型号规格数量额定功率总功率(KW)1交流弧焊机BX-316221KW42.0KW2型材切割机GA-40022.2KW4.4KW3钢筋调直机22.2KW4.4KW4门式起重机150KW50.0KW5手持电动工具12800W9.6KW6拌和设备1100.0KW100.0KW7办公、生活照明10.0KW10.0KW五、负荷计算及导线选择1、设备容量： S =220.4KW，2、计算电流： 导线按载流量选为BV-153.23、电压损失：选用铝芯导线BV-153.2 架空敷设。注：验算数据，以供电部门提供的数据为准。六、配电箱与开关箱设置1、动力配电箱与照明配电箱宜分别设置，如果全部设置在同一配电箱内，动力和照明应分路设置。2、开关箱应由末级分配电箱配电。3、总配电箱设在靠近电源的地区，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不超过3m。4、配电箱，开关箱应装设在干燥，通风及常温场所，不得装设在有严重瓦斯、烟气、蒸汽、液体及其它有害介质中，不得装设在易受外来固体物撞击，强烈振动，液体浸溅及热源烘烤的场所，否则必须作特殊防护处理。5、配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。6、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。7、配电箱、开关箱装设应端正、牢固，固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱的下底与地面垂直距离大于0.6m、小于1.5m。8、配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。金属板与配电箱箱体应作电气连接。9、配电箱、开关箱内的开关电器（含插座）应按其规定的位置，紧固在电气安装板上，不得歪斜和松动。10、配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。11、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。12、配电箱，开关箱的金属箱体、金属电器安装板以及箱内电器不应带电。金属底座，外壳等必须保护接零，保护零线应通过接线端子板连接。13、配电箱、开关箱必须防雨、防尘。七、电器装置的选择1、配电箱、开关箱内的电器必须可靠完好，不准使用破损，不合格的电器。2、总配电箱装设总隔离开关和分路隔离开关，总容断器和分路容断器以及漏电保护器，若漏电保护器同时具备过负载和短路保护功能，则可不设分路熔断器或分路自动开关，总开关电器的额定值、动作额定值应与分路开关电器的额定值，动作额定值相适应。3、总配电箱装设电压表，总电流表，总电度表及其它仪表。4、分配电箱装设带熔断器式总隔离开关和带熔断器式分路隔离开关，总开关电器的额定值，动作额定值应与分路开关电器的额定值、动作额定值相适应。5、每台用电设备应有各自专用的开关箱，必须实行“一机、一闸、一箱、一漏、一锁”制，严禁用同一开关电器直接控制二台及二台以上用电设备（含插座）。6、开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。7、开关箱中必须装设漏电保护器，漏电保护器的装设应符合有关规定。8、漏电保护器的选择应符合国际GB6829-86漏电电源动作保护器的要求，开关箱内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间应小于0.1S。使用于潮湿和有腐蚀介质场所的漏电保护器采用防油型产品，其额定漏电动作应不大于15mA。9、漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。10、总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合，使它具有分级分段保护的功能。11、漏电保护器必须按产品说明书安装、使用，搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查，发现问题及时修理或更换。八、配电线路1、电缆干线应用埋地敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。2、电缆在室外直接埋地敷设深度应不小于0.7m，并应在电缆上下左右各均匀铺设不小于50mm厚的细砂填土后覆盖砖等硬质保护层。3、电缆接头应牢固可靠，并应做绝缘包扎，保持绝缘强度，不得承受拉力。九、接地与防雷1、用中性点直接接地的专用变压器供电的施工现场必须采用TN-S接零保护系统。电器设备的金属外壳必须与专用保护零线连接，专用保护零线（简称保护零线）应与工作接地线、配电室的零线或第一级漏电保护器电源侧的零线相同，具有专用保护线的中性点直接接地系统。2、当施工现场与外电线路共同用同一供电系统时，电气设备应根据当地要求作保护接零，或作保护接地，不得一部分设备作保护接零，另一部分设备作保护接地。3、作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地与防雷接地可使用同一接地体，接地电阻应符合重复接地电阻的要求。施工现场的电气设备和避雷装置可利用自然接地体，但应保证电气连4、施工现场的拌和站、起重机等应安装防雷装置。十、安全用电技术措施1、施工现场临时用电必须采用（TN-S）三相五线制配电系统，设置专用的保护零线，配电系统必须采用“三级配电两级保护”。按施工现场临时用电安全技术规范要求，配电箱应做分级，即总配电箱分配电箱开关箱，开关箱以下就是用电设备，形成三级配电。“两级保护”主要指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。2、在临时配电房处设置一组重复接地装置，接地电阻应小于6，以实测为准。配电房总配电柜外壳应与重复接地线及保护零线做好电气连接。保护零线必须在配电房处做重复接地外，还必须在配电线路的中间处及末端处做重复接地。在设备比较集中地方如搅拌站、钢筋加工房等应做一级重复接地；还有就是在高大设备处如龙门架、吊车等也要做重复接地。保护零线每一组重复接地电阻值应小于6。做防雷接地的电气设备必须同时做重复接地，同一台电气设备的重复接地与防雷接地可使用同一组接地体，接地电阻应符合重复接地电阻值的要求。3、施工现场所有配电箱极用电设备金属外壳应做好保护接零。保护零线必须采用绿/黄双色线，严格与相线、工作零线相区别，杜绝混用。用电设备的保护接零应与配电房总配电柜内引出的专用保护零线（PE线）连接，并不得串线连接。由配电箱或开关箱引至用电设备之间的专用保护零线，应为截面不得小于2.5的绝缘多股铜芯软线（采用黄、绿双色线），保护零线不得装设开关或熔断器。4、每台用电设备应有各自专用的开关箱，必须实行“一机一闸一漏一箱一锁”制，严禁用一个开关电器直接控制二台及二台以上用电设备（含插座）。所有用电设备必须通过开关箱控制，并设置漏电保护装置。为便于维修和检查，漏电保护器应装设在电源隔离开关的负荷侧。分配电箱（或总配电箱）和开关箱内配置两级漏电保护器的额定漏电动作电流和额定漏电动作时间应做合理配合，使之具有分级分段保护的功能。5、配电箱的安装位置：施工现场临时用电安全技术规范规定，分配电箱应装设在用电设备或负荷相对集中的地方，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。考虑到当发生电气及机械故障时，能够迅速切断电源，减少事故持续时间，也便于管理，配电箱的安装高度按照本方案第六项第7条办理。所有配电箱采用成品箱，箱内的连接线采用绝缘导线，接头不得有外露部分，进出线在配电箱的底部并加装护套。移动式配电箱的进出线必须采用橡套电缆。6、焊接机械设备应放置在防雨和通风良好的地方。焊接现场与作业点下方10米以内不准堆放易燃易爆物品和杂物。交流弧焊机变压器的一次侧电源线长度不应大于5米，进线处必须设置防护罩；焊接机械的二次侧宜采用YHS型橡皮护套铜芯多股软电缆，长度应不大于30米，电缆线应采用整根的，中间不得有接头。7、手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头；在潮湿和有水的场所，负荷线应采用YHS型橡皮护套电缆，且不得承受外力拖拉和挤压；手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损；使用前必须做空载检查，并作好记录，运转正常后方可使用。8、现场照明灯具的金属外壳必须做保护接零。单相回路的照明开关箱必须装设漏电保护器。室外安装的照明灯具距地面低于3米、室内安装的照明灯具距地面低于2.4米时，使用36V安全电源。使用行灯和潮湿场所照明电源电压不得大于36V。照明变压器必须使用双绕组型，严禁使用自耦变压器。照明系统中每一单相回路上的灯具和插座数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。安装在露天工作场所的照明灯具和安装在厨房的照明灯具应采用工厂型防水防尘灯。现场工作本月内照明灯应集中在照明开关箱内控制。9、所有配电箱均应标明其名称、用途，并作出分路标识。对配电箱、开关箱内电器装置应每月进行巡视检查和维护一次，还应对运行中的漏电护器随时进行检查，至少每月两次，并作好检查记录。一旦检查到漏电保护器已坏，应立即断电更换。10、建立电气检查，维修制度，做好日常和定期的检查、维修工作，及时发现和消除隐患，并建立检查、维修工作记录，记载检查、维修时间、地点、设备、内容、技术措施、处理结果以及检查、维修人员、验收人员等。安装、维修或拆除临时用电工程，必须由持证电工完成，同时有监护电工在场，并做好工作记录，禁止带电作业。在电气设备醒目部位应设“严禁靠近，以防触电”或“有电危险”的警示标志。11、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修进行分片、分块、分机，并且落实到人，加强施工安全用电管理。12、施工现场电气设备的设置，安装，防护，使用与维修，必须符合JGJ46-88施工现场临时用电安全技术规范的要求。十一、电气防火技术措施1、合理配置和更换各种保护电器，针对电器和设备的过载、短路故障等，应对电器和设备进行可靠接地保护。2、在电气装置和线路周围不准放易燃易爆和强腐蚀介质；不使用火源。3、配电房（室）内应配置砂箱和绝缘灭火器并禁止烟火。施工现场一旦发现电器着火，应立即将有关电源切断，并使用绝缘灭火器灭火。4、施工现场生活用电不得使用电炉，照明线路不得乱拉乱接。宿舍内不得在床上装设开关或插座，灯泡容量超过60W的应采用瓷质灯头。十二、施工用电安全管理小组组 长：裴世敏（项目经理 ） 副组长： 吴东升(项目副经理) 专业负责人：(供电部门人员) 安全员： 朱庆(项目部专职安全员) 维修电工： (拌和场持证电工) 值班人员：(各施工班组长)十三、安全用电管理体系及岗位职责1、安全用电管理体系（附件）2、安全用电管理机构的职责（1）、项目部分管领导：协助项目经理具体管理安全用电工作，组织公司对项目工程的安全大检查，主持对项目用电安全目标责任考核。（2）、施工队队长：所管工程的用电安全第一责任人，负直接领导责任；认真贯彻执行国家和省、市有关安全用电法规、标准和规范；认真组织实施安全用电技术措施，确保安全用电经费的合理投入；组织定期安全用电检查，消除事故隐患，制止违章作业和违章作为；负责员工的入场用电安全教育和安全技术培训工作；负责对施工现场使用的用电设备和临时用电线路组织检查验收，合格后方准使用；负责建立健全用电安全岗位责任制度，对实际情况组织检查和考评；不使用无证人员上岗作业；不使用伪劣防护设施和用品；发生用电安全事故要立即上报，保护好现场，参加事故的调查；拟订安全用电预防措施，并组织实施。（3）、施工队副队长：宣传贯彻执行国家和省、市有关用电法规、标准和规范，宣传贯彻执行公司项目的用电安全管理规章制度，落实安全用电管理目标；协助项目经理具体分管项目的用电安全工作，对项目施工用电安全负直接领导责任；负责组织实施用电安全技术措施，确保安全目标的实现；组织经常性的用电安全检查，对所检查的用电安全隐患及时督促整改排除；保证用电安全措施计划落实，不使用伪劣防护设施用品；发生用电安全事故要立即上报，保护好现场，积极组织抢救，协助调查处理。（4）、专业技术负责人：宣传贯彻执行国家和省、市有关用电法规、标准和规范，宣传贯彻执行公司项目的用电安全管理规章制度，落实安全管理目标；对施工生产中有关用电安全工作负完全技术责任；组织编制单位工程临时用电施工组织设计，按规定完善报批手续，指定落实项目工程用电安全保证措施计划；负责向用电安全管理人员，操作工人进行用电安全技术交底；参与用电安全检查，参与事故调查。（5）、项目部专职安全员：坚持用电安全日常检查和定期周检、月检制度，对项目用电安全工作负监督检查责任；参加用电安全教育，用电安全检查，用电安全技术交底，用电安全事故的调查；在临时用电设施的验收工作中发挥监督检查作用；做好用电安全记录，报告报表，配合有关部门搞好临时用电安全工作；有权制止违章指挥，违章作业，发现隐患立即提出整改，并严格复查，对违章者有权按规定罚款处理，直至停工整改；查验电工作业人员持证上岗；在执行用电安全监督中，应忠于职守，坚持原则。（6）、维修电工、值班人员：维修电工必须持证上岗，落实施工临时用电安全制度；负责供电设备的运行及维护，并按有关规定 ，定期进行电气性能试验；各种电气设施应定期进行巡视检查，每次巡视检查的情况和发现的问题应记入运行日志中；值班人员单独值班时，不得从事安装及检修工作；接引电源工作，必须由持证电工进行。（7）、各施工班组机械操作人员：自觉接受用电安全知识的教育，遵守用电安全管理制度，严禁非电工拆装电气设备，严禁乱拉乱接电源；牢固树立安全用电自我保护意识；发现安全隐患，应立即报告。十四、施工临时用电应急预案1、自救： 当自己不慎触电时要保持冷静，迅速脱离电源，另外防止摔伤，撞伤等二次事故。2、互救： 发现有人触电时，应迅速使人脱离电源，一般采用如下方法：（1）、迅速关掉开关，切断电源。（2）、如开关离触电地点很远，则应用绝缘良好的电工钳或干燥木把的利器将电线剪断或砍断。（3）、如上述方法无法实施，救护人员可用绝缘物包在手上去拉触电者的衣服，使其脱离电源。（4）、在使触电者脱离电源的同时，要防止触电者发生坠落等二次事故。3、立即就地诊断： 当触电者脱离电源后，应立即就地进行诊断，以免贻误时机。（1）、触电者的伤势不重，神志清醒，应使触电者在通风场所卧下安静休息，不要走动，派专人监护，待医生前来检查或将触电者抬往医院治疗。（2）、触电者的伤势较重，已昏迷失去知觉，但心跳和呼吸还正常，应使触电者在通风场所平卧，衣应解开，以利于呼吸，同时加强心跳和呼吸的观察，一旦心脏停止跳动或停止呼吸，立即做进一步的抢救。（3）、触电者的伤势严重，已处于“假死”状态，即人已昏迷，心跳停止跳动或呼吸停止，除呼救外，应分秒必争，针对不同情况正确的实施不同的抢救方式，前往医院的途中也不能终止急救，急救的方法主要由口对口（鼻）人工呼吸法和胸外心脏挤压法组成。4、触电应急抢救： 一旦发生触电事故按上述方法处理，现场任何人员接到呼救信号立即呼叫现场值班车辆，如无车辆则直呼，并在触电现场或场门口等待。附件：一、现场用电负荷计算二、安全用电管理体系框图二一年二月二十七日 附件一： 现场用电负荷计算负荷计算（采用需要系数法进行负荷计算，用电设备的需要系数Kx，cos，tg见附表）用电设备名称Kxcostg拌和设备10台以下10台以上0.70.60.680.651.081.17型材切割机、钢筋调直机、门式起重机、手持电动工具10台以下10台以上0.70.650.70.651.021.17交流弧焊机、10台以下10台以上0.450.350.450.41.982.29（1）交流弧焊机，查表Kx=0.45，cos=0.45，tg=1.98Pe1=42kwPjs1=KxPel=0.4542=18.9kwQjs1=Pjs1tg=18.91.98=37.42KVAr(2)型材切割机，查表Kx=0.7，cos=0.7，tg=1.02Pe2=4.4kw Pjs2=KxPe2=0.74.4=3.08kw Qjs2=Pjs2tg=3.081.02=3.14KVAr(3)钢筋调直机，查表Kx=0.7，cos=0.7，tg=1.02 Pe3=4.4kw Pjs3=KxPe3=0.74.4=3.08kw Qjs3=Pjs3tg=3.081.02=3.14KVAr（4）门式起重机，查表Kx=0.7，cos=0.7，tg=1.02Pe4=50kw Pjs4=KxPe4=0.750=35kw Qjs4=Pjs4tg=351.02=35.7KVAr（5）拌和设备，查表Kx=0.7，cos=0.68，tg=1.08 Pe5=100kw Pjs5=KxPe5=0.7100=70kw Qjs5=Pjs5tg=701.08=75.6KVAr（6）手持电动工具，查表Kx=0.65，cos=0.65，tg=1.17 Pe6=9.6kw Pjs6=KxPe6=0.659.6=6.24kw Qjs6=Pjs6tg=6.241.17=7.3KVAr（7）办公室照明：Pjs7=10kw总有功功率：查表取同期系数KQ=0.9, Pjs=KQ(Pjs1+ Pjs2+ Pjs3+ Pjs4+ Pjs5+ Pjs6+ Pjs7)=0.9（18.9+3.08+3.08+35+70+6.24+10）= 146.3kw总无功功率：Qjs=KG(Qjs1+ Qjs2+ Qjs3+ Qjs4+ Qjs5+ Qjs6) =0.9（37.2+3.14+3.14+35.7+75.6+7.3）=162.08KVAr总视在功率：Sjs=（Pjs2+Qjs2）1/2=(146.32+162.082) 1/2 =218KVAr总电流计算：IJS= Sjs/31/2U= 218/(31/20.38)= 331.6A总回路电流计算： IJS= Pe/( 31/2U cos)=220.4/(1.9320.380.7)=479A本项目为大型施工现场，可选用一台315KVA变压器。附件二：施工用电管理体系框图项目部安全生产领导小组施工用电安全管理组专职安全员：朱庆副组长：吴东升长 供电部门专业人员 持证电工：杨龙生附属施工队桩基施工队拌 和 站梁板预制场桥梁施工队组长：裴世敏安全用电无事故【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
