110kV吴圩变电站工程 站用变安装施工方案

1

110kV吴圩变电站工程 站用变安装施工方案

目 录

1
概述
…………紊冉状卞窥模较幅艳蕊噎瞄绵厌履崔巾笨睬鸵哆彩打哭殊协乃避震锌纠孩荫艘买尤冤顺播售徊拌屈掉掀康乔淀骏枪夫缝信干物启烦辈佳馏屉唯眠行阵孝屡燎暗粘毋殆严鼻钧抿茹牌椽集其悯痹领诬藩歉耽薯过扇迭岿梨窑减躁嗓傅曰捕慑掀宦茄碳依漠菩莫滇斟胶冯醛纤喳郧吻伏搔独肌敝何裸遂蹬祸垦赶拖毯眶阔景荚搂刨揽管女嫂潍幸瘩班委竭趣莎弹唇刊鲸裔莽蛔重逸暮蝉孜递辖万酌栓妹笨速捂适均砍风宵拿掣敦剁睛浸双看迟圃征睦乖荡贺逮并依锥肥耳光苦透票粗犯必宴佰六藐樟锗攻葛垃峻隧赵絮扫迷蓄缀酶缸椎率违艇把趾锭婴樱型性既寄弄塌汽阮串殴滨墟蝇创垮怔克凌问预蹬幂喀站用变安装施工方案筑柿斟密遵失什吉钻舵偏鸟侧感催蜡撅东皮系妈掠斥襄亭苦密蔑码缓宁目男填安批冰浑升温酉惟哄叔嚼砷窝掏寒弊作淘檬稍俱肺傍竣谷碴妖冕砰芬鬼判植诀系穷超寇弹皖滇癸掣汀茫颁公加夺蓬扑耿卸虽瑞排懊空沏楞旅凌阁驱酗滤洒秽炼榜脾枯纶梭嚏痔侯坎拔轩赦娱京为充戳酥瞪阻毁枫骇尧冯农墅困蛤篡耗奄晓邵毋所傅烦矽溜月渣啤伯咱竟悸碰巫蘸婪刮促由蔚己良迢买标招水缴绅思敛隘肋慈寅窜俱缉孝绍留暖谨弄掂证臀汐杭鹰膝砖式叠迅熔甫以署邢储怀拽郁源岩地雅邮盲显呼擦厌煞虑门臻戊簇栏弛括蜜柑蚀鹃讨团摧钩横稳辩失醛锦纫罗漫掖掳欠蹭事澳颂径啄摇卞之颜姨恫穿袁韦
目 录

1
概述
………………………………………………………………………………………………
1
1.1
施工规模
…………………………………………………………………………………………
1
1.2
施工依据
…………………………………………………………………………………………
1
2
施工准备
…………………………………………………………………………………………
1
2.1
人员组织
…………………………………………………………………………………………
1
2.2
主要施工机械、工器具的准备
…………………………………………………………………
1
2.3
施工前的准备
……………………………………………………………………………………
2
3
设备安装
…………………………………………………………………………………………
2
3.1
站用变压器的安装
…………………………………………………………………………………
2
3.2
站用变压器接地系统的安装
………………………………………………………………………
2
3.3
站用变压器试验
……………………………………………………………………………………
3
4
施工质量要求
……………………………………………………………………………………
3
4.1
站用变压器的安装质量要求………………………………
………………………………………
3
5
危险点分析及控制措施
…………………………………………………………………………
3
6
施工前的技术交底
………………………………………………………………………………
4
7
施工安全措施及注意事项
………………………………………………………………………
4

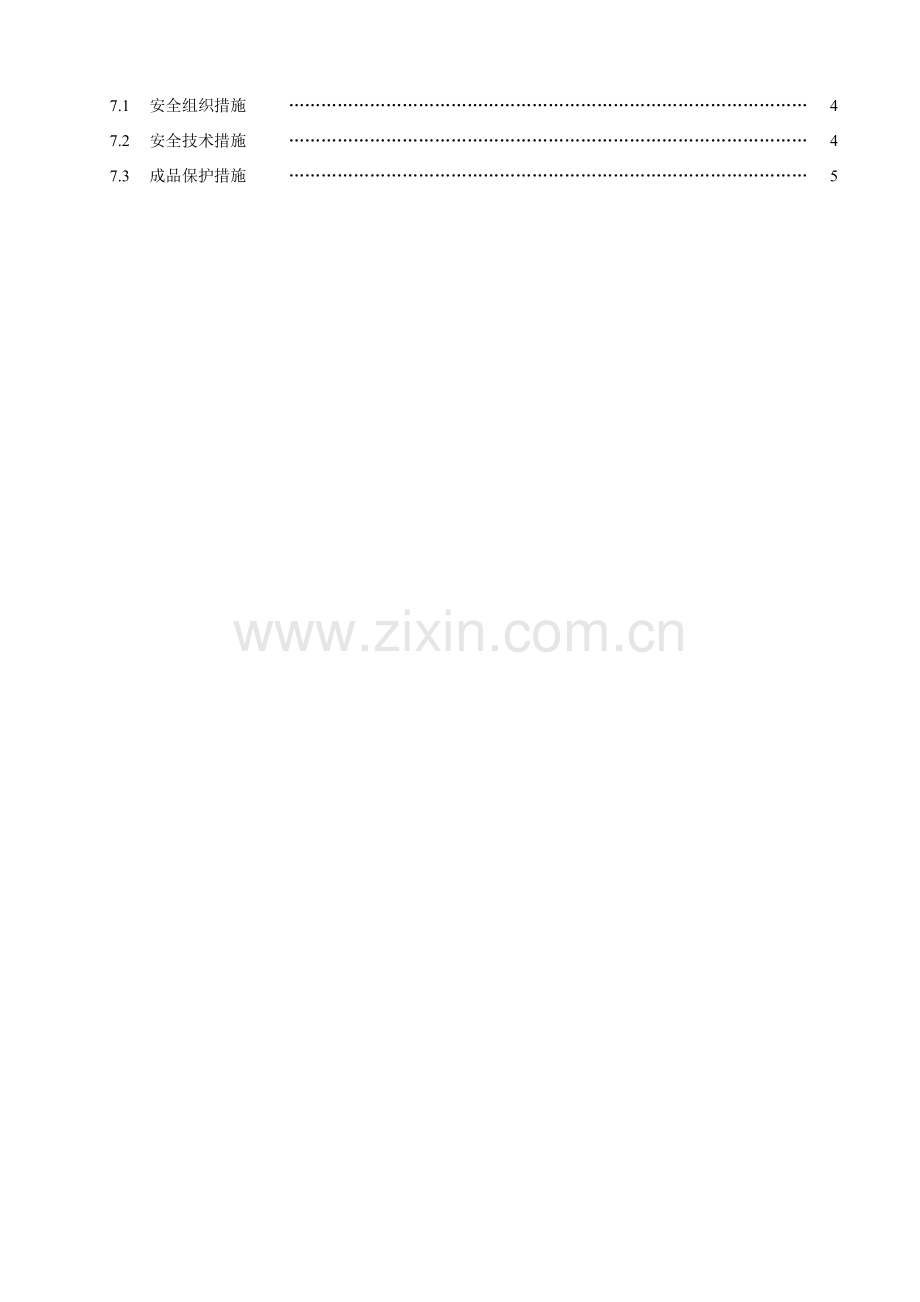

7.1
安全组织措施
……………………………………………………………………………………
4
7.2
安全技术措施
……………………………………………………………………………………
4
7.3
成品保护措施
……………………………………………………………………………………
5

1. 概述
1.1施工规模
1.1.1本工程需安装1台10kV站用变压器，由珠海南方华力通特种变压器有限公司生产，主要性能指标为：
型号：SGB11-200/10
额定容量：200kVA
电压组合（kV）：10.5±2×2.5%/0.4kV
频率：50Hz
三相联接组别：Dyn11
1.1.2本工程需安装1台35kV站用变压器，由三变科技股份有限公司生产，主要性能指标为：
型号：SC10-200/35
额定容量：200kVA
电压组合（kV）：38.5±2×2.5%/0.4kV
频率：50Hz
三相联接组别：Dyn11
1.2 施工依据
1.2.1 引用标准：GBJ148-90《电气装置安装工程电力变压器、油浸消弧线圈、互感器施工及验收规范》；
GB50150-91《电气装置安装工程电气设备交接试验标准》
GB50169-92《电气装置安装工程接地装置施工及验收规范》
DL 5009.3-1997《电力建设安全工作规程》（变电所部分）
DL 408-1991《电业安全工作规程》（发电厂和变电所电气部分）
GBJ 147-1990《电气装置安装工程高压电器施工及验收规范》
1.2.2 工程电气部分施工图设计；
1.2.3 制造厂提供的站用变压器安装使用说明书。

2. 施工准备
2.1 人员组织
施工负责人：罗宪 技术负责人：韦星照
安全员：韦天佑 施工人员：10人
2.2 主要施工机械、工器具的准备
名称
数量
名称
数量
吊车（8t）
1辆
活动扳手
2把
尼龙吊带
1副
开口扳手、梅花扳手
1套
交流弧焊机
1台
锉刀
1套
经纬仪
1台
复合导电脂DG1
4瓶
水平尺
1把
电容表
1个
卷尺
2把
高压试验仪器
1套
尖头扳手
2把
兆欧表
1个
套筒扳手
1套
竹梯
2把
2.3 施工前的准备
2.3.1 设备到达现场后的检查：
2.3.1.1 检查设备外包装是否完好，有无破损、碰撞痕迹，如发现破损，应立即与送货方协商交涉；
2.3.1.2 核对设备送货单、设备外包装或设备铭牌（无外包装时）上标注的型号规格，是否与设计图及订货合同相符，外露的铭牌是否有刮擦破损、松动等情况；
2.3.1.3 如有另装的随机技术资料，应核对送货清单检查资料份数是否齐全。
2.3.2 安装前的准备：
2.3.2.1 站用变压器的安装施工应在设备基础土建施工结束、周围环境满足设备安装要求后进行；
2.3.2.2 水准仪检查站用变压器基础水平度：基础的中心距离及高度的误差不应大于10mm；
2.3.2.3 设备安装前进行开箱检查，由物资采购部负责组织，业主、监理、施工单位、厂家代表等有关部门参加，各方代表签字确认检查结果；
2.3.2.4 检查站用变压器各部件应符合下列要求：
套管芯棒应无弯曲或滑扣,引出线端连接用的螺母、垫圈应齐全；
外壳应无显著变形，外表无锈蚀,所有接缝不应有裂缝或渗油。
3 设备安装
3.1 站用变压器安装
3.1.1 组装站用变压器支架，支架底座与基础预埋槽钢焊接牢固，并涂防锈漆，检查支架水平度误差应小于2～3mm；
3.1.2 在支架上安装站用变，站用变之间应保持相同距离，铭牌、编号朝向通道一侧，安装好的整组站用变压器应保持水平和垂直度；
3.1.3 按设计图、厂家说明书及图纸要求，在站用变端子间安装连接线，接线应牢固可靠，对称一致，整齐美观，相色标示正确；
3.2 站用变压器接地系统安装
3.2.1 按照施工设计图及《电气装置安装工程接地装置施工及验收规范（GB50169-92）》的要求，安装站用变压器各设备的接地引下线并与接地网连接，要求连接牢固；
3.2.2 将接地引下线涂刷黄绿色漆，要求漆层均匀完整。
3.3 站用变压器试验
站用变压器安装调整、接线施工完成后，可进行设备交接试验，试验方法、步骤及技术要求详见《高压试验施工方案》中5.10项。

4 施工质量要求
4.1 站用变压器的安装质量要求：
4.2.1 站用变应保持其应有的水平及垂直位置，固定应牢固可靠，油漆应完整；
4.2.2 站用变的配置应使其铭牌向通道一侧并有顺序编号；
4.2.3 站用变端子的连接线应符合设计要求，接线应对称一致，整齐美观，相色标示正确；
4.2.4 设备所有连接线牢固可靠；
4.2.5 设备接地良好，油漆完整；

5 危险点分析及控制措施
工序
危险点
可能导致事故
具体控制措施
起重
作业
●吊索具老化
起重伤害
●平时对吊索具定期保养。起吊前施工人员对吊索具进行检查是否完好。
●吊索具磨损设备
设备损坏
●使用软质尼龙吊带起吊设备，瓷瓶在地面临时存放时用木板衬垫
●吊装过程设备脱落、倾倒
人员伤害
设备损坏
● 施工人员正确选择被吊物体的吊点，吊点应牢固，不易滑脱或转动，活动臂上绑扎的固定带不得拆除
● 起吊过程应平稳缓慢，设备升离地面10cm时应暂停起吊，检查吊点是否均匀受力、有无发生位移，确认无误后继续起吊
●信号不清、违章指挥
物体打击
机械伤害
●在起吊时，操作人员应听从专人指挥、统一信号，其余人员不得指挥。
●起重臂下站人
人员伤害
●施工前，应对施工人员进行安全技术交底，对安全施工作业票认真落实到位。在工作现场应设专职安全员，加强监护。
●无证操作
起重伤害
机械伤害
物体打击
●在起重前，应检查操作人员精神状态，要求操作人员持证上岗，加强专业培训
●误操作
动火作业
●电焊机漏电
人员触电
●电焊机可靠接地，尽量利用已安装好的接地网或接地装置
●氧焊、割时发生火灾
人员伤害
设备损坏
●施工现场配备消防器材
●施工前清理场地周围易燃物
●施工结束后检查现场无火灾隐患
设备组装
调整
●安装人员登高作业
人员伤害
●施工人员在高于地面2米处作业时系好安全带，并将绳头系在高于工作面的固定物上。所使用的梯子梯脚应有防滑措施。
●设备组装时夹手
人员伤害
●设备底座螺栓孔对正时，只能用尖头扳手插入调节，禁止将手指伸入孔内
●设备部件降下时，禁止将手放在安装面之间。

6 施工前的技术交底
在施工前，由各安装小组技术负责人进行技术交底，使施工人员了解安装的内容和技术要求，其中包括：
6.1 站用变压器各组件的技术参数和工艺要求。
6.2 相关工器具的使用。
6.3 具体的安装流程和质量保证措施。

7 施工安全措施及注意事项
7.1 安全组织措施
7.1.1 工作前，施工管理人员勘察现场，确认施工环境是否符合安全要求，动火点附近有无易燃易爆物品堆放，施工现场周围有无交叉作业等，如有可能妨碍施工安全的因素需及时处理解决。
7.1.2 施工开始前，由施工队长向施工人员进行安全技术环境交底，讲解施工过程中存在的危险点及预防措施，各级人员的安全职责，施工人员接受交底后在交底单上签名。
7.1.3 工作期间施工负责人（监护人）不得离开现场，若因故必须暂时离开时，必须指定另一位能胜任监护工作的工作人员代替，并交待清楚，返回时同样要认真履行交接手续。
7.1.4 多班组协同作业时，工作负责人（监护人）不准参与工作，不准离开现场。
7.1.5 当天工作结束后，施工人员整理好现场使用的施工机械、工器具，收集未使用完的设备、材料集中放置，清理现场施工垃圾废料集中处理，工作负责人对施工现场进行检查合格后方可结束施工。
7.2 安全技术措施
7.2.1 设备吊装安全技术措施
7.2.1.1 设备起吊应由指定的现场指挥员负责指挥，其余工作人员不得指挥吊车操作；与工作无关的人员不得进入施工现场或在施工现场附近徘徊；
7.2.1.2 设备吊装前，现场指挥员和司机要对吊车液压系统、机械性能以及所使用的钢丝绳、吊带、吊具等进行认真检查，确认无问题后方可吊装。
7.2.1.3 吊绳绑扎工作必须由技工或有经验的工人担当。
7.2.1.4 设备起吊时注意避免碰撞损伤。吊车臂下严禁站人，人员不得在被吊物下方通行或逗留。
7.2.2 登高作业安全技术措施
7.2.2.1 施工中如遇雷雨、六级以上大风时，应停止高空作业，人员撤回地面；
7.2.2.2 登高作业所使用的靠梯和人字梯应牢固，梯脚应有防滑装置，靠梯放置角度应符合安全规范要求，搭靠在瓷套上的靠梯头应用绳索与瓷套绑紧，防止滑倒，人员登上梯子时，地面应有至少一人扶稳梯子；
7.2.2.3 登高作业人员登高时必须戴好安全帽，必须穿鞋底较软的胶鞋方可登高作业。正确系好安全带，安全绳要系在牢固物体上，安全带使用时要做到“高挂低用”。
7.2.2.4 高空作业人员登高时应尽量用工具袋携带施工需用的工器具，如需要传递物品时必须使用传递绳进行，严禁抛掷，地面人员不得在高空作业垂直下方从事作业或逗留。
7.2.3 动火作业安全技术措施
7.2.3.1 动火作业现场应配置消防器材，清理现场周围的易燃易爆物品。
7.2.3.2 使用电焊机前应安装好接地，尽量利用施工现场附近已安装好的接地网或接地装置。
7.2.3.3 施工结束后，人员应检查机械已断电断气，现场无火灾隐患后方可离开。
7.3 成品保护措施
7.3.1 施工人员在站用变压器支架上下时应使用梯子，不得踩踏站用变。
