华为存储解决方案.docx

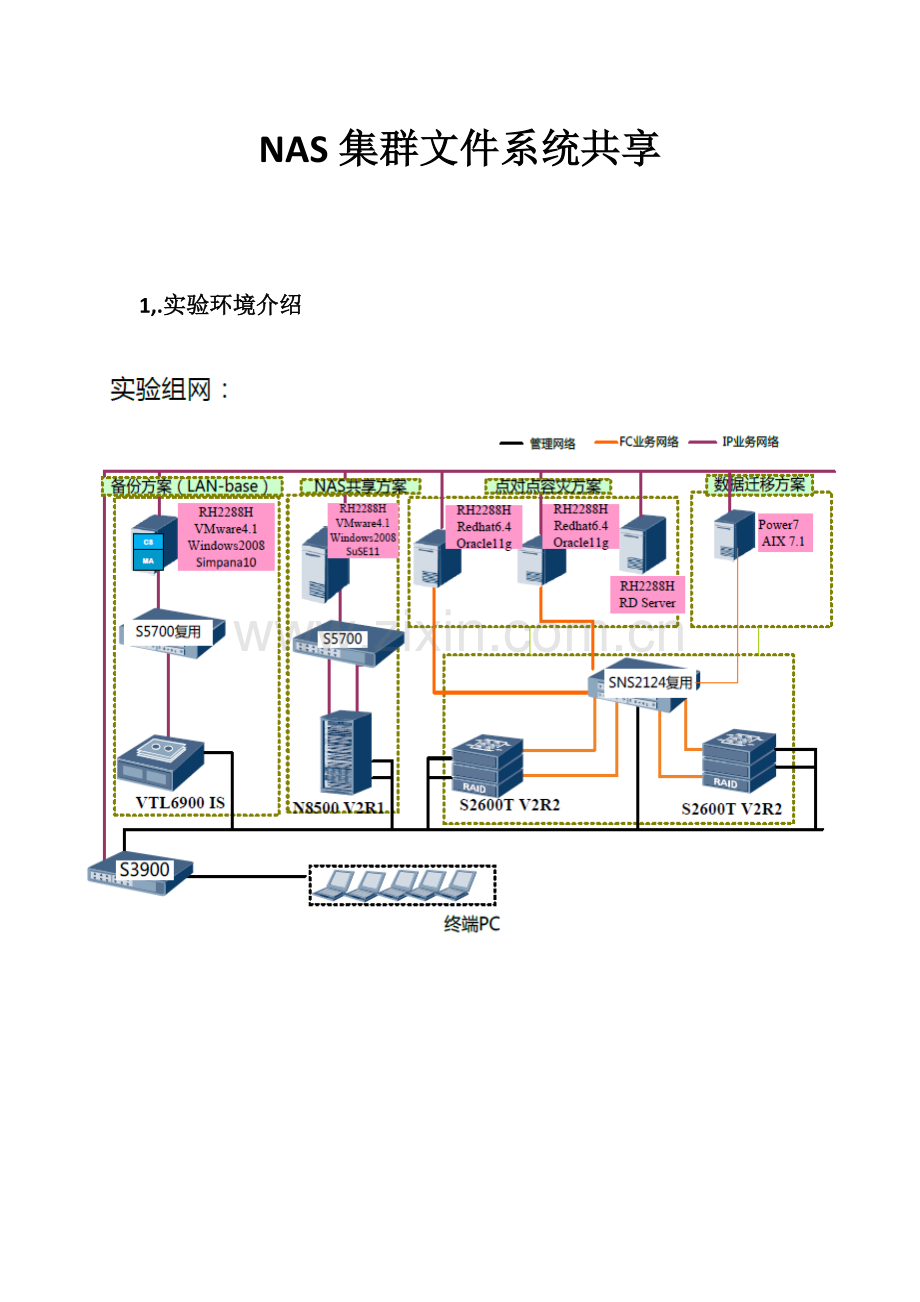

NAS集群文件系统共享

1,.实验环境介绍

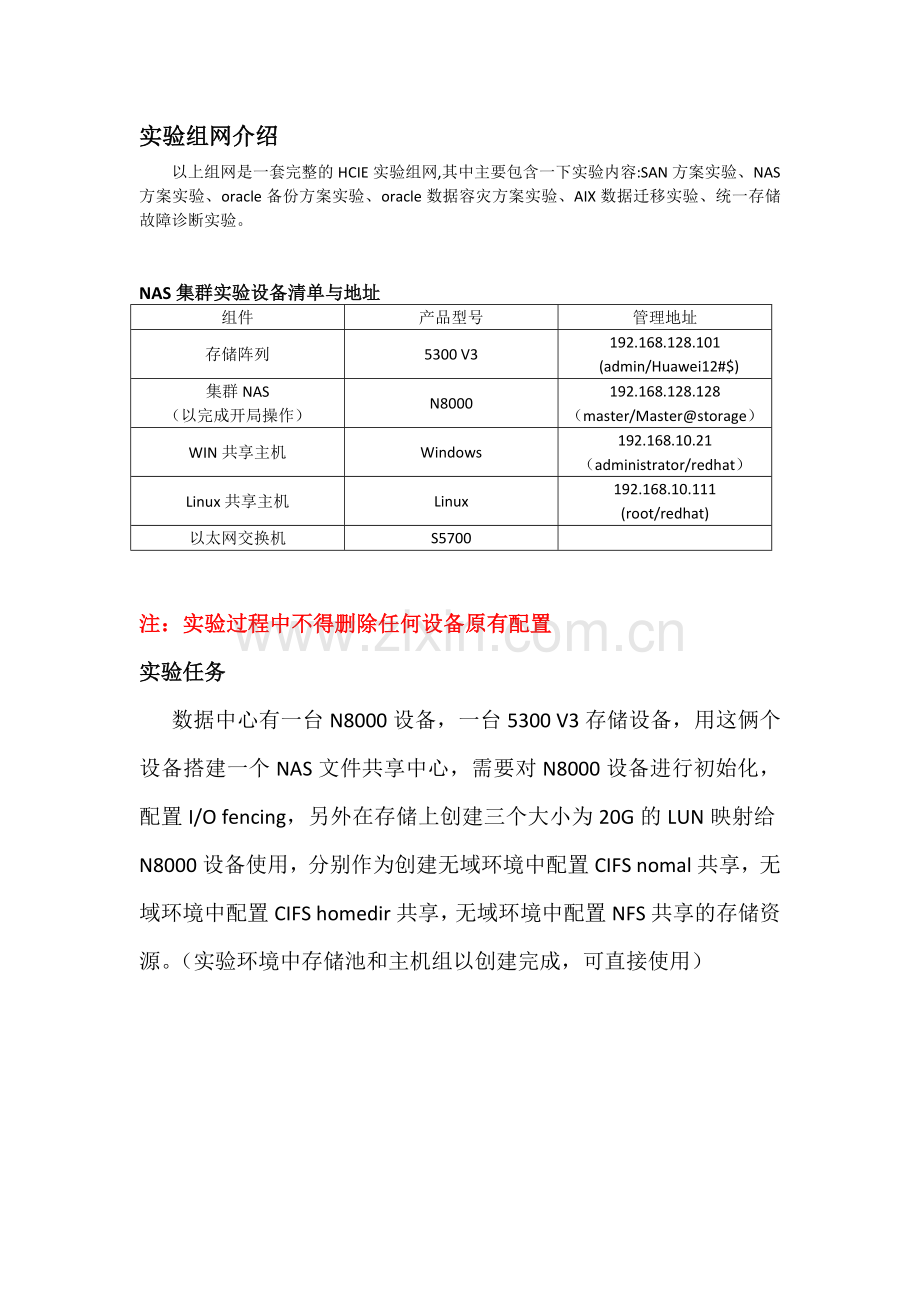

实验组网介绍
以上组网是一套完整的HCIE实验组网,其中主要包含一下实验内容:SAN方案实验、NAS方案实验、oracle备份方案实验、oracle数据容灾方案实验、AIX数据迁移实验、统一存储故障诊断实验。

NAS集群实验设备清单与地址
组件
产品型号
管理地址
存储阵列
5300 V3
192.168.128.101 (admin/Huawei12#$)
集群NAS
（以完成开局操作）
N8000
192.168.128.128
（master/Master@storage）
WIN共享主机
Windows
192.168.10.21
（administrator/redhat）
Linux共享主机
Linux
192.168.10.111
(root/redhat)
以太网交换机
S5700

注：实验过程中不得删除任何设备原有配置
实验任务
数据中心有一台N8000设备，一台5300 V3存储设备，用这俩个设备搭建一个NAS文件共享中心，需要对N8000设备进行初始化，配置I/O fencing，另外在存储上创建三个大小为20G的LUN映射给N8000设备使用，分别作为创建无域环境中配置CIFS nomal共享，无域环境中配置CIFS homedir共享，无域环境中配置NFS共享的存储资源。（实验环境中存储池和主机组以创建完成，可直接使用）

N8000业务配置流程

实验步骤：
1.配置存储单元；
①创建三个大小为20G的LUN，分别取名为FS1、FS2、FS3，并且分为用作三个文件系统；
②创建fencing、meta dataLUN，用于N8000；

同样方法创建所需要的fencingLUN与meta data LUN；

2.检查集群CPU、硬盘运行状态
利用putty软件登陆NAS集群CLI界面，并用master用户登陆

查看集群cpu、硬盘运行状态

3.配置并查看fencing盘和meta data盘

创建meta data盘

3.创建文件系统
在浏览器输入NAS管理地址,进入NAS管理GUI界面

3.1 利用FS1/FS2/FS3分别创建三个文件系统

用上图同样的方法,创建其余俩个文件存储池;

创建文件存储池完成后,开始创建相对应的文件系统

用同样的方法创建其余俩个文件系统

4.创建无域环境中的nomal共享,并在共享目录下新建文件

CIFS nomal共享成功，在win共享主机查看cifs共享，并用所创建用户登陆

在共享目录下创建文件夹成功，CIFS nomal共享完成。

5.在无域环境中创建homedir共享，并在共享主目录下创建文件夹

Cifs服务在nas管理界面操作完成，在共享主机访问cifs共享

NAS集群homedir共享配置完成

6.创建无域环境中的NFS共享，并在共享主目录中创建文件夹。

NFS服务创建完毕，现在在NFS客户端查看共享并使用共享；

至此，NAS集群文件系统共享管理完成
