仓库仓库管理系统UML课程设计报告.doc

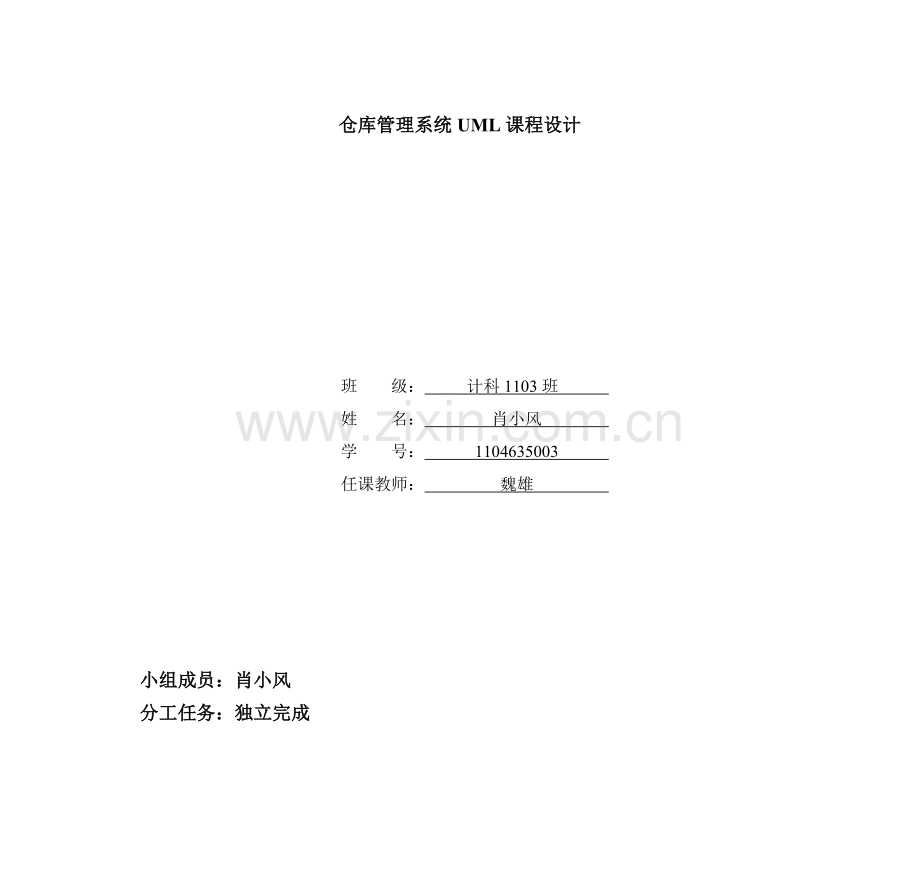

仓库管理系统UML课程设计

班 级： 计科1103班
姓 名： 肖小风
学 号： 1104635003
任课教师： 魏雄

小组成员：肖小风
分工任务：独立完成

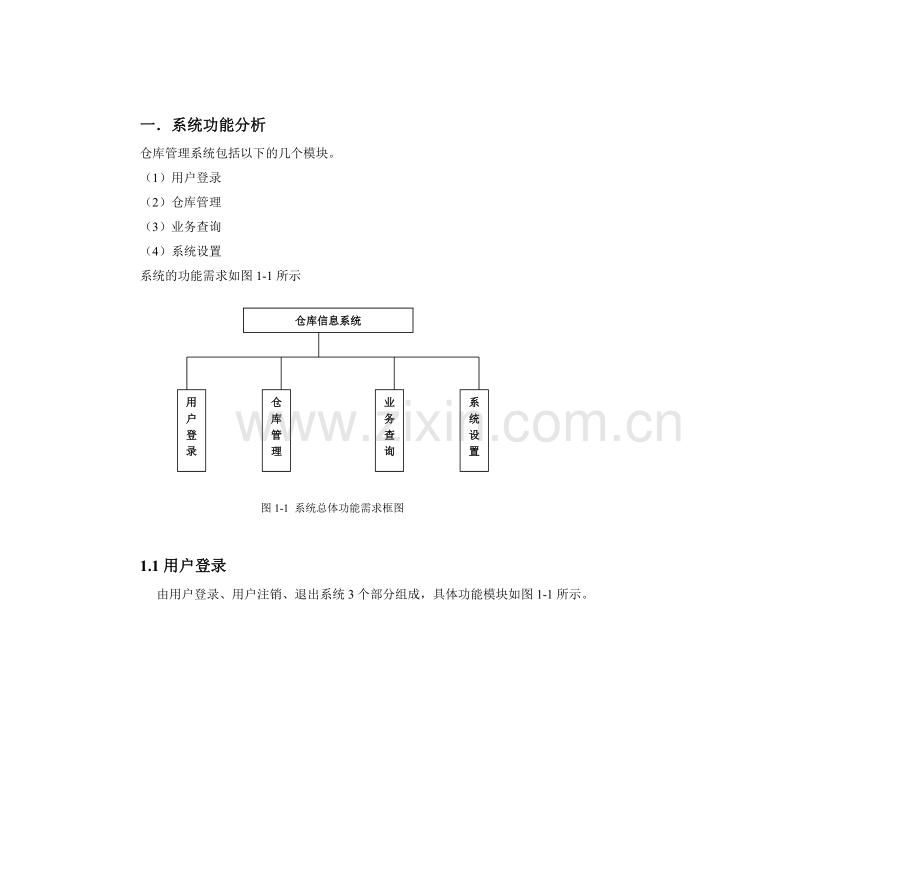

一．系统功能分析
仓库管理系统包括以下的几个模块。
（1）用户登录
（2）仓库管理
（3）业务查询
（4）系统设置
系统的功能需求如图1-1所示
仓库信息系统
用
户
登录
仓
库
管理
业务查询
系统设置
图1-1 系统总体功能需求框图

1.1用户登录
由用户登录、用户注销、退出系统3个部分组成，具体功能模块如图1-1所示。

用户登录
用
户
登录
用户注销
用户退出
图1-1 用户登录包括的功能模块需求框图

1.2仓库管理
仓库管理系统中，包括仓库进货、仓库退货、仓库领料、仓库退料、商品调拨和仓库盘点6个功能模块组成。

仓库管理包括的具体功能模块如图1-2所示。
仓库管理
仓库退货
仓
库
领料
仓库退料
商品调拨
图1-2 仓库管理包括的功能模块需求框图
仓库盘点
仓库进货

（1）仓库进货
在本仓库信息系统中，仓库进货模块要求操作员输入商品号、进货数量、单价和供应商，系统会自动的将当前系统时间作为进货时间更新到数据库，并且会自动统计总进货金额。该操作完成后，相应货物的数量为原数量加进货的数量，并更新数据库。仓库进货功能如图1-3所示。
I：输入新进货物的信息
F：将记录更新到数据库
O：生成新的进货信息列表
图1-3 仓库进货功能

（2）仓库退货
仓库退货功能如图1-4所示。
I：输入退货货物的信息
F：将记录更新到数据库
O：生成新的退货信息列表
图1-4 仓库退货功能

（3）仓库领料

I：输入领料货物的信息
F：将记录更新到数据库
O：生成新的领料信息列表
图1-5 仓库领料功能

（4）仓库退料
仓库退料功能如图1-6所示。
I：输入退料货物的信息
F：将记录更新到数据库
O：生成新的退料信息列表
图1-6 仓库退料功能

（5）商品调拨
商品调拨功能如图1-7所示。
I：输入调拨货物的信息
F：将记录更新到数据库
O：生成新的调拨信息列表
图1-7 商品调拨功能

（6）仓库盘点
仓库盘点功能如图1-8所示。
I：输入盘点货物的信息
F：将记录更新到数据库
O：生成新的盘点信息列表
图1-8 仓库盘点功能

1.3业务查询
业务查询系统中，包括库存查询、销售查询和仓库历史记录查询3个功能模块组成。
业务查询包括的具体功能模块如图1-10所示。
业务查询
库存情况
销售情况
仓库查询
图1-10 业务包括的功能模块需求框图

（1）库存查询
库存查询如国1-11所示。
I：输入商品的商品号
F：到数据库中查询相应信息
O：给出库存信息列表
图1-11 仓库库存查询功能

（2）销售查询
销售查询如图1-12所示。
I：输入商品的商品号
F：到数据库中查询相应信息
O：给出该商品销售信息列表
图1-12 销售查询功能

（3）仓库查询
仓库查询如图1-13所示。
I：输入商品号和查询类型
F：到数据库中查询相应信息
O：给出该商品销售信息列表
图1-13 仓库查询功能

1.4 系统设置
系统设置包括供应商设置和仓库设置两个部分。供应商是货物的提供者，在供应商设置中：用户可以输入详细的供应商信息，包括联系方法、供应商名称和主要经营项目等信息，方便企业管理查询和维护。仓库设置：在本系统中，用户可以将整个仓库虚拟的分成整个仓库，每个仓库储存不同类型的货物，这样方便仓库货物的分类管理，也有利于提高仓库进货、出货的效率。
仓库管理包括的具体功能模块如图1-14所示。
系统设置
供应商管理
仓库设置
图1-14 系统设置包括的功能模块需求框图

（1）供应商管理
供应商管理如图1-15所示。
I：输入供应商的基本信息
F：将数据更新到数据库息
O：给出新的供应商信息列表
图1-15 供应商管理功能

在本功能模块中，用户可以增加新的供应商，需要输入供应商的一些信息，包括供应商号、名称、联系人、联系电话、传真、地址和邮政编码。用户也可以对已经输入的供应商信息进行修改和查询。
（2）仓库设置
仓库设置如图1-16所示。
I：输入新的仓库基本信息
F：将数据更新到数据库息
O：给出新的仓库信息列表
图1-16 仓库设置功能

三．用例文档

3.1登录仓库管理系统用例描述

参与者
普通用户，仓库管理员

基本流程
1. 输入用户名密码
2. 系统验证用户名和密码
3. 登录仓库管理系统

扩展点
1.用户为已经注册的
2．用户不存在或密码错误提示错误信息 请重新输入
3.登录成功后可以选择退出或注销系统

3.2仓库查询模块用例描述
Actor根据物品的类型，编号检索出供应商，提取者详细信息和物品的详细信息

参与者
普通用户，系统管理员

基本流程
4. Actor提交物品的类型，编号等查询条件
5. 信息管理系统按照Actor提交的查询条件检索物品
6. 系统显示搜索到的物品的编号，类型，库存量
7. Actor选中某个物品
8. 系统显示该物品的详细信息，仓库管理员
9. 可以选择操作，打印物品详细信息

扩展点
1.系统没有找到查询的物品
2.系统显示“没有找到该物品”

补充说明
1. 物品的详细信息包括：数量，类型，编号，进货价，出货价，相对应的供货商和提取者的详细信息
2. 供应商的详细信息包括：供应商名称，地址，电话
3. 提取者的详细信息宝库：提取者得名称，所属部门，电话
3.3仓库管理用例文档：
UC1：仓库进货
用例描述
操作员从供应商处进得货物，存入都仓库，并进行库存更新
参与者
操作员，供应商，管理员
补充说明
填写货物的详细信息包括：货物ID，库存量，类别，价格，时间，处理人信息，供应商信息。

UC2：仓库调拨
用例描述
操作员根据各部门需求，将仓库货物由一个部门调拨到另一个部门
参与者
操作员，管理员
补充说明
填写货物的详细信息包括：货物ID，库存量，类别，价格，时间，处理人信息，调拨部门。

UC3：仓库领料
用例描述
物料员根据各部门需求，执行仓库领料
参与者
操作员，物料员
补充说明
1.货物清单包括商品类别、编号、数量等信息
2. 填写货物的详细信息包括：货物ID，库存量，类别，价格，时间，处理人信息，调拨部门。

四．UML图
4.1登录系统
（1）类图

（2）用例图

（3）顺序图

（4）协作图

（5）活动图

（6）状态图

（7）部署图

（8）组件图

4.2 系统设置
(1)用例图

(2)类图

(3)活动图

(4)顺序图

(5) 协作图

(6) 状态图

4.3查询
（1）类图

（2）用例图

（3）时序图

（4）顺序图

（5）协作图

（6）状态图

（7）活动图

（8）组件图

4.4 仓库管理信息系统—仓库管理模块
（1）用例图：

仓库管理子系统用例图

（2）仓库管理类图：

在仓库管理中有12个类和1个接口
在【工作人员】这个类当中主要定义了工作人员的属性和一些相应的操作。
【管理员】【操作员】【物料员】这类是有【工作人员】泛化得来，并加上特有的属性和方法。
【进货模块】【调拨模板】【退货模块】【盘点模块】【退料模块】【领料模块】是是处理相应的业务逻辑，由操作员，管理员，物料员分工操作。
【供应商】【产品库存信息】这两个类主要保留了处理业务逻辑时共同的属性和方法。
打印模块这个接口供处理逻辑的历史记录，实现打印功能。

（3）仓库领料顺序图：

（4）仓库盘点顺序图

（5）仓库调拨顺序

（6）仓库退料顺序图

（6）仓库进货和退货顺序图

（7）仓库领料活动图

（8）仓库调拨活动图：

（9）仓库领料协作图：

（10）仓库调拨协作图：

（11）仓库盘点协作图：
