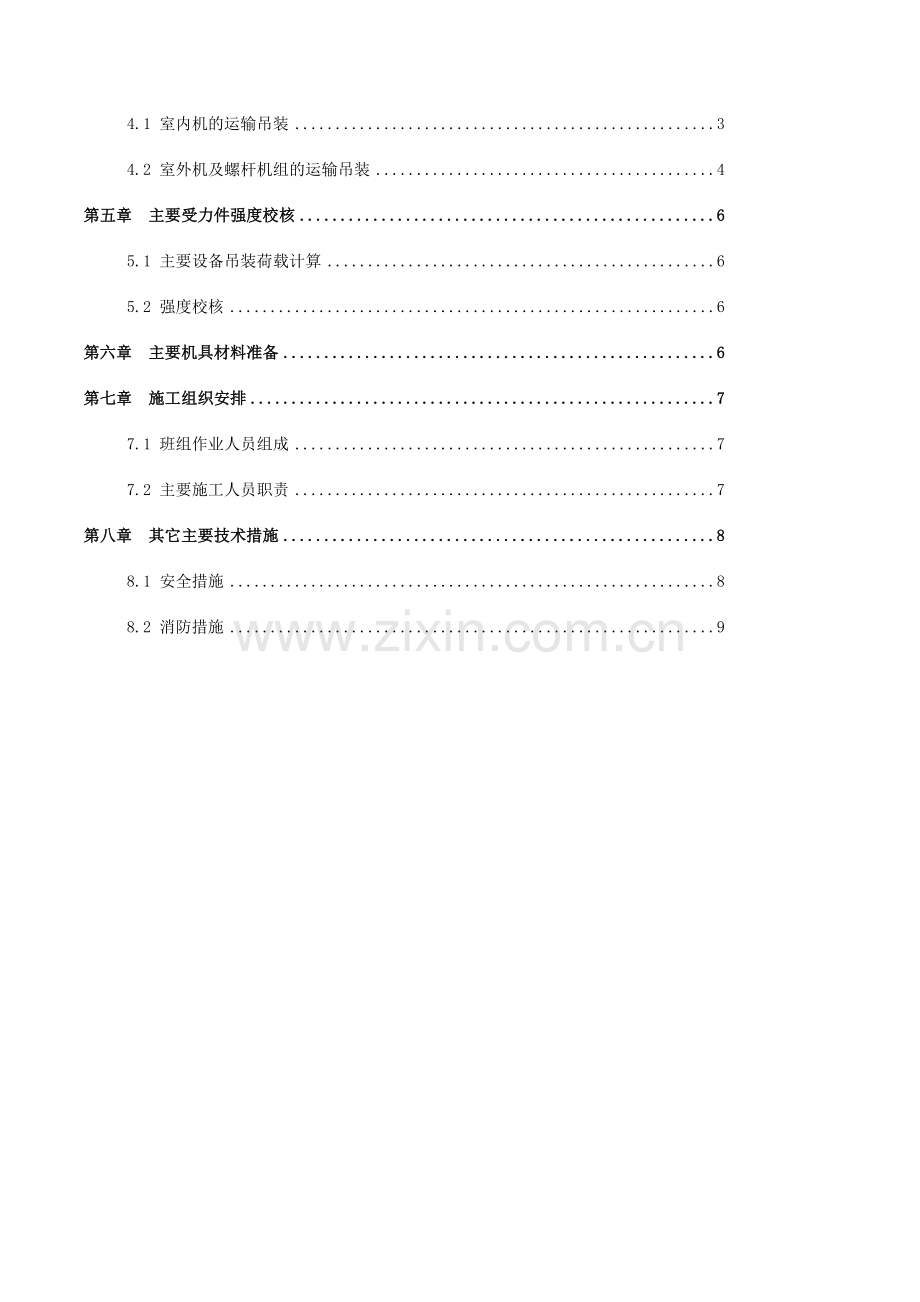

目录
第一章 工程及专业概况 2
1.1工程概况 2
第二章 编制目的及依据 2
2.1 编制目的 2
2.2 编制依据 3
第三章 工程特点 3
第四章 施工流程 3
4.1 室内机的运输吊装 3
4.2 室外机及螺杆机组的运输吊装 4
第五章 主要受力件强度校核 6
5.1 主要设备吊装荷载计算 6
5.2 强度校核 6
第六章 主要机具材料准备 6
第七章 施工组织安排 7
7.1 班组作业人员组成 7
7.2 主要施工人员职责 7
第八章 其它主要技术措施 8
8.1 安全措施 8
8.2 消防措施 9

第一章 工程及专业概况
1.1工程概况
1.1.1工程名称：营口开发区奥体中心—体育场
1.1.2工程地点：辽宁省营口市鲅鱼圈区
1.1.3建设单位：营口市熊岳城市建设发展有限公司
1.1.4设计单位：同济大学建筑设计研究院(集团)有限公司
1.1.5监理单位：营口经济技术开发区建设监理有限公司
1.1.6施工单位：南通建筑工程总承包有限公司
1.1.7工程概况：营口开发区奥体中心—体育场总建筑面积约62430平方米，观众座位约25266个，内场设有标准400米跑道及足球场，可满足各项田径比赛要求。比赛场地为东、西、北看台，南侧为酒店，地上4层，建筑高度为37.327米（结构最高点），属于中型乙级体育场。考虑到场馆的赛后利用，体育场在东看台和南看台下部一层设有商业开发用房，面积约为8000平方米，用作商业开发、健身、休闲、娱乐、购物等综合功能。
第二章 编制目的及依据
2.1 编制目的
营口奥体中心体育场空调机组为地源热泵系统和VRV空调机组系统。这些空调机组体积大、质量大，不宜搬运，而且宜受损，危险源比较多。为了安全、有效的完成施工任务，编制此方案。
2.2 编制依据
1、同济大学建筑设计研究院(集团)有限公司设计的《营口开发区奥体中心-体育场》暖通专业图纸；
2、《建筑工程施工质量验收统一标准》（GB50300-2001）
3、《通风与空调工程施工质量验收规范》（GB50243-2002）;
4、《通风与空调工程施工工艺标准》（DBJ/T61-39-2005）;
5、空调厂家提供的机组资料，
6、机组附带的资料，
第三章 工程特点
本工程共有4台螺杆式热泵机组，25台室外机，436台室内机。重量不一，最重的12490kg,最轻的82kg。有的吊装，有的座装。机器较贵重，易受损。防摔、防撞、防倒、防砸、防刮，成为主要控制点。
第四章 施工流程
4.1 室内机的运输吊装
4.1.1、施工流程：
开箱检查—封箱—运输—吊具固定—开箱—吊装—精平调整
4.1.2、开箱检查：
开箱前，准备好设备开箱记录表，邀请甲方、监理、设备供应商到场。开箱检查，核对设备外观、盘管、型号、设备清单、附件清单、随机工具、随机技术文件、使用说明书，核对无误后各方签字。
4.1.3、封箱：
各方签字后，设备附件等随机零件、备件、随机文件移交财务、资料部门。封箱，特别是运输保证要求完好，以防运输途中机组受损。
4.1.4、运输：
准备好吊车、专用平板车和垫木、垫板、软棉垫。将垫木垫板放置于车上，把用吊车把室内机平放的垫板或垫木上，切记机组叠放不得超过2层。将突出部分用软绵垫包扎好。
4.1.5、吊具固定：
在顶板上用4个Φ12膨胀螺栓将吊环固定好，倒链挂在吊环上。
4.1.6、开箱：
将运至安装部位的机组开箱，检查机组盘管部分、外观有无损坏。如有问题立即报告班组长，不得随意处理和开启机组外壳。
4.1.7、吊装：
吊装前，先检查吊环的安装质量。确认无误后，开始吊装。找到机组的吊孔，挂上倒链。如无吊装孔，则需要将机组用软质棕绳绑扎好，倒链挂在棕绳上。缓慢起吊，保持好机组的平衡。起吊速度要均匀。切忌时快时慢。专人指挥起吊节奏。时刻注意倒链和吊环的状态。如有意外，应缓慢的将机组放到地下，待机子平稳了再处理，不要慌乱。
4.1.8、精平调整：
机组吊到安装位置后，穿上减震吊杆螺母，对角上螺母，先粗略调平。去掉倒链和吊环。用卷尺调整好机组出风口位置，用水平尺调平机组。
4.2 室外机及螺杆机组的运输吊装
4.2.1、施工流程:
运输吊装准备--开箱检查—运输包装加固—专用运输工具准备 --核查吊装孔运输—设备就位—精平调整
4.2.2、运输吊装准备:成立指挥小组，项目经理为组长，技术员为指挥，班长为副指挥。吊车只听一人指挥。吊具、工具、人员齐备。
4.2.3、开箱检查：开箱前，准备好设备开箱记录表，邀请甲方、监理、设备供应商到场。开箱检查，核对设备外观、盘管、型号、设备清单、附件清单、随机工具、随机技术文件、使用说明书，核对无误后各方签字。
4.2.4、运输包装加固：检查完毕，在机组的主要受力部位、突出部位进行运输加固和包裹保护棉垫。
4.2.5、专用运输工具准备：用50吨吊车吊至安装位置附近.然后用专门制作的运输工具运输.运输止安装位置附近。
4.2.6、设备就位：
就位方式如下图：

设备就位前用枕木和钢板铺设斜坡，同时在基础上铺设枕木（保护地脚螺栓）。将拖排通过滑轮接至卷扬机，由卷扬机把设备拖到基础上。将设备脱至基础上后，采用起道器将机组抬起，取出机组下的枕木和拖排，缓缓放下机组。
设备就位前找好设备位置的标高、坐标，垫铁敷设符合《机械设备安装工程施工及验收通用规范》（GB50231-98）中的有关规定。
4.2.7、精平调整：
机组就位后，以机组管板水平基准点校正机组的纵向和横向水平，校正后的水平误差应小于1/1000。完成机组水平校正后，在放置地脚螺栓的基础孔内灌注混凝土砂浆，并在混凝土砂浆硬结后，拧紧固定机组的地脚螺栓帽。
第五章 主要受力件强度校核
重量最大的机组为螺杆热泵机组，单台重量为12790kg，所以以此设备进行吊具荷载校核：
5.1 主要设备吊装荷载计算
设备运输重量Q1=12790kg,吊具重量为Q2=50kg，不均衡系数K1=1.1，动载系数K2=1.2，则：
设备的计算荷载为：Qj=K1*K2*（Q1+Q2）
=1.2*1.2*（12790+50）=12840Kg
5.2 强度校核
6*20+IWR,Φ18的单根钢丝绳的抗拉强度为：183KN即承重179T
吊点为4个，共4根6*20+IWR,Φ18钢丝绳，
平均每根钢丝绳承重为：12840kg/4=3120KG=3.2T
3.2T远远小于179T
即钢绳可用。
第六章 主要机具材料准备
序号
名称
规格
数量
1
钢丝绳
6*20+IWR,Φ18
50米
2
倒链
5t
5台
3
千斤顶
5t
2台
4
枕木
200*200*1500
40根
5
槽钢
16#
24米
6
滚杠
Φ80*4 ,6米/根
15根
7
钢板
20mm
20平方
8
撬杠

4根
9
棕绳

50米
10
绳卡

30个
11
吊车
50吨
2辆

第七章 施工组织安排
7.1 班组作业人员组成
工种
钳工
倒链操作
起重工
架子工
电工
焊工
普工
合计
人数
2
4
2
2
1
1
8
20
7.2 主要施工人员职责
7.2.1、组长：项目经理担任，主要负责发起施工流程，并对施工过程的质量、安全负领导责任。
7.2.2、指挥：项目技术员担任，在组长的领导下，负责贯彻有关法令和规章制度，组织班组，编制详尽的设备进场计划。并监督施工具体的实施。
7.2.3、副指挥：
1）、在指挥的指导下，组织班组生产、技术、进度、质量、安全。组织班组学习方案交底、技术交底、施工方案和有关技术措施。
2）、组织设备开箱检查，并协同资料员做好开箱记录。
3）、负责施工及技术操作工艺，使班组成员按照技术规程要求施工，全面掌握班组的施工进度、安全文明。
7.2.4、安全员：
进行机械设备使用的技术交底、安全交底，纠正违章作业，按质按量完成工作任务。
第八章 其它主要技术措施
8.1 安全措施
8.1.1、起吊前要明确被吊物件的重量，有不清楚的应和图纸核准，不能超载起吊。
8.1.2、起吊前要查看被吊设备捆绑是否牢固，是否准确，以及有无其他杂物等。
8.1.3、起吊设备下严禁站人，起吊时不得有人靠近，更不允许将头介入被吊物下面观看情况。
8.1.4、要做到“五不吊”：指挥不清不吊，重量不明不吊，超负荷不吊，情况不明不吊，捆绑不牢不吊。
8.1.5、卷扬机除固定外，电气设备必须接地、接零。操作人员要持证上岗。作业前要检查钢绳情况，正常后才能开启机器。
8.1.6、使用滚杠时严禁戴手套操作。搬运道木设置工机具时，应注意安全，防止挤伤手脚。
8.1.7、吊装中信号应统一，并进行预习，协调后方可进行正式吊装。指挥人员要站在操作人员能看到的地方，指挥人员也要看清起吊全过程。参加吊装工作的一切人员要听从指挥，按命令行动。
8.1.8、全体工作人员要按规定配备各种安全防护用具，不的违犯安全操作规程。进入现场戴安全帽，禁止穿拖鞋或光脚，严禁酒后作业。
8.1.9、操作人员必须体检合格后方可上岗工作。
8.1.10、严格遵从现场的各种安全施工要求。
8.1.11、施工前应向所有施工人员进行安全交底。
8.1.12、吊装作业去设置安全围绳，由专人负责监护，无关人员不得进入施工作业区。
8.1.13、正式吊装前应进行试吊，检查吊装机具、绳索、锚固点的工作情况，确认无误后，方可正式吊装。吊装过程中应随时检查卷扬机、滑轮、吊索、倒链的受力状态，若有异常，立即停止作业。吊装动作应平稳，启动、停止动作要协同一致，尽量避免震动和摆动。
8.1.14、吊装过程中如因故障停，必须及时采取安全措施，并加强现场警戒，尽快排除障碍，不得使设备长时间处于悬吊状态。
8.1.15、吊装工作尽量在白天进行。必须的夜间作业时，要具备足够的照明。
8.2 消防措施
8.2.1、坚持以预防为主、防消结合的方针。
8.2.2、焊接工人应有焊工作业证，焊接工具必须完善良好，焊机和电线要绝缘良好，焊机要有牢固的接地装置，乙炔瓶要有可靠的防火装置和防爆减压装置，氧气瓶与乙炔瓶与施焊点间距应大于10米。
8.2.3、严格执行用火审批制度，要坚持做到：用火要申请；看火人员、灭火器材要齐全；、用火前要清楚现场易燃易爆物品；高空作业要有接火盒，焊条头不得乱扔；不得乱接电源；现场不得吸烟，吸烟要到指定地点。
