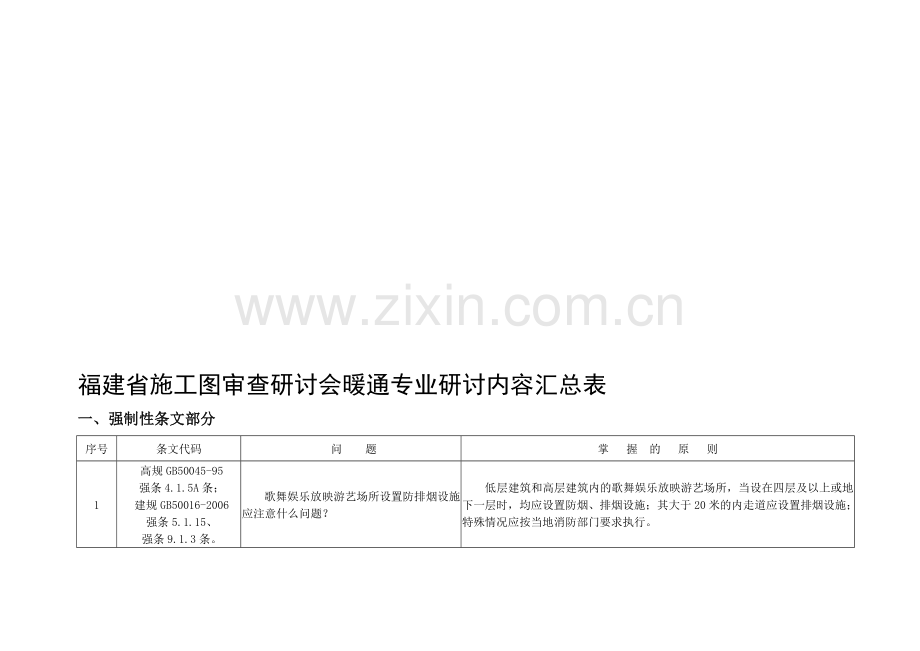

福建省施工图审查研讨会暖通专业研讨内容汇总表
一、强制性条文部分
序号
条文代码
问 题
掌 握 的 原 则
1
高规GB50045-95
强条4.1.5A条；
建规GB50016-2006
强条5.1.15、
强条9.1.3条。
歌舞娱乐放映游艺场所设置防排烟设施应注意什么问题？
低层建筑和高层建筑内的歌舞娱乐放映游艺场所，当设在四层及以上或地下一层时，均应设置防烟、排烟设施；其大于20米的内走道应设置排烟设施；特殊情况应按当地消防部门要求执行。
2
高规GB50045-95
第8.4.6条、
强条8.5.2。

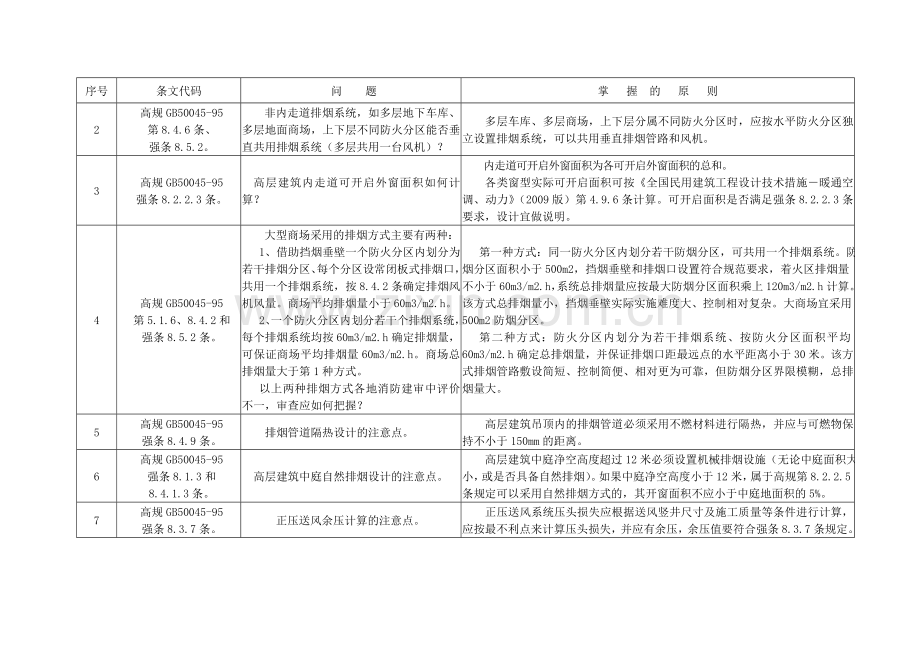

非内走道排烟系统，如多层地下车库、多层地面商场，上下层不同防火分区能否垂直共用排烟系统（多层共用一台风机）？
多层车库、多层商场，上下层分属不同防火分区时，应按水平防火分区独立设置排烟系统，可以共用垂直排烟管路和风机。
3
高规GB50045-95
强条8.2.2.3条。
高层建筑内走道可开启外窗面积如何计算？
内走道可开启外窗面积为各可开启外窗面积的总和。
各类窗型实际可开启面积可按《全国民用建筑工程设计技术措施－暖通空调、动力》（2009版）第4.9.6条计算。可开启面积是否满足强条8.2.2.3条要求，设计宜做说明。
4
高规GB50045-95
第5.1.6、8.4.2和
强条8.5.2条。
大型商场采用的排烟方式主要有两种：
1、借助挡烟垂壁一个防火分区内划分为若干排烟分区、每个分区设常闭板式排烟口，共用一个排烟系统，按8.4.2条确定排烟风机风量。商场平均排烟量小于60m3/m2.h。
2、一个防火分区内划分若干个排烟系统，每个排烟系统均按60m3/m2.h确定排烟量，可保证商场平均排烟量60m3/m2.h。商场总排烟量大于第1种方式。
以上两种排烟方式各地消防建审中评价不一，审查应如何把握？
第一种方式：同一防火分区内划分若干防烟分区，可共用一个排烟系统。防烟分区面积小于500m2，挡烟垂壁和排烟口设置符合规范要求，着火区排烟量不小于60m3/m2.h，系统总排烟量应按最大防烟分区面积乘上120m3/m2.h计算。该方式总排烟量小，挡烟垂壁实际实施难度大、控制相对复杂。大商场宜采用500m2防烟分区。
第二种方式：防火分区内划分为若干排烟系统、按防火分区面积平均60m3/m2.h确定总排烟量，并保证排烟口距最远点的水平距离小于30米。该方式排烟管路敷设简短、控制简便、相对更为可靠，但防烟分区界限模糊，总排烟量大。
5
高规GB50045-95
强条8.4.9条。
排烟管道隔热设计的注意点。
高层建筑吊顶内的排烟管道必须采用不燃材料进行隔热，并应与可燃物保持不小于150mm的距离。
6
高规GB50045-95
强条8.1.3和 8.4.1.3条。
高层建筑中庭自然排烟设计的注意点。
高层建筑中庭净空高度超过12米必须设置机械排烟设施（无论中庭面积大小，或是否具备自然排烟）。如果中庭净空高度小于12米，属于高规第8.2.2.5条规定可以采用自然排烟方式的，其开窗面积不应小于中庭地面积的5%。
7
高规GB50045-95
强条8.3.7条。
正压送风余压计算的注意点。
正压送风系统压头损失应根据送风竖井尺寸及施工质量等条件进行计算，应按最不利点来计算压头损失，并应有余压，余压值要符合强条8.3.7条规定。
8
高规GB50045-95
强条6.2.2、
强条8.3.1和8.3.2条；
建规GB50016-2006
强条9.3.1条；
《人民防空工程设计防火规范》第5.2.1条。
高层建筑地下室楼梯间防烟设施应如何设计？
1、楼梯间及合用前室正压送风系统宜分别独立设置。
2、当建筑的地下部分为三层或三层以上，或当地下最底层室内地坪与室外出入口地面高差大于10m时，设置的防烟楼梯间，应采用机械加压送风方式。当地下为一到两层，且地下最底层地坪与室外出入口地面高差不大于10m时，所设置的封闭楼梯间在首层有直接开向室外的门或有不小于1.2 m2的可开启外窗时，其楼梯间可不采用机械加压送风方式。
3、地下与地上在同一位置的防烟楼梯间需设置机械加压送风系统时，地下室楼梯间宜独立加压送风系统；若地下室楼梯间与地上楼梯间共用加压送风系统时,其送风量应叠加，或送风量按规定值（按高规表8.3.2）增加30%。
9
高规GB50045-95
强条8.3.1条。
地下前室与地上前室共用加压系统时，加压风量是否要增加？前室和楼梯间应采用何种风口？
前室不用增加风量。
前室采用常闭百叶风口，其开启装置宜设在距楼面0.8～1.5m处；楼梯间采用自垂百叶或百叶风口。
10
高规GB50045-95
强条8.5.2条。
防火分区内风管防火阀和垂直风管设置应注意什么？
1、通风、空调系统，横向应按每个防火分区设置，不同防火分区不能共用一个通风空调系统。
2、风管穿越防火分区处应按高规8.5.3.1条规定设防火阀。如A防火分区的风管道跨越了B防火分区处，应设防火阀，前提是该风系统只为A防火分区设置，即在B防火分区不能设置风口。
3、本层或只穿越一层楼板的垂直风管可以不设在竖井内，穿越楼层的垂直风管应设在竖井内。
11
高规GB50045-95
强条8.5.3条； 建规GB50016-2006 强条10.3.12条。
1、风管穿越机房时是否要设置防火阀？
2、机械加压送风系统是否要设防火阀？
1、同一防火分区内风管穿越机房隔墙处应装防火阀。如果二个及其以上机房与同一竖井相连接均应在连接处装设防火阀。
2、穿越重要房间或火灾危险性大的房间应设防火阀。
3、高层建筑内风管穿越变形缝隔墙处的两侧应各装设防火阀，无隔墙的变形缝处可不设防火阀。
4、对于属于建规GB50016-2006管辖的建筑，如果空调通风系统在防火分区内独立设置，则允许防火分区内水平风管和垂直总管的交接处不设防火阀。
5、机械加压送风系统可不设防火阀，但穿过防火隔墙处应采用相应防火措施，如提高风管耐火等级等。
12
建规GB50016-2006
强条7.2.11。
建规7.2.11强条要求两个防火阀（排烟防火阀）之间风管外壁应采取防火保护措施，如何理解与实施？单个防火阀（排烟防火阀）其两侧风管也应按此处理吗？高层建筑是否也要求按此处理？
应根据建筑类别、防火阀设置位置按照管辖规范和条文执行，不宜混用规范。
13
高规GB50045-95
强条8.5.3.2条。
人防值班室是否属于重要房间？送风管穿越处是否应设防火阀？
人防值班室如果采用防火门，送风管穿越处应设置防火阀。
14
暖规GB50019-2003
强条5.1.10条。
哪些房间应设机械通风系统？
未设可开启的外窗、且人员经常逗留的房间应设机械通风系统。
15
暖规GB50019-2003
强条5.1.12条 。
发电机房是否要设机械通风系统？
柴油为丙类液体，不属于易燃易爆物质，柴油发电机房不必独立设置排风设施，但储油间应设排风设施，且风管穿越储油间隔墙处应设防火阀。
16
暖规GB50019-2003
强条5.3.4条；
建规GB50016-2006
第9.4.7条。
进风口位置如何设置？
1、 应满足相关规范要求。当进风口与排风口在同一层、同一朝向且相邻时，进风口必须低于排风口。
2、风口设置应采取措施防止排风口气流回流至进风口。
17
暖规GB50019-2003
强条5.3.14条。
吸风口位置如何设置？
排除有害气体和氢气时，吸风口位置必须严格按本条规范执行，排除一般余热余湿的吸风口位置以顺利排除余热余湿为目的。
18
暖规GB50019-2003
强条5.8.5条。
输送高温气体风管如何考虑热补偿。
应根据风管安装情况进行风管伸缩量计算，判定是否采取热补偿措施；火灾专用的排烟管可不进行热补偿。
19
暖规GB50019-2003
强条6.2.1、 强条6.2.15条。
空调冷负荷计算应注意哪些问题？
设计人员应按GB50019-2003 第 6.2.15条要求，对空气调节区域进行逐项逐时的冷负荷计算，并提交计算书送审；计算书采用的设计参数应符合相关设计规范要求。
20
暖规GB50019-2003
强条6.2.15、
强条7.1.5条；
《全国民用建筑工程设计技术措施－暖通空调、动力》（2009版）第5.2.4条。
制冷机组容量确定注意哪些问题？
空调夏季冷负荷应按各项逐时冷负荷的综合最大值确定，空调总冷负荷还应计入通风机、风管、水泵、冷水管和水箱温升、送风管漏风等引起的附加冷负荷，当末端空调设备的处理过程存在冷热抵消时，还应计入由于冷热抵消而损失的冷量。
空调冷源总装机容量应按计算总冷负荷选用，不应另外附加。冷源设备制冷量与计算总冷负荷不完全一致时，宜按就低不就高原则选用。
可变制冷剂流量多联机空调系统，空调设备容量可根据实际工况和标准工况的差异，依据产品技术资料进行必要的冷量修正。
二、规范部分
序号
条文代码
所 提 问 题
判 定 原 则
1
高规GB50045-95
第5.2.7条；
建规GB50016-2006
第9.4.9条．
排烟风机是否要设在机房内？
排烟风机应设在专用风机房内或室外屋面，当设在室外屋面时，应采取防雨、防虫、防鸟等防护措施。
2
高规GB50045-95
第8.1.3条．
高层建筑内走道长度如何计算？在什么条件下应设置排烟设施？
建筑物内走道的多条线路中，其中最长的一条线路长度即为内走道的长度，当该长度超过20米时，应设置自然排烟或机械排烟设施。
3
高规GB50045-95
第6.1.2.3条．
只设有一个前室的塔式住宅剪刀梯，无论是否满足自然通风条件均一定要设加压送风系统吗？
塔式住宅只设一个前室的剪刀梯时，其两个梯间应按《全国民用建筑工程设计技术措施－暖通空调、动力》（2009版）第4.10.9.4条规定分别设置加压送风系统。
4
高规GB50045-95
第8.2.1条；
《全国民用建筑工程设计技术措施－暖通空调、动力》（2009版）
第4.9.1条。
超过50米的高层商住楼，其楼梯间和前室均满足自然通风条件时，是否可以不设机械加压送风系统？由于各地消防建审尺度不一，审查应如何把握？
超过50米的公共建筑和超过100米的居住建筑，其防烟楼梯间、前室和消防电梯前室、合用前室应采用机械加压送风方式。
超过50米商住楼，考虑到各地消防设施配置的不同和消防建审尺度的差异，审查应根据当地消防部门的建审意见进行。
5

2005版规范暖通专业条文无黑体，原强条应如何理解？
以中华人民共和国2009年版的《工程建设标准强制性条文－房屋建筑部分》为准。建设部361公告明确仅是局部修订，未经修订的条款性质仍然不变；建规为新编版，应按新编规范执行。
6
高规GB50045-95
第8.2.1条、8.2.3条。
第8.2.3条是否受第8.2.1条的制约？即建筑高度超过50米的一类公共建筑和建筑高度超过100米的居住建筑，若满足第8.2.3条的条件时是否可以采用自然排烟？
不应采用自然排烟。
7

暖通施工图的地下室高压配电房和发电机房通风设计深度如何把握？
有关安全、卫生、环保、质量等问题及需要土建配合的问题应在设计时完成并在施工图中体现。
8

地下室的防烟楼梯间加压送风机直接设置在楼梯间或前室是否可行？
楼梯间及前室为安全疏散通道不应设置风机。
9

《福建省居住建筑节能设计标准实施细则》DBJ13-62-2004第3.2.2条：居住房间室内设计计算温度取值16℃，与《住宅设计规范》GB50096-1999中第6.2.2条(强制性条文)要求卧室、起居屋和卫生间计算温度不低于18℃不符，如何理解？
GB50096-1999第6.2.2条规定的18℃，是指设置集中采暖系统的住宅的计算温度。DBJ13-62-2004第3.2.2条规定的16℃设计计算指标，主要用于住宅的节能评定。对于南方地区大多数住宅，住户冬天采暖一般会使用形式简单的分体式热泵空调，在这情况下，需要作采暖设备选型时，可根据住户意愿，采用18℃或低一点的温度指标。
10

《汽车库、修车库、停车场设计防火规范》GB50067-97第8.2.7条,无直接对外出口的防火分区，当设置排烟系统时，应同时设置进风系统，如果该分区虽有对外的汽车出口，设有防火卷帘，火灾补风是否还要设置？
有直接对外通道的地下车库，当设置排烟系统时，可利用对外通道自然补风。车道入口设有防火卷帘时应设补风系统。
11

《人民防空工程设计防火规范》GB50098-98中第4.1.4条和第6.1.3条，高层建筑的地下摩托车库，自行车库排烟应依据何规范？
摩托车库按《汽车库、修车库、停车场设计防火规范》执行，如果自行车库与汽车库在一个防火分区内也按《汽车库、修车库、停车场设计防火规范》执行，如果按规范要求需要排烟的，应设置排烟系统。
12

部分工程平时通风系统和人防通风系统共用管路，存在风向不一致、配管不合理、配件倒置等诸多问题，在平战转换措施满足人防防护要求情况下，工程是否要求风管一定要平战共用？
应尽量考虑通风管路平战共用，以利平战快速转换，确有困难或管路不合理的可以分设，但通风系统应满足平战转换相关技术要求。
平时和战时风机房宜分设。
13

同一防烟分区或同一防火区域允许自然排烟和机械排烟同时存在吗？
同一防烟分区应采用同一种排烟方式。
同一防火区域可以根据排烟条件、依据相关规范采取不同排烟方式。
