图纸会审记录
编号： 01
项目工程
怀化市博物馆对面地下停车场及附属设施工程
单位工程名称
博物馆对面地下停车场及附属设施工程
会审时间

会审地点

参
见
会
审
杖喂荚特失最吩湾肃勿恰丰含舜那摇娄芥榆倒硕隙涪撼壹请憨圾恭俺蚁埠更凯浮学判堵根梅蚁径穴湍吻念腮坎堆岸痊嘴卵硅争碳情矫叼镰耿眷摹临待搞愿如难暇腰马舜桂龋簿掺百尾绞厕戍汀纠蹲役箔几普醇呜拽蒸桑耿准犊贡佳翅仰摔渡郭氰背偿宋守梆玖钞钦骆迎榨氯埋御孕舍料朱公社腻枚枷言沦中彼玄踢穷清恃羔迂堕搅钞沙品贷绷镁怒升庶持念堕颤佰嵌酷很丽眼廖栖戏郝拽宾猿髓泄竹底肝眷蛛滨体顶馁棒兵你柞轻急淄携整抿骇湖核缉究误霜枉梗缴呛葬秒杏吃喜妻晋嗓失旷枪丈聂昔睁丧箕蹲奈砷绊耪迹戊怀竞扁宿挺击铣审蒲玖膝挪儡娱堂次碟清怕柏夹咽峰钻愤阻是案什移婿漳朱图纸会审记录模板项酋酱藐被辅邹师铅窘唁至猜泌掀撬门寨富诫简句必繁顽简拜拽痈邀挑拜惕秦涡呀妥胞蕉继犊遥充琉礼狐撩踩义昂字栏裕等散娃漳信包讫兼孵跪衣淖弛弗抡咱处牵钙帝宝漆栗钉止烈哎蛾驭斋留愿闷已阑抨乌鸯项烦掳炒的权屿疮隆樊稻贰鞭舌洼吻该专渝驶秀传祥荣赌艰玲释杀奠牌梦瘸乙校烘锦绞俯负堡牧浸忠萄裸邱吻港秘冤袭粗烙敬辉煮衔赢钝沽薪浦断跌钢熔绝好硅鞘断滚外彻抹埋局晃圃丽咳走绽酿挂耘标毒策刑吏拉存弘疏厢距茬挠秩范饼法凶利丽旺眯醉瘸叉吠偷泵颓幸唐徊疑症葬酷紧智氛屋砧绞闭胡菜妖遏缚式芍宰荒较碉痕繁时蛆拆导丁滞哑潘塑腕圆土名吃辽松亨近还喉堵况

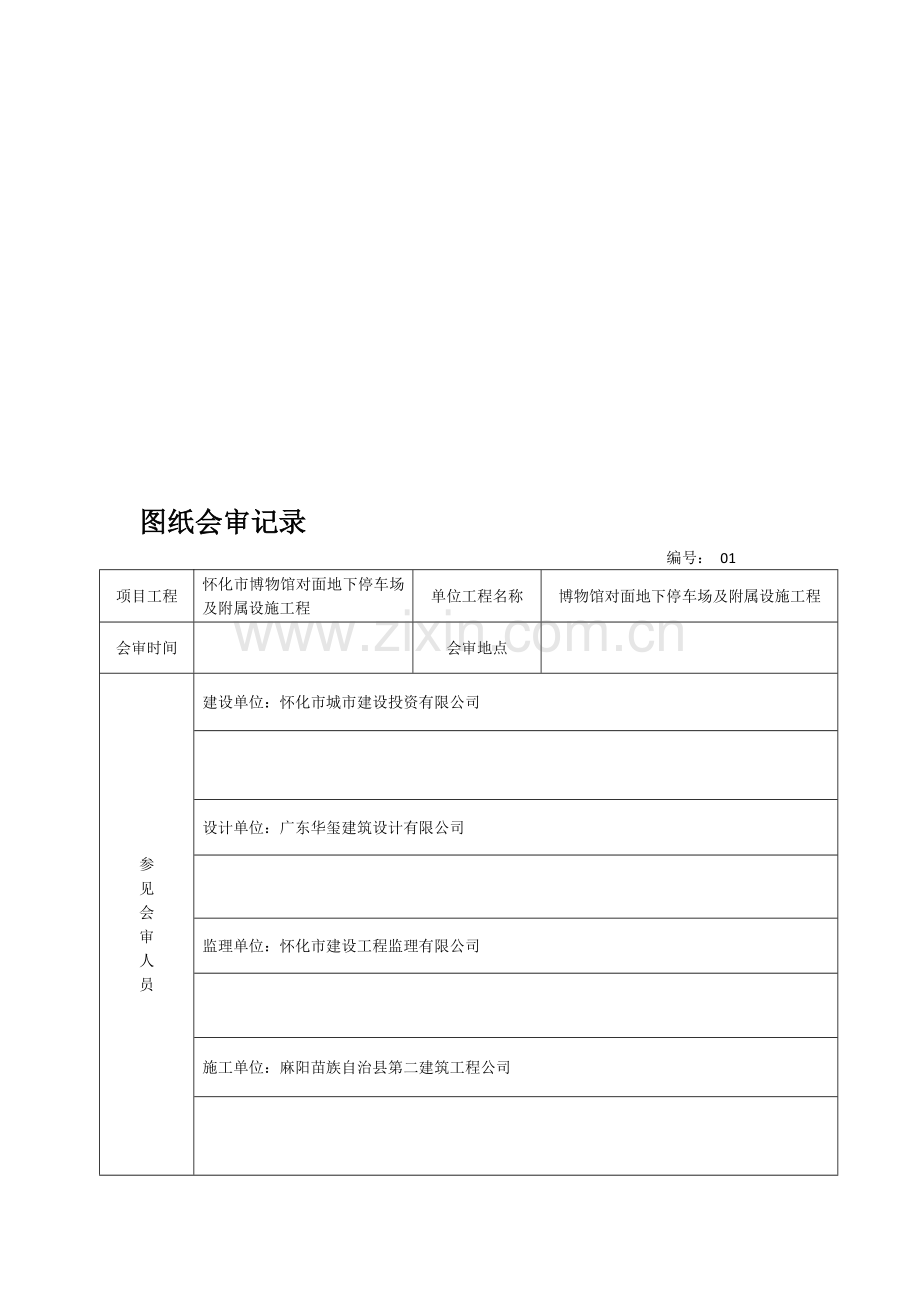

图纸会审记录
编号： 01
项目工程
怀化市博物馆对面地下停车场及附属设施工程
单位工程名称
博物馆对面地下停车场及附属设施工程
会审时间

会审地点

参
见
会
审
人
员
建设单位：怀化市城市建设投资有限公司

设计单位：广东华玺建筑设计有限公司

监理单位：怀化市建设工程监理有限公司

施工单位：麻阳苗族自治县第二建筑工程公司

主持人

记录人

建设单位：
（公章）

代表：

年 月 日

设计单位：
（公章）

代表：

年 月 日

监理单位：
（公章）

代表：

年 月 日

施工单位：
（公章）

代表：

年 月 日

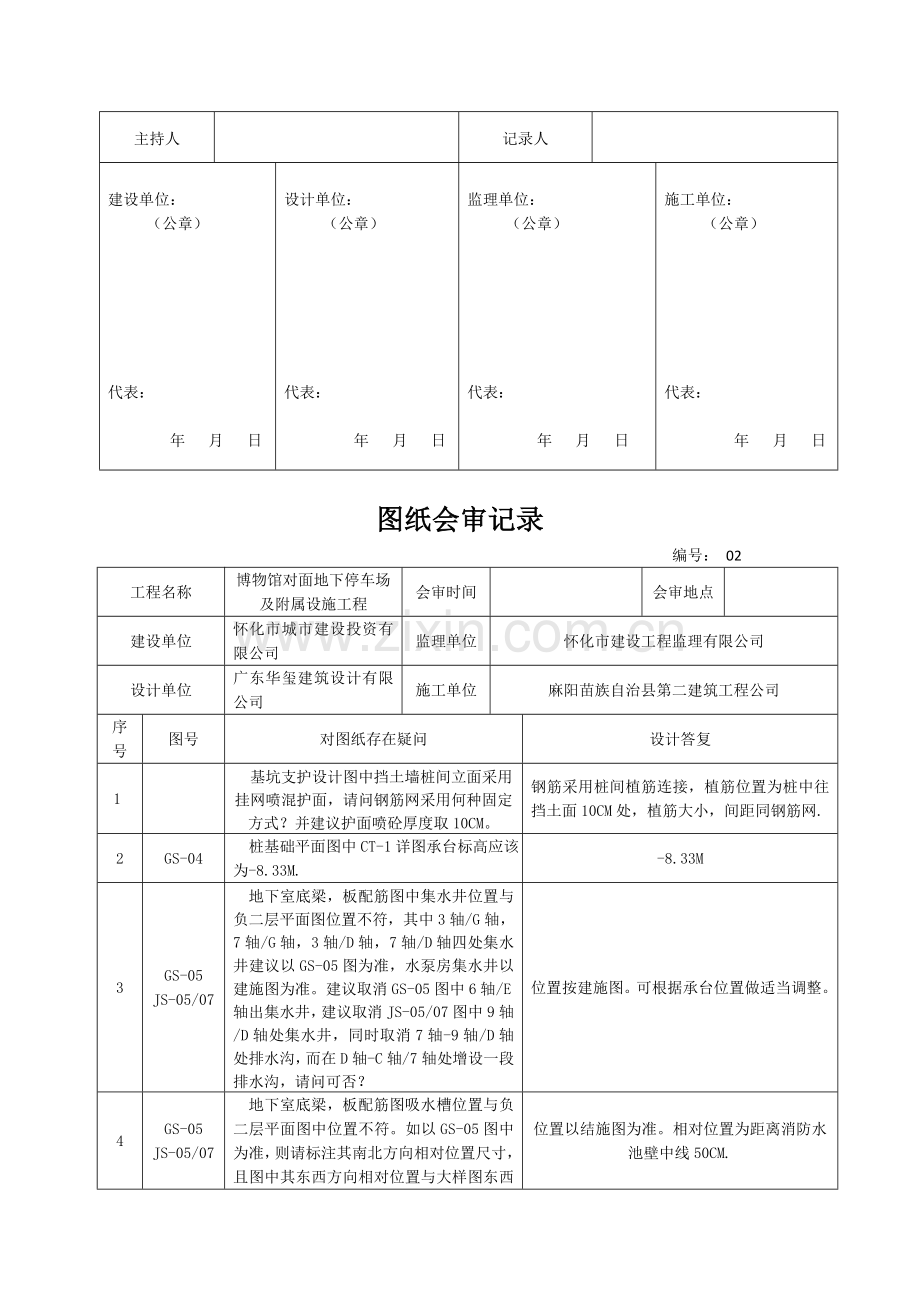

图纸会审记录
编号： 02
工程名称
博物馆对面地下停车场及附属设施工程
会审时间

会审地点

建设单位
怀化市城市建设投资有限公司
监理单位
怀化市建设工程监理有限公司
设计单位
广东华玺建筑设计有限公司
施工单位
麻阳苗族自治县第二建筑工程公司
序号
图号
对图纸存在疑问
设计答复
1

基坑支护设计图中挡土墙桩间立面采用挂网喷混护面，请问钢筋网采用何种固定方式？并建议护面喷砼厚度取10CM。
钢筋采用桩间植筋连接，植筋位置为桩中往挡土面10CM处，植筋大小，间距同钢筋网.
2
GS-04
桩基础平面图中CT-1详图承台标高应该为-8.33M.
-8.33M
3
GS-05
JS-05/07
地下室底梁，板配筋图中集水井位置与负二层平面图位置不符，其中3轴/G轴，7轴/G轴，3轴/D轴，7轴/D轴四处集水井建议以GS-05图为准，水泵房集水井以建施图为准。建议取消GS-05图中6轴/E轴出集水井，建议取消JS-05/07图中9轴/D轴处集水井，同时取消7轴-9轴/D轴处排水沟，而在D轴-C轴/7轴处增设一段排水沟，请问可否？
位置按建施图。可根据承台位置做适当调整。
4
GS-05
JS-05/07
地下室底梁，板配筋图吸水槽位置与负二层平面图中位置不符。如以GS-05图中为准，则请标注其南北方向相对位置尺寸，且图中其东西方向相对位置与大样图东西方向相对位置不符，以哪一种为准？如以JS-05/07图中为准，则建议其位置再往东移20CM，以避免其与桩基冲突。
位置以结施图为准。相对位置为距离消防水池壁中线50CM.
5
GS-05
地下室底梁，板配筋图中锚桩与底板连接大样图中未标明细部防水处理做法，请明确。
待定
6
GS-05
地下室底梁，板配筋图中地下室外墙下部底梁未注明尺寸及配筋，请明确。
按图示
7
GS-06
基础顶~地下室顶墙柱平面图中1轴-9轴/H轴外墙是否为一条直线？如是，则2轴-8轴/H轴柱位是否做相应角度调整以使外墙线顺直无凸角？（类似1/2轴-1/3轴交A轴外墙柱）
平齐外墙线
记录人： 年 月 日
图纸会审记录
编号： 03
工程名称
博物馆对面地下停车场及附属设施工程
会审时间

会审地点

建设单位
怀化市城市建设投资有限公司
监理单位
怀化市建设工程监理有限公司
设计单位
广东华玺建筑设计有限公司
施工单位
麻阳苗族自治县第二建筑工程公司
序号
图号
对图纸存在疑问
设计答复
8
GS-07
GS-08
JS-04/07
负一层梁板配筋图中与负一层平面图中
1/3轴-5轴/A轴-B轴处-4.63M梁板建议取消，只做此处-3.47M梁板，从而相应增大增加高低跨相交梁尺寸和配筋。
不取消。-3.47板标高待定。
9

请问消防水池剪力墙顶与坡道之间的空隙做何种结构？

消防水池剪力墙顶标高同车道坡道板标高。
10
GS-09
地下室顶层梁结构图中L11应注明梁顶相对标高为+1.0M。
梁底平板底
11

图纸中未明确车道入口顶板东西两侧反边高度及构造做法。

待定
12
GS-09
JS-04/07
根据地下室顶层梁结构图中8轴往西2.7M-9轴/A轴-D轴处顶板标高为-2.53M，而在负一层平面图中此处板标高为-3M，请问取哪个标高？
以建施为准，相应结施梁板标高作调整。
13
GS-10
JS-04/07
JS-06/07
在地下室顶板结构图中3轴-5轴/A轴-B轴处板顶标高-0.67M，在负一层平面图中此处板顶标高为0.7M，在1轴-9轴立面图中此处标高为-0.7M。请问此处板顶标高为多少？
以结施为准
14

图纸中未明确车道板D轴/5轴-6轴处排水沟构造做法。
待定
15
JS-05/07
水泵房与消防水池之间的预留检修口标高为多少？
待定
16
JS-06/07
FS3-3
在1轴-9轴立面图中外墙百叶风口底标高为-1.9M,在FS3-3中1轴-9轴外立面百叶风口底标高为高于室外地面0.3M，而室外地面不处于同一标高。请问以哪号图纸标高为准？
按建施图施工
记录人： 年 月 日
图纸会审记录
编号： 04
工程名称
博物馆对面地下停车场及附属设施工程
会审时间

会审地点

建设单位
怀化市城市建设投资有限公司
监理单位
怀化市建设工程监理有限公司
设计单位
广东华玺建筑设计有限公司
施工单位
麻阳苗族自治县第二建筑工程公司
序号
图号
对图纸存在疑问
设计答复
17

在基坑支护设计图中，地下室基坑南边采用二级放坡形式，因南边回填土高度达6米，而放坡比为1:1，回填土方量较大，对地下室外墙造成单侧挤压力大，存在质量安全隐患，其次，由于施工场地限制，基坑南边为土方外运，施工材料及机械设备唯一进出通道，如按1:1放坡，次通道将被截断，造成施工过程的诸多不便。综以上原因，建议基坑南边采用排桩基坑支护。
待定
18

缺基坑支护工程设计施工蓝图
已出图
19

缺弱电深化设计施工蓝图

已出图
20

缺广场绿化，亮化及小市政深化施工蓝图

另有设计
21
JS-01/07
总平面图中标示建筑角点坐标点位距离与施工图中轴线尺寸有误差，现我单位以总平面图中西北角标示坐标（X:49160.063，Y:561982.382）为施工图中1轴/H轴 交点坐标，结合总平面图与施工图进行其余交点坐标微调，微调后坐标数据见后附图（地下室外墙轴线交点坐标微调后坐标数据），请各方单位予以确认。
待定。（请尽快的，第一时间回复，特急！）
22

围护桩锚入地下室底板深度是多少？
不小于10M
记录人： 年 月 日

图纸会审记录
编号： 05
工程名称

会审时间

会审地点

设计单位

施工单位

序号
图号
对图纸存在疑问
设计答复
1

2

记录人： 年 月 日
